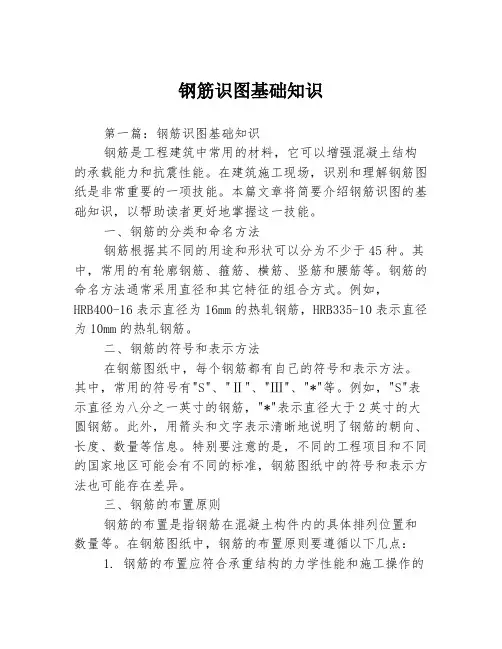

钢筋识图基础知识第一篇：钢筋识图基础知识钢筋是工程建筑中常用的材料，它可以增强混凝土结构的承载能力和抗震性能。
在建筑施工现场，识别和理解钢筋图纸是非常重要的一项技能。
本篇文章将简要介绍钢筋识图的基础知识，以帮助读者更好地掌握这一技能。
一、钢筋的分类和命名方法钢筋根据其不同的用途和形状可以分为不少于45种。
其中，常用的有轮廓钢筋、箍筋、横筋、竖筋和腰筋等。
钢筋的命名方法通常采用直径和其它特征的组合方式。
例如，HRB400-16表示直径为16mm的热轧钢筋，HRB335-10表示直径为10mm的热轧钢筋。
二、钢筋的符号和表示方法在钢筋图纸中，每个钢筋都有自己的符号和表示方法。
其中，常用的符号有"S"、"Ⅱ"、"Ⅲ"、"*"等。
例如，"S"表示直径为八分之一英寸的钢筋，"*"表示直径大于2英寸的大圆钢筋。
此外，用箭头和文字表示清晰地说明了钢筋的朝向、长度、数量等信息。
特别要注意的是，不同的工程项目和不同的国家地区可能会有不同的标准，钢筋图纸中的符号和表示方法也可能存在差异。
三、钢筋的布置原则钢筋的布置是指钢筋在混凝土构件内的具体排列位置和数量等。
在钢筋图纸中，钢筋的布置原则要遵循以下几点：1. 钢筋的布置应符合承重结构的力学性能和施工操作的要求；2. 钢筋的数量和间距应调整，以确保混凝土结构的强度和密实度；3. 钢筋的朝向应遵循力学平衡原则，保证结构稳定和力学性能；4. 钢筋要留有一定的活动裕度和变形裕度，以保证结构在受力过程中不发生破坏。
四、钢筋的加工和安装钢筋在施工现场需要进行精确的加工和安装。
钢筋加工应遵循规范，确保钢筋长度和弯曲度等误差在允许范围内。
钢筋的安装要先进行检查验收，符合要求后再进行安装。
在钢筋安装过程中，要确保位置准确、长度一致、间距均匀，而且钢筋末端要采取震动、钻孔和疏松处理等措施，以确保和混凝土之间的粘结牢固。
钢筋识图入门 初学者

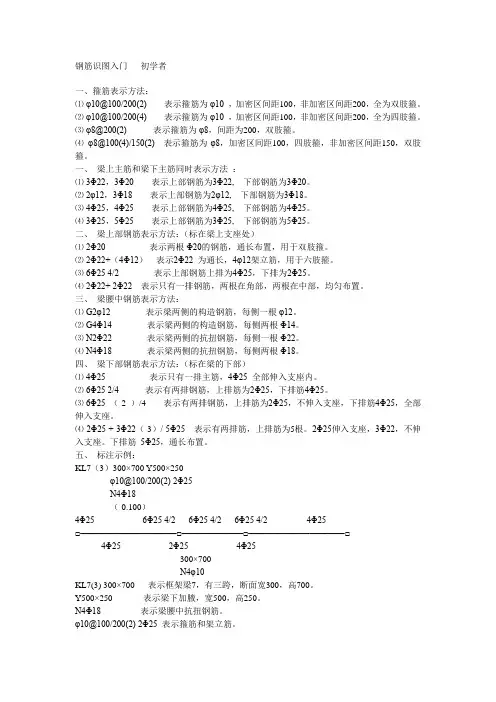

钢筋识图入门初学者一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋识图基础知识

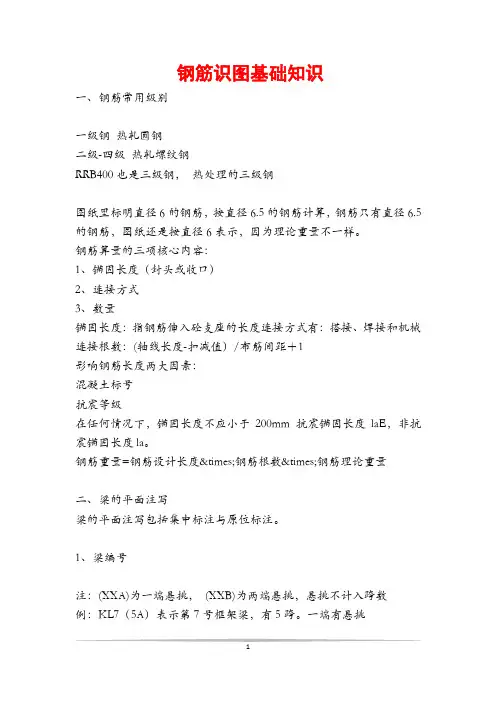

钢筋识图基础知识一、钢筋常用级别一级钢热轧圆钢二级-四级热轧螺纹钢RRB400也是三级钢，热处理的三级钢图纸里标明直径6的钢筋，按直径6.5的钢筋计算，钢筋只有直径6.5的钢筋，图纸还是按直径6表示，因为理论重量不一样。

钢筋算量的三项核心内容：1、锚固长度（封头或收口）2、连接方式3、数量锚固长度：指钢筋伸入砼支座的长度连接方式有：搭接、焊接和机械连接根数：(轴线长度-扣减值）/布筋间距＋1影响钢筋长度两大因素：混凝土标号抗震等级在任何情况下，锚固长度不应小于200mm 抗震锚固长度laE，非抗震锚固长度la。
钢筋重量=钢筋设计长度×钢筋根数×钢筋理论重量二、梁的平面注写梁的平面注写包括集中标注与原位标注。
1、梁编号注：(XXA)为一端悬挑，(XXB)为两端悬挑，悬挑不计入跨数例：KL7（5A）表示第7号框架梁，有5跨。
一端有悬挑2、梁截面尺寸3、梁箍筋梁箍筋，包括钢筋级别、直径、加密区和非加密区及肢数。
例：Φ10@100/200（4），表示箍筋为Ⅰ级钢筋，直径Φ10，加密区间距为100，非加密区的间距为200，箍筋为4肢箍。
4、梁上部通长筋或架力筋配置(通长筋可为相同或不同直径的钢筋，采用搭接连接、机械连接、或对焊连接的方式）当同排主筋中既有通长筋又有架力筋时，应用加号〝﹢〞，将通长筋和架力筋相连例：2Φ22+（4Φ12），其中2Φ22为通长筋，4Φ12为架力筋5、梁侧面纵项构造筋或受扭钢筋的配置当梁腹板高度Hw≥450mm时，须配置纵向构造钢筋，该项注以大写字母G表示，注写设置在梁两个侧面的总配筋值，且对称配置例：G4Φ12，表示梁的两侧共配置4Φ12的纵向构造钢筋，每侧各配置2Φ12 当梁侧面需配置受扭纵筋时，该项注以大写字母N表示，注写设置在梁两个侧面的总配筋值，且对称配置例：N6Φ14，表示梁的两侧共配置6Φ14的纵向构造钢筋，每侧各配置3Φ146、原位标注梁支座上部纵筋，含通长筋在内的所有纵筋梁下部纵筋附加箍筋或吊筋用于集中标注不适合于某跨时标注的数值。
