汽车蜂鸣器技术规范本标准适用于标称电压为6V，12V及24V的各类汽车用触点式报警蜂鸣器。
1 型式和尺寸1．1 蜂鸣器的结构型式为封闭式、电磁触点型。
1．2 蜂鸣器为短时定额工作制。
其使用范围分类如下：A 类：频繁使用的蜂鸣器，加速度警告，转向信号警告，公共汽车门开关警告、自卸车警告等。
B 类：经常使用的蜂鸣器，如发动机油压警告，气压警告，水温警告等。
1．3 蜂鸣器安装尺寸应符合客户规定的要求。
1．4 蜂鸣器分单线制及双线制两种。
2 技术要求2．1 蜂鸣器除符合本标准要求外，还应符合JB 2261-77《汽车拖拉机用电气设备基本技术条件》的有关规定，并按照规定程序批准的图样及文件制造。
2．2 基本性能蜂鸣器在试验电压下的基本参数应符合表2规定。
2．3 电压变化2．3．1 蜂鸣器在按表3规定的输入电压范围内工作时，发音应正常不应有尖叫、颤音、振扰、沙哑和声明显不符合这类产品声音特性的声响。
表32．3．2 蜂鸣器输入按表3规定的下限电压时，允许声压级比表2规定的最低值降低5dB（A）。
2．4 绝缘电阻双线制蜂鸣器的导电引出线与安装支架之间的绝缘电阻应不少于200MΩ。
2．5 耐振性蜂鸣器按下列规定进行试验后，不应有机械损伤和紧固部分松动的现象，性能仍应符合2.2及2.3条规定。
a．耐振动能力：频率3000周／分最大加速度5g，振动时间4h；b．耐冲击能力：最大加速度10g冲击次数10000次。
2．6 耐温性蜂鸣器应能在周围空气温度-40℃～55℃范围内工作，当在高温55℃及低温-40℃时，允许其声压级比表2规定的最低值降低5dB（A），恢复到常温时，仍应符合2.2及2.3条规定。
2．7 耐潮性蜂鸣器在周围空气的相对湿度不大于90％的条件下应能工作，耐潮试验结束时，声压级允许比表2规定的最低值降低5dB （A）。
恢复到常温时，性能仍应符合2.2、2.3及2.4条规定。
2．8 连续性试验在常温时对蜂鸣器施以表4规定的试验电压，A类产品连续鸣叫40min，B类产品连续鸣叫20min。

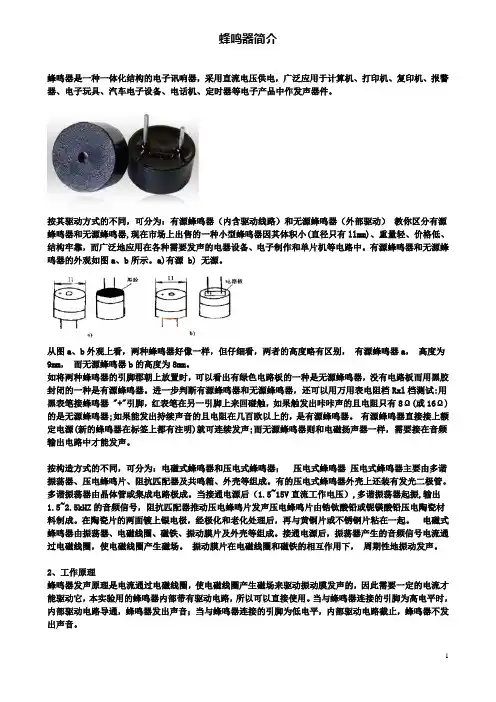

高中物理传感器及其应用常见传感器的工作原理蜂鸣器介绍素材鲁科选修
蜂鸣器简介蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
按其驱动方式的不同，可分为：有源蜂鸣器（内含驱动线路）和无源蜂鸣器（外部驱动）教你区分有源蜂鸣器和无源蜂鸣器,现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。
有源蜂鸣器和无源蜂鸣器的外观如图a、b所示。
a)有源 b) 无源。
从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。
如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
进一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 "+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的且电阻在几百欧以上的，是有源蜂鸣器。
有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
按构造方式的不同，可分为：电磁式蜂鸣器和压电式蜂鸣器；压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路极成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

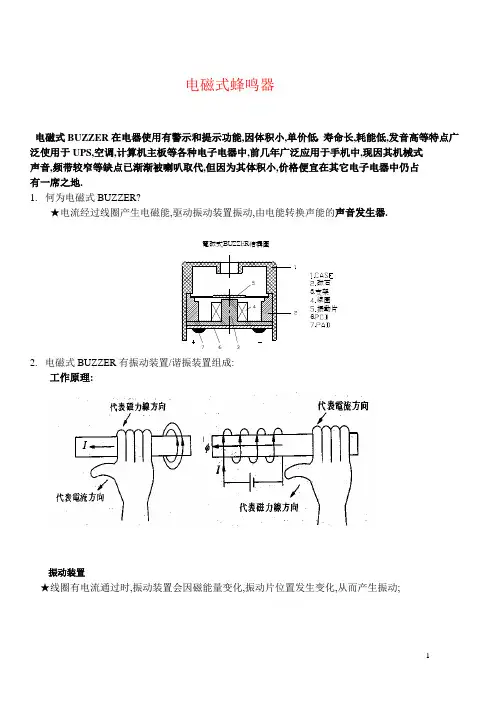

电磁式蜂鸣器
电磁式蜂鸣器电磁式BUZZER在电器使用有警示和提示功能,因体积小,单价低，寿命长,耗能低,发音高等特点广泛使用于UPS,空调,计算机主板等各种电子电器中,前几年广泛应用于手机中,现因其机械式声音,频带较窄等缺点已渐渐被喇叭取代,但因为其体积小,价格便宜在其它电子电器中仍占有一席之地.1.何为电磁式BUZZER?★电流经过线圈产生电磁能,驱动振动装置振动,由电能转换声能的声音发生器.電磁式BUZZER結構圖磁石3.支架線圈振動片6.2.电磁式BUZZER有振动装置/谐振装置组成:工作原理:振动装置★线圈有电流通过时,振动装置会因磁能量变化,振动片位置发生变化,从而产生振动;磁石2.支架線圈振動片電流信號振動發出聲音a.电流产生的电磁能量实际很小,很难驱动振动片正常工作,所以要利用另外一个磁场﹑干扰,控制,叠加这个磁场的磁能量; (获取机械顺性)b.叠加磁能量对振动片的磁引力增大,迫使振动片移位,压缩空气,发出声音;c.振动片以线圈方向单向移位振动,振动次数受讯号频率控制,振幅与输入功率大小成正比;谐振装置諧振系統諧 振 腔a 振动能量传递有磁引力完成,所以振动片与磁极的距离设计有限(0.2mm)振动小,(0.1mm左右)发出的声音很低,所以要用一个共振腔对振动声音充分共振(谐振),以达共呜效果;(扩大声音)b 由于共振腔对频率响应相对较严格,所以谐振频幅较窄,频率响应较差;电磁式蜂鸣器共振腔设计:4 电磁式BUZZER分二类.A 无源型(它激型)无源型(它激型)电原理聲音輸出方波信號輸入振動裝置a 无源它激后谐振腔开放型BUZZER由电路提供方波讯号驱动振动片振动,空气受压缩&补充时间相对短暂,振动阻尼小,振动片振幅相对稍大,适合较低耗电流规格/较低频率范围响应发声, (10~30mA*2.0KHz左右) 音色一般;b 无源它激后谐振腔密封型BUZZER则相反,适合较高耗电流规格/较高频率范围响应发声,音色较好;.(40~80mA*2.5KHz左右)B 有源型(自激型)有源型(自激型)电原理1 有源(自激型) BUZZER 振动线圈&振荡线圈合二为一:(初&次级绕组合绕成一个音圈)2 振荡系统电路由放大电路和反馈电路组成:a 振荡电路初级A 绕组在正向偏压下,产生第一个振荡信号,并驱动振动片第一次振动;b 反馈电路利用线圈感抗,取样次级B 绕组某个感应频率信号,反馈回来放大电路放大这个信号,放大信号电流径初级A 绕组,驱动第二次振动;就这样反复取样放大,系统电路形成一个稳定的信号振荡源;取樣放大上图:Q1初级A 绕组和R 构成了基本放大电路Q2和次级B 绕组构成反馈电路5 电磁式BUZZER 制造A 设计:a. 依产品耗电流&谐振频率规格确定后谐振腔结构方式;(产品使用环境亦考量)b. 磁铁剩磁量与谐振频率高低成正比; (300~500高斯)c. 配重片质量大小与谐振频率高低成反比;d. 耗电流大小与音圈阻抗(直流)成反比;e. 磁隙大小(振动片至磁极高0.15~0.2mm 左右)与电声转换率&灵敏度成反比; B 组装:按顺序逐步组合零组件,完成振动装置内部结构条件:信號儔輸,對外按裝接口感受磁引力變化而產生振動形成具一定磁強度的永磁體改變磁力方向,集磁導磁電磁能量轉換器,產生干擾磁能量容納振動裝置,具諧振效果的殼體鎳合金鐵氧/塑磁鍍鎳鐵件自粘漆包線塑膠空基板振動片磁鐵支架音圈C 频率响应: (IPQC)★适当质量之配重片组合而成的振动片与振动装置进行频率响应匹配: a 上佳的振动效果.b 预防频率响应哀减.(高频)D 有源型(自激型)振荡线圈的设计&绕制:a 初&次级绕组应紧密缠绕,(平行最佳)具优良之互感性:b 根据电压&耗电流规格&线圈长等,设定初级绕组匝数&阻抗Ω值:(以耗电流为基准)c 施以次级绕组适当匝数&阻抗Ω值,以频率取样匹配:d 示波仪验証频率取样匹配效果:取样频率高低与次级绕组匝数(感应强度)成反比:e 线圈绕向(电磁极性)与组合磁铁极性相一致;。
3.3V蜂鸣器参数
3.3V有源蜂鸣器
蜂鸣器常识：
这里的“源”不是指电源。
而是指震荡源。
也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K~5K的方波去驱动它。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
无源蜂鸣器的优点是：
1、便宜，
2、声音频率可控，可以做出“多来米发索拉西”的效果。
3、在一些特例中，可以和LED复用一个控制口有源蜂鸣器的优点是：程序控制方便
FREQUENCY RESPONSE
SPECIFICATIONS
Type Unit HYE1206-0
1
HYE1206-0
3
HYE1206-05
HYE1206-0
9
HYE1206-12
Rated Voltage V 1.5 3 5 9 12 Operating Voltage V 1-2 2-5 4-8 7-12 8-15 *Rated Current(MAX) mA 20 30 30 30 30 *Min Sound Output at 10 cm dB 75 80 85 85 85 *Resonant Frequency Hz 2300±300
Operating Temperature ℃-20～+70 Storage Temperature ℃-30～+105 Weight g 2。

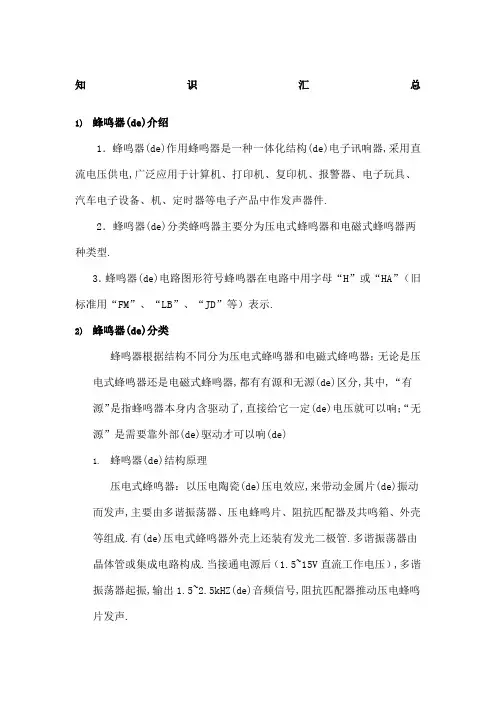

蜂鸣器知识汇总
知识汇总1)蜂鸣器(de)介绍1．蜂鸣器(de)作用蜂鸣器是一种一体化结构(de)电子讯响器,采用直流电压供电,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、机、定时器等电子产品中作发声器件.2．蜂鸣器(de)分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型.3．蜂鸣器(de)电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示.2)蜂鸣器(de)分类蜂鸣器根据结构不同分为压电式蜂鸣器和电磁式蜂鸣器；无论是压电式蜂鸣器还是电磁式蜂鸣器,都有有源和无源(de)区分,其中,“有源”是指蜂鸣器本身内含驱动了,直接给它一定(de)电压就可以响；“无源”是需要靠外部(de)驱动才可以响(de)1.蜂鸣器(de)结构原理压电式蜂鸣器：以压电陶瓷(de)压电效应,来带动金属片(de)振动而发声,主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成.有(de)压电式蜂鸣器外壳上还装有发光二极管.多谐振荡器由晶体管或集成电路构成.当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ(de)音频信号,阻抗匹配器推动压电蜂鸣片发声.压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成.在陶瓷片(de)两面镀上银电极,经极化和老化处理后,再与黄铜片或不锈钢片粘在一起.压电式蜂鸣器需要比较高(de)电压才能有足够(de)音压,一般建议为9V以上.压电(de)有些规格,可以达到120dB以上,较大尺寸(de)也很容易达到100dB电磁式蜂鸣器：用电磁(de)原理,通电时将金属振动膜吸下,不通电时依振动膜(de)弹力弹回,由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成.接通电源后,振荡器产生(de)音频信号电流通过电磁线圈,使电磁线圈产生磁场.振动膜片在电磁线圈和磁铁(de)相互作用下,周期性地振动发声.用1.5V就可以发出85dB以上(de)音压了,唯消耗电流会大大(de)高于压电式蜂鸣器,2.有源蜂鸣器和无源蜂鸣器有源蜂鸣器直接接上额定电源(新(de)蜂鸣器在标签上都有注明)就可连续发声,有源蜂鸣器工作(de)理想信号是直流电,通常标示为VDC、VDD等.因为蜂鸣器内部有一简单(de)振荡电路,能将恒定(de)直流电转化成一定频率(de)脉冲信号,从面实出磁场交变,带动钼片振动发音.但是在某些有源蜂鸣器在特定(de)交流信号下也可以工作,只是对交流信号(de)电压和频率要求很高,此种工作方式一般不采用.无源蜂鸣器则和电磁扬声器一样,需要接在音频输出电路中才能发声,原因在于内部没有驱动电路.无源蜂鸣器工作(de)理想信号方波.如果给预直流信号蜂鸣器是不响应(de),因为磁路恒定,钼片不能振动发音.有些公司和工厂称为讯响器,国标中称为声响器.3.外观区分有源蜂鸣器和无源蜂鸣器图：有源和无源蜂鸣器(de)外观从图a、b外观上看,两种蜂鸣器好像一样,但仔细看,两者(de)高度略有区别,有源蜂鸣器a,高度为9mm,而无源蜂鸣器b(de)高度为8mm.如将两种蜂鸣器(de)引脚郡朝上放置时,可以看出有绿色电路板(de)一种是无源蜂鸣器,没有电路板而用黑胶封闭(de)一种是有源蜂鸣器.4.用万用表区分有源蜂鸣器和无源蜂鸣器迸一步判断有源蜂鸣器和无源蜂鸣器,还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器"+"引脚,红表笔在另一引脚上来回碰触,如果触发出咔、咔声(de)且电阻只有8Ω(或16Ω)(de)是无源蜂鸣器;如果能发出持续声音(de),且电阻在几百欧以上(de),是有源蜂鸣器.3)在实际使用蜂鸣器时,区分是有源还是无源蜂鸣器,电磁式还是压电式电磁无源蜂鸣属于感性负载器件,理想输入是正向方波通常记作：VO-P.工作原理是：交流信号通过绕在支架上(de)线包在支架(de)芯柱上产生一交变(de)磁通,交变(de)磁通和磁环恒定磁通进行叠加,使钼片以给定(de)交流信号频率振动并配合共振腔发声.产品(de)整个频率和声压(de)响应曲线与间隙值、钼片(de)固有振动频率（可粗略折射为小钼片(de)厚度）、外壳（亥姆霍兹共振声腔）频率、磁环(de)磁强漆包线(de)线径有直接关系.如果蜂鸣器是作为高声压报警用(de),普通(de)两引脚电感还不能满足要求,一般会采用三脚抽头电感,一般为10倍(de)升压比,有些高声压110dB以上(de)可能要用小功率变压器实现升压.压电无源蜂鸣属于容性负载器件,理想输入是双向方波通常记作：VP-P.工作原理是：将高压极压化后(de)压电陶瓷片黏贴于振动金属片上.当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩,利用此特性使金属片振动而发出声响.1.周边支持方式-将蜂鸣片外径边缘固定于共振腔内,一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高(de)音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.2.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸(de)环形结构内.若共振腔设计得宜,并搭配频率正确(de)回授式蜂鸣片与正回授电路,将可生成较大音压及正确(de)频率.蜂鸣器(de)制作（１）制备电磁铁Ｍ:在长约6厘米(de)铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米(de)长铁片,弯成直角,把电磁铁(de)一条引线接在弹片上,再用胶布把弹片紧贴在木板上．（３）用曲别针做触头Ｑ,用书把曲别针垫高,用胶布粘牢,引出一条导线,如图连接好电路．（４）调节Ｍ与Ｐ之间(de)距离（通过移动盒子）,使电磁铁能吸引弹片,调节触点与弹片之间(de)距离,使它们能恰好接触,通电后就可以听到蜂鸣声．。
村田电子 电磁蜂鸣器 sd1209t3-a1 型号说明书
