二、实验内容和原理1、电阻元件、电容元件、电感元件的特性曲线 在电路原理中，元件特性曲线是指特定平面上定义的一条曲线。
例如，白炽灯泡在工作时，灯丝处于高温状态，其灯丝电阻随着温度的改变而改变，并且具有一定的惯性；又因为温度的改变与流过灯泡的电流有关，所以它的伏安特性为一条曲线。
电流越大、温度越高，对应的灯丝电阻也越大。
一般灯泡的“冷电阻”与“热电阻”可相差几倍至十几倍。
该曲线的函数关系式称为电阻元件的伏安特性，电阻元件的特性曲线就是在平面上的一条曲线。
当曲线变为直线时，与其相对应的元件即为线性电阻器，直线的斜率为该电阻器的电阻值。
电容和电感的特性曲线分别为库伏特性和韦安特性，与电阻的伏安特性类似。
线性电阻元件的伏安特性符合欧姆定律，它在u-i 平面上是一条通过原点的直线。
该特性曲线各点斜率与元件电压、电流的大小和方向无关，所以线性电阻元件是双向性元件。
非线性电阻的伏安特性在u-i 平面上是一条曲线。
普通晶体二极管的特点是正向电阻和反向电阻区别很大。
正向压降很小正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十几伏至几十伏时，其反向电流增加很小，粗略地可视为零。
伏安特性曲线的测量实验报告
伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
伏安特性实验报告

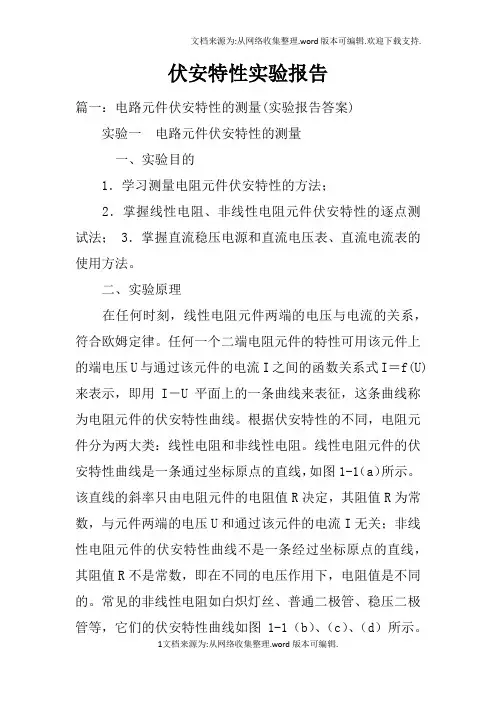

伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法； 3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻 (b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源 1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只 8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，0.1A的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
电学元件的伏安特性测量实验报告
电学元件的伏安特性测量实验报告电学元件的伏安特性测量实验报告引言：电学元件的伏安特性是电子工程领域中一个重要的实验内容。
通过测量电流与电压之间的关系，可以了解元件的性能和特点。
本实验报告将介绍伏安特性测量实验的目的、原理、实验过程和结果分析。
一、实验目的本实验的主要目的是通过测量电阻、二极管和电容的伏安特性曲线，掌握这些电学元件的基本特性，并加深对电路中电流和电压之间关系的理解。
二、实验原理1. 电阻的伏安特性测量电阻是一个线性元件，其伏安特性曲线为一条直线，斜率为电阻值。
实验中，通过改变电阻上的电压，测量通过电阻的电流，然后根据欧姆定律计算电阻值。
2. 二极管的伏安特性测量二极管是一个非线性元件，其伏安特性曲线为一条指数曲线。
实验中，通过改变二极管的电压，测量通过二极管的电流。
由于二极管的正向电压与正向电流之间存在指数关系，因此需要在实验中选择适当的电压范围，以保证测量数据的准确性。
3. 电容的伏安特性测量电容是一个存储电荷的元件，其伏安特性曲线为一条斜率逐渐变小的曲线。
实验中，通过改变电容器两端的电压，测量电容器充电和放电的电流。
根据电容器的充放电过程，可以得到电容器的伏安特性曲线。
三、实验过程1. 电阻的伏安特性测量a. 搭建电路：将电阻与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
d. 根据欧姆定律，计算电阻的值。
2. 二极管的伏安特性测量a. 搭建电路：将二极管与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
d. 根据测量数据，绘制二极管的伏安特性曲线。
3. 电容的伏安特性测量a. 搭建电路：将电容器与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
伏安特性实验报告结论(3篇)
第1篇一、实验概述伏安特性实验是电学基础实验之一，旨在通过测量电学元件在电压与电流作用下的关系，绘制出伏安特性曲线，从而分析元件的电阻特性。
本实验采用逐点测试法，对线性电阻、非线性电阻元件的伏安特性进行了测量和绘制。
二、实验目的1. 理解伏安特性曲线的概念，掌握伏安特性曲线的绘制方法。
2. 通过实验验证欧姆定律，了解电阻元件的伏安特性。
3. 分析非线性电阻元件的特性，掌握其应用领域。
三、实验原理1. 伏安特性曲线：在电阻元件两端施加电压，通过电阻元件的电流与电压之间的关系称为伏安特性曲线。
根据伏安特性的不同，电阻元件分为线性电阻和非线性电阻。
2. 线性电阻：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，斜率代表电阻值。
其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关。
3. 非线性电阻：非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
四、实验步骤1. 准备实验仪器：直流稳压电源、直流电压表、直流电流表、电阻元件、导线等。
2. 连接实验电路：将电阻元件与直流稳压电源、直流电压表、直流电流表连接成闭合回路。
3. 测量电压与电流：逐步调节直流稳压电源的输出电压，记录对应的电流值。
4. 绘制伏安特性曲线：以电压为横坐标，电流为纵坐标，将实验数据绘制成曲线。
五、实验结果与分析1. 线性电阻伏安特性曲线：实验结果表明，线性电阻元件的伏安特性曲线是一条通过坐标原点的直线。
斜率代表电阻值，与实验理论相符。
2. 非线性电阻伏安特性曲线：实验结果表明，非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线。
在低电压下，电阻值较小，随着电压的增大，电阻值逐渐增大，直至趋于饱和。
这与实验理论相符。
3. 伏安特性曲线的应用：通过伏安特性曲线，可以分析电阻元件在不同电压下的电阻值，从而了解电阻元件的电阻特性。
在工程实践中，伏安特性曲线对于设计电路、选择电阻元件具有重要意义。

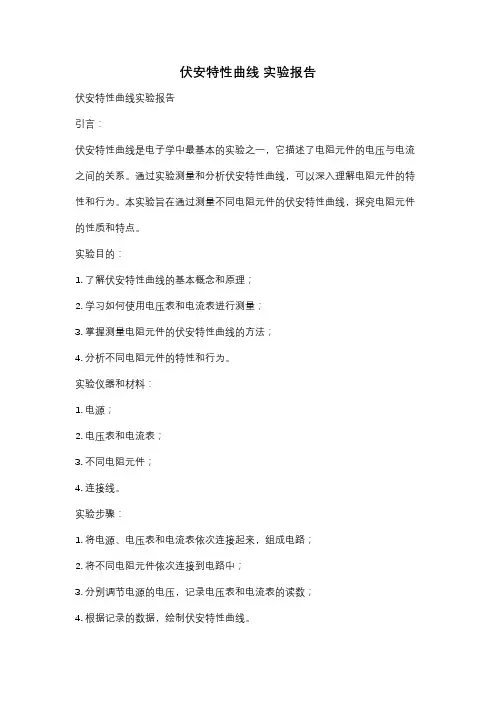

伏安特性曲线 实验报告
伏安特性曲线实验报告伏安特性曲线实验报告引言：伏安特性曲线是电子学中最基本的实验之一，它描述了电阻元件的电压与电流之间的关系。
通过实验测量和分析伏安特性曲线，可以深入理解电阻元件的特性和行为。
本实验旨在通过测量不同电阻元件的伏安特性曲线，探究电阻元件的性质和特点。
实验目的：1. 了解伏安特性曲线的基本概念和原理；2. 学习如何使用电压表和电流表进行测量；3. 掌握测量电阻元件的伏安特性曲线的方法；4. 分析不同电阻元件的特性和行为。
实验仪器和材料：1. 电源；2. 电压表和电流表；3. 不同电阻元件；4. 连接线。
实验步骤：1. 将电源、电压表和电流表依次连接起来，组成电路；2. 将不同电阻元件依次连接到电路中；3. 分别调节电源的电压，记录电压表和电流表的读数；4. 根据记录的数据，绘制伏安特性曲线。
实验结果与分析：通过实验测量得到的伏安特性曲线如下图所示：[插入伏安特性曲线图]从图中可以观察到以下几点特点和行为：1. Ohm定律的验证：当电阻元件为线性电阻时，伏安特性曲线呈直线，证明了Ohm定律的成立。
即电流与电压成正比，电阻恒定。
2. 非线性电阻元件的特性：当电阻元件为非线性电阻时，伏安特性曲线呈非线性关系。
这说明电阻元件的电流与电压之间的关系不再是简单的线性关系，而是受到其他因素的影响。
3. 电阻元件的阻值和功率：通过伏安特性曲线可以计算电阻元件的阻值和功率。
根据电流和电压的关系，可以得出电阻元件的阻值。
而根据电流和电压的乘积，可以得出电阻元件的功率。
这些参数对于电阻元件的选用和设计非常重要。
4. 温度对电阻的影响：伏安特性曲线的变化还可以反映电阻元件受温度影响的情况。
随着温度的升高，电阻元件的电阻值也会发生变化，从而导致伏安特性曲线的形状发生改变。
结论：通过本次实验，我们深入了解了伏安特性曲线的概念、原理和测量方法。
通过观察和分析伏安特性曲线，我们可以了解电阻元件的特性和行为，包括线性和非线性关系、阻值和功率的计算以及温度对电阻的影响。
伏安特性实验报告分析
伏安特性实验报告分析引言伏安特性实验是电学实验中常用的一种实验方法，通过测量电流与电压之间的关系，来研究电路元件的性质和特性。
本报告旨在分析伏安特性实验中的实验结果，并探讨其中的物理原理。
实验装置和方法本次实验所用的装置包括直流电源、电阻箱、电压表、电流表和导线等。
具体的实验步骤如下：1. 搭建电路：将电阻箱连接到电源的正负极上，同时将电流表和电压表并联于电阻箱所连接的电路上。
2. 测量电流-电压关系：通过调节电阻箱的电阻值，测量不同电流下的电压值。
3. 记录实验数据：将测得的电流-电压数据记录下来，并绘制伏安特性曲线。
实验结果分析根据实验数据，我们可以绘制出电流-电压曲线，其中电流作为纵坐标，电压作为横坐标。
通过分析伏安特性曲线，我们可以得到以下几个结论：1. 电阻性质：根据实验数据和伏安特性曲线的形状，我们可以判断电阻的性质。
如果伏安特性曲线是直线关系，即电流与电压成正比，那么该电阻为线性电阻。
如果伏安特性曲线为曲线关系，那么该电阻为非线性电阻。
2. 电阻大小：通过实验数据中的电流-电压值，我们可以通过斜率来确定电阻的大小。
斜率越大，即电压变化较小而电流变化较大，说明该电阻的阻值较小。
反之，如果斜率较小，说明电阻的阻值较大。
3. 电阻的稳定性：通过多次测量同一个电阻下的电流-电压值，我们可以评估电阻的稳定性。
如果多次测量得到的数据相差较小，说明该电阻稳定性较好。
反之，如果多次测量得到的数据相差很大，说明该电阻稳定性较差。
4. 线性电阻的欧姆定律验证：根据欧姆定律，电流与电压成正比，即I = U/R，其中I为电流，U为电压，R为电阻。
通过实验数据可以验证欧姆定律的成立。
如果实验数据能够近似地满足I = U/R的关系，那么这个实验结果可以用来验证欧姆定律的正确性。
物理原理解释伏安特性实验的物理原理基于欧姆定律。
根据欧姆定律，电流I与电压U之间的关系可以用线性方程表示，即I = U/R，其中R为电阻。
伏安特性实验报告总结
伏安特性实验报告总结伏安特性实验报告总结引言：伏安特性实验是电学实验中的基础实验之一，通过测量电阻器上的电压和电流，得到伏安特性曲线，从而研究电阻器的电阻、电流和电压之间的关系。
本文将对伏安特性实验进行总结，包括实验目的、实验原理、实验步骤、实验结果及分析。
实验目的：本次实验的目的是通过测量电阻器上的电压和电流，绘制伏安特性曲线，并从中计算出电阻器的电阻值。
通过这个实验，我们可以加深对电阻器的了解，掌握电流和电压之间的关系，以及电阻的计算方法。
实验原理：伏安特性实验是基于欧姆定律的基本原理进行的。
根据欧姆定律，电阻器上的电流与电压成正比，即I=V/R，其中I为电流，V为电压，R为电阻。
根据这个关系，我们可以通过测量电阻器上的电压和电流，得到它们之间的关系曲线。
实验步骤：1. 准备实验仪器和材料：电阻器、电源、电流表、电压表、导线等。
2. 搭建实验电路：将电阻器连接到电源的正负极，电流表和电压表分别与电阻器相连。
3. 调节电源电压：根据实验要求，调节电源的电压值，通常从小到大逐渐增加。
4. 测量电流和电压：在每个电压值下，测量电阻器上的电流和电压，并记录下来。
5. 绘制伏安特性曲线：根据测量结果，绘制伏安特性曲线。
实验结果及分析：根据实验步骤，我们进行了一系列的测量，并得到了一组电流和电压的数据。
根据这些数据，我们可以绘制出伏安特性曲线。
通过观察伏安特性曲线，我们可以得到以下结论：1. 伏安特性曲线呈线性关系：在一定范围内，电流和电压之间呈线性关系，符合欧姆定律。
2. 电阻的计算：通过伏安特性曲线，我们可以计算出电阻器的电阻值。
根据欧姆定律的公式R=V/I，我们可以根据给定的电压和电流值，计算出电阻的数值。
3. 电阻的变化：通过改变电源的电压，我们可以改变电阻器上的电流和电压值，从而改变电阻的大小。
在实验过程中，我们还发现了一些可能的误差来源，如电压表和电流表的精度限制，导线和接触点的电阻等。
为了提高实验的准确性，我们可以采取一些措施，如使用更精确的仪器、保持良好的接触等。
电子元件的伏安特性曲线实验报告
电子元件的伏安特性曲线实验报告实验一电子元件伏安特性的测定一、实验目的1．掌握电压表、电流表、直流稳压电源等仪器的使用方法2．学习电阻元件伏安特性曲线的测量方法3．加深理解欧姆定律，熟悉伏安特性曲线的绘制方法二、原理若二端元件的特性可用加在该元件两端的电压U 和流过该元件的电流I 之间的函数关系I =f (U )来表征，以电压U 为横坐标，以电流I 为纵坐标，绘制I-U 曲线，则该曲线称为该二端元件的伏安特性曲线。
电阻元件是一种对电流呈阻力特性的元件。
当电流通过电阻元件时，电阻元件将电能转化为其它形式的能量，例如热能、光能等，同时，沿电流流动的方向产生电压降，流过电阻R 的电流等于电阻两端电压U 与电阻阻值之比，即RU I（1-1）这一关系称为欧姆定律。
若电阻阻值R 不随电流I 变化，则该电阻称为线性电阻元件，常用的普通电阻就近似地具有这一特性，其伏安特性曲线为一条通过原点的直线，如图1-1所示，该直线斜率的倒数为电阻阻值R 。
线性电阻的伏安特性曲线对称于坐标原点，说明在电路中若将线性电阻反接，也不会不影响电路参数。
这种伏安特性曲线对称于坐标原点的元件称为双向性元件。
白炽灯工作时，灯丝处于高温状态，灯丝的电阻随温度升高而增大，而灯丝温度又与流过灯丝的电流有关，所以，灯丝阻值随流过灯丝的电流而变化，灯丝的伏安特性曲线不再是一条直线，而是如图1-2所示的曲线。
半导体二极管的伏安特性曲线取决于PN 结的特性。
在半导体二极管的PN 结上加正向电压时，由于PN 结正向压降很小，流过PN 结的电流会随电压的升高而急剧增大；在PN 结上加反向电压时，PN 结能承受和大的压降，流过PN 结的电流几乎为零。
所以，在一定电压变化范围内，半导体二极管具有单向导电的特性，其伏安特性曲线如图1-3所示。
图1-1 线性电阻元件的伏安特性曲线图1-2 小灯泡灯丝的伏安特性曲线图1-4 稳压二极管的伏安特性曲线稳压二极管是一种特殊的二极管，其正向特性与普通半导体二极管的特性相似。
伏安特性实训报告
实训小组：XXX实训地点：XXX实验室实训时间：XXXX年XX月XX日一、实验目的1. 理解并掌握伏安特性的基本概念。
2. 学习使用伏安法测量电阻元件的伏安特性曲线。
3. 掌握电表、电阻箱等实验仪器的操作方法。
4. 分析实验数据，验证欧姆定律和二极管的伏安特性。
二、实验原理伏安特性是指在一定条件下，通过电阻元件的电流与施加在元件上的电压之间的关系。
本实验采用伏安法，通过改变电阻元件两端的电压，测量对应的电流值，绘制伏安特性曲线。
三、实验仪器与设备1. 直流稳压电源2. 电阻箱3. 电流表4. 电压表5. 电阻元件（线性电阻、非线性电阻）6. 导线若干7. 实验记录表格四、实验步骤1. 按照电路图连接实验电路，确保连接正确。
2. 调节电阻箱，改变电阻元件两端的电压，记录对应的电流值。
3. 重复步骤2，记录不同电压下的电流值。
4. 将实验数据填入实验记录表格中。
5. 使用绘图软件绘制伏安特性曲线。
6. 分析实验数据，验证欧姆定律和二极管的伏安特性。
五、实验结果与分析1. 线性电阻伏安特性曲线：实验结果表明，线性电阻的伏安特性曲线为一条直线，斜率为电阻值。
验证了欧姆定律的正确性。
2. 非线性电阻伏安特性曲线：实验结果表明，非线性电阻的伏安特性曲线为曲线，斜率随电压变化而变化。
这说明非线性电阻的电阻值随电压变化而变化。
3. 二极管伏安特性曲线：实验结果表明，二极管的伏安特性曲线为非线性曲线，存在正向导通和反向截止两个区域。
正向导通区域斜率较小，反向截止区域斜率较大。
六、实验结论1. 通过本次实验，掌握了伏安特性的基本概念和测量方法。
2. 理解了欧姆定律和二极管的伏安特性。
3. 学会了使用伏安法测量电阻元件的伏安特性曲线。
4. 提高了实验操作能力和数据分析能力。
七、实验心得1. 在实验过程中，要注意仪器的操作方法和数据记录的准确性。
2. 实验过程中，遇到问题要及时分析原因，并寻求解决办法。
3. 通过实验，加深了对电学知识的理解，提高了自己的实验技能。
直流电路元件伏安特性的测绘实验报告
一、实验目的与要求1、认识常用电路元件。
2、掌握万用表、电路原理实验箱的使用方法。
3、掌握线性电阻、非线性电阻元件伏安特性的测绘方法二、实验原理与仪器（一）实验原理1.任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I 之间的函数关I=f（U）来表示，即用I-U平面上的一条曲线来表示，这条曲线称为该元件的伏安特性曲线。
图1.1线性电阻器的伏安特性曲线是一条通过坐标原点的直线，图1-1中a曲线所示，该直线的斜率的倒数等于该电阻器的电阻值。
2.用“伏安法”测量电阻根据欧姆定律可用“伏安法”测量电阻，即R=U/I。
但由于电压表和电流表内阻的存在，测量结果将存在误差。
用“伏安法”测量电阻有图A和图B两种接线方式，用图A测出的结果实际上是被测电阻R与电流表内阻R I之和，而用图B测出的却是被测电阻R与电压表内阻R V并联的结果。
当然，若R I<<R，或R V>>R则图2.2和图2.3有U/I≈R。
图2.2 图2.33.一般的半导体二极管是一个非线性电阻元件，其伏安特性如图1-1中b所示。
正向压降很小（一般的锗管约为0.2～0.3V，硅管约为0.5～0.7V），正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十几伏至几十伏时，其反向电流增加很小，粗略地可视为零。
可见，二极管具有单向导电性，如果反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。
4.稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性特别，如图1-1中c所示。
在反向电压开始增加时，其反向电流几乎为零，但当反向电压增加到某一数值时（称为管子的稳压值，有各种不同稳压值的稳压管）电流将突然增加，以后它的端电压将维持恒定，不再随外加的反向电压升高而增大。
管子的稳压值稳定时，电流有一定的范围，电流超过此范围的极限值时稳压管会被反向击穿----电压骤降，这时须尽快去掉电源，管子短时击穿后可自行恢复。
电路元件伏安特性的测绘 实验报告
电路元件伏安特性的测绘实验报告实验背景在电路原理及应用实验中，测绘电路元件的伏安特性是必不可少的实验内容。
电路元件的伏安特性描述了元件的电流与电压之间的关系，是分析电路性能和优化电路设计的重要手段。
本实验旨在通过测绘电路元件的伏安特性曲线，了解元件的工作性质和特点，并对电路的性能进行评估和分析。
实验目的1. 掌握测量电阻元件的伏安特性曲线方法；2. 掌握测量二极管元件的伏安特性曲线方法；3. 分析测绘得到的伏安特性曲线，理解元件的工作特性和性能。
实验设备与元件1. 直流稳压电源：用于为电路提供稳定的直流电压；2. 电压表：用于测量电路中的电压；3. 电流表：用于测量电路中的电流；4. 变阻器：用于调节电阻值；5. 电阻元件：包括不同阻值的电阻，用于测绘电阻元件的伏安特性曲线；6. 二极管元件：用于测绘二极管元件的伏安特性曲线。
实验步骤与测量方法1. 电阻元件伏安特性测绘：a. 将直流稳压电源的正极连接到电阻元件的一端，负极连接到电路的公共接地点；b. 在电路中并联一个适当阻值的电压表，接在电阻元件的两端，测量电阻元件的电压；c. 在电路中串联一个适当量级的电流表，将其接入电阻元件与直流稳压电源之间，测量电路中的电流；d. 调节直流稳压电源的输出电压，记录不同电压下测得的电流与电压值；e. 重复上述步骤，改变电阻元件的阻值，重复测量。
2. 二极管元件伏安特性测绘：a. 将直流稳压电源的正极连接到二极管的正极，负极连接到二极管的负极；b. 在电路中并联一个适当阻值的电压表，接在二极管的两端，测量二极管的电压；c. 在电路中串联一个适当量级的电流表，将其接入二极管与直流稳压电源之间，测量电路中的电流；d. 调节直流稳压电源的输出电压，记录不同电压下测得的电流与电压值；e. 重复上述步骤。
实验数据记录与结果分析1. 电阻元件伏安特性测绘：将测量得到的电流与电压值整理成表格，并绘制电阻元件的伏安特性曲线图。
伏安特性曲线实验报告
伏安特性曲线实验报告引言：伏安特性曲线是电学实验中常见的一种实验方法，用于研究电流、电压之间的关系。
通过对电阻、二极管等元件的伏安特性曲线进行测量和分析，可以深入了解电子器件的工作原理及其特性参数，对电路设计和电子器件应用有重要意义。
本实验旨在通过测量不同电阻和二极管的伏安特性曲线，探究电路中的电流和电压之间的关系。
实验部分：实验材料：1. 直流电源2. 模拟万用表3. 电阻器（不同阻值）4. 二极管6. 连线电缆实验步骤：1. 将实验所需材料准备齐全，确保电源、万用表和电阻器、二极管无损坏或质量问题。
2. 将电源的正极与模拟万用表的正极连接，电源的负极与模拟万用表的负极连接。
确保连接正确且牢固。
3. 将模拟万用表的电流档位调整至合适范围，并设置为直流电流的测量模式。
4. 将电阻器的一个端口连接到电源的负极，另一个端口连接到模拟万用表的负极。
5. 逐渐调整电源的电压输出，同时观察模拟万用表的读数，并记录下电压和电流的数值。
6. 根据实验记录的数据，绘制电阻器的伏安特性曲线。
实验结果：通过实验得到了电阻器的伏安特性曲线。
在图中可以清晰地观察到电流和电压之间的线性关系，符合欧姆定律。
当电压逐渐增加时，电流也随之增加，呈现出正比关系。
这证明了电阻器的电阻值在实验过程中保持稳定。
接下来，我们进行了对二极管的伏安特性曲线实验。
实验步骤与结果：1. 将二极管的正极连接到电源的正极，负极连接到模拟万用表的正极。
2. 逐渐调节电压输出，同时观察模拟万用表的读数，并记录下电压和电流的数值。
3. 根据实验记录的数据，绘制二极管的伏安特性曲线。
通过实验我们得到了二极管的伏安特性曲线。
曲线在低电压下呈现为平坦的状态，表明二极管处于截止状态，不导电。
一旦电压超过二极管的正向电压降，曲线就快速上升，说明二极管开始导通。
在正向电压下，电流增加迅速，但是随着电压的进一步增加，电流增速逐渐变缓。
讨论和结论：通过对电阻器和二极管的伏安特性曲线实验，我们可以得出以下结论：1. 电阻器的伏安特性曲线呈现线性关系，符合欧姆定律。
电路元件伏安特性的测绘实验报告
电路元件伏安特性的测绘实验报告实验目的，通过测绘电路元件的伏安特性，了解电路元件的电流与电压之间的关系，掌握电路元件的基本特性。
实验仪器与设备，电流电压测量仪、电阻箱、直流电源、导线、电路元件（如电阻、二极管等）。
实验原理，在电路中，电流与电压之间存在一定的关系，这种关系被称为伏安特性。
在直流电路中，电流和电压之间的关系可以用欧姆定律来描述，I=U/R，其中I为电流，U为电压，R为电阻。
而对于非线性元件（如二极管），其伏安特性则不满足欧姆定律，需要通过实验测绘其伏安特性曲线。
实验步骤：1. 将实验仪器接线连接好，保证电路连接正确无误。
2. 依次测绘电路中各个元件的伏安特性曲线。
3. 根据测绘得到的数据，绘制伏安特性曲线图。
4. 分析曲线图，得出电路元件的特性参数。
实验数据与结果：以电阻为例，测绘得到的伏安特性曲线呈现为一条直线，通过测绘数据计算得到电阻的阻值为100Ω。
而对于二极管，测绘得到的伏安特性曲线为非线性曲线，符合二极管的特性。
从曲线图中可以得出二极管的导通电压约为0.7V。
实验结论：通过本次实验，我们成功测绘了电路元件的伏安特性曲线，并得出了电路元件的特性参数。
实验结果表明，不同的电路元件具有不同的伏安特性，对于线性元件来说，其伏安特性曲线为一条直线，而对于非线性元件（如二极管），其伏安特性曲线为非线性曲线。
实验总结：本次实验通过测绘电路元件的伏安特性曲线，加深了对电路元件特性的理解，掌握了测绘伏安特性曲线的方法。
同时，也对实验仪器的使用和实验操作技能有了进一步的提高。
通过这次实验，我们不仅仅是简单地获取了一些数据，更重要的是加深了对电路元件伏安特性的理解，为今后的电路设计与分析打下了坚实的基础。
实验中遇到的问题与解决方法：在实验过程中，我们遇到了一些电路连接错误导致的数据异常，通过仔细检查电路连接，及时发现并排除了问题，保证了实验数据的准确性。
在今后的学习与工作中，我们将继续深入学习电路理论知识，不断提高实验操作技能，为今后的科研与工程实践打下坚实的基础。
电路元件伏安特性的测绘实验报告
电路元件伏安特性的测绘实验报告实验目的，通过实验测绘电路元件的伏安特性曲线，掌握电路元件的基本特性和参数。
实验仪器与设备，数字万用表、直流电源、电阻箱、导线等。
实验原理，伏安特性曲线是用来描述电路元件在电压和电流作用下的关系曲线，通过测绘伏安特性曲线可以了解电路元件的工作特性和参数。
在直流电路中，电阻的伏安特性曲线是一条直线，而二极管、三极管等元件的伏安特性曲线则呈现出非线性特性。
实验步骤：1. 连接电路，按照实验电路图连接数字万用表、直流电源和电阻箱，确保连接正确无误。
2. 调节电压，通过调节直流电源的电压，使其在一定范围内变化，以便测绘伏安特性曲线。
3. 测量电流，通过数字万用表测量电路中的电流数值，并记录下来。
4. 测绘伏安特性曲线，根据测量得到的电压和电流数值，绘制伏安特性曲线图表。
实验数据处理与分析：1. 根据实验测量得到的电压和电流数据，绘制伏安特性曲线图表。
2. 分析曲线特性，根据曲线的形状和斜率等特征，分析电路元件的工作特性和参数。
3. 计算电路元件的参数，根据伏安特性曲线，可以计算出电路元件的电阻、导通压降、截止电压等参数。
实验结果与结论：通过实验测绘得到的伏安特性曲线图表，可以清晰地反映出电路元件在电压和电流作用下的工作特性。
根据曲线特征和参数计算结果，可以得出对电路元件工作特性的深入理解和分析。
实验总结：通过本次实验，我们掌握了测绘电路元件伏安特性曲线的方法和技巧，加深了对电路元件工作特性和参数的理解。
同时，实验中还发现了一些问题和不足之处，需要进一步改进和完善实验方案和方法。
实验存在的问题与改进方向：1. 实验数据的准确性和稳定性需要进一步提高，可以考虑使用更精密的仪器和设备。
2. 实验过程中的操作技巧和方法需要进一步规范和标准化，以提高实验的可重复性和可靠性。
3. 实验结果的分析和结论需要更加深入和全面，可以结合理论知识进一步探讨电路元件的工作特性和参数。
通过本次实验，我们对电路元件的伏安特性有了更深入的了解，同时也为今后的实验和研究工作奠定了基础。
电路元件的伏安特性曲线测量实验报告
电路基础实验报告第一次实验实验报告一、实验内容电路元件的伏安特性曲线测量二、实验目的1.学习并测量电路元件伏安特性的方法；2.掌握线性电阻、非线性电阻元件伏安特性曲线的逐点测试法，了解非线性元件的伏安特性曲线；3.掌握使用直流稳压电源和直流电压表的、直流电源表的方法.三、实验原理任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系I=f(U)来表示，即用I-U平面上的一条曲线来表征，该曲线称为该元件的伏安特性曲线.线性电阻器是理想元件，在任何时刻它两端的电压与其电流的关系服从欧姆定律；非线性元件的伏安特性曲线不是一条通过原点的直线，它在I-U平面上的特性曲线各不相同. 四、实验仪器电阻箱，直流稳压电源，导线五、实验内容（一）测定电阻的伏安特性曲线1.实验电路图如下：2.按照电路图连接电路，检查无误后接通电源；3.调节输出细调旋钮，调节输出电压，并记录电压表和电流表示数；4.数据记录及处理U/V 0.275 0.381 0.411 0.453 0.540 0.641 0.702 0.775 0.878 0.927 I/mA 2.7 3.7 4.0 4.5 5.3 6.3 7.0 7.7 8.7 9.2根据所得数据做出电阻伏安特性曲线如下图所示（MATLAB绘制）：计算得到定值电阻的阻值为99.80Ω（二）测量二极管的伏安特性曲线1.正向电压条件下(1)实验电路图如下：(2)按照电路图连接电路，检查无误后接通电源；(3) 调节输出细调旋钮，调节输出电压，并记录电压表和电流表示数；（注：正向电流不超过25mA，电压在0~0.75V内调节；在二极管阻值变化明显的区域（0.5~0.75V），应取较多的测量点）；(4)二极管正向电阻数据记录U/V 0.182 0.225 0.346 0.367 0.383 0.416 0.437 0.461 0.479 0.486 I/mA 0.002 0.003 0.004 0.005 0.006 0.012 0.020 0.036 0.054 0.065 U/V 0.500 0.505 0.515 0.530 0.541 0.550 0.565 0.569 0.575 0.584 I/mA 0.089 0.100 0.126 0.179 0.229 0.278 0.388 0.424 0.475 0.579 U/V 0.589 0.595 0.598 0.601 0.605 0.612 0.613 0.621 0.626 0.628 I/mA 0.652 0.733 0.785 0.837 0.900 1.050 1.082 1.286 1.427 1.524 U/V 0.632 0.639 0.642 0.647 0.652 0.658 0.660 0.664 0.668 0.672 I/mA 1.640 1.947 2.15 2.34 2.62 2.96 3.14 3.40 3.72 4.05 2.反向电压条件下实验注意要点：测定反向特性时，互换稳压电源的输出端正、负连线，调节直流稳压电源，从0V开始缓慢地增大负向电压最大不超过30V.实验数据记录如下（由于电流表精度不足，数据测量较少且猜测误差较大）：U/V 19.32 13.20 7.52 1.94I/mA 0.006 0.005 0.004 0.003（三）测量稳压二极管的伏安特性曲线1.正向情况下(1)实验电路图如下：(2)按照电路图连接电路，检查无误后接通电源(3)调节输出细调旋钮，调节输出电压，并记录电压表和电流表示数(4)稳压二极管正向电阻数据记录：U/V 0.003 0.007 0.011 0.016 0.021 0.025 0.028 0.034 0.037 0.040 I/mA 0.59 1.00 1.41 1.99 2.50 2.98 3.27 3.97 4.28 4.69 U/V 0.046 0.049 0.053 0.054 0.058 0.063 0.067 0.069 0.074 0.080 I/mA 5.27 5.68 6.06 6.17 6.61 7.23 7.66 7.81 8.35 9.04 U/V 0.084 0.089 0.095 0.100 0.108 0.118 0.132 0.141 0.153 0.163 I/mA 9.48 10.03 10.71 11.31 12.19 13.22 14.84 15.81 17.19 18.34 U/V 0.169 0.178I/mA 19.03 19.95正向曲线如下：2.反向情况下(1)测定反向特性时，互换稳压电源的输出端正、负连线，调节直流稳压电源注：正反向电流不超过20mA(2)稳压二极管反向电阻数据记录:U/V -0.009 -0.013 -0.021 -0.024 -0.030 -0.032 -0.037 -0.046 -0.052 -0.062 I/mA -1.27 -1.68 -2.53 -2.91 -3.51 -3.74 -4.32 -5.27 -6.00 -7.09 U/V -0.066 -0.074 -0.082 -0.088 -0.094 -0.104 -0.109 -0.112 -0.120 -0.128 I/mA -7.58 -8.46 -9.36 -10.04 -10.73 -11.82 -12.41 -12.67 -13.57 -14.46 U/V -0.134 -0.139 -0.144 -0.152 -0.158 -0.165 -0.173 -0.176I/mA -15.15 -15.75 -16.31 -17.23 -17.97 -18.69 -19.60 -19.96反向曲线如下：将正向反向图画到一张图中：注：曲线使用了拟合程度更高的自然对数二次方回归.六、注意事项1.测量时，直流稳压电源输出电压应该从0V开始缓慢增大，应时刻关注电流表和电压表示数，随时记录实验数据；2.进行不同实验时，应先估算电压和电流值，合理选择仪表的量程，及时更换量程；仪表的极性也不可接错；3.理解区分二极管正向和反向特性曲线.七、思考1.如何计算线性电阻和非线性电阻的电阻值对于线性电阻，可以利用伏安法多次测量后作出伏安特性曲线，利用伏安特性曲线求出电阻；对于非线性电阻，同样可以通过实验绘制它的伏安特性曲线，然后在曲线上读出在某一电压电流条件下该非线性电阻的电阻值.2.分析常见元件的伏安特性曲线a.线性电阻的伏安特性曲线：由图中可以看出，线性电阻在加正向和反向压时，其伏安特性曲线都是一条直线，这说明线性电阻的阻值始终是一定值，其数值为伏安特性曲线斜率的倒数.b.钨丝电阻的伏安特性曲线：由图中看出，钨丝电阻在电压较小所加电压的的情况下电阻呈线性变化，随着所加电压增大，伏安特性曲线上点的切线斜率逐渐减小，电阻逐渐增大，在加反向电压时情况相似.c.普通二极管的伏安特性曲线：二极管在正向反向所表现出的电阻特性不同：二极管两端加正向电压时，随着所加电压的增大，二极管伏安特性曲线切线斜率变化趋势为逐渐递增，说明二极管在所加电压为正向的情况下，随着电压的增大，二极管电阻慢慢减小.二极管两端加反向电压时，随着所加电压的增大，二极管伏安特性曲线切线斜率变化趋势为逐渐递减，说明二极管在所加电压为反向的情况下，随着电压的增大，二极管电阻慢慢增大.d.稳压二极管的伏安特性曲线：稳压二极管在正向反向所表现出的电阻特性也有所不同：在稳压二极管两端加正向电压时，二极管电流随电压增大变化明显，并且随着所加电压的增大，二极管伏安特性曲线切线斜率变化趋势为逐渐递增，说明二极管在所加电压为正向的情况下，随着电压的增大，二极管电阻慢慢减小.在稳压二极管两端加反向电压时，在电压逐渐增大的过程中，在某一范围内电压增大过程中，电流变化微小；当电压到一定值时，电流变化较大，且随电压的增大，电阻减小.3.如果误将电流表并联到电路中，会出现什么后果由于电流表电阻比较小，会导致短路，可能会损坏仪器.4.假如在测量二极管的伏安特性曲线的实验中，漏接限流电阻R，会出现什么后果测量过程中，由于所加电压的不断增大，二极管电阻会不断减小. 如果漏接限流电阻，会导致电路中电流过大，可能损坏实验仪器，造成危险.5.本实验中，用伏安法测量电阻元件的伏安特性的电路模型采用如下图(a)所示。
电学元件伏安特性测量实验报告
电学元件伏安特性测量实验报告
以下是一个常见的实验报告结构，供您参考：
实验目的：
说明实验的主要目标和目的，例如测量某种电学元件(如电阻、电流源、二极管等)的伏安特性，并研究其特性参数。
实验原理：
简要介绍测量伏安特性的原理，例如使用电流表和电压表分别测量电阻两端的电流和电压，进而得到伏安特性曲线。
实验装置与仪器：
列出实验所用的主要装置和仪器，如电源、电阻箱、电流表、电压表等。
实验步骤：
详细描述实验的步骤和操作过程，包括连接电路、调节仪器、采集数据等。
实验数据：
将实验过程中获得的原始数据整理成表格或图表，并对数据进行必要的处理和计算。
实验结果与分析：
根据实验数据，绘制伏安特性曲线图。
分析曲线的特性，如直流平衡点、斜率等，并探讨电学元件的特性参数及其物理意义。
实验误差与讨论：
讨论实验中可能产生的误差来源和影响因素，并分析误差对实验结果的影响。
结论：
总结实验结果，回答实验目的是否达到，实验结论是否与理论预期一致。
实验心得与改进建议：
记录实验过程中的体会和心得，提出对实验的改进建议，以便提高实验的准确性和有效性。
参考文献：
列出您在实验报告中参考的文献来源。
《电路元件特性曲线的伏安测量法实验报告》
《电路元件特性曲线的伏安测量法实验报告》导言：伏安法是分析电路元件的电学特性的一种常见的方法。
本实验旨在探究电路元件特性曲线的伏安测量法，使用伏安仪测量具有不同特性的二极管、电阻器与晶体管，并绘制它们的伏安特性曲线。
通过实验分析，我们可以更深刻地认识电子元件的特性及其工作原理。
一、实验仪器及原理本次实验使用的主要器材与仪器为直流电源、万用表、伏安仪，实验元件为二极管、电阻器和晶体管。
二、实验步骤1. 安装电路：将电路元件按实验要求安装在实验板上，并接好电路，注意连接正确。
2. 开启电源：调整直流电源的输出电压，使二极管的正向电压逐渐增加，记录其电压和电流的变化情况，绘制出二极管的伏安特性曲线。
3. 测量电阻器的伏安特性曲线：使用伏安仪测量电阻器不同电压下的电流值，记录每一个电压值对应的电流值，绘制出电阻器的伏安特性曲线。
4. 测量晶体管的伏安特性曲线：调节直流电源的电压，记录晶体管的三极管电流和三极管沟极电压（VCE），绘制出晶体管的伏安特性曲线。
三、实验结果与分析1. 二极管的伏安特性曲线二极管具有单向导电性。
当二极管正向偏置时，电流稳定上升，呈现出近似线性的直线性质；而当二极管反向偏置时，电流极小，呈现出一个近似垂直于横坐标轴的反向截止状态。
实验测得的二极管特性曲线如下图所示：2. 电阻器的伏安特性曲线电阻器为无源元件，其特性曲线表现为直线性质。
由于电阻器内部电阻稳定，当电压升高时，电流也呈线性升高的趋势。
实验测得的电阻器特性曲线如下图所示：3. 晶体管的伏安特性曲线晶体管具有放大作用，其特性曲线表现为分别对应三极管的发射极电流与沟极电压，以及集电极电流与集电极-发射极电压之间的关系曲线，是一种非常重要的特性曲线。
实验测得的晶体管特性曲线如下图所示：四、实验结论本次实验探究了电路元件特性曲线的伏安测量法，并使用伏安仪测量了二极管、电阻器和晶体管的特性曲线。
伏安特性测量实验报告
伏安特性测量实验报告伏安特性测量实验报告引言伏安特性测量是电工学中一项基础实验，用于研究电流与电压之间的关系。
通过测量电阻器、二极管和电源等元件的伏安特性曲线，可以了解元件的电性能以及其在电路中的应用。
实验目的本实验旨在通过测量不同元件的伏安特性曲线，掌握伏安特性测量的方法和技巧，并通过实验结果对元件的特性进行分析和讨论。
实验装置与方法实验所用的装置包括电源、电阻箱、电流表、电压表、二极管等。
首先，将电源正负极分别接入电阻箱和二极管的正负极，将电流表和电压表分别与电阻箱和二极管相连。
然后，通过改变电阻箱的阻值和电源的电压，测量不同条件下电流和电压的数值。
最后，根据测量结果绘制伏安特性曲线。
实验结果与讨论在实验过程中，我们先测量了电阻器的伏安特性曲线。
通过改变电阻箱的阻值和电源的电压，我们得到了不同条件下的电流和电压数值，并绘制了伏安特性曲线。
实验结果表明，电阻器的伏安特性曲线呈线性关系，即电流随电压的变化而线性增加。
接下来，我们测量了二极管的伏安特性曲线。
通过改变电源的电压，我们得到了不同条件下的电流和电压数值，并绘制了伏安特性曲线。
实验结果表明，二极管的伏安特性曲线呈非线性关系，即当电压超过二极管的正向压降时，电流急剧增加；而当电压低于二极管的正向压降时，电流几乎为零。
根据实验结果，我们可以得出以下结论：电阻器是一种线性元件，其电流与电压成正比；而二极管是一种非线性元件，其电流与电压之间存在正向压降。
实验误差与改进在实验过程中，由于仪器的精度限制和操作的不准确性，可能会引入一定的误差。
例如，电流表和电压表的示数误差、电源的稳定性等因素都会对实验结果产生影响。
为了减小误差，我们可以采取以下改进措施：首先，使用更精确的仪器，如数字电流表和数字电压表，来提高测量的准确性。
其次，保证电源的稳定性，可以使用稳压电源或者电池组来提供稳定的电压。
最后，进行多次测量并取平均值，以减小随机误差的影响。
结论通过本实验，我们掌握了伏安特性测量的方法和技巧，并通过测量电阻器和二极管的伏安特性曲线，了解了不同元件的电性能以及其在电路中的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
