计算机联锁课程设计综合报告
计算机联锁课程设计
b）调车信号
状态
描述
颜色
调车信号机关闭
蓝色
调车信号机关闭，用在某些地方（如专用线入口）
红色
调车信号机开放
白色
灯丝断丝
红色闪光
溜放及退路信号开放
白色闪光
信号处于封闭状态，按钮失效
按钮上红叉
信号前后节点校核错误
粉红色圆框闪烁
c）信号名称显示状态表示
信号机旁平时不显示信号名，只有在信号开放、相应股道有机占、信号前后接点校核错、灯丝断丝或办理进路时显示
32
进路不完整
33
延续进路
34
正在人解
35
发车锁闭
36
辅助发车灯灭
37
反方向禁止
功能按钮及其用途
序号
按钮名称
用 途
*01
上电解锁
系统第一次启动后解锁整个站场
02
总取消
取消已经排列好的进路
*03
总人工解锁
延时解锁进路
04
总定位
单独操作某一道岔转向定位
05
总反位
单独操作某一道岔转向反位
06
单封
对道岔进行封锁
非正常解除闭塞手续
18
上行（下行）复原
正常解除闭塞手续
*19
上行（下行）引导
选排引导接车进路
20
区段名
显示或隐藏全场区段名
*21
允许改变方向
允许通过排列发车进路改变发车方向
*22
总辅助
允许办理辅助接发车
*23
接车辅助
办理辅助接车操作
*24
发车辅助
办理辅助发车操作
Байду номын сангаас25
计算机连锁系统实验报告
一、实验目的1. 理解计算机连锁系统的基本原理和组成；2. 掌握计算机连锁系统的设计和实现方法；3. 培养实际操作能力和团队协作能力。
二、实验内容1. 研究计算机连锁系统的基本原理和组成；2. 设计计算机连锁系统；3. 实现计算机连锁系统；4. 测试和优化计算机连锁系统。
三、实验原理计算机连锁系统是一种通过计算机技术实现多个设备或系统之间相互关联、协同工作的系统。
其基本原理是利用计算机硬件和软件技术，将各个设备或系统连接起来，形成一个统一的整体。
计算机连锁系统通常包括以下几个部分：1. 设备层：包括各种传感器、执行器、控制器等；2. 通信层：包括数据传输、信号转换等；3. 控制层：包括连锁控制算法、数据处理等；4. 用户层：包括人机交互界面、操作控制等。
四、实验步骤1. 研究计算机连锁系统的基本原理和组成，了解各个部分的功能和作用；2. 设计计算机连锁系统，确定系统组成、功能、性能指标等；3. 根据设计要求，选择合适的硬件设备和软件工具；4. 编写程序实现连锁控制算法、数据处理等功能；5. 构建实验环境，连接各个设备，进行系统调试；6. 测试系统性能，优化系统功能和稳定性；7. 编写实验报告，总结实验过程和结果。
五、实验结果与分析1. 系统组成：实验中，我们选择了传感器、执行器、控制器、通信模块、计算机等硬件设备，以及相应的软件工具。
通过实验，我们成功实现了计算机连锁系统的设计、实现和测试。
2. 系统功能：实验中，我们实现了以下功能：（1）实时监测设备状态，包括传感器数据采集、执行器状态反馈等；（2）实现连锁控制，当满足特定条件时，触发连锁动作；（3）人机交互界面，方便用户进行操作和监控；（4）数据处理和存储，实现历史数据的查询和分析。
3. 系统性能：通过实验测试，我们发现系统具有以下性能特点：（1）实时性：系统能够实时监测设备状态，快速响应连锁控制需求；（2）可靠性：系统具有较好的抗干扰能力，稳定性高；（3）可扩展性：系统可以根据实际需求进行扩展，满足不同应用场景。

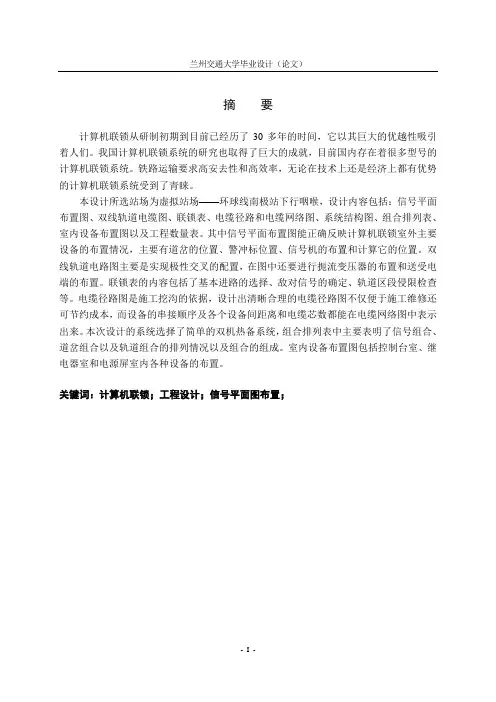

兰州交通大学自动控制毕业设计-计算机联锁设计报告
摘要计算机联锁从研制初期到目前已经历了30多年的时间，它以其巨大的优越性吸引着人们。
我国计算机联锁系统的研究也取得了巨大的成就，目前国内存在着很多型号的计算机联锁系统。
铁路运输要求高安去性和高效率，无论在技术上还是经济上都有优势的计算机联锁系统受到了青睐。
本设计所选站场为虚拟站场——环球线南极站下行咽喉，设计内容包括：信号平面布置图、双线轨道电缆图、联锁表、电缆径路和电缆网络图、系统结构图、组合排列表、室内设备布置图以及工程数量表。
其中信号平面布置图能正确反映计算机联锁室外主要设备的布置情况，主要有道岔的位置、警冲标位置、信号机的布置和计算它的位置。
双线轨道电路图主要是实现极性交叉的配置，在图中还要进行扼流变压器的布置和送受电端的布置。
联锁表的内容包括了基本进路的选择、敌对信号的确定、轨道区段侵限检查等。
电缆径路图是施工挖沟的依据，设计出清晰合理的电缆径路图不仅便于施工维修还可节约成本，而设备的串接顺序及各个设备间距离和电缆芯数都能在电缆网络图中表示出来。
本次设计的系统选择了简单的双机热备系统，组合排列表中主要表明了信号组合、道岔组合以及轨道组合的排列情况以及组合的组成。
室内设备布置图包括控制台室、继电器室和电源屏室内各种设备的布置。
关键词：计算机联锁；工程设计；信号平面图布置；AbstractComputer interlocking has gone through more than 30 years from the early development to today, its great superiority attract people's attention. Our country computer interlocking system has made great achievements also, there are many types of computer interlocking system. Rail transport requires high security and efficient.Relay on the advantage of both technically and economically make computer interlocking system become a darling.The design choose an virtul station—the Antarctic station downstream throat of universal line, the project including signal plane arrangement diagram, two line track circuit diagram, interlocking table, cable path and cable network diagrams, system structure.Unit block arrangement table,indoor equipment and the number of tables. Signal plane arrangement diagram can accurately reflect the layout of computer interlocking outdoor equipments, there are the coordinates of the switchs, the fouling post position, position and coordinates of the signal machines. Double line track circuit is used for cross-polar. The impedance transformer position and send accept terminals position. Contents of interlocking table including the choice of the basic route, the confim of conflict route and the track limit check, The cable path diagram is the basis of construction trenching distance and the number of cable cores of the order of concatenation of the device and each device can be expressed in the cable network diagram. The design select a simple DHMS (Dual Module Hot Spare) system for the design, the unit block arrangement table shows clear of the signal combination, rail combination and track combination. Indoor equipments arrangement diagram include kinds of equipments of the console room, relay room and power screen.Key Words：Computer interlocking，Engineering design，Signal plane arrangement diagram目录摘要 (I)Abstract (II)目录 (III)1绪论 (1)1.1 计算机联锁的发展历程、应用及前景 (1)1.2 设计线路概述 (2)1.3 设计的主要内容 (2)2 车站信号平面布置图和系统结构图 (3)2.1 概述 (3)2.2 信号机的布置 (3)2.2.1 进站信号机 (3)2.2.2 出站信号机的设置 (3)2.2.3 调车信号机的设置 (4)2.3 道岔、警冲标及信号机坐标的计算 (5)2.3.1 道岔坐标的计算 (5)2.3.2 警冲标及信号机坐标的计算 (5)2.4 系统结构图 (5)3 双线轨道电路图 (7)3.1 概述 (7)3.2 轨道电路极性交叉 (7)3.3 轨道电路送受电端的布置 (8)3.4 扼流变压器的设置 (8)4 联锁表的编制 (10)4.1 概述 (10)4.2 联锁表的编制 (10)5 电缆径路图和电缆网络图 (11)5.1 概述 (11)5.2 电缆经路图的设计 (11)5.2.1 电缆网络的构成 (11)5.2.2 电缆径路图主要设计原则 (11)5.2.3 电缆的分类 (11)5.2.4 电缆网络连接设备的选用 (12)5.2.5 电缆长度的计算 (12)5.2.6 各种电缆芯数的计算 (12)5.2.7 电缆的防护 (12)5.3 电缆网络图的设计 (13)6 组合排列表和室内设备布置图 (14)6.1 概述 (14)6.2 组合架和轨道架 (14)6.3 室内设备布置图 (14)6.3.1概述 (14)6.3.2室内主要设备 (15)结论 (16)致谢 (17)参考文献 (18)1绪论1.1 计算机联锁的发展历程、应用及前景1978年，由瑞典ABB(Asea Brown Boveri Ltd.)公司研制的世界上第一套计算机联锁控制系统在瑞典哥德堡站成功应用。
