华星A6+RTK测量系统使用说明书
华测RTK基本操作步骤说明
华测RTK使用常规操作说明一、电台的设置功频设置——分功率和频率设置;功率：远半径大约10-30公里设置为15瓦、近半径2-3公里设置为1-5瓦; 频率：推荐使用默认的458.050,但与外界干扰时可向高波段或低波段调整,调整方法：在电台屏上按上、下箭头指示选择,然后按回车键确认;二、 RTK手簿操作1、桌面图标（1）回收站、 2我的设备即我的电脑、3HCGPRS图标—设置接收机模式设置、4HCGPS…—设置接收机启动设置、5RTKCE—操作软件;2、蓝牙连接启动RTKCE双击或按键盘快捷键——配置——手簿端口配置——连接类型选蓝牙——配置——搜索——绑定移动站GNSS900589—绑定——退出——确定;注：移动站接收机为单数号,并直接安有外天线;基站按收机为双数号,蘑菇头下没外天线;3、设置接收机配置——移动站参数——移动站选项——天线高度杆高为2米,无特殊情况时输2米——天线类型选X90——测量到——天线底部——确定;4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式选电台模式——当前频率选与电台一致的频率,例如推荐采用默认的458.050——设置——接受;5、启动移动站接收机测量——启动移动站接收机——固定后可操作;6、新建任务工作文件文件——新建任务——输入任务名称——选坐标系统例选BEIJING54坐标系统——接受——文件——保存任务此必须操作步,测量过程中程序会每10秒自动保存一次,防数据丢失——文件——当前坐标参数——修改中央子午线我地区选用117度——确定;7、点校正每新建一次任务需执行一次点校正,但不必建球,华测RTK已在出厂前将球内设完成,在全国范围内可不再建球使用点校正分两步,可先做第一步,也可先做第二步第一步：键入——点——输点名称自己命名——输X、Y、H坐标值和高程值原已知点的值——控制点打“勾”——保存;第一点完成并且接点数重复操作键入所有参与点校正的点的坐标及高程值,至完成第二步：测量——点——输点名称与第一步时的点对应测量,但不可重名,即在同一点上进行第二次测量,点名称不能相同,可人为的在心里分开记得——测量测量的位置在下面,必须汽泡居中后测量——找坐标文件——元素管理器——点管理器——细节或双击点校正：测量——点校正——对话框点增加——网格点名称已知点输入的点——加载出现已输入的坐标值——确定——GPS点名称测点与输入点相对应的同一个点两次虽点名称不同,但同一个点重要加载出现测得的坐标值——确定——校正方法选水平和垂直——确定：重复以上步骤,直到全部增加上为止,然后点计算——确定——出现两个对话框,点确定即可; 以上一、二步骤完成后可以进行测量了建议：一般使用4个点做点校正,至少3个点,点的分布要能覆盖整个测区三、进入到同一测区或重新关开机后的测量偏置选用同一工作任务名称时如重新设置任务时可按一、二步骤重做一遍可按以下步骤偏置：测量——测量点——扶正测杆点测量必须是上次测量过的扶正后的点显示下一点号表示当前点已测量完成——取消——文件——元素管理器——点管理器——选中刚测的点——细节——重测当地坐标——直接输入刚测点的坐标在当地处输入或加载到上次此点的测值——确定——确定——开始测量开始测量的步骤：测量——测量点——点屏上的测点钮或直接按键盘上的回车键,此时已时行测量并存了测点值,测完点后看坐标值：在测量的界面内点取消——文件——元素管理器——点管理器——能看到四、使用本地坐标时的设置文件——新建任务输名称——坐标系统选beijing54——接受——键入——点——点名称处输点名——输假设北X、东Y、高Z坐标和高程值——保存——退出——测量——测量点——测量测假设的那个点——取消——测量——点校正——增加——网格点名称选假设值——GPS点名称——加载——现测点值——确定——计算——确定——出现了要把当前-----对话框,点确定——再次出现要把坐库------对话框,点确定;到此就完成本地坐标设置了; 五、手簿文件导出打开RTKCE——文件——打开任务——选定要导出的文件——接受——文件——导出——点坐标导出——在<导出的文件名>处输入导出的文件名——导出格式选定导出格式,推荐CASS格式,此为DAT格式,还有CSV格式可选——确定——退出——确定——到手簿桌面点我的设备——打开programfice文件夹——RTKCE文件夹——选择要导出的文件——剪切或复制——向上或关闭界面——桌面我的设备——打开STORAGECARDU盘界面——粘贴本界面内——连接电脑复制到电脑中;。
华测RTK基本操作步骤说明
华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。
功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。
频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。
二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。
2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。
注：移动站接收机为单数号，并直接安有外天线。
基站按收机为双数号，蘑菇头下没外天线。
3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。
4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。
5、启动移动站接收机测量——启动移动站接收机——固定后可操作。
6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。
7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

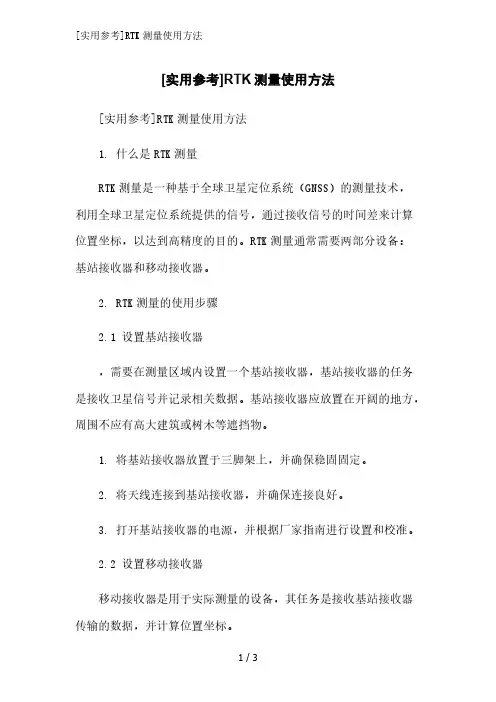

[实用参考]RTK测量使用方法精简版范文
![[实用参考]RTK测量使用方法精简版范文](https://img.taocdn.com/s3/m/83116ba3534de518964bcf84b9d528ea80c72f5d.png)
[实用参考]RTK测量使用方法[实用参考]RTK测量使用方法1. 什么是RTK测量RTK测量是一种基于全球卫星定位系统（GNSS）的测量技术，利用全球卫星定位系统提供的信号，通过接收信号的时间差来计算位置坐标，以达到高精度的目的。
RTK测量通常需要两部分设备：基站接收器和移动接收器。
2. RTK测量的使用步骤2.1 设置基站接收器，需要在测量区域内设置一个基站接收器，基站接收器的任务是接收卫星信号并记录相关数据。
基站接收器应放置在开阔的地方，周围不应有高大建筑或树木等遮挡物。
1. 将基站接收器放置于三脚架上，并确保稳固固定。
2. 将天线连接到基站接收器，并确保连接良好。
3. 打开基站接收器的电源，并根据厂家指南进行设置和校准。
2.2 设置移动接收器移动接收器是用于实际测量的设备，其任务是接收基站接收器传输的数据，并计算位置坐标。
1. 将移动接收器打开并连接到基站接收器。
2. 在移动接收器上选择合适的测量模式和参数设置，如测量精度、坐标系等。
3. 移动接收器将自动搜索并与基站接收器建立通信。
2.3 进行测量完成接收器的设置后，即可开始进行测量。
1. 在移动接收器上选择开始测量。
2. 移动接受器将通过接收基站接收器的数据进行实时定位，并实时更新位置坐标。
3. 移动接收器可以记录测量数据，并在测量完成后进行导出和分析。
3. RTK测量的注意事项在使用RTK测量时，需要保证基站接收器和移动接收器之间的通信畅通，通常采用无线通信方式。
RTK测量需要较长的时间来获取高精度的测量结果，在进行测量时需耐心等待。
在选取测量点时，应避免在有高大建筑物或树木等遮挡物的地方，以免影响卫星信号接收。
以上是RTK测量的使用方法的基本步骤和注意事项，希望对您有所帮助。
RTK测量技术不断发展，可能会出现更多高效且精确的测量设备。
最新华测RTK基本操作步骤说明学习资料
华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。
功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。
频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。
二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。
2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。
注：移动站接收机为单数号，并直接安有外天线。
基站按收机为双数号，蘑菇头下没外天线。
3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。
4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。
5、启动移动站接收机测量——启动移动站接收机——固定后可操作。
6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。
7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。
华测RTK使用1
华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。
功率：远半径（大约10-20公里）设置为20瓦、近半径（2-3公里）设置为1-5瓦。
频率：推荐使用默认的456.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。
二、RTK手簿操作1、桌面图标（1）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。
2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（单号）—选定—绑定——退出——确定。
注：移动站接收机为单数号，并直接安有外天线。
基站按收机为双数号，蘑菇头下没外天线。
3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X91）——测量到——天线底部——确定。
4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。
5、启动移动站接收机测量——启动移动站接收机——固定后可操作。
6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——配置——坐标系管理——修改中央子午线—水平和垂直（√去掉）—确定。
7、点校正（每新建一次任务需执行一次点校正）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。
第一点完成并且接点数重复操作键入所有参与点校正的点的坐标及高程值，至完成第二步：测量——测量点——输点名称（与第一步时的点对应测量，但不可重名，即在同一点上进行第二次测量，点名称不能相同，可人为的在心里分开记得）——测量（测量的位置在下面），（必须汽泡居中后测量）点校正：测量——点校正——对话框点增加——网格点名称（选定已知点（输入的点））——确定——GPS点名称（选定测点（与输入点相对应的同一个点（两次虽点名称不同，但同一个点）（重要）——确定——校正方法（根据已知点精度选择水平、垂直或者水平+垂直）——确定：重复以上步骤，直到全部增加上为止，然后点计算——确定——出现两个对话框，点确定即可。
华测RTK使用方法完整版
华测RTK使用方法完整版华测R T K使用方法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]华测RTK（电台模式）简易操作步骤一、仪器架设（一)基准站的架设基准站一定要架设在视野比较开阔，周围环境比较空旷的地方，地势比较高的地方；避免架在高压输变电设备附近、无线电通讯设备收发天线旁边、树阴下以及水边，这些都对GPS信号的接收以及无线电信号的发射产生不同程度的影响。
一、架好三脚架，放电台天线的三脚架最好放到高一些的位置，两个三脚架之间保持至少三米的距离；二、固定好基座和基准站接收机（如果架在已知点上，要做严格的对中整平）安装好电台发射天线，把电台挂在三脚架上；三、基准站接收机开机（自启动基准站）；四、设置好电台频率和功率（一般10-15W）；五、查看电台灯（红灯）和基站信号灯（绿灯），若一秒闪烁一次，则表示正常。
（二)移动站的操作移动站开机，连上棒状天线，固定在2米碳纤对中杆上。
设置工作模式为电台模式、频率和电台频率一致。
广播格式与基站广播格式一致。
等到移动站绿灯闪、测地通显示“固定”以后，就可以进行测量和采样工作了。
二、手薄使用若已有控制点，如A、B、C（至少需三个以上）1、打开测定通【RTKCE】2、【文件】→【新建任务】输入“任务名称”和选择“坐标系统”3、【配置】→【坐标系管理】①更改“中央子午线”（可以通过测量一个任意点，然后查看其【细节】，从中获取）②【水平平差】、【垂直平差】，未作点校正之前，不得“勾选”。
③文件→保存任务。
4、【配置】→【手薄端口配置】A、打开电源键即可开机。
【连接类型：蓝牙】→【配置】→【搜索】→【绑定】→【退出】→【确定】B、若出现单点，表示蓝牙连接成功。
C、第一次运用时需进行【搜索】，以后重复使用时仪器会默认上一次自动连接绑定蓝牙。
D、通过查看基站电台的频率，然后在RTKCE→配置→移动站参数→内置电台和GPRS→选择电台模式→输入频率→点击设置后查看流动站信号灯灯，若查分信号灯（绿灯）一秒闪烁一次，则表示正常。
华星RTK作说明书
录目第一章华星RTK GPS系统概述 (3)§1.1 华星RTK GPS系统创新技术 (3)§1.2 技术参数与性能特点 (4)§1.3数据传输模式 (6)§1.4基准站示意图 (8)§1.5移动站示意图 (10)第二章接收机设置 (13)§2.1工作模式 (13)§2.2 控制面板说明 (13)第三章数据链电台 (16)第四章电源 (26)§4.1 电池充电 (26)§4.2 锂电池安装与拆卸方法 (26)第五章内置GPRS模块 (29)§5.1安装SIM卡 (30)§5.2拆卸SIM卡 (30)第六章静态测量数据下载 (31)§6.1数据下载 (31)§6.2接收机管理软件 (32)第七章作业模式 (34)§7.1使用URS电台作业 (34)§7.2使用内置GPRS数据链作业 (35)§7.3 水上测量 (36)§7.4 双频静态测量 (37)第八章注意事项 (39)1+第九章华星GIS数据采集器 (40)§9.1认识华星GIS+数据采集器 (40)§9.2如何取出和安装电池 (42)§9.3如何取出和放入触摸笔 (43)§9.4如何开机 (44)§9.5如何获取数据到电脑 (44)§9.6如何安装和取出MicroSD卡 (47)2第一章华星RTK GPS系统概述华星RTK GPS是广州华星定位技术有限公司创新推出全新一代基于CORS技术的RTK系统。
系统采用超长距离RTK技术，第三代GPS卫星L5信号接收技术。
系统引入语音智能技术实现―语音导航操作‖，对仪器主机操作全过程语音提示；融入U盘式文件管理技术，拖拽式文件下载；一体化全内置加固机身，军标三防设计，更适应野外环境的细节考虑；成熟的GSM/CDMA网络传输技术，GSM/CDMA/UHF轻松一键切换。
RTK的使用手册
单击“确定”，工程建立完毕，可 以开始使用 然后打开工程
打开一个已经存在的工程， 例如要打开工程20100526， 打开 EGJobs→20100526→20 100526.eg，20100526.eg 是一个系统参数设置文件， 每打开工程时都必须要选 择“工程名.eg”才可。
校正
当移动站在已知点水平对中并达到固 定解以后软件进行以下操作才有效。
点的类型
数据导出
• 操作：工程→文件导入导出→文件导出
选择文件输出 的格式及路径
打开“文件导出”，在数据格 式里面选择需要输出的格式
最后单击“导出”
• 数据文件保存在“\Storage Card\EGJobs\20100526\data\”里面 • 导出的数据连接电脑，可在上述文件夹里 找到所需文件。然后就可以复制使用了。
数据采集
• 按“A”键，存储当前点坐标，输入天线高， 继续存点时，点名将自动累加，在图中界 面中我们可以看到高程“H”值为“55.903”，
•这里看到的高程为天 线相位中心的高程，当 这个点保存到坐标管理 库里以后软件会自动减 去2米的天线杆高，我 们再打开坐标管理库看 到的该点的高程即为测 量点的实际高程。连续 按两次“B“键，可以查 看所测量坐标。
打开文件选择要 导入的参数文件， 点击OK
• 在导入文件类型的下拉选项框中选择要导 入的参数的文件类型，主要有南方加密参 数文件、天宝参数文件等。 • 而南方加密参数文件、天宝参数文件都需 要用其他软件进行编辑。 • 下面介绍另外的输入数据方式。
操作:输入-坐标管理库。
单击“增加”
输入点的所有信息，并选择坐标类型和 属性类型后，单击“确定”，增加点完 成，可以在坐标管理库中查看输入的点
华测RTK基本操作步骤说明
华测RTK使用常规操作说明一、电台的设置功频设置——分功率和频率设置..功率：远半径大约10-30公里设置为15瓦、近半径2-3公里设置为1-5瓦..频率：推荐使用默认的458.050;但与外界干扰时可向高波段或低波段调整;调整方法：在电台屏上按上、下箭头指示选择;然后按回车键确认..二、 RTK手簿操作1、桌面图标（1）回收站、 2我的设备即我的电脑、3HCGPRS图标—设置接收机模式设置、4HCGPS…—设置接收机启动设置、5RTKCE—操作软件..2、蓝牙连接启动RTKCE双击或按键盘快捷键——配置——手簿端口配置——连接类型选蓝牙——配置——搜索——绑定移动站GNSS900589—绑定——退出——确定..注：移动站接收机为单数号;并直接安有外天线..基站按收机为双数号;蘑菇头下没外天线..3、设置接收机配置——移动站参数——移动站选项——天线高度杆高为2米;无特殊情况时输2米——天线类型选X90——测量到——天线底部——确定..4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式选电台模式——当前频率选与电台一致的频率;例如推荐采用默认的458.050——设置——接受..5、启动移动站接收机测量——启动移动站接收机——固定后可操作..6、新建任务工作文件文件——新建任务——输入任务名称——选坐标系统例选BEIJING54坐标系统——接受——文件——保存任务此必须操作步;测量过程中程序会每10秒自动保存一次;防数据丢失——文件——当前坐标参数——修改中央子午线我地区选用117度——确定..7、点校正每新建一次任务需执行一次点校正;但不必建球;华测RTK已在出厂前将球内设完成;在全国范围内可不再建球使用点校正分两步;可先做第一步;也可先做第二步第一步：键入——点——输点名称自己命名——输X、Y、H坐标值和高程值原已知点的值——控制点打“勾”——保存..第一点完成并且接点数重复操作键入所有参与点校正的点的坐标及高程值;至完成第二步：测量——点——输点名称与第一步时的点对应测量;但不可重名;即在同一点上进行第二次测量;点名称不能相同;可人为的在心里分开记得——测量测量的位置在下面;必须汽泡居中后测量——找坐标文件——元素管理器——点管理器——细节或双击点校正：测量——点校正——对话框点增加——网格点名称已知点输入的点——加载出现已输入的坐标值——确定——GPS点名称测点与输入点相对应的同一个点两次虽点名称不同;但同一个点重要加载出现测得的坐标值——确定——校正方法选水平和垂直——确定：重复以上步骤;直到全部增加上为止;然后点计算——确定——出现两个对话框;点确定即可..以上一、二步骤完成后可以进行测量了建议：一般使用4个点做点校正;至少3个点;点的分布要能覆盖整个测区三、进入到同一测区或重新关开机后的测量偏置选用同一工作任务名称时如重新设置任务时可按一、二步骤重做一遍可按以下步骤偏置：测量——测量点——扶正测杆点测量必须是上次测量过的扶正后的点显示下一点号表示当前点已测量完成——取消——文件——元素管理器——点管理器——选中刚测的点——细节——重测当地坐标——直接输入刚测点的坐标在当地处输入或加载到上次此点的测值——确定——确定——开始测量开始测量的步骤：测量——测量点——点屏上的测点钮或直接按键盘上的回车键;此时已时行测量并存了测点值;测完点后看坐标值：在测量的界面内点取消——文件——元素管理器——点管理器——能看到四、使用本地坐标时的设置文件——新建任务输名称——坐标系统选beijing54——接受——键入——点——点名称处输点名——输假设北X、东Y、高Z坐标和高程值——保存——退出——测量——测量点——测量测假设的那个点——取消——测量——点校正——增加——网格点名称选假设值——GPS点名称——加载——现测点值——确定——计算——确定——出现了要把当前-----对话框;点确定——再次出现要把坐库------对话框;点确定..到此就完成本地坐标设置了..五、手簿文件导出打开RTKCE——文件——打开任务——选定要导出的文件——接受——文件——导出——点坐标导出——在<导出的文件名>处输入导出的文件名——导出格式选定导出格式;推荐CASS格式;此为DAT格式;还有CSV格式可选——确定——退出——确定——到手簿桌面点我的设备——打开programfice文件夹——RTKCE文件夹——选择要导出的文件——剪切或复制——向上或关闭界面——桌面我的设备——打开STORAGECARDU盘界面——粘贴本界面内——连接电脑复制到电脑中..。
华星RTK_GPS系列采集程序
目录第一章软件简介及简易操作流程 (3)1.1 软件简介 (3)1.2 软件简易操作流程 (5)第二章项目 (22)2.1项目信息 (22)2.2坐标系统 (23)2.3记录点库 (23)2.4放样点库 (25)2.5控制点库 (27)2.6横断面点库 (28)2.7更新点库 (29)第三章 GPS (30)3.1连接GPS (30)3.2演示模式 (31)3.3位置信息 (33)3.4卫星信息 (35)3.5差分站信息 (37)3.6天线设置 (38)3.7基准站设置 (40)3.8移动站设置 (44)3.9远端设置基准站 (48)3.10接收机信息 (48)3.11数据调试 (50)第四章参数 (52)4.1坐标系统 (52)4.2参数计算 (57)4.3 点校验 (58)第五章工具 (61)5.1角度换算 (61)5.2坐标换算 (61)5.3面积计算 (62)5.4距离方位 (64)5.5间接测量 (64)第六章测量 (67)6.1碎部测量 (67)6.2点放样 (74)6.3线放样 (75)第七章道路 (80)7.1平面设计与文件编辑 (80)7.2纵断面设计与文件编辑 (86)7.3横断面设计与文件编辑 (87)7.4道路放样 (89)7.5横断面采集 (91)第八章配置 (94)8.1软件配置 (94)8.2配色方案 (94)第九章符号释义 (98)9.1一般符号 (98)9.2按钮图形 (98)9.3当前位置信息栏 (99)9.4电量状态栏 (100)9.5卫星状态栏 (100)9.6解状态/质量栏 (100)第十章 GIS+数据采集器及其与电脑通讯 (102)10.1 GIS+数据采集器 (102)10.2安装GIS+数据采集器 (105)10.3 GIS+数据采集器与电脑通讯 (109)第十一章附录 (112)11.1键盘输入 (112)11.2点信息录入 (112)11.3快捷键 (113)11.4 文件格式（道路文件） (113)11.5文件格式（点库） (116)11.6 程序结构与路径 (118)11.7 A6 简易硬件操作 (118)11.8 仪器常见问题及解决方法 (122)第一章软件简介及简易操作流程1.1 软件简介华星RTK GPS系列采集程序是华星公司开发出的一款基于道路施工测量的多功能数据采集器软件，华星GPS采集程序基于道路工程测量行业的应用需求，广泛征集行业客户的建议，集实际工程经验和GPS作业优势于一体，软件不只是主要有以下几个方面特点：一、全球化1、中英文界面实时切换功能、内置各国常用椭球参数、转换基准。
RTK操作说明(很全面很详细的)
十、线路放样---参数设置
十、线路放样---参数设置
最小值，最大值：点放样下面的圆圈提示和报警提示，当离放样点的距离小 于最大值并且选择了声音提示时，就给出声音提示。
北方向、线方向：线路放样和点放样两种方向指示模式的互相切换。 属性赋值里程：测量点时是否把里程作为属性。 显示所有放样路线：如果选择了就显示所有的放样路线。 显示标志点：如果选择了就在图中显示所有的标志点。 显示加桩点：如果选择了就在图中显示所有的加桩点。
七、碎部点测量---手动采集
七、碎部点测量---自动采集
八、点放样
八、点放样----增加放样点
八、点放样----确定放样点位
九、直线放样---增加放样直线
九、直线放样---确定直线位置
十、线路放样----线路设置
根据线路设计所 需要的设计要素按照软 件菜单提示录入后，软 件按要求计算出线路点 坐标和图形。道路设计 菜单包括两种道路设计 模式：元素模式和交点 模式
静态/GPRS/ 数据链灯 GSM指示灯
卫星/蓝 牙灯
电源灯
开关键
三、注意事项------基准站架设
基准站架设的好坏，将影响移动站工作的速度，并对移动站 测量质量有着深远的影响，因此用户注意使观测站位置具有以下 条件： 在10度截止高度角以上的空间部应没有障碍物； 邻近不应有强电磁辐射源，比如电视发射塔、雷达电视发射天线 等，以免对RTK电信号造成干扰，离其距离不得小于200m； 基准站最好选在地势相对高的地方以利于电台的作用距离； 地面稳固，易于点的保存。 用户如果在树木等对电磁传播影响较大的物体下设站，当接收机 工作时，接收的卫星信号将产生畸变，影响RTK的差分质量，使 得移动站很难FIXED。
3填写七参数设置未启用可以不填写和高程拟合参数设置未启用可以不填写最后确定工程新建完毕五参数设置作业文件名五参数设置椭球设置五参数设置投影参数设置五参数设置四参数设置五参数设置七参数设置五参数设置高程拟合参数设置六求转换参数控制点坐标库六求转换参数输入已知坐标六求转换参数增加原始点坐标六求转换参数保存及查看参数七碎部点测量手动采集七碎部点测量自动采集八点放样八点放样增加放样点八点放样确定放样点位九直线放样增加放样直线九直线放样确定直线位置十线路放样线路设置根据线路设计所需要
RTK简明操作手册
RTK简明操作手册1、新建工程：点击屏幕上的FDC图标，进入如图1-1所示界面，显示了最近的工程信息。
选择新建工程，输入工程名称之后，点击OK按纽，画面（图1-2）问是否创建点，点击是（Y）按纽，进入画面（如图1-3）。
输入点名，描述以及点的三维坐标（N，E，EL）和WGS-841-4）。
注意：如果有一个控制点，就输入一个，若有两个，就输入两个，依此类推。
图1-1 图1-2图1-3 图1-42、基准站设置：点击基站设置的图标，弹出基站设置对话框，如图3-2-1。
1GPS单点定位点位的详细信息。
（1）可以在在纬度、经度和椭球高三栏中分别输入实际值，（2）命名基准点：命名一个基准点，保存到点表中。
（3）从点表中选：弹出点表对话框，从列表选中点后，该点就作为基准点。
（4）从图上选：弹出地图对话框,图上注明了点的示意图,根据情况单击选点（5）显示点信息：显示了该点的种类、坐标，以及在图上的位置GPS单点定位坐标。
图3-2-1 图3-2-22、设置天线：（1）型号：选择您所需要的一种类型。
选择了一个天线形号之后，在半径、偏移输入框中会出现对应数值。
（2）高度：选择斜高或垂高后，输入量取的数值。
（3）半径、偏移：修改天线盘半径和天线附加高的数值。
图3-2-41.1 流动站设置在点击移动站设置的图标后，弹出流动站设置界面，如图3-3-1：图3-3-1基准站设置在N点，移动站没有设置的条件下，显示了基准站的坐标，获取基站点的纬度、经度和大地高。
也可以点击“从基准站”获取。
1.2 控制点用于计算或者检核投影解算中的控制点。
点击控制点图标，进入控制点界面（图3-4-1）：1．点名：在输入框中输入控制点名。
2．描述：输入关于该点的种类以上两者也可以从列表、地图中选择3．点信息，显示（1）该点的N坐标、E坐标、高程、纬度、经度、椭球高（2）GPS控制点：选中该复选框时，该点为GPS控制点（3）参与水平投影转换参数解算（4）参与垂直投影转换参数解算4GPS状态界面，显示接收机详细信息。
华测RTK基本操作
华测RTK基本操作一、设置基准站和移动站1.设置基准站：首先找到合适的位置，安装好基准站设备，并确保设备连接稳定。
2.设置移动站：在进行测量前，需要将移动站设置为"移动"模式，通过设置设备参数来配置移动站。
二、进行RTK测量1.连接基准站：打开移动站设备，选择连接基准站，在接收器设备中选择基准站的信号。
2.启动RTK测量：在移动站设备中，选择RTK测量模式，并确保设备能够接收到卫星信号。
3.数据采集：启动RTK测量后，设备会自动开始采集数据，并进行数据处理。
移动站设备会通过接收基准站的信号来实现高精度测量。
4.数据处理：移动站设备会将采集到的数据发送给基准站进行处理，通过比较基准站和移动站之间的数据差异，可以得到更精确的测量结果。
5.实时动态定位：华测RTK技术可以实现实时动态定位，通过不断采集和处理数据，可以快速获得当前位置的准确坐标。
三、数据导出与处理1.数据导出：华测RTK系统可以将采集到的数据导出到计算机或其他设备上进行处理。
通过连接设备，可以将数据传输到外部存储设备上，例如U盘或计算机。
2.数据处理：导出的数据可以使用专业的测量软件进行处理，根据需要生成报告、图表和分析结果。
测量数据可以进行坐标转换、错略处理等操作，以获得更准确的结果。
四、注意事项1.设备校准：在使用华测RTK系统前，需要对设备进行校准。
校准包括每天的频率计算和接收机挂在站位校准。
2.移动站放置：移动站设备在测量过程中需要放置在合适的位置，确保设备能够稳定接收到卫星信号。
3.多次测量：为了获得更精确的结果，建议进行多次测量，对结果进行比较和验证。
以上是华测RTK系统的基本操作介绍，通过正确的设置和操作，可以实现高精度的测量和定位。
华测RTK系统广泛应用于工程测量、地理信息系统以及土地测量等领域，提高了测量的精确性和效率。
[实用参考]RTK测量使用方法
![[实用参考]RTK测量使用方法](https://img.taocdn.com/s3/m/2dffbceac0c708a1284ac850ad02de80d4d80686.png)
实用参考RTK测量使用方法RTK测量使用方法第一章介绍1. 概述本文档介绍了RTK测量的使用方法。
RTK测量是一种高精度的实时定位技术，可以用于测量地面上的点的位置和高程。
2. 目的本文档的目的是向用户提供关于使用RTK测量技术的详细指导，包括测量前的准备工作、仪器设置、数据采集和后续数据处理等方面的内容。
3. 适用范围本文档适用于所有使用RTK测量技术进行测量工作的用户，包括专业测量人员和相关技术人员。
第二章准备工作1. 设备准备在进行RTK测量前，需要准备以下设备：●RTK测量仪：包括基站和移动终端设备。
●GNSS接收器：用于接收卫星信号。
●三脚架和测量杆：用于支撑和定位测量仪。
●数据存储设备：用于存储采集的测量数据。
2. 测量点选择在进行RTK测量前，需要选择测量点。
测量点的选择应符合实际测量需求，包括测量对象的类型和精确度要求等。
3. 环境调查在进行RTK测量前，需要对测量环境进行调查，包括周围建筑物、地形地貌、植被等情况的了解。
这些信息对于后续数据处理和解算结果的精确度有重要影响。
第三章测量过程1. 基站设置在进行RTK测量前，需要对基站进行设置。
基站的设置包括选择合适的位置、调整仪器参数、设置起点坐标等。
2. 移动终端设置在进行RTK测量前，需要对移动终端进行设置。
移动终端的设置包括选择合适的位置、调整仪器参数、设置采样间隔等。
3. 数据采集在进行RTK测量时，需要进行数据采集。
数据采集包括启动测量仪器、进行实时采样、记录测量数据等步骤。
4. 数据处理在进行RTK测量后，需要对采集的数据进行处理。
数据处理包括数据传输、数据解算、坐标转换等过程。
根据实际需求，可以选择不同的数据处理软件进行处理。
第四章数据处理1. 数据传输将采集到的测量数据传输到数据处理软件中。
2. 数据解算使用数据处理软件对传输过来的数据进行解算，得到测量结果。
3. 坐标转换根据测量需求，将解算得到的坐标进行转换，以适应不同的坐标系统和地理坐标系。
华星RTK GPS系列硬件操作说明书
目录第一章华星RTK GPS系统概述 (3)§1.1 华星RTK GPS系统创新技术 (3)§1.2 技术参数与性能特点 (4)§1.3数据传输模式 (6)§1.4基准站示意图 (8)§1.5移动站示意图 (10)第二章接收机设置 (13)§2.1工作模式 (13)§2.2 控制面板说明 (13)第三章数据链电台 (16)第四章电源 (26)§4.1 电池充电 (26)§4.2 锂电池安装与拆卸方法 (26)第五章内置GPRS模块 (29)§5.1安装SIM卡 (30)§5.2拆卸SIM卡 (30)第六章静态测量数据下载 (31)§6.1数据下载 (31)§6.2接收机管理软件 (32)第七章作业模式 (34)§7.1使用URS电台作业 (34)§7.2使用内置GPRS数据链作业 (35)§7.3 水上测量 (36)§7.4 双频静态测量 (37)第八章注意事项 (39)第九章华星GIS+数据采集器 (40)§9.1认识华星GIS+数据采集器 (40)§9.2如何取出和安装电池 (42)§9.3如何取出和放入触摸笔 (43)§9.4如何开机 (44)§9.5如何获取数据到电脑 (44)§9.6如何安装和取出MicroSD卡 (47)第一章华星RTK GPS系统概述华星RTK GPS是广州华星定位技术有限公司创新推出全新一代基于CORS技术的RTK系统。
系统采用超长距离RTK技术，第三代GPS卫星L5信号接收技术。
系统引入语音智能技术实现“语音导航操作”，对仪器主机操作全过程语音提示；融入U盘式文件管理技术，拖拽式文件下载；一体化全内置加固机身，军标三防设计，更适应野外环境的细节考虑；成熟的GSM/CDMA网络传输技术，GSM/CDMA/UHF轻松一键切换。
