电缆桥架施工组织设计一、任务背景电缆桥架是一种用于电缆敷设和保护的设施，广泛应用于建造、工业园区、机场、地铁等场所。
为了确保电缆桥架施工的顺利进行，提高施工效率和质量，特制定本施工组织设计。
二、施工目标1. 安全施工：确保施工过程中人员和设备的安全。
2. 提高施工效率：合理安排施工工序，提高施工效率。
3. 保证施工质量：严格按照像关标准和规范进行施工，确保施工质量符合要求。
4. 环境保护：减少施工对周边环境的影响，做到绿色施工。
三、施工组织设计内容1. 施工前准备1.1 确定施工队伍：根据工程规模和施工难度，组建专业施工队伍，包括施工人员、监理人员和安全人员等。
1.2 制定施工计划：根据工程进度和资源情况，制定详细的施工计划，包括施工工序、施工时间和施工顺序等。
1.3 采购材料设备：根据施工计划，及时采购所需的电缆桥架材料和施工设备，并进行验收和入库管理。
2. 施工工序及安全措施2.1 基础施工：根据设计要求，进行电缆桥架的基础施工，包括基坑开挖、基础浇筑等。
施工过程中，要确保基坑的安全，采取防坍塌措施，配备专业人员进行监控。
2.2 桥架安装：根据设计图纸，进行电缆桥架的安装，包括支架安装、横梁安装、纵梁安装等。
施工过程中，要注意安全操作，采取防护措施，确保施工人员的安全。
2.3 电缆敷设：根据设计要求，进行电缆的敷设，包括电缆的引入、固定和连接等。
施工过程中，要注意电缆的保护，避免损坏和短路。
2.4 完工验收：施工完成后，进行完工验收，包括施工质量、施工图纸符合性、施工记录等。
确保施工质量符合要求，达到设计要求。
3. 施工安全措施3.1 安全教育培训：在施工前，对施工人员进行安全教育培训，提高其安全意识和操作技能。
3.2 安全防护设施：在施工现场设置安全警示标志，配备安全帽、防护眼镜、防护手套等个人防护装备，确保施工人员的人身安全。
3.3 安全监控：在施工现场设置监控设备，对施工过程进行实时监控，及时发现并处理安全隐患。
电缆桥架施工组织设计

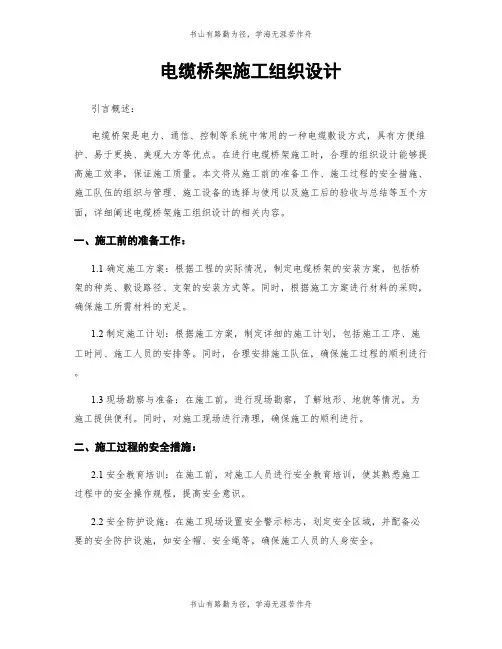

电缆桥架施工组织设计引言概述：电缆桥架是电力、通信、控制等系统中常用的一种电缆敷设方式，具有方便维护、易于更换、美观大方等优点。
在进行电缆桥架施工时，合理的组织设计能够提高施工效率，保证施工质量。
本文将从施工前的准备工作、施工过程的安全措施、施工队伍的组织与管理、施工设备的选择与使用以及施工后的验收与总结等五个方面，详细阐述电缆桥架施工组织设计的相关内容。
一、施工前的准备工作：1.1 确定施工方案：根据工程的实际情况，制定电缆桥架的安装方案，包括桥架的种类、敷设路径、支架的安装方式等。
同时，根据施工方案进行材料的采购，确保施工所需材料的充足。
1.2 制定施工计划：根据施工方案，制定详细的施工计划，包括施工工序、施工时间、施工人员的安排等。
同时，合理安排施工队伍，确保施工过程的顺利进行。
1.3 现场勘察与准备：在施工前，进行现场勘察，了解地形、地貌等情况，为施工提供便利。
同时，对施工现场进行清理，确保施工的顺利进行。
二、施工过程的安全措施：2.1 安全教育培训：在施工前，对施工人员进行安全教育培训，使其熟悉施工过程中的安全操作规程，提高安全意识。
2.2 安全防护设施：在施工现场设置安全警示标志，划定安全区域，并配备必要的安全防护设施，如安全帽、安全绳等，确保施工人员的人身安全。
2.3 安全监控与检查：在施工过程中，设置专人负责安全监控，及时发现并解决施工中的安全隐患，定期进行安全检查，确保施工过程的安全进行。
三、施工队伍的组织与管理：3.1 人员分工与培训：根据施工计划，合理分工，明确每个人员的职责，确保施工过程的有序进行。
同时，对施工人员进行技术培训，提高其专业水平。
3.2 管理与协调：设置专人负责施工队伍的管理与协调工作，及时解决施工过程中的问题，确保施工进度的顺利进行。
3.3 沟通与协作：加强施工队伍内部的沟通与协作，提高团队的凝聚力和协作能力，确保施工质量的达标。
四、施工设备的选择与使用：4.1 设备选型：根据施工方案，选择适合的施工设备，如吊车、叉车等，确保施工的顺利进行。
电缆桥架施工组织设计

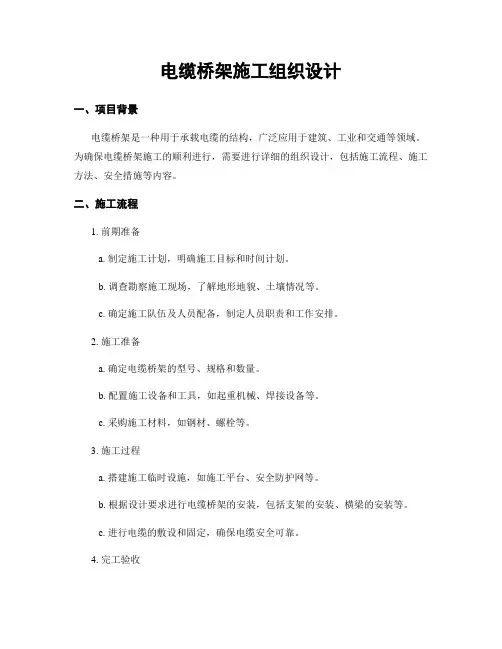

电缆桥架施工组织设计一、项目背景电缆桥架是一种用于承载电缆的结构，广泛应用于建筑、工业和交通等领域。
为确保电缆桥架施工的顺利进行，需要进行详细的组织设计，包括施工流程、施工方法、安全措施等内容。
二、施工流程1. 前期准备a. 制定施工计划，明确施工目标和时间计划。
b. 调查勘察施工现场，了解地形地貌、土壤情况等。
c. 确定施工队伍及人员配备，制定人员职责和工作安排。
2. 施工准备a. 确定电缆桥架的型号、规格和数量。
b. 配置施工设备和工具，如起重机械、焊接设备等。
c. 采购施工材料，如钢材、螺栓等。
3. 施工过程a. 搭建施工临时设施，如施工平台、安全防护网等。
b. 根据设计要求进行电缆桥架的安装，包括支架的安装、横梁的安装等。
c. 进行电缆的敷设和固定，确保电缆安全可靠。
4. 完工验收a. 对施工质量进行检查和评估，确保符合设计要求。
b. 进行电缆的试运行和测试，确保电缆正常运行。
c. 编制施工记录和验收报告，归档保存。
三、施工方法1. 桥架安装方法a. 预制安装：将电缆桥架在工厂进行预制，然后运输到施工现场进行安装。
b. 现场安装：直接在施工现场进行电缆桥架的组装和安装。
2. 电缆敷设方法a. 直埋敷设：将电缆直接埋入地下，适用于地面无障碍的情况。
b. 桥架敷设：将电缆放置在电缆桥架上，适用于跨越河流、道路等情况。
c. 掩埋敷设：将电缆埋入地下，并进行覆土，适用于需要保护电缆的情况。
四、安全措施1. 安全培训：对施工人员进行电缆桥架施工安全知识的培训，提高他们的安全意识。
2. 安全防护：搭建安全防护网、设置警示标志，确保施工现场的安全。
3. 作业许可：制定施工作业许可制度，确保施工按照规定进行。
4. 现场监控：设置监控摄像头，及时发现和处理施工现场的安全问题。
5. 紧急救援：配备急救设备和人员，应对突发事故。
五、施工质量控制1. 施工方案审核：对施工方案进行审核，确保符合设计要求和标准规范。
电缆桥架施工组织设计

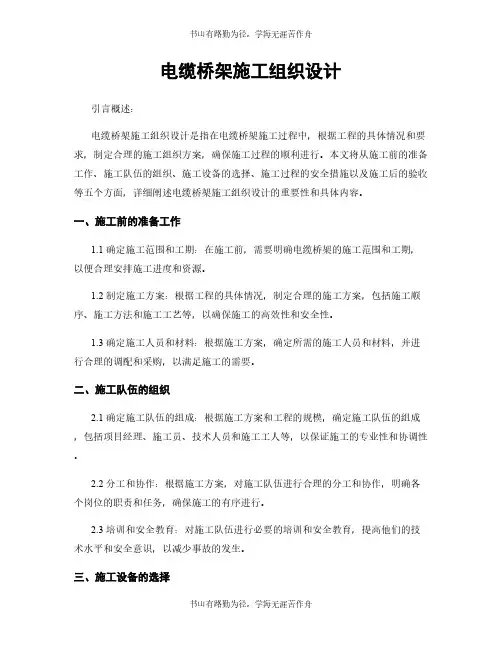

电缆桥架施工组织设计引言概述：电缆桥架施工组织设计是指在电缆桥架施工过程中，根据工程的具体情况和要求，制定合理的施工组织方案，确保施工过程的顺利进行。
本文将从施工前的准备工作、施工队伍的组织、施工设备的选择、施工过程的安全措施以及施工后的验收等五个方面，详细阐述电缆桥架施工组织设计的重要性和具体内容。
一、施工前的准备工作1.1 确定施工范围和工期：在施工前，需要明确电缆桥架的施工范围和工期，以便合理安排施工进度和资源。
1.2 制定施工方案：根据工程的具体情况，制定合理的施工方案，包括施工顺序、施工方法和施工工艺等，以确保施工的高效性和安全性。
1.3 确定施工人员和材料：根据施工方案，确定所需的施工人员和材料，并进行合理的调配和采购，以满足施工的需要。
二、施工队伍的组织2.1 确定施工队伍的组成：根据施工方案和工程的规模，确定施工队伍的组成，包括项目经理、施工员、技术人员和施工工人等，以保证施工的专业性和协调性。
2.2 分工和协作：根据施工方案，对施工队伍进行合理的分工和协作，明确各个岗位的职责和任务，确保施工的有序进行。
2.3 培训和安全教育：对施工队伍进行必要的培训和安全教育，提高他们的技术水平和安全意识，以减少事故的发生。
三、施工设备的选择3.1 确定施工设备的种类和数量：根据施工方案和工程的要求，确定所需的施工设备的种类和数量，包括起重机械、电动工具和测量仪器等。
3.2 采购和维护：根据施工设备的需求，及时采购和维护设备，确保设备的正常运行和施工的顺利进行。
3.3 安全操作和保养：对施工设备进行安全操作和定期保养，提高设备的使用寿命和施工的安全性。
四、施工过程的安全措施4.1 安全防护措施：在施工过程中，要加强对施工现场的安全防护，包括设置警示标志、悬挂警示牌和配备安全防护用品等，确保施工人员的安全。
4.2 施工现场管理：对施工现场进行管理，包括施工现场的清理、卫生和秩序等，以减少施工事故的发生。
防火封堵、电缆桥架安装施工方案
生产现场电缆防火封堵电缆桥架安装施工方案施工组织设计纲要一、工程概况及特点1、工程概况：本工程为电缆防火封堵工程。
其中封堵位置包含:控制室、变压器、电缆沟、水处理室、防火墙、穿墙孔洞、电缆夹层、端子箱、汇控柜、断路器、机构箱,发电机组等。
2、工程特点：工程设计特点主要是围绕发电厂的关键部位、本着国家电力行业《二十五项反事故措施》的要点进行设计，工程特点是既要达到国家标准，又要达到环境美化要求（技术质量),既实用又美观。
使电缆防火封堵工程和电厂输变电系统融为一体，使整体美观和谐。
3、设计宗旨:在设计电缆沟道的施工方案时，应充分考虑到以下原则：（1)安全可靠、经济适用、便于安装；维护；（2）符合中国国情，既要适合新建工程,也要适用于改、扩建工程的需要；（3）、电缆隧道设计、施工，做到有法可依、有章可循。
规范化是本设计、施工的宗旨。
施工要有产品说明书、产品合格证，并提交施工资质(由供货单位施工的）。
二、国家电力公司电缆防火封堵工作标准1.总则1。
1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1。
2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收.1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。
2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。
2。
2现场施工必须符合电力系统安全、文明施工的要求。
3.电缆封堵部位3。
1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变)室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3。
2竖井和进入油区的电缆入口处。
3。
电缆桥架施工组织设计
电缆桥架施工组织设计标题：电缆桥架施工组织设计引言概述：电缆桥架施工组织设计是指在电缆桥架施工过程中，根据工程要求和实际情况，合理安排施工流程、组织人员和设备，确保施工工作的顺利进行。
本文将从四个方面详细阐述电缆桥架施工组织设计的要点。
一、施工前准备1.1 确定施工方案：根据工程设计要求和实际情况，制定合理的施工方案，包括施工工艺、施工顺序和施工方法等。
1.2 编制施工图纸：根据施工方案，编制详细的施工图纸，包括电缆桥架的布置图、支吊架的安装图等。
1.3 采购材料设备：根据施工图纸和工程要求，确定所需的材料和设备清单，并进行采购和储备，确保施工过程中的供应和使用。
二、施工流程安排2.1 确定施工队伍：根据工程规模和施工难度，确定施工队伍的人员数量和岗位分工，包括施工负责人、技术人员和施工工人等。
2.2 制定施工计划：根据施工方案和工期要求，制定详细的施工计划，包括施工工序、施工时间和施工任务等。
2.3 安排施工顺序：根据施工计划和工程要求，合理安排施工顺序，确保各个施工工序之间的衔接和协调，最大限度地提高施工效率。
三、人员管理与安全保障3.1 培训和技术指导：对施工队伍进行必要的培训和技术指导，提高施工人员的技术水平和安全意识，确保施工质量和安全。
3.2 安全措施：制定详细的施工安全措施，包括施工现场的防护措施、安全操作规程和应急预案等，确保施工过程中的安全。
3.3 现场管理：对施工现场进行严格管理，包括施工人员的考勤、施工设备的使用和施工现场的整洁等，确保施工过程的有序进行。
四、质量控制与验收4.1 施工质量控制：制定详细的施工质量控制计划，包括施工过程中的检查和测试要求，确保施工质量符合设计要求和规范标准。
4.2 施工记录和报告：对施工过程进行详细记录和报告，包括施工进度、质量问题和安全事故等，及时发现和解决问题，确保施工质量和安全。
4.3 施工验收：在施工完成后，进行详细的施工验收，包括对施工质量、施工图纸和施工记录的检查，确保施工结果符合设计要求和规范标准。
电缆桥架安装专项施工方案
电缆桥架安装专项施工方案一、前言电缆桥架作为电缆布线系统中的重要组成部分，在工业和建筑领域中广泛应用。
本文将介绍电缆桥架的安装专项施工方案，旨在保证安装施工质量，确保设备运行正常。
二、施工准备1. 材料准备•电缆桥架•安装配件•接地线•施工工具2. 人员配备•项目经理•安装技术人员•劳动工人3. 安全措施•确保安装现场通风良好•佩戴安全帽、安全鞋•遵守施工现场管理规定三、施工步骤1. 方案设计•根据现场布线要求制定电缆桥架安装方案•确定各支线、主线的敷设路径2. 定位标高•使用水平仪和测量工具确定每个支、主线的安装位置和高度•标记安装点3. 安装支吊架•固定吊架到墙壁或天花板•确保吊架安装牢固4. 安装电缆桥架•将电缆桥架对接到吊架上•使用连接件连接各段电缆桥架•确保连接牢固5. 敷设电缆•按照提前设计好的路径，将电缆放置到电缆桥架内•注意电缆的规整布局，避免交叉干扰6. 接地处理•按照要求设置接地线，确保设备接地良好•连接各支线、主线的接地线四、验收和测试1. 外观验收•检查电缆桥架的安装是否牢固•检查电缆敷设是否规整2. 功能测试•测试接地线是否连接良好•测试电缆系统的供电功能3. 安全检查•确保安装没有潜在的安全隐患•保证设备正常运行五、施工总结电缆桥架的安装是电缆布线系统中至关重要的一环，正确的施工方案可以保证系统运行稳定、安全。
在施工过程中，应严格按照制定的方案进行操作，确保质量。
同时，施工人员应具备一定的电气知识和安全意识，保障施工过程的顺利进行。
以上便是电缆桥架安装专项施工方案的详细内容，希望可以对相关工作提供一定的指导和参考。
电缆桥架施工组织设计
电缆桥架施工组织设计引言概述：电缆桥架施工组织设计是电力工程中重要的一环，它涉及到电缆桥架的施工方案、施工方法、施工流程等内容。
一个合理的施工组织设计能够提高施工效率、保证施工质量，减少施工风险。
本文将从施工方案、施工方法、施工流程三个方面，详细阐述电缆桥架施工组织设计的要点。
一、施工方案1.1 施工地点选择在进行电缆桥架施工组织设计时，首先需要选择合适的施工地点。
要考虑地理位置、地形地貌、交通条件等因素，选择离电缆线路较近、交通便利的地点，以便提高施工效率。
1.2 施工设备选择根据施工方案的要求，选择适当的施工设备。
例如，对于较大规模的电缆桥架施工，可以选择塔吊、起重机等大型设备，而对于小型施工，则可以选择手持工具和小型机械设备。
1.3 施工人员组织根据施工方案的要求，合理组织施工人员。
要考虑施工人员的专业技能和经验，确保施工过程中的安全和质量。
二、施工方法2.1 施工顺序确定电缆桥架的施工顺序是施工方法中的重要一环。
一般来说，应先进行基础施工，然后进行立柱安装，最后进行横梁和支架的安装。
2.2 施工工艺根据电缆桥架的类型和规格，选择合适的施工工艺。
例如，对于钢制电缆桥架，可以采用焊接、螺栓连接等方式进行施工。
而对于铝合金电缆桥架，则可以采用螺栓连接等方式进行施工。
2.3 施工质量控制在施工过程中，要进行严格的质量控制。
例如，对焊接接头进行无损检测，确保焊接质量；对螺栓连接进行拧紧力度的控制，确保连接牢固。
三、施工流程3.1 施工准备在进行电缆桥架施工前，要进行充分的施工准备工作。
包括组织施工人员、准备施工设备和材料、搭建施工场地等。
3.2 施工过程根据施工方案和施工方法，按照施工顺序进行施工。
要注意施工过程中的安全和质量控制，及时解决施工中的问题。
3.3 施工验收在施工完成后，进行施工验收工作。
对电缆桥架的安装质量进行检查，确保符合相关标准和要求。
四、施工安全4.1 安全措施在进行电缆桥架施工时，要采取必要的安全措施。
电缆桥架安装施工方案(2)
电缆桥架安装施工方案(2)
一、前言
电缆桥架是用来支撑电缆的金属结构，通常安装在建筑物的墙面或天花板上，起到保护和管理电缆的作用。
本文将详细介绍电缆桥架的安装施工方案，帮助施工人员清晰高效地完成任务。
二、安装准备
1.明确安装位置和要求。
2.准备好所需的电缆桥架、螺丝、螺栓等安装工具。
3.安装前检查材料和工具是否完好。
三、安装步骤
1. 确定安装高度和位置
在安装电缆桥架之前，需要先确定其安装的高度和位置，根据实际情况进行调整。
确保位置合适，不会影响到其他设备或建筑结构。
2. 固定支架
使用螺丝或螺栓将支架固定在墙面或天花板上，确保支架稳固可靠。
3. 安装电缆桥架
将电缆桥架放置在支架上，通过连接件将各个电缆桥架连接起来，确保连接牢固。
4. 整理电缆
将需要管理的电缆放置在电缆桥架上，注意整齐有序，避免出现混乱。
5. 调整位置
在安装完成后，需要适当调整电缆桥架的位置，确保电缆布置合理，方便维护和管理。
四、注意事项
1.安装过程中要注意安全措施，避免发生意外。
2.确保电缆桥架安装牢固，承载能力符合要求。
3.在安装过程中遇到问题及时处理，不得擅自修改。
五、总结
电缆桥架的安装施工是一个细致而重要的工作，需要严格按照安装方案进行操作，确保质量和安全。
希望本文的介绍能够帮助您顺利完成电缆桥架的安装工作。
电缆桥架安装施工方案
统，吊杆直径不应小于 6mm。 4.4.2 预埋吊杆、吊架：
在预应力钢结构上按照桥架平面敷设图预留焊接吊点，间距为 1.5-2 米。
钢结构：可将支架或吊架直接焊在钢结构上的固定位置处。 也可 利用万能吊具进行安装。 4.5 金属膨胀螺栓安装 4.5.1 金属膨胀螺栓安装要求 4.5.1.1 适用于 C5以上混凝土构件及实心砖墙上，不适用于空心砖 墙。 4.5.1.2 钻孔直径的误差不得超过 +0.5 ～-0.3mm；深度误差不得超 过 +3mm；钻孔后应将孔内残存的碎屑清除干净。 4.5.1.3 螺栓固定后，其头部偏斜值不应大于 2mm。 4.5.1.4 螺栓及套管的质量应符合产品的技术条件。 4.5.2 金属膨胀螺栓安装方法 4.5.2.1 首先沿着墙壁或顶板根据设计图进行弹线定位，标出固定 点的位置。 4.5.2.2 根据支架式吊架承受的荷重，选择相应的金属膨胀螺栓及 钻头，所选钻头长度应大于套管长度。 4.5.2.3 打孔的深度应以将套管全部埋入墙内或顶板内后，表面平 齐为宜。 4.5.2.4 应先清除干净打好的孔洞内的碎屑，然后再用木锤或垫上
号
１
2
3
4
5
6
7
8
9
10
11
12
13
14
15
耐火型电缆桥架
100*50
16
耐火型电缆桥架
100*50
24
格单位数量m m备注 强电
弱电 消防
2 编制依据 2.1 天津市城建设计研究总院绘制的电气施工图。 2.2 电气装置安装施工及验收规范。 2.3 《建筑电气通用图籍》 2.4 《建筑电气安装分项工程施工工艺标准》 。
3 施工准备和部署 3.1 施工准备 3.1.1 技术准备
厂区电缆安装工程施工组织设计-secret1
----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------第一章工程概况该工程为2011年度重庆普什机械有限责任公司新安装小冲线电源安装工程。
内容包括：【本工程为包工包料】1.从大柴2号变压器至冲压厂房二、三跨的桥架安装，桥架规格和长度为400*200=120m。
300*200=120m的安装。
2．从大柴2号变压器至冲压厂房二、三跨的电缆，规格和长度为：YJV-3*240+2*120mm2=375m、YJV-3*120+2*70mm2=660mYJV-3*70+2*35=30mYJV-5*16mm2=100mYJV-5*10mm2=20m。
3．从大柴2号变压器至冲压厂房横跨厂区道路须用16号槽钢制作桥架支撑架，数量为16﹟槽钢-5050㎏、50*5角钢-500㎏。
以及支撑架的防腐。
4．新安装配电柜四台（1AX.2AX.4AX.3AX）。
（3AX为改制安装）5．大柴2号变压器低压输出柜须改装增加ABB-E1N08-R500\3开关1套及辅助电气元件ABB-T8S400TMA-R400\3P开关3套及辅助电气元件。
第二章工程施工承包目标一．质量目标：本工程质量为合格工程。
二．工期施工目标：2011年3月13日－2011年4月23日提前完成.三．施工安全目标：本工程确保实现无工伤事故。
四．文明施工及环境保护确保本工程实现厂区文明环保施工工地。
第三章施工组织设计编制依据一．根据招标文件及工程设计施工图纸和厂区井下生产作业规程进行编制。
电缆桥架施工组织设计
电缆桥架施工组织设计一、项目背景电缆桥架是一种用于承载电缆的金属或者非金属结构，用于在建造物内或者室外布置电缆。
电缆桥架施工组织设计是为了确保电缆桥架施工工作的顺利进行，保证施工质量和安全，提高工作效率。
二、施工组织设计目标1. 确定施工组织设计的主要目标，包括施工工期、施工质量、施工安全等。
2. 制定详细的施工方案，包括施工流程、施工方法、施工工艺等。
3. 确定施工过程中需要的人员、设备、材料等资源，并合理安排。
4. 制定施工计划，明确各个施工阶段的工期和工作内容，确保施工进度。
5. 确定施工过程中的质量控制措施，包括检查、试验、验收等。
6. 制定施工安全措施，确保施工过程中的安全。
三、施工组织设计内容1. 施工方案- 确定施工流程，包括施工前准备、施工中的各个阶段、施工后的收尾工作等。
- 确定施工方法，包括人工施工和机械施工等。
- 确定施工工艺，包括电缆桥架的安装、连接、焊接等。
- 确定施工过程中需要的材料和设备，并制定采购计划。
- 确定施工现场布置和施工区域划分。
2. 施工计划- 制定详细的施工计划，包括工期、工作内容、工作量等。
- 确定各个施工阶段的关键节点和里程碑。
- 确定施工过程中需要的人员和设备，并合理安排。
- 制定施工进度控制措施，如进度检查、进度汇报等。
3. 质量控制- 制定质量控制计划，包括质量检查、试验和验收等。
- 确定质量检查的方法和标准，制定检查记录表。
- 确定试验项目和方法，制定试验记录表。
- 确定验收标准和程序，制定验收记录表。
4. 安全措施- 制定安全生产计划，包括安全教育、安全培训等。
- 确定施工现场的安全警示标志和安全通道。
- 确定施工过程中的安全防护措施，如安全帽、安全绳等。
- 制定应急预案，包括火灾、事故等应急处理措施。
四、施工组织设计实施过程1. 制定施工组织设计方案，包括施工方案、施工计划、质量控制计划和安全措施等。
2. 组织相关人员进行讨论和审核，对设计方案进行修改和完善。
电缆桥架施工组织设计
电缆桥架施工组织设计引言概述：电缆桥架施工组织设计是电缆架设工程中至关重要的一环，它直接影响到施工进度、质量和安全。
一个合理的施工组织设计能够提高施工效率，降低施工风险，保障工程顺利进行。
本文将从施工组织设计的角度，探讨电缆桥架施工中的关键要点。
一、施工前期准备1.1 确定施工方案：根据设计图纸和施工要求，确定电缆桥架的布置方式、支架类型和施工工艺。
1.2 编制施工计划：制定详细的施工计划，包括施工工序、施工顺序、施工周期和人力物力资源的安排。
1.3 确定施工队伍：选派经验丰富的施工人员，确保施工队伍具备足够的技术能力和施工经验。
二、施工现场管理2.1 安全管理：建立完善的安全管理制度，保障施工人员的人身安全，避免施工中发生意外事故。
2.2 质量管理：严格按照设计要求进行施工，确保电缆桥架的安装质量符合标准，避免施工质量问题。
2.3 进度管理：监控施工进度，及时调整施工计划，确保工程按时完成。
三、材料和设备管理3.1 材料采购：根据施工计划确定所需材料清单，及时采购符合标准的材料，避免施工延期。
3.2 设备配置：配备适当的施工设备和工具，确保施工过程中设备齐全、运行正常。
3.3 资源调配：合理分配材料和设备资源，提高资源利用率，降低施工成本。
四、施工技术措施4.1 施工工艺：根据实际情况选择合适的施工工艺，确保电缆桥架的安装牢固可靠。
4.2 质量控制：严格按照设计要求进行施工，定期进行质量检查，及时发现和处理质量问题。
4.3 安全防护：加强施工现场安全管理，设置警示标识和安全防护设施，保障施工人员的安全。
五、施工后期验收5.1 完工验收：施工完成后进行验收，检查电缆桥架的安装情况和质量，确保符合设计要求。
5.2 整改处理：如发现施工质量问题，及时整改处理，确保工程质量达标。
5.3 归档备案：完成施工验收后，对施工相关文件和资料进行整理归档，做好施工档案管理工作。
结语：电缆桥架施工组织设计是电缆架设工程中的关键环节，只有做好施工组织设计，才能保障工程的顺利进行。
电缆桥架安装施工方案(1)
电缆桥架安装施工方案(1)一、前言电缆桥架是用于支撑电力、通信、控制电缆等设备的重要设施，在现代建筑、工矿企业等各个领域都有广泛应用。
电缆桥架的安装施工是确保电缆系统正常运行和安全稳定的关键环节。
本文将详细介绍电缆桥架的安装施工方案。
二、施工前准备1.确认电缆桥架的种类和规格，根据设计图纸确定安装位置和数量。
2.准备相关工具和安全设备，如螺丝刀、扳手、安全帽、手套等。
3.同时要对相关人员进行安全培训，保证施工过程中不发生意外。
三、施工步骤1. 定位测量在安装电缆桥架之前，首先要进行位置的测量，确定安装的起始点和结束点，使用测量工具确保桥架的水平和垂直度。
2. 预先固定根据设计图纸，在桥架需要安装的位置预先固定支架，确保支架的牢固稳定，可以承受电缆的重量。
3. 安装电缆桥架将电缆桥架逐段安装在支架上，注意桥架的连接方式和间距，保证桥架安装的整齐、美观。
4. 连接电缆在桥架安装完成后，根据设计要求将电缆连接到桥架上，注意固定电缆的方式和位置，防止松动和磨损。
5. 终验收完成电缆桥架的安装后进行终验收，确认桥架的安装符合设计要求，电缆连接牢固，不存在安全隐患。
四、施工注意事项1.严格按照设计图纸安装电缆桥架，保证安装的准确性和稳定性。
2.在施工过程中要注意人员和设备的安全，做好防护工作，避免发生意外。
3.完成施工后要进行验收，确保工程质量达标。
五、总结电缆桥架的安装施工是保证电气设备正常运行的重要环节。
本文介绍了电缆桥架安装的基本步骤和注意事项，希望能为相关施工人员提供参考，确保电缆系统的安全运行。
以上就是电缆桥架安装施工方案的相关内容。
施工组织设计-桥架安装方案
桥架安装施工方案
一、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设。
桥架安装的位置和标高按施工图要求安装，梯架或托盘架水平敷设时的距地高度一般不低于 2.5m，须避让风管和直径在的工艺管线，并保证桥架距楼板或墙面间距在100mm以上，要经业主确认，并力求整齐美观，吊杆的安装要求垂直、牢固。
二、桥架的吊杆和角钢按要求镀锌，桥架的接缝应平齐，连接板螺栓紧固良好，螺母要在桥架外侧。
切割整节桥架时，严禁用气割作业，应用机械或手锯切割。
如需在电缆桥架开孔时，应用开孔器开孔，严禁气割。
凡破坏原镀锌面层处，先刷防腐底漆，再刷两层银粉漆保护。
每条桥架安装后，应按规范要求一定间隔处做可靠接地。
电缆易受机械、跌落物或焊接火花而受损的地方在梯架或托架上加盖子。
严格按照图纸要求，尽可能依用途的区分，分别布设不同的电缆在各自的桥架中，特殊情况下须经业主认可，并采取分隔措施。
三、电缆桥架系统应具有可靠的电气连接并接地，当采用电缆桥架作为地干线时，电缆桥架连接处采用编织铜线连接。
桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。
电缆桥架、电缆安装施工方案
电缆桥架、电缆安装施工方案一、设计要求;1、由室外三相四线电缆直埋引入供电，使用电压380V/220V，照明220V电力380V，电表计量接客厅户要求每户设IC卡表，电表统一设在楼梯间.2、照明干线采用预制分支电缆,至电缆机房采用VV-1KV沿墙敷设。
3、电话由室外电话电缆直埋引至地下室电话分线箱，再配至各层各户，进线采用HQ22型电话电缆直埋敷设，分线箱之间采用HYA型电缆穿钢管敷设.4、有线电视由室外直埋引入，电缆穿钢管在楼梯间暗敷，引至户内穿PVC管埋地暗敷。
5、配电小间内强弱电电缆，线槽分别敷设于两侧，小间内通长敷设40×4镀锌扁钢作为接地干线(PE）。
6、本工程按GB50303-2002《建筑电气工程施工质量验收规范》《陕西省工程建设标准设计02系列建筑设计图集建筑电气专业》施工验收。
本工程电缆桥架,线槽主要用于变电所高低压电缆进出线回路敷设、智能、消防系统控制电缆敷设,型号多,数量大,安装时要认真施工.电缆主要有五芯电力电缆,四芯民力电缆,高压电缆，预分支电缆，电话、电视电缆.二、电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称。
（一)材料标准：1、电缆桥架必须有国家强制安全认证“CCC"标志,有出厂合格证，材质证明。
2、外观检查,部件齐全,表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀,良好，无表皮剥落，外观质量好。
3、电缆桥架应符合下列规定:（1）表面光洁无毛刺.（2）适应使用环境耐久稳固。
（3）满足所需的承载能力.（4）符合工程防火要求。
4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。
（2）型钢臂式支架,轻腐蚀环境或非重要性回路的电缆桥架,可用涂漆处理。
5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求,且符合下列规定：（1)有可能暂时上人时，按900牛的附加集中荷载计.（2）机械化施工时，计入纵向拉力，横向推力和滑轮重量等影响.6、电缆桥架的组成结构,应满足强度及稳定性要求，且符合下列规定：(1)桥架的承载能力，不得超过使桥架最初产生永久变形时，最大荷载除以安全系数为1.5的数值。
电缆桥架施工组织设计
电缆桥架施工组织设计一、项目概况本项目位于某市某区，总建造面积约为XXXX平方米，主要用于建设一座X层的综合办公楼。
电缆桥架施工组织设计是为了确保电缆桥架施工工作的顺利进行，保证施工质量和进度。
二、施工组织设计原则1. 安全第一：施工过程中，要始终将安全放在首位，确保施工人员的人身安全。
2. 质量优先：严格按照像关规范和标准进行施工，确保电缆桥架的质量达到要求。
3. 合理布局：合理安排施工人员和设备，确保施工过程的高效进行。
4. 协调配合：各施工单位之间要加强沟通与协调，确保施工进度和质量。
三、施工组织设计内容1. 施工准备1.1. 编制施工计划：根据项目需求和施工进度，制定详细的施工计划，包括施工工序、时间节点和人员配备等。
1.2. 人员组织：确定施工队伍和岗位职责，确保施工人员的数量和质量满足要求。
1.3. 材料准备：根据施工计划，及时采购所需的电缆桥架材料和设备，并进行验收和储存。
1.4. 环境整理：清理施工现场，确保施工区域的安全和整洁。
2. 施工过程2.1. 基础施工：按照设计图纸和技术要求进行电缆桥架的基础施工，包括基坑开挖、基础浇筑等。
2.2. 桥架安装：根据设计要求，安装电缆桥架，包括支架的安装、悬挂装置的安装等。
2.3. 电缆敷设：按照电缆路线图纸，将电缆敷设在电缆桥架上，并进行固定和接地处理。
2.4. 验收测试：对已完成的电缆桥架进行验收测试，确保电缆桥架的质量和功能正常。
3. 安全措施3.1. 安全教育：对施工人员进行安全教育和培训，提高他们的安全意识和应急处理能力。
3.2. 安全防护：在施工现场设置安全警示标志，配备必要的安全防护设备，确保施工人员的安全。
3.3. 灭火设备：配备灭火器材，并设置消防通道，确保施工现场的消防安全。
3.4. 施工现场管理：建立施工现场管理制度，加强对施工人员的监督和管理，确保施工过程中的安全。
四、施工组织设计的实施步骤1. 制定施工组织设计方案：根据项目需求和施工要求，编制详细的施工组织设计方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架安装施工组织设计施工组织设计（方案）报审表^工程名称. ********************** 致： 建设工程监理有限公司 我方已根据施工合同的有关规定完成了 组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）承包单位（章） 项目经理 日 期专业监理工程师审查意见:专业监理工程师日 期总监理工程师审核意见:项目监理机构 总监理工程师 日 期编号： （监理单位）电缆桥架安装工程施工 ***********项目电缆桥架安装工程施工组织设计编制人:审核人:审批人：*********** 工程有限公司************* ^项目电缆桥架安装工程施工组织设计、工程概况1、工程位置：本工程位于 ____________________________2、建筑面积及建筑用途：建筑面积为： ________ M2建筑用途为办公、商业性综合楼。
3、本工程为高层公共建筑，防火分类为一类，耐火等级为一级，每层为一个独立防火区。
本工程抗震设防类别为丙类、抗震构造措施为一级，建筑结构安全为一级，使用年限为50年。
4、本工程主楼安装电梯4部，其中一台为消防电梯，商场部分安装2台电梯及8台扶梯，其中一台为消防电梯、一台为货梯。
本工程水、暖、电等设施齐全，建成后是一栋现代化的功能齐全的商业、办公场所。
二、编制依据1、______________ 勘察设计研究院设计的“ ___________ ”工程施工图2、使用的主要图集：•《电气安装工程图集》JD6 .《建筑电气通用图集》022DQ.《等电位联结安装》02D501三、施工部署1、施工管理目标.工期目标：根据土建施工进度合理安排电缆桥架安装工程施工进度，发挥集体主义观念，积极配合土建施工，确保工期实现。
.质量目标：以IS09002质量体系标准为依据，建立、健全质量管理体系，配置高素质的施工管理人员和作业人员，确保单位工程“合格”。
.现场管理目标：本工程以安全第一、质量为本的前提下，文明施工。
四、施工准备1.技术准备.认真会审图纸，了解设计意图，工程材料和设备安装方法。
.落实材料加工定货，组装配电箱和设备进场时间，复查材料质量等工作，及时、准确地提出各种材料、成品、半成品、设备的需要及加工定货计划。
.落实施工机具、仪器、仪表、消防设备，主要检查手持电动工具完好程度，有问题提前解决。
.根据电气安装工程量及土建工程进度，安排劳动力计划，向班组下达任务，进行安全、质量、样板交底。
2、检验、测量和试验设备准备，见下表:五、主要项目施工方法电缆桥架安装施工方法:一、施工准备(一)作业条件1、技术准备：审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。
2、编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装形式；根据合同工期和施工人员组成确定施工组织。
确定施工方案时应遵循如下规定：(1)电缆桥架应尽可能在将筑物、构筑物(如墙柱梁、楼板等)上安装。
(2)电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。
(3)梯架或有孔托盘水平敷设时距地面高度不低于m;线槽、无孔托盘局地高度不低于m。
但敷设在电气专用房间(如配电室、电汽竖井、技术层)内除外。
(4)桥架垂直敷设时，在距第m以下部分应加金属盖保护，但敷设在电气装用房间内是可除外。
(5)电缆桥架多层敷设时其层间距离一般为：①桥架上布局顶板或其他障碍物不应小于m。
②电力电缆桥架间距不应小于m。
③控制电缆桥架间不应小于m。
④弱点及电缆桥架与电力电缆桥架间不应小于m,如有屏蔽盖板可减至m。
(6)下列不同电压不同用途的电缆除因条件限制只能安装在同一桥架上并采用隔板隔开外，均不应敷设在同一桥架上。
① 1 kv以上和1 kv以下的电缆。
②强电、弱点、控制电缆③应急照明灯和其他照明电缆④向一级负荷供电的双路电源电缆(7)几组电缆在同一高度敷设时，各相邻电缆桥架间应考虑维护、检修的需要，一般不宜小于m。
(8)电缆桥架水平敷设时，支承跨距一般为一3 m,垂直敷设时，固定点间距不大于2m。
桥架弯曲半径不小于300mm时，应在距弯曲段与直线段间合处300—600mm的直线段侧设一个支撑，当弯曲半径大于300mm 时,还应在弯曲段中部增设一个支吊架。
在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。
(9)电缆桥架可采用胀管螺栓或预埋铁件上焊接的方法固定。
( 10) 缆桥架在穿过墙及楼板时，应采取防火隔离措施。
(11)直线段钢制电缆桥架超过30 m,铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩节，其连接宜采用伸缩连接板。
电缆桥架跨越建筑物伸缩缝处,应设置伸缩缝或伸缩板。
( 12)电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体和管道下方,否则应采取防腐隔热措施。
(13)电缆敷设在线槽内,但在梯架或托盘(指完全封闭)内,不应直接敷设导线。
( 14)室内电缆托盘、梯架不应采用具有黄麻或其它易燃材料外护层的电缆,否则在室内及电缆沟、隧道、竖井内侧有麻护层的电缆, 应剥除麻护层, 并对铠装加以防腐处理。
(15)电缆在桥架内的填充率，电力电缆不应大于40%,控制电缆不应大于50%。
( 16)电缆或导线在桥架内不应由接头,接头应设置在接线箱内。
3. 现场条件( 1 )土建工程过程应全部结束且预留孔洞,预埋件符合设计要求,预埋件安装牢固,强度合格。
( 2)桥架架设沿线模板等设施拆除完毕,场地清理干净,道路畅通。
( 3)室内电缆桥架的安装已在管道及空调工程施工基本完毕后进行。
如需交叉作业,既要做好电气工程的成品保护,又要执行其它分项工程成品保护措施。
(二)、材质要求1.根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。
注意电缆桥架安装所需的各种材料均需使用镀锌材料。
2.根据设计要求和现场勘察记录，编制电缆使用计划，包括各种规格、型号的电力电缆、控制电缆等。
3.电缆桥架的进货检验（1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。
（2）检查桥架板材厚度应满足下列要求:（3）桥架外观检查测量外形尺寸与标称型号规格是否一致。
热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌（直径2伽以上）等缺陷，螺纹镀层应光滑，螺栓拧入。
电镀锌的锌层表面应光滑均匀，无起皮、气泡、花斑、划痕等缺陷。
喷涂应平整、光滑、均匀、不起皮、无气泡水泡。
桥架焊缝表面均匀，无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
桥架螺栓孔径在螺杆直径不大于M16时,可比螺杆直径大2伽。
同一组内相邻两孔间距允许偏差士mm, 任意两孔间距允许偏差士1 mm。
相邻两组的端孔间距允许偏差士m。
（4）检验工作完成后，将结果如实存档。
将收集的产品合格证和出厂检验报告整理后一并存档。
4.电线、电缆进货检验（1）供应商应提供每个品种、每种规格电线、电缆的产品合格证和出厂检测报告。
（2）检查电线、电缆规格型号是否符合设计要求，检查截面尺寸，绝缘层是否和国家标准。
（3）电缆外观应无扭曲、损坏及漏电现象。
（4）对1KV以下电缆，用1KV摇表测线间及对地的绝缘电阻应不低于10nnQ。
（5 ）见杨哦年工作完成后，将结果如实存档，将收集的产品合格证和出厂检验报告整理后一并存档。
（三）、工器具1.电工工具、电锤、电钻、卷尺、粉丝袋。
2.流动配电箱、移动电缆盘、经纬仪、水平仪、绝缘表、万用表、高凳、梯子、电焊机等。
3.接地（接零）电缆桥架保护接地（接零）线敷设正确，连接紧密牢固，接地（接零）线截面选用正确。
接地（接零）线走向合理。
二、质量要求（一）、主控项目1.金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE或接零（PEN可靠，且必须符合下列规定：（1）金属电缆桥架及其支架全长不应少于2处与接地（PE或接零（PEN 干线相连接；（2）非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4 mm 2。
(3)镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2.电缆敷设严禁由绞拧、装压扁、护层断裂和表面严重划伤等缺陷。
(二)一般项目1.电缆桥架安装应符合下列要求：(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电桥架长度超过15m 设伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；(2)电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小云弯曲半径见下表：电缆最小允许弯曲半径(3)当设计无要求时，电缆桥架水平安装的支架间距为〜3m;垂直安装的支架间距不大于2m;(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；(5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：与管道的最小净距(m)（6）敷设在竖井内和穿越不同防火区的桥架，，按设计要求位置，有防火隔堵措施；（7）支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接坚固，防松零件齐全。
2.桥架内电缆敷设应符合下列规定：（1）大于45°倾斜敷设的电缆每隔2m处设固定点；（2）电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密圭寸处理；（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧即每隔5^10 m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于下表的规定。
3.电缆的首端、末端和分支处应设标志牌三、操作工艺（一）、划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度），确定并标出支撑物的具体位置。
（二八固定件安装1.采用直径不小于8伽的圆钢自制或选用成品，在土建结构，施工中划定的位置预埋，注意固定牢固，用胶布包缠螺纹部分。
2.金属膨胀螺栓安装(1)使用与C15以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
(2)钻孔直径的误差不得超过+ 深度误差不得超过+ 3 mm；钻孔后应将孔内残存的碎屑清除干净。
(3)打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。
( 4)用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2 m。
3.预埋铁的自制加工尺寸不应小于120X 60X 60 m,在土建结构施工中进行预埋，预埋铁平面应紧贴模板，并应固定牢固。
(三)、桥架支撑件安装1.桥架支撑件在室内安装常用的几种型式，参照国标图86SD169电缆桥架安装。
