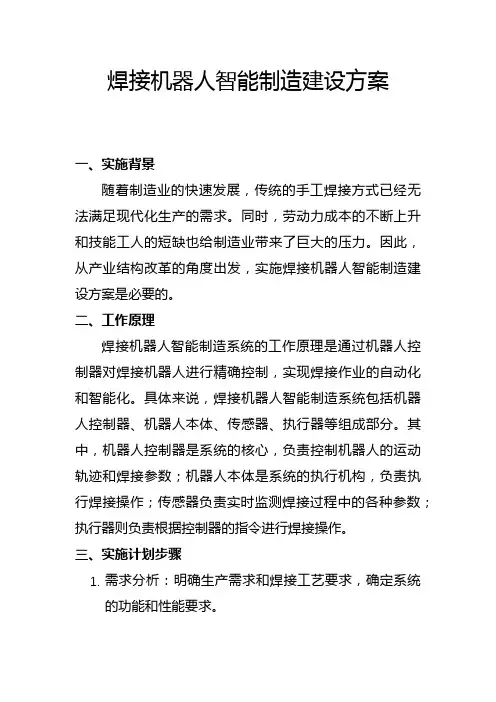

焊接机器人智能制造建设方案(二)
焊接机器人智能制造建设方案一、实施背景随着制造业的快速发展，传统的手工焊接方式已经无法满足现代化生产的需求。
同时，劳动力成本的不断上升和技能工人的短缺也给制造业带来了巨大的压力。
因此，从产业结构改革的角度出发，实施焊接机器人智能制造建设方案是必要的。
二、工作原理焊接机器人智能制造系统的工作原理是通过机器人控制器对焊接机器人进行精确控制，实现焊接作业的自动化和智能化。
具体来说，焊接机器人智能制造系统包括机器人控制器、机器人本体、传感器、执行器等组成部分。
其中，机器人控制器是系统的核心，负责控制机器人的运动轨迹和焊接参数；机器人本体是系统的执行机构，负责执行焊接操作；传感器负责实时监测焊接过程中的各种参数；执行器则负责根据控制器的指令进行焊接操作。
三、实施计划步骤1.需求分析：明确生产需求和焊接工艺要求，确定系统的功能和性能要求。
2.系统设计：根据需求分析结果，设计系统的总体架构和各个组成部分的详细设计方案。
3.硬件采购和制造：根据设计方案，采购和制造机器人控制器、机器人本体、传感器、执行器等硬件设备。
4.软件编程和开发：编写和开发控制系统软件、智能化软件系统等软件程序。
5.系统集成和测试：将硬件和软件集成在一起，并进行系统测试，确保系统的稳定性和可靠性。
6.现场安装和调试：将系统安装到生产现场，并进行调试，确保系统能够正常运行。
7.员工培训：对员工进行操作和维护培训，提高员工的技能水平。
8.运行和维护：系统正式运行，并进行日常维护和保养，确保系统的正常运行。
四、适用范围焊接机器人智能制造系统适用于各种制造业中的焊接环节，如汽车制造、船舶制造、机械制造等。
同时，该系统也适用于各种类型的焊接工艺，如氩弧焊、二氧化碳气体保护焊等。
五、创新要点1.先进的控制系统设计：采用先进的运动控制算法和优化算法，提高机器人的运动精度和焊接质量。
同时，控制系统还应该具备实时监测和调整焊接参数的功能，以确保焊接过程的稳定性和可靠性。
机器人焊接自动化规划书
机器人焊接自动化规划书1. 背景近年来，机器人技术的发展迅猛。
其中，机器人在焊接领域的应用越来越广泛，取得了显著的效益和成果。
机器人焊接自动化的引入，可以提高生产效率、降低成本，并且提高产品的质量稳定性。
本文档旨在对机器人焊接自动化进行规划，设计一套完整的方案，以实现高效、稳定和自动化的焊接生产。
2. 规划目标本规划书旨在实现以下目标： - 提高焊接生产效率：通过引入机器人焊接自动化系统，实现高速、连续和稳定的焊接操作，大幅提高生产效率。
- 降低生产成本：自动化焊接系统能够减少人工焊接操作，降低劳动力成本，并且减少焊接过程中的废品率，从而降低生产成本。
- 提高产品质量稳定性：机器人焊接系统能够精确控制焊接参数和位置，消除人为误差，提高产品焊接质量的一致性和稳定性。
3. 方案设计3.1 机器人选择和配置根据焊接工艺和要求，选择适合的工业机器人进行焊接操作。
考虑到焊接质量要求和生产效率，选用具有高精度和高速度的六轴机器人，并添加合适的焊接设备和工具。
3.2 焊接路径规划通过建立焊接产品的三维模型和CAD数据，使用焊接路径规划软件来生成机器人焊接的路径。
该软件可以根据焊接工艺参数和几何形状，计算出最优路径，并生成相应的机器人控制指令。
3.3 感应和反馈系统为了确保焊接质量，需要在机器人焊接系统中添加感应和反馈系统。
例如，使用相机检测焊缝位置和焊接质量，并通过反馈控制算法，实现焊缝补偿和质量控制。
3.4 安全防护设计在机器人焊接自动化系统中，要考虑到操作人员的安全。
通过设立边界和安全区域，以及添加机械和光电保护装置，确保机器人在运行过程中不会对人员造成伤害。
3.5 人机协作对于一些复杂的焊接任务或需要人工干预的情况，可以采用人机协作的方式。
在人机交互的界面中，操作人员可以监控和调整机器人焊接的过程，保障焊接质量和生产的灵活性。
4. 实施计划本规划书中的机器人焊接自动化方案的实施计划如下： - 第一阶段：确定焊接需求和规格，并选定适合的机器人、焊接设备和工具。
时代机器人教学方案
6
北京时代科技股份有限公司机器人事业部 北京市海淀区上地信息产业基地西路 28 号
电话：+86-10-62892299-5390 传真：+86-10-62985394
序号
名称
机器人本体
机 机器控人控制器 1器
人 机器人示教器
线缆
焊 焊机
2
接 电
通迅接口盒
源 通迅线缆及地线
3 工作台及夹具
空 焊枪
4
冷 焊
法兰及夹持器
枪 线缆及送丝软管
5 设备底座
送丝机 送 丝 送丝机支架 6 机 送丝盘轴支架 构
送丝软管
7 工装夹具
8 其它
型号及规格 IRB 1410 IRC5
FlexPendant
标准化产品 NB-350（A160-350）
500mm×300mm×700mm（长×宽×高）
TIB ROBO 42G
1．1 米
1800mm×1500mm（长×宽）
1．5 米 待定 安装调试及培训
数量 (套)
备
注
1 ABB
1
北京时代科技股份有限公司机器人事业部 北京市海淀区上地信息产业基地西路 28 号
1. 项目概述
1.1 项目信息
电话：+86-10-62892299-5390 传真：+86-10-62985394
序号 1 2 3 4
项目名称
项目
系统属性
项目安装地点
供货范围
弧焊机器人系统 交钥匙
弧焊工作站
信息
1.2 设计依据
1 ABB
1 ABB
1 ABB 1 北京时代 1 北京时代
机器人焊接系统方案(纯方案,12页)
焊接机器人系统方案目录1设计依据 (3)1.1 客户信息 (3)1.2 项目信息 (3)1.3 项目要求 (3)2 系统方案 (3)2.1 系统组成 (3)2.2 工作站示意图 (4)2.3 方案描述 (4)2.3.1 设备选型 (4)2.3.2 产品工艺分析 (4)2.3.3 工件装夹 (4)2.3.4 工作流程 (4)3 交货期 (4)4 技术参数 (5)4.1机器人技术参数 (5)4.2 FRONIUS CMT 焊接系统 (7)4.4安全工作房 (11)4.6操作显示 (11)4.7系统说明 (11)5现场环境要求及对工件的要求 (12)6甲乙双方的责任与义务 (12)7售后服务 (12)1设计依据1.1客户信息1.2项目信息机器人自动化焊接系统一套焊接产品共有三种图号为：ZG-656376-000图号为：ZG626528-000图号为：ZG-626538-0001.3项目要求项目为交钥匙工程，卖方根据该技术要求，提供买方所需的全部设备，并对设备的工艺设计，全套设备制造、安装调试和售后服务全面负责，确保设备能够稳定地批量生产出合格产品，达到验收要求。
2系统方案2.1系统组成2.2工作站示意图2.3方案描述2.3.1设备选型焊接机器人选用FANUC ARC MA TE 100iB机器人，FRONIUS CMT焊接系统，配置两套伺服变位机,一套固定工作台，变位机八字型布置。
2.3.2产品工艺分析参考甲方现提供的产品图纸，及产品特点，由于工件对精度要求较高，在焊接过程中，容易产生变形，从而影响整个焊接后产品的尺寸，焊接系统推荐采用FRONIUS冷金属焊接CMT焊接技术，减少焊接变形，无飞溅，提高焊接速度。
2.3.3工件装夹创志公司夹具的设计实现了组合式、模块化、系列化和标准化。
整体采用低碳钢制造，关键定位销等采用40Cr并经过硬化热处理，针对工件的要求对相应的夹具零件采用不同的材料和硬度。
夹紧机构采用气缸和手动夹钳实现动作，并按照不同的夹紧参数模块化和系列化。
机器人行业智能焊接技术方案
行业智能焊接技术方案第1章引言 (3)1.1 背景与意义 (3)1.2 研究目标与内容 (3)第2章智能焊接技术概述 (4)2.1 焊接技术发展历程 (4)2.2 智能焊接技术特点 (4)2.3 国内外研究现状 (5)第3章焊接系统设计 (5)3.1 选型与配置 (5)3.1.1 类型选择 (5)3.1.2 配置 (5)3.2 焊接工艺参数优化 (5)3.2.1 焊接电流 (5)3.2.2 焊接电压 (5)3.2.3 焊接速度 (6)3.2.4 气体保护 (6)3.3 传感器与执行器设计 (6)3.3.1 传感器设计 (6)3.3.2 执行器设计 (6)3.3.3 控制系统设计 (6)第4章智能焊接控制策略 (6)4.1 焊接过程建模 (6)4.1.1 焊接物理过程的数学描述 (6)4.1.2 焊接参数对焊缝质量的影响分析 (7)4.2 控制算法研究 (7)4.2.1 智能控制算法选取 (7)4.2.2 焊接参数自适应控制策略 (7)4.2.3 控制算法的仿真与实验验证 (7)4.3 焊接路径规划 (7)4.3.1 焊接路径规划方法 (7)4.3.2 基于视觉传感的焊接路径实时调整 (7)4.3.3 焊接路径规划的优化算法 (7)第5章焊接质量检测与评估 (7)5.1 焊接缺陷类型及成因 (7)5.1.1 焊缝成形不良 (7)5.1.2 气孔 (8)5.1.3 夹杂 (8)5.1.4 裂纹 (8)5.1.5 未焊透 (8)5.2 检测方法与技术 (8)5.2.1 视觉检测 (8)5.2.3 超声波检测 (8)5.2.4 磁粉检测 (8)5.3 质量评估与优化 (8)5.3.1 焊接缺陷识别与分析 (8)5.3.2 焊接参数优化 (9)5.3.3 检测方法与设备改进 (9)5.3.4 质量控制体系建立 (9)第6章焊接工艺参数自适应控制 (9)6.1 自适应控制理论 (9)6.1.1 自适应控制概述 (9)6.1.2 自适应控制器设计 (9)6.2 焊接参数在线监测 (9)6.2.1 焊接参数监测方法 (9)6.2.2 焊接参数监测系统设计 (9)6.3 工艺参数自适应调整 (10)6.3.1 工艺参数自适应调整策略 (10)6.3.2 实例验证与分析 (10)6.3.3 工艺参数自适应调整在焊接生产中的应用 (10)第7章焊接系统的智能故障诊断 (10)7.1 故障诊断方法概述 (10)7.1.1 故障诊断的基本概念 (10)7.1.2 故障诊断的主要任务 (10)7.2 基于数据的故障诊断 (10)7.2.1 数据采集 (11)7.2.2 数据处理 (11)7.2.3 故障诊断算法 (11)7.3 智能故障诊断技术 (11)7.3.1 人工神经网络 (11)7.3.2 支持向量机 (11)7.3.3 深度学习 (11)第8章焊接系统集成与调试 (11)8.1 系统集成技术 (12)8.1.1 焊接系统设计原则 (12)8.1.2 焊接系统组成 (12)8.1.3 系统集成方案 (12)8.2 焊接工艺参数调试 (12)8.2.1 焊接工艺参数设定 (12)8.2.2 焊接试验与优化 (12)8.2.3 焊接工艺参数库建立 (12)8.3 系统功能测试与优化 (12)8.3.1 焊接质量检测 (12)8.3.2 系统稳定性测试 (12)8.3.3 系统功能优化 (12)第9章智能焊接技术在典型行业的应用案例 (13)9.1 汽车制造行业 (13)9.1.1 应用案例一：某知名汽车品牌白车身焊接生产线 (13)9.1.2 应用案例二：新能源汽车电池壳体焊接 (13)9.2 船舶制造行业 (13)9.2.1 应用案例一：大型船舶分段焊接 (13)9.2.2 应用案例二：船舶舾装件焊接 (13)9.3 轨道交通行业 (13)9.3.1 应用案例一：高速列车车体焊接 (13)9.3.2 应用案例二：城市轨道交通车辆转向架焊接 (14)9.3.3 应用案例三：地铁车辆不锈钢车体焊接 (14)第十章智能焊接技术的发展趋势与展望 (14)10.1 技术发展趋势 (14)10.2 市场前景分析 (14)10.3 挑战与机遇并存 (14)10.4 展望未来研究方向 (15)第1章引言1.1 背景与意义我国制造业的快速发展，行业在生产过程中发挥着越来越重要的作用。
时代单丝窄间隙埋弧自动焊机技术方案(林肯配置FOR罗锦2)教材
时代单丝窄间隙埋弧自动焊机技术方案一、设备用途时代单丝窄间隙埋弧自动焊机主要用于锅炉、压力容器以及核电制造中的中厚板筒体环缝和纵缝的焊接，适用于碳钢、低合金钢、低温钢以及珠光体耐热钢等多种材料。
二、设备特点✓与传统埋弧焊相比，窄间隙埋弧焊的坡口窄，焊材填充量小，因此焊接效率高、成本低。
✓与窄间隙TIG焊和窄间隙MIG焊相比，窄间隙埋弧焊的焊前准备时间较短，坡口制备要求不高，易于工人掌握。
✓焊接热输入小、热影响区窄、晶粒长大区域小，因此残余应力和焊接变形小。
✓窄间隙埋弧焊属于有规律的多层焊接，每一层焊缝对前面的焊缝具有回火作用，细化了焊缝金属的晶粒，因此焊接接头的韧性较好。
✓由于侧壁熔深一致，母材金属能够均匀地稀释到焊缝中去，因此热影响区的宽度和焊缝金属的成分比较均匀。
✓采用高精度转角式焊枪，具有自动排焊道功能，可进行一层两道焊，保证侧壁的可靠融合。
✓高精度、长距离、扫描式激光跟踪系统能够同时进行横向和纵向跟踪，确保焊丝端部到坡口侧壁的距离以及焊丝干伸长度的恒定。
✓绝对值控制系统，能够实时记忆并存储当前值，具备掉电、出错记忆功能，当设备重启后能记住断电前所有参数。
三、设备组成时代单丝窄间隙埋弧自动焊机主要包括以下几部分：(1)时代单丝窄间隙埋弧自动焊机机头FD11-300NG；(2)时代窄间隙PLC及伺服控制系统；(3)原装进口林肯DC-1000埋弧焊接电源、配套NA-3SF送丝机头和NA-3S焊接电源控制器；(4)YS-GHS型焊剂输送回收机（含保温功能和空气干燥器）；(5)时代TZH型重型焊接操作机（具体型号由用户选配）；(6)时代TR3可调式自动防窜滚轮架（具体型号由用户选配）。
四、设备使用条件和环境设备能在下述环境、工件形式及条件下稳定地使用：✧安装位置：室内。
✧设备应远离剧烈震动、颠簸的场合✧电源：三相五线制，380V±10% 50Hz±1✧环境温度：-10～45°C✧连续工作时间：≥24h五、主要技术参数5.1适应工件适应工件直径：≥1000mm;适应工件壁厚：≤300mm ;坡口角度范围：1～2°（环缝），3~5°（纵缝）坡口宽度范围：20～24mm(底部)5.2适应焊丝焊丝直径： 3.2mm、4.0mm焊丝校直方式：双向校直；焊丝校直精度：≤±1mm（焊丝伸出长度为40mm）；5.3转角式窄间隙焊枪焊枪宽度：12mm；焊枪有效长度：300mm；导电嘴偏角：±15゜；每层焊道数：填充焊两道、打底焊一道。
工业机器人典型应用—弧焊站—弧焊站系统配置
第二部分
设备配置
配置设备 配置流程
设备配置
配置原理
工业机器人弧焊工作站是由机器人系统、焊接系统及外围系统组成，为了使机器人 控制系统与外部设备进行数据交互，首先必须将需要进行数据交互的设备加入到 KRC4控制系统中，让机器人系统知道外部设备组成，并为其创建信号交互的通道模 块（I/O及通讯模块），分配地址进行信号传输。
配置流程
7. 鼠标右键点击“EtherCAT”， 选择“添加”，进入外部总线设 备的配置。
设备配置
配置流程
8. 选择母线耦合器“EK1100”， 点击OK后完成EK1100的硬件配 置。
设备配置
配置流程
9. 鼠标右键点击EK1100，点击 “添加”，增加输入输出模块。
设备配置
配置流程
10. 分别选择16位数字输入模 块EL1809和16位数字输出模块 EL2809，点击OK，完成输入输 出模块硬件配置。
个输入模块和一个输出模块进行连接。
设备配置
配置设备
2. EtherCat总线设备 （1）总线耦合器EK1100
总线耦合器是通过以太网与控制柜（CCU）的 X44端口（E-BUS）相连，作为KUKA机器人与外部 输入/输出端口的中间连接模块。每一个机器人必须 拥有一个总线耦合器，并可根据端口数量配置数字 或模拟输入输出端。
设备配置
配置设备
3. 本站配置清单
序号
设备名称
1 焊接电源
2 变位机
3 PROFIBUS通讯模块
4 母线耦合器
5 16通道数字输入模块
规格 Kemparc Syn 400 MX_110_130_40_S0
EL6731 EK1100 EL1809
机器人焊接系统操作说明书
延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。
2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。
3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号(机器人报警，外部轴电机报警)d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。
所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。
c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。
ADLINK边缘人工智能自动弧焊解决方案说明书
*Other names and brands names may be claimed as the property of others. ADLINK’s Edge AI automated arc welding solution uses the well-validated EOS-i6000-M Series vision system featuring a 9th Gen Intel® Core™ i7-9700E processor, 4x Intel® Movidius™ Myriad™ X VPUs and optimized with the Intel® Distribution of OpenVINO™ toolkit. The solution makes it possible for manufacturers to see welds up close in a way never before possible with manual inspection: frame-by-frame, allowing defects to be detected and acted upon in real time.AI Machine Vision –AUTOMATED ARC WELDING ResultPublic ADLINK Technology is a global leader in edge computing with a mission to affect positive change in society and industry by connecting people, places and things with AI.ADLINK does this through the delivery of leading edge, robust solutions addressing customers’ critical business and technology challenges. Offerings include robust boards, modules and systems; real-time data acquisition solutions; and application enablement for AIoT.97%Accuracy DETECTINGPOROSITY DEFECTS*This solution is for heavy equipment manufacturers worldwide. Porous welds result in brittleness and weakness that cannot pass inspection and may require expensive parts to be reworked or scrapped. The solution provides an automated system to detect and correct these welds at an earlier point in the manufacturing process, reducing delays, wastage and costs, and increasing productivity.* Source: Internal ADLINK testing data. Intel does not control or audit third-party data. You should review this content, consult other sources, and confirm whether referenced data are accurate. Link to Solution Brief。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时代机器人车桥弧焊系统方案书
目录
1.工作站介绍
2.设备清单
3.主要设备介绍及参数
4.工艺流程
5.设备使用条件
6.项目进度计划
7.技术服务
一．工作站介绍
1.1用户提供工件图纸
1.2材质：Q235A 碳钢平均厚度：δ8 1.3焊接方式：CO2 气保焊
1.4工作站图示
1.5夹具与变位机安装图示
注：1）以上布局图仅供参考，以最终设计为准。
2）以上仅为效果图，最终以实物为准。
1.6简介
此系统采用双工位设计，机器人本体为MOTOMAN MA1400，配套时代A160-500 焊接电源,宾采尔风冷ABIROB A 500 焊枪。
人工上料，工件端部圆柱定位，手动锁紧。
二.设备清单
序号名称型号及规格数量
(套)
备注
1 机器人机器人本体MA1400 1 MOTOMAN 机器人控制柜DX100 1 MOTOMAN
2 焊接电源A160-500 1 北京时代
3 电气控制柜 1 北京时代
4 变位机BWJ L-1000 2 北京时代
5 风冷焊枪及夹持器ABIROB A500 1 BINZEL
6 送丝装置、气体调节器、
控制线缆
1 北京时代
7 回转架和夹具 2 北京时代
8 其他安装调试、培训北京时代
三.主要设备介绍及参数
3.1机器人本体
MA1400 机器人本体是专门为焊接工业设计的机器
人。
除了具有和其他机器人共有的基本功能之外，该机
器人本体采用内置电缆式设计，送丝电缆，保护气体管
线，冷却管线都集成在机器人内部，这样可以有效的避
免干涉，提高机器人的可达性能。
机器人的腕部法兰也是中空设计，配合内置式焊枪，
外观简约利落，可以深入狭窄的腔体内部进行焊接，而不
需要特殊的加长焊枪。
机器人驱动电机采用Σ V 控制电机，
使用最新一代优化算法，机器人灵活性能更好。
内置式集成设计深入狭窄腔体内部焊接
基本运行参数表
关节类型垂直多关节手臂式
关节数 6
负载3KG
垂直可达性2511mm
水平可达性1434mm
重复定位精度0.08mm
关节运动范围S 轴-170°/+170°
L 轴
-90°/ 155
U 轴-175°/+190°
R 轴-150°/+150°
B 轴-45°/+180°
T 轴-200°/+200°
关节最大速度S 轴200°/s
L 轴200°/s
U 轴220°/s
R 轴410°/s
B 轴410°/s
T 轴610°/s
净重130KG
抱闸数 6 轴
电源容量 1.5KVA 许用扭矩R 轴8.8N²M
B 轴8.8N²M
T 轴 2.9N²M 许用转动惯量R 轴0.27KG²M²
B 轴0.27KG²M²
T 轴0.03KG²M²
可达性范围图
3.2机器人系统控制柜 DX100和示教编程器
DX100 控制柜是MOTOMAN 机器人新一代控制，针对新
型高性能伺服电机和高速运算做了重要的改进。
支持多达72
轴的协调控制，优化了运算插补算法，支持小半径圆周路径插补。
控制柜的外形更小，更省空间，大部分操作按钮都集中在
PP 示教盒上面。
集中了碰撞检测传感器和干涉区检测功能，对于机器人操
作的安全性能提高了很大一部分。
集成了MOTOMAN 机器人几十年的焊接精华，按照工业焊
接作业的最佳性能设计，省时省电省空间。
继承了通用工业设
备的性能特点，具有内部PLC，多通讯接口，多存储介质。
程
序编制，备份和存储功能齐备。
控制柜
本体类型控制柜类型尺寸重量防护等级
ES165D MH50
DX100
LARGE MODEL
425mm³1200mm³
450mm
100kg IP54
MA1400 SMALL MODEL
示教编程器
USB 插槽CF 卡插槽尺寸重量防护等级
1 1 169³314.5³50mm0.99 IP65
软件配置
可控机器人数8 台可控轴数量72 轴
机器人程序嵌套级数16 级系统程序嵌套级数 4 级
协调群组控制功能32 组以上单一程序容量200000 步梯形图容量200000 步最大IO 点数2048 点
程序名长度32 位用户界面定制允许
机器人示教编程器如右图所示，它是机器人人机互动的主要界面，
集成了通用工业控制按键和按钮，同时按照人机工程学最优化的原则配
置各类操作按钮并控制编制输入格式。
除了密码控制操作权限之外，
还有硬件锁。
嵌入式WIN7 系统，支持多任务，多窗口，使编程和监
视可以交互操作，有效的提高了编程效率。
彩色触摸显示屏。
中英日
三种可选语言。
INFORM III 程序语言，使用集成式命令，可以定制宏
命令。
3.3焊机电源
焊接电源 A160-500
●送丝机构为双轮驱动，送丝平稳
●引弧容易，具有收弧去小球功能
●采用单片机控制，性能可靠、稳定
●采用波形控制，焊接过程稳定、飞溅小●电源动态品质优异，焊接全过程实时波控●IGBT 逆变技术
●电源电压适应范围宽
●焊接操作方式分二步∕四步●数字显示焊接电压，焊接电流●慢送丝启动，提高引弧成功率
●具有预设焊接电压、送丝速度及焊丝直径选择等功能A160-500 技术参数:
输入电压 3 ~ 380V ±10% /（50 ~ 60）Hz
额定输入电流﹙A﹚34A
额定输入功率﹙KW﹚23kW
空载电压U0 76V±5
电压调节范围﹙V﹚15~ 45V
电流输出范围﹙A﹚20 ~ 500A
送丝速度范围﹙m∕min) 2~25
适应焊丝规格Ф 1.0/Ф 1.2/Ф 1.6 钢
负载持续率X 60 %
效率η90%
功率因数λ0.93
外壳防护等级IP23S
绝缘等级 F
冷却方式风冷
外形尺寸（L³W³H）600 mm³300 mm³530mm
电源重量49kg
送丝机重量9kg
特点
输出电缆可加长至50m∕70mm²，干伸长变化适应
性强性强，注塑壳体，人性化设计
3.4焊枪ABIROB A500（风冷式）
实惠、高负荷、稳定
高强度的焊接性能，新的焊枪接头和液冷式电缆技术。
根据市场上需求高工作负
荷而研发出来的ABIROB W系列焊枪。
ABIROB A 500技术参数（EN60 974-7）：
符合中国标准GB/T15579.7-2005弧焊设备；
额定值：500ACO
2
400A 混合气体、M21 依据DIN EN ISO14175
暂载率：100%
焊丝直径：0.8～1.6mm
3.5清枪装置
机器人焊枪清渣能准确和有效地清除枪颈气体喷嘴内的焊渣。
鉴于它的工作原理，能够清除大量的焊渣。
由于系统的精确性及动作迅速，人工干预工作量更少，延长易损件的使用寿命，减少了机器人的停机时间。
3.6伺服变位机
BWJ L-1000 变位机，360 度旋转，回转半径 700mm，可容工件长度 2000mm
伺服控制，定位准确。
四.工艺流程
4.1焊接示意图
按客户工艺图纸焊接，工件上料前预焊，且保持每件的一致性。
4.2节拍估算
焊接参数选取：焊接速度：8-15mm/s,焊丝直径φ 1.2mm,CO2 气保焊。
预计节拍：15min/件
五．设备使用条件
场所室内（附近没有电气噪声源）
周围温度0-45°C
周围湿度20—90%（不结露）
易燃气体无
腐蚀性气体无
电源电压 3 相AC380V±10%50Hz
六．项目进度计划
七．技术与服务
1.设备安装调试由供方负责。
调试所需工具及相关事项双方协商解决。
2.供方可协助需方操作人员的培训。
3.终身提供维修服务和备品备件供应，保质期后酌收成本费。
4.供方向需方提供全套技术资料(使用说明书，电气原理图，接线图和易损件图)。
