温度器控制器接线图
温度控制器如何接线？

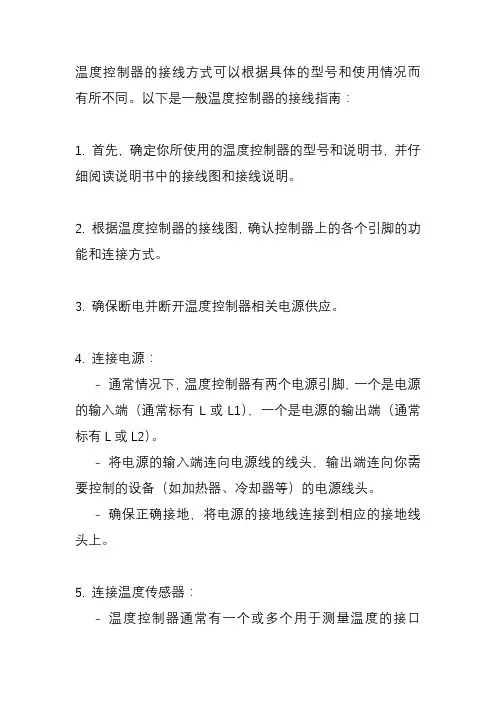

温度控制器的接线方式可以根据具体的型号和使用情况而有所不同。
以下是一般温度控制器的接线指南：1. 首先，确定你所使用的温度控制器的型号和说明书，并仔细阅读说明书中的接线图和接线说明。
2. 根据温度控制器的接线图，确认控制器上的各个引脚的功能和连接方式。
3. 确保断电并断开温度控制器相关电源供应。
4. 连接电源：- 通常情况下，温度控制器有两个电源引脚，一个是电源的输入端（通常标有L或L1），一个是电源的输出端（通常标有L或L2）。
- 将电源的输入端连向电源线的线头，输出端连向你需要控制的设备（如加热器、冷却器等）的电源线头。
- 确保正确接地，将电源的接地线连接到相应的接地线头上。
5. 连接温度传感器：- 温度控制器通常有一个或多个用于测量温度的接口（通常标有TEMP或T），接口的数量和类型因温度控制器而异。
- 将温度传感器的引线插入控制器的相应接口中，确保插头连接牢固。
6. 连接设备：- 如果你使用温度控制器来控制一个外部设备（如加热器或冷却器），通过接线将设备的电源线头连接到控制器的输出端。
7. 核对接线：- 仔细检查所有的接线，并确保每个接线牢固连接且正确插入相应的引脚或接口中。
8. 施加电源并测试：- 当你确认所有接线正确时，将电源重新接通并根据温度控制器的使用说明进行设置和测试。
请注意，以上仅是一般的接线指南。
对于不同的温度控制器型号和具体的使用场景，接线方法可能有所不同。
因此，强烈建议你按照温度控制器的说明书和厂商提供的指导进行接线。
如果你对接线有任何疑问或不确定，最好向专业人员寻求帮助或咨询制造商的技术支持。
A三点式温度控制器
外形尺寸：96x48 mm (1/8-DIN)安装深度：122 mm使用说明书深圳市柯普乐自动化技术有限公司译选型说明Page 2接线图 2技术参数 3显示和键盘 4设定级别 5操作级别8故障信息显示8安装说明8开始使用前请认真阅读本手册。
充分体会安装和接线指南。
230 VAC115 VAC24 VAC24 VDC, +/-25%或4-20mA重复输出N LOUT 1 OUT 2 OUT 3线制接线+ - OUT5 24和25重复输出0-20mA 或 4-20mAOUT 4TC0-20mA4-20mA不允许将传感器的信号地与模拟量输出地短接。
OUT1 = 继电器在SP1设定点接通,或RTD线路故障时OUT2 = 继电器在SP2设定点接通,或RTD线路故障时OUT3 = 继电器在SP3设定点接通,或RTD线路故障时OUT4 = 0-20mA或4-20mA模拟量输出OUT5= 继电器附加设定点，在SP4设定点接通,或RTD线路故障时(用户指定)热电偶输入：内置补偿功能和传感器断线及反极性保护功能。
线路电阻达到50Ω无需重新校准。
校准精度：< 0,25%RTD输入：2或3线制输入。
传感器断线及反极性保护。
3线制接线最大允许线路电阻：80Ω传感器电流：< 0,5 mA校准精度：< 0,2 %0-20mA或4-20mA输入(可选)：最大负载10Ω。
线性误差：< 0,2 %温度漂移：< 0,01 % / K输出：OUT1 – OUT3, OUT5：NO继电器(UR appr.)，容量250 VAC，3 A (cos-phi = 1)重复输出：-OUT 4: 相对选择量程。
0/4...20 mA 最大负载500Ω线性度：< 1,5 % 延迟时间：2秒（可定制）。
4位半LED显示：测量结果：10 mm红色，设定值：10 mm红色数据保护：EAROMCE标准：根据89 / 336 / EEC. EN 50081-2, EN 50082-2标准测试电气安全标准：EN 61010供电电源：标准：230 V AC， ± 10 %，48...62 Hz。
关于变压器温控器的讲解解析
BWY(WTYK)-802AG、803AG
K1
K2
K3
Pt100
1 2 3 4 5 6 7 8 9 10
低
总
高
123 4567 8 9 10 11 12 13 14
高总 低 XMT-288F
AC 220V
图七 BWY（WTYK）-802AG、803AG/288F接线图
一、变压器温度控制器BWY-802G、803G
一、变压器温度控制器BWY-802G、803G
一、概 况
❖
1、温度控制器根据JB/T6302《变压器用油面温控器》标
准的命名如下：
2 B W Y 80 3 A G (TH)/288 F C
配计算机 方型 带接点控制 湿热带三防 改进型 带Pt100铂电阻 表示温度开关数量 表示线性刻度 液体压力式 温度计 变压器
关于变压器温度控制器的讲解
变电检修室电气试验二班仪表
2014年冬培
一、变压器温度控制器BWY-802G、803G
❖ 一、概况…………………………………………（1） ❖ 二、工作原理……………………………………（5） ❖ 三、主要技术指标………………………………（5） ❖ 四、温控器开关的设定…………………………（5） ❖ 五、温控器的接线………………………………（7） ❖ 六、温控器的安装………………………………（8） ❖ 七、注意事项……………………………………（9） ❖ 八、附录 工业铂热电阻分度表（Pt100） …（11）
温控仪表接线
温控仪表接线我们总结了一下，最常见就是不会接线。
其实接温控仪很简单，无非是四样东西-电源，温度传感器，温控仪，还有控制器。
每个温控仪表上都有一张接线图。
都会有图表注明该接什么东西。
下面我就按照下图来简单的介绍一下如何接线。
（仅供参考）如果你使用的是热点偶的传感器，那么你就接1和2两个端子，1负2正。
如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。
15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。
15和16是接交流电源。
9和10是接报警，接线是要注意要和电源串联在一起！是我又画的正确的接线法,希望再有此问题的朋友能够正确解决火线接5，零线接4，从5并一根线到2｛总）。
从3接一根线到继电器线圈，继电器线圈另一端接零线。
如温度控反了，3，调到1，接线。
热电偶按表上符号十接红线，一接录线。
继电器的常开触点控制交流接触器线圈通断。
交流接触器控加热管。
接线原理：以XMT-101、102为例，1.2.3接温感线，如温感线是二根，接1.3，然后把2.3短接，‘地’接地，‘中’接零，‘相’接火，‘相、总’接触器线圈，当在设定温度以上工作时，‘中’接‘低’，设定温度以下工作时，‘中’接‘高’提问人的追问2010-07-16 21:04按图接好了到了设定温度红灯没亮是什么原因啊回答人的补充2010-07-16 21:40YI一般要高出2--3度红灯才亮，低2--3度录灯亮，提问人的追问2010-07-16 22:09不行啊我设定温度为40度都到了50多度了红灯还没亮感温棒有3个线头调换位置显示负值换好显示正常值了但是红灯不亮你可以把1，2和3脚接感温探头，23和24接220伏电源，15，16，17接报警输出就可以。
智能温控器接线：1、2#端子接报警输出，3、4、5#端子接温度传感器，6、7、8#端子接控制输出，9、10#端子接电源输入（AC:220V），供参考。
温度控制器怎么接线方法
温度控制器怎么接线方法温度控制器是一种用于控制温度的设备，广泛应用于工业生产、家用电器等领域。
正确的接线方法对于温度控制器的正常运行至关重要。
接下来，我们将介绍温度控制器的接线方法，希望能够帮助大家更好地使用和维护温度控制器。
首先，我们需要准备好温度控制器、电源线、加热器和温度传感器。
在接线之前，务必确保所有设备处于断电状态，以免发生触电事故。
接下来，我们将温度控制器、加热器和温度传感器进行正确的接线连接。
首先，将电源线连接到温度控制器的电源输入端，然后将加热器的电源线连接到温度控制器的加热器输出端。
接着，将温度传感器的线缆连接到温度控制器的温度传感器输入端。
接线完成后，务必仔细检查每个接口，确保连接牢固、无松动。
在接线完成后，我们需要对温度控制器进行一些基本设置。
首先，根据实际需要，设置温度控制器的工作模式和温度范围。
然后，根据加热器的功率和工作环境的实际情况，设置加热器的工作时间和工作温度。
最后，根据温度传感器的特性，进行温度校准，确保温度控制器的准确性和稳定性。
在接线和设置完成后，我们需要对温度控制器进行一些简单的测试。
首先，接通电源，确保温度控制器正常开机。
然后，设置一个目标温度，观察温度控制器是否能够准确地控制加热器的工作，以达到设定的目标温度。
同时，也需要观察温度传感器的反馈是否准确，确保温度控制器能够及时地感知温度变化，并做出相应的调整。
最后，我们需要定期对温度控制器进行检查和维护，确保其正常运行。
定期清洁温度传感器，防止灰尘和污物影响其测温准确性；定期检查温度控制器的接线端子，确保连接牢固；定期检查加热器的工作状态，防止因加热器损坏导致温度控制不准确。
总之，温度控制器的接线方法对于其正常运行至关重要。
正确的接线方法和合理的设置能够确保温度控制器的准确性和稳定性，从而保证生产和生活中对温度的精确控制。
希望通过本文的介绍，能够帮助大家更好地了解温度控制器的接线方法，为其正确使用和维护提供一些帮助。
怎么快速看懂温控仪的接线图
怎么快速看懂温控仪的接线图？二线三线的温度传感器怎么接线？今天我们要谈谈恒温器的线路。
许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。
电源的主电路通过交流接触器的主触头直接连接到加热装置。
温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。
有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。
不同牌号的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。
温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。
如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。
这些继电器的输出是无源的，需要外部电源才能使用。
123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。
有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。
（使用两条相同颜色的线来消除线电阻对测量值的影响。
）物理接线以上是物理参考图，是最常用的接线方法。
按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。
温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例13和14电源，12地线（一些内部悬挂不能连接）。
铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。
温控器的原理及接线图温控器的“总、高、低”是什么意思？
温控器的原理及接线图温控器的“总、高、低”是什么意思？温控器的原理及接线图中温控器的总高低是什么意思？温控器是我们常用的一种监控温度的控制系统，像家庭中使用的地暖热水器，空调烘箱等等都有温控系统的存在。
温控器的原理温控器的原理也就是温控器的控制原理，王红器连接温度探头温度探头所测量的温度反馈给处理器，通过判断与设置温度的差值，给予继电器信号判断是加热还是冷却，从而让控温系统达到平衡准确的状态。
其中我们所说的PID温控仪就是这个原理，下图是一张简单的温度控制原理图，温控仪在系统中发挥了处理器的作用，其中输出继电器可以选择SSR固态继电器，也可以选择交流接触器，固态继电器在控温系统中起到了很好的精度作用，脉冲式加热能够让温度更加均匀。
温控仪总高低什么意思？带有总高低三个这样的温控仪现在很少见了，升级版的温控器只会标注OUT，并且标明常开常闭以及SSR固态继电器输出的接线端子，所以总高低三个端子起到的是常开和常闭开关的作用，其中总是公共端，总低是常闭，总高是常开。
比如说我们把温度设定为60度，室温或者箱体内只有20度，这个时候总低为输出端连接加热器或者继电器控制加热，当温度达到60度的时候，总高接通总低断开系统停止加热，如果总高连接了冷却系统就可以给系统降温，降到设定值以下，总高断开总低接通，系统继续加热。
温控仪如何接线？常用的温控仪是数字式，带有超温报警，低温报警，可以连接上机位监控画面，还可以进行声光报警，非常的先进方便，而且接线也比较清晰，下面找到了一张常用的温控仪端子说明书，作为例子给大家介绍一下。
这张图中可以看到有两种温度传感器的接线方式，一种是热电偶，一种为pt100热电阻，我们常用的是pt100热电阻的我们以右边这张图为例，1,2端子为电源输入，3-5为输出，也就是我们上面所说的总高低，其中3,4为常闭式，3,5为常开，4为公共端。
6-8是一组报警，这一组报警我们可以接声音，9-10是第二组报警，这种报警我们可以接光源，也可以作为信号输出给上机位，13-15是Pt100热电阻接线端子。
温控表的接线方法
（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。
探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。
温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。
探头也叫热电偶或温度传感器。
123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。
继点器另一端接到中上。
别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。
一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。
一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。
确定接线端子后接入电源、传感器和输出连接线。
接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。
千万要确定无误后方可接通电源（三）RKC温控表一、简介RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。
华东电气GTAX四回路温度控制器使用说明书
1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。
2）本产品使用在家庭环境内有时会发生电波干扰。
此时应采取充分对策。
3）本产品通过强化绝缘进行触电防护。
将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。
4）本产品使用时所有室内配线超过30m 的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。
5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。
6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。
7）配线时请遵守各地的规定。
8）为了防止机器损坏和防止机器故障，请在与本产品连接的电源线或较大容量的输入输出线上安装适当容量保险丝等方法保护电路。
9）请不要将金属片及导线碎屑混入本产品中，否则可能导致触电、火灾、故障。
10）请按规定力矩确实的拧紧螺丝。
如果螺丝不完全拧紧，有可能导致触电、火灾。
11）为了不妨碍本产品散热，请不要堵塞机壳周围散热窗孔及设备通风口。
12）本产品未使用的端子不要接任何线。
13）请务必在断电后再进行清洁，请用干的软布擦产品上的污垢，而且不用吸湿剂类，否则可能导致变形、变色。
14）请不要用硬物敲打或擦蹭显示面板。
15）本说明书以读者具有电气、控制、计算机以及通信等方面的基础知识为前提。
16）本说明书中使用的图例、数据例和画面例，是为了便于理解说明书而记入的，并不保证是其动作的结果。
17） 为了长期安全的使用本产品，定期维修是必要的。
本产品的某些部件有的受寿命限制，有的因长年使用性能会发生变化。
18）在没有事先预告情况下，有可能变更说明书的内容。
有关说明书的内容期望无任何漏洞，您如果有疑问或异议，请与本公司联系。
1）当本产品的故障或异常有可能导致系统重大事故的场合，请在外部设置适当的保护电路。
2）在全部配线完成之前，请不要接通电源。
否则可能导致触电、火灾、故障。
3）不要在产品记载规格要求范围之外使用。
温控仪怎么接线
温控仪怎么接线？高总低是什么端子？3张实物图一看就懂
有朋友问温控仪接线怎么样？运行和停止的指示灯怎么接？今天，我们将揭晓。
温控仪
面板介绍
为了方便大家的理解，我们从最简单的开始，温度控制器的接触大致分为三部分: 电源接触，温度传感器接触，继电器输出接触。
一旦这三台机组连接起来，温度控制器就可以正常工作，当然，还有一组直流电源输出，可以直接控制继电器。
今天我们主要看继电器输出，看看这个温度控制器如何连接到交流接触器？
接线图
这是最简单的接线图，连接火线中的零线，连接温度传感器的1 / 2 / 3，有两线热电偶，有三线热电阻，根据不同的情况选择，连接时，注意一组继电器的正负极，高、中、低输出。
热电偶接线
热电阻接线
参数介绍
实物图
为什么这些数字的总和很低？首先，这组继电器是无源的，所以总点连接电源，所以和接触器构成一个控制回路。
当温度低于设定值时，低求和关闭; 当
温度高于设定值时，高求和关闭。
当然，不同的品牌，可能会有所不同，以附带的说明书为准。
实物图
这个电路增加了两个按钮开关，它们最初低于设定的温度，因此总和很低并且是闭合的。
按下启动按钮交流接触器自锁，电热开始发热，当温度超过设定值时，接触器线圈总低断电，发热停止。
实物图
本图增加了两个指示灯，工作指示灯指示交流接触器的辅助正常开启点，接触器只要吸气，工作指示灯亮，停止指示灯指示温度控制器的正常关闭点，停止指示灯指示不工作时。
在实际应用中，最好加一个时间继电器，达到设定的温度倒计时断电，同时加一个报警器。
科罗里斯温控阀控制器使用说明
t.P
30s
40s
45s
50s
65s
65s
100s
By 王善平 2010版
注：如果是50Hz电源，t.P值增大1.2倍
14
4.4.(3) 不同阀马达对应的t.P值; (@60Hz)
(3) RCEL 型阀马达, 不同的型号，其对应的t.P值如下
阀马达型号 RCEL 060 RCEL 100 RCEL 150 RCEL 200
*可选功能；仅在第三方遥控通讯中才能启用；
18
By 王善平 2010版
4.4 参数含义及推荐值
dIr- 加热或者冷却功能选择;
*一般情况： 阀口A ---- 热交换器; 阀口B ---- 旁通； 阀口AB---- 总口。 对于冷却系统, dIr 设定值=1； 对于加热系统, dIr 设定值=0； *特殊情况： 阀口A ---- 旁通; 阀口B ---- 热交换器； 阀口AB----总口。 对于冷却系统, dIr 设定值=0； 对于加热系统, dIr 设定值=1；
21
5.系统整定步骤
Step 1. 检查阀马达与控制器的接线是否正确；
将控制器切换到手动模式，按 打开阀门，或者按 关闭阀门， 观察阀马达的动作与否？动作方向是不是与控制器上显示一致？如 果不动作，请检查电气线路；如果反向动作，请将控制器后端的5、 6号端子接线对调即可。
Step 2 . 确定dIr的设定值; Step 3. 确定t.P值；
手动控制模式
5
2.1 手动控制模式应用 在手动控制模式下：
1。可以到温控阀旁边使用手轮来手动操作阀门开、 关； 2。可以在控制器上按 或者 来电动控制阀门 开、关；再按一次 或者 即可停止阀门动作； *此法可以验证控制器与马达的电气接线是否正确； 3。 代替电气保护开关； 在设备停用时，将控制器切换到手动控制模式；此时 控制器没有任何输出信号，可以避免马达无谓动作， 起到保护控制系统的作用。
智能型数字显示温度控制器 使用说明书-REX RKC
表一表二、输入类型代码2、接线图（以仪表本身标贴的接线图为准）四、型号定义产品识别REX-C□00 □ □ □ - □ □ * □ □① ② ③ ④ ⑤ ⑥ ⑦ ⑧①外型尺寸(见表一)②设计序号③控制类型F：PID动作及自动演算（逆动作）D: PlD动作及自动演算（正动作）④输入类型：见附表⑤范围代码：见附表⑥第一控制输出(OUTI)（加热侧）M:继电器接点输出 8：电流输出(DC4～20mA)V：电压脉冲输出 G：闸流控制管驱动触发输出T：闸流控制管输出⑦第二控制输出(OUT2)（制冷侧）＊1无记号：当控制动作是F或D时M:继电器接点输出8：电流输出(DC4～20mA)V：电压脉冲输出T：阑流控制管输出⑧第一报警(ALMl)⑨第二报警(ALM2)N：未设报警 A：上限偏差报警B：下限偏差报警C：上．下限偏差报警D：范围内报警E：附待机上限偏差报警F：附待机下限偏差报警 G:附待机上下限偏差报警H:上限输入值报警J：下限输入值报警K:附待机上限输入值报警 L：附待机下限输入值报警注意：订货时依据上述内容填写五、面板及各部位功能PV:测量值／模式显示值SV:设定值／模式内容显示值AT:PID自动演算指示灯OUT1:输出I指示灯OUT2:输出2指示灯ALM1:报警l指示灯ALM2:报警2指示灯SET:设定，模式键<R/S:位移键∧:增加键∨:减少键一、概述：REX系列智能控制仪是我公司最近开发的新一代工控产品，采用专用微处理器、开关电源和表面贴装技术，使仪表精致小巧，性能可靠，特有的自诊断，自整定和智能控制等功能。
可广泛应用于温度、压力、流量，液位等参数的显示和控制。
二、主要技术指标：1、输入：各种热电偶(TC)，热电阻(RTD)标准电流、电压信号等2、显示：过程值(PV)，设定值(SV)：-1999～+9999输出(OUT１，OUT2)报警(ALM1，ALM2)自整定(AT)状态显示：LED3、控制方式：(1) PID控制(包括ON/OFF，位式PID和连续PID)(2) 自整定控制4、精度测量精度：±0.5 %FS冷端补偿误差：±2℃（0～50℃范围内软件可调）分辨率：14bit采样周期：0.5 Sec5、设定值范围：设定值(SV)：同量程(PV)比例带(P)：0～全量程（设0时．为ON/OFF控制）积分时间(1)：0～3600Sec（设O时无积分作用）微分时间(D)：0～3600Sec（设O时无微分作用）比例周期：１～１００Sec位式控制输出滞环宽度：1 ～１００℃（或其它PＶ单位）6、控制输出：(1)电流输出：DC 0～lOmA，4～20mA (RL＜500Ω)(2)电压输出：DC 0～5V，１～5V (RＬ＞10K)(3)继电器输出：触点容量250V AC 3A（阻性负载）(4)电压脉冲输出：0～12V（适用于因态继电器SSR）(5)可控硅SCR输出：过零触发或移相触发（阻性负载）(6)报警功能输出：最多二组输出，12种模式输出触点容量250VAC 3A7、其它参数(1)绝缘电阻：>50 MΩ(500VDC)(2)绝缘强度：１500VAC历时一分钟(3)功耗：＜10VA(4)使用环境：湿度不超过30～85%RH，温度不超过0～50℃，无腐蚀性气体的场合(５)重量：约(0.5Kg)（C900型）三、外型、安装开孔及接线1、外型及开孔尺寸外型尺寸盘面开孔A B C D E F G HC1OO 48 48 10 100 45 45 80 80C410 96 48 10 100 92 45 116 800400 48 96 10 100 45 92 80 116C700 72 72 10 100 68 68 96 96C900 96 96 10 100 92 62 116 116显示 K j L E N T U R S B w P jP PT W热电偶(TC) RTD输入类型 K J L E N T U R S BW5ReW26RePLIIJPT100PT100电压(电流) REX 系列智能控制仪使用说明书AGREX-C700 面板说明（REX-C700）六、仪表操作流程1、开机流程开启电源显示输入类型（自动变换）显示输入范围（自动变换）SV/PV显示模式PV I NPOC KSVPV1372SV见表二见表三图一图二表三、输入类型及范围代码表传感器类型 代码输入范围代码输入范围代码 输入范围 K01 0-200℃ K02 0-400℃ K03 0-600℃ K04 0-800℃ K05 0-1000℃ K06 0-1200℃ KK07 0-137.2℃ K13 0-100℃ K14 0-300℃ J01 0-200℃ J02 0-400℃ J03 0-600℃ JJ04 0-800℃J05 0-1000℃ J06 0-1200℃ R *1 R01 0-1600℃ R02 0-1769℃ R03 0-1350℃ S *1 S01 0-1600℃ S02 0-1769℃ B *1 B01 100-1800℃ B02 0-1769℃ E E01 0-800℃ E02 0-1000℃ N N01 0-1200℃ N02 0-1300℃ T01 0-350℃ T02 -199.9-100℃ T03 -199.9-200℃ 热电偶T *2T04 -199.9-400℃D01 -199.9-649.0D02 -199.9-200.0℃D03 -199.9-50.0℃D04 -100.0-100.0D05 -100.0-200.0℃D06 -100.0-50.0℃D07 0.0-100.0℃ D08 0.0-200.0℃ D09 0.0-300.0℃ PT100D10 0.0-500.0℃P01 -199.9-649.0P02 -199.9-200.0℃P03 -199.9-50.0℃P04 -100.0-100.0P05 -100.0-200.0℃P06 -100.0-50.0℃P07 0.0-100.0℃ P08 0.0-200.0℃ P09 0.0-300.0℃ 热电阻 JPT100P10 0.0-500.0℃0-5V 401 0.0-100.0℃ 电压 0-1V 601 0.0-100.0℃ 0-20mA 701 0.0-100.0℃ 电流 4-20mA 801 0.0-100.0℃注: *1、0-399℃范围内不能保证精度*2、-199.9-100℃范围内不能保证精度2、SV 设定模式在SV/PV 正常显示状态下，按一下“SET ”键，使SV 显示处于闪烁状态，通过按“<R/S”键，找到所需设定温度的位数，再按上升或下降键，设定到所需温度值，设定完毕后，在按一下“SET ”键，使仪表转到SV/PV 正常显示状态。
宇电S016-14 多路温控器说明书V7.81
AI-7048 A J2 J2 G5 L3 G5 S － 24VDC
1 ②③④⑤ ⑥ ⑦ ⑧
⑨
这 表 示 一 台 仪 表 ： ① 基 本 功 能 为 AI-7048 型 ； ② 面 板 尺 寸 为 A 型 （ 96×96mm ） ； ③2 个 二 线 制 热 电 阻 输 入 回 路 ； ④2个二线制热电阻输入回路；⑤2路固态继电器驱动电压输出；⑥2路报警继电器输出；⑦2路固态继电器驱动电压输 出；⑧1个RS485通讯接口；⑨仪表供电电源为24VDC电源。仪表型号中各部分的含义如下： ①表示仪表基本功能
3
D7 宽度仅为22.5mm，DIN导轨安装模式，特制双排LED显示，带按键操作，电源与通讯采用插拔总线端子 E 面板48×96mm（宽×高），开口45+0.5×92+0.5mm E5 表示采用I/O模块式外壳，本机无显示部分，非盘装表，可安装在DIN导轨上，可外接显示器编程 E7 宽度仅为22.5mm，DIN导轨安装模式，特制双排LED显示，带按键操作 F 面板96×48mm（宽×高），开口92+0.5×45+0.5mm ③表示仪表M1的IN1、IN2输入安装的模块规格：可安装J1、J2、J3、J4、J5等模块，N表示没有安装，下同。 ④表示仪表M2的IN3、IN4输入安装的模块规格：可安装J1、J2、J3、J4、J5等模块。 ⑤表示仪表M3的OP1、OP2输出安装的模块规格：可安装G5模块。 ⑥表示仪表M4报警（ALM）安装的模块规格：可安装L0、L3等模块。 ⑦表示仪表M5的OP3、OP4输出安装的模块规格：可安装G5模块。 ⑧表示仪表通讯（COMM）安装的模块规格：可安装S、S4等模块。 ⑨表示仪表供电电源：不写表示使用100~240VAC电源，24VDC表示使用24VDC或AC电源。
关于变压器温控器的讲解讲解学习
二、变压器绕组温控器BWR—04（I）
四、主要技术指标
1.BWR-04绕组温控器主要技术指标：
(1)正常环境温度：(-40～+55)℃
(2)温度测量范围：(0～150)℃
(3)指示精确度：±3℃
(4)控制性能：
①设定范围：全量程可调 ②设
定精确度：±3℃
③开关差：6±2℃
④额
定功率：AC250V/15A
❖ 六、温控器的安装………………………………（8 ）
一、变压器温度控制器BWY-802G、803G
一、概 况
40
° C
60
20
80
0
100
0 K1
100 0
100 K3
K2
0 100
安装孔
最 大 插 入 深 度 260
图一 BWY（WTYK）系列温度控制器外形及安装尺寸
一、变压器温度控制器BWY-802G、803G
一、变压器温度控制器BWY-802G、803G
四、温控器开关的设定
1、开关设定：BWY（WTYK）-802G出厂时的标准设定值为K1=55℃；K2=80℃。BWY（WTYK）803G出厂时的标准设定值为K1=55℃；K2=65℃；K3=80℃。若用户需要更动设定值，则须打开 表盖，按（图四）旋松开关固定螺钉，将红色设定针扳动到所需设定值，然后旋紧固定螺钉， 按原样合上表盖。
控制开关数量
变压器产品用
288 F C - Ⅲ
设计序号(与绕组温控器配套） 输出功能 方型 控制 数字显示
二、变压器绕组温控器BWR—04（I）
三、组成与作用
1.BWR-04型绕组温控器： (1) 指示变压器绕组的温度； (2) 提供四组开关接点(AC250V/15A)，分别用 于分级控制变压器冷却装置，超温报警和超温 跳闸； (3) 输出(4~20)mA无源电流信号作为安装控制 机房内的数显温控仪的输入信号。 绕组温控器的外形及安装尺寸见图一，出口绕 组温控器的外形及安装尺寸见附录（供国外变 压器生产商选用）
伟捷电脑 XTA-6000 系列数显温度控制器 说明书
XTA-6000系列数显温度控制器使用说明书伟捷电脑科技有限公司目 录一、概述 (1)二、主要技术参数 (1)三、型号和规格 (1)四、外观尺寸 (2)五、温控器接线 (2)六、硬件基本连接示意图 (3)七、内部参数表 (3)八、错误信息 (3)九、产品型号意义 (4)十、温控器操作 (5)一、 概述XTA-6000系列温度控制器为双排三位显示温控器，分别显示测量值和设定值，温控器为四键操作，参数设置快捷，参数符号显示简洁，输入信息方便，具有传感器误差平移修正功能。
温控器采用进口超强抗干扰芯片设计、质量可靠，红色双排数码管分别同时显示测量值与设定值。
二、 主要技术参数1.测量误差：±0.5F·S±1字，附加冷端补偿误差±1℃；2.继电器输出触点容量：阻性负载220V /7A；3.驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V；4.驱动可控硅脉冲输出：幅度≥3V，宽度≥40us的移相或过零触发脉冲；5.控制周期：继电器输出为2～120秒，其它为2秒；6.工作电源：198V～242V,50Hz；7.工作环境：0～50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合。
三、 型号和规格常用输入信号及测控范围（特殊规格可另订货）。
传 感 器 名 称 分 度 号 测 控 范 围镍铬－铜镍 E 0～700℃镍铬－镍硅 K 0～1300℃ 热电偶铂铑10%－铂 S 0～1600℃铁—铜镍 J 0～900℃铜电阻 CU50 -50.0～150.0℃ 热电阻铂电阻 PT100 -60.0～200.0℃、-60.0～600.0℃四、 外观尺寸 单位：mm8989 122 5.5五、 温控器接线注：接线如有更改恕不另行通知，以温控器所附接线图为准。
XTA-6000数显温度控制器使用说明书六、 硬件基本连接示意图接受测问题的电信号，和设定温度进行比较后，向操作器输出调节信号的设备。
温度控制器怎么接线方法
温度控制器怎么接线方法温度控制器是一种常见的电子设备，它可以用来控制温度，广泛应用于工业生产和家用电器中。
在使用温度控制器时，正确的接线方法非常重要，它直接影响到设备的正常运行和温度控制的准确性。
接下来，我们将介绍温度控制器的接线方法，希望对大家有所帮助。
首先，我们需要明确温度控制器的基本接线原理。
温度控制器通常包括输入端和输出端。
输入端接收来自温度传感器的信号，输出端控制加热或制冷设备的工作状态，以维持设定的温度范围。
在接线时，我们需要将温度传感器和加热或制冷设备正确地连接到温度控制器上，以确保整个系统能够正常工作。
接下来，我们来介绍温度传感器的接线方法。
通常情况下，温度传感器会有两根导线，分别是正极和负极。
我们需要将这两根导线连接到温度控制器的输入端上，一般来说，接线时需要注意将正极和负极连接到对应的接线端子上，以避免接线错误导致温度控制不准确甚至设备损坏的情况发生。
接着，我们来介绍加热或制冷设备的接线方法。
这些设备通常也会有相应的接线端子，我们需要将它们连接到温度控制器的输出端上。
同样，接线时需要确保将正极和负极连接到正确的接线端子上，以保证设备能够根据温度控制器的指令正常工作。
在接线完成后，我们需要对整个系统进行一次测试，以确保接线正确并且设备能够按照预期工作。
在测试时，可以通过调节温度控制器的设定值来观察加热或制冷设备的工作状态，以验证系统的正常运行。
总的来说，温度控制器的接线方法并不复杂，但是在实际操作中需要我们仔细对待，确保接线正确、牢固，以及对整个系统进行必要的测试，以确保设备能够正常工作。
希望以上内容对大家有所帮助，谢谢阅读！。
温控器接线图
温控器的接线方法时间：2009-7-13 9:31:33 来源：互联网【大中小】【打印】温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。
温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。
温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
TEC温控-PID参数自校正调整温控器
TEC 温控-PID 参数可自动校正调整温控器TEC-10A一 、特性描述TEC-10A 是一款高功率密度的TEC 温度控制器，额定工作负载5A ，峰值电流可达10A 。
此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。
可以通过专用RS232调试线和电脑进行通讯，以进行参数设置和温度监视，以及进行温度程控。
二 、控制器指标1、输 入：DC12V~13V2、输 出：-12V 到+12V3、额定电流：6A4、控制温度范围：-55°~125°5、控制器主板尺寸：64mm*40mm6、定位孔尺寸：M3图2 TEC 控制主板尺寸及接口定义三、 接线图TEC-10A 接线端子为6芯连接器，如下图图3所示。
接线时首先连接电源线和DS18B20，并且将GND 端和DS18B20的GND 端接到一起，等到接通电源后，最后接入TEC 。
接线时，保证12V 电源线界面大于0.5mm*mm 。
接通电源后，LED1指示灯常亮，LED2指示灯指示当前控制板的工作状态。
1.0版本软件为加热时候，LED2亮，制冷时候，LED2灭。
1.1版本为当温度控制范围在设定温度的0.625度范围内时亮起，超过这个范围时，LED2熄灭。
图3接线端子连线DS18B20，常用的温度传感器，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。
注意：正确接线面对着扁平的那一面，左负右正，一旦接反就会立刻发热，有可能烧毁！同时，接反也是导致该传感器总是显示85℃的原因。
图4 正确接线示意图四、操作流程调试TEC控制器，需要将TEC控制器调试器通过排线和主控制板连接，显示屏幕显示如下图图5所示波形。
图5 调试器液晶显示屏操作步骤：第一步：温度设置。
切换按键“Choose”键，使“#”在SV:xx.xxx的后面；通过“UP”键，向上调节设定温度，通过“DOWN”向下调节设定温度，步进量为0.0625度，但不保存；第二步：PID参数设置。
温度控制器怎么接线方法
温度控制器怎么接线方法温度控制器是一种用于控制温度的设备，它在工业生产和生活中起着非常重要的作用。
正确的接线方法对于温度控制器的正常运行至关重要。
下面我们来详细介绍温度控制器的接线方法。
首先，我们需要明确温度控制器的接线端口。
一般来说，温度控制器有输入端口和输出端口。
输入端口用于连接温度传感器，输出端口用于连接控制执行器，如加热器或制冷器。
接下来，我们来看一下温度控制器的接线方法。
首先，将温度传感器的接线端子连接到温度控制器的输入端口。
温度传感器是用来感知环境温度并将信号传递给温度控制器的重要组件，正确连接至关重要。
一般来说，温度传感器有两根导线，一根连接到温度控制器的正极，另一根连接到负极。
接着，将控制执行器（如加热器或制冷器）的接线端子连接到温度控制器的输出端口。
控制执行器是根据温度控制器的信号来控制加热或制冷的设备，也是温度控制系统中不可或缺的一部分。
同样，正确连接控制执行器至温度控制器也是非常重要的。
在接线过程中，务必注意接线的牢固性和接触的可靠性。
不良的接线可能会导致温度控制器无法正常工作，甚至损坏设备。
因此，在接线完成后，务必进行一次全面的检查，确保每根导线都连接到了正确的端子，并且牢固可靠。
另外，一些温度控制器还可能有其他的接线需求，比如电源输入、报警输出等。
在接线时，需要仔细查看温度控制器的说明书，确保按照要求进行接线。
总的来说，温度控制器的接线方法并不复杂，但需要我们细心和耐心。
正确的接线方法是保证温度控制器正常工作的基础，也是保证生产和生活中温度控制准确可靠的关键。
希望以上介绍能够帮助大家正确、安全地进行温度控制器的接线工作。
