交流异步电动机变频调速系统
异步电动机变频调速控制系统
主电路（续）
泵升限制电路——由于二极管整流器不能为 异步电机的再生制动提供反向电流的通路，所 以除特殊情况外，通用变频器一般都用电阻吸 收制动能量。减速制动时，异步电机进入发电 状态，首先通过逆变器的续流二极管向电容C 充电，当中间直流回路的电压（通称泵升电压） 升高到一定的限制值时，通过泵升限制电路使 开关器件导通，将电机释放的动能消耗在制动 电阻上。为了便于散热，制动电阻器常作为附
所谓“通用”，包含着两方面的含义： （1）可以和通用的笼型异步电机配套使用； （2）具有多种可供选择的功能，适用于各种
不同性质的负载。
下页图绘出了一种典型的数字控制通用变 频器-异步电动机调速系统原理图。
1. 系统组成
K
UR
RR00
RR11
RRbb
UI
~
M 3~
RR22
VTb
显示
单
设定
片
机
接口
件单独装在变频器机箱外边。
二极管整流电流波形具有较大的谐波分 量，使电源受到污染。
为了抑制谐波电流，对于容量较大的 PWM变频器，都应在输入端设有进线电抗 器，有时也可以在整流器和电容器之间串 接直流电抗器。还可用来抑制电源电压不 平衡对变频器的影响。
电路分析（续）
控制电路——现代PWM变频器的控制电路 大都是以微处理器为核心的数字电路，其 功能主要是接受各种设定信息和指令，再 根据它们的要求形成驱动逆变器工作的 PWM信号，再根据它们的要求形成驱动逆 变器工作的PWM信号。微机芯片主要采用 8位或16位的单片机，或用32位的DSP，现 在已有应用RISC的产品出现。
控制电路（续）
信号设定——需要设定的控制信息主要有：U/f 特性、工作频率、频率升高时间、频率下降时间 等，还可以有一系列特殊功能的设定。由于通用 变频器-异步电动机系统是转速或频率开环、恒 压频比控制系统，低频时，或负载的性质和大小 不同时，都得靠改变 U / f 函数发生器的特性来补 偿，使系统达到恒定，甚至恒定的功能（见第 6.2.2节），在通用产品中称作“电压补偿”或 “转矩补偿”。

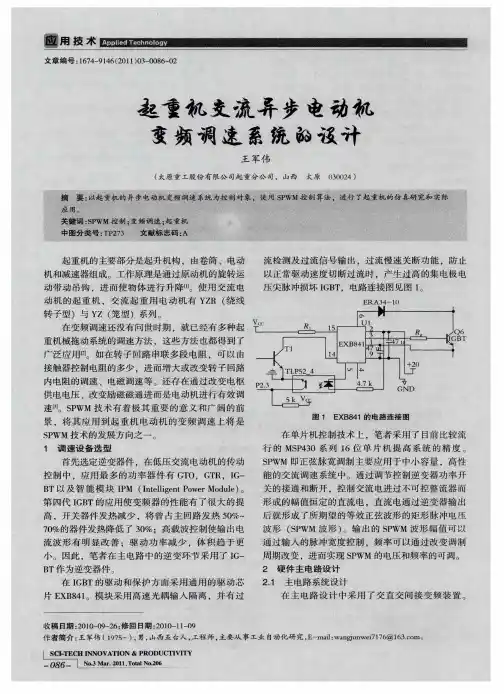

起重机交流异步电动机变频调速系统的设计
优 点 ，笔 者 使 用 Ｊ ５ ３ Ｎ １ ９模 块 进行 Ｚｇ ｅ 技 术 的开 ｉ ｅ Ｂ
～ … …
…
２１￣ ３ ０１ 月 总口 ， 分 别 是 Ｊ Ａ ｖ ｐ ｖ ｎＨ ｎ ｌ ， Ｊ Ａ ｖｔｃ Ｚ ＿ Ａ ｐ Ｅ ｅ ｔ ａ ｄｅ ｒ Ｚ — Ｓａｋ
Ｅ ｅ ｔ Ｚ ＿ Ｐ ｒ ｈｒｌ ｖｎ ，Ｊ Ａ Ａ Ｋ ｐ０ ｊｃ， ｖｎ，Ｊ Ａ ｖ ｅ ｐ ｅａ Ｅ ｅ ｔ Ｚ — ｆ ｖ ｂｅ ｔ ｉ ｂ
机 械 工 业 出 版 社 ，０ ３ ２ ０ （ 任 编辑 责 李 洋 ）
系统 中采 用 了转 速徽 分 负 反馈 技 术 ，而这 一 功
能 仍 利 用 Ａ Ｒ 来 完 成 。 带 ｄ ／ｔ 反 馈 的 Ａ Ｒ 电 Ｓ ｎｄ 负 Ｓ
（ 文 部 分 下转 第 ９ 英 ２页 ） 科撞 创葡与生产力 ｛
图 ２ 交 直 交 变 频 器 电 路
核 心 的单 片机 应 用 系统 。笔者 通过 软 硬 件相 结 合 实 现 起重 机异 步 电动 机 Ｓ ＷＭ 变频 调 速 ，不 仅使 硬件 Ｐ 简 单 降低 了产 品成本 ，而且 软 件代 码 较 少 ，从 而大 大 缩短 了开 发 时 间。
参考文献 ：
图 ３ ＡＳＲ 电 路 图
路 ，改 变 微分 反 馈 环 节 参 数 Ｃ ｘ ｄ便 可 按 要 求 抑 ｄＲ
制 突 加给 定启 动 时转 速 的超 调 量 ．经 调试 微 分 时 间
常 数取 值 ＝ ． ０１ Ｓ ２．
Ｓ ＷＭ 调 制波 的 载波 比越 高 。所 含 的低 次 谐 波 Ｐ 的 分 量越 小 、５ ｚ 波 所 占的 份 额越 大 ．逆 变 器 ０Ｈ 基 的效 率 就提 高 、同时 逆变 器 所需 的滤 波器 的尺 寸也
(完整版)异步电动机变频调速系统..
《自动控制元件及线路》课程实习报告异步电动机变频调速系统1.4.1 系统原理框图及各部分简介本文设计的交直交变频器由以下几部分组成，如图1.1所示。
图1.1 系统原理框图系统各组成部分简介：供电电源：电源部分因变频器输出功率的大小不同而异，小功率的多用单相220V，中大功率的采用三相380V电源。
因为本设计中采用中等容量的电动机，所以采用三相380V电源。
整流电路：整流部分将交流电变为脉动的直流电，必须加以滤波。
在本设计中采用三相不可控整流。
它可以使电网的功率因数接近1。
滤波电路：因在本设计中采用电压型变频器，所以采用电容滤波，中间的电容除了起滤波作用外，还在整流电路与逆变电路间起到去耦作用，消除干扰。
逆变电路：逆变部分将直流电逆变成我们需要的交流电。
在设计中采用三相桥逆变，开关器件选用全控型开关管IGBT。
电流电压检测：一般在中间直流端采集信号，作为过压，欠压，过流保护信号。
控制电路：采用8051单片机和SPWM波生成芯片SA4828，控制电路的主要功能是接受各种设定信息和指令，根据这些指令和设定信息形成驱动逆变器工作的信号。
这些信号经过光电隔离后去驱动开关管的关断。
1.4.2 变频器主电路方案的选定变频器最早的形式是用旋转发电机组作为可变频率电源，供给交流电动机。
随着电力半导体器件的发展，静止式的变频电源成为了变频器的主要形式。
静止式变频器从变换环节分为两大类：交-直-交变频器和交-交变频器。
1.交-交型变频器：它的功能是把一种频率的交流电直接变换成另一种频率可调电压的交流电（转换前后的相数相同），又称直接式变频器。
由于中间不经过直流环节，不需换流，故效率很高。
因而多用于低速大功率系统中，如回转窑、轧钢机等。
但这种控制方式决定了最高输出频率只能达到电源频率的1/3～1/2,所以不能高速运行。
2.交-直-交型变频器：交-直-交变频器是先把工频交流通过整流器变成直流，然后再直流变换成频率电压可调的交流，又称间接变频器，交-直-交变频器是目前广泛应用的通用变频器。

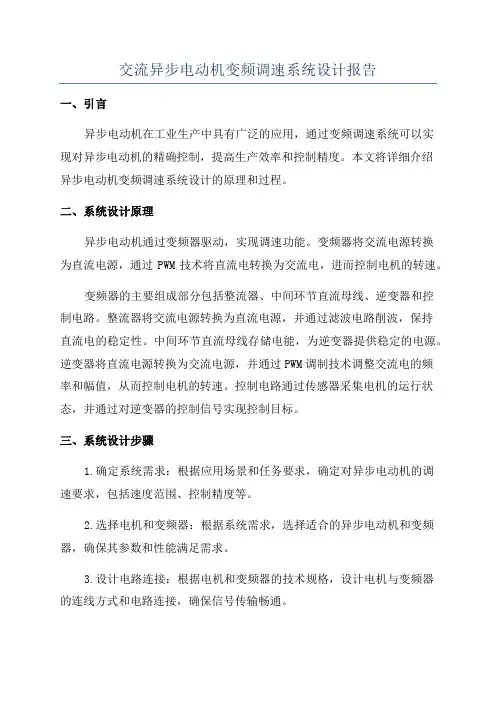

交流异步电动机变频调速系统设计报告
交流异步电动机变频调速系统设计报告一、引言异步电动机在工业生产中具有广泛的应用，通过变频调速系统可以实现对异步电动机的精确控制，提高生产效率和控制精度。
本文将详细介绍异步电动机变频调速系统设计的原理和过程。
二、系统设计原理异步电动机通过变频器驱动，实现调速功能。
变频器将交流电源转换为直流电源，通过PWM技术将直流电转换为交流电，进而控制电机的转速。
变频器的主要组成部分包括整流器、中间环节直流母线、逆变器和控制电路。
整流器将交流电源转换为直流电源，并通过滤波电路削波，保持直流电的稳定性。
中间环节直流母线存储电能，为逆变器提供稳定的电源。
逆变器将直流电源转换为交流电源，并通过PWM调制技术调整交流电的频率和幅值，从而控制电机的转速。
控制电路通过传感器采集电机的运行状态，并通过对逆变器的控制信号实现控制目标。
三、系统设计步骤1.确定系统需求：根据应用场景和任务要求，确定对异步电动机的调速要求，包括速度范围、控制精度等。
2.选择电机和变频器：根据系统需求，选择适合的异步电动机和变频器，确保其参数和性能满足需求。
3.设计电路连接：根据电机和变频器的技术规格，设计电机与变频器的连线方式和电路连接，确保信号传输畅通。
4.设计控制系统：根据系统需求，设计控制系统包括传感器、控制电路和控制算法等，确保对电机的精确控制。
5.实施系统调试：将设计好的电路和控制系统进行组装和调试，确保系统能够正常工作。
6.测试系统性能：对系统进行性能测试，包括速度响应、负载变化等测试，验证系统的设计目标是否达到。
7.优化系统性能：根据测试结果，对系统进行调整和优化，提高系统的性能和稳定性。
8.编写设计报告：整理系统设计过程、实施步骤和测试结果，撰写设计报告。
四、系统设计考虑因素1.变频器和电机的匹配性：选择变频器时需要考虑其输出能力是否足够满足电机的需求，包括最大输出功率、额定电流等。
2.控制系统的精确性：设计控制系统时需要考虑传感器的精度、控制器的计算性能等因素，确保控制系统能够精确控制电机的转速。
三相异步电动机双速可逆变频调速PLC控制
三相异步电动机双速可逆变频调速PLC控制异步电动机变频调速所要求的变频电源几乎都采用静止式变频器。
利用变频器进行调速控制时，只需改变变频器内部逆变电路换流器件的开关顺序，即可以达到对输出进行换相的目的，很容易实现电动机的正、反转切换。
本文介绍了PLC在三相交流异步电动机变频调速系统方面的设计，说明了系统的控制策略和工作原理，探讨三相异步电动机双速可逆变频调速PLC控制。
1、PLC在三相交流异步电动机变频调速系统设计三相交流异步电动机变频调速系统，以可编程序控制器PLC 作为核心控制部件，通过速度传感器将电动机的转速信号传给PLC, PLC经过控制规律的运算后，给出控制信号，改变电动机输入电压的频率，来调节电动机的转速，从而构成了一个闭环的速度控制系统。
如图1 所示。
2、三相异步电动变频器电路连接的要点2.1变频器前面一定要加接触器输入侧接触器的作用。
一般说来，在断路器和变频器之间，应该有接触器。
a. 可通过按钮开关方便地控制变频器的通电与断电。
b. 发生故障时可自动切断变频器电源，如：变频器自身发生故障，报警输出端子动作时，可使接触器KM迅速断电，从而使变频器立即脱离电源。
另外，当控制系统中有其他故障信号时，也可迅速切断变频器电源。
2.2变频器与电动机之间是否接输出接触器并不要求和工频进行切换时，变频器与电动机接触器，则有可能在变频器的输出频率较高的致变频器跳闸。
a. 当一台变频器只控制一台电动机，且并不要求和工频进行切换时，变频器与电动机之间不要接输出接触器。
因为如果接入了输出接触器，则有可能在变频器的输出频率较高的情况下启动电动机，产生较大的启动电流，导致变频器跳闸。
b. 必须接输出接触器的情况有两种：当一台变频器接多台电动机时，每台电动机必须要有单独控制的接触器。
另外，在变频和工频需要切换的情况下，当电动机接至工频电源时，必须切断和变频器之间的联系。
通用变频器，一般都是采用交、直、交的方式组成，利用普通的电网电源运行的交流拖动系统，为了实现电动机的正、反转切换，必须利用触器等装置对电源进行换相切换。
2-交流电机变频调速详解
以下情况要选用交流输出电抗器
变频器到电机线路超过100米（一般原则）
以下情况一般要选用制动单元和制动电阻 提升负载 频繁快速加减速 大惯量（自由停车需要1min以上，恒速运行电流小于加速电流的设备）
变频器选型—选型原则
使用通用变频器的行业和设备 使用矢量变频器的行业和设备
纺织绝大多数设备
冶金辅助风机水泵、辊道、高炉卷扬 石化用风机、泵、空压机 电梯门机、起重行走 供水 油田用风机、水泵、抽油机、空压机
多
0.4-315KW
EV1000 EV2000
TD3000 2.2-75KW TD3100 高 TD3300
高动态性能 动态性能好 总线设计 精确控制 网络化应用 行业专用
0.4-5.5KW
功 能
TD900
调速、通讯 操作简便
功能丰富 适用面广
高稳态性能
成 本
完整的功率段 行业专用
少
宽电压范围
元件化设计
R S T P1 (+) PB (-) U V
MOTOR
W
PE
POWER SUPPLY
制动电阻
工频电网输入 380V 3PH/220V 3PH
直流电抗器
三相交流电机
220V 1PH
变频器的构成—控制回路接口
接口类型 主要特点 主要功能
开关量输入
开关量输出 模拟量输入
无源输入，一般由变频 启/停变频器，接收编码器信号、多 器内部24V供电， 段速、外部故障等信号或指令
2.3 交流电机变频调速
•概 述
异步电机的变压变频调速系统一 般简称为变频调速系统。由于在调速 时转差功率不随转速而变化，调速范 围宽，无论是高速还是低速时效率都 较高，在采取一定的技术措施后能实 现高动态性能，可与直流调速系统媲 美。因此现在应用面很广，是本篇的 重点。
交流异步电动机变压变频调速系统设计与仿真
交流异步电动机变压变频调速系统设计与仿真异步电动机变压变频调速系统是一种常见的电动机调速系统，可以实现电动机转速的精确控制和调节。
本文将介绍异步电动机变压变频调速系统的设计和仿真。
首先，异步电动机的调速原理简要介绍。
异步电动机是一种常用的交流电动机，其转速通常由额定电压和频率决定。
通过改变电动机的电压和频率，可以实现对电动机的调速。
变压变频调速系统通过调节电压和频率的大小，改变电动机的转速。
在设计异步电动机变压变频调速系统之前，首先要确定电动机的参数。
电动机的参数包括额定功率、额定电压、额定电流等，这些参数可以从电动机的标牌上获取。
另外，还需要确定变压变频器的参数，包括额定电压范围、频率范围等。
这些参数将决定整个系统的性能。
设计异步电动机变压变频调速系统的关键是选取合适的变压变频器。
变压变频器是将电网的交流电转换为可调频率和可调电压的交流电的装置。
根据电动机的额定电压和变压变频器的额定电压范围，选取合适的变压变频器，以满足调速系统的要求。
设计异步电动机变压变频调速系统的下一步是进行系统的电路设计。
电路设计包括电动机的接线和变压变频器的接线。
电动机的接线要根据电动机的型号和相数来进行，确保电机的正常运行。
变压变频器的接线要根据变压变频器的接线图进行，确保变压变频器与电动机的连接正确。
完成电路设计后，还需要进行系统的控制设计。
控制设计包括电机的启动和停止控制、电机的转速控制等。
启动和停止控制一般采用按钮控制或者遥控控制，可以通过按钮或者遥控装置来启动和停止电动机。
转速控制一般采用PID控制器进行，通过调节变压变频器的输出电压和频率，来实现对电动机转速的控制和调节。
完成设计后，可以使用仿真软件进行系统的仿真。
常用的仿真软件有MATLAB/Simulink、PSIM等。
通过仿真可以验证系统的设计是否正确，并进行性能评估。
仿真结果可以用来优化系统的设计，提高系统的性能。
综上所述，异步电动机变压变频调速系统的设计和仿真是一个系统工程，需要从确定电动机和变压变频器的参数开始，进行电路设计和控制设计，最后进行仿真验证。
交流异步电动机变频调速设计
交流异步电动机变频调速设计异步电动机是工业生产过程中广泛使用的一种电机，widely used in industrial production. 它的运转速度受到电源的频率和极数的影响，因此在一些应用场合需要采取变频调速技术，以满足不同负载下的运转需求。
本文将介绍异步电动机变频调速设计的基本原理和具体实现方法。
一、异步电动机变频调速的原理异步电动机通过电源提供的交流电源驱动，其转速 n与电网频率 f 和定子极数 P 相关，公式为：n=60f/P 。
如图1所示，当电网频率为50Hz、极数为4极时，异步电动机的转速为1500 rpm。
当需要在同一台异步电动机下实现不同转速时，可以采用变频调速技术。
变频调速的原理是通过变频器改变电网电源的频率和电压，从而改变异步电动机的转速。
变频器通过将电源中的直流信号转换成相应的交流信号进行调节，例如通过将电源中的50Hz的电信号转换为30~50Hz的交流信号，使得异步电动机的转速得到调节。
二、异步电动机变频调速的实现方法1.输入电源与三相异步电动机连接。
2.将电源中的交流信号转换为直流信号，通过功率恒定的逆变器将直流信号转换为变频输出的交流信号。
3.通过多种控制方法调节电压频率，从而实现异步电动机转速的控制。
通常采用矢量控制和定速控制两种控制方式。
3.1 矢量控制矢量控制是一种高精度、高性能的控制方法，可以使异步电动机在不同的负载下达到相同的速度和扭矩。
矢量控制适用于较高的调速要求，可以在满足较高控制精度的同时，实现更好的动态性能。
3.2 定速控制定速控制是一种简单、常用的变频控制方法。
该方法通过设定电机的运行速度来调节输出频率和电压，使得异步电动机具有稳定的转速和扭矩。
三、结论本文通过介绍异步电动机变频调速的原理和实现方法，可以实现异步电动机在不同负载条件下达到相同的转速和扭矩，提高了运行效率和能源利用率。
异步电动机变频调速技术的应用将得到更加广泛的推广和应用。
交流异步电动机变频调速原理
交流异步电动机变频调速原理在异步电动机调速系统中，调速性能最好、应⽤最⼴的系统是变压变频调速系统。
在这种系统中，要调节电动机的转速，须同时调节定⼦供电电源的电压和频率，可以使机械特性平滑地上下移动，并获得很⾼的运⾏效率。
但是，这种系统需要⼀台专⽤的变压变频电源，增加了系统的成本。
近来，由于交流调速⽇益普及，对变压变频器的需求量不断增长，加上市场竞争的因素，其售价逐渐⾛低，使得变压变频调速系统的应⽤与⽇俱增。
下⾯⾸先叙述异步电动机的变压变频调速原理。
交流异步电动机变频调速原理：变频器是利⽤电⼒半导体器件的通断作⽤把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。
现在使⽤的变频器主要采⽤交—直—交⽅式（VVVF变频或⽮量控制变频），先把⼯频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
交-直部分整流电路：由VD1-VD6六个整流⼆极管组成不可控全波整流桥。
对于380V的额定电源，⼀般⼆极管反向耐压值应选1200V，⼆极管的正向电流为电机额定电流的1.414-2倍。
（⼆）变频器元件作⽤电容C1：是吸收电容,整流电路输出是脉动的直流电压，必须加以滤波，变压器是⼀种常见的电⽓设备，可⽤来把某种数值的交变电压变换为同频率的另⼀数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位。
压敏电阻：有三个作⽤,⼀过电压保护,⼆耐雷击要求,三安规测试需要.热敏电阻：过热保护霍尔:安装在UVW的其中⼆相,⽤于检测输出电流值。
选⽤时额定电流约为电机额定电流的2倍左右。
充电电阻：作⽤是防⽌开机上电瞬间电容对地短路，烧坏储能电容开机前电容⼆端的电压为0V；所以在上电（开机）的瞬间电容对地为短路状态。
如果不加充电电阻在整流桥与电解电容之间，则相当于380V电源直接对地短路，瞬间整流桥通过⽆穷⼤的电流导致整流桥炸掉。
交流异步电动机变频调速原理及特点
交流异步电动机变频调速原理及特点摘要：在交流异步电动机的各种调速方法中，变频调速因其调速性能好、效率高被公认为是异步电动机的一种比较理想调速方法，也是交流调速系统的主要发展方向。
下面就变频调速的基本原理与基本控制方式，分类与特点谈谈自己的理解.关键词：功率因数；恒转矩负载；恒功率负载；脉冲幅度调制方式；脉冲宽度调制方式一变频调速的基本原理与基本控制方式1.变频调速的基本原理根据异步电动机的转速表达式n=（1-s）60f/p可知，改变异步电动机的供电频率f，可以改变异步电动机的转速n，这就是变频调速的基本原理.由电机理论可知，三相异步电动机定子每相电动势E为：E=4.44fNQ.从该式可知，磁通Q是由E和f共同决定的.在电动机定子供电电压保持不变情况下，只改变频率f，将引起磁通Q的变化，可能出现励磁不足或励磁过强的现象.当频率f降低时，磁通将增加，这会引起磁路饱和，定子励磁电流上升，铁耗急剧增加，造成电动机功率因数和效率下降，这种情况是电机实际运行所不允许的；反之，当频率升高时，则磁通将减小，同样的转子电流下将使电机输出转矩下降，电动机的负载能力下降.因此，在变频调速时，应尽可能使电动机的磁通保持额定值不变，从而得到恒转矩的调速特性.而对于恒功率负载，因为P=Mn=定值，也就是说，对恒功率负载采用变频调速时，若满足电压与频率平方根的比值等定值，则电机的过载能力不变，但气隙磁通将发生变化；若满足电压与频率的比值等定值，则气隙磁通维持不变，但过载能力将发生变化.这说明变频调速特别适用恒转矩负载.2.变频调速的基本控制方式异步电动机的变频调速分为以下两种情况.即额定频率以下的恒磁通变频调速和额定频率以上的弱磁通变频调速.首先额定频率以下的恒磁通变频调速，这是从电机额定频率向下调速的情况.由于磁通与E/f成正比，故调节定子的供电频率f时，按比例调节定子的感应电动势E，即保持E/f=常数，可以实现恒磁通变频调速，这相当于直流电动机调压调速的情况，属于恒转矩调速方式.但是，由于定子感应电动势是无法直接测量和直接控制的，因此，只能直接调节的是外加的定子供电电压U.若忽略定子绕组阻抗压降，则U=E，因此可以采用U/f=常数的恒压比控制方式进行变频调速.在进行恒压比的变频调速时，当f较小时，由于U也较小，因而定子绕组阻抗压降相对较大，故不能保持磁通不变.因此，这种恒压比的变频调速只能保持磁通近似不变，实现近似的恒磁通变频调速，在这种情况下，可以采用专门电路，在低速时人为地适当提高定子电压，以补偿定子阻抗压降的影响，使磁通基本保持不变，实现恒磁通、恒转矩的变频调速。
4章 交流异步电动机变频调速系统
为交流异步电动机转矩系数，其中Nr为转子绕组有效匝数；
φr为转子功率因数角。
可见，转矩控制的困难体现在以下几点： T T ① m 是由定子电流is iA , iB , iC 和转子电流 ir ia , ib , ic 共同产生的，它的
空间位置相对于定子和转子都是运动的。 ② m 与 I r 是两个相互耦合的变量，且 I 对于一般的鼠笼形异步电机是无法 r ③ r 是与转速相关的时变量（与转差s有关）， 且当电机运行时转子电阻 Rr 随温度变化而变化， Te 也随之变化。除此以外，式中的 Te 只是平均转矩的概念， 对平均转矩的控制已十分困难了，更何况瞬时转矩。对转速的控制实质上就是 对转矩的控制，转矩控制的困难是实现交流电机高性能调速的主要障碍，也是 过去限制交流调速系统获得广泛应用的主要原因。 2）调速装置中器件发展的限制：调速装置中两大组成部件是主电路和控制电路。 主电路中的主要器件—电力电子功率器件在近五十年来更新换代了五代之多，以 适应变频调速（PWM脉宽调制）的需要。控制电路中的主要器件—微处理器在 近二十年中运算速度提高了数倍，以适应高性能变频调速复杂算法的需要。交流 调速系统的发展依赖于新型电力电子器件的应用、微电子技术的发展。
直流调速系统中各部分分别为5%，40%和55%，而交流调速系统中各部分分别 为10%，60%和30%。特别是当功率大于500 kW，交流调速系统的成本比直流 调速系统的成本明显降低。 4.1.2交流电动机的调速方法及其主要应用领域 1．交流电动机的调速方法 由电机学可知，交流电动机的同步转速表达式为 60 f s （4.6） ns np ns 为同步转速。 式（4.6）中，np为电机极对数；fs为电机定子供电频率； (1) 同步电动机的调速方法 可见，均匀地改变同步电动机的定子供电频率fs，就可以平滑地调节电动机
交流异步电动机变频调速原理
交流异步电动机变频调速原理异步电动机变频调速是利用变频器改变电源频率和电压，从而调节电动机的运行速度。
异步电动机是一种常见的交流电动机，常用于工业生产中，其工作原理是根据电磁感应定律，通过电磁感应产生感应转矩，从而驱动机械设备运行。
异步电动机的转速与电源的频率成正比，即转速等于同步转速减去滑差倍数。
滑差是指电动机转速低于同步转速的比例，滑差率与转动负载有关，通常为3%~5%。
异步电动机转速的改变需要改变电源的频率，传统的方法是通过转速开关或者变压器调整电源的频率。
而变频器则可以通过改变电源的频率和电压，实现对异步电动机的变频调速，具有调速范围广、调速精度高、响应速度快等优点。
异步电动机变频调速的原理如下：变频器通过输入交流电源，将其变换成直流电源，然后再将直流电源经过逆变器转换成交流电源，输出给电动机。
逆变器中的IGBT管控制电源的开关，改变电源的有效值和频率。
变频器通过控制IGBT管的开关时间，改变电源的有效值和频率，从而控制电动机的转速。
变频器中的控制器根据实际需求来调整输出电流和电压的波形，以实现电动机的变频调速。
控制器通常包括运算单元及相关的周边设备，运算单元可以根据给定的控制策略、电机参数和负载情况，计算出控制变量，实现实时调节电流、电压、频率和转矩等控制参数。
变频器中的传感器用于监测电动机的运行状态，如转速、转矩、温度等。
传感器将检测到的运行状态信号反馈给控制器，控制器根据这些信号来调整控制变量，以实现对电动机的精确控制。
异步电动机变频调速的应用广泛，可以适应不同的负载要求。
它在工业生产中具有重要的作用，如在输送机、风机、水泵和压缩机等设备中的应用。
通过调整异步电动机的转速，可以实现对生产过程的精确控制，从而提高生产效率、降低能源消耗和减少设备损耗。
总之，异步电动机变频调速通过变频器改变电源的频率和电压，实现对电动机转速的精确调节。
它具有调速范围广、调速精度高、响应速度快等优点，广泛应用于各种工业生产设备中。
三相异步电机交流变频调速系统设计实验
三相异步电机交流变频调速系统设计实验指导书仇国庆编写重庆邮电大学自动化学院测控技术实验中心2010/11/2三相异步电机交流变频调速系统设计实验指导书一、实验目的：1. 了解三相异步电机调速的方法；2. 熟悉交流变频器的使用；3. 掌握三相异步电机交流变频调速系统设计。
4. 交流异步电动机机械特性及变频调速特性测试二、控制系统设计要求系统设计要求能够实现三相异步电动机的如下状态的控制：正转；反转；停止；点动；加速；减速。
图1 控制系统硬件结构图三、基本知识：1.异步电动机调速系统种类很多，常见的有：(1)降电压调速；(2)电磁转差离合器调速(3)绕线转子异步电机转子串电阻调速(4)绕线转子异步电机串级调速(5)变极对数调速(6)变频调速等等。
2.三相交流异步电动机2.1 异步电动机旋转原理异步电动机的电磁转矩是由定子主磁通和转子电流相互作用产生的。
n转速顺时针旋转，转子绕组切割磁力线，产生转子电流⑴磁场以⑵通电的转子绕组相对磁场运动，产生电磁力⑶ 电磁力使转子绕组以转速n 旋转，方向与磁场旋转方向相同2.2 旋转磁场的产生旋转磁场实际上是三个交变磁场合成的结果。
这三个交变磁场应满足：⑴ 空间位置上互差rad 3/2π电度角。
由定子三相绕组的布置来保证⑵ 在时间上互差rad 3/2π相位角（或1/3周期）。
由通入的三相交变电流来保证。
2.3 电动机转速产生转子电流的必要条件：是转子绕组切割定子磁场的磁力线。
因此，转子的转速n 必须低于定子磁场的转速0n 。
两者之差称为转差：n n n -=∆0转差与定子磁场转速（常称为同步转速）之比，称为转差率：0/n n s ∆=同步转速0n 由下式决定：p f n /600=上式中，f 为输入电流的频率，p 为旋转磁场的极对数。
由此可得转子的转速：p s f n /)1(60-=3.异步电动机调速由转速p s f n /)1(60-=可知异步电动机调速有以下几方法：(1) 改变磁极对数p （变极调速）定子磁场的极对数取决于定子绕组的结构。
交流异步电动机变压变频调速系统设计与仿真
在 变 频 调 速 时 要 保 证 线 负 荷 Ａ基 本 不 变 ， 如果 考虑 电动 机 的
效 率 和 功 率 因 数 基 本 变 化 不 大 ， 为 力 能 指 标 （ ｘ ｏＯ） 认 ＂ ｃｓ 也基 ｑ
本不变 ， 样 ， 公式 （）（） 这 把 １ 、３ 代入 公 式 （ ） 可 得 ： ２ ，
Ｐ ／ Ｋｅ ２＝ ｆ －
的公式 ：
（） ４
运 行 可 靠 ． 许 多 电力 拖 动 系统 中 ， 流 电动 机 变 频 调 速 逐 在 交
步 取 代直 流 电 动机 ， 为 电力 拖 动 系统 的发 展 方 向 。 成
调 速方 式 。 速 的机 械 特 性 不 如 直 流 电 动 机 。 在 上 个 世 纪 中 调 期 以 前 ， 流 电动 机 调 速 得 到 较 广 泛 的 应 用 ， 交 流 电 力 拖 直 而 动 主要 用 于恒 定 转 速 系 统 。 但 是 直 流 电 动 机 结 构 复 杂 ， 在 存
磁 通 基 本 也 不 变 ， 据 公 式 （ ） 知 ， 流 异 步 电 动 机 的输 根 ２可 交
入 电压 要 随 着 频 率 大 小 而 同 步对 应 调 整 。
流 电 动机 变 极 调 速 或 变 频 调 速 等 ， 比 采用 机 械 传 动 结 构 进 要 行 变 速 的效 率 高 。交 流 异 步 电动 机 采 用 变 极 调 速属 于有 级 的
关 键 词 异 步 电动机 ： 变压 变频调 速 ； 真 仿
０ 引言
在 以往 许 多 电 力 拖 动 的 机 械 系 统 中 ， 要 变 速 运 行 。采 需
第六章交流异步电动机变频调速系统PPT课件
电动势值较高时，可以忽略定子绕组的漏磁阻
抗压降，而认为定子相电压 Us ≈ Eg，
8
则得 U s 常值
这是恒压频f1 比的控制方式。
（6-3）
但是，在低频时 Us 和 Eg 都较小，定子阻 抗压降所占的份量就比较显著，不再能忽略。
这时，需要人为地把电压 Us 抬高一些，以便 近似地补偿定子压降。
3
第一节 变频调速的基本控制方式和机械特性 通过改变定子供电频率来改变同步转速实现
对异步电动机的调速，在调速过程中从高速到 低速都可以保持有限的转差率，因而具有高效 率、宽范围和高精度的调速性能。可以认为， 变频调速是异步电动机的一种比较合理和理想 的调速方法 。
原理：利用电动机的同步转速随频率变化的特 性，通过改变电动机的供电频率进行调速。保
带定子压降补偿的恒压频比控制特性示于下
图中的 b 线，无补偿的控制特性则为a 线。
2. 基频以上调速
在基频以上调速时，频率应该从f1N向上升高，
但定子电压Us 却不可能超过额定电压
9
UsN ，最多只能保持Us = UsN ，这将迫使磁通
与频率成反比地降低，相当于直流电机弱磁升 速的情况。
Us UsN
11
Us Φm
恒转矩调速
UsN ΦmN
Us
恒功率调速
Φm
O
f1N
f1
图6-2 异步电机变压变频调速的控制特性
异步电动机的变压变频调速是进行分段控制的：
基频以下，采取恒磁恒压频比控制方式；
基频以上，采取恒压弱磁升速控制方式。
12
U Te
P
N
UN
Te
U
P
O
变电压调速
交流异步电动机变频调速设计
交流异步电动机变频调速设计异步电动机是目前工业中最常用的一种电动机，广泛应用于各个领域。
异步电动机的调速是为了满足不同工况下的要求，提高电机的效率和运行稳定性。
变频调速是目前常用的一种调速方法，可以灵活调节电机的转速和负载。
异步电动机变频调速的基本原理是通过改变电机的供电频率和电压来实现调速。
传统的调速方法是通过改变电源电压来实现调速，但是这种方法的调速范围有限，效果也不好。
而变频调速可以通过改变电源的频率来实现调速，调速范围广，效果好。
异步电机的变频调速系统主要由变频器、电机和控制系统组成。
变频器是用来改变电源的频率和电压的设备，可以根据实际需要灵活调节电机的转速和负载。
控制系统是用来控制变频器的工作状态和参数的，可以根据实际需要设置电机的转速和负载要求。
在异步电机的变频调速设计中，需要考虑以下几个方面：1.变频器的选择：变频器是异步电机变频调速的关键设备，需要选择合适的变频器。
在选择变频器时，需要考虑电机的功率、转速范围和负载要求等因素，以确定变频器的额定功率和频率范围。
2.变频器参数的设置：根据实际需要设置变频器的工作参数，如频率、电压、转速等。
这些参数的设置要根据电机的特性和负载要求来确定，以保证电机的运行稳定性和效率。
3.电机的选型：根据实际需要选择合适的异步电机。
在选择电机时，需要考虑电机的功率、转速范围和负载要求等因素，以确定电机的额定功率和转速范围。
4.控制系统的设计：控制系统是异步电机变频调速的核心部分，用于控制变频器的工作状态和参数。
控制系统需要根据实际需要设计合适的控制算法和参数，以实现电机的准确控制和调速要求。
5.系统的稳定性和安全性：异步电机变频调速系统需要保证系统的稳定性和安全性。
在设计过程中，需要考虑各种故障情况的处理和保护措施，以确保系统的可靠性和安全性。
通过以上几个方面的设计，可以实现异步电动机的变频调速，提高电机的效率和运行稳定性。
异步电动机变频调速在工业领域有着广泛的应用前景，可以适应不同工况下的要求，提高生产效率和降低能耗。
异步电动机变频调速系统
异步电动机变频调速系统异步电动机变频调速系统是属于转差功率不变型调速系统，是异步电动机各种调速方法中调速性能最好、效率最高的一种调速方法，因而在实际生产中得到广泛应用。
变频调速的基本工作原理异步电动机的转速表达式为 )1(n 60p1s f n -==0n )1(s - 在三相异步电动机中存在下列关系：m N q k N f E φ11144.4=如忽略定子阻抗压降，则1U ≈ m N q k N f E φ11144.4=式中 1U -----定子相电压q E ——气隙磁通在定子每相绕组中感应电动势的有效值，V ；1f -----定子的电源频率1N ——定子每相绕组串联匝数；1N k ——基波绕组系数；m φ——每极气隙磁通量,Wb 。
变频调速的基本控制方式和机械特性变频调速的基本控制方式1. 基频以下调速控制方式要保持m φ不变，当频率1f 从额定值N f 1向下调节时，应同时降低q E ，使1f E q=常数，即采用恒定电动势频率比的控制方式。
1U ≈q E ，取11f U =常数，即采用恒压频比的控制方式。
在低频时，1U 和q E 都较小，定子阻抗压降所占的分量就比较显著，不能忽略，因而必须对1U 进行定子阻抗压降补偿，人为地把电压1U 提高一些，尽可能维持磁通m φ基本不变。
2. 基频以上调速控制方式在基频以上调速时，可以从N f 1往上增加，如要维持m φ恒定，必须随频率1f 的增加而相应增加1U ，但电压1U 一般不能超过电动机的额定电压N U 1，只能保持在电动机的额定电压N U 1上。
所以在基频以上调速时只能放弃维持磁通m φ恒值的要求，使磁通m φ与频率成反比地降低，相当于直流电动机的弱磁升速的情况。
在基频以下调速属于恒转矩调速，在基频以上调速属于恒功率调速。
变频调速的机械特性异步电动机恒压恒频时的机械特性当定子电压1U 和角频率1ω都为恒定值时，异步电动机的电磁转矩e T 为 2212122212121122211)()()(33l l p p m e L L s R sR R s U n s R I n P T ++'+'=''=Ω=ωωωω式中 m P ---电磁功率1ω---电源角频率1Ω--同步机械角速度p n --极对数1U --定子电压1R 、'2R --定子每相电阻和折合到定子侧的转子每相电阻1l L 、'2l L --定子每相漏感和折合到定子侧的转子每相漏感当s 很小时，可忽略上式分母中含s 项，转矩近似与s 成正比，这时机械特性)(s f T e =是一段直线，如图19-3所示。
交流异步电动机变频调速系统的设计任务书
WuHan Polytechnic University&Commercial College本科毕业论文（设计）任务书题目：交流异步电动机变频调速系统的设计系部：信息工程系专业年级： 2008级电气工程及自动化专业姓名：夏龙宇学号： 0830********指导老师：晏永红职称：讲师二○一一年十一月日一、课题主要研究（设计）内容异步电动机参数如下：线电压380V，额定频率50HZ，定子内阻0.087Ω，定子漏感0.8mH，转子内阻0.228Ω，转子漏感0.8mH，定、转子漏感34.7，极对数为4。
运用直接转矩控制的原理构建异步电动机的直接转矩控制的数学模型，并分模块对各部分进行调试并进行整体性能测试，得出仿真结果。
二、设计目标：1.通运用直接转矩控制的矢量控制原理设计变频调速系统2.将计算机仿真技术运用到系统的调试、运行中3.能根据仿真结果分析系统的性能4.设计出总体系统框图三、工作进度要求（分阶段提出具体时间要求）：1.选题阶段（2011-2012学年第一学期，第6-8周）2.开题阶段（2011-2012学年第一学期，第9-13周）3.初步设计阶段（2011-2012学年第一学期，第14-17周）4.独立设计阶段（2011-2012学年第一学期第18周--第二学期第7周）5.设计完成阶段（2011-2012学年第二学期，第8-12周）6.毕业设计（论文）答辩与总结（2011-2012学年第二学期，第13-14周）四、应查阅的主要参考文献：西门子参数相关手册PLC可编程控制相关教材和参考资料需要归档的资料包括：1、毕业设计任务书2、毕业设计（论文）（一份有修改痕迹的初稿，和最后的定稿，共两份）3、开题报告4、毕业设计中期自查表5、附图及源代码6、电子文档指导教师：晏永红系主任：年月日年月日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
