110kV备自投运行说明

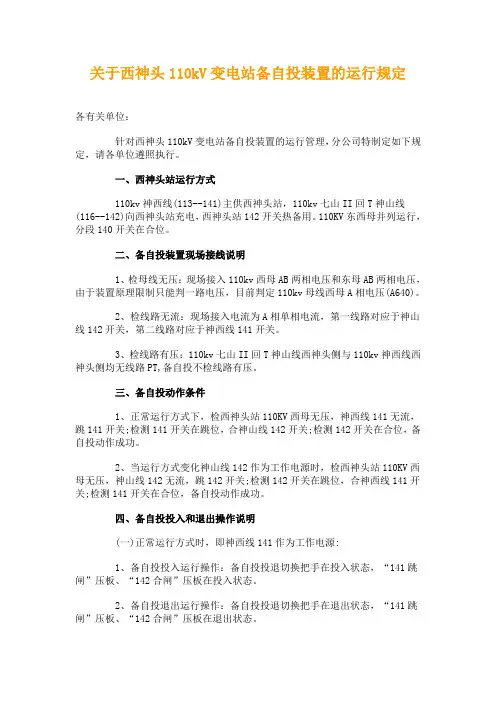

关于西神头110kV变电站备自投装置的运行规定
关于西神头110kV变电站备自投装置的运行规定各有关单位：针对西神头110kV变电站备自投装置的运行管理，分公司特制定如下规定，请各单位遵照执行。
一、西神头站运行方式110kv神西线(113--141)主供西神头站，110kv七山II回T神山线(116--142)向西神头站充电，西神头站142开关热备用。
110KV东西母并列运行，分段140开关在合位。
二、备自投装置现场接线说明1、检母线无压：现场接入110kv西母AB两相电压和东母AB两相电压，由于装置原理限制只能判一路电压，目前判定110kv母线西母A相电压(A640)。
2、检线路无流：现场接入电流为A相单相电流，第一线路对应于神山线142开关，第二线路对应于神西线141开关。
3、检线路有压：110kv七山II回T神山线西神头侧与110kv神西线西神头侧均无线路PT,备自投不检线路有压。
三、备自投动作条件1、正常运行方式下，检西神头站110KV西母无压，神西线141无流，跳141开关;检测141开关在跳位，合神山线142开关;检测142开关在合位，备自投动作成功。
2、当运行方式变化神山线142作为工作电源时，检西神头站110KV西母无压，神山线142无流，跳142开关;检测142开关在跳位，合神西线141开关;检测141开关在合位，备自投动作成功。
四、备自投投入和退出操作说明(一)正常运行方式时，即神西线141作为工作电源:1、备自投投入运行操作：备自投投退切换把手在投入状态，“141跳闸”压板、“142合闸”压板在投入状态。
2、备自投退出运行操作：备自投投退切换把手在退出状态，“141跳闸”压板、“142合闸”压板在退出状态。
(二)运行方式变更时，即神山线142作为工作电源:1、备自投投入运行操作：备自投投退切换把手在投入状态，“142跳闸”压板、“141合闸”压板在投入状态。
2、备自投退出运行操作：备自投投退切换把手在退出状态，“142跳闸”压板、“141合闸”压板在退出状态。
110kV变电站备自投运行方式分析
110kV变电站备自投运行方式分析摘要：随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长，用户对供电质量和供电可靠性的要求日益提高，备用电源自动投入是保证配电系统连续可靠供电的重要措施。
因此，备自投已成为中低压系统变电站自动化的最基本功能之一。
备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后，能自动、迅速地将备用电源或备用设备投入工作，使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。
采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。
关键词：110kV；变电站；备自投运行方式1 备自投方式及基本要求1.1 备用电源自投的方式备自投主要用于中、低压配电系统中。
根据备用电源的不同，备自投主要有以下两种方式：1、母联断路器自动投入：如图1，金海变#1主变、#2主变同时运行，母联710开关断开，#1主变与#2主变互为备用电源，此方案也称为“暗备用”接线方案；2、进线备用电源自动投入：金海变兴金853开关和振金743开关只有一个在分位，另一个在合位，因此当母线失压，备用线路有压，并且兴金853线(振金743线)无电流时，即跳开兴金853开关(振金743开关)，合上振金743开关(兴金853开关)，此方案也称为“明备用”接线方案。
图1 110KV金海变正常运行方式1.2 备自投的基本要求备自投工作时有以下几点基本要求：1、主供电源确实断开后，备用电源才允许投入；2、备自投只允许动作一次；3、手动跳开主供电源时，应闭锁备自投；4、工作母线失压时还必须检查工作电源无流，才能启动备自投，以防TV二次三相断线造成误动。
2 110kV智能变电站备自投组网方式备用电源自动投入(备自投)装置在提高供电可靠性和保证供电连续性方面具有重要作用。
目前，110kV智能变电站为单母分段、内桥接线方式都配置了110kV备自投装置。
下面以重庆电网110kV土场变电站为例分析备自投组网方式。
110kV备自投装置的工作原理及运行维护分析
110kV备自投装置的工作原理及运行维护分析摘要：随着社会的不断发展，人们的用电需求量也越来越大，与此同时对用电的安全性和稳定性也提出了比较高的要求。
电力安全对人们的日常生活和社会经济发展都产生着重要的影响。
110kV备自投装置的出现有效地维护了供电的稳定和安全。
本文主要对110kV备自投装置的运行和维护开展分析，以此为供电事业的发展提供有效地参考，有效地满足人们日常生活中的用电需求并推动电力经济的火热发展。
关键词：110kV；备自投装置；运行；维护伴随着电网在不断地迅速发展壮大，在人们的日常生活当中慢慢地形成了庞大并且复杂的电力系统网络，由此也使在电力用电供电方面的可靠性和连续性的要求不断地提高。
在国民经济的发展过程当中，电力安全的影响显而易见。
如果电力安全得不到保障，一方面影响了人们的正常生活，另一方面也造成了用电事故，严重情况下会导致人们的生命财产安全损失，引发社会的悲剧。
为了解决这些问题，备自投装置的使用是一种处理方式，但是该装置的使用并非是决定的，要进行理性的分析和探讨，并且加强对运行维护的学习，确保设备的使用合理、顺畅，降低事故发生概率，提高运行效率和电力行业经济的发展水平。
一、备自投装置的原理备自投装置的全称是微机线路备自投保护装置，是一种保护的装置，它的核心部分采用高性能的单片机，里面有多个模块来组成，有CPU模块、继电器模块、交流电源模块和人机对话模块等多个模块，抗干扰性比较强，稳定性可靠，同时在使用上十分方便。
在备自投装置当中，它的液晶数显屏和备自投面板上都会有按键，这些按键的操作也比较简单。
备自投装置主要在交流不间断采样方式的帮助下进行信号的收集，然后利用傅里叶法来进行计算，从而对电源的状态进行准确的判断，然后开展延时的切换电源操作。
备自投装置是可以进行在线运行状态的监视的，随时随地对输入的电气量、开关量、定值等信息进行观察。
由于这个系统是带着软硬件看门狗功能和事件的记录功能的，因此在监测方面会更加容易获得。

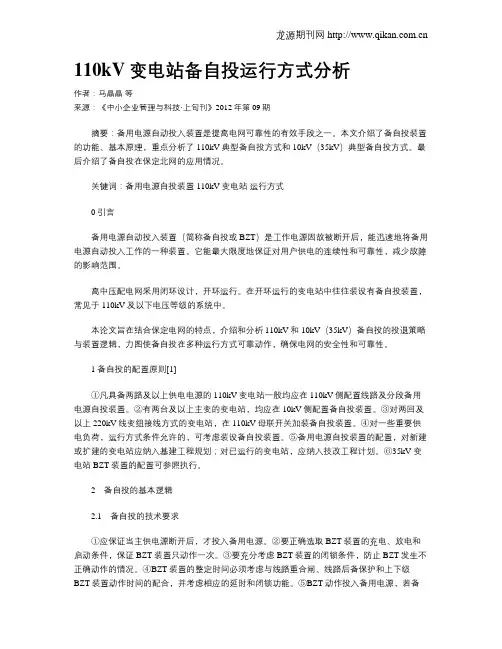

110kV变电站备自投运行方式分析
110kV变电站备自投运行方式分析作者：马晶晶等来源：《中小企业管理与科技·上旬刊》2012年第09期摘要：备用电源自动投入装置是提高电网可靠性的有效手段之一。
本文介绍了备自投装置的功能、基本原理，重点分析了110kV典型备自投方式和10kV（35kV）典型备自投方式。
最后介绍了备自投在保定北网的应用情况。
关键词：备用电源自投装置 110kV变电站运行方式0 引言备用电源自动投入装置（简称备自投或BZT）是工作电源因故被断开后，能迅速地将备用电源自动投入工作的一种装置。
它能最大限度地保证对用户供电的连续性和可靠性，减少故障的影响范围。
高中压配电网采用闭环设计，开环运行。
在开环运行的变电站中往往装设有备自投装置，常见于110kV及以下电压等级的系统中。
本论文旨在结合保定电网的特点，介绍和分析110kV和10kV（35kV）备自投的投退策略与装置逻辑，力图使备自投在多种运行方式可靠动作，确保电网的安全性和可靠性。
1 备自投的配置原则[1]①凡具备两路及以上供电电源的110kV变电站一般均应在110kV侧配置线路及分段备用电源自投装置。
②有两台及以上主变的变电站，均应在10kV侧配置备自投装置。
③对两回及以上220kV线变组接线方式的变电站，在110kV母联开关加装备自投装置。
④对一些重要供电负荷，运行方式条件允许的，可考虑装设备自投装置。
⑤备用电源自投装置的配置，对新建或扩建的变电站应纳入基建工程规划；对已运行的变电站，应纳入技改工程计划。
⑥35kV变电站BZT装置的配置可参照执行。
2备自投的基本逻辑2.1备自投的技术要求①应保证当主供电源断开后，才投入备用电源。
②要正确选取BZT装置的充电、放电和启动条件，保证BZT装置只动作一次。
③要充分考虑BZT装置的闭锁条件，防止BZT发生不正确动作的情况。
④BZT装置的整定时间必须考虑与线路重合闸、线路后备保护和上下级BZT装置动作时间的配合，并考虑相应的延时和闭锁功能。

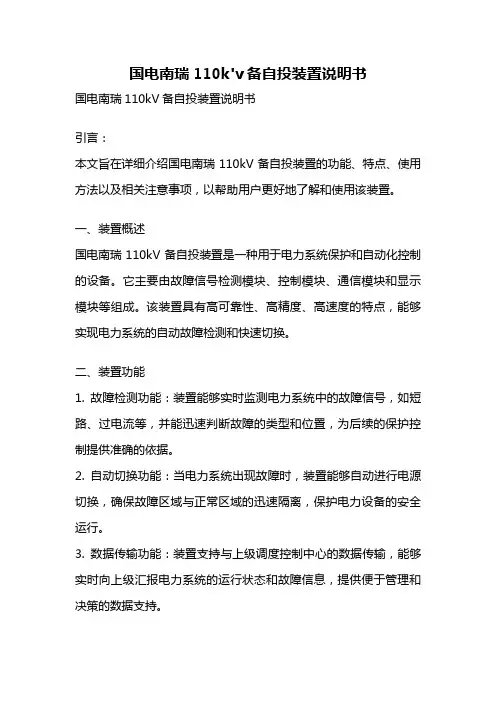

国电南瑞110k'v备自投装置说明书
国电南瑞110k'v备自投装置说明书国电南瑞110kV备自投装置说明书引言：本文旨在详细介绍国电南瑞110kV备自投装置的功能、特点、使用方法以及相关注意事项，以帮助用户更好地了解和使用该装置。
一、装置概述国电南瑞110kV备自投装置是一种用于电力系统保护和自动化控制的设备。
它主要由故障信号检测模块、控制模块、通信模块和显示模块等组成。
该装置具有高可靠性、高精度、高速度的特点，能够实现电力系统的自动故障检测和快速切换。
二、装置功能1. 故障检测功能：装置能够实时监测电力系统中的故障信号，如短路、过电流等，并能迅速判断故障的类型和位置，为后续的保护控制提供准确的依据。
2. 自动切换功能：当电力系统出现故障时，装置能够自动进行电源切换，确保故障区域与正常区域的迅速隔离，保护电力设备的安全运行。
3. 数据传输功能：装置支持与上级调度控制中心的数据传输，能够实时向上级汇报电力系统的运行状态和故障信息，提供便于管理和决策的数据支持。
三、装置特点1. 高可靠性：装置采用先进的故障检测算法和可靠的硬件设计，能够在各种恶劣环境下正常工作，并具备自动故障恢复功能，提高系统的可靠性和稳定性。
2. 高精度：装置具有高精度的测量和判断能力，能够准确地判断故障类型和位置，确保对故障的快速响应，有效保护电力设备。
3. 高速度：装置具备快速的故障检测和切换速度，能够在故障发生时迅速做出响应，减少故障对电力系统的影响，提高系统的恢复速度。
4. 易于操作：装置操作界面简洁明了，采用人性化的设计，用户只需简单操作即可完成各项功能设置和参数调整，提高了操作的便捷性和效率。
四、装置使用方法1. 首先，确保装置连接电力系统的电源和信号线路正确无误。
2. 打开装置电源，待装置启动完成后，进入操作界面。
3. 在操作界面中，用户可根据需要设置故障检测的参数和切换规则，并进行相关的功能配置。
4. 完成参数设置后，装置将开始监测电力系统的运行状态，并实时显示故障信息和切换状态。
阐述变电站110kV备自投装置及其应用
阐述变电站110kV备自投装置及其应用随着近几年来备自投装置的不断应用，其可靠性和实际应用效果在实践中得到了检验，从应用结果上来看备自投装置确实能够有效提升供电网络的可靠性。
在目前的城市发展中，供电网络变得越来越复杂和庞大，因此变电站的重要性也越来越突出。
在由不同等级的变电站构成的供电网络中，不可避免的会出现一些运行故障，而此时备自投装置的应用就可以大大提升变电站的可靠性。
1.变电站110KV备自投装置在目前的110KV变电站中，其输电线路极其复杂，而且由于变电站功能的差别，使得变电站的备自投系统都存在着差异，然而大部分都需要以下几个步骤：一是充电条件。
要求在变电站的主供电系统和备用供电线路上电压都不为零，当主供电处于合位，备用系统处于分位，经过6s左右的延时后，备用装置进入充电状态。
同时，可以根据母联开关对运行方式是否正确进行判断，并且可以对支路上的功率进行计算。
二是启动条件。
首先，确保备用装置有电压，而且要保证达到充电条件后备用装置才能够启动；其次，在主供电系统线路上电压为零时且备用装置有电压时，表明处于正确运行方式，此时可以启动备自投装置；再次，为了有效避免由于电气元件因素导致备用装置出现故障，在备自投装置启动前要确保主供电系统电源已经切断；最后，为了避免备自投装置发生误动作，需要在启动备自投装置前对主电源系统进行检测。
三是动作约束。
首先，在对闭锁信号或备自投装置运行方式判断出现异常的情况下，不能启动备自投装置；其次，备自投装置的动作次数为一次，这是为了有效避免出现故障的电气元件对备自投装置产生进一步影响；再次，备自投装置的动作速度要求较高，这是为了降低故障电气元件对供电网络的进一步破坏；为有效控制故障蔓延，在母线发生故障时，需要提高保护装置的切换速度，并且将备自投装置锁闭。
四是备自投装置闭锁的条件。
首先，在对备自投装置进行检修时，只需要确定开关闭锁的状态，而无需锁闭整个装置；其次，在保护动作状态下，备自投装置要进入锁闭状态，并且将锁闭状态保持到人工操作完成为止；再次，当需要进行人工锁闭时，可以直接将备自投装置总出口锁闭，而当需要恢复时，则只需要将总压板去除即可，此时备自投装置将恢复自投功能；最后，当进行某个开关的手动操作时，其他开关的自投功能将被锁闭，同时当备自投装置内部发生异常时，也需要将装置进行锁闭。
110kV变电站备自投运行方式分析
备 ， 用’ 主
’ ～ ～ 。
，
条 工 断 器 ；作 路 幂
一 ’ 、一 。 一 、
电因被开 源故断后
一
，
能迅速 地将 备 用 电源 自动投 入工作 的
，
～
箸
二 靠性
，
６ ＇ － 减 少故 障 ． 响汜 围。 － Ｊ 影 Ｔ ， －
最
保证 用户 对 供电 连续 的 性和可 求Ｈ
① ｌ 线备 用 ｌ母线 方 式 ；ｌ 失压 ， 母 有压 ， ５ ２ 母 Ｊ ｆ母 ｌ 跳 １ 开 关 ， 迟合 ５ １开 关 。② ｌ母 线备 用 Ｉ 延 ０ ｌ 母线 方 式 ； 母失 Ｉ 压 ， 母 有压 ， ５ Ｉ ｌ 跳 １ １开关 ， 迟合 ５ １开关。 确认 ５ 延 ０ １ １跳
，
圆 体 名
罡
白
左
壬 由
，
１９ ０
０ 进 线 Ｉ 过 １ ） 通 １ １
开关带 Ｔ １主 变 ：进 线 ｌ Ｉ
通 过 １ ２开 关 、 ２开 关 １ １ ０
它主 要有 以下 ４种 运行 方式 ：
带 Ｔ ３主 变 和 Ｔ 主 变 ： ２ １ Ｖ Ｉｌ段 桥 １ １开 ０ ｋ 、Ｉ １ ０
．
部充电 条件后
～一
备 自投 装置 应 处 在 备投 状 ～’ … 一 … … … 一
喜妻 量 自装 有 投置 备 。． 电件闭 条 ） ２ 放 条 （锁 件 ４ 下 毽 电羹 苎 常 于 ｏ及 见 ”ｋ 以 Ｖ 琶 硬 软 板 出 备 《 ） 退； 用 或压 ② 南 蛀喜 占 翮 电源 本文 论 塞 １ｋ Ｖ １ ０ 菜 Ｉ ‘，蓄 ｌ ｌ Ｊ ￣ ｋ ３ ｎ１ 自０ Ｖ（ ５ 行皂， 作确 保 电 网的安 全性和 行 耽 投 多运要 靠 在种 方可动 式 曼 嚣 巳。； 又 加 暑 ￡ （ 田 军 可靠 用
广东110kV备自投标准化说明书v1.21
广东110kV侧标准化SCS-500J备用电源自投装置技术说明书（版本V1.21）南京南瑞集团公司电网安全稳定控制技术分公司2013年6月感谢您使用南京南瑞集团公司电网安全稳定控制技术分公司产品。
为安全、正确、高效使用本装置，请您务必注意以下重要说明：1）本说明书主要是针对本厂(站)功能的说明，有关装置硬件原理及使用说明等其他未提及部分请参考《SCS-500E分布式稳定控制装置技术及使用说明书》或其他随机资料。
2）本说明书中如有某些内容与《SCS-500E分布式稳定控制装置技术及使用说明书》不一致情况，请以本说明书为准。
3）本说明书中附录内容为通用性说明，并不完全适用于本站，仅作参考之用。
4）装置显示的各量值计量单位如下：电压——kV 电流——A 频率——Hz有功——MW 无功——MVar 视在功率——MVA5）装置判别元件潮流方向以流出母线为正，流入母线为负。
6）本装置的操作密码是：34604217）通过装置直接修改定值时，若定值含小数部分整定时必须输入小数部分。
警告！装置通电运行时必须可靠接地！严禁带电插拔装置内各模件，否则可能导致模件损坏或装置误出口！在打开装置面板后，应避免触及电路，产品包含电子电路，如果遭受静电，可能会受到损坏，电子电路也可能含有致命的高电压！装置运行期间，严禁断开与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路！目录1.概述 (1)1.1意义 (1)1.2适用范围 (1)1.3装置概述 (2)2.装置功能说明 (3)2.1元件的运行状态判别 (3)2.2 备自投功能 (6)2.3“上级切负荷闭锁备自投”功能 (12)2.4切负荷功能 (13)2.5“自投于故障后加速切”功能 (14)2.6 110kV线路的旁代功能 (15)2.7放电原则 (18)2.8装置异常告警 (19)2.9装置逻辑中的各种延时时间 (21)3.装置输入输出说明 (23)3.1主控单元输入输出说明 (23)3.2 I/O单元输入输出说明 (25)3.3装置对时方式说明 (28)4.装置定值 (29)4.1装置定值(开放定值) (29)4.2装置内部固化定值（不开放整定） (31)5.装置压板说明 (32)5.1压板正视图 (32)5.2压板功能说明 (33)6.定值管理软件使用说明 (34)6.1元件名称修改 (34)附录A 装置运行维护 (36)A1 装置正常巡视 (36)A2 一次元件、二次设备检修安控装置相关操作 (36)A3 装置异常信号及处理 (37)A4 其它运行注意事项 (44)1.概述1.1意义安全自动装置作为电力系统安全稳定运行的第二、三道防线，其地位和作用日益重要。
110kV备自投装置技术规范书
110kV备用电源自投装置技术规范书工程项目：____________________________广西电网公司____ 年一月1总则2工程概况3技术要求3.1气象特征与环境条件3.2装置技术参数要求3.3一般技术要求4备用电源自投装置功能和技术要求4.1 装置技术要求4.2 装置的功能要求4.3通信功能4.4G PS 对时功能5对备自投柜的要求6供货范围7技术服务8质量保证和试验9包装、标志、运输和保管10卖方填写的技术性能表附件一差异表附件二投标人需要说明的其他问题1总则1.1本规范书适用于110kV备用电源自投装置。
投标者可提供高质量（可靠性高、损耗低、运行维护方便）的设备和附件来满足规范书中设计及工艺的标准要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
1.3卖方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4本设备技术规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行。
1.5本设备技术规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由买卖双方协商确定。
1.7标准本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。
GB14285-93 继电保护和安全自动装置技术规程DL/T 769-2001 电力系统微机继电保护技术导则DL/T 478-2001 静态继电保护及安全自动装置通用技术条件SD 286-88 线路继电保护产品动模试验技术条件DL 479-92 静态距离保护装置技术条件DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T 5147-2001电力系统安全自动装置设计技术规定中国南方电网安全自动装置管理规定（暂行）广西电网安全自动装置管理规定广西电网典型电源备自投逻辑规范书中所有设备、备品备件，除规定的技术要求和参数外，其余均应遵照最新版的 IEC 标准及和中国规程要求。
110kV变电站备自投装置概述
３ 备 自投与 电容器保护动作 时间的配合 ． ３ 电容器低 电压保护动作 时间 ≤备 自投动作最 短时间一 ２ 当运 △ｔ 行母线失压时 ． 须保证在合备用变压 器前 ． 先切除失压 ｌｋ 应 Ｏ Ｖ母线上 运行 的电容器 （ 因为带 电容器 重合 主变会 造成系统谐振 ） 所 以在 图 １ 。 接线 方式 中， １ ｋ 、 若 ０Ｖ Ｉ Ⅱ段母线 上有 电容器 组时 ． 电容器 组的低 则 电压保护动作时 间≤０３ ． ＋Ａｔ△ｔ 一 ２
图 ４ 失压逻辑关系图（ Ｃ）
图 １ 单母分段接线 １运行要求 ： ） Ａ、 进线 １ １ １ ２断路器均运 行 ， 分 １ Ｍ断路器处于热备用 ６ 、６ 母 ６ Ｂ Ｉ Ⅱ 、 、 母线均有 电压 （ 母线 Ｐ 运行 ）进线 １进线 ２ ， ｒ ， 、 均有 电源 。 Ｃ、 自投投入 时 ． 备 应解 除相关 闭锁压板 。 Ｄ 若进线 １进线 ２ Ｉ 、 、 、 段母 线或 Ⅱ 段母 线任何一个停 电检修时 ． 备 自投装置应退 出运行 ２ 动作逻辑关系口： ） Ｉ 段母线 或进线 １失压逻辑关 系图如 ２ Ⅱ 段母线 或进线 ２ 失压逻辑关 系图如 图 ３
科技信息
０电力与能 源ｏ
Ｓ ＩＮ Ｅ＆Ｔ Ｃ Ｏ Ｏ ＣＥ Ｃ Ｅ ＨＮ Ｌ ＧＹＩＦ ＭＡ Ｉ Ｎ Ｎ ＯＲ Ｔ Ｏ
２１ ０ ２年
第１ ５期
ｌ０ Ｖ变 电站备 自投装置概述 ｌｋ林长 青 （ 田电业局 莆
【 摘
决 办法。
福建
莆田
３ １０ ） ５ ０ １
要】 结合 ｌ０Ｖ 变电站 等级备 自 装置的分 类、 ｌｋ 投 原则及实现原理 ， 分析 目 前局 里备 自 投装 置在 应用 中的 一些问题 ， 出 了相应的解 提
110kV备自投装置技术规范书
110kV备自投装置技术规范书110kV备用电源自投装置技术规范书工程项目:广西电网公司年月目录1 总则2 工程概况3 技术要求3.1气象特征与环境条件3.2装置技术参数要求3.3一般技术要求4 备用电源自投装置功能和技术要求 4.1装置技术要求4.2装置的功能要求4.3通信功能4.4 GPS对时功能5 对备自投柜的要求6 供货范围7 技术服务8 质量保证和试验9 包装、标志、运输和保管 10 卖方填写的技术性能表附件一差异表附件二投标人需要说明的其他问题11 总则1.1本规范书适用于110kV备用电源自投装置。
投标者可提供高质量(可靠性高、损耗低、运行维护方便)的设备和附件来满足规范书中设计及工艺的标准要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
1.3 卖方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4 本设备技术规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行。
1.5 本设备技术规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本设备技术规范书未尽事宜，由买卖双方协商确定。
1.7标准本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。
GB14285-93 继电保护和安全自动装置技术规程DL/T 769-2001 电力系统微机继电保护技术导则DL/T 478-2001 静态继电保护及安全自动装置通用技术条件SD 286-88 线路继电保护产品动模试验技术条件DL 479-92 静态距离保护装置技术条件DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T 5147-2001 电力系统安全自动装置设计技术规定中国南方电网安全自动装置管理规定(暂行)广西电网安全自动装置管理规定广西电网典型电源备自投逻辑规范书中所有设备、备品备件，除规定的技术要求和参数外，其余均应遵照最新版的IEC标准及和中国规程要求。
110kV变电站备自投装置分析及运行注意事项
110kV变电站备自投装置分析及运行注意事项摘要：备自投装置可有效提高电网经济性、安全性、稳定性。
本文介绍了典型的110kV备自投类型及特点，结合阳江供电局110kV东城站，重点分析了该站南瑞继保公司的110kV备自投装置逻辑，并进行了事故假想及分析。
文章最后讨论了备自投装置在运行维护中应注意的问题。
关键词：备自投，RCS-9651C，运行方式，逻辑，运行维护1 引言备用电源自动投入装置，可以在电力系统发生故障导致变电站失去工作电源时，将备用电源投入以使变电站设备继续运行，简称备自投装置[1]。
备自投装置的投入提高了电网的供电能力并且具有限制故障电流的作用，保障了供电的可靠性和连续性[2-3]。
2 常见的三种110kV备自投常见的110kV备自投方式主要有三种：进线备自投、分段（桥）备自投、变压器备自投[4-5]。
各备自投方式由变电站的运行方式决定。
图1 三种常见备自投方式图1-1为进线备自投方式，DL1与DL2互为备用。
工作线路同时带两条母线运行，另一条进线处于明备用状态。
当工作线路失电，其断路器处于合位，在备用线路有压、桥断路器合位的情况下跳开工作线路，经延时合备用线路。
图1-2为高压侧分段（桥）备自投方式，DL3为备用。
两条进线分别带两条母线运行，当其中一条线路失电，另外一条线路有压、进线断路器合位的情况下跳开故障线路，经延时合3DL。
图1-3为低压侧分段备自投方式，DL6为备用。
两组变压器分别带各自母线运行，当其中一组变压器故障失电，另外一组变压器有压、主变低压侧开关在合位的情况下，跳开故障主变低压侧开关，经延时合6DL。
图1-4为变压器备自投方式，DL4与DL5互为备用。
两台主变互为备用，其中一台主变运行，另外一台备用。
当运行主变失压，另外一台主变有压，低压侧断路器在分位的情况下，跳开失压主变低压侧开关，合上备用主变低压侧开关。
3 110kV东城站110kV备自投逻辑分析及事故假想分析3.1 110kV东城站概述110kV东城站110kV备自投采用的是南瑞继保RCS-9651C装置[6]，该备自投装置涉及阳东线、平东甲线及平东乙线，对侧分别为220kV阳江站及220kV平地站。
浅谈110kV变电站备自投装置的备投方式及应用
浅谈110kV变电站备自投装置的备投方式及应用摘要：随着近年来国家的各个方面不断发展与进步，科学技术水平获得了大幅度的提升。
而我国的电力系统也随之不断完善，变得更加的可靠。
越来越多的终端变电站，现在要求运行的设备需要安装备自投装置。
方式分为单母分段接线，双目接线等。
本文将以110kV单母分段接线方式为例，对其进行分析，浅谈其备投方式和一些应用。
关键词：110kV变电站；备自投；单母分段接线引言我国的电力系统目前虽然比较完善，可是也容易因为机器故障或者其他问题，造成电力系统的瘫痪，这时备用的设备电源显得尤为重要。
在关键时刻备用电源可以让其他设备尽快的恢复系统的运行并使其正常的工作，这就是备用自动投入装置，也是我们说的备自投装置。
备自投设备现今已经成为电力系统不可或缺的设备，他是可以使电力系统快速恢复供电运行的重要手段。
1 备用电源自动投入装置基本使用技巧及要求1.1备自投基本要求备用电源自动投入装置基本要求首先应在主电源不再工作时启动并投入设备。
其次在主电源不论任何情况下断开，除了信号被封闭的情况，都应自动投入工作，需要注意的是，备自投装置只能保证启动一次，并设有面对突发情况的保护加速跳闸。
最后，为了保证工作人员的安全，在主电源被手动断开工作的时候，备用自动投入装备不应该投入工作，应设有分过备用自动投入电源的封锁功能，以免临时备用电源投入到已经故障的设备中或者对工作人员造成伤害。
而且备用电源应不能在不满足有压条件的情况下投入工作。
1.2备自投在110kV单母线路存在的问题和解决措施备用自动投入设备在单母分段接线方式如图1所示，有三种运行的模式。
第一种模式就是两条电路连通，各自运行一台主线，110kV的母连16M断路器，待定使用。
第二种模式就是用作连通线路的163线路也要运行两台主变，164进线断路器待定使用。
最后一种模式是用164线路运行两台主变，同样进线的163断路器待定使用。
这三种模式，都有自己不同的思路、逻辑。
110kV变电站备自投装置分析
110kV变电站备自投装置分析摘要：目前南方电网中比较重要的110kV变电站都已经基本装有设备自投装置。
本文基于110kV变电站进线备或内桥（分段）备原理进行分析，备自投是如何保证对用户供电的连续性和可靠性。
关键词：进线备；内桥（分段）备；可靠性；小电源；闭锁；0 引言随着我国人民生产生活的现代化程度日益提高，国民对于电力供应可靠性要求的不断提高，备自投装置（BZT）将作为电力系统中非常重要的安全自动装置。
在110kV变电站大多采用进线备或内桥（分段）备的运行方式来保证对用户供电的连续性和可靠性。
1 备自投装置（BZT）动作基本原则根据《电力装置的继电保护和自动装置设计规范》，备自投装置应遵循以下基本原则：⑴、只有工作电源确实被断开后，备用电源才能投入。
⑵、备自投备用对象故障，应闭锁备自投。
⑶、备自投延时应大于最长的外部故障切除时间。
⑷、人工切除工作电源时，备自投不应动作。
⑸、备用电源不满足有压条件时，备自投不应动作。
⑹、备自投装置应保证只动作一次。
⑺、装置启动部分能反应工作母线失去电压的状态。
⑻、备自投装置的动作时间以负荷的停电时间最短。
⑼、PT二次侧的熔断器熔断时，备自投装置不应动作。
⑽、自动投入装置中，可设置工作电源的电流闭锁回路。
2备自投装置（BZT）充电与放电3.1有压、无压和无流条件1) 母线有压：母线的线电压Uab和Ubc至少有一个大于母线有压的定值Ud1。
2) 母线无压：母线的线电压Uab和Ubc均都小于母线无压的定值Ud2。
3) 进线有压：采集进线PT的一个线电压（或相电压）Upt大于进线有压的定值Ud3。
4) 进线无流：工作电源进线的一个相电流IL小于进线无流定值Id1（小于最小负荷电流I0）。
3.2备自投装置充电条件充电条件包括如下内容：1) 备自投装置已投入工作；2) 工作电源和备用电源均正常（有压）；3) 工作断路器和备用断路器正常；4) 无闭锁条件、放电条件。
且备自投装置充电时长为10s。
电力知识-110kV远方备自投运行注意事项
110kV远方备自投运行注意事项一、110kV新湖变电站远方备自投逻辑110kV新湖变电站110kV备自投装置动作逻辑：110kV芳新线110kV芳草湖变电站侧1353断路器和110kV 南新线1356断路器互为备用，即110kV南新线1356断路器、110kV芳新线新湖变电站侧1353断路器处于合位状态，110kV芳新线芳草湖变电站侧1353断路器处于分位状态，当主供线路110kV南新线故障，110kV 备自投装置判断如果电压小于电压定值，电流小于电流定值，以T5时间跳开主供线路110kV南新线1356断路器，检测110kV芳新线新湖变电站侧1353断路器处于合位状态，合上110kV芳新线芳草湖变电站1353断路器，从而确保110kV新湖变电站不会失压。
二、运行注意事项1、?正常运行时110kV备自投CSC－246装置运行灯亮（绿灯），出口5（跳110kV新湖变1356断路器）灯亮（绿灯）、出口8（合110kV芳草湖变1353断路器）灯亮（绿灯），表示备自投装置充电正常，可以工作。
如果出口5、出口8灯不亮，表示备自投没有充电，不能进行备自投功能。
如果出口5、出口8红亮灯，表示备自投动作出口跳110kV新湖变1356断路器及合110kV芳草湖变1353断路器；2、110kV远方备自投正常运行时应投入110kV备自投跳新湖变110kV南新线硬压板、110kV备自投合芳草湖变110kV芳新线硬压板。
当110kV南新线、110kV芳新线或110kV?I母PT、110kV?II母PT停电检修时都应退出110kV远方备自投，即退出110kV备自投跳新湖变110kV南新线硬压板、110kV备自投合芳草湖变110kV芳新线硬压板，投入闭锁110kV备自投硬压板。
3、正常运行时远方信号传输装置运行灯亮（绿灯），收命令3灯亮（红灯），如果装置告警或通道告警灯亮（红灯），应及时向调度汇报并退出110kV远方备自投（具体操作见注意事项2）。
110kV备用电源自投装置讲解
原理类似，现就JBK-3052装置备自投功能简单介绍
JBK-3052备自投保护测控装置
• 保护功能： 1、两种方式的进线自投功能 2、两种方式的分段（桥）开关自投功能 3、合闸后加速保护 4、故障录波
模拟量输入
• 母线电压Ua、Ub、Uc（用于有压、无压判别） • 进线线路电压Ux1、Ux2（用于自投准备及动作的 辅助判据、可经控制字选择） • 进线开关电流I1、 I2（防止TV三相断线后造成开关 误投，也是为了更好的确认进线开关已跳开）
110kV备用因故消失后，能 自动地将备用电源投入到工作或将用户切换到备用电 源上去，从而使用户连续供电的一种装置（以下简称 备自投） 110kV常见的备自投装置：JBK系列
JBK-3051-适用于低压母线分段开关自投装置 JBK-3052-适用于进线开关和内桥（或分段）开关自投装 置
以上是最常用的一种110kV备用电源自投 装置型号的简单讲解，其余方式与方式1类似， 可参考分析。备自投原理基本如此，其余的 不同型号、不同厂家的装置也可按此原理进 行分析。我的讲解就到这里，谢谢大家！
现在以进线备投方式1进行讲解
放电条件： 1、当2#线路电压检查控制字 投入时，2#线路无压（Ux2） 2、2DL合上 3、手跳1DL或3DL 4、其他外部闭锁信号（比如 变电器后备保护动作跳闸后闭 锁备自投等） 5、开关位置（TWJ）异常 6、整定控制字不允许2#进线 开关自投
动作过程：
当充电完成后， I母、II母 均无压，Ux2有压 ， I1无流， 延时跳开1DL、确认1DL跳开 后，合2DL
开关量输入
装置引入1DL、2DL、3DL开关跳闸位置接点（TWJ） 用于系统运行方式判别，自投准备及自投动作 装置引入1DL、2DL、3DL开关合后位置信号用于作 为各种运行情况下的自投的闭锁
110kV变电站备自投运行方式分析
110kV变电站备自投运行方式分析摘要:近年来我国110 kV变电站经常会出现一些失压事故，严重影响了用户的用电质量。
需要有针对性地调整110 kV变电站装置，从而形成高效、稳定的输配电体系。
利用备自投装置能够增强变电站架构，也可以减轻110 kV变电站运行负荷，降低变电站发生故障断电的可能性，为110 kV变电站稳定运行提供了良好保障。
本文对变电站远方备自投装置设置的必要性进行了研究，深入分析了110 kV变电站远方备自投装置的运行方式等关键要素，从而提高变电站运行的安全性、稳定性和经济性。
关键词:110kV变电站；备自投；运行方式随着电网一次系统的不断发展，电网安全运行的压力也越来越大，要保障系统的安全稳定，必须保证系统每一个环节保持正常工作。
作为系统的一个组成部分，备自投的正确动作是非常重要的，需要进一步解决备自投装置的故障问题，从而提高备自投正确动作率和减少缺陷障碍，保障系统的安全稳定运行。
一、110kV变电站备自投装置作用效率分析110kV变电站的备自投保护一般常配置在主变中、低压侧单母分段接线方式，但由于原理设计和技术要求等原因，在这种方式下，备自投保护仅在主变本体或主变差动范围内故障时，才允许备自投保护动作，而实际上据运行经验表明故障率最高的是线路故障，因此对于以220kV电压等级为主网架时，以降低电网短路容量和优化保护配置目的为要求，110kV电网逐步采取辐射方式运行的前提方向下，110kV变电站为终端运行可能有因线路故障造成全站失压的风险，所以必须装设110kV备自投保护来综合提高供电可靠性。
但同时，也应考虑变电站内单台主变带全站负荷和线路带多座变电站负荷的能力，采取适当措施，防止主变或线路过载而造成二次跳闸。
同时由于为尽可能减小主变的短路冲击电流，防止主变烧损。
也需要结合110kV电网系统的实际运行方式，在需要装设备自投保护的地方，合理配置设备，既节省设备投资，提高了保护的可靠性和设备实际利用率。
CSC246备自投运行规程
雷山变110kV进线备自投运行规程装置功能简介：本备自投装置为北京四方公司生产的CSC-246备用电源自投入装置。
针对本站接线方式，能够实现两种方式的互投：方式1 当110kV雷统102开关运行，110kV雷永101开关热备用，装置面板上充电指示灯1充满。
若110kV雷统102开关断开，110kV 母线失压，判110kV雷永线路带电，则跳开110kV雷统102开关，合110kV雷永101开关。
方式2 当110kV雷永101开关运行，110kV雷统102开关热备用，装置面板上充电指示灯2充满。
若110kV雷永101开关断开，110kV 母线失压，判110kV雷统线路带电，则跳开110kV雷永101开关，合110kV雷统102开关。
操作步骤：一、投入步骤1.投入屏后备自投电压空气开关及备自投装置电源空气开关；2、检查装置运行灯亮绿灯（亮红灯为告警），其他出口灯不亮后，开始投退连接片；投入的连接片有： 1-31CLP8备自投合雷统线压板投入、1-31CLP7备自投跳雷统线压板投入、1-31CLP6备自投合雷永线压板投入、1-31CLP5备自投跳雷永线压板投入。
其余连接片退出。
*注意：1-31CLP7 跳102、1-31CLP8 合102、1-31CLP5 跳101、1-31CLP6 合101四块连接片需在量取对地电压正常后方可投入。
二、退出步骤1、1.投入屏后备自投电压空气开关及备自投装置电源空气开关；2、检查装置运行灯亮绿灯（亮红灯为告警），其他出口灯不亮后，开始投退连接片；3、投入的连接片有：1-31KLP1 备投总闭锁在投入位置、1-31CLP8备自投合雷统线压板投入、1-31CLP7备自投跳雷统线压板投入、1-31CLP6备自投合雷永线压板投入、1-31CLP5备自投跳雷永线压板投入。
其余连接片退出。
3、备自投电压空气开关及备自投装置电源空气开关均保持合上位置。
110kV电网远方备自投改造方案
110kV电网远方备自投改造方案广东南海电力设计院工程有限公司朱永海引言随着经济社会的发展，对电力系统的供电要求越来越高，特别是一些重要负荷，如果停电，将会造成严重的后果。
目前佛山地区的部分110kV网架都是通过“手拉手”的方式将两个电源连接在一起，按照运行要求，联络点的开关需要断开，不能实现真正意义上的双电源供电，当一个电源故障失压时，将导致与之相连的110kV变电站全站失压，使该站负荷损失，造成严重后果。
为了解决这样的问题，又不需要增加太多投资，在保持现有网架的基础上，可以通过增加远方备自投装置解决上述问题，提高供电可靠性。
下面以110kV 萧边、迳口站110kV远方备自投改造项目为例进行说明。
1 原因分析110kV萧边、迳口站的主接线如图1.1所示，110kV萧边站110kV主接线为隔离开关分段接线；110kV迳口站110kV主接线为母联开关分段接线，目前分段开关未上，1M及2M通过隔离开关及导线连接。
110kV萧边站通过220kV三水站供电，110kV迳口站通过220kV康乐站供电，正常运行时两站联络开关断开。
1DL，2DL，4DL合上，3DL断开，若此时110kV 三萧线故障切除，110kV萧边站110kV母线失压，但此时萧边站的常规备自投无法使3DL合上，110kV萧边站将全站失压。
1DL，3DL，4DL合上，2DL断开，110kV 康迳线故障切除，迳口站的常规备自投也无法使2DL合上，110kV迳口站也将全站失压。
由此可见，两套常规备自投装置投入时所要求的一次运行方式不同，无法同时使用。
图1.1 一次系统接线图2 远方备自投为解决上面提到的问题，我们在110kV萧边、迳口站各安装一套远方备自投装置。
按照变电站一次系统的不同运行方式，分别说明。
1DL、2DL、4DL合上，3DL断开。
当110kV三萧线故障切除时，萧边站远方备自投切除本站1DL开关，并向迳口站远方备自投装置发送命令合上3DL开关，通过110kV萧迳线对萧边站恢复供电。
110kv备自投技术说明书概述
目录1装置简介 (3)1.1应用范围 (3)1.2装置特点 (3)2技术数据 (4)2.1基本数据 (4)2.2功率消耗 (4)2.3 主要技术性能指标 (4)2.4过载能力 (5)2.5输出触点 (5)2.6绝缘性能 (5)2.7抗电磁干扰能力 (6)2.8环境条件 (6)3硬件说明 (6)3.1结构与安装 (6)3.2插件与端子布置 (7)3.3交流变换插件 (7)3.4保护（CPU）插件 (8)3.5模数变换（AI）插件 (9)3.6扩展DI/O插件 (10)3.7人机对话（HI）插件 (10)3.8电源插件 (11)3.8操作回路插件 (11)4原理及配置 (11)4.1 继电器元件 (11)4.2 母联备自投 (12)4.3线路开关备自投1 (12)4.4线路开关备自投2 (13)4.5 变压器备自投 (14)4.6 均衡母联备自投 (15)4.7 远方备自投 (15)4.8 保护功能 (17)5定值清单 (18)5.1定值清单1 (18)5.1定值清单2 (19)6人机界面 (19)6.1 键盘及指示灯 (19)6.2 菜单概况 (20)6.3 正常运行状态 (20)7信息记录 (21)7.1 软件LED (21)7.2 事件报告 (21)7.3 告警报告 (21)7.4 故障记录 (22)8 PC工具软件 (23)9订货须知 (23)10附图 (23)1 装置简介1.1 应用范围：SBT-110系列数字式备用电源自投装置（以下简称装置）是在引进日本日立公司具有当今国际领先水平的软硬件设计平台的基础上，吸收目前国内成熟先进的原理方案，针对国内市场开发的新一代保护产品。
不仅可以提供功能强大的PC工具软件，同时具有负荷录波、故障录波、网络通信等完善的自动化功能。
装置既可单独供货，也可与线路、变压器等保护装置及监控系统等组成变电站综合自动化系统。
现有产品SBT-111为远方备自投装置，同时可以实现保护功能，SBT-112适用于各种电压等级的母联、线路开关、变压器和均衡母联等的备投方式，SBT－113适用于分段带保护的备投方式，SBT-113/1主要针对所用变低压侧的分段备投。
