软交换系统设备概述

3．控制层指SoftSwitch控制单元，完成呼叫的处理控制、接入协议适配、互连互通等综合控制处理功能，提供全网络应用支持平台。
4．业务层主要为网络提供各种应用和服务，提供面向客户的综合智能业务，提供业务的客户化定制。
其中，层与层之间通过标准接口进行通信，在核心设备SoftSwitch软交换控制设备的控制下，相关网元设备分工协作，共同实现系统的各种业务功能。
1．对数据业务进行透传；
2．对语音提供VOIP处理；
3．接入PBX交换机
不同型号IAD提供的接口：
1．ZXSS10 I500下行提供RJ11接口(Z接口)，上行提供RJ45接口（10/100M自适应以太网接口），用于接入普通模拟电话。
2．ZXSS10 I600下行提供RJ11和RJ45接口（10 Base-T），上行提供RJ45接口（10/100M自适应以太网接口），可以同时连接电话和PC计算机，提供语音和数据业务。
ZXSS10_CY_T03_C1软交换系统设备概述
课程目标：
掌握SS1/B的硬件结构工作原理
掌握软交换的体系结构及其特点
参考资料：
《ZXSS10 SS1软交换控制设备设硬件手册》
《ZXSS10 SS1软交换控制设备技术手册》
《ZXSS10设计文档》
《ZXSS10 SS1随机手册》
第一章
知识点
基于SoftSwitch是下一代网络的4层体系结构。
3．大容量综合关口局的替换或新建
相对于ZXMSG 7200产品，它具有以下特点：
1．容量大，单板支持480路VOIP呼叫，单块中继板可接入32E1，一框资源框可接入3840路的VOIP呼叫。最大支持33.6万端口的接入
2．密度高，如10万中继+10万VOIP的容量只要7个机柜即可完成。
3．支持在TG、AG模式下的hair-pin功能。
ZXMSG 9000综合网关可以单独作为以下网关使用，也可以作为综合网关使用，具有下面所有网关的特性。
1）中继网关
作为中继网关TG应用，主要负责PSTN网通过中继线接入IP核心网，完成PSTN/ISDN中继侧的语音/传真与IP网侧语音/传真的转换功能。
完成现有固定网PSTN/ISDN的汇接局及长途局功能
图1.111ZXSS10 NMSV4.0界面图
第二章
知识点
了解ZXSS10 SS1a/1b软交换控制设备系统总体结构、工作原理、主要功能。
掌握软交换控制设备单板的种类。
掌握设备中使用的电路板的结构。
掌握各类电路板的功能原理、面板、指示灯等内容。
二.1
二.1.1
ZXSS10 SS1a/1b软交换控制设备完成的主要功能有：
3．ZXSS10 I700下行提供多个E1接口，上行提供RJ45接口（10/100M自适应以太网接口），用于连接PBX交换机。
图1.19不同型号IAD外观图
一.1.8
采用ZXSS10 B100可以顺利的解决公私网互连的问题。由于公网IP地址比较紧缺，很多企事业单位、办公室目前都使用私网IP地址，通过NAT和Internet进行通信，当IAD放在用户的办公室时，需要配置私网IP地址，而SS使用的是公网IP，这时，需要采用B100设备解决他们之间的互通问题，具体组网情况如图1.110所示。
ZTE围绕软交换的标准架构开发的系列产品的功能，接口。
NGN网络所涉及到的多种协议。
一.1
一.1.1
中兴通讯早在1998年就已经开始软交换产品的开发研究，围绕软交换的标准体系架构，中兴通讯开发了一整套软交换系列产品，如图1.11所示。
SG：信令网关TG：中继网关AG：接入网关
IAD：综合接入设备MSAG：多业务接入网关B100：宽带网关
1．软交换系列（ZXSS10）：SS（A型/B型）、ZXMSG7200、A200、I704、B100、ZXMSG9000
2．媒体网关设备：ZXMSG52016C、T32C、T64C和T160；
4．E系列：T64E/128E、T32E、GAR、GER

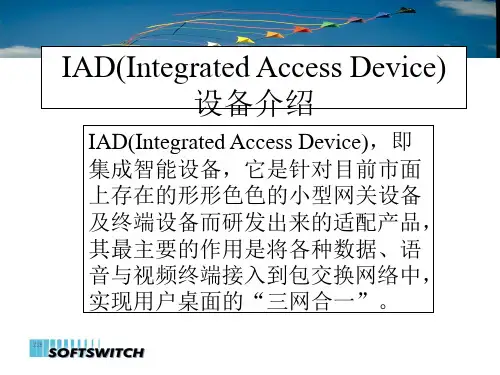

IAD(Integrated Access Device)，即集成智能设备，它主要是面向个人用户及小型企业用户的网关设备，将用户端各类终端设备(如PC、PHONE、FAX，PBX)接入到包交换网中，如图1.19所示，ZXSS10 IAD系列产品主要包括：I500，I600，I700三个系列产品，基于IP网的IAD完成如下功能：
3．作为信令网关，单模块最大可以支持64条64K信令link和4条2MLink。
最大支持128个SCTP偶联
最大支持1024个目的信令点
最大支持1024个AS
七号信令消息处理能力不小于10,000MSU/s
采用M3UA或M2PA协议实现信令消息转发，正常负荷下消息传递时延均小于40ms
GTT能力大于2,000GTT/s
ZXSS10 SS1a/1b软交换控制设备与信令网关配合，完成整个呼叫的建立和释放功能，其协议采用No.7/IP，主要承载协议采用SCTP。并具有控制媒体网关发送IVR，以完成诸如二次拨号等多种业务的功能。
ZXSS10 SS1a/1b软交换控制设备可以同时直接与H.248终端、MGCP终端、SIP客户终端、H.323终端和NCS终端进行连接，提供相应业务。
1．接入（边缘）层主要指与现有网络相关的各种接入网关和新型接入终端设备，完成与现有各种类型的通信网络的互通并提供各类通信终端(如模拟话机、SIPPhone、PC Phone可视终端、智能终端等)到IP核心层的接入。
2．核心层主要指由IP路由器或宽带ATM交换机等骨干传输设备组成的包交换网络，是软交换网络的承载基础。
一.1.2
在基于软交换技术的网络中，软交换控制设备是网络中的核心设备，它独立于底层承载协议，主要完成呼叫控制、媒体网关接入控制、资源分配、协议处理、路由、认证、计费等主要功能；软交换控制设备通过与业务层设备应用服务器及SCP的协作，可以向用户提供现有电路交换机所能提供的所有业务、传统智能业务以及多样化的第三方增值业务及新型智能业务。
Soft-Phone:软终端Video-Phone:可视电话
SS1:软交换核心控制设备SCP：传统智能网控制节点IAD Manager:IAD管理服务器
NMS：综合网络管理服务器ZXUP10 APP：宽带智能网服务器Router Server：路由服务器
图1.11基于SoftSwitch技术的下一代网络
1．呼叫处理控制功能
负责完成基本的和增强的呼叫处理过程。
对基本呼叫的建立、保持和释放提供控制功能，包括呼叫处理、连接控制、智能呼叫触发检测和资源控制等。支持接收来自业务交换功能的监视请求，并对其中与呼叫相关的事件进行处理。接收来自业务交换功能的呼叫控制相关信息，支持呼叫的建立和监视。
支持基本的两方呼叫控制功能和多方呼叫控制功能，对多方功能的支持包括多方呼叫的特殊逻辑关系、呼叫成员的加入/退出/隔离/旁听以及混音过程的控制等。识别媒体网关报告的用户摘机、拨号和挂机等事件；控制媒体网关向用户发送各种信号音，如拨号音、振铃音、回铃音等；提供满足运营商需求的拨号计划。
支持多个说七号信令网，实现对每个七号信令网络独立信令传输。
4）综合关口局：
基于目前各运营商网络之间的互通均采用综合关口局方式，MSG9000提供完善的综合关口局功能，全面支持不同运营商之间的网络互通。
5）3G网络中的MGW：
可以通过版本更换平滑升级为3G网络中的MGW。
图1.15ZXMSG9000机架图
RS232：带外管理。
功能描述
在SS控制下提供IP Phone和IP Fax；
模拟电话机用户的接入；
自交换功能；
多方会议业务处理功能；
基于SNMP协议网管功能；
容量指标
模块容量：3456用户或16E1＋960用户；
单框容量：320用户；
单板容量：32用户。
图1.18ZXSS10 A200机框图
一.1.7
图1.17ZXMSG5200单框机框图
一.1.6
ZXSS10A200接入网关是具有灵活的接入手段、高密度、结构简洁、开放的用户接入设备，采用标准19”机架。
系统接口
PSTN侧：32~3456模拟电话接口，16E1接口；
IP网络侧：2*1000Mbase-T/Sx，2*100Mbase-T；
其他接口
Bits接口：2Mbit、2MHz、5MHz；
2）接入网关：
支持模拟用户线用户接入
支持传统PBX接入
支持标准V5.2接入网接入
支持远端模块接入；
提供xDSL、ISDN用户接入。
3）信令网关：
支持SCN网中SS7完整的MTP消息处理和网络管理功能。
支持STP功能。
支持IETF的Sigtran信令适配协议M3UA、M2UA、M2PA。
支持IETF流控传输协议（SCTP），提供信令消息的实时可靠传。
当ZXSS10 SS1a/1b软交换控制设备位于PSTN/ISDN本地网时，具有本地电话交换设备的呼叫处理功能。当软交换控制设备位于PSTN/ISDN长途网时，具有长途电话交换设备的呼叫处理功能。
2．接入协议适配功能
负责完成各种接入协议（信令）的适配处理过程。
ZXSS10 SS1a/1b软交换控制设备是一个开放的、多协议的实体，采用标准协议与各种媒体网关、终端和网络进行通信，这些协议包括：H.248，SCTP，ISUP/IP，TUP/IP，INAP/IP，H.323，NCS，RADIUS，SNMP，SIP，M3UA，MGCP，SIP-T，Q.931，V5UA，IUA，BICC等。
图1.110ZXSS10 B100组网原理图
B100支持具有如下特性：
1．支持NAT穿越；
2．支持用户动态注册；
3．支持备选呼叫代理；
4．提供命令行接口（基于TELNET和串口）；
