循迹小车设计方案简述
智能循迹小车___设计报告
智能循迹小车___设计报告设计报告：智能循迹小车一、设计背景智能循迹小车是一种能够通过感知地面上的线条进行导航的小型机器人。
循迹小车可以应用于许多领域，如仓库管理、物流配送、家庭服务等。
本设计旨在开发一款功能强大、性能稳定的智能循迹小车，以满足不同领域的需求。
二、设计目标1.实现循迹功能：小车能够准确地识别地面上的线条，并按照线条进行导航。
2.提供远程控制功能：用户可以通过无线遥控器对小车进行控制，包括前进、后退、转向等操作。
3.具备避障功能：小车能够识别和避开遇到的障碍物，确保行驶安全。
4.具备环境感知功能：小车能够感知周围环境，包括温度、湿度、光照等参数，并将数据传输给用户端。
5.高稳定性和可靠性：设计小车的硬件和软件应具备较高的稳定性和可靠性，以保证长时间的工作和使用。
三、设计方案1.硬件设计：(1) 采用Arduino控制器作为主控制单元，与传感器、驱动器等硬件模块进行连接和交互。
(2)使用红外传感器作为循迹传感器，通过检测地面上的线条来实现循迹功能。
(3)使用超声波传感器来检测小车前方的障碍物，以实现避障功能。
(4)添加温湿度传感器和光照传感器，以提供环境感知功能。
(5)将无线模块与控制器连接，以实现远程控制功能。
2.软件设计：(1) 使用Arduino编程语言进行程序设计，编写循迹、避障和远程控制的算法。
(2)设计用户界面，通过无线模块将控制信号发送给小车，实现远程控制。
(3)编写数据传输和处理的程序，将环境感知数据发送到用户端进行显示和分析。
四、实施计划1.硬件搭建：按照设计方案中的硬件模块需求，选购所需元件并进行搭建。
2.软件开发：根据设计方案中的软件设计需求，编写相应的程序并进行测试。
3.功能调试：对小车的循迹、避障、远程控制和环境感知功能进行调试和优化。
4.性能测试：使用不同场景和材料的线条进行测试，验证小车的循迹性能。
5.用户界面开发：设计用户端的界面，并完成与小车的远程控制功能的对接。
电子实习报告循迹小车设计
电子实习报告：循迹小车设计一、实习背景及目的随着科技的不断发展，电子技术在各个领域的应用日益广泛，特别是在智能机器人领域。
为了提高我们对电子技术的实际应用能力，本次电子实习选择了设计制作循迹小车这一项目。
通过本次实习，我们希望能够掌握单片机原理、传感器应用、电路设计等知识，提高自己的动手能力和创新能力。
二、设计原理及方案1. 设计原理循迹小车是一种基于单片机控制的智能小车，其主要原理是通过传感器检测路径上的黑线，然后单片机对信号进行处理，控制小车的转向，使小车能够沿着黑线行驶。
同时，小车还具备避障功能，当遇到前方障碍物时，能够自动减速并改变方向。
2. 设计方案（1）硬件设计硬件设计主要包括单片机、传感器、电机驱动模块、电源模块等。
我们选择了STC89C52单片机作为控制核心，传感器采用红外循迹模块，电机驱动模块选用L298N，电源模块则采用开关电源。
（2）软件设计软件设计主要涉及系统初始化、线路检测与循迹、避障检测与控制等。
初始化模块主要完成单片机各端口的配置，以及传感器、电机等设备的初始化。
线路检测与循迹模块通过判断红外传感器的状态来确定小车行驶的方向。
避障检测与控制模块则通过检测前方障碍物，控制小车的减速和转向。
三、实习过程及成果1. 实习过程在实习过程中，我们首先学习了单片机原理、传感器应用、电机驱动等知识，然后根据设计方案进行电路图的设计，接着进行电路焊接，最后进行程序编写和调试。
2. 实习成果经过一段时间的努力，我们成功完成了循迹小车的设计制作。
在实际测试中，小车能够沿着黑线顺利行驶，遇到障碍物时能够自动减速并改变方向。
此外，我们还对小车进行了优化，使它在行驶过程中更加稳定。
四、总结与展望通过本次实习，我们不仅学到了很多关于单片机、传感器、电机驱动等方面的知识，还提高了自己的动手能力和创新能力。
同时，我们也意识到在实际设计过程中，需要不断调试和优化，才能使产品达到预期效果。
展望未来，我们可以进一步改进循迹小车，例如增加速度控制、远程控制等功能，使其更加智能化。
循迹避障蓝牙小车设计思路与方案
循迹避障蓝牙小车设计思路与方案近年来，随着科技的飞速发展，智能机器人逐渐走进我们的生活。
其中，循迹避障蓝牙小车成为了人们关注的焦点之一。
它不仅可以通过循迹技术实现沿指定路径行驶，还能够通过避障技术避免与环境中的障碍物发生碰撞。
本文将介绍循迹避障蓝牙小车的设计思路与方案。
一、硬件设计1. 主控模块：选择一块性能稳定、功能丰富的主控板，如Arduino Uno。
它具有较强的扩展性，能够满足蓝牙通信和传感器接口的需求。
2. 电机驱动模块：选择合适的电机驱动模块，如L298N。
它能够提供足够的电流和电压来驱动小车的电机。
3. 电机：选择高性能的直流电机，根据小车的重量和所需速度进行合理选择。
4. 轮胎：选择具有较好摩擦力和抓地力的轮胎，以确保小车能够稳定行驶。
5. 循迹模块：选择适用的循迹模块，如红外传感器或巡线传感器。
它可以通过检测地面上的黑线来实现循迹功能。
6. 避障模块：选择合适的避障模块，如超声波传感器或红外避障传感器。
它可以通过检测前方的障碍物来实现避障功能。
7. 电源模块：选择合适的电源模块，如锂电池或干电池。
它能够为整个系统提供稳定的电源供应。
二、软件设计1. 循迹算法：利用循迹模块检测地面上的黑线，通过编程实现小车沿着指定的路径行驶。
可以采用PID控制算法来调整小车的转向角度，保持在黑线上行驶。
2. 避障算法：利用避障模块检测前方的障碍物，通过编程实现小车避开障碍物。
可以采用距离测量和路径规划算法来确定避障的方向和距离。
3. 蓝牙通信：通过蓝牙模块与手机或电脑进行通信，实现对小车的控制和监控。
可以编写相应的手机应用或电脑软件来实现远程控制和实时监测。
三、系统集成1. 连接硬件：将主控模块、电机驱动模块、电机、循迹模块、避障模块和电源模块按照设计连接起来，确保各模块正常工作。
2. 编程调试：编写相应的程序代码，并进行调试。
通过串口或无线通信方式将程序烧录到主控模块中，保证系统的稳定性和可靠性。
李国才 寻迹小车设计方案

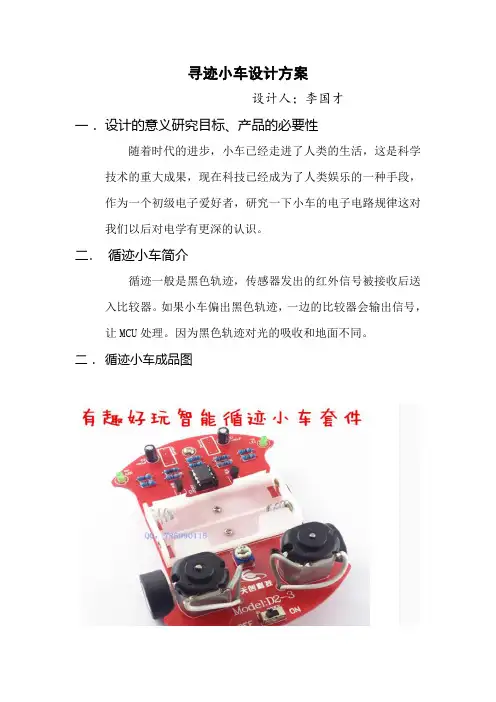

寻迹小车设计方案设计人；李国才一．设计的意义研究目标、产品的必要性随着时代的进步，小车已经走进了人类的生活，这是科学技术的重大成果，现在科技已经成为了人类娱乐的一种手段，作为一个初级电子爱好者，研究一下小车的电子电路规律这对我们以后对电学有更深的认识。
二．循迹小车简介循迹一般是黑色轨迹，传感器发出的红外信号被接收后送入比较器。
如果小车偏出黑色轨迹，一边的比较器会输出信号，让MCU处理。
因为黑色轨迹对光的吸收和地面不同。
二．循迹小车成品图三．循迹小车框图此电路分为检测、控制、驱动三大模块。
四．循迹车原理图五. 循迹小车基本工作原理和LM393放大器的介绍循迹一般是黑色轨迹，传感器发出的红外信号被接收后送入比较器。
如果小车偏出黑色轨迹，一边的比较器会输出信号，让MCU处理。
因为黑色轨迹对光的吸收和地面不同。
不需要加旁路电容。
差分输入电压可以大于Vcc并不损坏器件，保护部分必须能阻止输入电压向负端超过-0.3V。
LM393的输出部分是集电极开路，发射极接地的NPN输出晶体管，可以用多集电极输出提主要是靠光敏二极管探测光线的强弱，当光线照射到二个光敏电阻的时候，光敏电阻的阻止减少，比较器的电位也就降低，输出为0，在数字电路里称为低电位，8550因为是PNP的三级管，比较器链接在基极，所以三极管处于导通状态，二个轮子同时前进；当左轮的光敏电阻被黑线遮住没有光反射的时候，电压就会增高，LM393是高增益,宽频带器件，像大多数比较器一样，如果输出端到输入端有寄生电容而产生耦合，则很容易产生震荡。
这种现象仅仅出现在当比较器改变状态时，输出电压过渡的间隙，电源加旁路滤波并不能解决这个问题，标准PC板的设计对减小输入—输出寄生电容耦合是有助的。
减小输入电阻至小于10K将减小反馈信号，而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡，除非利用滞后，否则直接插入IC(集成电路板integrated circuit，缩写：IC) 并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡，如果输入信号是脉冲波形，并且上升和下降时间相当快，则滞回将不需要。
循迹小车简单设计方案
循迹小车简单设计方案
循迹小车是一种能够自动沿着指定轨迹行驶的小车。
它通常由车体、电机、传感器、控制板等组件组成。
下面是一个简单的循迹小车设计方案。
首先，车体部分。
车体可以使用两个驱动轮和一个万向轮的结构。
驱动轮可以通过电机驱动，万向轮可以用于保持车体的平衡和方向控制。
车体通常使用轻质材料制作，比如塑料板或者
3D打印的部件。
在车体上还要设计出安装电路板和传感器的
空间。
其次，电机部分。
选择一个适合的直流电机，电机的功率可以根据实际需要进行选择。
电机需要能够提供足够的动力，以便推动小车沿着指定轨迹行驶。
同时，还需要安装一个驱动电路板，用于控制电机的转动速度和方向。
然后，传感器部分。
循迹小车通常会安装光电传感器来检测地面上的轨迹。
光电传感器能够判断地面上的黑白色块，从而确定小车是否需要调整方向。
这些传感器可以通过引脚连接到控制板上。
最后，控制板部分。
控制板是循迹小车的核心，用于接收传感器的数据，控制电机的运行。
在控制板上，可以使用微控制器，如Arduino等，来编写控制程序。
控制程序可以根据传感器检
测到的轨迹，计算出小车需要调整的方向和速度，然后控制电机的转动，实现小车沿着指定轨迹行驶。
综上所述，一个简单的循迹小车设计方案包括车体、电机、传感器和控制板等部分。
这些部分需要合理设计和选型，才能确保小车能够准确行驶在指定的轨迹上。
当然，这只是一个基础的设计方案，实际应用中可能会有更多复杂的要求和功能。
循迹避障智能小车设计
循迹避障智能小车设计一、硬件设计1、车体结构智能小车的车体结构通常采用四轮驱动或两轮驱动的方式。
四轮驱动能够提供更好的稳定性和动力，但结构相对复杂；两轮驱动则较为简单，但在稳定性方面可能稍逊一筹。
在选择车体结构时，需要根据实际应用场景和需求进行权衡。
为了保证小车的灵活性和适应性，车架材料一般选择轻质且坚固的铝合金或塑料。
同时，合理设计车轮的布局和尺寸，以确保小车能够在不同的地形上顺利行驶。
2、传感器模块（1）循迹传感器循迹传感器是实现小车循迹功能的关键部件。
常见的循迹传感器有光电传感器和红外传感器。
光电传感器通过检测反射光的强度来判断黑线的位置；红外传感器则利用红外线的反射特性来实现循迹。
在实际应用中，可以根据小车的运行速度和精度要求选择合适的传感器。
为了提高循迹的准确性，通常会在小车的底部安装多个传感器，形成传感器阵列。
通过对传感器信号的综合处理，可以更加精确地判断小车的位置和行驶方向。
（2）避障传感器避障传感器主要用于检测小车前方的障碍物。
常用的避障传感器有超声波传感器、激光传感器和红外测距传感器。
超声波传感器通过发射和接收超声波来测量距离；激光传感器则利用激光的反射来计算距离；红外测距传感器则是根据红外线的传播时间来确定距离。
在选择避障传感器时，需要考虑其测量范围、精度、响应速度等因素。
一般来说，超声波传感器测量范围较大，但精度相对较低；激光传感器精度高，但成本较高；红外测距传感器则介于两者之间。
3、控制模块控制模块是智能小车的核心部分，负责处理传感器数据、控制电机驱动和实现各种逻辑功能。
常见的控制模块有单片机（如 Arduino、STM32 等）和微控制器（如 PIC、AVR 等）。
单片机具有开发简单、资源丰富等优点，适合初学者使用；微控制器则在性能和稳定性方面表现更优，适用于对系统要求较高的场合。
在实际设计中，可以根据需求和个人技术水平选择合适的控制模块。
4、电机驱动模块电机驱动模块用于控制小车的电机运转，实现前进、后退、转弯等动作。
循迹小车设计
循迹小车设计方案循迹小车所要实现的效果是小车在以红外对管这一传感器为核心的控制模块的控制下沿着设定好的轨迹行驶，这一轨迹在我们物电学院的实验条件下具体表现为地板上贴一黑色胶布，小车沿着黑色胶布的轨迹行驶。
当然，我们的追求是在满足这一基本要求的前提下，让小车的内部电路效益高，车身的造型优美。
循迹小车主要分以下模块，相应的人员分工也安排如下：一．车身的总体设计考虑到只有三天的时间与小组成员的实际情况，我们借用前人的部分成果，三层车体的雏形已不劳而获，但是切勿欢喜过早，除小车的四个电机是好的外，其他部分都要自力更生。
车体的第三层安装主控模块，主要是msp430g2553 单片机控制四个电机的四运行状态，以及对红外对管传感器模块的信号的采集与处理。
一个3,3V的单片机电源与5V的电机驱动电源初步计划安装在第三层。
第一层安装红外对管传感器模块。
对车身整体安排与外表设计安排范景同学来完成。
二．四个电机驱动模块电机的安装工作已完成，电机的工作电路部分由李方圆负责设计与焊接。
接下来，msp430g2553具体控制电机的转动以及怎样通过pwm来实现小车的转弯，这些相关的程序以及调试工作由陈磊来负责。
三. 红外对管传感模块红外对管传感模块的电路设计与程序设计是本次试验的主要技术之一，因此安排王平负责传感器的电路部分，李腾艳同学负责程序设计。
四. Msp430g2553单片机与以上两大模块的合理嵌入此部分较难，要综合考虑单片机的引脚分布与线路的连接，以及从传感器检测到信号到如何驱动电机的转动整个过程。
此部分安排胡颖婷来完成。
五.前景展望对于大多数同学来说，做这种智能车还是第一次，但我们只要在挑战面前一步一个脚印地走下去，起动手能力定会有所提高。
希望各位各司其职，通力合作，则循迹小车三天后定会造出来。
智能循迹小车设计方案
智能循迹小车设计方案一、设计目标：1.实现智能循迹功能，能够沿着预定轨迹自动行驶。
2.具备避障功能，能够识别前方的障碍物并及时避开。
3.具备远程遥控功能，方便用户进行操作和控制。
4.具备数据上报功能，能够实时反馈运行状态和数据。
二、硬件设计：1.主控模块：使用单片机或者开发板作为主控模块，负责控制整个小车的运行和数据处理。
2.传感器模块：-光电循迹传感器：用于检测小车当前位置，根据光线的反射情况确定移动方向。
-超声波传感器：用于检测前方是否有障碍物，通过测量障碍物距离来判断是否需要避开。
3.驱动模块：-电机和轮子：用于实现小车的运动，可选用直流电机或者步进电机，轮子要具备良好的抓地力和摩擦力。
-舵机：用于实现小车的转向，根据循迹传感器的信号来控制舵机的角度。
4.通信模块：-Wi-Fi模块：用于实现远程遥控功能，将小车与遥控设备连接在同一个无线网络中，通过网络通信进行控制。
-数据传输模块：用于实现数据上报功能，将小车的运行状态和数据通过无线通信传输到指定的接收端。
三、软件设计：1.循迹算法：根据光电循迹传感器的反馈信号，确定小车的行进方向。
为了提高循迹的精度和稳定性，可以采用PID控制算法进行修正。
2.避障算法：通过超声波传感器检测前方障碍物的距离，当距离过近时，触发避障算法，通过调整小车的行进方向来避开障碍物。
3.遥控功能：通过Wi-Fi模块与遥控设备建立连接，接收遥控指令并解析，根据指令调整小车的运动状态。
4.数据上报功能：定时采集小车的各项运行数据，并通过数据传输模块将数据发送到指定的接收端，供用户进行实时监测和分析。
四、系统实现：1.硬件组装：根据设计要求进行硬件的组装和连接，确保各个模块之间的正常通信。
2.软件编程：根据功能要求，进行主控模块的编程，实现循迹、避障、遥控和数据上报等功能。
3.调试测试：对整个系统进行调试和测试，确保各项功能正常运行，并进行性能和稳定性的优化。
4.用户界面设计：设计一个用户友好的界面，实现对小车的远程控制和数据监测，提供良好的用户体验。
自动循迹小车毕业设计
自动循迹小车毕业设计毕业设计：自动循迹小车摘要：本毕业设计致力于设计和制作一种自动循迹小车。
该小车能够在给定的路径上自动行驶，并根据环境中的线路进行循迹操作。
设计方案基于Arduino控制器和红外传感器实现，小车能够感知到路径上的线路，并据此进行正确的行驶操作。
此外，设计还包括电机驱动，电源供应和用户界面等功能模块。
实验结果表明，该自动循迹小车能够高效准确地行驶在指定的路径上。
关键词：1.引言2.设计原理自动循迹小车的设计方案基于Arduino控制器和红外传感器。
红外传感器能够感知到路径上的线路，从而确定小车的行驶方向。
Arduino控制器能够接收传感器的数据并根据预先编写的程序进行控制操作，例如调整电机速度和方向等。
整个设计系统的模块主要包括传感器模块，控制器模块，电机驱动模块和电源供应模块。
3.系统设计3.1传感器模块本设计中使用红外传感器来感知路径上的线路。
传感器模块负责采集红外传感器的数据，并将其传输给控制器模块进行处理。
3.2控制器模块控制器模块由Arduino控制器组成。
它通过连接传感器模块和电机驱动模块来接收传感器数据，并根据编写的程序进行控制操作。
控制器模块具有高度灵活性和可编程性，使得小车能够按照预先设定的规则行驶。
3.3电机驱动模块电机驱动模块负责控制小车的速度和方向。
根据传感器数据，控制器模块会发送相应的指令给电机驱动模块，以控制小车的行驶。
3.4电源供应模块电源供应模块为整个系统提供所需的电力。
它负责将来自电池或电源适配器的直流电源转换为小车所需的电压和电流。
4.实验结果和讨论通过设置合适的传感器感应距离，测试了自动循迹小车在给定路径上的行驶性能。
实验结果表明，该小车能够稳定地沿着给定的路径行驶，并根据环境中的线路进行循迹操作。
5.结论本毕业设计成功地设计和制作了一种自动循迹小车。
该小车能够准确地沿着给定的路径行驶，并根据环境中的线路进行循迹操作。
通过这个设计，我们可以更深入地理解自动控制和传感器应用的原理和实践。
无线遥控循迹小车设计方案
无线遥控循迹小车设计方案1方案设计与论证本次竞赛要求制作的小车能够循黑线前进并且达到竞速的目的,而且要显示走过的时间和速度。
并且有按键起车与声光语言提示。
根据题目的要求,我们组设计了以下几种方案并对各方案进行了论证与分析。
1.1电机驱动部分论证与分析方案1：采用电阻网络或数字电位器调整电动机的分压,从而达到调速的目的。
但是电阻络只能实现有级调速,而数字电阻的元器件价格昂贵。
更主要的问题在于一般电动机的电阻较小,但电流很大；分压不仅会降低效率,而且很难实现。
方案2：采用继电器对电动机的开或关进行控制,通过开关的切换对小车的速度进行调整。
方案的优点是电路较为简单,缺点是继电器的响应时间慢,机械结构易损坏,寿命较短,可靠性不高。
方案3：采用达林顿管TIP4组成的PWM电路。
用单片机控制达林顿管使之工作在占空比可调的状态,精确调整电机转速。
方案4：采用L298N来控制电机的正转和反转来实现小车的前进和后退,并且如果再利用上PWM,就可以实现整车的加速与减速,精确小车的速度。
基于上述理论分析,拟选择方案4。
1.2传感器探测部分论证与分析方案1：用光敏电阻组成光敏探测器。
光敏电阻的阻值可以跟随周围环境光线的变化而变化。
当光线照射到白线上面时,光线发射强烈,光线照射到黑线上面时,光线发射较弱。
因此光敏电阻在白线和黑线上方时,阻值会发生明显的变化。
将阻值的变化值经过比较器就可以输出高低电平。
但是这种方案受光照影响很大,不能够稳定的工作。
因此我们考虑其他更加稳定的方案。
方案2：用红外发射管和接收管自己制作光电对管寻迹传感器。
红外发射管发出红外线,当发出的红外线照射到白色的平面后反射,若红外接收管能接收到反射回的光线则检测出白线继而输出低电平,若接收不到发射管发出的光线则检测出黑线继而输出高电平。
这样自己制作组装的寻迹传感器基本能够满足要求,但是工作不够稳定,且容易受外界光线的影响,因此我们放弃了这个方案。
方案3：用RPR220型光电对管。
基于单片机循迹小车的设计
基于单片机循迹小车的设计
一、硬件结构设计
（1）外观设计
该循迹小车采用4轮驱动底盘，使小车有较强的稳定性，小车安装有
一个带调光功能的LED头灯，可以缩短小车行驶的距离，以及一个用于采
集道路信息的循迹模块。
四个车轮上安装有电机，以及一个用于驱动小车
的电源，主控器采用的是51单片机。
（2）基础硬件设计
1）电源：采用12V锂电池，通过一个5V调整稳压电路改变输出电压，并调整电流大小以供电源的可靠性；
2）车轮电机：采用马达，可提供足够的动力，能够拉动小车行驶，
同时通过电路来控制马达的速度；
3）主控器：采用51单片机，作为小车的主控单元，可实现小车的运
动控制、数据采集等功能；
4）循迹模块：采用模拟循迹模块，用于采集道路信息，根据采集的
信息以及灰度传感器的反馈信息，调整小车的运动方向；
5）头灯：采用LED头灯，可实现可调光的功能，使得车子在夜晚的
黑暗环境中也能保持安全的运行；
6）电路板：依据小车的硬件结构设计出合理的路径，实现电路图和
实际的车路径的一一匹配，以此实现对小车运行的控制。
二、软件程序设计
（1）程序流程设计。
循迹避障智能小车设计
循迹避障智能小车设计一、设计背景随着自动化技术和人工智能的不断发展，智能小车在工业生产、物流运输、家庭服务等领域的应用越来越广泛。
循迹避障智能小车作为其中的一种，能够在预设的轨道上自主行驶，并避开途中的障碍物，具有很高的实用价值。
例如，在工厂的自动化生产线中，它可以完成物料的搬运工作；在家庭中，它可以作为智能清洁机器人，自动清扫房间。
二、硬件设计1、控制器控制器是智能小车的核心部件，负责整个系统的运算和控制。
我们选用了 STM32 系列单片机，它具有高性能、低功耗、丰富的外设接口等优点，能够满足智能小车的控制需求。
2、传感器（1）循迹传感器为了实现小车的循迹功能，我们选用了红外对管传感器。
将多个红外对管传感器安装在小车底部，通过检测地面反射的红外线强度来判断小车是否偏离轨道。
（2）避障传感器超声波传感器是实现避障功能的常用选择。
它通过发射和接收超声波来测量与障碍物之间的距离，当距离小于设定的阈值时，小车会采取相应的避障措施。
3、电机驱动模块电机驱动模块用于控制小车的电机运转。
我们选用了 L298N 电机驱动芯片，它能够提供较大的电流驱动能力，保证小车的动力充足。
4、电源模块电源模块为整个系统提供稳定的电源。
考虑到小车的工作环境和功耗要求，我们选用了可充电锂电池作为电源，并通过降压模块将电压转换为各个模块所需的工作电压。
三、电路设计1、控制器电路STM32 单片机的最小系统电路包括时钟电路、复位电路、电源电路等。
此外，还需要连接外部的下载调试接口，以便对程序进行烧写和调试。
2、传感器电路红外对管传感器和超声波传感器的电路设计相对简单，主要包括信号调理电路和接口电路。
信号调理电路用于将传感器输出的模拟信号转换为数字信号，以便单片机进行处理。
3、电机驱动电路L298N 电机驱动芯片的电路连接需要注意电机的正反转控制和电流限制。
同时，为了提高电路的稳定性，还需要添加滤波电容和续流二极管等元件。
四、软件编程1、编程语言我们使用 C 语言进行编程，它具有语法简洁、可移植性强等优点，适合于单片机的开发。
智能循迹小车设计方案
智能循迹小车设计方案摘要本文介绍了智能循迹小车的设计方案。
智能循迹小车是一种能够根据预设的路径自动行驶的小车。
它可以通过传感器感知周围环境，并根据预设的路径进行行驶。
在本文中，我们将讨论智能循迹小车的系统设计、硬件实现以及软件算法。
1. 引言智能循迹小车是近年来智能交通领域的一个热门研究方向。
它可以应用于无人驾驶、物流配送等领域，具有广阔的应用前景。
本文将介绍智能循迹小车的设计方案，以供相关研究人员参考。
2. 系统设计智能循迹小车的系统设计由硬件和软件两部分组成。
2.1 硬件设计智能循迹小车的硬件设计主要包括以下几个方面：•电机驱动：智能循迹小车需要有强大的驱动力来行驶。
通常采用直流电机作为驱动装置，并配备电机驱动器。
•路径感知：智能循迹小车需要能够感知预设的路径。
通常使用红外线传感器或摄像头进行路径感知。
•避障功能：智能循迹小车还需要具备避障功能，以避免与障碍物发生碰撞。
通常使用超声波传感器或红外线传感器进行障碍物的检测。
•控制系统：智能循迹小车的控制系统通常采用微控制器或单片机进行控制。
它可以根据传感器的反馈信息，控制电机驱动器的转动。
2.2 软件设计智能循迹小车的软件设计主要包括以下几个方面：•路径规划算法：智能循迹小车需要能够根据预设的路径进行行驶。
路径规划算法会根据传感器感知到的环境信息，计算出最优的行驶路径。
•控制算法：智能循迹小车的控制算法会根据路径规划算法的结果，控制电机驱动器的转动。
它可以实现小车沿着路径稳定行驶，并及时调整行驶方向。
•避障算法：智能循迹小车的避障算法会根据传感器感知到的障碍物信息，判断是否需要进行避障操作。
它可以实时监测障碍物，并及时采取措施进行避让。
3. 硬件实现智能循迹小车的硬件实现通常需要进行电路设计和机械结构设计。
电路设计主要包括电机驱动电路、传感器接口电路以及控制系统电路的设计。
可以使用电路设计软件进行模拟和调试，确保电路的性能和稳定性。
机械结构设计主要包括车身设计、电机安装以及传感器安装等。
循迹小车设计概述总结报告
循迹小车设计概述总结报告一. 引言循迹小车是指通过光电传感器感知地面上的黑线，并根据黑线的位置来调整车身方向，从而实现沿着黑线自动行驶的一种智能小车。
本篇报告旨在总结循迹小车设计的整体思路、实施过程以及遇到的问题与解决方案。
二. 设计思路循迹小车的设计主要包含以下几个关键要点：1. 感应模块选择选择合适的光电传感器作为感应模块，用于检测地面上的黑线。
常见的光电传感器有红外线传感器、RGB传感器等，可以根据实际需求选择适合的传感器。
2. 控制模块选择选择合适的控制模块，负责接收感应模块的数据，并控制小车的电机进行相应的运动。
常见的控制模块有单片机、树莓派等，可以根据需求和个人技术储备来选择。
3. 算法设计设计循迹算法，根据光电传感器的反馈数据，判断车身当前位置与黑线的位置关系，并根据判断结果来调整小车的行驶方向。
常见的算法有PID控制算法、模糊控制算法等，可以根据实际需求选择适合的算法。
4. 机械结构设计设计小车的机械结构，包括底盘、电机、车轮等。
确保机械结构的稳定性和可靠性，同时要考虑小车的大小、重量和外观等因素。
三. 实施过程在设计循迹小车的过程中，我们按照以下步骤逐步实施：1. 硬件搭建首先，搭建循迹小车的硬件系统，包括连接光电传感器、控制模块和电机等。
确保各个模块之间的连接正确无误，以及硬件系统的稳定性和可靠性。
2. 程序编写根据设计思路和需求，编写程序实现循迹小车的控制逻辑。
涉及到光电传感器数据的读取、算法的实现和电机控制等方面的内容。
在编写过程中，需要进行调试和测试，确保程序的准确性和稳定性。
3. 测试和优化在完成程序编写后，对循迹小车进行测试和优化。
通过实际测试，了解小车在各种情况下的表现，并根据实际情况对程序进行优化和调整，以提高小车的稳定性和自动化程度。
四. 遇到问题与解决方案在循迹小车设计的过程中，我们遇到了一些问题，但通过不断努力和寻找解决方案，最终都得到了解决。
以下是我们遇到的一些问题及解决方案的总结：1. 光照干扰在室外测试时，光照强度的变化会对光电传感器的检测结果产生影响。
智能寻迹小车设计方案
智能寻迹小车设计方案智能寻迹小车设计方案一、项目概述智能寻迹小车是一种能够自主行走并根据黑线路径进行导航的小型机器人。
本设计方案旨在实现小车的自主控制和路径识别功能，为用户提供一个可以根据预定路径行走的智能小车。
二、技术原理智能寻迹小车的核心技术包括光电传感器模块、控制模块和驱动模块。
光电传感器模块用于感知黑线路径，控制模块用于辨识路径信号并控制小车的行走方向，驱动模块用于控制小车的轮子转动。
小车通过光电传感器模块获取黑线路径的信号，经过控制模块的处理后，驱动模块控制轮子的转动实现小车的行走。
三、硬件配置1. 光电传感器：用于感知黑线路径，采用多个红外线光电二极管和光敏二极管进行测量。
2. 控制模块：采用单片机作为控制核心，用于接收和处理光电传感器的信号，并根据信号控制车轮转动。
3. 驱动模块：采用直流电机作为驱动装置，驱动车轮的转动。
四、软件架构1. 信号处理算法：根据光电传感器模块的输出信号，设计信号处理算法，将感知到的黑线路径转化成可识别的控制信号。
2. 路径识别算法：分析感知到的黑线路径信号，识别出黑线的走向，并根据识别结果控制小车的行走方向。
3. 控制算法：根据路径识别算法的结果，控制驱动模块产生适当的电压，实现小车轮子的转动。
五、功能实现1. 自主行走功能：小车能够根据识别的黑线路径自主地行走，避免碰撞障碍物或偏离路径。
2. 路径识别功能：小车能够准确地识别黑线路径，并根据路径进行相应的控制。
3. 远程控制功能：用户可以通过无线遥控器对小车进行远程控制，包括行走方向和速度的控制。
六、性能指标1. 导航准确性：小车在正确识别黑线路径的情况下完成整个行程，保持在路径上的偏离范围小于5mm。
2. 响应速度：小车对路径信号的处理和控制反应时间小于100ms。
3. 可靠性：小车在连续行走1小时内不发生故障，并能正常完成指定的行走任务。
七、安全性考虑1. 碰撞检测：小车装配超声波传感器，能够检测前方的障碍物并自动停止行走，避免碰撞事故的发生。
循迹小车方案设计
循迹小车方案设计一、引言在计算机视觉和机器人技术领域，循迹小车是一个常见的项目。
循迹小车可以通过使用光电传感器或摄像头等传感器来感知黑色或白色的轨迹，并根据轨迹的方向进行自动导航。
本文将介绍一个循迹小车的方案设计，包括硬件和软件的部分。
二、硬件设计1. 选择电机和轮子循迹小车需要一个电机驱动系统来控制它的运动。
我们可以选择直流电机和合适的轮子来实现小车的移动。
电机的选择应该根据小车的负载和速度要求来做出决策。
2. 选择传感器循迹小车需要传感器来感知轨迹上的黑色或白色区域。
常用的传感器是光电传感器和摄像头。
光电传感器通过发射红外线并接收反射的红外线来感知颜色，摄像头则可以通过图像处理算法来感知颜色。
3. 选择控制器循迹小车需要一个控制器来控制电机和传感器之间的通信。
可以选择单片机、嵌入式开发板或者微控制器来实现控制器功能。
4. 连接电路在硬件设计中，需要将电机、传感器和控制器相互连接。
根据选择的电机和传感器，可以设计相应的电路板来实现连接功能。
三、软件设计1. 数据采集在软件设计中，需要编写代码来采集传感器的数据。
对于光电传感器，可以通过数模转换将模拟信号转换为数字信号；对于摄像头，可以使用图像处理算法来提取轨迹的信息。
2. 数据处理采集到的数据需要进行处理，以确定小车需要前进、后退、左转还是右转。
可以编写算法来对数据进行分析，并根据分析结果给出相应的控制信号。
3. 运动控制根据数据处理的结果，需要编写代码来控制电机的转动。
对于直流电机，可以通过调整电机的电压或占空比来控制转动方向和速度。
四、系统测试和优化完成软件设计后，需要对整个系统进行测试。
可以将循迹小车放置在黑白轨迹上，观察它是否能正确地跟随轨迹运动。
如果有异常，需要对系统进行调试和优化，直到达到预期的效果。
五、总结循迹小车方案设计涉及到硬件和软件两个方面。
正确选择电机、传感器和控制器，并进行合理的连接和编程，是实现循迹小车功能的关键。
通过系统测试和优化，可以不断提高循迹小车的性能和稳定性。
循迹小车设计方案
循迹小车设计方案1. 引言循迹小车是一种基于图像处理和电机控制的智能机器人，它可以通过感知地面上的黑色轨迹线来自动移动。
本文档将详细介绍循迹小车的设计方案，包括硬件组件、电路连接和代码实现等。
2. 硬件组件循迹小车的硬件组件主要包括以下几个部分：2.1 微控制器微控制器是循迹小车的核心控制单元，负责接收和处理传感器的数据，并控制电机的运动。
常用的微控制器有Arduino、Raspberry Pi等。
本设计方案以Arduino为例进行介绍。
2.2 循迹模块循迹模块是用于感知地面上的黑色轨迹线的传感器，它通常由多个红外线传感器阵列组成。
传感器阵列会发射红外线向地面照射，当光线被黑色轨迹线吸收时，传感器会检测到光线的变化。
通过检测多个传感器的输出，可以确定小车当前位置的偏移量。
常用的循迹模块有TCRT5000、QTR-8A等。
2.3 电机驱动模块电机驱动模块用于控制小车的电机，使其能够前进、后退和转向。
常用的电机驱动模块有L298N、TB6612FNG等。
2.4 电源模块电源模块为循迹小车提供电能，通常使用锂电池或者干电池。
3. 电路连接循迹小车的电路连接如下图所示：┌───────────┐│ Arduino │└─────┬─────┘│▼┌───────────┐│ 循迹模块│└─────┬─────┘│▼┌───────────┐│ 电机驱动│└─────┬─────┘│┌─────────────────────────┐│ 左电机右电机│└─────────────────────────┘连接步骤如下：1.将循迹模块的信号引脚连接到Arduino的数字引脚上。
2.将电机驱动模块与Arduino的数字引脚连接，用于控制电机的运动。
3.将左电机的正极和负极分别连接到电机驱动模块的输出端口。
4.将右电机的正极和负极分别连接到电机驱动模块的输出端口。
5.将Arduino和电机驱动模块连接到同一个电源模块上。
智能小车循迹设计方案
智能小车循迹设计方案智能小车循迹设计方案智能小车循迹是指通过对循迹线路的感知和判断，自动调整车辆行驶的轨迹，实现自动化导航的功能。
下面是一个智能小车循迹设计方案的简要介绍。
硬件设计方案：1. 传感器选择：将红外传感器作为循迹小车的传感器，红外传感器具有较高的探测精度和稳定性，在光线变化时也能稳定工作。
2. 微控制器选择：选择一款性能出色、功能强大的微控制器，如Arduino、Raspberry Pi等，作为智能小车的控制中心，负责循迹算法的实现和控制指令的下发。
3. 电机控制：选用直流电机作为小车的驱动源，通过PWM方式控制电机的转速和方向，使小车能够实现前进、后退和转弯等动作。
4. 电源选择：选择适宜的电源供电，保证小车能够长时间稳定工作，同时考虑到重量和体积的限制。
软件设计方案：1. 循迹算法：编写适用于红外传感器的循迹算法，通过传感器感知循迹线路的变化，根据相应的判断逻辑，控制车轮的转动方向，使小车保持在循迹线上行驶。
2. 硬件控制：驱动电机实现小车的移动，通过控制电机的转速和方向，使小车顺利前进、后退和转弯。
3. 用户交互：通过编写用户交互界面，实现对小车循迹功能的设置和控制，方便用户进行配置和操作。
4. 循迹环境优化：通过对循迹环境进行优化，如对循迹线进行加密处理、使用特殊材料制作循迹线等，提高循迹的准确性和稳定性。
5. 故障处理：对于传感器故障、电机故障等情况，做好相应的异常处理，提高小车的稳定性和可靠性。
总结：智能小车循迹设计方案包括硬件部分和软件部分，硬件部分主要包括传感器、微控制器、电机控制和电源选择等；软件部分主要包括循迹算法、硬件控制、用户交互、循迹环境优化和故障处理等。
通过精心设计和实施，可以实现小车循迹的自动导航功能。
智能循迹小车设计方案
智能循迹小车设计方案智能循迹小车设计方案智能循迹小车是一种能够根据预设路径自主行驶的无人驾驶车辆。
本设计方案旨在实现一辆智能循迹小车的设计与制作。
一、方案需求：1. 路径规划与控制：根据预设的路径，小车能够准确、迅速地在指定道路上行驶，并能随时调整方向和速度。
2. 传感器控制与反馈：小车具备多种传感器，能够实时感知周围环境和道路状况，如通过红外线传感器检测道路上的障碍物。
3. 自主导航与避障能力：小车能够自主判断并决策前进、转弯或避让，确保安全行驶。
当感知到障碍物时，能及时做出反应避开障碍。
二、方案设计：1. 硬件设计：a. 小车平台：选择合适的小车底盘，具备稳定性和承重能力，大小和外观可以根据实际需求进行设计。
b. 传感器系统：包括红外线传感器、超声波传感器和摄像头等，用于感应周围环境和道路状况。
c. 控制系统：采用单片机或嵌入式控制器，以实现传感器数据的处理、决策和控制小车运动。
2. 软件设计：a. 路径规划与控制算法：通过编程实现路径规划算法，将预设路径转换为小车可以理解的指令，控制小车的运动和转向。
b. 感知与决策算法：根据传感器获取的数据，实时判断周围环境和道路状况，做出相应的决策，例如避开障碍物或调整行驶速度。
c. 系统界面设计：为方便操作和监测，设计一个人机交互界面，显示小车的状态信息和传感器数据。
三、方案实施：1. 硬件实施：根据设计要求选择合适的硬件部件，并将它们组装在一起，搭建小车平台和安装传感器。
确保传感器按照预期工作稳定。
2. 软件实施：使用合适的编程语言开发控制程序。
编写路径规划、感知与决策算法，并将其与硬件系统绑定在一起。
通过测试和调试确保程序的正常运行。
3. 功能测试：对小车进行现场测试，包括路径规划、感知与决策的功能、反应时间和精度等方面的测试。
根据测试结果进行优化和调整。
四、方案展望：1. 增加智能化功能：进一步发展智能循迹小车的功能，添加更多的传感器和算法，实现更高级的自主导航和避障能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.液晶显示：
液晶由单片机控制，实时显示小车行驶的时间和路程，由于其内部集成了显 示处理模块，所以外围电路十分简单。电路图如下：
7.串口电路： 采用 MAX232E 专用芯片作 RS232/TTL 电平转换。实现 PC 机与单片
机的数据传输。 第三部分：循迹小车整体硬件电路图如下：
2.驱动： 驱动部分采用的是 L298 芯片，该芯片是专门的双全桥步进电机驱动芯片，
也可以作为两个直流电机的驱动。该芯片有较强的的驱动能力，可驱动 2A 的步 进电机或两个 1A 的直流电机。
芯片上的的 ENA 与 ENB 为高电平时有效，只有当 ENA 与 ENB 为高电平时， 电机才旋转，否则电机不转，这里的电平指的是 TTL 电平。ENA 为 IN1 和 IN2 的 使能端，ENB 为 IN3 和 IN4 的使能端。当 ENA=1，IN1=1 INT2=0 时电机 1 正转， ENA=1，IN1=0 IN2=1 电机 1 反转。同理，当 ENB=1，IN1=3 INT4=0 电机 2 正转， ENB=1，IN3=0 IN4=1 电机 2 反转。OUT1、OUT2 接电机 1，OUT3、OUT4 接电机 2。 L298 的应用电路图如下所示
3.信号采集系统
小车共放置四个光电传感器来采集路面信息和小车行驶的路程，采集到的信 号通过 P1 口传给单片机，循迹传感器采集到的信息经 LM339 放大整形后后 传送给单片机，最终达到控制小车循迹的目的。
因每个光电传感器的信号处理过程相同，其电路图如下：
4.蜂蜜器：
蜂鸣器用于小车位置指示，用三极管驱动，由单片机 P2.0 口控制，小车到 站后，单片机给蜂鸣器一个方波信号，蜂鸣器鸣叫提示。电路图如下
1.小车个模块分布
小车的总体布局应以尽量减少互相干扰为原则，兼顾美观整齐。基于这两点， 通过调试，在小车底板下面只安放了两个直流电机，防止电机磁对电气信号的干 扰。小车的后面安放电源，有利于电流的方向一致以较少对信号的影响。电机驱 动紧挨着电源部分，同在小车的尾部，这样有利于大电流的直接输送，减少干扰。 车头部分放置传感器以及 LM339，这样和别的电流通路基本隔离，有利于信号的 稳定。单片机置于车的中央且用铜柱将其支起来，于电机、电源等干扰源远离， 很好地保证单片机的稳定可靠地运行。
2.小车传感器分布
小车循迹的保证是传感器反映回正确的信息，所以传感器的合理排布是小 车能够圆满完成任务的基本保证，经过反复的调试和实验，得出的最佳传感器分 布图如图中所示。
第三部分：小车电路部分
1.电源： 电源共分为两部分，一部分是外部电源 12V，只要供电机的正常运作，第二
部分是用 LM7805 稳压管将 12V 电压至 5V 电压供整个单片机及其外围电路的正常 工作电流。LM7805 是一片最经典的三端线性稳压芯片，具有较好的线性稳压效 果，外围电路十分简单，所以在本次设计中选为逻辑供电稳压芯片。为了得到理 想的电压，在输出端用大的滤波电容和小电容并联的方式进行整波。经测试，完 全符合电气性能以及各项指标。电路图如下图所示。
循迹小车设计方案
第一部分：方案论证
1.小车主体设计方案
自己设计制造小车主体结构，能够按照布局设计思路来完成小车主体结构的 调整，保证电路部分和机械部分的全面协调。可以合理地安放传感器，成本低廉。
2.电源设计方案
选用 7805 作为整个电源电路的核心，除供给电机的电源外，其次将 12V 电 压转换为供整个单片机控制电路的 5V 电流。
赛道只有黑白两种颜色，小车只要能区分黑白两色就可以采集到准确的路面 信息。所以在这里我们选择光电传感器作为信息采集元件。
5.显示模块设计方案
12864 液晶显示，液晶显示驱动简单，于控制，功耗小，且显示信息量大， 可以直观地观测到小车的位置及速度信息。
第二部分:循迹小车的硬件设计
一：机械设计
小车机械部分设计有以下几个要求：符合机械力学性能，能够很好地完成各 机械动作；易于组装拆卸以便于维护维修；方便扩展布局，面向以后学习研究的 扩展开发；总体布局有一定的电气隔离性能，尽量减少互相干扰；美观大方。
3.电机驱动设计方案
使用双电机驱动芯片 L298 经测试性能可以满足小车的电机控制要求，而且 外围电路比较简单，稳定性较好，驱动能力够强。能够很好的保证两电机的同步。
4.传感器设计方案
使用光电传感器来采集路面信息，使用红外传感器最大的优点就是结构简 明，实现方便，成本低廉，免去了繁复的图像处理工作，反应灵敏，响应时间低， 便于近距离路面情况的检测。但红外传感器的缺点是，它所获取的信息是不完全 的，只能对路面情况作简单的黑白判别，检测距离有限，而且容易受到诸多扰动 的影响，抗干扰能力较差，背景光源，器件之间的差异，传感器高度位置的差异 等都将对其造成干扰。
