GGD、GCS、GCK、MNS低压开关柜具体区别
最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详细讲解
低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。
一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。
二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到4000A；MNS 柜可以做双面操作柜，柜深800mm、1000mm，设计最大电流可以做到6300A。
模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。
母线：MNS 和GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS 不同，比较简单。
抽屉：GCS 最小只能有1/2 抽屉，MNS 有1/4 抽屉，MNS 抽屉另有联锁机构，而GCS 只是开关本身有。
三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。
如果客户提供的地点太少，做不了固定式的要改为做抽出式。
GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
GGD、GCS、GCK、MNS低压开关柜的区别
GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GCS是抽屉式，GGD是普通的。
GCS开关坏了，直接换抽屉。
可以不停电更换。
GGD要停电。
价格是GGD便宜点。
GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式3150 1000 400 －－IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式1/2抽屉选用灵伙性1/2抽屉星三角接二次最大安装回路数垂直排大抽屉1/2抽屉GCK 差－－无可以左右－－－－－－16 三相GCS 良好良好不明显可以旋转不可以局限不可以20 三相MNS 良好良好不明显可以联锁不可以局限可以20 三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉1/2抽屉大抽屉1/2抽屉进线柜电容柜大抽屉1/2抽屉GCK 金属材料－－9 －－4200 4300 9500 －－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
低压配电柜GCS、GCK、MNS、GGD的使用与区别，别再用混了！
低压配电柜GCS、GCK、MNS、GGD的使用与区别，别再用混了！技成培训开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
一、配电箱（柜）的认识GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL 低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱。
二、低压配电柜的作用（1）便于合理配置电源。
（2）当线路出现故障时，有利于控制故障范围也方便快速找出故障点及时加以排除。
（3）便于分片安排线路检修，而无须大面积的停电。
（4）配电柜内方便放置各种保护设备如防止短路的熔断器（保险丝），防止过载的空气开关等。
三、低压配电柜的组成（1）配电柜内主要有：接线端子、各种刀闸、保护设备（空气开关、熔断器之类）、测量设备（电压表、电流表、周波表等）计量设备（有功、无功功率表）。
（2）低压配电柜的种类很多，元器件有很大不同，以动力柜为例，从上到下：刀开关、电流互感器、空气开关、各支路空开。
如果直接控制用电负荷，在支路空开下还有接触器、热继电器、支路电流互感器。
当然还有电流表、电压表、电压转换开关、指示灯。
四、配电柜型号每一位表示的内容GGD低压配电柜：G--低压配电柜；G--固定安装、接线；D--电力用柜；GCK低压配电柜：G--柜式结构；C--抽出式；K--控制中心；GCS低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统；MNS低压配电柜：是按照瑞士ABB公司转让技术制造的产品。
五、GGD、GCS、GCK、MNS配电柜柜体的区别GGD较其他三个好区别，它是固定式的，而GCK,GCS,MNS都是抽屉式开关柜，它们的每一个出线单元都是独立的，各回路间不会相互影响。

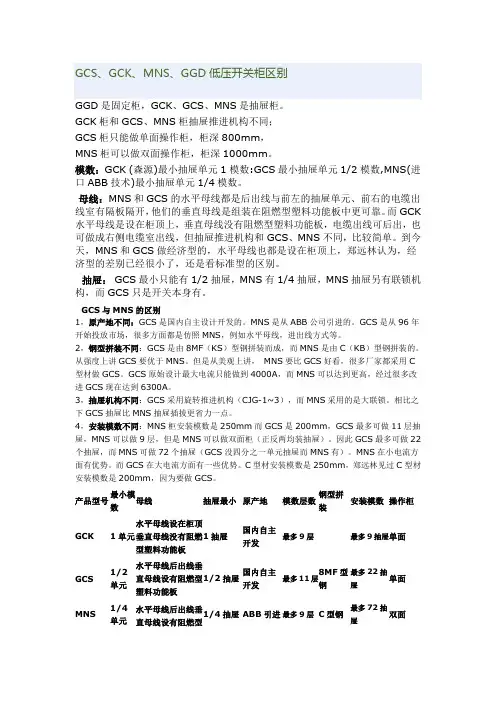

GCS,GCK,MNS低压开关柜的区别
GCS、GCK、MNS、GGD低压开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。
母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
而GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。
到今天，MNS和GCS做经济型的，水平母线也都是设在柜顶上，郑远林认为，经济型的差别已经很小了，还是看标准型的区别。
抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。
GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。
MNS是从ABB公司引进的。
GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。
从强度上讲GCS要优于MNS。
但是从美观上讲，MNS要比GCS好看，很多厂家都采用C 型材做GCS。
GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。
相比之下GCS抽屉比MNS抽屉插拔更省力一点。
4，安装模数不同：MNS柜安装模数是250mm而GCS是200mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。
因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。

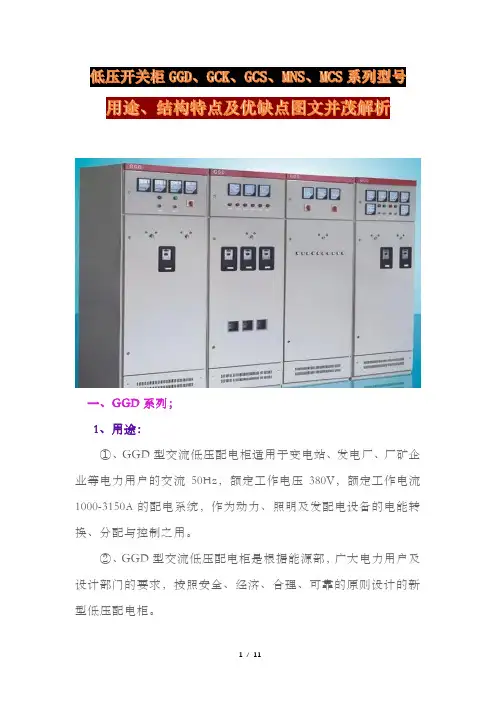

低压开关柜GGD、GCK、GCS、MNS、MCS系列型号用途、结构特点及优缺点解析
2、优点：①、产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
②、可作为低压成套开关设备的更新换代产品使用。
3、产品型号及含义：▲G--低压配电柜；G--固定安装、固定接线；D--电力用柜。
4、结构特点：①、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
②、GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
③、GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
④、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
⑤、柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
二、GCK系列：▲G是封闭式开关柜C是抽出式K是控制中心。
1、产品型号及含义：①、PC柜负责大容量负荷的供电，所以PC中一般采用框架式空气开关，一个PC只有2-3个回路，根据电力设计规程，75KW 及以上负荷由PC供电。
②、MCC负责向中小容量负荷供电，所以MCC中一般采用塑壳开关，一个MCC可以有5-20个回路，根据电力设计规程，75KW以下的负荷由MCC供电。
③、GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
④、GCK开关柜符合《低压成套开关设备和控制设备》、《低压成套开关设备和控制设备》、《低压开关设备和控制设备总则》等标准。

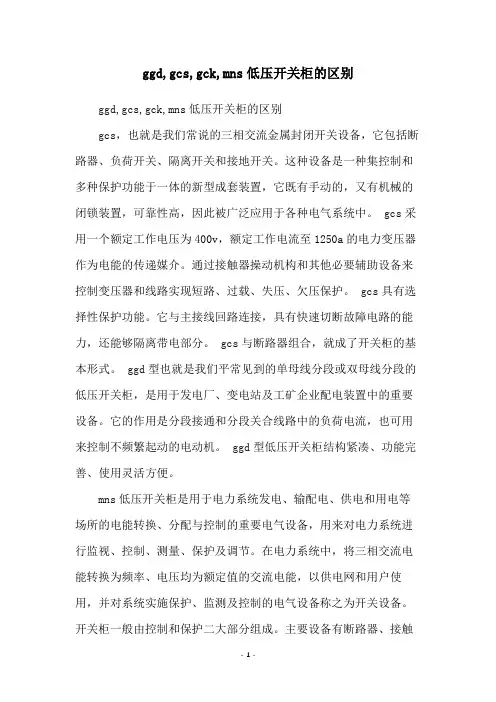

ggd,gcs,gck,mns低压开关柜的区别
ggd,gcs,gck,mns低压开关柜的区别ggd,gcs,gck,mns低压开关柜的区别gcs，也就是我们常说的三相交流金属封闭开关设备，它包括断路器、负荷开关、隔离开关和接地开关。
这种设备是一种集控制和多种保护功能于一体的新型成套装置，它既有手动的，又有机械的闭锁装置，可靠性高，因此被广泛应用于各种电气系统中。
gcs采用一个额定工作电压为400v，额定工作电流至1250a的电力变压器作为电能的传递媒介。
通过接触器操动机构和其他必要辅助设备来控制变压器和线路实现短路、过载、失压、欠压保护。
gcs具有选择性保护功能。
它与主接线回路连接，具有快速切断故障电路的能力，还能够隔离带电部分。
gcs与断路器组合，就成了开关柜的基本形式。
ggd型也就是我们平常见到的单母线分段或双母线分段的低压开关柜，是用于发电厂、变电站及工矿企业配电装置中的重要设备。
它的作用是分段接通和分段关合线路中的负荷电流，也可用来控制不频繁起动的电动机。
ggd型低压开关柜结构紧凑、功能完善、使用灵活方便。
mns低压开关柜是用于电力系统发电、输配电、供电和用电等场所的电能转换、分配与控制的重要电气设备，用来对电力系统进行监视、控制、测量、保护及调节。
在电力系统中，将三相交流电能转换为频率、电压均为额定值的交流电能，以供电网和用户使用，并对系统实施保护、监测及控制的电气设备称之为开关设备。
开关柜一般由控制和保护二大部分组成。
主要设备有断路器、接触器、隔离开关、电流互感器、电压互感器、避雷器、电容器、母线及绝缘子等。
主要功能是对各种电器设备进行保护、监测和控制。
其次，从产品的外观上看，低压开关柜与高压开关柜有很大的差别：首先是柜体的尺寸比较大，一般是300～400mm左右；其次柜门不像高压开关柜那样四周都有门，而是只有顶部有一道门，侧面两道门需要另外加装。
当然也有特殊情况，像电缆室里面，也需要有一道门，因为内部是放电缆的，如果没有门会影响散热。
GCS、GCK、MNS、GGD开关柜区别
GCS、GCK、MNS、GGD开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，GCS原始设计最大电流只能做到4000AMNS柜可以做双面操作柜，柜深1000mm，可做到6300A一、几种型号的异同点●模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。
●母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。
●抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。
二、GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。
MNS是从ABB公司引进的。
GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。
从强度上讲GCS要优于MNS。
但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。
GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。
相比之下GCS抽屉比MNS抽屉插拔更省力一点。
4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。
因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。
MNS、GCS、GCK、MCS、GGD开关柜的特点型号对比
低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
低压开关柜区别及特点
低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
GGD、_GCK、GCS、MNS、MCS介绍低压开关柜型号及特点.
低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
低压开关柜区别及特点 GGD
低压开关柜区别及特点GGD、GCK、GCS、MNS、低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20IP40之间选择。
②GCK系列l产品型号及含义GCKG是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
GGD、GCS、GCK、MNS低压开关柜的区别
GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GCS是抽屉式，GGD是普通的。
GCS开关坏了，直接换抽屉。
可以不停电更换。
GGD要停电。
价格是GGD便宜点。
GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流Max 防护等级符合标准出线方式进线柜电容柜MCC 外壳内部GCK 800×××100050顶部串联式400－－IP30 ZBK36001-89背后GCS 800×800 800×800 1000×800 50背面安装4000 1000 400 40IP40 IP20 IEC439 GB7251.1旁出MNS 800×1000 800×1000 1000×1000 50背面安装4000 1000 40060 IP40 IP20 IEC439 GB7251.1旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式抽屉选用灵伙性抽屉星三角接二次最大安装回路数垂直排大抽屉GCK 差－－无可以左右－－－－－－16三相GCS 良好不明显可以旋转不可以局限不可以20三相MNS 良好不明显可以联锁不可以局限可以20三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉抽屉进线柜电容柜大抽屉GCK 金属材料－－9－－4200 4300 9500－－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元模数,MNS(进口ABB技术)最小抽屉单元模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一.型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

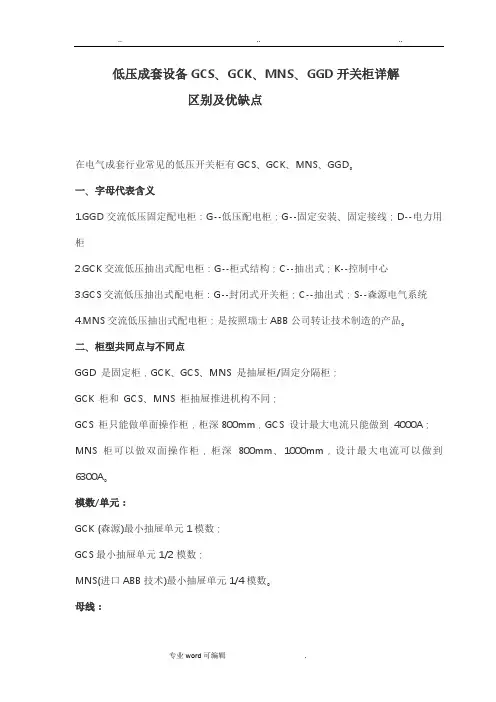

最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解
最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。
一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。
二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和 GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到 4000A；MNS 柜可以做双面操作柜，柜深 800mm、1000mm，设计最大电流可以做到 6300A。
模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。
母线：MNS 和 GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和 GCS、MNS 不同，比较简单。
抽屉：GCS 最小只能有 1/2 抽屉，MNS 有 1/4 抽屉，MNS 抽屉另有联锁机构，而 GCS 只是开关本身有。
三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。
如果客户提供的地点太少，做不了固定式的要改为做抽出式。
GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
GGD、 GCK、GCS、MNS、MCS介绍低压开关柜型号及特点
低压开关柜的型号区别及特点电气设计网目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点
GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
GGD、GCS、GCK、MNS低压开关柜的区别
GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GCS是抽屉式，GGD是普通的。
GCS开关坏了，直接换抽屉。
可以不停电更换。
GGD要停电。
价格是GGD便宜点。
GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜 MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式 3150 1000 400 －－ IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装 4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装 4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式 1/2抽屉选用灵伙性 1/2抽屉星三角接二次最大安装回路数垂直排大抽屉 1/2抽屉GCK 差－－无可以左右－－－－－－ 16 三相GCS 良好良好不明显可以旋转不可以局限不可以 20 三相MNS 良好良好不明显可以联锁不可以局限可以 20 三相四线产品型号抽屉结构抽屉回路数 MCC 操作位置大抽屉 1/2抽屉大抽屉 1/2抽屉进线柜电容柜大抽屉 1/2抽屉GCK 金属材料－－ 9 －－ 4200 4300 9500 －－－－GCS 金属材料工程塑料 11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料 9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGDGCKGCSMNSMCS区别
GGD/GCK/GCS/MNS/MCS区别低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20IP40之间选择。
②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
低压开关柜的型号区别及特点GGD
低压开关柜的型号区别及特点GGD、GCK、GCS、MNS、MCS目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GGD老式的国产柜型，元件安装跟动力箱差不多，回路间没有分隔板，主要特点是每台柜有个总隔离开关HD13BX，采用8MF的型材焊接的框架。
GCS是森源公司联合员机械工柜部参照MNS柜型开发的，是以8MF型材为框架，以20mm为一个基准E，以160mm为一个模数，抽屉最大电流达到400A，400A以上需做固定分割式，抽屉柜一般是侧出线，抽屉中央只有一个机械联锁机构跟操作手柄连在一起。
MSN是ABB的柜型，现在在国内运用的最广，是以25mm为一个基准E，以8E即200mm为一个模数，抽屉最大电流可以做到630A，一般抽屉上右下角有一个小手柄，抽屉中央有一个大手柄操作机构。
GCK应该是跟MNS差不多，不过是改进的经济型，垂直排没有塑料功能板，门是固定在框架上的，门打开后可以把抽屉拉出来！具体的差异，搜一下图片，看看外观就不样！
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心
GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统
MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GCS是抽屉式，GGD是普通的。
GCS开关坏了，直接换抽屉。
可以不停电更换。
GGD要停电。
价格是GGD便宜点。
GCS、GCK、MNS、GGD主要技术参数的对照表:
产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式
进线柜电容柜MCC 外壳内部
GCK 800×1000 800×1000 600×1000 50 顶部串联式3150 1000 400 －－
IP30 ZBK36001-89 背后
GCS 800×800 800×800 1000×800 50 背面安装4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出
MNS 800×1000 800×1000 1000×1000 50 背面安装4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出
产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式
1/2抽屉选用灵伙性1/2抽屉星三角接二次最大安装回路数垂直排
大抽屉1/2抽屉
GCK 差－－无可以左右－－－－－－16 三相
GCS良好良好不明显可以旋转不可以局限不可以20 三相
MNS良好良好不明显可以联锁不可以局限可以20 三相四线
产品型号抽屉结构抽屉回路数MCC 操作位置
大抽屉1/2抽屉大抽屉1/2抽屉进线柜电容柜大抽屉1/2抽屉
GCK 金属材料－－9 －－4200 4300 9500 －－－－
GCS 金属材料工程塑料11 22 4200 4300 18000 22400 偏下
MNS 金属材料工程塑料9 18 4200 4300 17000 31400 偏下
在3C强制性认证试验样柜的要求:
GCK 最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,。
