土木工程制图基本知识
土木工程制图制图基本知识
起止符号：中粗线绘制的斜短线，其倾斜方向应 与尺寸界线成顺时针45°角，长度宜为2~3mm。
起止符号
本书由vince上传于世界工厂下载频道
2019/7/15 14
徒手画图
徒手画草图用的铅笔一般为B铅芯的铅笔，铅芯 头磨成锥形，初学者一般采用方格纸来绘制，方格纸 是5mm见方的网格纸。待熟练后便可直接用白纸画。
此符号代表 单击鼠标显 示该层的内 容
本书由vince上传于世界工厂下载频道
2019/7/15 48
使用中当光标变成手形时，请 点击超文本或图片。如：
单击鼠标可 放大图形显 示
本书由vince上传于世界工厂下载频道
2019/7/15 49
尺寸标注的四要素
尺寸的排列与布置
尺寸注法 （一）直径、半径和圆弧注法 （二）其它尺寸注法
几种典型的错误注法
尺寸线：用细实线绘制 尺寸线
尺寸线 本书由vince上传于世界工厂下载频道
2019/7/15 12
尺寸界线：细实线绘制，引出端有2mm以上的间隙， 另一端超出尺寸线约2~3mm。
本电子课件每章第一页都有两个符号， 它们的含义是：
回到本课件总目录
帮助
到本“使用说明”
本电子课件每章最后一页都有一个 符号，它的含义是：
回到本章的第一页
本书由vince上传于世界工厂下载频道
2019/7/15 47
本课件的层次如下面一张幻灯片的解释：
此符号代图纸转平当成水平线
或垂直线去画。
圆的画法：
画圆时，应先画中心线以确定圆心。如果画较 大的圆，则可取给定半径，用目测在中心线上定出四 点，再增加两条过圆心的45°斜线，以半径长再定四 点，以此八点近似画圆。一般粗实线圆，往往先画细 线圆，然后加粗，这样可在加粗过程中调整不圆度。
土木工程制图知识点
土木工程制图知识点土木工程制图是土木工程专业的一门重要基础课程，它是工程师表达设计意图、交流技术思想的重要工具。
对于初学者来说，掌握土木工程制图的知识点至关重要。
接下来，让我们一起深入了解一下这门课程的主要知识点。
一、制图的基本知识1、绘图工具和用品绘图板、丁字尺、三角板、比例尺、圆规、绘图铅笔等是常用的绘图工具。
不同硬度的铅笔（如 H、HB、B 等）用于绘制不同的线条，如细线用 H 类铅笔，粗线用 B 类铅笔。
2、图纸幅面和格式图纸幅面有 A0、A1、A2、A3、A4 等规格。
图框格式分为留装订边和不留装订边两种。
在图纸上，还需要有标题栏，用于标注图纸的名称、比例、设计单位等信息。
3、比例比例是指图形与实物相应要素的线性尺寸之比。
常用的比例有1:1、1:2、1:5、1:10 等。
根据实际需要选择合适的比例，以保证图形清晰、准确地表达物体的形状和大小。
4、字体工程图中的字体应工整、清晰，一般采用长仿宋体。
字高应从25mm、35mm、5mm、7mm、10mm 等系列中选用。
5、图线图线有线型和线宽之分。
线型包括实线、虚线、点划线、双点划线等，不同的线型用于表达不同的物体和结构。
线宽则分为粗线、中粗线和细线，粗线一般用于主要轮廓线，细线用于尺寸线、图例线等。
二、投影的基本知识1、投影法的分类投影法分为中心投影法和平行投影法。
中心投影法所得的投影图立体感强，但不能准确反映物体的真实形状和大小。
平行投影法又分为正投影法和斜投影法，正投影法是土木工程制图中主要采用的投影方法。
2、点、线、面的投影点的投影规律是：点的正面投影和水平投影的连线垂直于 X 轴，点的正面投影和侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。
直线的投影特性有：真实性（直线平行于投影面时，其投影反映实长）、积聚性（直线垂直于投影面时，其投影积聚为一点）、类似性（直线倾斜于投影面时，其投影变短）。
建筑土木工程制图知识要点

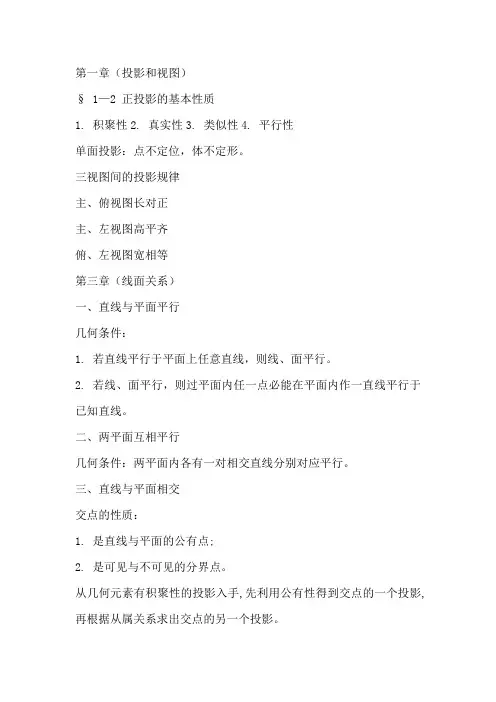

第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
土木制图知识点总结
土木制图知识点总结一、概述土木制图是土木工程专业的重要基础课程，是土木工程技术人员所必须掌握的基本技能之一。
土木制图是指用于表达土木工程设计和建设情况的图样、图件、图表和图文资料，是土木工程设计的重要工具。
土木制图的目的是准确地表达设计和建设方案，使设计和施工人员能够明确了解工程的要求和要点。
本文将从土木制图的基本概念、标准规范、图纸内容、绘图要求等方面进行总结，以便于读者全面了解土木制图的相关知识。
二、基本概念1. 土木制图的概念土木制图是土木工程设计中用以表达设计思想和方案的技术手段，是土木工程专业人员进行设计、施工和监理工作的基本工具之一。
土木制图通常采用平面图、立面图、剖面图、立体图和图文资料等形式，用以表达土木工程的设计和构造情况。
2. 绘图单位制土木制图的图纸制作一般按照国家有关标准规范进行，采用米制单位。
图纸上应注明比例尺，并制作适用于不同规格的图样和图件。
按照国标规范，比例尺的表示一般采用“1：...”的形式，例如“1：1000”、“1：500”等。
三、标准规范1. 土木工程制图标准土木工程制图标准是土木工程设计和制图的规范性文件，是指导土木工程制图工作的基本依据。
国家《建筑工程制图基本规范》（GB 50485-2008）规定了土木工程制图的一般要求、图样和图件的分类、编号和命名规则、图纸的适用范围、图样的比例尺和尺寸标注等内容。
土木工程制图标准的遵循，有助于规范土木工程设计图样的制作和审查工作，保证图样的准确性和可读性。
2. 土木工程绘图技术规范土木工程绘图技术规范是土木制图的技术规程，是对土木设计和绘图技术方面的具体要求和规范。
技术规范主要包括图样的绘制、图纸的装订和保管、图纸的复制和传递、图样的审查和签字等内容。
土木工程绘图技术规范的遵循有助于提高土木工程绘图的技术水平和规范化程度。
四、图纸内容1. 平面图土木工程设计中的平面图一般指平面布置图和平面结构图。
平面布置图是对土木工程设计的整体布置情况进行表达，包括建筑物的布置情况和道路、广场、绿地等的布置示意。
土木工程制图与识图制图的基本知识
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
胶带纸
图线宽法
图纸
650
图板
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
曲线板
擦图片
? 除了上述工具外，绘图时还要准备有削铅笔的小刀，磨铅芯的砂
纸，橡皮以及固定图纸的胶带纸，另外为了保护有用的图线可以 使用擦图片等。
图板工作边上下移动。 三角板：主要是配合丁字尺画铅直线及与水平线成15?或15?倍数角的斜线。 铅笔： 以HB或H的铅笔打底稿，以2B的铅笔加粗加深图线。 圆规： 用来画圆和圆弧。
分规： 用来等分线段或移置已知尺寸于图纸上。 曲线板： 用来画非圆曲线，其轮廓线由多段不同曲率半径的曲线组成。
绘图工具和仪器的使用
《土木工程制图与识图》
建筑工程学院
第1章 制图的基本知识
1 制图标准的基本规定 2 绘图工具和仪器的使用 3 几何作图和绘图技能
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
图板：用来安放图纸进行画图的工具。 丁字尺： 丁字尺由尺头和尺身构成，用于绘制水平线。使用时尺头紧靠
大一土木工程制图知识点
大一土木工程制图知识点在土木工程领域中，制图是非常重要的一项技能。
土木工程制图能够帮助工程师们将设计概念转化为具体的图纸，使得施工和实施过程更加准确、高效。
本文将介绍大一土木工程学生需要了解的一些制图知识点。
一、制图基础知识1. 不同类型的图纸在土木工程制图中，常见的图纸包括平面图、标高图、剖面图等。
平面图主要用于展示建筑物或项目在水平方向上的布局；标高图则用于展示不同高度处的横截面；剖面图则用于展示建筑物或项目在垂直方向上的特征。
2. 坐标系和比例尺在制图过程中，使用坐标系和比例尺是非常重要的。
坐标系用于确定图纸上各个点的位置，常见的坐标系包括笛卡尔坐标系和极坐标系。
比例尺则用于表示图纸上的距离与实际距离之间的比例关系。
3. 图纸的规格和格式不同的图纸有不同的规格和格式。
一般情况下，土木工程制图采用ISO国际标准系列规定的图纸规格。
同时，图纸的格式也要符合一定的要求，比如标注清晰、符合规范等。
二、绘制平面图1. 土木工程平面图的要素土木工程平面图主要包括建筑物的平面布局、道路与路径、地形特征等要素。
在绘制平面图时，需要注意选择适当的比例尺、标注清晰的图例和符号，并确保与相关图纸的协调。
2. 建筑物平面布局图的绘制建筑物平面布局图主要展示建筑物在地面上的布局和分区。
绘制建筑物平面布局图时，需要先了解建筑物的功能分区、房间布局及大小等信息，并合理安排各个要素在图纸上的位置和比例。
3. 道路与路径的绘制道路与路径在土木工程中起着重要的交通引导和连接作用。
绘制道路与路径时，需要根据实际情况选择合适的比例尺、标注道路宽度、交叉口和交通标志等要素，并确保图纸的清晰度和美观度。
三、绘制标高图1. 标高图的作用和要素标高图主要用于表示建筑物或项目在不同高度处的特征。
标高图的要素包括标高线、高差、坡度等。
在绘制标高图时，需要确定合适的比例尺，并使用符合规范的标注方法和符号。
2. 标高线和高差的表示标高线是标高图中标示高程的主要线条。
土木工程制图基本知识
9
建筑工程制图标准
建筑工程制图方面国家标准的总代号GB.有 关建筑制图方面的标准共有六分册,即：
房屋建筑制图统一标准 GB/T50001-2001 总图制图标准 GB/T50103-2001 建筑制图标准 GB/T50104-2001 建筑结构制图标准 GB/T50105-2001
4. 当拉丁字母单独作代号或符号时,不使用I、 O、Z三个字母,以免同阿拉伯数字的1、0、 2相混淆.
29
三、图纸幅面和格式
为了使图纸整齐,便于装订和保管,国标中规 定了图纸的幅面尺寸.
有 A0,A1,A2,A3,A4五种格式,尺寸看下表. 图纸幅面有横式常边横向和竖式短边横向.
30
尺寸代 号
2. 图纸上的汉字应写成长仿宋体,即高宽比是 根2；
3. 要写好长仿宋体,首先要练好基本笔划的特 点和写法.我国的汉字多达数万,但仅由八种基 本笔画组成：横、竖、撇、捺、点、挑、钩、
折.
26
规定
4. 要写好长仿宋体除练好基本笔划外,还应 注意字体结构的特点和写法. 即应布局匀称,高宽足格,按汉字笔画部首的 左右结构、上下结构、里外结构等形式,适 应分配好字的各组成部分的比例和位置.
§1-1 制图标准 §1-2 国家标准技术制图基本规定 §1-3 几何作图 §1-4 绘图技能
3
§1-1 制图标准
建筑工程图是表达建筑工程设计的重要技术 资料,是建筑施工的依据.
为统一工程图样的画法,便于交流技术和提高 制图效率,国家制定了一系列标准.
国家标准就是工程界语言的法规. 我国发布的标准明确规定,每一个工程技术人
土木工程制图与识图制图的基本知识课件
THANKS。
结构施工图识读
总结词
结构施工图是表示建筑物内部结构布置、构件连接方式以及结构材料的图纸。
详细描述
结构施工图包括基础图、梁板柱布置图、节点大样图等，是指导结构工程师进行结构设计的重要依据 。在识读结构施工图时，需要关注结构的稳定性、安全性和经济性，同时了解各部分结构的受力情况 和连接方式，以确保建筑物的安全可靠。
MicroStation软件应用
MicroStation是一款专业的土木工程制图软 件，具有强大的三维建模和可视化功能。
MicroStation提供了丰富的绘图工具和编辑 命令，能够绘制各种土木工程图纸，如建筑 、结构、给排水等。它还支持各种标准格式
，如DGN、DXF等，方便与其他软件进行 数据交换。此外，MicroStation还提供了强 大的三维建模和可视化功能，能够生成高质 量的三维模型和效果图，方便设计师进行方
正投影法与三视图
正投影法
正投影法是一种常用的投影方法，它能够真实地反映物体的 形状和大小，且作图简便。在正投影图中，物体的各个面都 被真实地表现出来，且各面的尺寸与实际相符。
三视图
三视图是指主视图、左视图和俯视图。一个物体从三个不同 的方向进行正投影，得到三个视图，这三个视图共同构成了 物体的完整视图。在土木工程制图中，三视图是表达物体形 状和大小的基本方法。
了解如何绘制暖通空调系统图，包括冷热源、水系统等。
04
工程识图
建筑施工图识读
总结词
建筑施工图是表示建筑物的外部形状、内部布置、构造要求、装修要求以及建筑 物的具体尺寸、标高等信息的图纸。
详细描述
建筑施工图包括总平面图、平面图、立面图、剖面图和详图等，是指导施工人员 进行施工的重要依据。在识读建筑施工图时，需要注意建筑物的平面布局、立面 设计、剖面结构以及细部构造等信息，以确保施工质量和进度。
《土木制图技术》制图基本知识
多边形是由直线段组成的封闭图形 ，可以通过顶点坐标确定一个多边 形的方法来绘制多边形。
三视图的形成与绘制
主视图
主视图是正对着物体放置，并从 物体的前方观察得到的视图。它
主要表现物体的长度和宽度。
左视图
左视图是从物体的左侧观察得到 的视图。它主要表现物体的长度
和高度。
俯视图
俯视图是从物体的上方观察得到 的视图。它主要表现物体的宽度
透视投影
透视投影是一种将三维物体转换为二 维图形的方法，通过将投影线与投影 面之间的角度设置为透视角度来表现 物体的形状和大小。
平面图形的绘制
直线绘制
直线是平面图形中最基本的元素 之一，可以通过两点确定一条直
线的方法来绘制直线。
圆绘制
圆是平面图形中最基本的元素之一 ，可以通过圆心和半径确定一个圆 的方法来绘制圆。
制图工具与仪器
01
02
03
绘图笔
用于绘制图纸的笔，有不 同规格和颜色，以满足不 同图纸的要求。
尺规
包括直尺、圆规、三角板 等，用于绘制精确的线条 和平面。
模板
提供标准化的绘图元素， 如常用的图形和符号，方 便绘图。
制图材料的选择
纸张
根据图纸的大小和要求选 择合适的纸张，常用的有 绘图纸、硫酸纸等。
建筑动画的制作流程
包括模型建立、材质贴图、动画设置、渲染输出等步骤。
建筑动画的应用
建筑动画广泛应用于建筑设计、城市规划、房地产营销等领域，能够直观地展示建筑物 的外观和特点，提高客户对项目的认知度和兴趣。
THANKS
谢谢您的观看
表示建筑物的给水系统，包括给水管网、水 表、阀门等。
排水图
表示建筑物的排水系统，包括排水管网、排 水泵、污水处理设施等。
土木工程制图课件
给水系统图应包括管道平面布置图、管道纵剖面图和节点详图等，以 便更好地了解整个给水系统的结构和运作方式。
排水系统图
排水系统图概述
排水系统图是表示排水管道布置的系统图，包括污水管道、 雨水管道、废水处理设施等组成部分。
绘制要求
在绘制排水系统图时，应按照实际比例尺，详细标注管道 的管径、标高、坡度等参数，并清晰地表示出各个部件的 连接关系。
土木工程制图课件
contents
目录
• 土木工程制图概述 • 投影法与三视图 • 建筑施工图 • 结构施工图 • 给排水施工图 • 暖通空调施工图
01 土木工程制图概述
制图的基本知识
01
02
03
制图比例与尺寸
了解不同比例尺在图纸上 的表示方法和应用，掌握 尺寸标注的规则和技巧。
投影法与视图
学习正投影、斜投影、透 视图等基本投影方法，理 解三视图的形成和关系。
建筑立面图
总结词
表示建筑物的垂直立面效果的图纸
详细描述
建筑立面图是表示建筑物的垂直立面效果的图纸，主要表示建筑物的外观造型、 门窗、阳台、装饰等，是施工和管理的依据。
建筑剖面图
总结词
表示建筑物内部空间结构和构造的图 纸
详细描述
建筑剖面图是表示建筑物内部空间结 构和构造的图纸，主要表示建筑物的 楼层高度、梁板结构、墙体厚度等， 是施工和管理的依据。
图纸内容
排水系统图应包括管道平面布置图、管道纵剖面图和节点 详图等，以便更好地了解整个排水系统的结构和运作方式。
消防系统图
消防系统图概述
消防系统图是表示消防管道布置的系统图，包括消防泵、消防水池、消防栓等组成部分。
绘制要求
在绘制消防系统图时，应按照实际比例尺，详细标注管道的管径、标高、坡度等参数，并 清晰地表示出各个部件的连接关系。
土木工程制图制图基本知识
然后，在画局部时，应注意与总尺寸进行比较，定出其 上交点位置，以及各直线段的比例关系。
应学会用眼睛观察并想办法用现有的用具进 行测量。
初学者用方格纸画徒手图时，应注意所取的中 心线尽量与方格线重合和平行，图形大小可按方格的 格数来控制。
汉字：长仿宋体字。
字母和数字：A型和B型，可写成斜 体或直体。
本书由vince上传于世界工厂下载频道
2019/7/15 4
绘图比例（GB/T 50103—2001）
比例 = 图样尺寸 ：实际尺寸
比值大于1的比例是放大的比例，如2：1； 比值小于1的比例是缩小的比例如1：2
制图标准规定的缩小比例有：
画斜线时可将图纸转平当成水平线
或垂直线去画。
圆的画法：
画圆时，应先画中心线以确定圆心。如果画较 大的圆，则可取给定半径，用目测在中心线上定出四 点，再增加两条过圆心的45°斜线，以半径长再定四 点，以此八点近似画圆。一般粗实线圆，往往先画细 线圆，然后加粗，这样可在加粗过程中调整不圆度。
较大圆画法
为了训练按比例目测的能力，可以作如图所示的 训练。如凭目测画若干条平行线、等分角度、将直线 段等分等。
作业
1. 《土木工程制图习题集》习题 1-1~1-9 。
2. 其中1-6要求画在A3图纸上 （作为大作业），具体要求见习 题集第4页。
电子教材使用说明
本书由vince上传于世界工厂下载频道
2019/7/15 44
尺寸标注的四要素
尺寸的排列与布置
尺寸注法 （一）直径、半径和圆弧注法 （二）其它尺寸注法
几种典型的错误注法
尺寸线：用细实线绘制 尺寸线
土木工程制图——制图的基本知识与技能课件
CAD技术，能够高效、准确地进行制图操作。
02
学习BIM技术
建筑信息模型（BIM）技术是当前热门的制图技术，它能够实现多维度
的工程信息管理和协同设计，提升制图效率和质量。
03
了解3D打印技术
3D打印技术在土木工程中应用逐渐增多，掌握3D打印技术可以开拓更
广阔的制图领域。
掌握相关软件和工具的高级功能
给水管线图
解读给水管线的走向、管径和连 接方式，了解建筑物内的给水系
统布局和水源供应情况。
排水管线图
解读排水管线的走向、坡度、检 查井位置等，了解建筑物内的排
水系统布局和废水排放方式。
消防设施布置图
解读消火栓、喷淋头等消防设施 的位置和覆盖范围，确保建筑物
内的消防安全。
04
制图实例与实战演练
绘制建筑平面图实战演练
绘制结构施工图实战演练
结构施工图的概述
这部分我们将重点解释结构施工图的内容和表达 方式，包括钢筋混凝土结构、钢结构等。
绘图规范和标准
我们会深入讲解结构施工图的绘图规范和标准， 以确保你绘制的图纸符合行业标准。
实例解析
通过多个实例，我们将演示如何精确绘制结构施 工图，并指出需要注意的关键点。
图纸审核与修改实战演练
对于大量的测量数据和设计参数，如何进行有效的处理和可视化是一个挑战。 解决方法包括运用专业的数据处理软件和工具，选择合适的图表类型，以直观 、准确地呈现数据。
制图与实际情况不符时的应对措施
重新核实数据
当发现制图与实际情况不符时，首先应重新核实所使用的数据，确 保数据的准确性和完整性。
现场勘查与校对
建筑平面图的概述
首先，我们会详细解释建筑平面图的定义、作用和内容，帮助你全 面了解这个重要概念。
土木工程制图基础知识经典实用
(7)折断线直线间的符号和波浪线都徒手画出。折 断线应通过被折断图形的轮廓线，其两端各画出 23mm。
土木工程制图基础知识
1.1.4 字体（命令流text） 字高 长仿宋字高宽关系
注意：字高不应小于2.5mm。
土木工程制图基础知识
拉丁字母、阿拉伯数字与罗马数字的书写规则
注意：拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、 2混淆。
目录
1
制图规格及基本技能
2
投影制图
3
建筑施工图
4
结构施工图
5
计算机绘图软件的应用
土木工程制图基础知识
第1章 制图规格及基本 技能
本章结构
1
制图基本规格
2
绘图工具
3
几何图形画法
土木工程制图基础知识
1.1 制图基本规格
土木工程制图基础知识
1.1 制图基本规格
本章主要介绍中华人民共和国建设部颁布的《房屋建筑 制图统一标准》GB/T50001-2010、《建筑制图标准》 GB/T50104-2010、《建筑结构制图》 GB/T50105-2010 中的部分内容。
土木工程制图基础知识
（2）正四边形
（3）正五边形
（4）正六边形
土木工程制图基础知识
（5）任意正多边形的画法
作图步骤： 1）把直径AB分为七等分，得等分点1、2、3、4、5、6； 2）以点A 为圆心，AB长为半径作圆弧，交水平直径的延长 线于E、F两点； 3）从E、F两点分别向各偶数点（2、4、6）连线并延长相交 于圆周上的Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ 点，依次连接A、Ⅰ、 Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ土各木工点程即制得图基所础作知的识 正七边形。
土木工程制图
土木工程制图基础知识1.平面展开：把几何体的表面，按其实际形状和大小摊平在一个平面上，称为表面展开。
2.展开后得到的图形，称为物体的表面展开图。
3.图纸的幅面：是指图纸本身的大小规格。
4.制图中为了使图样中的字体整齐，美观，清晰，易认，书写字体必须做到：①字体工整；②笔画清楚；③间隔均匀；④排列整齐。
5.图线：是指起点和终点以任意方式连接的一种几何图形，形状可以是直线或曲线，连续线或不连续线。
6.图线的画法和要求：①绘制图线时，应用力一致，速度均匀，线条应达到光滑，圆润，浓淡一致的要求；②虚线，单点长画线和双点长画线的线段长度和间隔应保持一致；③单点长画线和双点长画线的起止端不应是点；④虚线与虚线，点画线与点画线，虚线及点画线与其它线段相交时，必须是线段相交，但当虚线为实线的延长线，应留有间隔；⑤图线不得与文字，数字或符号重叠，相交。
7.绘图仪器：①圆规；②分规；③点圆规。
8.徒手图：不用绘图仪器，徒手作出的图称为徒手图。
9.仪器绘图的步骤：①绘图前的准备工作；②画图幅，图框和标题栏；③布图；④画底稿；⑤描深。
10.仪器绘图前的准备工作：①阅读有关文件，资料，了解所要绘制图样的内容和要求；②准备绘图仪器和工具，擦净图板，三角板，丁字尺，削好铅笔，调整好分规和圆规；③图纸应位于图板偏左下的位置，图纸下边距图板边缘至少要留有丁字尺尺身的宽度，图纸的四角用透明胶带纸固定在图板上。
11.描深的顺序：先曲线后直线→先实线后虚线→先粗线后细线。
12.形体分析法：在分析组合体时，常按其组合形式把组合体分成若干基本几何体，再分析各基本几何体之间的关系，从而弄清形状特征及投影特点，为准确绘制组合体的投影图提供依据。
这种为便于画图，把物体人为地分析成若干基本几何体的分析方法，称为形体分析法。
目的；主要是弄清组合形状，为画组合体投影图打基础。
13.画组合体投影图的步骤：①进行形体分析；②进行投影分析，确定投影方案；③根据物体的大小和复杂程度，确定图样的比例和图纸的幅面，并用中心线，对称线或基线，定出各投影的位置；④逐个画出各组成部分的投影；⑤检查所画的投影图是否正确；⑥按规定线型加深。
