mapinfo使用教程

mapinfo使用教程MapInfo是一款强大的地理信息系统（GIS）软件，常用于地图制作、空间分析和数据可视化。

本教程将向您介绍MapInfo的基本操作。

1. 打开MapInfo软件。

在开始菜单中找到MapInfo并点击打开。

2. 导入地理数据。

点击"文件"菜单，然后选择"导入"。

选择您要导入的地理数据文件，并点击"打开"。

MapInfo支持多种地理数据格式，如SHP、TAB等。

3. 地图浏览。

使用鼠标工具栏上的放大、缩小、平移按钮来调整地图视图。

您还可以使用鼠标滚轮来放大或缩小地图。

4. 属性查询。

点击"工具"菜单，并选择"查询"。

在弹出的窗口中，选择您要查询的地理对象图层，并选择查询条件。

点击"确定"，MapInfo将显示满足条件的地理对象。

5. 空间分析。

点击"工具"菜单，并选择"空间分析"。

在弹出的窗口中，选择要分析的空间对象图层，并选择分析方法，如缓冲区分析、叠加分析等。

根据需要设置分析参数，然后点击"确定"进行空间分析。

6. 数据编辑。

点击"工具"菜单，并选择"编辑"。

在弹出的窗口中，选择要编辑的数据图层，并选择编辑工具，如绘制、修改、删除等。

在地图上进行编辑操作，然后保存修改。

7. 数据输出。

点击"文件"菜单，并选择"另存为"。

选择输出文件的格式，并设置保存路径。

点击"保存"将地理数据以指定格式输出到指定位置。

8. 栅格数据处理。

MapInfo还支持栅格数据的处理和分析。

点击"栅格"菜单，可以进行栅格数据的叠加、分析、分类等操作。

9. 地图制作。

点击"地图"菜单，选择"新建地图"。

2.Mapinfo的使用

Mapinfo的使用
• 1-基本操作基本操作
1.1-如何打开与关闭图层
1.Байду номын сангаас.1-.mif文件转换成.tab 1.1.2-打开与关闭.tab图层 1.1.3-将多个tab图层保存为一个.workspace
1.2-如何编辑图层
• 2-创建简单的点和图层 2-创建简单的点和图层
2.1-创建一个符合格式的.txt 2.2-在mapinfo中打开创建的.txt 2.3-利用新建的.txt创建图层
1.2-如何编辑图层
2-创建简单的点和图层创建简单的点和图层
• 2.1-创建一个符合格式的.txt
制作一个符合要求的excel并将其保存为文本文件（制表符分隔）
• 2.2-在mapinfo中打开创建的.txt
将文本文件在MapInfo中打开
• 2.3-利用新建的.txt创建图层
利用CreatPoints功能将文本文件输出层tab图层
• 4.1-如何使用Select
导入tab图层后，我们如果想将符合某一标准的点都筛选出来并显示在MAP地图上，就要使用到Select的功能了。
• 4.2-导入Select后的图层
找到筛选后的图层，并在图层控制中添加到MAP窗口中，我们就可以对这些图层进行任意编辑。
4.1-如何使用Select
4.2-导入导入Select后的图层导入后的图层
此功能经常用户制定达标路线，首先我们筛选出不达标的采样点后，在制定路线的时候可尽量避开这些路线。
2.1-创建一个符合格式的.txt
Excel中必须有经纬度，每个点对应的名称。完成后将其另存为文本格式（带制表符分隔）
2.2-在mapinfo中打开创建的.txt

MapInfo-地理化图层制作

制作MAPINFO地图：
1、先把EXCEL表（表的第一列最好是站名，到时在地图上才可显示站名）转存为txt（制
表符分隔）文件。

注意保存类型：文本文件（制表符分隔）
在转换文件格式时，会弹出各种窗口问是否，全部选择“是”就行了，转换成功后，关掉EXCEL文件。

2、然后在MAPINFO打开txt文件：在打开文件时，文件类型注意是：带定界符的ASCII(*.txt)
3、打开文件时，如下图配置操作选项：按下图选好分界符、文件字符集、以第一行作为列标题（打沟）
4、在菜单表中，创建点
5、设置如下图。

注意：1、为表创建点（选择要转成图层的文件名）2、使用符号（自己选符号形状及颜色）3、取得X坐标的列（选择经度）4、取得Y坐标的列（选择纬度）
6、确定后就OK啦，完成图层制作。

最后在MAPINFO即可打开图层文件。

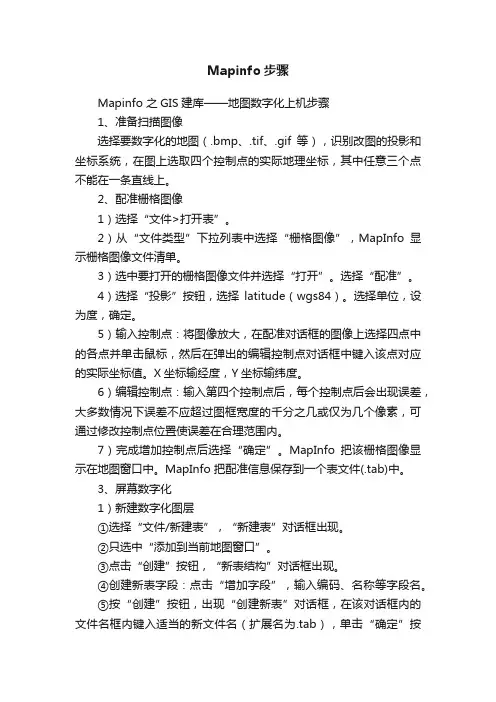

Mapinfo步骤

Mapinfo步骤Mapinfo 之GIS建库——地图数字化上机步骤1、准备扫描图像选择要数字化的地图（.bmp、.tif、.gif等），识别改图的投影和坐标系统，在图上选取四个控制点的实际地理坐标，其中任意三个点不能在一条直线上。

2、配准栅格图像1）选择“文件>打开表”。

2）从“文件类型”下拉列表中选择“栅格图像”，MapInfo显示栅格图像文件清单。

3）选中要打开的栅格图像文件并选择“打开”。

选择“配准”。

4）选择“投影”按钮，选择latitude（wgs84）。

选择单位，设为度，确定。

5）输入控制点：将图像放大，在配准对话框的图像上选择四点中的各点并单击鼠标，然后在弹出的编辑控制点对话框中键入该点对应的实际坐标值。

X坐标输经度，Y坐标输纬度。

6）编辑控制点：输入第四个控制点后，每个控制点后会出现误差，大多数情况下误差不应超过图框宽度的千分之几或仅为几个像素，可通过修改控制点位置使误差在合理范围内。

7）完成增加控制点后选择“确定”。

MapInfo把该栅格图像显示在地图窗口中。

MapInfo 把配准信息保存到一个表文件(.tab)中。

3、屏幕数字化1）新建数字化图层①选择“文件/新建表”，“新建表”对话框出现。

②只选中“添加到当前地图窗口”。

③点击“创建”按钮，“新表结构”对话框出现。

④创建新表字段：点击“增加字段”，输入编码、名称等字段名。

⑤按“创建”按钮，出现“创建新表”对话框，在该对话框内的文件名框内键入适当的新文件名（扩展名为.tab），单击“确定”按钮，新表创建完毕。

2）屏幕数字化①点“图层控制”，使新建的图层可编辑。

②放大地图窗口，单击折线工具或多边形工具，将鼠标移到图幅内，变成“+”字型，起点单击，沿基图上的线划边界移动，折点处单击，双击完成。

公共边界线的跟踪时，按下s键，并单击要自动跟踪的折线或多边形上的节点，把光标移到同一对象的另一个节点，对于折线按住Shift键并单击，对于多边形按住Shift键或ctrl键并单击，可隔多点单击一次。

MapInfo简易操作流程

MapInfo简易操作流程MapInfo简易操作流程地图数据数字化采集需解决的⼏个问题：1、地图投影与栅格图像配准；2、图层（表）的管理；3、地图要素采集（点、线、⾯、注记的采集）与编辑；4、数据输出与格式转换。

⽬标：1、掌握地图扫描⽮量化的基本原理、⽅法和步骤。

2、熟悉MapInfo主要绘图和编辑⼯具的使⽤。

3、掌握表的相关操作。

要求：注意将采集数据及时进⾏保存。

⼀、地图投影与栅格图像配准在产⽣⽮量地图之前必须配准栅格地图，以便使MapInfo在显⽰每⼀层⽮量图像时能准确定位，并完成地理计算。

1）选择“⽂件＞打开表”，从“⽂件类型”下拉列表中选择“栅格图像”。

2）选中要打开的栅格图像⽂件并选择“打开”。

MapInfo显⽰“图像配准”对话框“你想简单地显⽰未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的⼀个预览出现在对话框的下半段。

3）通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。

如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所⽤的地图投影信息。

如果不能确定地图投影，使⽤缺省地图投影（经/纬度）。

4）把⿏标移到对话框下半段的预览图像上，并移到⼀个已知地图坐标的点，再单击按钮。

MapInfo显⽰“增加控制点”对话框。

5）通过输⼊对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。

选择“确定”。

6）重复步骤4）和5），直到输⼊最少四个控制点。

在X坐标输⼊经度，在Y坐标上输⼊纬度。

⼆、图层（表）的管理根据本次任务的需要，分别建⽴市级居民地、县级居民地、乡镇居民地、村级居民地、铁路、⾼速公路、规划⾼速、国道、省道、县道、省界、市界、县界、乡镇界、河流、沟渠、注记等图层（表）。

以上未列出的其他要素可视重要性进⾏采集。

每⼀个图层的表结构都包含两个字段：代码字符型（10）；名称字符型（20）。

1、新建表⾸先需要创建新的⽂件来放置地图对象。

1）选择“⽂件＞新建表”，弹出“新建表对话框”。

GIS上机指导 (mapinfo使用方法)

目录GIS 软件1. MapInfo 概况 (2)2. ArcView 概述 (8)GIS 实验实验序号实验名称学时所在页码1 GIS软件——MapInfo的演示与操作2 262 空间数据编码 2 263 GIS建库——地图数字化4 274 空间数据处理——空间数据的转换 2 325 GIS建库——地理属性数据的输入与操作 2 336 空间数据查询 2 357 数字高程模型（DEM）的建立与应用 4 378 空间叠加分析 2 449 空间缓冲区分析 2 4610 空间数据插值 2 4711 空间分析综合应用 2 4912 专题地图的制作与输出设计 2 5013 WebGIS简介及操作 2 52MapInfo概况MapInfo公司于1986年在美国纽约州的Troy市成立，MapInfo是由美国MapInfo公司推出的一个GIS软件，它是Mapping+Information的简称。

1. 1 MapInfo的界面图1 Mapinfo系统界面图Mapinfo系统界面如图1所示。

上面第一排为主菜单，其次为常用工具条，一般常用工具条固定码放在主菜单下面，主工具条、工具工具条、绘图工具条可以浮动，也可以码放在常用工具条下面，白色区域为系统工作区。

1.2 MapInfo数据文件的组织MapInfo以实体型数据结构组织图形数据。

在MapInfo中，点、线、多边形、区域等要素的空间位置和相互关系都是通过坐标来定义。

如折线是由一组有序坐标对定义；多边形是由一组首尾坐标相同的有序坐标对表示。

在MapInfo中，点、线、多边形、区域等都作为地图对象来处理。

每个对象都可以有自己独立的表现形式。

对于线对象，它们都有自己的线型、线宽、颜色等特征，对于多边形对象，每个对象都有自己的填充方式、前景和背景颜色、边框线型等特征。

表：MapInfo以表的形式组织信息，每个表是一组MapInfo文件，这些文件由地图文件和数据库文件及相关文件组成。

Mapinfo绘制新图层简明教程

Mapinfo绘制新图层简明教程一、进入初始Mapinfo状态图层控制图一二、使装饰图层变为可编辑状态点击图层控制快捷键，如图一所示。

我们就会看见图层控制窗口，请见图二。

图二最上面一层称为“装饰图层”，我们在其“是否可编辑”复选框上打勾，使其变为可编辑状态，见图二所示。

然后点击“OK ”按钮，即返回mapinfo 主画面，此时“drawing ”工具栏内的快捷键已变为有效状态，如图三所示。

图三三、自定义绘制的形状格式见图三所示，点击相应快捷键选择自定义需要的图元形状格式，请自己尝试。

打勾使之可编辑状态四、用各种图元绘制新图层定义好图元格式后，即可进行新图层的绘制。

请在“绘制工具区”选择想用的工具，见图四。

绘制工具选择区图四五、保存所绘制的图层进行创作完成后，或者有阶段性成果后，请尽快保存自己绘制的图层。

注意：刚才我们是把“装饰图层”变为可编辑，所以我们新绘制的网元都存在“装饰图层”上，我们需要保存为永久图层。

图五如图五，点击“保存装饰对象”菜单，就会出现保存对话框，如图六：图六我们选择保存装饰对象到新的图层，点击“Save…”按钮，然后选择保存路径和图层名称即可将刚才添加的装饰对象保存为永久的图层。

这里我们假设保存的图层名字为“test”。

六、继续修改编辑刚才保存的图层上个步骤我们已经有了一个新的图层名为“test”，请再次打开图层控制窗口（操作请参加步骤二），我们就可以看到“test”图层已经在里面了。

如图七：打勾，使之为可编辑状态图七这时，我们如果需要继续修改编辑刚才新建的“test”图层，则需把该层变为可编辑状态，如图七所示。

点击“OK”按钮后我们即可继续在“test”图层上工作。

（注：装饰图层为永远存在的图层，且存于最上面一层。

）七、为图层的图元增加其他信息我们经常需要为图层的图元增加其他信息，比如说我们增加了个“点”的图元来表示移动公司的基站，那么我们也希望为这个“点”增加个中文名称。

Mapinfo范围值专题图层制作方法

Mapinfo范围值专题图层制作方法
范围值专题
范围值专题就是按照设置的范围显示数据。

在反映数值和地理区域的关系时是很有用的。

以2I2C用户业务分布专题图制作为例，说明范围值图制作方法。

1.打开武威市物理网格图。

2.选择“地图”→“创建专题地图”菜单项。

如图1-2所示：
图1创建专题图菜单图图2范围图制作步骤1/3
3.在“创建专题地图-步骤1/3”对话框中选择“Ranges”,模
板选择“缺省区域范围”，双击“缺省区域范围”后如图3
所示：
图3范围图制作步骤2/3
4．在“创建专题地图-步骤2/3”中“字段”选择“套餐2I2C 用
户数人次”，如图4所示，单击“下一步”，显示如图5所示：
图4范围图制作步骤3/3图5范围图制作步骤范围、样式修改4.单击“范围”后，显示如图6所示，在“范围”中选择“自定义”，根据自己需求输入所需范围值，单击确定后即可生成专题图层。

5.在“选项”菜单中选择“显示专题图例窗口”，如图6所示：
图6 专题图例窗口显示。

MapInfo简易操作流程

MapInfo简易操作流程地图数据数字化采集需解决的几个问题：1、地图投影与栅格图像配准；2、图层（表）的管理；3、地图要素采集（点、线、面、注记的采集）与编辑；4、数据输出与格式转换。

目标：1、掌握地图扫描矢量化的基本原理、方法和步骤。

2、熟悉MapInfo主要绘图和编辑工具的使用。

3、掌握表的相关操作。

要求：注意将采集数据及时进行保存。

一、地图投影与栅格图像配准在产生矢量地图之前必须配准栅格地图，以便使MapInfo在显示每一层矢量图像时能准确定位，并完成地理计算。

1）选择“文件＞打开表”，从“文件类型”下拉列表中选择“栅格图像”。

2）选中要打开的栅格图像文件并选择“打开”。

MapInfo显示“图像配准”对话框“你想简单地显示未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的一个预览出现在对话框的下半段。

3）通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。

如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。

如果不能确定地图投影，使用缺省地图投影（经/纬度）。

4）把鼠标移到对话框下半段的预览图像上，并移到一个已知地图坐标的点，再单击按钮。

MapInfo显示“增加控制点”对话框。

5）通过输入对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。

选择“确定”。

6）重复步骤4）和5），直到输入最少四个控制点。

在X坐标输入经度，在Y坐标上输入纬度。

二、图层（表）的管理根据本次任务的需要，分别建立市级居民地、县级居民地、乡镇居民地、村级居民地、铁路、高速公路、规划高速、国道、省道、县道、省界、市界、县界、乡镇界、河流、沟渠、注记等图层（表）。

以上未列出的其他要素可视重要性进行采集。

每一个图层的表结构都包含两个字段：代码字符型（10）；名称字符型（20）。

1、新建表首先需要创建新的文件来放置地图对象。

1）选择“文件＞新建表”，弹出“新建表对话框”。

MapInfo简单操作流程

1．SiteSee插件打开MapInfo在quick start（快速开始）选项窗口选择Cancel（取消）打开xls格式的基站信息表文件打开后会弹出Excel Information（表格信息）选项窗口，选择Use Row Above Selected Range for Column Titles（使用列选取范围做列标题），OKOK后自动弹出Set Fields Properties（设置字段属性），默认既可OK选择Table（表格）菜单下的Create Points（创建选项）选项窗口Create Points（创建选项）选项窗口，点击using Symbol（使用符号），弹出Symbol Style（符号风格）选项窗，设置合适的符号与大小OK确定*Get X Coordinates from Column（从栏中获取经度坐标）：Longitude（经度）Get Y Coordinates from Column（从栏中获取纬度从标）：Latitude（纬度）一定要选择正确这时会在所选文件夹下生成TAB格式的同名文件，双击打开，弹出与文件名相同的Map窗口选择工具栏中的Tools（工具）菜单子项Run MapBasic Program（运行MapBasic程序）弹出下图打开窗口，找到SiteSee插件，打开选择工具栏中的Table（菜单）中的子项WFI SiteSee下的Create Site Boundaries（建立SiteSee 边界）Create Site Boundaries（建立SiteSee边界）选项窗口*Site table（SiteSee表）选择同名文件Site latitude from column（SiteSee纬度选列）选latitude（纬度）Site longitude from column（SiteSee经度选列）选longitude（经度）Site radius from column（SiteSee半径）选Azimuth（方位角）Or use value（使用标准）设定0.15Use Site Sectorization（）Beamwidth from column（SiteSee射程宽度选列）选Azimuth（方位角）Or use value（使用标准）设定65度Orientation from column（方向从列选）选Azimuth（方位角）OK后弹出保存选框保存文件到文件夹把两个文件图层打开右键单击Layer Control（图层控制）把刚刚新生成的文件图层点击UP（向上），然后对两个图层各自进行Label（标记选项）*图层后的标选最后一项打勾显示Add(添加图层)Remove（移除图层）Up（上移）Down（下移）Display（显示选项）Label（标记选项）HotLink（链接选项）Label选项Label with：选AzimuthAllow duplicate Text：允许重覆文字打勾Allow Overlapping Text：允许重叠文字打勾Label Partial Objects：标示部分对象勾Anchor Point：描点可选择位置Rotate Label with Line：旋转标签线Label Offset：标线距离Aa：设置字体另一个图层设置对应Label with：选AzimuthAllow duplicate Text：允许重覆文字打勾Allow Overlapping Text：允许重叠文字打勾Label Partial Objects：标示部分对象勾Anchor Point：描点可选择位置Rotate Label with Line：旋转标签线Label Offset：标线距离Aa：设置字体接下来调整扇区的颜色选择菜单栏下Ｍap（地图）Create Thematic Map Set（创建地图设置）Create Thematic Map Set（创建地图设置）按上图选项设置Next（下一步）完成后效果2．Mapinfo2Google插件选择工具栏中的Tools（工具）菜单子项Run MapBasic Program（运行MapBasic程序）弹出下图打开窗口，找到Mapinfo2Google插件，打开此时把刚刚完成的效果图窗口化，让基站全部都在窗口化几显示选择工具栏中的Mapinfo2Google（Mapinfo插件）中的子项Convert map window to KML file(生成Mapinfo格式文件)弹出保存选项框，选择保存路径保存后用Mapinfo打开*导入DT路线与导入基站信息表方法相同，但需用后台软件导出xls文件，文件内要有如下指标。

mapinfo软件操作方法

Mapinfo软件常用操作以MAPINFO11.0中文版为例进行说明。

一、新建图层操作无效覆盖区域、物理网格、逻辑网格分别建立图层。

顶端菜单：“文件->新建表”：图1新建表步骤1图示出现“新建表窗口”如下：图2新建表步骤2图示在“新建表窗口”中选择Open New Mapper，如果已经打开了一个地图窗口，也可以选择Add to Current Mapper。

选择Create New 创建一个新的表结构。

点击“Create…”按钮，出现“新建表结构”的窗口如下：图3新建表步骤3图示在“新建表结构窗口”的下部输入Name、Type、Width用于定义字段的名字、类型和长度。

每输入完一个字段Name、Type和Width，点击窗口右上部的Add Field 按钮进入下一个字段的定义。

各图层字段要求见附件二。

所有字段定义完成后，点击“新建表结构窗口”下部的Create…按钮，出现如下保存窗口，选择合适的路径，输入文件名后保存tab文件，保存类型选择默认的tab文件。

图4新建表步骤4图示经过以上操作，空白的网格图层就新建并定义好了。

二、网格划分及去除重叠区域方法1)网格划分方法步骤一、使用顶端菜单：“文件->打开”或工具栏上的“打开”按钮，打开各参考图层（如各种场景地理图层、市场营销网格、网优网格、综合接入区、业务量、用户数、集团客户及大客户等，使用较高版本的Mapinfo打开航空图）；步骤二、与步骤一同样的方法打开前一节建立的空白网格图层，并设置网格图层可编辑，如下图：图11网格划分示意图1步骤三、网格图层设置为可编辑后，使用“多边形”绘图工具开始绘制物理网格，如下图：图12网格划分示意图2步骤四、从独立的校园、景区、乡镇镇区、交通枢纽、CBD、党政机关、大型聚集场馆、地标性建筑区域、产业园区、高层住宅区等区域开始，参考各图层的边界，绘制物理网格，相同性质的区域可适度连片。

如下图红色线条为物理网格，圈定了广州中医药大学和广东药学院，并进行了周围相同性质建筑的适当连片，参考了23类场景边界、营销网格边界、网优网格边界、综合接入区边界、航空图的街道和建筑物、业务量图层、用户数图层、室分建筑物库等；图13网格划分示意图3步骤五、检查并设置网格图层处于可选择状态，如下图：图14网格划分示意图4步骤六、使用“信息”工具，并点击刚画好的网格，对网格的“序号”、“网格编号”、“网格名称”、“业务区”四个字段进行编辑填写，其他字段后续再进行批量处理（每画好一个网格可进行字段编辑并保存图层）。

Mapinfo教学02第二章MapInfo表的管理和地图的绘制编辑精品PPT课件

1.3 查看和修改表结构
查看只读表的结构 [表]>[维护]>[表结构]
1.4 保存表或表的拷贝
1.保存表
[文件]>[保存表] [文件]>[另存为] 另存为以一个新名保存表的副本，本质上是创建一个新表。在以下几中情况下是有帮助的： 1.在保留原始表的同时，要保存任何变动 2.要保存一个查询（查询是临时表） 3.要保存带有临时列的表。 4.在对原始表做编辑之前要创建一个新表 5.保存希望在MapInfo中修改的电子表格文件 6.要用不同的投影保存表
2.保存表的拷贝 [文件]>[另存为]
1.5 复制和重命名表
表的复制需要把一张表备份到其他存储时，必须将所有的组成文件备份。
表的重命名表的文件之间是相互关联的，所以在没有改变所有其他相关所有文件名称的情况下不要改变某一文件名，否则MapInfo将不知道在何处寻找组成该表的所有文件。重命名表 [表]>[维护]>[重命名表]
字段的类型：
字符型：存储多达250个字母或数字字符。不能对字符型字段中的数字执行算术运算。
十进制：存储小数点固定的十进制形式的数字。范围从－20亿到+20亿。短整型：从－32,767到＋32,767的整数。浮点型：以浮点十进制形式存储数字。日期型：该字段可以按“月/日/年”格式存放日历日期。年份可指定为两个或四个数字，并且可选。使用斜框或连字号区分日期的各部分。以下是正确的日期：01/23/91，5-6-1989， 10/07。逻辑型：该字段只能包含真／假或是／否信息。对于“真／是”存储“T”，对于“假／否”存储“F”。
要求:写出操作步骤和列出最后结果.
更新表的一个子集
更新表某个字段的一部分记录。例子：

如何在mapinfo中画图层

1.自己新画图层，把别人给你的图层用mapinfo打开，再新建一个图层，在自己新建的图层上按照人家原来的图层画一个图层，首先在下图中点击带笔的地方表示你自己能够编辑，一定要是能编辑你自己想编辑的图层，点错了就编辑原始图层了。

2.在这里选择折线就可以画了，注意线与线之间一定要重叠，这样才能画出区域图。

3.画好了区域图之后把你要想画的区域的线选中，鼠标右键就出现一个封闭，点击封闭后你的区域就画好了。

4.区域画好之后点击红框处，新建浏览窗口会弹出一个这样的图，显示你画了几个区域，第一次画好的区域可能会出现好多的列，这时需要把你选中的图层全部选中复制到一个新建的图层中，再点击新建浏览窗口就能看到你想画的几个你想画的区域，这表明你的区域画好了。

5.区域画好之后，可以在区域中编辑你对区域的命名，如上图中的西区、北区、东区。

6.编辑区域名称在这里有个信息按钮，点击后选择你想命名的区域会出现下面的对话框在这里命名即可。

7.如果你想在原有的图层上把区域扩充大，你可以在该区域之上画你自己想画的区域，你画的区域一定要把该区域的边界线包含起来，把你画的区域先封闭起来，之后把这两个区域选中选择合并，这两个区域就变成了一个区域了，如下图。

8.画图的线的属性可以在这里设置，选择线样式即可。

9.10.画好之后的图层路网通并不能直接识别，要在表结构中选择维护，把Name项改成Name即可。

11.12.如果画的区域过大，如何删除一部分区域方法：选择上图中红框内的图形，在和编辑状态编辑想要修改的图形，在想删除的图形上面画一个区域盖住要删除的区域，如下图红框中的区域就是想删除的区域。

之后选中被删除的剩余的部分图层，选择设置目标如下图然后在选中要删除的区域，进行擦出，就会成为以下结果最后再选中删除区域，删除就行，结果如下：。

MapInfo操作指导

比较常用的一些地理信息系统软件，具体包括三家美国 GIS 开发商 ESRI， Intergraph 和 MapInfo 的软件产品，以及三个国产软件：MapGIS，GeoStar 和 Citystar。其中 MapInfo 是在无线通信网络规划中比较常使用的一款软件，本章主要对此软件的功能及使用方法进行一个介绍，着重于无线网络规划优化中的应用。
i
3.7.1 生成扇区图层.........................................................................................................................41 3.7.2 创建和渲染.............................................................................................................................41 附录 A 参考文献 .........................................................................................................................................45
ii
第1章概述
地理信息系统 GIS 是以采集、存储、管理、描述和分析与地球表面及空间地理分布有关的数据的信息系统。它是以地理空间数据库为基础，在计算机硬件、软件环境支持下，对空间相关数据进行采集、管理、操作、分析、模拟和显示，并采用地理模型分析方法，实时提供多种空间和动态的地理信息，为地理研究、综合评价、管理、定量分析和决策服务而建立的一类计算机应用系统。

Mapinfo制图教程(布局与打印)

1.布局与打印宗地界线矢量化号求算完面积之后，我们就可以进行布局与打印了步骤如下：（1）先打开空白的配准好的地形图，将宗地界叠加到空白的地形图上。

见下图（2）将比例尺设置为1：10000，在设置比例尺前先设置一下纸张和布局单位。

单击“选项->参数设置”菜单，打开参数设置对话框，见下图单击“系统设置”按钮，打开“系统参数设置”对话框，见下图为了布局大小精确，我们将纸和布局单位设为毫米，然后单击“确定”关闭对话框。

单击“参数设置”对话框的“确定”按钮，关闭对话框。

单击在“主工具栏”的改变设图“”打开改变视图对话框，见下图设置地图比例1mm=0.01km就把地图的比例尺设为1：10000了。

（3）输入所需要的标注，我们这里是输入标注。

单击“绘图工具栏”上的“”按钮，使其处于按下状态，再在地图窗口要输入标注的位置单击输入文字，见下图（最好新建一个图层放标注）可以再文字上双击或选中文本标注后单击“绘图工具栏”的打开文本样式对话框，见下图来修改文本的颜色、大小、背景等（4）单击向下还原窗口按钮缩小地图窗口，见下图先在这里单击，然后输入文字缩小后的地图窗口，见下图设置当改变地图窗口大小的时候保持比例不变，单击“地图”菜单，选择“选项”菜单，打开“地图选项”对话框。

单击向下还原窗口按钮选中这个选项选择“当改变窗口大小”组合框里的“保持当前比例”，如上图，然后单击“确定”按钮，关闭对话框。

这时我们改变地图窗口的大小的时候，地图的比例尺不变。

图框制作：因为我们打印的规格是21X29.7cm，所以我们先在打印区域制作一个210mm*297mm的框，方便我们刚好布局到21X29.7cm那么大。

新建一个图层来保存图框，单击“文件->新建表”打开“新建表”对话框，见下图在创建新表并且组合框选择“添加到当前地图窗口”，表结构组合框选择“创建新的”然后单击创建，关闭对话框，打开“新标结构”的对话框，见下图单击“增加字段”添加一个名字为id，类型为字符型，宽度为10的字段，然后单击创建，关闭“新表结构”对话框，弹出“创建新表”对话框，见下图输入文件名为“图框”然后单击“保存”按钮，关闭对话框，并将新建的图框表添加到地图窗口，并且为当前编辑图层，见下图我们可以用右键菜单的“图层控制”菜单打开图层控制对话框，获者单击主工具栏上的图层控制按钮“”，打开对话框，来查看和切换当前编辑图层及控制图层的显示。

mapinfo简易教程

教程目录一、几个概念 (2)1、表 (2)2、工作空间 (3)3、主工具条按钮介绍 (4)4、绘图工具条 (4)二、简要操作 (5)1、打开、保存 (5)2、缩放、平移 (5)3、测量距离 (5)4、选择删除 (6)5、新建表 (7)6、输出 (8)三、绘制地图 (9)四、由数据生成表及由表导出数据 (11)1、已知经纬度等数据生成表 (11)2、已有的表生成数据 (14)3、地图的输出 (15)一、几个概念何谓Mapinfo？Mapinfo=地图+信息1、表MapInfo以表（Table）的形式组织信息。

每一个表都是一组MapInfo文件，这些文件组成了地图文件和数据库文件。

为使用MapInfo，就需要有组成表的用户数据和地图文件。

这些文件可以来自MapInfo或者由用户创建。

用户要想在MapInfo中工作，就必须打开一个或多个表。

MapInfo通过表的形式将数据与地图有机地结合在一起。

一个典型的MapInfo表将主要由*.tab、*.dat、*.wks、*.dbf、*.xls、*.map、*.id、*.ind文件格式组成。

下图即一个表在mapinfo中打开的情况：上图所示的表由三个文件组成：如果在创建表时增加了索引则有“江宁基站.ind”文件。

2、工作空间如果重复使用相同的表，则在每次使用时打开各个表将会非常麻烦。

借助于MapInfoProfessional 的工作空间特性，可将此过程自动化，以便可以在创建地图或分析数据时产生更高的效率。

在使用MapInfo Professional 时，通常会使用到众多不同的表和窗口。

例如地图窗口，可用于构建多个图层。

MapInfo Professional 使用工作空间来保存所做工作。

使用工作空间可以避免从头做起的重复性工作。

因此，要重复上次使用MapInfo Professional完成的工作，无需重新打开表，重新创建地图或布局，重调窗口大小或作任何其他事情。
