用PLC实现照明节能控制系统
基于PLC的城市照明控制系统的设计
基于PLC的城市照明控制系统的设计随着城市规模的不断扩大和现代化水平的不断提高，城市照明系统也越来越重要。
良好的城市照明不仅美化了城市景观，也提高了人们生活的舒适度和安全性。
在过去，城市照明系统的控制主要依靠人工操作，存在着照明亮度不均匀、能耗高等问题。
而随着自动化技术的不断发展，基于PLC的城市照明控制系统应运而生，它能够实现照明的自动控制、能耗的优化管理和远程监控等功能。
本文将从基本原理、系统设计和应用优势等方面对基于PLC的城市照明控制系统进行详细介绍。
一、基本原理1. PLC技术PLC（可编程逻辑控制器）是一种专门用于工控领域的电气控制器，它具有高稳定性、高可靠性和高可编程性的特点。
PLC通过对输入信号的检测和处理，再经过逻辑运算生成相应的控制信号，控制各种执行器的工作状态，实现对工业生产过程的自动控制。
在城市照明控制系统中，PLC可以实现对灯光的开关控制、亮度调节、故障检测等功能。
2. 城市照明控制系统城市照明控制系统是指通过控制设备对城市中的公共照明进行管理和控制的一种系统。
在传统的照明控制系统中，人们需要手动操作开关来控制灯光，往往存在照明亮度不均匀、能耗浪费等问题。
而基于PLC的城市照明控制系统采用自动化技术，可以实现灯光的自动控制、亮度的调节以及故障的监测和报警。
二、系统设计基于PLC的城市照明控制系统主要由传感器、PLC控制器、执行器、人机界面、监控中心等组成。
1. 传感器传感器用于感知环境光强度、温度、湿度等信息，它们可以采集城市环境中的各种数据，传输给PLC控制器进行处理。
传感器的选择和部署直接关系到系统的性能和稳定性。
2. PLC控制器PLC控制器是整个系统的核心部件，它负责接收传感器采集的数据，并根据预设的控制算法生成相应的控制信号，控制灯光的开关、亮度等。
PLC控制器具有良好的扩展性和灵活性，可以根据实际需求进行编程和定制。
3. 执行器执行器是指驱动城市照明设备（如路灯、广告灯箱等）的电气执行器，它们接收PLC 控制器发出的指令，控制对应设备的开关状态和亮度。
基于PLC的舞台灯控制系统设计
基于PLC的舞台灯控制系统设计摘要：在国际潮流和科技的推动下，舞台灯光正朝着多元化的方向快速发展。
在原有的的高效、节能、安全、便携等优点的基础上，舞台灯光正在朝着功能多样性和种类多样性的方向发展。
同时随着自动化技术的飞速发展，舞台灯光系统的自动化程度也日益提高，越来越多的场合需要灯光的各种的变化，所以舞台灯的控制必须越来越高效、精准。
为了让舞台灯更多样的呈现出我们想要的灯光效果，给人们带来视觉享受，基于PLC设计了舞台灯光控制系统。
舞台灯控制系统以控制为核心，通过组态王设计人机交互界面，用户可以通过组态界面实时控制舞台灯的工作状态，并且可以对灯光进行进行控制。
关键词：舞台灯光;PLC;组态随着科技的快速发展和人民生活水平的不断提高，各种照明灯具在现代社会中的应用越来越广泛。
还能增强人的感官，能增加喜庆的氛围，增加人们的生活色彩，用在舞台上增加晚会的灯光效果。
舞台灯控制系统设计主要就是为了将各种表演艺术通过灯光更好的呈现出来，按照我们所需的方式进行设计，使舞台灯系统高效的为艺术而工作。
一盏好的舞台灯，能让人记忆深刻，增加美感和立体感，增加舞台效果，增加情绪。
因此，如何设计一款优秀的舞台灯控制系统，是一项非常重要的工作。
1主要研究内容主要设计了一个舞台灯光的控制系统，系统采用可编程控制器（PLC）做控制，完成最直观方便的控制。
首先选择了PLC的型号（本次舞台灯设计采用的是西门子S7-200系列PLC），完成了输入和输出分析。
在此基础上对舞台的灯光进行空间布置。
本文详细讨论舞台灯光的基本知识及发展和基于西门子S7-200PLC的控制技术，并使用组态王进行了监控，完成了舞台灯光的PLC控制系统的设计方案及其控制原理，实现了用多种指令对24只舞台灯的控制，通过改变时间继电器的时间来实现不同的灯光效果。
设计出硬件I/0分配表，以及舞台灯光流程图的方案，并一一比较选择最佳方案，编写梯形图控制程序设计。
2 设计2.1舞台灯控制系统的硬件设计舞台灯控制器的基本结构大致分为:由可编程控制器(PLC)以及拓展模块、人机界面、继电器、开关按钮、时间继电器等组成。
PLC在楼宇智能化中的应用探析
PLC在楼宇智能化中的应用探析随着科技的不断进步和楼宇管理的日益复杂，楼宇智能化已经成为了一个不可逆转的趋势。
在楼宇智能化中，PLC（可编程逻辑控制器）起到了至关重要的作用。
本文将从PLC 在楼宇智能化中的应用角度进行探析，希望能够对读者有所帮助。
1. 照明控制楼宇中的照明系统通常需要根据不同时间和不同场景进行控制，PLC可以实现对照明系统的定时控制、光感控制、手动控制等功能。
通过PLC控制的智能照明系统，可以根据楼宇内外的光线情况实现自动调节，达到节能的效果。
2. 空调控制3. 电梯控制4. 安防监控楼宇中的安防系统通常需要对楼宇内外的安全情况进行监控和控制，PLC可以实现对安防设备的联动控制、报警处理、录像存储等功能。
通过PLC控制的智能安防系统，可以实现对楼宇的安全情况进行全方位监控和实时处理，提高楼宇的安全性和管理效率。
三、PLC在楼宇智能化中的优势和挑战1. 优势（1）高可靠性：PLC具有强大的抗干扰能力和稳定性，可以在恶劣环境下长时间稳定运行。
（2）易扩展性：PLC可以根据楼宇的需求进行扩展和升级，满足不断变化的控制需求。
（3）灵活性：PLC可以通过编程实现逻辑控制、数字控制和模拟控制，实现对楼宇系统的多种功能控制。
2. 挑战（1）技术要求高：PLC的编程和调试需要一定的技术水平，对工程师的要求较高。
（2）成本较高：PLC设备和相关软件的购买和维护成本较高，对楼宇管理的投入也较大。
（3）系统集成难度大：不同厂家的PLC设备和楼宇系统的集成可能存在一定的难度，需要专业技术支持。
四、结语随着楼宇智能化的不断推进和PLC技术的不断成熟，PLC在楼宇智能化中的应用前景十分广阔。
通过PLC的高可靠性、多功能性和易扩展性，可以实现对楼宇系统的智能控制和监测，提高楼宇的安全性、节能性和舒适性，满足人们对于智能楼宇的需求。
我们也要认识到，PLC在楼宇智能化中仍然存在一些挑战和难点，需要不断研究和探索，提高PLC 在楼宇智能化中的应用水平和效果。
基于PLC的智能照明控制系统研究
研究方法与结构
02
PLC技术概述
01
PLC（Programmable Logic Controller，可编程逻辑控制器）是一种基于数字运算的工业自动化控制装置，具有灵活、可编程、适应性强等特点。
PLC定义与特点
02
PLC采用模块化结构，易于扩展，且具有丰富的I/O接口，可以连接多种传感器和执行器。
功能划分
系统需求分析与功能划分
1
基于PLC的控制系统方案设计
2
3
根据系统需求和控制模块，选择合适的PLC型号和规格，考虑输入输出点数、处理器速度、内存容量等因素。
PLC选型
根据控制需求，设计输入输出端口，包括开关量输入输出、模拟量输入输出等，确定输入输出信号的类型和数量。
输入输出设计
确定PLC与上位机、传感器和其他设备的通信方式，包括串口通信、以太网通信等，设计通信协议和数据传输格式。
2023
基于PLC的智能照明控制系统研究
CATALOGUE
目录
引言PLC技术概述智能照明控制系统设计实验与性能测试基于物联网的智能照明控制系统研究结论与展望参考文献
01
引言
随着科技的发展和人们生活水平的提高，对照明系统的需求也日益增加。
传统的照明控制系统通常采用手动或简单的定时控制，无法满足节能、环保和舒适性的要求。
07
参考文献
03
《可编程控制器教程》
参考文献
01
《PLC原理与应用》
02
《智能照明系统设计与实现》
THANK YOU.
谢谢您的观看
性能评估实验
根据评估标准进行实验，获取系统性能数据。
性能评估标准
制定系统性能评估指标和方法，包括响应时间、稳定性、节能效果等。
基于PLC物联网的照明控制系统设计

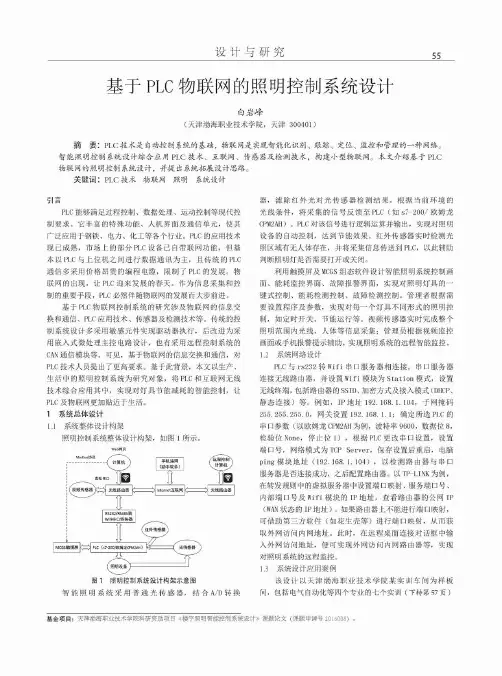

基于P L C 物联网的照明控制系统设计白岩峰(天津渤海职业技术学院，天津300401)摘要：P L C 技术是自动控制系统的基础，物联网是实现智能化识别、跟踪、定位、监控和管理的一种网络。
智能照明控制系统设计综合应用P L C 技术、互联网、传感器及检测技术，构建小型物联网。
本文介绍基于P L C 物联网的照明控制系统设计，并提出系统拓展设计思路。
关键词：P L C 技术物联网照明系统设计引言P L C 能够满足过程控制、数据处理、运动控制等现代控 制要求。
它丰富的特殊功能、人机界面及通信单元，使其 广泛应用于钢铁、电力、化工等各个行业。
P L C 的应用技术 现己成熟，市场上的部分P L C 设备己自带联网功能，但基 本以P L C 与上位机之间进行数据通讯为主，且传统的PLC 通信多采用价格昂贵的编程电缆，限制了 P L C 的发展。
物 联网的出现，让P L C 迎来发展的春天。
作为信息采集和控 制的重要手段，P L C 必然伴随物联网的发展而大步前进。
基于P L C 物联网控制系统的研宄涉及物联网的信息交 换和通信、P L C 应用技术、传感器及检测技术等。
传统的控 制系统设计多采用敏感元件实现驱动器执行，后改进为采 用嵌入式微处理主控电路设计，也有采用远程控制系统的 C A N 通信模块等。
可见，基于物联网的信息交换和通信，对 P L C 技术人员提出了更高要求。
基于此背景，本文以生产、 生活中的照明控制系统为研宄对象，将P L C 和互联网无线 技术综合应用其中，实现对灯具节能减耗的智能控制，让 P L C 及物联网更加贴近于生活。
1系统总体设计 1.1系统整体设计构架照明控制系统整体设计构架，如图1所示器，滤除红外光对光传感器检测结果。
根据当前环境的 光线条件，将采集的信号反馈至PLC (如s 7-200/欧姆龙 CPM 2AH )〇P L C 对该信号进行逻辑运算并输出，实现对照明 设备的自动控制，达到节能效果。
PLC在建筑自动化中的应用案例
PLC在建筑自动化中的应用案例随着科技的不断发展，建筑行业也在加强自动化技术的应用。
其中，可编程逻辑控制器（PLC）作为一种强大的工业自动化控制设备，在建筑自动化领域中扮演着重要的角色。
本文将介绍几个使用PLC技术的建筑自动化应用案例。
1. 楼宇能耗管理系统楼宇的能耗管理一直是一个关注的焦点。
通过使用PLC控制系统，可以实现对楼宇内照明、空调以及电梯等设备的精确控制，从而达到节能的目的。
例如，PLC可以通过感应器来检测房间内的人员活动情况，根据实际需求自动调整照明的亮度，以减少能源的浪费。
同时，PLC还可以根据室内的温度和湿度等环境参数，智能控制空调设备的运行，提高能源利用效率。
2. 消防系统在建筑物中，消防系统的安全性至关重要。
PLC可以在消防系统中发挥重要作用，确保消防设备的正常运行和及时响应。
通过PLC控制器对消防设施进行监控和管理，可以快速发现异常情况，并自动触发报警装置。
通过与其他系统的联动，例如LED显示屏或喷洒灭火系统，PLC可以实现快速响应和准确控制，以最大程度地保护建筑和人员的安全。
3. 电梯控制电梯作为建筑物中必不可少的交通工具，其安全性和可靠性非常重要。
PLC可以用于电梯控制系统中，提供安全、高效和舒适的乘坐体验。
通过PLC控制器和传感器，可以实现对电梯的位置和速度进行准确控制，确保电梯的平稳运行和楼层的精准停靠。
另外，PLC还可以监控电梯的故障和维护信息，及时通知维修人员进行处理，提高电梯的可靠性和维护效率。
4. 建筑安防系统在建筑的安全管理中，PLC也发挥了重要的作用。
通过PLC技术，可以实现对建筑内外安防设备的集中控制和管理。
例如，PLC可以与安防摄像头、门禁系统和报警设备等进行联动，实时监测建筑物的安全情况，并根据预设的规则进行自动化报警和应急响应。
此外，PLC 还可以与消防系统和紧急疏散指示设备等结合，提供更加全面的安全保护。
总结:在建筑自动化领域中，PLC的应用案例是多种多样的。
基于PLC的校园照明智能控制系统设计
基于PLC的校园照明智能控制系统设计基于PLC的校园照明智能控制系统设计一、引言随着科技的不断发展，智能照明控制系统逐渐成为校园照明领域的研究热点。
本文提出了一种基于PLC（可编程逻辑控制器）的校园照明智能控制系统设计方案。
该系统能够实现对照明的智能控制，提高校园照明的质量和节能效果，降低能源消耗和运维成本。
二、系统总体设计1.系统结构本系统由以下几个部分组成：传感器节点、PLC控制器、通信模块、上位机和照明设备。
传感器节点负责采集环境光照、人流量等信息，并将数据传输至PLC控制器。
PLC控制器根据采集到的数据，通过通信模块与上位机进行数据传输和控制指令下发，对照明设备进行智能控制。
2.工作原理系统工作原理如下：传感器节点采集环境光照和人流量信息，并将数据传输至PLC控制器。
PLC控制器根据采集到的数据，对照明设备的开关和亮度进行智能控制。
同时，PLC控制器将控制结果和状态信息通过通信模块传输至上位机，实现远程监控和管理。
三、系统硬件设计1.传感器节点传感器节点采用光敏传感器和人体红外传感器，分别用于采集环境光照和人流量信息。
光敏传感器选用具有高灵敏度和宽光谱响应的光敏电阻，能够实时采集环境光照信息。
人体红外传感器选用具有低功耗和高灵敏度的红外传感器，能够实时采集人流量信息。
2.PLC控制器PLC控制器选用具有高性能和丰富接口的PLC控制器，能够实现对照明设备的智能控制。
PLC控制器通过RS485通信接口与传感器节点和通信模块进行数据传输和控制指令下发。
同时，PLC控制器还具有丰富的输入输出接口，能够实现对照明设备的开关和亮度控制。
3.通信模块通信模块选用具有高性能和稳定传输的RS485通信模块，能够实现PLC控制器与上位机之间的数据传输。
通信模块具有多种传输速率和通信协议可选，能够满足不同应用场景的需求。
4.照明设备照明设备选用LED灯具，具有高效节能、环保长寿等优点。
LED灯具通过DALI 接口与PLC控制器连接，能够实现对照明设备的开关和亮度控制。
PLC在工业自动化中的应用案例
PLC在工业自动化中的应用案例工业自动化领域中，可编程逻辑控制器（PLC）作为一种重要的控制设备，广泛应用于各种生产线和工艺过程。
本文将介绍几个PLC在工业自动化中的典型应用案例。
一、XXX工厂生产线的自动化控制XXX工厂是一家生产汽车零部件的制造企业，他们的生产线包括模具加工、注塑成型、装配等多个工序。
为了提高生产效率和产品质量，XXX工厂引入了PLC系统进行自动化控制。
在模具加工工序中，PLC通过接收来自传感器的反馈信号，实时监测机床的运行状态和加工质量。
根据预设的加工参数，PLC控制机床的进给运动、切削速度等参数，确保模具加工的准确性和稳定性。
在注塑成型工序中，PLC控制了注塑机的运行。
通过监测温度、压力等参数，PLC根据预设的注塑工艺参数，实时调整注塑机的工作状态，确保注塑产品的质量符合要求。
在装配工序中，PLC控制了自动化装配线上的各个机械臂、传送带等设备。
根据产品的种类和订单要求，PLC控制装配线的运行速度和动作顺序，实现零部件的自动化装配，提高装配效率和一致性。
通过引入PLC系统，XXX工厂的生产线实现了高度自动化控制，降低了人工操作的错误率和劳动强度，提高了生产效率和产品质量。
二、XXX化工厂的过程控制系统XXX化工厂是一家生产化学原料的企业，他们的生产过程复杂、环境条件苛刻。
为了确保生产的稳定性和安全性，XXX化工厂选择了PLC作为过程控制系统的核心。
在反应釜控制中，PLC根据预设的反应条件和反馈信号，控制反应釜的温度、搅拌速度、进料流量等参数。
通过实时监测反应过程中的温度、压力、液位等指标，PLC能够及时调整控制策略，保证反应的顺利进行和产物的质量。
在液体输送系统中，PLC控制了泵、阀门等设备的运行。
根据生产工艺要求和管道的实时状况，PLC自动调整液体的流量、压力等参数，确保液体输送的稳定性和安全性。
在安全监测系统中，PLC负责监测厂区的火灾、气体泄漏等危险情况。
当监测到异常情况时，PLC会发出警报并采取相应的应急措施，保障员工的人身安全和厂区的安全环境。
基于plc的智能照明控制系统
PLC在工业控制中的应用
• 顺序控制：PLC可以实现生产线 的自动化控制，提高生产效率 。
• 运动控制：PLC可以控制电动 机、液压执行机构等运动部件 的运动轨迹和速度，实现高精 度的运动控制。
PLC在工业控制中广泛应用于以下 领域
• 过程控制：PLC可以用于温度 、压力等模拟量的控制，实现 生产过程的精确控制。
基于plc的智能照明 控制系统
汇报人： 日期:
目录
• 引言 • PLC技术概述 • 基于PLC的智能照明控制系统设计 • 系统功能实现 • 系统测试与性能分析 • 结论与展望
01
引言
背景介绍
01
随着科技的发展和人们对照明需求的多样化，智能照明 控制系统在建筑领域的应用越来越广泛。
02
可编程逻辑控制器（PLC）作为一种通用的工业自动化 控制器，具有高可靠性、易于编程和扩展等优点，被广 泛应用于各种工业自动化控制系统中。
05 系统测试与性能分析
系统测试方案设计
01
02
03
04
测试目标
确保系统功能正常、稳定，满 足设计要求。
测试环境
搭建符合系统运行要求的硬件 和软件环境，包括PLC、传感
器、执行器等。
测试用例设计
根据系统功能需求，设计一系 列测试用例，覆盖所有功能点
。
测试工具与方法
采用专业的测试工具，如PLC 编程软件、数据采集与分析软
满足不同场景需求
1.C 系统能够根据不同的场景需求，自动调整照 明灯具的亮度和颜色，营造舒适的视觉环境 。
便于维护和管理
1.D 系统具有自动化、智能化特点，能够方便地
进行维护和管理，降低运维成本。
系统硬件设计
基于PLC 的校园照明智能控制系统设计
基于PLC 的校园照明智能控制系统设计现代建筑照明系统能够保证人们的日常生活和工作，消耗量继空调系统成为第二大能耗，面对社会资源损耗的增加以及绿色环保理念的提出，以智能化的照明系统的成为当前关注的焦点。
高校教学楼是学生频繁上课且用电比较重要的场所，能源消耗巨大。
本文最大限度利用现有的资源，借助于PLC控制技术，和多种传感器系统，通过组态软件完成教室的智能照明的控制，结合教室的实际情况完成对于照明的控制，达到绿色节能的理念。
教室作为校园教学和学习的重要场所，保证照明可靠运行，能够为教育教学活动保驾护航，借助于智能传感器系统，可以判定教室环境的光照强度和人员的变化，实现对校园教室照明的智能控制，将开关信号设定为两种，即手动和自动模式两种，当开关打开时，该系统处于智能照明模式，关闭时则为传统的手动照明模式。
在手动模式情况下，可以手动操作完成对现场照明的断开和闭合，是传统照明运用；在自动控制模式下，根据教室内人员、光照强度以及系统时间的设定，完成对教室的智能控制，主要是多种传感器的配合使用，而对于现场具体光照强度的控制主要是对室内照明灯点亮的个数来实现。
例如，在自动控制模式下，在光照强度达到室内设定的阈值前提下，将此时的信号上传至上位机，控制照明灯自动关闭，但是，在阴天时候，在光照强度低于室内设定的阈值前提下，将此时的信号上传至上位机，控制教室照明灯自动开启，但是，如果监测此时教室无人上课或者上自习时，红外传感器联动，阻止上位机发出指令照明。
同时，在晚上标准》。
同时，根据教室的具体情况，将室内光感在教室正上方，人感传感器在门口位置和教室门口位置。
■2.2 检测模块检测模块主要是采用与PLC-200匹配使用的GH-3002-GZ传感器模块，完成对室内光照强度的检测。
主要采用0～6×10和0～20×10精度的光照度传感器，主要有电流和电压模式的模拟量输出光照传感器。
GH-3002-GZ传感器具有较高的防护性能，能够精准检测微弱热光源和冷光源，传输精度高，传输距离长，同时具有较强的扩展性，可以在比较恶劣的环境下运用，由于此具有壁挂防水功能，可以在校园内广泛使用。
PLC变频节能在电气自动化设备中的应用探讨
PLC变频节能在电气自动化设备中的应用探讨摘要：PLC作为一种灵活、可编程的控制设备，已成为现代工业和生产中不可缺少的关键技术之一。
作为一种高效节能技术，PLC变频节能技术能有效提高电气设备的运行效率和可靠性，降低能源消耗和维护成本。
PLC变频节能技术在电气自动化设备中的应用具有广阔前景和重要现实意义，有望为我国电气自动化领域带来更多节能效益和环保价值。
关键词：PLC变频节能；电气自动化设备引言在电气工程自动化控制中，PLC(可编程逻辑控制器)技术已成为不可缺少的一部分。
PLC技术以其高效、安全、简单、方便等特点，应用范围十分广泛。
本文将深入分析PLC变频节能在电气自动化设备中的应用。
1.PLC技术原理PLC的工作原理是将以二进制数字形式表示的各种模拟量转换成对应的数字量,然后进行相应的运算和逻辑操作。
这些运算和逻辑操作称为程序，而其存储的数据称为存储单元。
程序在内存中由数据块组成，数据块又由指令构成。
PLC。
PLC指令系统分为输入/输出控制、循环扫描、顺序控制、定时中断和地址转换等基本指令系统。
PLC输入/输出接线简单，灵活性强，运行可靠，且体积小、质量轻、耗电少、寿命长。
一般情况下，PLC均采用通用接口电路连接各种I/O设备，如继电器、接触器、可编程控制器等。
有些PLC还采用专用I/O接口电路连接各种传感器和执行机构。
可编程控制器的结构从外部结构上分为单元式、模块式、集中式和现场总线式等，从内部结构上分为结构简单的模拟式和结构复杂的数字式两种。
PLC一般由输入/输出单元、电源、中央处理器（CPU）、存储器及输入/输出接口等部分组成。
输入/输出单元是PLC的主要部分，其由传感器、开关量输入和输出电路以及驱动电路等组成。
电源是PLC的主要部分，其为CPU提供工作电压和电流。
中央处理器是PLC的控制核心，负责管理包括CPU在内的所有部件。
存储器用于保存用户程序和数据的部件，一般在系统外部，也有一些在内部[1]。
PLC在智能家居中的应用探索
PLC在智能家居中的应用探索智能家居是指利用现代化信息技术和互联网技术，将家庭的各种设备和系统进行互联互通，实现智能化控制和管理的家居环境。
近年来，随着科技的不断发展，PLC（可编程逻辑控制器）作为一种重要的控制器设备，已经在智能家居中得到广泛应用。
本文将探索PLC在智能家居中的应用，并分析其优势和发展趋势。
一、PLC在智能家居中的基本原理PLC作为一种专业的控制器设备，具有高效、稳定、可靠的特点。
在智能家居中，PLC通过传感器等感知设备获取环境信息，并将其传输到控制器中进行处理。
控制器通过分析和判断，触发相应的执行机构，实现对家居设备的控制和管理。
PLC可以根据家庭成员的需求和习惯，自动调节灯光、温度、安防等各种设备，提供舒适、智能的家居体验。
二、PLC在智能家居中的应用领域1. 照明控制：PLC可以实现智能照明系统的控制，根据不同的场景和需求，自动调节灯光的亮度、色温和颜色。
通过与环境感知设备的联动，智能照明系统可以根据外部光线、人员活动等情况，实现智能化的照明调节，提高家居的舒适性和节能效果。
2. 窗帘控制：PLC可以实现智能窗帘系统的控制，根据家庭成员的需求和情境，自动调节窗帘的开合和卷放。
通过与温控设备的联动，智能窗帘系统可以根据室内温度和光线状况，智能调节窗帘的开合程度，实现舒适的室内环境控制。
3. 温度控制：PLC可以实现智能温控系统的控制，根据不同的时间段和温度设定，自动调节室内的温度。
通过与传感器的联动，智能温控系统可以感知室内温度和湿度，实时调节空调、暖气等设备，提供舒适的居住环境，并实现能源的有效利用。
4. 安防监控：PLC可以实现智能安防系统的控制，根据家庭安全需求，自动监控和报警。
通过与摄像头和传感器的联动，智能安防系统可以感知家庭环境和入侵情况，实时传输监控画面，并触发报警装置，提供全方位的家庭安全保障。
三、PLC在智能家居中的优势1. 可编程性：PLC具有高度的可编程性，可以根据家庭需求进行自定义编程，实现多样化的控制和管理功能。
基于PLC的酒店照明智能控制系统设计
基于PLC的酒店照明智能控制系统设计介绍本文将介绍基于PLC的酒店照明智能控制系统的设计方案。
在该系统中，使用PLC作为控制中心，并配合光照传感器和时钟模块，实现对酒店客房照明的自动控制。
设计方案该系统可以分为硬件部分和软件部分。
硬件部分包括：PLC、光照传感器、时钟模块、继电器和LED灯等设备。
其中，PLC作为系统的控制中心，负责控制灯的开关和亮度调节。
光照传感器和时钟模块分别用于检测环境光照强度和时间信息，并将检测结果反馈给PLC。
继电器用于控制LED灯的开关。
软件部分主要由PLC编程来实现。
PLC编程语言通常基于Ladder Logic或者Structured Text。
在该系统中，采用Ladder Logic编程语言。
PLC程序主要包括：读取光照传感器和时钟模块的数据、判断当前时间和环境光照强度是否满足开灯的条件、控制继电器控制LED灯的开关和亮度调节等。
系统特点该系统具有以下特点：- 自动化控制：系统可以根据环境光照强度和时间自动控制灯的开关和亮度调节，降低人工干预的成本和工作量。
- 节能环保：系统可以根据实际需求调节灯的亮度，避免低光照强度下使用高能耗的灯具，从而达到节能环保的目的。
- 灵活可靠：系统可以根据实际需求进行定制化设计，符合不同客户的需求。
同时，系统使用PLC作为控制中心，具有高可靠性和稳定性。
结论基于PLC的酒店照明智能控制系统具有较高的实用价值和广阔的应用前景，可以满足酒店客房照明自动化控制的不同需求。
同时，也为酒店节能环保、提高管理效率、降低成本等方面提供了新的解决方案。
基于PLC的智能照明控制系统设计
基于PLC的智能照明控制系统设计PLC（可编程逻辑控制器）是一种用于自动化控制系统的重要设备，它具有高可靠性、高稳定性和强大的逻辑处理能力。
随着科技的不断发展，智能化照明系统逐渐成为现代建筑中不可或缺的一部分。
本文将探讨基于PLC的智能照明控制系统设计，重点关注其原理、功能和应用。
首先，我们将介绍智能照明控制系统的基本原理。
智能照明控制系统是一种通过感应器、传感器和PLC等设备实现对照明设备进行自动化管理和控制的技术。
它可以根据环境条件、人员活动等因素实时调整灯光亮度和颜色，以提供舒适、节能且环保的照明效果。
其次，我们将详细介绍基于PLC的智能照明控制系统设计中所涉及到的关键技术和功能。
首先是传感器技术，通过使用光强传感器、温度传感器等设备可以实时检测环境条件，并将数据反馈给PLC进行处理。
其次是通信技术，在现代建筑中往往需要对多个灯光设备进行集中控制，因此需要使用网络通信技术将PLC与各个灯光设备连接起来，实现统一控制。
此外，还需要考虑灯光控制算法的设计，通过合理的算法可以实现灯光的自动调节和优化。
接下来，我们将探讨基于PLC的智能照明控制系统设计在实际应用中的优势和挑战。
首先是节能和环保方面的优势。
通过智能照明系统可以根据环境条件自动调节灯光亮度和颜色，避免了不必要的能源浪费。
其次是提高使用者舒适度和便利性方面的优势。
通过智能照明系统可以根据人员活动实时调整灯光亮度和颜色，提供更加舒适、个性化的照明效果。
然而，在基于PLC的智能照明控制系统设计中也存在一些挑战。
首先是系统稳定性方面的挑战。
由于智能照明系统通常需要连接多个设备进行集中控制，在通信过程中可能会出现延迟、数据丢失等问题，从而影响整个系统稳定性。
其次是成本方面的挑战。
智能照明系统需要使用多个传感器、PLC等设备，增加了系统的成本。
因此，如何在保证系统性能的前提下降低成本是一个需要解决的问题。
最后，我们将展望基于PLC的智能照明控制系统设计在未来的发展趋势。
基于PLC的智能灯光控制系统毕业设计
基于PLC的智能灯光控制系统毕业设计1. 项目背景随着社会的进步和科技的发展，人们对生活品质的追求越来越高，智能化家居系统逐渐成为人们生活的必需品。
智能灯光控制系统作为智能化家居系统的重要组成部分，可以根据用户的需求自动调节灯光的亮度、色温等，实现节能、环保、舒适、便利的目的。
可编程逻辑控制器（Programmable Logic Controller，PLC）是一种广泛应用于工业自动化领域的控制设备，具有可靠性高、抗干扰能力强、易于扩展等优点。
基于PLC的智能灯光控制系统，不仅可以实现灯光的智能控制，还可以与其他智能家居系统如智能安防、智能空调等系统联动，为用户提供更加智能、便捷的生活体验。
2. 系统设计基于PLC的智能灯光控制系统主要由PLC控制器、输入模块、输出模块、灯光控制模块、传感器等组成。
2.1 PLC控制器本设计选用西门子S7-200系列PLC作为控制核心，负责接收输入信号、执行控制算法、输出控制信号。
2.2 输入模块2.3 输出模块输出模块负责控制灯光的开关、亮度调节等。
2.4 灯光控制模块灯光控制模块负责实现灯光的调光控制，可以采用继电器、晶体管等驱动方式。
2.5 传感器3. 系统工作原理系统工作原理如下：1. 用户通过手动开关或手机APP发出控制指令，输入模块将信号传输给PLC控制器。
2. PLC控制器根据输入信号和预设的控制算法，输出控制信号给灯光控制模块。
3. 灯光控制模块根据PLC控制器的输出信号，调节灯光的亮度、色温等参数。
4. 传感器实时检测环境光线和人体存在情况，将信号传输给PLC控制器。
5. PLC控制器根据传感器信号和预设的控制算法，自动调节灯光系统，实现节能、环保、舒适、便利的目的。
4. 系统功能基于PLC的智能灯光控制系统具有以下功能：1. 手动控制：用户可以通过手动开关或手机APP控制灯光的开关、亮度等。
2. 自动控制：系统可以根据环境光线、人体存在等信号，自动调节灯光系统。
基于PLC的照明控制系统设计
基于PLC的照明控制系统设计概述本文档介绍了基于PLC的照明控制系统的设计。
该系统旨在通过PLC控制器自动控制照明设备的开关和亮度，以提高照明效果和节能。
设计要求- 实现自动控制：系统应能够自动感知环境光线的变化，根据设置的亮度要求自动调整照明设备的状态。
- 支持远程控制：系统应提供远程控制接口，方便用户通过手机或电脑等设备对照明设备进行控制。
- 节能环保：系统应实现根据实际照明需求自动调整照明设备的亮度，以减少能源消耗和环境污染。
系统设计1. 硬件设计本系统的硬件设计主要包括以下组件：- PLC控制器：用于接收传感器的信号并根据预设的控制逻辑控制照明设备。
- 光敏传感器：用于感知环境光线的强度，并将信号传递给PLC控制器。
- 照明设备：包括灯具和调光器，用于提供照明和调节亮度。
- 远程控制接口：通过网络连接实现与系统的远程通信和控制。
2. 软件设计本系统的软件设计主要包括以下功能：- 环境光线感知：软件应能够接收光敏传感器的信号，并转换为对应的光照强度。
- 控制逻辑设计：根据预设的控制逻辑，软件应能够对照明设备进行开关和亮度的控制。
- 远程控制功能：软件应提供远程控制功能，允许用户通过手机或电脑等设备远程控制照明设备的开关和亮度。
- 节能算法：软件应实现节能算法，根据实际环境光照强度和照明需求自动调节照明设备的亮度。
3. 系统流程- 初始化：系统启动时，进行硬件初始化和软件加载。
- 光敏传感器检测：系统通过光敏传感器感知环境光线的强度，并将信号传递给PLC控制器。
- 控制逻辑判断：PLC控制器根据预设的控制逻辑判断是否需要对照明设备进行控制。
- 照明设备控制：如果需要控制，PLC控制器将发送信号给照明设备，控制其开关和亮度。
- 远程控制接口：系统提供远程控制接口，用户可以通过手机或电脑等设备远程控制照明设备的开关和亮度。
- 循环执行：系统按照以上流程循环执行，保持对照明设备的实时控制和监测。
总结本文档介绍了基于PLC的照明控制系统的设计。
基于PLC的城市照明控制系统的设计
基于PLC的城市照明控制系统的设计随着城市化进程的加快和人们生活水平的不断提高，城市照明系统作为城市基础设施之一，对城市的形象和品质起着重要的作用。
传统的城市照明系统面临能耗高、管理不便、影响环境等问题。
基于PLC的城市照明控制系统应运而生，它通过先进的控制技术，能够实现城市照明系统的远程监控、智能调控和节能管理，为城市的可持续发展提供了重要的支持。
一、城市照明系统的发展现状和存在问题当前，我国城市照明系统的发展处于转型升级的阶段。
传统的城市照明系统主要采用高压钠灯、汞灯等传统光源，无法实现智能控制和节能管理。
城市照明系统的管理多采用人工巡查、定时开关等方式，存在管理成本高、能源浪费大、环境污染等问题。
需要加快城市照明系统的改造升级，推动智能照明系统的发展，提升城市照明系统的智能化水平和能效。
二、基于PLC的城市照明控制系统的设计原理PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种专门用于工业控制领域的数字化操作系统，具有多通道输入输出、高速运算、可编程控制等特点。
利用PLC作为城市照明系统的控制核心，可以实现城市照明系统的远程监控、智能调控和节能管理。
其设计原理如下：1. 硬件设计：设计PLC主控单元、感知设备、执行设备等功能模块，确保设备稳定可靠。
2. 软件设计：编写PLC程序，实现城市照明系统的远程监控和智能调控。
包括灯光亮度调节、灯组控制、定时开关控制等功能。
三、基于PLC的城市照明控制系统的核心技术基于PLC的城市照明控制系统的核心技术包括以下几个方面：1. 网络通信技术：利用互联网、局域网等通信技术，实现城市照明系统的远程监控和数据传输。
2. 传感器技术：通过光感传感器、温度传感器、湿度传感器等感知设备，获取城市环境的实时数据。
3. 节能控制技术：利用智能控制算法，通过实时监测和分析环境数据，动态调整照明系统的亮度和开关状态，实现节能管理。
基于PLC 的校园路灯控制系统电路设计
基于PLC的校园路灯控制系统电路设计本文基于PLC控制的学校路灯控制系统在灯具节能上把握了节能的新方向，采用分时分段控制，克服了隔灯点亮的光照不均匀、灯具寿命缩短、不能点亮灯和电能的浪费等问题。
该系统采用三菱FX2N-32MRPLC可编程控制器作为主控单元，三菱F940GOT触摸屏作为控制系统操作和显示终端的作用进行结合应用。
具有运行可靠、可操作性强、可连续扩展、节能效果明显、成本和维护费用低等优点，可通过PLC编程来改变控制方案，适用于有不同时差的地区，是路灯节能的发展趋势。
1引言目前，能源节约和环保问题倍受人们关注。
飞速发展的经济对能源的要求相当迫切，中国面临能源问题也更为突出，我们学校也随之重视起来。
随着我们新校区的落成，规模不断壮大，更要科学合理的制定路灯控制方案，显得越来越重要。
研究校园路灯控制技术的目的：路灯照明时刻要合理和可靠，使其自动化，智能化，可靠地保证路灯在合理的时刻亮灯。
亮灯的时刻不仅要根据光线的亮度、实际车流量和人流量设计具体路段的路灯控制方案，还要根据具体流量统计，及时进行方案的调整及优化。
本课题《校园路灯的PLC控制系统设计》由三菱FX2N-32MRPLC可编程控制器作为主控单元和三菱F940GOT触摸屏作为控制系统操作进行相结合构成。
采用光电传感器对照度进行检测。
当照度低于一定值时，控制路灯开启；当照度高于一定值时，控制路灯关闭。
控制时间段的合理化，行人的安全性和人车流量，路灯的寿命等等进行设计。
2学校路灯的主要问题2.1校园路灯现在采用控制方法以分散时控方式为主，即在路灯配电箱中安装定时器，按预定的时间自行开/关灯；而有些路段灯开关通常是人工手动控制方法。
现行的方法既不能及时调整开/关灯的时间，更无法及时反映照明设施的运行情况，并且故障率高、维修困难。
2.2开关灯的地区不合理，有些地方到了晚上根本就不需要照明了，路灯还依然亮着，有些地方需要照明的，偏偏就不亮。
2.3开关时间控制随意，过早就浪费电能，过迟就影响行车行人。
PLC技术在隧道照明节能控制中的应用
PLC技术在隧道照明节能控制中的应用摘要：为提升隧道照明系统的智能化、节能化水平，需要对隧道照明控制系统进行改造。
PLC具有广泛的适用性，且具有较低的应用成本，结合远程控制系统可以确保隧道照明系统的合理性与可靠性。
在实际应用过程中，应当根据隧道的具体情况，设计多种隧道照明控制模式，以确保照明系统工作的合理性，提升隧道照明的节能价值。
关键词：PLC技术；隧道照明；节能控制；应用前言随着PLC技术的发展，PLC控制器能够实现过程控制、数据处理、数据通信等多方面的功能。
PLC控制器功能强大，且有较高的可扩展性，被广泛应用于工业生产设备的智能化、自动化控制过程。
当前市场上的主流PLC控制器集成了通信模块，可以通过与上位机的联系实现本地控制和远程控制。
在5G、物联网技术得到快速发展的当下，无线通信技术的优势使PLC控制器的应用范围更加广泛。
在智慧照明系统中应用PLC控制器，可以进一步发挥PLC控制器的优势，实现智能、绿色、高效的照明。
1智慧照明系统中PLC控制器的应用优势1.1可靠性较强现阶段，PLC控制器主要采用光电耦合的方式进行控制信号的传输和处理，在实际运用中具有较好的抗干扰能力，能够避免照明系统运行过程中因电路、电力等导致的控制不可靠现象。
使用光电隔离的PLC控制器，可以避免外部的高压电单独传入，从而减少PLC控制器的故障。
在输出电路的设计过程中，PLC控制器设置了较多的滤波电路，能够进一步抑制高频信号的干扰，而PLC控制器中集成的保护、屏蔽措施，可以进一步提升PLC控制器的可靠性。
若采用相关的传感器，PLC控制器还可以对智慧照明系统中存在的故障进行快速检测，从而避免因设备故障带来的系统问题。
1.2实现三电一体化控制PLC控制器内部集成了较多的电子电路，可以实现三电一体化控制，在机电控制等领域发挥了十分重要的作用。
三电一体化控制也可以根据实际要求自由组合，针对不同的控制要求灵活调整，可以满足智慧照明系统对智能控制的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用PLC实现照明节能控制系统
发表时间：2018-08-06T14:14:42.330Z 来源：《基层建设》2018年第18期作者：夏明惠[导读] 摘要：为了让照明用电的量减少，真正做到绿色节能照明，提出了一个简单的在建筑节能照明控制系统当中的使用办法，通过可控硅调光设备、plc、灯、上位机、传感器等共同实现节能照明，其中，光照度传感器、可控硅调光模块，plc共同形成一个闭环控制系统，首先光照度传感器采集室内的实际平均照度，向plc当中反馈，盘龙城根据照度反馈的值和目标控制值对照度进行控制，通过pid算法加强
节能工作。
南京市中级人民法院江苏省南京市 210008 摘要：为了让照明用电的量减少，真正做到绿色节能照明，提出了一个简单的在建筑节能照明控制系统当中的使用办法，通过可控硅调光设备、plc、灯、上位机、传感器等共同实现节能照明，其中，光照度传感器、可控硅调光模块，plc共同形成一个闭环控制系统，首先光照度传感器采集室内的实际平均照度，向plc当中反馈，盘龙城根据照度反馈的值和目标控制值对照度进行控制，通过pid算法加强节能工作。
通过可控硅调光模块来控制输出量，实现节能照明，让灯光的亮度伴随照明情况的改变而改变，让节能的目的得以实现，另外可以让室内的光照始终处于柔和的状态。
关键词：建筑节能；照度调节；PLC；PID 1PLC实现照明节能控制系统的使用背景伴随人们生活水平逐步提高，社会发展速度进一步加快，商场的面积也在逐步加大，很多大型商场已经无法在照明的过程中使用简单的开关控制，而希望能够在照明的过程中通过相应的方法做到节能照明，根据预先设定的相关状态进行工作，状态的实时切换，通过触摸屏、plc等相关设备加强照明的控制工作，能够让照明控制的开启关闭方式，做到实时控制，让管理更为简单化、智能化，更好的节省人力物力和能源。
我国是能源消耗大国，很多能源浪费在楼宇照明方面。
很多办公室、商场等全天灯火通明，造成资源出现较大程度的浪费，所以绿色照明节能技术逐步变成一项非常热门的研究技术，绿色节能照明技术主要是依照光源方面的研究和分析，比如说研发节能灯泡，也可以从智能控制角度进行分析，对控制照度进行精确控制，让建筑当中的照明用电减少，避免系照明系统出现大量热能，让空调系统的负荷降低。
对于绿色节能照明技术等领域进行分析，本文主要提出一种可靠性较高而且具有简便易操作等特点的节能照明控制系统。
2节能照明控制系统分析 2.1系统架构分析
在建筑节能照明系统当中，主要有plc被控对象，比如说灯、可控规调光模块、光照度传感器等共同组成，其主要构架如下图所示，整个系统当中通过网络来对可控硅调光模块和plc以及pc机之间的数据进行连接，可以作为一个透明传输链路来看待，上位机当中的pc机主要负责对网关和plc的数据进行分析，主要通过控制照度调节的方式来进行可控硅调光模块、plc，光照度传感器等形成了一个实用性很强的闭环控制回路，具体如图2所示。
图1节能照明控制系统的具体架构光照度传感器把室内特定区域的平均照度情况向plc进行反馈，plc照度反馈值以及控制量来通过pid算法对控制量进行计算。
2.2可控硅调光模块
当前进行调光的主要手法有pwm调光、可控硅调光以及线性调光等三种方法，可控硅调光在节能灯等相关领域得到了广泛的使用，因为可控硅调光的稳定性较好，而且效率较高，本文在节能调光的过程中主要使用可控硅来进行调控。
下图是可控硅进行调光过程中的接线模块。
可控硅调光模块可以对两个灯的亮度进行分别控制，调光系统主要是通过可控硅导通对电压的波形进行控制，从而让电压的有效值输出量减少，对负载功率进行控制而得以实现的，可控硅调光模块的调光按钮可以通过手动调节和操作的方式得以实现，还设有相应的rs485接口，用于进行电源隔离，相关的控制数据可以直接上传到网关当中。
2.3 PLC
在控制过程中，西门子的plc扮演着非常重要的角色，本文使用的psp为西门子s7-1200plc，plc当中具有八点位数字量输入、六点位数字量输出以及两路模拟量输入，在控制的过程中可以使用四路脉冲输出以及六个高速计数器，与此同时，plc还可以附加一些其他的插入式板和模块，比如说模拟量信号模块、通讯模块、数字量信号模块等，利用一些附加的通讯协议来让plc的功能得到扩展。
2.4模拟PID控制
pid控制就是所谓的比例、积分、微分控制方法。
这种pid控制相对简单，控制过程中具有较高的可靠性和稳定性，在各种过程控制当中获得广泛的使用。
plc控制器和被控对象形成了一个基本的控制单元，通过负反馈闭环控制的方式进行操作，pid依照系统出现的偏差，根据微分、积分、比例等相应环节进行计算来对控制量进行控制，有效调节被控对象。
2.5触摸屏的画面设计
plc还可以控制触摸屏、照明灯具，可以依照时间的不同以及位置的不同来分类进行照明实现智能化控制。
触摸屏和plc之间通过232协议通信电缆来进行连接，让信息互联得以实现，并且在触摸屏当中进行相应画面的设置，将画面获取的收该数据向计算机当中进行传输，依照系统进行了若干个画面的设计，第一画面为输入密码设置，只有密码正确才可以进行相应的操作。
下面重点介绍几个与plc控制相关的操作界面，首先是照明开关设备控制界面，可以用于对个位置的不同照明灯光进行控制，自由切换为自动控制或手动控制，具体如下图所示。
图4开启时间设置
还可以对开启时间点进行修改和设置，主要是工作日和周末之间设置切换。
通过plc的内部时钟进行控制，由于在工作过一段时间之后，可能会出现时间误差，所以一定要对plc的内部时钟进行校准。
下图为时间控制以及时钟校准界面。
图5时钟校正
结束语
本文主要依据plc对建筑节能照明控制系统的管理，依照系统架构和控制过程等相关要求进行的一套以pid控制器为重要参考方法设置的节能照明参考方案，本文重点对照明控制系统当中的控制器设计进行介绍，让照明的系统控制的效率进一步提高。
参考文献：
[1]黄友锐.PID控制器参数整定与实现[M].北京：科学出版社，2010.
[2]李方园.图解西门子S7-1200PLC入门到实践[M].北京：机械工业出版社，2010.。
