网络图中找关键线路地方法汇总情况
标号法找关键线路讲解

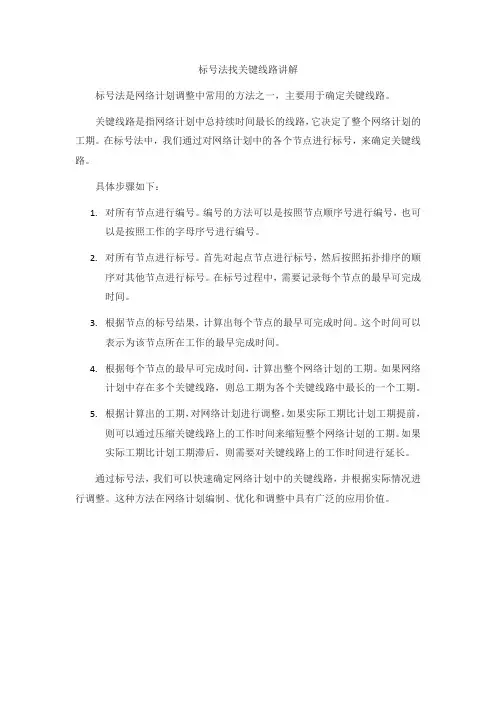

标号法找关键线路讲解
标号法是网络计划调整中常用的方法之一，主要用于确定关键线路。
关键线路是指网络计划中总持续时间最长的线路，它决定了整个网络计划的工期。
在标号法中，我们通过对网络计划中的各个节点进行标号，来确定关键线路。
具体步骤如下：
1.对所有节点进行编号。
编号的方法可以是按照节点顺序号进行编号，也可
以是按照工作的字母序号进行编号。
2.对所有节点进行标号。
首先对起点节点进行标号，然后按照拓扑排序的顺
序对其他节点进行标号。
在标号过程中，需要记录每个节点的最早可完成时间。
3.根据节点的标号结果，计算出每个节点的最早可完成时间。
这个时间可以
表示为该节点所在工作的最早完成时间。
4.根据每个节点的最早可完成时间，计算出整个网络计划的工期。
如果网络
计划中存在多个关键线路，则总工期为各个关键线路中最长的一个工期。
5.根据计算出的工期，对网络计划进行调整。
如果实际工期比计划工期提前，
则可以通过压缩关键线路上的工作时间来缩短整个网络计划的工期。
如果实际工期比计划工期滞后，则需要对关键线路上的工作时间进行延长。
通过标号法，我们可以快速确定网络计划中的关键线路，并根据实际情况进行调整。
这种方法在网络计划编制、优化和调整中具有广泛的应用价值。
补充】判断关键线路的方法
×
H(2)
【补充】判断关键线路的方法
• 线路长度法 • 工作总时差法 • 破圈法 • 关键节点法（标号法）
实用文档
补充：
• 破圈法判断关键线路：
• 从起点节点到终点节点进行观察，凡遇到节点有 两个及以上的内向箭线时，按线路段工作时间长 短，把较短线路流进的一个箭头去掉（注意只去 掉一个） ，便可把较短路线断开。
00
1 A(3)
B(3) 2 33
66
14 14
3
7
D(8)
G(4)
69
5 E(5)
6 11 14
20 20
18 18
9
10
I(2)
C(3)
4
69
8 F(4)例题２
请用破圈法判断关键线路：
B(3)
1
2
A(3)
3
7
D(8)
G(4)
×
5
6
E(5)
9
10
I(2)
C(3)
4 F×(4) 8
• 能从起点顺箭头方向走到终点的所有路线，便是 关键线路。
实用文档
例题1
请用破圈法判断关键线路：
1 ×5
7
2
×
12 3 10 4
7×
6
10
4
62
4
7
2
9 ×5 11 6 12
6
5
2
×2
8
×
实用文档
例题1
请用破圈法判断关键线路：
6
10
4
62
1
3 10 4
4
7
2
9
11 6
12
查找网络中的重要节点与关键路径分析
查找网络中的重要节点与关键路径分析网络中的重要节点与关键路径分析是一种重要的网络分析方法，用于确定网络中的关键节点和关键路径，以帮助我们理解和优化复杂系统的运行。
本文将深入研究这一方法，并探讨其在现实世界中的应用。
首先，我们需要了解什么是网络。
在计算机科学领域，网络是由节点和连接这些节点的边组成的图。
每个节点代表一个实体，如人、计算机或物理设备，而边代表它们之间的连接或关系。
在一个复杂系统中，有些节点比其他节点更为重要。
这些被称为“重要节点”，它们在系统运行、信息传递或决策制定方面起着至关重要的作用。
查找这些重要节点有助于我们了解系统运行机制，并采取相应措施以优化系统性能。
而“关键路径”则指一条连接起始点和终点，并且对整个系统性能有着至关重要影响的路径。
通过分析并确定关键路径，我们可以识别出对整个系统运行时间具有决定性影响因素，并采取相应措施以优化时间效率。
现实世界中许多复杂系统都可以被建模为网络，例如社交网络、交通网络、供应链网络等。
通过对这些系统进行重要节点与关键路径分析，我们可以获得有关系统运行和优化的重要见解。
在社交网络中，重要节点可以是具有广泛影响力的人物或组织。
通过分析这些重要节点的关系和行为，我们可以了解信息传播、社群形成等社交现象，并采取相应措施以优化信息传递效率或推广活动。
在交通网络中，重要节点可以是具有高流量的路口或枢纽。
通过分析这些重要节点的流量分布和拥堵情况，我们可以了解交通瓶颈所在，并采取相应措施以优化路网设计或调整道路流量。
在供应链网络中，重要节点可以是具有关键资源或物流能力的供应商或仓储中心。
通过分析这些重要节点之间的物流路径和时间成本，我们可以了解供应链运作效率，并采取相应措施以优化物流管理或调整供应商选择。
除了对现实世界中复杂系统进行分析外，在计算机科学领域也广泛运用了重要节点与关键路径分析方法。
例如，在计算机网络中，我们可以通过查找具有高度连接性和传输能力的路由器来确定重要节点，并通过优化路由算法来优化网络性能。
网络图_关键路径法
网络图(Network planning)是一种图解模型，形状如同网络，故称为网络图。
网络图是由作业（箭线）、事件（又称节点）和路线三个因素组成的。
根据网络图中有关作业之间的相互关系，可以将作业划分为：紧前作业、紧后作业和交叉作业。
1、紧前作业，是指紧接在该作业之前的作业。
紧前作业不结束，则该作业不能开始。
2、紧后作业，是指紧接在该作业之后的作业。
该作业不结束，紧后作业不能开始。
3、平等作业，是指能与该作业同时开始的作业。
4、交叉作业，是指能与该作业相互交替进行的作业。
下图1反映了网络图中各作业之间的关系。
假定C作业为该作业。
图示其中，A作业为C作业的紧前作业。
B、C、D三作业同时开始，B、D作业为C作业的平行作业。
E作业在C作业完成之后才能开始，E作业为C作业的紧后作业。
F、G作业为C作业的交叉作业，G交叉作业必须在紧后作业E与交叉作业F完成后才能开始。
网络图中作业之间的逻辑关系是相对的，不是一成不变的。
只有指定了某一确定作业，考察它的与之有关各项作业的逻辑联系，才是有意义的。
作业作业，是指一项工作或一道工序，需要消耗人力、物力和时间的具体网络图活动过程。
在网络图中作业用箭线表示，箭尾i表示作业开始，箭头j表示作业结束。
作业的名称标注在箭线的上面，该作业的持续时间（或工时）Tij标注在箭线的下面。
有些作业或工序不消耗资源也不占用时间，称为虚作业，用虚箭线（）表示。
在网络图中设立虚作业主要是表明一项事件与另一项事件之间的相互依存相互依赖的关系，是属于逻辑性的联系。
事件事件，是指某项作业的开始或结束，它不消耗任何资源和时间，在网络图中用“○”表示，“○”是两条或两条以上箭线的交结点，又称为结点。
网络图中第一个事件（即○）称网络的起始事件，表示一项计划或工程的开始；网络图中最后一个事件称网络的终点事件，表示一项计划或工程的完成；介于始点与终点之间的事件叫做中间事件，它既表示前一项作业的完成，又表示后一项作业的开始。
双代号网络图关键线路的确定--标号法

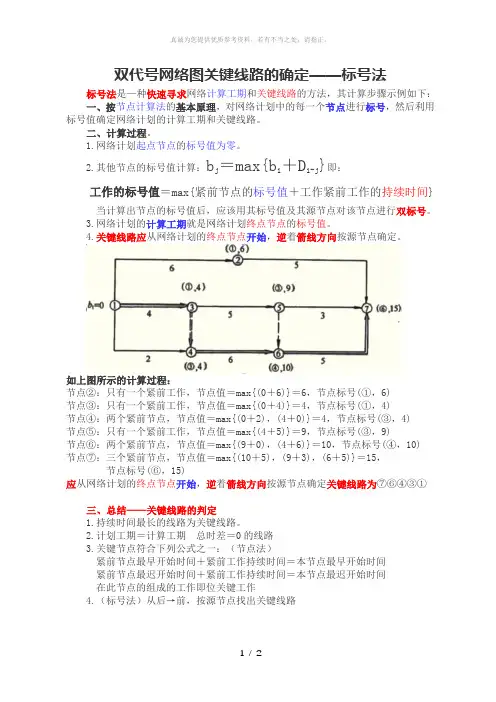

双代号网络图关键线路的确定——标号法标号法是—种快速寻求网络计算工期和关键线路的方法，其计算步骤示例如下：一、按节点计算法的基本原理，对网络计划中的每一个节点进行标号，然后利用标号值确定网络计划的计算工期和关键线路。
二、计算过程。
1.网络计划起点节点的标号值为零。
2.其他节点的标号值计算：b j＝max{b i＋D i-j}即：工作的标号值＝max{紧前节点的标号值＋工作紧前工作的持续时间}当计算出节点的标号值后，应该用其标号值及其源节点对该节点进行双标号。
3.网络计划的计算工期就是网络计划终点节点的标号值。
4.关键线路应从网络计划的终点节点开始，逆着箭线方向按源节点确定。
如上图所示的计算过程：节点②：只有一个紧前工作，节点值＝max{(0＋6)}＝6，节点标号(①，6)节点③：只有一个紧前工作，节点值＝max{(0＋4)}＝4，节点标号(①，4)节点④：两个紧前节点，节点值＝max{(0＋2)，(4＋0)}＝4，节点标号(③，4)节点⑤：只有一个紧前工作，节点值＝max{(4＋5)}＝9，节点标号(③，9)节点⑥：两个紧前节点，节点值＝max{(9＋0)，(4＋6)}＝10，节点标号(④，10) 节点⑦：三个紧前节点，节点值＝max{(10＋5)，(9＋3)，(6＋5)}＝15，节点标号(⑥，15)应从网络计划的终点节点开始，逆着箭线方向按源节点确定关键线路为⑦⑥④③①三、总结——关键线路的判定1.持续时间最长的线路为关键线路。
2.计划工期＝计算工期总时差＝0的线路3.关键节点符合下列公式之一：（节点法）紧前节点最早开始时间＋紧前工作持续时间＝本节点最早开始时间紧前节点最迟开始时间＋紧前工作持续时间＝本节点最迟开始时间在此节点的组成的工作即位关键工作4.（标号法）从后→前，按源节点找出关键线路。
(整理)网络图中找关键线路的方法
§5-1 网络图的概念及其参数计算一网络图的基本概念：conception of network※1 网络图：是一种表示整个计划中各道工序（或工作）的先后次序，相互逻辑关系和所需时间的网状矢线图。
从定义可以看出，网络图应该能够反映出各工序的施工顺序，相互关系。
例：现需要预制两片钢筋混凝土主梁、每片主梁的预制工作均有支模板、扎钢筋、浇混凝土三道工序，施工顺序为：支模（a）扎筋（b）浇混凝土（c）。
将这个项目按先梁1后梁2的顺序绘制成网络图为：模1筋1模2混凝土1筋2混凝土2主梁预制概念图从这个例子可以看出主梁2的支模应在主梁1支模完成之后，才能开工，而扎筋2必须在扎筋1和支模2都完成后，才能开始施工。
表示出了支模1、支模2、扎筋1和扎筋2之间的相互逻辑关系。
绘图时可用a1、a2代替支模1和支模2 。
※ 2 构成网络图的三要素：（1）箭线（工序、工作）work在网络图中，带箭头的线段，称箭线，可表示下列项目：①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。
②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。
③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。
箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。
（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。
是瞬间概念，不消耗时间和资源。
图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。
节点沿箭线由左到右从小到大。
a 一项工作中与箭尾衔接的节点，称工作的始节点。
一项工作中与箭头衔接的节点，称工作的终节点。
b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。
其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。
①②：a为b的紧前工作。
②③b为a的紧后工作。
图中用i、j两个编号表示一个工作，称双代号。
网络计划关键线路表示方法
网络计划关键线路表示方法宝子，今天咱们来唠唠网络计划关键线路的表示方法哈。
一、双代号网络计划图。
在双代号网络计划图里呢，关键线路通常是从起始节点到终止节点，沿着箭线方向，由一系列工作组成的线路。
这些工作的总时差最小，一般情况下总时差为零的工作就在关键线路上哦。
你可以想象这是一条红线，把那些最重要、最不能耽误的工作都串起来了。
在图上呢，我们可以用粗箭线或者双箭线来表示关键线路，这样一眼看过去就很醒目啦，就好像给关键线路穿上了一件特别的“衣服”，让它在众多线路里脱颖而出。
二、单代号网络计划图。
单代号网络计划图也有它表示关键线路的小妙招哦。
它也是从起点到终点，由关键工作组成的线路。
那怎么表示呢？我们可以用粗线或者双线把关键线路上的节点连接起来，就像是给这些节点之间牵上了一条特殊的“绳子”，告诉大家沿着这条“绳子”走的就是关键线路啦。
三、时标网络计划图。
这个时标网络计划图的关键线路表示就更有趣了呢。
关键线路在这种图里是没有波形线的线路哦。
你看，那些有波形线的工作，说明它们有自由时差，不是那么紧急，但是关键线路上的工作可不能有这种“喘息”的机会，它们得一路紧凑地进行。
这就好像关键线路是一列全速前进的小火车，中间没有停顿的，而那些有波形线的工作旁边就像是有个小站台，可以停一停呢。
知道这些关键线路的表示方法可有用啦。
不管是在工程管理中，还是在做一些项目计划的时候，能快速准确地找到关键线路，就像抓住了项目的“命门”。
就好比我们要去旅行，知道了哪条路线是最不能出错、必须按时走的关键路线，这样整个旅行计划就会顺利很多呢。
宝子，你要是在学习或者工作里遇到网络计划相关的事儿，可别忘了这些表示关键线路的小方法哦。
。
关键线路的确定方法
关键线路的确定方法关键线路的确定是项目管理中的重要步骤之一，它是指确定项目进度中最关键的活动或工作流程。
下面是10条关于关键线路确定的方法：1. 绘制项目网络图：绘制项目的网络图，以图形的形式展现项目活动及其之间的关系。
网络图将显示出项目中的所有活动和它们的前置关系。
2. 确定活动的持续时间：对于每个活动，确定其预计持续时间。
这些持续时间可以根据历史数据、专家判断或模拟技术（如蒙特卡洛模拟）来确定。
3. 确定活动的依赖关系：对于每个活动，确定其与其他活动之间的依赖关系。
依赖关系可以是“开始-开始”、“开始-完成”、“完成-开始”或“完成-完成”类型。
4. 确定关键路径：通过计算传递和浮动时间，确定项目网络图中的关键路径。
关键路径是指项目中的活动序列，其总持续时间对于项目的完成日期来说是至关重要的。
5. 分配资源：对于每个活动，确定所需的资源，并分配给相应的活动。
这将有助于确定资源约束和可能的资源冲突。
6. 确定活动的优先级：为了确定关键路径上的活动，将活动进行排序，以确定其在项目计划中的优先级。
7. 考虑风险：在确定关键路径时，考虑项目的风险因素。
某些活动可能受到不确定性和风险的影响，这将对关键路径产生影响。
8. 追踪项目进展：定期跟踪项目进展，以确保关键路径上的活动按计划进行。
及时处理偏离和延误，以确保项目不会延迟。
9. 管理项目变更：在项目执行过程中，可能会发生一些变更，如活动的顺序变更、活动的持续时间变更等。
在变更管理过程中，必须重新评估关键路径，并采取适当的行动。
10. 使用专业工具：利用项目管理软件和工具，如微软项目、Primavera等，来帮助自动计算关键路径并监控项目进度。
这些工具可以提供更高效和准确的方法来确定关键线路。
关键线路的确定是项目管理中的关键步骤之一，它可以帮助项目团队和利益相关者了解项目的关键活动，以便及时采取行动以确保项目顺利进行。
网络计划图中关键线路和关键工作的判定
网络计划图中关键线路和关键工作的判定(总2页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
2、①关键线路上的工作即为关键工作；②总时差最小（Tp=Tc时为零）的工作即为关键工作。
注：一定要紧抓上诉两条判定特性。
例题1、工程网络计划中，关键线路是指（A、B、D）的线路。
A、单代号搭接网络计划中时间间隔全部为零。
B、双代号时标网络计划中没有波形线。
C、双代号网络计划中没有虚工作。
D、双代号网络计划中工作持续时间总和最大。
E、单代号网络计划中由关键工作组成。
注：D选项只针对双代号网络计划才成立。
例题2、在工程网络计划中，关键线路是指（A）的线路。
A、单代号网络计划中时间间隔全部为零。
B、单代号搭接网络计划中时距总和最大。
C、双代号网络计划中由关键节点组成。
D、双代号时标网络计划中无虚箭线。
例3、在工程网络计划中，关键工作的特点是（C）
A、关键工作一定在关键线路上。
B、关键工作的持续时间最长。
C、关键工作的总时差最小。
D、关键工作持续时间最短。
例4、在网络计划中，关键工作是指（A、C）的工作。
A、单代号网络计划中最迟完成时间与最早完成时间相差最小。
B、双代号时标网络计划中工作箭线上无波形线。
C、单代号搭接网络计划中最迟开始时间与最早开始时间相差最小。
D、双代号网络计划中两端节点均为关键节点
E、单代号搭接网络计划中与紧后工作之间时距最大。
网络图_关键路径法
网络图(Network planning)是一种图解模型，形状如同网络，故称为网络图。
网络图是由作业（箭线）、事件（又称节点）和路线三个因素组成的。
根据网络图中有关作业之间的相互关系，可以将作业划分为：紧前作业、紧后作业和交叉作业。
1、紧前作业，是指紧接在该作业之前的作业。
紧前作业不结束，则该作业不能开始。
2、紧后作业，是指紧接在该作业之后的作业。
该作业不结束，紧后作业不能开始。
3、平等作业，是指能与该作业同时开始的作业。
4、交叉作业，是指能与该作业相互交替进行的作业。
下图1反映了网络图中各作业之间的关系。
假定C作业为该作业。
图示其中，A作业为C作业的紧前作业。
B、C、D三作业同时开始，B、D作业为C作业的平行作业。
E作业在C作业完成之后才能开始，E作业为C作业的紧后作业。
F、G作业为C作业的交叉作业，G交叉作业必须在紧后作业E与交叉作业F完成后才能开始。
网络图中作业之间的逻辑关系是相对的，不是一成不变的。
只有指定了某一确定作业，考察它的与之有关各项作业的逻辑联系，才是有意义的。
作业作业，是指一项工作或一道工序，需要消耗人力、物力和时间的具体网络图活动过程。
在网络图中作业用箭线表示，箭尾i表示作业开始，箭头j表示作业结束。
作业的名称标注在箭线的上面，该作业的持续时间（或工时）Tij标注在箭线的下面。
有些作业或工序不消耗资源也不占用时间，称为虚作业，用虚箭线（）表示。
在网络图中设立虚作业主要是表明一项事件与另一项事件之间的相互依存相互依赖的关系，是属于逻辑性的联系。
事件事件，是指某项作业的开始或结束，它不消耗任何资源和时间，在网络图中用“○”表示，“○”是两条或两条以上箭线的交结点，又称为结点。
网络图中第一个事件（即○）称网络的起始事件，表示一项计划或工程的开始；网络图中最后一个事件称网络的终点事件，表示一项计划或工程的完成；介于始点与终点之间的事件叫做中间事件，它既表示前一项作业的完成，又表示后一项作业的开始。
施工进度计划网络图关键线路
5.沟通协调：加强与各参建单位、政府部门的沟通协调，确保工程进度顺利推进。
五、总结
一、特殊应用场合及增加条款
1.特殊应用场合：紧急工程抢工
-增加条款：针对紧急工程，需在施工进度计划网络图中明确标注抢工区域，并制定专门的抢工方案，包括加班安排、额外资源配置、安全措施等。
-详细说明：在抢工区域，要确保施工人员的安全，合理调整工作班次，避免过度疲劳。同时，增加施工资源的投入，如设备、材料等，以满足紧急工程的需求。
四、施工进度控制措施
1.加强关键线路管理：针对识别出的关键线路，制定专门的管理措施，确保关键线路上的工作按计划推进。
2.优化施工方案：针对关键工作，优化施工方案，提高施工效率，降低施工成本。
3.资源保障：合理配置人力、物力、财力等资源，确保关键工作顺利推进。
4.风险防范：针对可能影响工程进度的风险因素，制定应急预案，降低风险影响。
施工进度计划网络图关键线路
一、项目背景
本项目为某建筑工程施工项目，为确保施工进度合理安排，提高项目管理效率，降低施工成本，现需制定施工进度计划网络图，并识别关键线路。
二、施工进度计划网络图制定
1.工程分解：根据项目特点，将整个工程划分为若干个相对独立、便于管理的施工过程，确保施工过程的逻辑顺序正确。
-详细说明：与相关部门沟通协调，确保在活动期间施工不受限制。同时，加强施工现场管理，确保施工安全和进度。
4.特殊应用场合：环保要求严格的项目
-增加条款：针对环保要求严格的项目，应制定环保施工专项措施，确保施工过程符合环保要求。
-详细说明：加强施工现场环保设施的配置，如防尘、降噪措施，严格执行环保规定，确保施工对周围环境的影响降至最低。
找关键路线的计算方法
找关键路线的计算方法关键路径是项目管理中非常重要的概念，它可以帮助项目经理确定完成项目所需的最长时间。
通过计算关键路径，项目经理可以安排各个阶段的工作，避免延误和浪费资源。
关键路径的计算方法主要包括两个步骤：网络图的绘制和关键路径的确定。
接下来我将详细介绍这两个步骤。
首先，我们需要绘制项目的网络图。
网络图是一个用于描述项目活动以及它们之间关系的图形表示。
网络图使用了三种基本符号：事件、活动和箭头。
事件是项目的里程碑或完成某个活动的时间节点，用圆圈表示。
活动是项目中执行的任务或工作，用矩形框表示。
箭头表示活动之间的前后关系，箭头的方向和长度表示活动的执行顺序和持续时间。
在绘制网络图时，需要按照项目的分解结构将活动进行排序，并且确定活动之间的逻辑关系。
常用的逻辑关系有四种：FS (Finish-to-Start)，表示一个活动的完成必须在另一个活动的开始之前；SS (Start-to-Start)，表示一个活动的开始必须在另一个活动的开始之前；SF (Start-to-Finish)，表示一个活动的开始必须在另一个活动的完成之前；FF (Finish-to-Finish)，表示一个活动的完成必须在另一个活动的完成之前。
在确定逻辑关系后，通过画出事件和活动，并连接它们的逻辑关系，我们就可以获得项目的网络图。
接下来，我们需要计算关键路径。
关键路径是从项目开始到结束的最长路径，它决定了项目完成所需的最短时间。
计算关键路径的关键是确定每个活动的最早开始时间（ES）和最晚开始时间（LS），以及最早完成时间（EF）和最晚完成时间（LF）。
首先，我们从网络图的开始事件开始，确定每个活动的最早开始时间。
最早开始时间是指在没有任何限制和延误的情况下，活动能够开始的最早时间。
从开始事件开始，我们依次计算每个活动的最早开始时间，直到达到网络图的结束事件。
然后，我们需要确定每个活动的最晚开始时间。
最晚开始时间是指在不影响整个项目完成时间的前提下，活动能够推迟开始的最晚时间。
