升压站施工作业指导书(DOC)
110升压站作业指导书讲解
110升压站作业指导书讲解一、引言110升压站是电力系统中的重要设备之一，主要用于将输电路线中的低电压升压为高电压，以减少输电损耗和提高电力传输效率。
本文将详细介绍110升压站的作业指导书内容，包括作业流程、安全注意事项、设备操作及维护等方面。
二、作业流程1. 准备工作a. 确认作业人员及工具的配备情况，确保人员数量足够且工具齐全；b. 核对110升压站的设备清单，确保所需设备完备；c. 检查110升压站的运行状态，确保设备正常运行。
2. 安全措施a. 作业人员必须佩戴符合要求的个人防护装备，包括安全帽、防护眼镜、绝缘手套等；b. 在作业区域设置明显的安全警示标志，并确保作业区域的人员不得超过规定数量；c. 作业人员必须经过相关培训，了解110升压站的安全操作规程，并按规程执行。
3. 设备操作a. 按照作业指导书的要求，进行设备的开启、关闭、调整等操作；b. 在操作过程中，严格按照规定的顺序和方法进行，确保操作的准确性和安全性；c. 注意设备的运行状态，及时发现并处理设备运行异常情况，确保设备的正常运行。
4. 维护保养a. 定期对110升压站进行巡检，发现问题及时解决；b. 对设备进行定期的维护保养，包括清洁、润滑、紧固等；c. 对设备进行定期的检修，确保设备的正常运行。
三、安全注意事项1. 作业人员必须经过专业培训，了解110升压站的工作原理、操作规程及安全注意事项；2. 作业人员必须佩戴符合要求的个人防护装备，包括安全帽、防护眼镜、绝缘手套等；3. 在作业区域设置明显的安全警示标志，禁止未经许可的人员进入作业区域；4. 严禁在设备运行时进行维修、清洁等操作，必须在设备停机后进行；5. 发现设备运行异常情况时，应即将停机并报告相关人员；6. 严禁擅自更改设备的工作参数，必须按照规定的操作程序进行；7. 作业人员必须保持清醒状态，禁止酒后作业。
四、设备操作及维护1. 设备的开启与关闭a. 开启设备前，必须检查设备的电源、控制系统、液压系统等是否正常；b. 关闭设备时，必须按照规定的程序进行，确保设备安全停机。
330kV升压站设备试验施工作业指导书
1 工程（设备）概况酒泉工程330kV升压站设备情况如下：以上为图纸设计设备数量，均以实际到货情况为主。
2编制依据3 作业前应做的准备工作和必须具备的条件3.1 施工前必须进行技术、安全交底，并做好记录。
3.2 熟悉厂家供货资料，并仔细阅读其技术资料，了解掌握其特性。
3.3 熟悉所用仪器、仪表的操作使用方法及注意事项。
3.4 所用仪器、仪表必须经校验合格并在有效期内。
4 参加作业人员的资格和要求4.1 试验组合体是班长、技术员、试验人员相结合方式，并且分工明确，各负其责。
4.2 全体试验人员必须经过技术培训、安全考试，且有一定的工作经验。
4.3 相关专业技术人员必须取得质检员证书后方可上岗。
4.4 进行试验时，严格执行《电气设备交接试验标准》。
5 施工用水、用电布置5.1 施工用电本工程施工用电从升压站三级配电箱接取。
5.2 施工用水无6 作业所需的工机具及仪器、仪表的规格和准确度7 作业程序、方法、内容及工作标准7.1 作业程序图7.1.1 SF6瓷柱式断路器试验程序：7.1.2 氧化锌避雷器试验程序：7.1.3 互感器的试验程序：7.1.4 330kV组合电器试验程序：7.1.5 隔离开关试验程序：7.1.6 悬式绝缘子与棒式支柱绝缘子试验程序：以上根据现场实际情况，可以适当调整试验顺序。
7.2 试验方法、内容及工作标准7.2.1 SF6瓷柱式断路器：(1) 测量断路器绝缘电阻值使用仪器：2500V兆欧表规程要求：整体绝缘电阻值测量，参照制造厂的规定执行标准。
(2) 测量每相导电回路的电阻使用仪器：接触电阻测试仪技术要求：通以直流电流100A，在单个灭弧室进出线接线板两端，测量的电压降≯4.5mV。
注意事项：330kV组合电器或隔离开关在分断位置；SF6瓷柱式断路器在合闸状态。
(3) 测量断路器分、合闸时间使用仪器：高压开关特性测试仪规程要求：测得时间应符合产品要求，测量应在额定操作电压、气压或液压下进行。

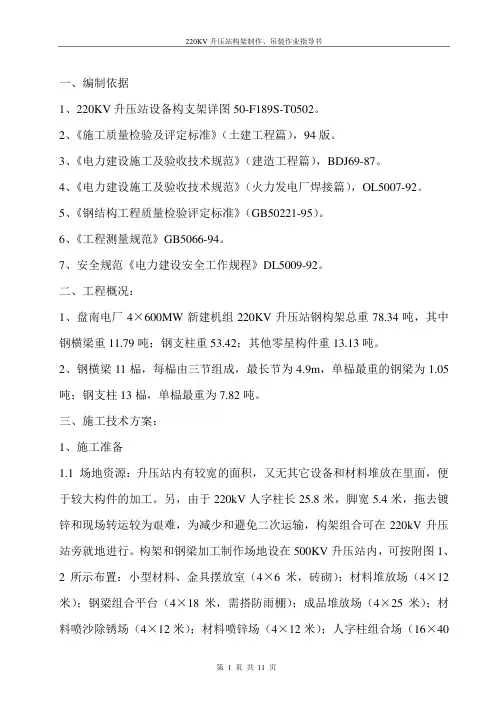

220kv升压站作业指导书
一、编制依据1、220KV升压站设备构支架详图50-F189S-T0502。
2、《施工质量检验及评定标准》（土建工程篇），94版。
3、《电力建设施工及验收技术规范》（建造工程篇），BDJ69-87。
4、《电力建设施工及验收技术规范》（火力发电厂焊接篇），OL5007-92。
5、《钢结构工程质量检验评定标准》（GB50221-95）。
6、《工程测量规范》GB5066-94。
7、安全规范《电力建设安全工作规程》DL5009-92。
二、工程概况：1、盘南电厂4×600MW新建机组220KV升压站钢构架总重78.34吨，其中钢横梁重11.79吨；钢支柱重53.42；其他零星构件重13.13吨。
2、钢横梁11榀，每榀由三节组成，最长节为4.9m，单榀最重的钢梁为1.05吨；钢支柱13榀，单榀最重为7.82吨。
三、施工技术方案：1、施工准备1.1 场地资源：升压站内有较宽的面积，又无其它设备和材料堆放在里面，便于较大构件的加工。
另，由于220kV人字柱长25.8米，脚宽5.4米，拖去镀锌和现场转运较为艰难，为减少和避免二次运输，构架组合可在220kV升压站旁就地进行。
构架和钢梁加工制作场地设在500KV升压站内，可按附图1、2所示布置：小型材料、金具摆放室（4×6米，砖砌）；材料堆放场（4×12米）；钢梁组合平台（4×18米，需搭防雨棚）；成品堆放场（4×25米）；材料喷沙除锈场（4×12米）；材料喷锌场（4×12米）；人字柱组合场（16×40米）；场地需980平方米，除组合平台需用钢板铺平外，其它工作场地可用碎石铺垫平整。
1.2工器具资源：为满足施工要求，需II级电源箱二台，落地钻铣床一台，立式台钻一台，切割机一台，砂轮机一台，角磨机四台，电焊机六台，氧气、乙炔架二付，葫芦（3×2T）20个，枕木（非油渗2500×250×200）300根，单股钢丝绳1×19（直径14）800米。
升压站建筑工程施工作业指导书
升压站建造工程施工作业指导书一、工程概述升压站建造工程是为了提升输电路线电压而建设的重要设施。
本工程的目标是确保升压站的建造施工过程安全、高效、质量可控，并最终实现升压站的正常运行。
二、施工前准备1. 工程人员组织：根据工程规模和施工计划，合理安排施工人员，并确保每一个人员具备相关的资质和技能。
2. 材料准备：根据设计要求，准备好所需的建造材料，并确保其质量符合相关标准。
3. 设备准备：根据施工计划，准备好所需的施工设备，并确保其正常运行和安全可靠。
4. 施工方案制定：根据设计文件和施工要求，制定详细的施工方案，包括施工步骤、施工工艺、安全措施等。
三、施工过程1. 地基处理：根据设计要求，对升压站的地基进行处理，包括土方开挖、填筑、夯实等工作。
2. 基础施工：按照设计要求，进行升压站的基础施工，包括基础开挖、钢筋安装、混凝土浇筑等工作。
3. 地下室施工：根据设计要求，进行升压站地下室的施工，包括墙体砌筑、地面铺设、防水处理等工作。
4. 主体结构施工：按照设计要求，进行升压站主体结构的施工，包括柱、梁、板的安装、连接、预应力等工作。
5. 屋面施工：进行升压站屋面的施工，包括防水处理、屋面材料安装等工作。
6. 外墙施工：进行升压站外墙的施工，包括墙体砌筑、外保温、装饰等工作。
7. 室内装修：按照设计要求，进行升压站室内的装修工作，包括地面铺设、墙面装饰、天花板安装等工作。
8. 给排水施工：进行升压站的给排水系统施工，包括水管铺设、管道连接、设备安装等工作。
9. 电气施工：进行升压站的电气系统施工，包括电缆敷设、设备安装、接线等工作。
10. 竣工验收：完成升压站的建造施工后，进行竣工验收，并确保升压站的质量符合相关标准和要求。
四、安全措施1. 施工现场安全：建立施工现场的安全警示标志，设置安全通道和安全防护设施，确保施工人员的人身安全。
2. 施工设备安全：对施工设备进行定期检查和维护，确保设备的正常运行和安全可靠。
升压站吊装作业指导书
长兴电厂二期工程220KV屋外配电装置工程拼装、吊装作业指导书编制人：审核人：批准人：编制单位：浙江省二建建设集团有限公司萧电二期项目部编制日期：二OO六年七月十五日目录一、工作概况二、作业前准备工作三、拼装、吊装作业方法四、拼装、吊装检验及验收标准五、计划工期六、作业分工及职责七、质量保证措施八、安全文明施工措施九、构件吊装路线、吊装方向、A型柱堆放方向附图一、工程概况1、萧山发电厂天然气电厂工程二期工程装机容量为2台35万千瓦机组，其220KV屋外配电装工程构筑物工程主要有主构架、母线构架、备变构架、等组成。
主构架、母线构架设备构架基础采用砼杯形基础。
主构架立杆采用薄壁离心钢管混凝土杆，横梁采用钢梁。
母线支架立杆采用钢柱，横梁采用钢梁，其余设备构架立杆均采用混凝土杆。
2、220KV屋外配电装置工程有构架基础（JC-1）11组，构架基础（JC-2）6组，管母接地器支柱基础（JC-3）4组，管母支持绝缘予支柱基础（JC-4）16组， GW16A（2型）隔离开关支架18组，氧化锌避雷器支架5组，绝缘子支架1计9个，绝缘子支架2计1个，电压互感器支柱10组，SF6断路器支柱基础8组，电流互感器支架8组，GW7隔离开关支柱4组，耦合电容器支柱2组，接地器支柱3组。
3、本次吊装作业有306次构件。
最重、最长杆件为主构架A型柱，一榀重约3.4T,长16m。
最重、最长钢梁为主构架钢梁，重1.20T,长约为14m。
二、作业前准备工作1、支架基础已在8月5日全部浇筑完毕，场地按吊装要求平整，吊装道路均铺设塘渣。
2、每只基础表面放出构件安装轴线，杯口底用1：2水泥砂浆找平，基础面上编上每个构件名称。
3、外加工钢筋混凝土环型杆，薄壁离心钢管砼杆、钢结构资料已齐全。
4、钢筋混凝土环型杆薄壁离心钢管砼杆拉到现场后按型号、规格对号入座、整齐的搁放在相应基础边。
5、薄壁离心钢管砼杆与钢结构在吊装后进行面漆喷涂。
7、劳动力安排：1.汽车吊驾驶员1人；2.起重指挥2人；3、起重工4人； 5、普工6人、电焊工6人。

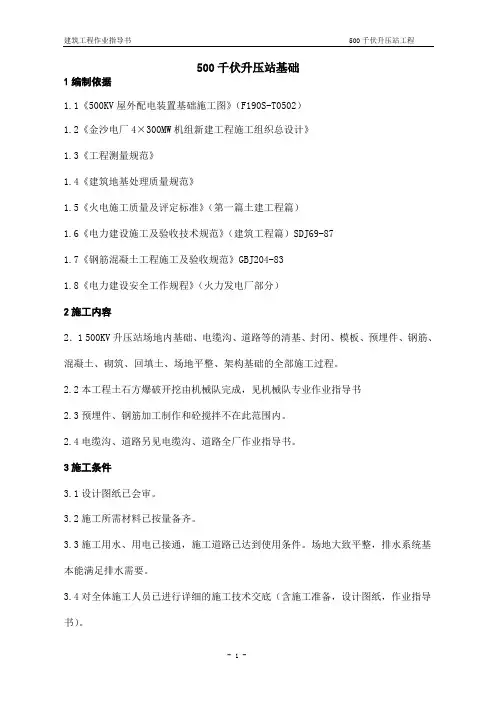

500千伏升压站基础作业指导书
500千伏升压站基础1编制依据1.1《500KV屋外配电装置基础施工图》（F190S-T0502）1.2《金沙电厂4×300MW机组新建工程施工组织总设计》1.3《工程测量规范》1.4《建筑地基处理质量规范》1.5《火电施工质量及评定标准》（第一篇土建工程篇）1.6《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-871.7《钢筋混凝土工程施工及验收规范》GBJ204-831.8《电力建设安全工作规程》（火力发电厂部分）2施工内容2．1 500KV升压站场地内基础、电缆沟、道路等的清基、封闭、模板、预埋件、钢筋、混凝土、砌筑、回填土、场地平整、架构基础的全部施工过程。
2.2本工程土石方爆破开挖由机械队完成，见机械队专业作业指导书2.3预埋件、钢筋加工制作和砼搅拌不在此范围内。
2.4电缆沟、道路另见电缆沟、道路全厂作业指导书。
3施工条件3.1设计图纸已会审。
3.2施工所需材料已按量备齐。
3.3施工用水、用电已接通，施工道路已达到使用条件。
场地大致平整，排水系统基本能满足排水需要。
3.4对全体施工人员已进行详细的施工技术交底（含施工准备，设计图纸，作业指导书）。
3.5工程由综合三班施工，共57人，其中：班长、技术员1人，木工18人，钢筋工12人，混凝土工6人，普工19人。
3.6施工人员已接受专业工种及安全培训。
4施工方案升压站场地纵横跨度大，基础多，电缆沟分布广。
根据基础沟道设计布置、开挖机械及起重运输机械道路，由（1）轴向（5）轴推进施工。
电缆沟两跨为一施工段，道路待沟道施工完毕后施工。
总的施工顺序：构架基础—母线构架基础—支架基础—电缆沟—回填土—道路。
4.1基础施工程序放线、开挖—爆破—放线、清基—混凝土封闭—模板安装—钢筋就位—混凝土浇筑—养护、拆模—回填土、场地平整—放线移交。
4.2主要施工方法4.2.1建立测量控制网（1）按F列外侧Z3（A=890，B=1399.1）控制点及升压站内的T3（A=800，B=1399.1）控制点，在升压站内建立与纵横轴线平行的建筑控制网，其形式（2）按F列外侧S-12（904.073）高程控制点作为本工程的高程控制点，引测到施工区域附近的建筑物上和已施工的基础上。
升压站设备作业指导书
中国三峡新能源公司China TMree Gorges New Energy Co., Ltd.升压站设备标准作业指导书大安润风能源开发有限公司2015年05月、八、■前言为进一步加强响水风力发电有限公司升压站设备运维的规范化、标准化，强化电力生产的安全管理，编制本作业指导书。
通过作业指导书，把升压站设备运维工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电力生产的可靠性。
本作业指导共四章，分别从设备维护、巡视检测、运行操作、安装验收四个方面进行了总结，由于编者水平有限，书中如有不妥之处，请现场运维人员批评指正。
本书审核过程中，三峡新能源公司电力运行部陆义超、安全管理部陈小群、慈溪风电张新苗、三峡电厂王先圣、王光信、东汽集团薛黎明，给予了很大支持，提出了很多宝贵意见。
在此，深表致谢！参与编写人员：陈海元王允王辉徐卫利许广威吴赛虎简祖瑞庄清寒吴玉贵赵森刘安编者2014 年12 月目录第一章升压站运行维护作业指导书 (1)1、电力变压器散热器清洗 (1)2、充油设备呼吸器油杯油更换、吸潮剂更换 (3)3、固定型阀控式密封蓄电池充放电试验 (5)4、二次盘柜及回路清扫 (8)5、钢构件防腐处理 (10)6、升压站照明设施维护 (12)第二章升压站运行巡视检测作业指导书 (14)1、一般要求 (14)2、电力变压器巡视检查 (16)3、断路器巡视检查 (18)4、35KV抽出式小车开关的巡视检查 (22)5、隔离开关巡视检查 (23)6、互感器巡视检查 (24)7、防雷设施巡视检查 (26)8、电力电缆巡视检查 (27)9、站用电系统巡视检查 (28)10、直流系统巡视检查 (29)11、继电保护及自动保护装置的巡视检查 (30)12、消防器材的巡视检查 (32)13、安全工用具的巡视检查 (33)14、抽风、排水及防汛设施的巡视检查 (34)第三章升压站运行操作作业指导书 (35)1、主要内容和适用范围 (35)2、引用标准 (35)3、倒闸操作的要求 (36)4、倒闸操作的流程 (38)5、电气设备操作的安全注意事项和危险点控制 (40)6、操作票注意事项及审核标准 (42)第四章变电设备安装、检修验收作业指导书 . (43)1、验收一般规定 (43)2、电力变压器安装验收 (44)3、有载调压装置安装验收 (45)4、互感器安装验收 (46)5、35KV（真空）断路器安装、检修验收 (47)6、35KV SF6 断路器安装、检修验收 . (48)7、220KV SF6 断路器安装、检修验收 (49)8、隔离开关安装、检修验收 (50)9、电抗器安装验收 (52)10、避雷器安装验收 (53)11、电力电缆安装验收 (54)12、接地装置安装验收 (55)13、母线装置安装验收 (56)14、继电保护及安全自动装置验收 (57)第一章升压站运行维护作业指导书1、电力变压器散热器清洗1.1作业条件及周期1.1.1 天气睛好。
330kV升压站设备试验施工作业指导书
330kV升压站设备试验施工作业指导书一、引言本文档旨在为330kV升压站设备试验施工作业提供详细的指导，确保施工过程中的安全性、准确性和高效性。
本指导书适合于330kV升压站设备试验施工作业的各个阶段，包括前期准备、试验方案制定、设备试验操作、数据记录和分析等。
二、前期准备1. 施工前的准备工作在进行330kV升压站设备试验施工作业之前，必须进行充分的准备工作。
包括但不限于：- 确定试验的目的和要求- 制定试验计划和时间安排- 确定所需的试验设备、工具和材料- 确保试验人员具备相关的技术和安全知识2. 设备试验前的检查在进行设备试验之前，必须对设备进行全面的检查，以确保其正常运行和安全性。
包括但不限于：- 检查设备的外观和机械部件是否完好- 检查设备的电气连接是否坚固- 检查设备的绝缘状况是否良好- 检查设备的保护装置是否正常工作三、试验方案制定1. 试验内容和要求根据330kV升压站设备的特点和要求，制定相应的试验内容和要求。
包括但不限于：- 设备的额定电压和额定电流试验- 设备的绝缘电阻和绝缘强度试验- 设备的保护装置和自动化系统试验2. 试验方法和步骤根据试验内容和要求，确定相应的试验方法和步骤。
包括但不限于：- 试验设备的接线和连接方式- 试验设备的操作和调试方法- 试验设备的数据记录和分析方法四、设备试验操作1. 试验设备的安装和调试根据试验方案，安装试验设备并进行相应的调试工作。
包括但不限于：- 确保试验设备的正确安装和接线- 进行设备的功能测试和调整- 确保试验设备的准确度和稳定性2. 试验设备的操作和监控在进行设备试验过程中，必须进行设备的操作和监控工作。
包括但不限于：- 控制试验设备的开关和调节- 监控试验设备的工作状态和参数- 及时处理设备故障和异常情况五、数据记录和分析1. 数据记录在设备试验过程中，必须记录相关的数据和信息。
包括但不限于：- 试验设备的运行参数和状态- 试验设备的输出和输入数据- 试验设备的故障和异常情况2. 数据分析根据试验数据和信息，进行相应的数据分析和评估。
300MW项目工程200kV升压站土建工程施工作业指导书
中广核宏基风电场300MW项目工程200kV升压站土建工程施工作业指导书XXX送变电第一分公司中广核宏基风电场土建项目部目的：使变电所土建架构、设备基础工程施工全过程在受控状态下进行。
使施工人员明确施工程序、操作方法、质量要求，确保工程质量、环境、安全符合有关规程、规范和用户的要求。
2 适用范围：本作业指导书适用于变电所土建工程及一般工业建筑工程的基础工程施工过程控制。
3 编制依据：3.1施工图纸3.2施工设计说明书3.3施工图会审纪要3.4设计变更通知单3.5施工组织设计3.6《建筑安装工程施工及验收规范》3.7国家现行的《质量检验评定标准》4 职责项目经理职责：1.组织建立健全本工地的质量、安全管理组织机构网络，负责本工地的全面质量管理工作。
2.严格贯彻执行规程、规范及相关质量管理程序。
3.负责组织职工的技术培训和质量教育。
4.如有不符合标准和程序要求的施工有权下令停工。
5.对工程负主要领导责任，出现重大质量事故及时上报公司，参加并组织有关职能部门及人员做好事故分析和处理工作。
6.对本工程的不合格品的纠正和预防进行管理和控制。
7.参加质量回访及保修期内质量信息进行处理，并负责对施工过程中顾客要求的服务进行实施。
8.预防事故，确保安全施工。
9.保护环境，节约资源。
项目技术负责人职责：1.协助项目经理搞好本工地的全面质量管理工作。
2.负责本工程的技术管理与质量管理工作。
3.负责组织施工人员的现场技术培训和质量教育。
4.负责对新工艺、新技术的推广和应用，提高施工水平。
5.负责施工图纸、设计变更的审查、管理工作。
6.负责施工方案与作业指导书的编审工作，并组织技术交底工作。
7.参加工程质量验收评定工作，配合公司和甲方进行三、四级检查验收工作。
8.负责严格贯彻执行有关规程、规范及各项技术质量管理制度和技术工作标准。
9.参加质量事故的调查、分析和处理工作，对由于技术原因造成的质量事故负责。
10.主持不合格品的评审及验证工作，并及时制定纠正和预防措施。
升压站构支架指导书
3.2220L-1钢梁吊重约1.3T，用Φ13.5，L=4.0m，2根千斤绳（或2吨尼龙绳）按下图绑扎，绑扎处绕一圈，2t卸扣连接吊装。
吊车作业
1、专人专机；2、机况不佳不作业；3、支腿稳固；4、吊重、吊幅不超过规定；5、划定危险区（起重臂下活动范围内）
贮存和装卸
1、堆放不超高；2、堆形稳定；3、不在坡地堆放物品；4、不从大堆中间抽取物料，保持堆形稳定（防止倒坍）
构
支
架
安
装
起吊系统意外
1、按规定规格、型号使用工器具（包括爬梯、安全带、牵引绳、吊车、葫芦、缓松器、磨绳、吊绳、滑车、卸扣、地锚、专用吊点板及各种钢绳套）；2、工器具入场经试验检查，按期进行定期检查，每次使用前和每天工作开始时作外观检查，杜绝不合格工具进入起吊系统；3、吊件按规定分段，确保起吊系统不超载；4、连接点连接可靠；5、特殊部位设双重保护；6、随时监视，保证吊件在上升过程中不卡、不碰、不刮。
2、检查吊车行走路线上的土方是否回填平整，碾压密实。
3、基础二次灌浆采用C30细石混凝土，柱脚保护帽为C30砼，二次灌浆及柱脚保护帽由土建单位完成。
4、人员安排：
安装负责人：
技术负责人：
质检员:
安全员：
材料员：
三、
1、构架吊装之前应取得基础验收合格资料，并清除杯底淤泥杂物,清洗基础杯口。基础必须达到设计强度，且回填土夯实完成。
11．带避雷针的柱吊立后，应及时做好接地。
220KV升压站施工作业指导书
目录1 工程概况及主要工程量 (1)2 编制依据 (1)3 作业前的条件和准备 (2)4 支架基础作业的程序和方法 (4)5 钢构架制作、安装 (6)6 电缆沟施工 (10)7 本作业中执行的强制性条文 (11)8钢构架吊装安全措施 (15)9 质量控制措施 (15)10作业的安全环境保证措施 (18)11 重大危险源控制措施表 (19)1 工程概况及主要工程量1.1 工程概况220KV屋外配电装置位置在主厂房西侧，屋外配电装置场地标高-0.3米，即129.00米，架构柱、支架柱基础置于硬塑粘土上（地基承载力特征值fak≥320kPa）或硬塑粉质粘土层上（地基承载力特征值fak≥260kPa），超挖部分采用C20素混凝土回填，基础混凝土C30，垫层C20；钢筋采用HPB300，HRB335；最外层钢筋保护层：基底40㎜，其余30㎜。
钢材采用Q235B钢材，焊缝均采用E43型焊条，钢管环向对接焊缝及坚向焊缝按二级焊缝控制。
全部钢构件除锈等级Sa2.5，采用现场热喷锌防锈，锌膜厚度≥80um（610g/㎡）。
构架基础共计286个，电缆沟360m，钢构架为等径钢构架直径为Ø300mm、Ø350mm，钢构架为钢管壁厚10~7mm，钢构架均为热喷锌材质，钢构架共计136t。
1.2 施工范围220KV屋外配电装置内构架基础，电缆沟（含盖板），钢架构、钢横梁、钢支架等钢构件制作、安装。
1.32 编制依据2.1 湖南株洲攸县电厂“上大压小”新建工程项目主体工程A标段220KV屋外配电装置的施工图纸F5211S-T0403；2.2 《建筑地基基础工程施工质量验收规范》（GB50202--2002）；2.3 《工程测量规范》(GB50026-93)；2.4 《砼结构工程施工及验收规范》（GB50204--2002）；2.5 《钢结构工程施工及验收规范》（GB50205-2001）；2.6 《建筑钢结构焊接规程》（JCJ81-2002）；2.7 《钢筋混凝土结构预埋件》（04G362）；2.8 《混凝土质量控制标准》（GB50164-92）；2.9 《混凝土外加剂》GB8076；2.10 《混凝土外加剂应用技术规范》GB50119-2009；2.11 《工业建筑防腐蚀设计规范》（GB50046-2008）；2.12 《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）；2.13 《建筑机械使用安全技术规程》(JGJ33-2001)；2.14 《施工现场临时用电安全技术规范》(JGJ46-2005)；2.15 《建筑工程施工现场供用电安全规范》(GB50194-93)；2.16 《电力建设施工质量验收及评定规程》第一部分：土建工程（DL / T 5210.1一2005）。
升压站模板施工作业指导书
许继蓝天鄢陵彭店70MW风电场工程模板施工作业指导书批准：审核：编制：中国电建集团贵州工程有限公司许继蓝天鄢陵70MW风电场EPC总承包项目部二零一九年十一月六日目录一、工程概况........................................................ - 1 -二、施工准备........................................................ - 1 -三、模板及支撑的配置................................................ - 3 -四、成品保护........................................................ - 6 -一、工程概况工程名称：许继蓝天鄢陵彭店70MW风电场工程工程地点：许昌鄢陵县只乐镇、张桥镇、大马乡建设单位：鄢陵县国源风电有限公司监理单位：福建闽能咨询有限公司EPC总承包单位：中国电建集团贵州工程有限公司鄢陵许继蓝天风电场位于河南省许昌市鄢陵县境内，东经 114°3'39"～114°17'17"，北纬 33°54'12"~34°2'52"，距鄢陵县公路里程约 9km，至许昌市公路里程约32km。
风电场场区北侧有永登高速S32，219 省道、327 省道纵横穿过整个风电场，场区内部各个县道、乡道交错纵横，风电场对外交通较为便利。
风电场地处平原地区，场内海拔高度在 50m～60m 之间的黄河冲击平原区。
本工程规划总装机容量为70MW，拟安装 24 台单机容量 3MW的风电机组。
为满足风场电力输出，本工程在厂区内新建一座110KV 升压站，升压站安装1台容量为70MVA有载调压升压变压器。
升压站110KV侧接线采用线路-变压器组接线方式，本工程以1回110KV 架空线路接入220KV张桥变电站110KV侧母线。
220KV升压站作业指导书.
目录1作业任务 (1)2编写依据 (4)3作业准备和条件 (4)4作业方法及工艺质量控制措施 (7)5作业质量标准及检验要求 (18)6技术资料要求 (26)7危险源、环境因素辨识及防范措施、文明施工标准 (26)8有关计算及其分析 (31)9附录 (32)1作业任务1.1工程概况新疆金川热电2×135MW燃煤热电联产项目由新疆金川热电有限责任公司投资建设。
本工程厂址位于农二师绿原工业园内，位于22团团场中心所在才吾库勒镇西南2公里处，西靠南疆铁路、省道206线，园区北侧设有南疆铁路幸福滩火车站。
距离库尔勒市70公里、焉耆县城14公里、和静县城24公里。
本期工程装机容量为2×135MW超高压、中间再热、抽汽凝汽式空冷汽轮发电机组配2×490t/h超高压、一次中间再热燃煤锅炉。
预留扩建条件。
新建两台135MW机组，均以发电机—双卷变压器组方式通过170MVA的主变压器接入220kV系统, 两台机设一台高压起动/备用变压器, 起动/备用电源引自220kV屋外配电装置。
本期220kV屋外敞开式配电装置规划4回出线，本期建设2回出线。
两台机组均采用发电机-变压器组单元接线，经主变压器升压至220kV后接入厂内新建的220kV屋外配电装置，再接入220kV系统。
发电机出口不设断路器或负荷开关，发电机与主变压器采用全连式离相封闭母线相连接。
主变压器采用220kV三相式双绕组变压器，额定容量为170MVA。
本期工程将新建厂内220kV屋外敞开式配电装置，包括6个断路器间隔（2回主变进线，2回出线，1回母联，1回起备变电源和1个PT间隔）。
两台机组220kV开关站内设置一个网络继电器室。
1.2作业项目范围本次作业主要施工内容有：#1、#2主变、高备变进线间隔架空线；#1、#2出线间隔断路器、隔离开关、CT、PT、避雷器等设备安装；电缆保护管敷架空线；升压站内各SF6设；端子箱安装；网络继电器室电气设备安装、各设备接地等。
升压站碎石土换填作业指导书
中电装备襄城县紫云山风电场工程升压站碎石土换填作业指导书编制：审核：批准：河南四建发展建筑工程有限公司2015年10月16日碎石土换填作业指导书一、工作内容：本项施工为升压站综合楼和附属用房地基处理工程。
地基处理采用换填碎石土，达到设计地基承载力值。
基坑开挖至基础垫层底，如未挖至设计原土层，可继续挖至原设计土层，但向下最大开挖2.00m既满足设计要求。
升压站区域如类似未挖至设计原土层时，均可采用此方案地基处理。
二、编制依据和相关文件：2.1《建筑地基处理技术规范》JGJ 79-2012。
2.2《建筑地基基础工程施工质量验收规范》GB50202-2002。
2.3设计部门的有关答疑、图纸会审等技术资料。
2.4升压站综合楼、附属用房施工图纸。
三、准备工作填筑材料是否合格，将直接影响碎石碾压垫层的填筑质量，施工时要严格选料。
根据设计院现场查验要求，升压站区域地基处理填筑料为级配碎石土。
回填料颗粒级配比例为碎石：原土为60：40，碎石采用10mm-20mm青石作为回填料，同时碎石料最大粒径不大于50mm，原土采用基坑挖槽的土方即可，粒径不大于50mm，施工时必须过筛，需拌合均匀，保证级配良好。
压实系数不低于0.95，施工时严格按此要求控制。
四、换填施工工艺流程:开挖位置的界定、原地貌收方——土方开挖、外运——确认深度并收方——碎石土换填、分层碾压——填至基础垫层底高程——验收1、根据现场的土质情况，请地勘单位、设计单位、建设单位、监理单位现场确定开挖的深度及范围。
2、现场开挖时，土方应及时清理，并运至指定的弃土场。
做好防尘和洒水工作。
3、挖至设计要求深度范围后，邀请建设单位、监理单位对已开挖的土层进行检验（地勘单位、设计单位可传影像资料）。
确认后，可进行下一都工序。
4、碎石土换填（1）回填前槽底清至基底标高，回填施工表面平整、坚实，没有任何松散材料和软弱地点，凡不符合设计和规范要求的回填面，必须分别采用补充碾压、换填好的材料、挖开晾晒等措施，直至达到标准，报监理工程师验收签认后方可进行下一道工序施工。
110升压站作业指导书
110升压站作业指导书作业指导书：110升压站作业指导书一、任务背景和目的110升压站是电力系统中的重要设备，用于将输电路线的电压从低压升高压，以确保电力传输的稳定和可靠性。
本作业指导书旨在提供110升压站作业的详细步骤和操作要求，以确保作业过程安全、高效、规范。
二、作业准备1. 确认作业人员：根据作业任务的复杂程度和工作量，确定所需的作业人员数量和技能要求。
2. 准备工具和设备：根据作业要求，准备所需的工具、设备和保护装备，如绝缘手套、绝缘靴、绝缘杆等。
3. 检查设备状态：对110升压站的设备进行检查，确保其运行状态正常，如电压表、电流表、断路器等。
4. 制定作业计划：根据实际情况，制定详细的作业计划，包括作业流程、时间安排和作业人员分工等。
三、作业步骤1. 安全措施：a. 确保作业区域周围没有可燃物和易燃物，保持通风良好。
b. 检查作业人员的绝缘装备，确保其完好无损。
c. 确保作业人员已接受相关安全培训，并具备必要的安全知识和技能。
d. 制定应急预案，包括故障处理和人员疏散等。
2. 断电操作：a. 确保所有相关设备已住手运行，并断开与电源的连接。
b. 检查断路器和隔离开关，确保其处于断开状态。
c. 使用绝缘手套和绝缘杆，检查设备上的电压，确保没有残存电流。
3. 维护和检修：a. 检查设备的外观和连接部件，确保其完好无损。
b. 检查设备的绝缘性能，如绝缘材料是否老化、绝缘距离是否符合要求等。
c. 清洁设备表面，除去灰尘和杂物，确保设备运行时的散热效果良好。
d. 检查设备的电气连接，如接线端子是否松动、接地线是否正常等。
e. 检查设备的机械部件，如传动装置、润滑系统等，确保其正常运行。
4. 启动和调试：a. 按照设备的启动顺序和操作要求，逐步启动设备。
b. 监测设备的运行状态，如电压、电流、温度等参数，确保其在正常范围内。
c. 进行设备的调试和校准，如调整电压、电流的设定值，校准仪表的指示误差等。
升压站架空电力线路施工作业指导书
升压站架空电力线路施工作业指导书1 工程概况1.1 工程概况××kV升压站架空软绞线共××跨，其中母联间隔××跨，主变进线间隔××跨，起动/备用变隔××跨，备用启动/备用变间隔××跨，架构高度为××m。
××kV升压站架空线为钢芯铝绞线，其截面为铝/钢芯××/××mm2，直径××mm；避雷线为钢芯铝绞线，其截面为铝/钢芯××/××mm2，直径××mm。
1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：架空软绞线××跨，避雷线××根安装。
1.2.2 施工工期1跨线的施工工期如下（共3～4天）：软绞线、瓷瓶、金具、卷扬机运输，施工准备：1天放线、压接、瓷瓶金具组装：1天挂线：1～2天2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并已由专业公司技术负责人组织进行图纸会检，确认图纸无问题。
3.1.2施工方案已确定，并经项目部技术负责人审核批准。
3.1.3施工场地能够满足施工要求，材料预算已批准，设备已到货。
3.1.4施工技术措施编制完毕。
3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。
3.2 作业人员3.3 作业工机具3.4 安全器具3.5 工序交接3.5.1设备安装前，施工场地应满足施工要求并清理干净。
3.5.2 升压站所有钢架验收完毕4 作业程序和方法4.1 作业程序⏹将软绞线、瓷瓶、金具、卷扬机运到现场⏹测量钢架构之间的距离⏹在地面组装从钢架构挂环至软绞线的所有金具与瓷瓶⏹根据设计弧垂、架构间距离、瓷瓶串长度等计算软绞线长度⏹将软绞线按计算长度截断⏹压接软绞线与耐张线夹⏹在地面将耐张线夹、软绞线与瓷瓶串连在一起⏹安装间隔棒⏹用卷扬机将软绞线一侧打起，固定在钢架构上⏹用卷扬机将软绞线另一侧打起，固定在另一侧钢架构上⏹调整软绞线弛度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 概况华电昌邑胶莱河风电场工程场址位于昌邑市市区东北胶莱河西岸，省道320以北区域，场址范围东西长约10km，南北长约2.3km，风电场场址面积为23.85km2。
昌邑市地处山东半岛西北部，渤海莱州湾南岸，市域总面积1669.79 km2，下辖6个乡镇、2个街道办事处，共691个行政自然村(居)，总人口57.97万。
昌邑市属暖温带季风型大陆性气候，四季分明，雨热同期，春季干燥多风，夏季湿热多雨，秋季天高气爽，冬季寒冷少雪。
1.2 主要工程量1.2.1、升压站综合办公楼、主控楼、无功补偿室、水泵房、主变等设备基础、构支架安装及基础、电缆沟、防雷接地、进站及站内道路、给排水、消防、围墙及大门等建筑工程及相关的地基处理、沉降观测等；1.2.2、站内场地平整、道路修筑等；1.2.3、防雷接地工程：土石方的开挖和填筑；接地系统水平接地极、垂直接地极及接地引上线的敷设（包括测量接地电阻）；1.2.4、其他施工范围：本标段相关的工作配合；升压站范围内施工协调、临建以及升压站施工期间所有水、电、通信设施等。
施工蓝图等设计文件和招标文件、合同草案中已约定的工程内容、或作为一个有经验的承包商应考虑到的施工过程中必不可少的工作内容同样属于本标段内的工程范围2、编写依据华电昌邑风电有限公司招标文件；《电力建设工程施工技术管理导则》；《电力建设安全健康与环境管理工作规定》；《电力建设工程施工技术管理制度》；国家《建设工程质量管理条例》；国家《建设工程安全生产管理条例》；本企业可调配的人力、物力和机械等资源条件；同类型风电工程施工有关资料；现场情况调查资料；施工合同；施工图纸及设备说明书；招标文件要求的其他法律、法规、规范、规程等。
3.1施工前，由建设单位、山东中达联工程咨询有限公司、山东省工业设计院、山东电建一公司负责人员共同进行图纸会审交底工作。
3.2 施工人员充足，工种齐全。
3.3 编制出相应的作业指导书，并对施工人员进行详细交底，方准开工。
3.4 施工用的材料，主要机械及工器具备齐待用。
3.5开工前做好“五通一平”，以保证工程顺利施工。
3.6从原控制桩引坐标点和水准点到施工现场附近，重新作控制桩，进行高程和坐标控制。
3.7该施工区域位于原升压站东侧，施工进出场道路使用在围墙南侧开设的临时门，必要时使用升压站主门，升压站内沿围墙混凝土道路可满足场内运输及施工需要。
施工所用电源升压站内检修箱接入，施工用水由场区内的自来水管道提供，可满足施工要求。
4、人员组织、分工及有关人员的资格要求4.1各种人员劳动力如下：4.2施工人员的资格要求：4.2.1所有进入施工现场的人员，必须经安全培训考试合格后持证上岗。
特殊工种如驾驶员、特殊机械操作员、电焊工等必须持有国家劳动部门颁发的有效证件上岗。
4.2.2所有施工人员应注意安全，按规程作业，听从指挥。
4.2.3所有施工人员必须从事过此类工作，并有一定的施工经验，具有较好的安全防范意识，做到懂规章，知安规，珍视自己和他人的生命安全。
4.2.4特殊工种及专业施工人员必须有合法的资质及国家颁发的有效施工证件。
施工人员应首先熟悉和掌握施工区域的环境及施工区域的危险因素，严禁盲目施工。
4.2.5施工人员必须服从施工管理人员及安全管理人员的指挥，严禁野蛮施工。
同时，施工人员有权拒绝任何对安全不利的不合理要求及指挥性违章。
4.2.6施工人员必须经安全培训持证上岗，并经安全技术交底后方可施工。
施工人员必须正确使用劳保用品，明确思想及职责。
4.2.7施工人员在施工时必须实行“一对一”结伴相互监护施工。
施工人员在酒后严禁进入施工现场。
严禁在施工现场吸烟和明火。
4.2.8施工人员严禁到与自己工作无关的场所闲逛或干与自己工作无关的事情。
5、所需的施工机械、工器具及要求5.1所需机械的种类及要求：5.2所用机械、工器具的安全施工要求：5.2.1现场所有施工机械必须性能良好，刹车、制动装置、润滑、转动系统及灯光系统良好。
现场使用的工器具必须有良好的工作性能，机械性能良好，电路系统运转正常，漏电保护系统灵活可靠。
5.2.2现场使用的电焊机工作性能良好，铭牌标识齐全，外接点有相应的标牌和编号。
电焊机放在干燥的场所，并有棚遮蔽，外壳接地可靠，裸露的导电部位和转动部分防护罩齐全。
电焊机应有单独的电源控制装置，直流焊机的电源应使用启动器控制。
一、二次线布置整齐，固定牢靠。
5.2.3现场的弯筋机、切筋机、无齿锯等其工作性能应良好，操作按钮灵活，漏电保护装置齐全可靠。
现场使用的小型电动工具应性能良好，经检查外壳无损害、无漏电并有标识合格证方可使用。
5.2.4现场使用的火焊工具必须性能良好，氧气、乙炔瓶必须有安全部门的检验合格证方可使用。
氧气、乙炔瓶应有防震圈。
两瓶间距离不得小于10m并有防晒棚及专用放置场所。
氧气、乙炔皮线质量合格，无磨损漏气现象，与氧气乙炔表连接牢固。
氧气、乙炔表经校验合格标识后使用，回火防止器、压力表、卸压装置和安全阀等性能正常可靠。
5.2.5所有电动工具的绝缘系统良好，并有良好的工作性能。
6、施工进度计划及要求根据招标文件工期要求，依据业主提供的竣工时间控制点，本着为业主着想，为工程负责的态度，我们在充分分析了本工程的特点及工作量的前提下，确定了以下工期。
7、施工工序、方法及要求7.1施工工序定位放线-----土方开挖-----地基处理-----垫层施工-----测量放线-----基础承台、连系梁钢筋-----支设模板-----承台、连系梁验收-----浇筑混凝土-----混凝土养护-----零米下柱段钢筋-----支设模板-----柱段验收-----浇筑混凝土-----混凝土养护-----模板拆模-----土方回填7.2结构施工方案及要求：7.2.1土方开挖根据图纸具体尺寸，由测量人员定出控制中心线，用白灰标出基坑开挖底口线，开挖时按照设计图纸并结合当地土质实际情况进行放坡。
开挖前确定高程控制点，对土质情况经常检查，做好记录。
所有开挖地基均采用大开挖，开挖后土质与设计不符时，需经有关人员处理，并做好隐蔽记录。
基坑挖好后，对坑底进行抄平、整修。
放好基坑中心线，并及时组织验槽。
挖土过程中必须先明确地下设施的走向、位置、标高。
机械开挖土方过程中，严禁野蛮施工。
如遇管道或电缆，对其采取措施后方可进行施工。
挖出的土方应按要求堆放，保证行车路线畅通，搞好文明施工。
离开基坑边缘拉设安全警戒绳。
7.2.2垫层施工垫层厚度为100mm厚C15混凝土,外模选用100mm×1200mm木模。
浇筑垫层前确保基坑内无杂物、虚土及扰动地基土。
为确保浇筑后的垫层平整，浇筑前在基础四角用钢筋头砸入地基土中，使钢筋头顶面标高与垫层顶标高齐平。
混凝土浇灌时，使用平板振动机振动，用木搓板搓平，使混凝土垫层密实，表面平整。
混凝土浇灌过程中，施工人员严格控制好标高和坡度，以便排水。
垫层浇灌完毕后需用直尺刮平，保证表面平整度在+10mm范围内。
7.2.3测量放线施工前将垫层顶部清理干净，由测量人员组织木工在垫层上放出基础中心轴线，并采用红油漆涂三角符号标志，经复核无误后交验收。
基础中心线经复核验收后，木工人员根据基础中心线分别将模板边线用墨线弹出，四角用红油漆三角符号标志，经复核无误后方可进行模板施工。
7.2.4脚手架搭设主控综合楼35kv配电室及SVG室上部结构施工设计搭设多排整体扣件式钢管脚手架支撑体系，根据结构形式和结构高度分层到顶搭设。
其中立杆纵距1200mm、横距1200，步距1500，所有排架梁底每隔800mm设置一道八字撑。
为加强排架的整体稳定性，施工上一层排架时，每段混凝土强度达到100％后，脚手架与框架梁柱增加连接点。
7.2.4.1 脚手架及脚手板的选材与规格a)钢管脚手杆统一采用φ48×3.5mm的钢管，钢管材质符合现行国家标准《碳素结构钢》（GB/T 700）中Q235-A级钢的规定。
长度以3m～6m及1m～2.5m为宜。
凡弯曲、压扁、有裂纹或已严重锈蚀的钢管，严禁使用。
b)扣件应有出厂合格证；凡有脆裂、变形或滑丝的，严禁使用。
扣件在螺栓拧紧力矩达65N.m时，不得发生破坏。
c)木脚手板应用5cm厚的杉木或松木板，宽度以20cm～30cm为宜，长度以不超过6m为宜。
凡腐朽、扭曲、破裂的，或有大横透节及多节疤的，严禁使用。
木脚手板材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。
7.2.4.2 排架搭设顺序脚手架的一般搭设程序为:摆放扫地杆（贴近地面的大横杆）—逐根竖立立杆，随即与扫地杆扣紧—装扫地小横杆并于立杆或扫地杆扣紧—安第一步大横杆（与各立杆扣紧）—安第一步小横杆—安第二步大横杆—安第二步小横杆—加设临时斜撑杆（上段与第二步大横杆扣紧，再装设两道连墙杆后可拆除）—第三、四步大横杆和小横杆—连墙杆—接立杆—加设剪刀撑—铺脚手板—安全网7.2.4.3立杆基础钢管脚手架基础必须平整夯实，现场搭设的脚手架一部分座落于基础承台上，一部分座落于回填砂上，回填完毕的砂必须达到图纸要求的压实系数，排架立杆必须支设在坚实、平整的地基上，立杆下端应垫上脚手板，进行统一标高找平,不得直接支撑在地面上，考虑到脚手架搭设高度比较高，在脚手板上放置100*100的铁板（铁板中心焊接一长度为100mm左右直径大于φ12的螺纹锚筋），排架底部必须设置纵横相连扫地杆（离地500mm）。
落地立杆必须垂直稳靠地放在脚手板上的铁板上。
设于坑边或台上时，立杆距坑、台的边缘不得小于1米，且边坡的坡度不得大于土的自然安息角，否则应做边坡的保护和加固处理。
脚手板必须铺放平实，不得悬空。
第一层横杆必须使用水准仪铺平。
凡立杆与立杆、立杆与横杆连结不牢的必须更换管件，重新搭设。
立杆基础外侧设置截面不小于20×20cm的排水沟，防止雨季因为存水过多浸泡地基造成排架不均匀沉降。
脚手架基础必须经验收合格后，才能进行脚手架的搭设。
脚手架基础必须经验收合格后，才能进行脚手架的搭设。
7.2.4.4立杆、横杆与剪刀撑本工程排架搭设立杆离柱侧400mm，横管层高采用1.5m，原则上立杆间距均为为1.2m，对应位置承重排架结构必须采取双钢管立杆或缩小间距等加强措施.接头必须采用对接扣件对接。
立杆上的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm；各接头中心距主接点的距离不应大于步距的1/3。
立杆搭接长度不应小于1m，不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
立杆顶端应高出一层顶板上皮高度1.5m。
随着排架的搭设及时设置剪刀撑，脚手架的两端、转角处以及每隔6根～7根立杆，应设支杆及剪刀撑。
