浮子流量计知识介绍解析
浮子流量计工作原理
浮子流量计工作原理浮子流量计是一种常用的流量测量设备，它主要通过浮子上升或下降的高度来反映流体流量的大小。
本文将从工作原理、结构特点和应用范围三个方面来详细介绍浮子流量计。
一、工作原理浮子流量计的工作原理基于浮力平衡原理。
当有流体通过管道时，浮子随着流体的流动而上下浮动，当浮子上浮时，流体从下方的进口进入浮子的内部，使得浮子受到上浮的浮力和下降的重力的平衡；当流量增大时，浮子会上升到一个更高的位置，流量减小时则下降到一个更低的位置。
通过读取浮子的高度，可以确定流体的流量大小。
二、结构特点浮子流量计主要由管道、浮子、导杆和读数机构等组成。
其中，管道是流体流过的通道，浮子则是用来反映流量大小的关键部件，导杆则起到引导和支撑作用，读数机构则用于读取浮子的高度。
浮子的形状和材质也有一定的要求，它需要具有足够的密度和体积，以便能够浮在流体中。
另外，为了保证测量的准确性和精度，浮子的形状和尺寸需要根据不同的流体性质和流量范围进行设计和选择。
三、应用范围浮子流量计具有简单、直观、可靠等优点，因此被广泛应用于工业生产、实验室研究和环境监测等领域。
它可以用于测量各种流体，包括液体、气体和蒸汽等，在石油化工、化学工业、食品加工、医药卫生等行业中都有广泛的应用。
浮子流量计还可以根据需要进行定制和改进，增加一些功能和特点，例如温度、压力、流速等的测量和显示，以及报警、控制和自动化等功能，可以满足不同领域和行业的需求。
浮子流量计是一种非常常用的流量测量设备，它的工作原理简单、结构紧凑、操作方便，具有广泛的应用范围和市场前景。
在实际使用中，需要根据具体情况选择合适的型号和参数，以达到最佳的测量效果和性能。
浮子流量计的工作原理
浮子流量计的工作原理
1 浮子流量计的简介
浮子流量计是一种经常被用作检测流体流量的仪器，它通常安装在流体的管道内部，使用可移动的小浮子驱动在流体流动中。
它可以通过检测浮子移动的距离，来准确地测量出管道内流体的流量。
2 工作原理
浮子流量计的工作原理主要基于液体的浮力原理，在流量计本体里，首先会安装一个可悬浮的小截面的浮子。
当一个流动的流体从流量计本体内部流过时，由于流体流动的惯性作用，使得浮子被拉向流体的正前方，而这正好相当于是流体流动中的一个死点，此时浮子便受到浮力的作用而立即被推向流体的流向的一侧，而根据时间和流量的关系，浮子会随着流动的时间而在流量计内部不断地往复移动，从而把流体的流量变换成机械信号。
比如浮子在一定时间内移动了一定距离，就说明流体在一定时间内流经流量计的流量就有一定的大小。
这样，浮子流量计就可以从探测到的机械信号中，精确准确地检测出流体的流量。
3 优点
浮子流量计具有结构简单、使用方便、性价比高、无需润滑等优点，可以在腐蚀性、温度极端大的环境中很好的作业，可以测量出狭窄分布的流量统计数据，可以安装在各种形状的管道上，具有轻巧的设计，可以测量各种稀薄的流体。
4 缺点
浮子流量计的缺点有：安装比较复杂，流体沉淀物易堵塞浮子的
移动，流量变化幅度不宜太大，流量计参数比较难调节和维护，流动
速度和压力在测量范围内要有一定的稳定性。
总之，浮子流量计是一种测量流体流量的高精度仪器，可以精确
准确地检测出流体的流量。
它具有结构简单、使用方便、无需润滑、
测量精度高等优点，可以在腐蚀性、温度极端大的环境中很好的作业，同时具有一定的缺点。
关于浮子流量计的优点和缺点介绍

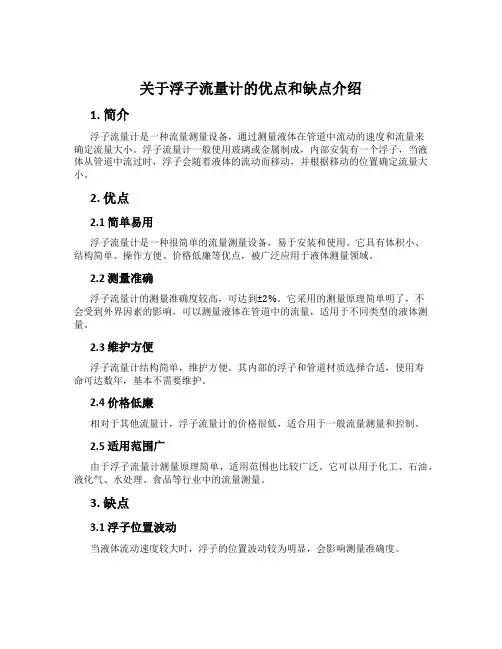

关于浮子流量计的优点和缺点介绍1. 简介浮子流量计是一种流量测量设备，通过测量液体在管道中流动的速度和流量来确定流量大小。
浮子流量计一般使用玻璃或金属制成，内部安装有一个浮子，当液体从管道中流过时，浮子会随着液体的流动而移动，并根据移动的位置确定流量大小。
2. 优点2.1 简单易用浮子流量计是一种很简单的流量测量设备，易于安装和使用。
它具有体积小、结构简单、操作方便、价格低廉等优点，被广泛应用于液体测量领域。
2.2 测量准确浮子流量计的测量准确度较高，可达到±2%。
它采用的测量原理简单明了，不会受到外界因素的影响，可以测量液体在管道中的流量，适用于不同类型的液体测量。
2.3 维护方便浮子流量计结构简单，维护方便。
其内部的浮子和管道材质选择合适，使用寿命可达数年，基本不需要维护。
2.4 价格低廉相对于其他流量计，浮子流量计的价格很低，适合用于一般流量测量和控制。
2.5 适用范围广由于浮子流量计测量原理简单，适用范围也比较广泛。
它可以用于化工、石油、液化气、水处理、食品等行业中的流量测量。
3. 缺点3.1 浮子位置波动当液体流动速度较大时，浮子的位置波动较为明显，会影响测量准确度。
3.2 粘度受限浮子流量计对液体粘度较为敏感，当粘度过大或者液体粘度发生变化时，测量准确度会降低。
3.3 需要定期维护虽然浮子流量计的使用寿命长，但是也需要定期对其进行维护和清洗，否则会影响其测量准确性。
3.4 受管径限制浮子流量计对管道的直径、长度、壁厚等参数有一定要求，因此在实际应用中需要针对具体管道的参数进行选型。
4. 结论综上所述，浮子流量计具有结构简单、价格低廉、测量准确、适用范围广等优点，但也存在浮子位置波动、粘度受限、需要定期维护、受管径限制等缺点。
因此，在选择流量计时，需要根据具体应用情况综合考虑各方面因素，并选择适合的流量计。
金属管浮子流量计特点
金属管浮子流量计特点1. 引言金属管浮子流量计是一种常用的流量测量仪表，广泛应用于工业领域。
它通过测量流体中的浮子位移来确定流体的流量。
本文将对金属管浮子流量计的特点进行详细介绍。
2. 原理金属管浮子流量计的工作原理基于阿基米德原理和波义耳定律。
当流体通过金属管时，产生的上升力将使浮子上升，同时根据波义耳定律，通过金属管的流体速度与截面积成反比。
通过测量浮子位移和金属管截面积，可以确定流体的流速和流量。
3. 特点3.1 高精度金属管浮子流量计具有较高的精度，能够满足对精确流量测量的需求。
其精度通常可达到±1%。
3.2 宽范围金属管浮子流量计适用于多种工况下的流体测量，包括气体和液体。
它能够在较宽的温度、压力范围内稳定工作。
3.3 耐腐蚀金属管浮子流量计采用耐腐蚀材料制造，能够在酸、碱等腐蚀性介质中长期使用。
这使得它在化工、石油等领域中得到广泛应用。
3.4 结构简单金属管浮子流量计的结构相对简单，主要由金属管、浮子和传感器组成。
这使得安装和维护相对容易，并且降低了故障率。
3.5 快速响应金属管浮子流量计的响应速度较快，能够实时反映流体的变化。
它适用于需要快速控制和调节的工艺过程。
3.6 高可靠性金属管浮子流量计具有较高的可靠性和稳定性，能够长期稳定地工作。
其结构简单且无移动部件，减少了故障发生的可能性。
3.7 易于维护金属管浮子流量计的维护成本较低。
由于其结构简单且无易损件，只需定期清洁和校准即可保持正常运行。
4. 应用领域金属管浮子流量计在许多领域中得到广泛应用，包括但不限于以下几个方面：4.1 化工工业金属管浮子流量计能够测量各种化工介质的流量，广泛应用于石油、化肥、涂料等行业中的生产过程控制和流量监测。
4.2 石油工业金属管浮子流量计可以用于石油开采、储运等环节中，实时监测油气的流量和质量，确保生产过程的安全和稳定。
4.3 制药工业金属管浮子流量计在制药行业中用于监测药液和溶液的流速，确保药物生产过程的准确性和可靠性。
浮子流量计知识介绍
h
孔板
Lx Lz Ly
孔板浮子流量计模型
2020/5/5
孔板
孔板浮子
8
传感器部分的工作原理
Fp+Fρ=FS
被测流体自下而上流过浮子流量传感器时，若FS大于G，浮子便上升。 浮子上升时，浮子和锥管间的环形面积随之增大，则环形面积处流体流
速下降，浮子上下截面压差降低，作用于浮子和导向杆上的升力FS随之 减少。
2020/5/5
15
天大泰和相关产品介绍
其他部件
100 100
衬PTFE磁过滤器结构
磁过滤器
磁过滤器结构
1
1.阻尼塞 2.阻尼管 3.浮子
2
3
2020/5/5
阻尼器
16
天大泰和相关产品介绍
技术参数
口径：DN15、DN25、 DN40、DN50 、DN65、 DN80、DN100 、 DN125、 DN150、DN200 共10种不同口径
2020/5/5
25
相关技术指标的计算公式（续）
2、回差计算公式
i
Q fi Qri Qm a x
100%
式中：Δi — 第 i个试验点回差； Qfi — 第 i个试验点正行程的Qi 值； Qri — 第i 个试验点反行程的Q i值； Qmax—流量测量范围上限值。
2020/5/5
26
相关技术指标的计算公式（续）
第一步， 安装浮子流量计，打开上游全开阀，缓慢打开调节阀，使 检定介质流过流量计，先排出气泡，等稳定后调节下游调节阀，使浮 子升到要检定的流量点。
第二步，在量程范围内，均匀选择11个流量点，分别测量正、反量程 下传感器的旋转角度，对正、反量程角度取平均值后，根据平均值α 刻度浮子流量计。
金属管浮子流量计原理及作用
金属管浮子流量计原理及作用金属管浮子流量计是一种常用的流量测量仪表，通过测量流体中的浮子位置来确定流量大小。
它主要由金属管、浮子、转动部件、传感器和显示仪表等组成。
本文将详细介绍金属管浮子流量计的原理及作用。
一、原理：金属管浮子流量计的原理基于阿基米德定律和浮力原理。
当流体通过金属管时，由于管道的收缩、扩张或弯曲等结构，流体速度发生变化，导致压力变化。
浮子受到流体的压力作用，会上下浮动，浮子的位置与流体流量成正比关系。
通过测量浮子的位置，我们可以确定流体的流量大小。
金属管浮子流量计的转动部件通常采用磁性材料，当浮子位置变化时，转动部件也会相应变动。
传感器通过感应转动部件上的磁场变化，将其转化为电信号。
这个电信号经过处理后，可以转化为流体流量的显示值。
二、作用：金属管浮子流量计在工业生产中具有重要的作用，主要体现在以下几个方面：1. 测量功能：金属管浮子流量计可以对液体或气体的流量进行准确测量。
通过测量流体的流量，我们可以掌握生产过程中液体或气体的用量、消耗情况，以便进行生产计划和物资调配。
2. 控制功能：金属管浮子流量计可以与控制系统连接，实现对流体流量的自动控制。
当流量达到设定值时，控制系统可以自动调节流体的供应或排放，以保持流量的稳定。
3. 报警功能：金属管浮子流量计可以设置上下限报警值，当流体流量超出预设范围时，会触发报警信号，提醒操作人员及时采取措施，防止事故发生。
4. 监测功能：金属管浮子流量计可以实时监测流体的流量变化，并将数据传输给监控系统。
通过对流量的监测，我们可以及时发现流体管路的异常情况，如堵塞、泄漏等，从而采取相应的维修措施。
5. 安全保护功能：金属管浮子流量计可以监测流体的流量，当流量异常大或异常小时，可以及时停止设备运行，避免设备的过载或空转，从而保护设备的安全运行。
金属管浮子流量计是一种可靠、准确的流量测量仪表，广泛应用于石油、化工、冶金、电力等行业。
它通过测量浮子位置来确定流体流量大小，具有测量功能、控制功能、报警功能、监测功能和安全保护功能等作用。
关于浮子流量计的优点和缺点介绍
关于浮子流量计的优点和缺点介绍浮子流量计是一种常用的流量测量仪表，以其简单、可靠、准确等特点，在工业生产和实验室中得到了广泛应用。
接下来，我将详细介绍浮子流量计的优点和缺点。
浮子流量计的优点主要包括：1.测量范围广：浮子流量计可以广泛应用于各种液体和气体的流量测量，涵盖了大部分工业和实验室中的流量测量需求。
同时，根据不同需求，可以选择不同的流量计型号和测量范围。
2.流体通道阻力小：浮子流量计采用的结构设计较为简单，内部流体通道阻力较小。
这意味着测量过程中能减少流体压力损失，并且不会对流体的流动性产生显著影响。
因此，浮子流量计常用于对流体压降要求较低的场合。
3.安装和维护简单：浮子流量计的安装和维护通常相对简单。
由于其结构简洁，清洗和维护的要求较低。
此外，浮子流量计的结构和原理也易于理解和操作，可以快速进行校准和调整。
4.成本相对较低：相对于其他流量计，如电磁流量计和超声波流量计等高级仪表，浮子流量计的成本较低。
这使得浮子流量计成为大部分中小型企业和实验室中的常用流量计。
不过，浮子流量计也存在一些缺点，包括：1.精度受限：浮子流量计的测量精度相对较低。
由于受到浮子的形状、质量和材质等限制，其测量误差较大，通常在5%到10%之间。
因此，在对流量测量精度要求较高的场合，浮子流量计可能无法满足需求。
2.受流体性质限制：浮子流量计在测量过程中受到流体性质的限制。
例如，测量粘度较大的液体或颗粒含量较高的液体时，由于浮子易受阻塞或粘结，可能会导致测量不准确或无法正常工作。
3.受流体温度和压力影响：浮子流量计的测量精度和稳定性受到流体的温度和压力的影响较大。
当流体温度和压力发生变化时，需对测量结果进行修正或校准，以保证测量准确性。
4.测量范围受限：浮子流量计的测量范围受到其结构和浮子的尺寸等限制。
对于大流量的测量需求，浮子流量计可能无法满足要求，需要选择其他更适合的流量计。
综上所述，浮子流量计具有安装和维护简单、成本较低的优点，广泛应用于各种液体和气体的流量测量。
浮子式流量计原理
浮子式流量计原理
浮子式流量计是一种常用的流量测量设备，它通过测量流体中浮子的升降来确定流体的流量。
以下是浮子式流量计的原理：
1. 测量管道：浮子式流量计通常安装在流体管道中，流体通过管道时会对浮子产生作用力，使其上升或下降。
2. 浮子：浮子是浮子式流量计的核心部件。
它通常是一个轻质的圆柱形或圆锥形物体，由于浮力的作用，在流体中能够上浮或下沉。
浮子的密度与流体的密度相比较小，因此可以在流体中浮动。
3. 测量刻度：在测量管道上设有刻度线，用于标记流量的变化。
刻度线的位置与浮子的升降位置相对应，可以直观地显示流量的大小。
4. 浮子受力：流体通过管道时，会对浮子产生上浮的浮力，同时也会有重力作用向下拉扯浮子。
当流体流速增大时，浮力增加，使浮子上升；当流速减小时，浮力减小，浮子下降。
浮子的上升或下降程度与流速成正比。
5. 测量结果：根据浮子的升降位置，可以通过刻度线来读取流量值。
通常，流量计的刻度是经过校准的，可以直接读取流体的流量值。
需要注意的是，浮子式流量计在使用时要考虑流体的密度、黏度和温度等因素对浮子测量的影响。
此外，对于高精度和高压的应用，可能需要进行更精确的校准和修正。
因此，在选择和使用浮子式流量计时，需要根据实际情况进行综合考虑和合理使用。
浮子流量计原理
浮子流量计原理涡街浮子流量计原理1、浮子流量计基本原理浮子流量计是一种基于流体动力学的流量测量仪表，采用的原理是利用流体的流动，利用流体的压力差影响悬浮体的浮力，并以此反映出流量的大小。
浮子流量计主要由管路、浮子及浮子涡衅控制器组成，它通过对流体流量进行非接触式测量，可以获取流速、流量及总累积量，数据将高精度存储。
2、涡街浮子流量计工作原理涡街浮子流量计是基于流体动力学原理，以涡街浮子作为流量传感器，采用半空间空间三维测量方法，使用涡街概念设计的流量传感器，在其前端安装了一个涡街浮子（或称为定位器），能够准确稳定地定位流体的位置，以涡街概念来检测流体的流量。
在涡街概念的意义中，流场中心的流动形成一个涡街，这种涡街的形状及强度均是相关系数和流量大小的函数。
根据涡街强度与流量的联系，涡街浮子流量计便可用于测量流量。
3、涡街浮子流量计优点（1）涡街浮子流量计采用非接触式测量，可以有效避免流体特性及各种杂质对测量结果的影响，具有比较高的精度和稳定性。
（2）涡街浮子流量计可以测量流速、流量和累积量，可以精确测量瞬态和持续性的流体，流量计适用于各类液体的流量测量，尤其适用于高粘性液体、介质含量高的流体以及悬浮介质的测量。
（3）涡街浮子流量计数据成像快，有效降低测量误差，能够连续、实时地测量流量大小，便于微机控制，可用于流体自动控制系统，可实现流量的远程监控及控制。
4、涡街浮子流量计的应用涡街浮子流量计的应用涵盖了石油、化工、食品等液体自动化流量控制领域，能够实现新颖的供水管理，增强采购、生产、加工的自动控制，为新的供水系统及液体介质所有流量应用提供有效的支持。
此外，涡街浮子流量计还可以应用于水处理设施、输水工程、排污管线及其他液体存在的工业生产领域，满足用户对流量控制精度的需求。
浮子流量计使用方法
浮子流量计使用方法浮子流量计是一种常用的流量测量设备，广泛应用于各个行业中。
本文将介绍浮子流量计的使用方法，以帮助读者更好地了解和操作这一设备。
一、浮子流量计的结构和原理浮子流量计由流量计本体、浮子和指示器组成。
其工作原理是根据浮子受到流体作用力的大小来测量流量。
当流体通过流量计时，浮子会随之上升或下降，指示器会相应地显示流量大小。
二、检查和准备在使用浮子流量计之前，首先需要检查设备是否完好无损。
检查流量计本体、浮子和指示器是否有损坏或松动现象，确保设备安装牢固。
三、安装设备1. 确定流体流向：在安装浮子流量计之前，需要确定流体的流向，确保设备安装正确。
一般来说，流体的流向应与浮子流量计上的箭头方向一致。
2. 安装位置：选择一个合适的位置安装浮子流量计，确保其能够正常工作并方便读取指示器的数值。
同时，也要注意设备的防护措施，避免外界因素对设备造成损坏。
四、校准浮子流量计在使用浮子流量计之前，需要进行校准，以确保其测量的准确性。
校准浮子流量计的方法有多种，可以根据具体的设备和要求来选择适合的方法。
五、操作流程1. 打开阀门：在测量之前，需要打开流体流动的阀门，确保流体能够顺利通过浮子流量计。
2. 观察指示器：当流体通过流量计时，浮子会受到流体作用力的影响而上升或下降。
此时，可以观察指示器上的刻度，读取流量数值。
3. 记录数据：根据指示器上的刻度，记录流量数值。
可以根据需要选择手动记录或使用数据采集系统进行自动记录。
4. 关闭阀门：测量结束后，需要关闭流体流动的阀门，停止流体通过浮子流量计。
六、注意事项1. 清洁维护：定期对浮子流量计进行清洁和维护，确保设备的正常运行和准确测量。
2. 防止堵塞：避免流体中含有颗粒物质，以防止浮子流量计的堵塞。
3. 防止震动：在安装设备时，要注意避免设备受到震动或振动，以免影响测量结果的准确性。
4. 定期校准：定期对浮子流量计进行校准，以确保测量结果的准确性和稳定性。
浮子流量计使用方法
浮子流量计使用方法一、浮子流量计简介浮子流量计是一种常用的流量测量仪器，通过测量流体中浮子的位置变化来确定流量大小。
它主要由流量计本体、浮子、测量管道和传感器等组成。
浮子流量计广泛应用于化工、石油、冶金、环保等领域，以及液体、气体等介质的流量测量。
二、浮子流量计使用前的准备工作1.检查浮子流量计的外观是否完好，是否有破损或漏气现象。
2.确认浮子流量计的规格型号是否符合实际需要。
3.检查浮子流量计的安装位置和管道连接是否正确。
三、浮子流量计的安装步骤1.选择合适的安装位置，确保流体能够顺利通过浮子流量计。
2.根据浮子流量计的规格型号，选择合适的接头和密封件，进行连接。
3.将浮子流量计与管道连接，确保连接紧固可靠，不漏气、不漏液。
4.根据实际需要，安装传感器，连接电源和信号线。
四、浮子流量计的使用方法1.打开流体供应阀门，使流体进入浮子流量计。
2.观察浮子的位置变化，可以通过裸眼或配备的显示屏进行实时监测。
3.根据浮子的位置，可以确定流体的流量大小。
通常，浮子越高，表示流体流量越大；浮子越低，表示流体流量越小。
4.根据需要，可以通过调节流体供应阀门的开度，来控制流体的流量。
五、浮子流量计的注意事项1.在使用浮子流量计前，应确保浮子流量计的内部清洁，避免杂质或颗粒物对测量结果的影响。
2.浮子流量计的安装位置应尽量避免有振动或冲击的环境，以免影响测量精度。
3.浮子流量计的使用温度范围、压力范围等参数应符合实际需求，以免损坏仪器或影响测量准确性。
4.定期对浮子流量计进行校准和维护，确保其长期稳定可靠的工作。
六、浮子流量计的优缺点1.优点：浮子流量计结构简单，使用方便，适用于大多数介质的流量测量；测量范围广，测量精度高；成本相对较低。
2.缺点：对流体的压力、温度和粘度等参数有一定的限制；需要定期维护和校准，以确保测量结果的准确性；不适用于高压、高温和腐蚀性介质的流量测量。
七、浮子流量计的应用领域1.化工工业：浮子流量计广泛应用于化工工业中，用于测量各种液体和气体的流量，如酸、碱、溶剂等。
金属浮子流量计原理
金属浮子流量计原理
金属浮子流量计是利用浮子在流体中受到的浮力和阻力的平衡，来测量流体流量的一种仪器。
其原理为：当流体通过管道流动时，测量管道中流体的流量。
在金属浮子流量计中，测量管道的一侧连接有浮子，浮子上配有一个磁性体。
流体通过管道时，浮子受到流体的作用力而上升或下降。
同时，管道的另一侧装有磁感应装置，可以检测到浮子上的磁性体。
当浮子受到流体作用力向上升起时，磁感应装置能够检测到磁性体，并转换为电信号。
电信号经过处理后可以反映出流体的流量。
流体的流量与浮子的位置有关，通过测量浮子的位置来计算流体的流量。
值得注意的是，浮子受到流体作用力的平衡是通过调整浮子上的重力和浮力来实现的。
具体来说，在流体中浮动的浮子受到上升浮力和下降重力的作用。
当流体的流速增加时，浮子受到的上升浮力增大，而下降重力不变，浮子的位置也相应上升；当流体的流速减小时，浮子受到的上升浮力减小，而下降重力不变，浮子的位置下降。
通过测量浮子的位置变化，可以精确地计算出流体的流量。
金属浮子流量计具有结构简单、测量范围广、精度高等优点，因此在工业生产和实验室中被广泛应用于流体流量的测量。
浮子流量计不同分类的标准解析 流量计技术指标
浮子流量计不同分类的标准解析流量计技术指标浮子流量计不同分类一、按锥形管材料分类类型1.透明锥形管浮子流量计透明锥形管材料用得较多的是玻璃，无导向结构仪表测量气体时操作不慎，玻璃管易被击碎；还有用透明工程塑料如聚苯乙烯、聚碳酸酯、有机玻璃等制成，具有不易击碎之优点。
2.金属管锥形管浮子流量计与透明锥形管浮子流量计相比，可用于较高的介质温度和压力，且无玻璃管浮子流量计锥管被击碎的潜在危险。
图3所示典型结构是锥形管与壳体制成一体结构，也有锥管套入壳体的分离结构，改变流量规格只要调换不同圆锥角的锥管，使用较为灵便。
二、按被测流体分类类型分为液体用、气体用和蒸汽用3种。
实际上大部分浮子流量计同一仪表可用于液体也可用于气体，结构上是通用的。
只是我国浮子流量计行业标准等（如JB/T 6844-93）规定流量上限Qmax必须符合（1，1.6，2.5，4或6）×10nL/h的要求（n为正负整数或零），为液体（以水为代表）设计的仪表用于气体（以空气为代表）时，不符合上述要求，只能为气体另行设计浮子和锥管，就分成液体和气体两种系列。
国外有些制造厂同一仪表并列液、气两种流体的流量范围，当然流量值就不可能都是圆整值；国内有些型号仪表也采用本办法。
但是液体用和气体用设计还是有区别的，例如气体仪表浮子设计得较轻，防浮子振荡跳动的阻尼件结构各异等。
测量蒸汽只能用专门设计的金属管浮子流量计或在标准型仪表上加装附加构件，例如增加带散热片的液体阻尼件，以减少浮子跳动；与指示转换部分连接处隔以散热片。
我们都知道，质量流量计可以直接准确的测量流体的质量，以及密度跟温度。
在质量流量计的使用中，只有保证质量流量计不受干扰因素的影响，测量出来的结果才会更加。
天辰博锐的我总结了质量流量计测量中的干扰因素及处理方法，现在分享给大家。
1、振动对质量流量计准确度的影响。
处理方法：避免振动干扰，如果实在无法避免，应采取隔离措施，使流量计与振动干扰源隔离。
金属管浮子流量计
25000 30000 40000 50000 60000 80000 100000
100000 125000
125000 150000
200000
300000
600 800 1000 1200 1600 2000 2500 3000
-
2500 4000
１
北京空港北光仪表有限公司
ｆ ｂ
传感器
图1 法兰 浮子
测量管
图2
阻尼装置 对于不稳定气体或者压力 变化较大（或频繁）的气 体，可在锥形测量管内安 装一套阻尼装置，这样可 以有效地防止浮子在工作 中发生抖动或不稳定。该 装置自我定位，寿命长久。
图3
Φ
ｎ－ Φ
Φｋ ΦＤ
图7
标准型
夹套型
F56/M7 金属管浮子流量计
3000 -
-
-
浮子材料：1 CrNi stell,Hc 2 PTFE,PVDF,Ti
压力损失 kPa （低压损与商家协商定货）
1
2
1.5
-
1.5
-
1.5
-
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
3.0
1.5
3.0
1.5
3.0
3.0
3.0
45.0 48.0
46.0 50.0
60.0 60.0
1.5 1.5 1.5 1.5 3.0 3.0 3.5 3.5
-
3.0 3.5 4.0 3.5 4.0
金属管浮子流量计及涡轮流量计的产品说明解析
HX系列金属管浮子流量计概述金属管浮子流量计(金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点，它可用来测量被体、气体以及蒸汽的流量，特别适宜低流速小流量的测量。
多年来，金属管浮子流量计以其优良性能和可靠性，以及较好的性能价格比，在石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。
二、测量原理HX系列金属管浮子流盘计主要由两大部分组成: 传感器和指示器。
传感器主要由连接法兰、测量锥管、浮子和上下导向器组成:指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。
在垂直的锥形测量管内，有一可上下移动的测量部件—浮子(右图)，当流体自下而上通过锥形管时，浮于受到流体的作用力，沿锥形管向上移动。
当流体的流盘增大时，浮子的位移量增大:反之，流体的流量减少时，浮子的位移量变小。
也就是说，流体流莹的大小，决定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。
当流体的流量保持在一个恒定的流量Q 时，浮子也处于一动平衡状态，停留在锥形管中的一位置h，此时，浮子和锥形管之间的环形面积保持恒定。
浮子受到三个力的作用:浮子的重力G，浮子受到的浮力F，帘子受到流体的作用力P，这三个力达到平衡。
根据流体动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采用可变面积测量流量的原理。
在浮子的内部，镶嵌一高性能永久磁体，当浮子处于平衡位置时，在浮子周围形成一均匀而稳定的磁场。
在锥形管的外面，安装一磁传感器，这样，就能将测量管内浮子的直线位移通过非接触形式传递到指示器中，通过检测和处理后，最终显示在指示器刻度盘上或输出相应的标准 4 - 20mA电流信号。
三、功能特点•适用于小口径和低流速介质流量测量•对于直管段要求不高•双行液晶同时显示瞬时/累积流盘，带背光•全金属结构适用高温、高压和强腐蚀性介质•可用于易燃、易爆危险场合•带有数据恢复，数据备份及掉电保护功能•工作可靠，维护量小，寿命长•较宽的量程比10:1•指示器上有键盘，操作设置方便•非接触磁藕合传动•可选直流、交流或电池供电•二线制可具有上下限继电器报警功能四、技术参数流量范围：通径(mm)流量范围压力损失KPa 水L/h 空气m3/h 水空气常规型防腐型常规型/防腐型常规型防腐型15 2.5-254.0-406.3-632.5-254.0-406.3-630.07-0.70.11-1.10.18-1.86.56.56.65.55.55.67.17.27.3▲流量计口径DN15. DN25 ，DN50，DN80 ，DN100 ，DN150 (其它口径请与制造商协商)▲流量范围液体: 1.0 - 150000L/h 气体: 0.05 - 3000m3/h▲量程比10 : 1，20 : 1 (特殊) ▲精度 1.5 级，1.0 级(特殊)▲压力等级DN15 、DN25、DN50 : 4.0MPa (最大20MPa)DN80 、DNIOO 、DN150: 1.6MPa(最大: DN80: 10MPa; DNIOO: 6.4MPa; DN150: 4 .0MPa)▲介质温度标准: -30'C - + 120'C，高温: 120'C - 350'C ;四氟衬里不得高于80℃▲供电电源24VDC (12 - 36VDC) 、锂电池供电、220VAC▲输出信号二线制: 4 - 20mADC、4 - 20mADC+HART协议可选继电器报警，触点熔量。
远传金属浮子流量计原理
远传金属浮子流量计原理一、引言远传金属浮子流量计是一种广泛应用于工业现场的流量计，它主要通过金属浮子的上下浮动来测量液体或气体的流量。
本文将详细介绍远传金属浮子流量计的原理。
二、仪器结构远传金属浮子流量计主要由以下几个部分组成：1. 测量管：用于容纳流体，通常为圆形或矩形截面。
2. 金属浮子：通常为球形或圆柱形，材料可以是不锈钢、铜等。
3. 传感器：用于检测金属浮子的位置，通常采用霍尔元件或电容式传感器。
4. 支架和固定装置：用于支撑和固定仪器。
5. 远传模块：将信号转换为数字信号，并通过无线或有线方式进行数据传输。
三、原理分析1. 原理概述远传金属浮子流量计主要利用金属浮子在液体中上下移动时所受到的阻力来判断液体的流速。
当液体从管道中通过时，它会推动金属浮子向上移动。
当液体流速增加时，金属浮子所受到的阻力也会增加，从而导致它上升的速度变慢。
反之，当液体流速减小时，金属浮子所受到的阻力也会减小，从而导致它上升的速度变快。
2. 测量原理远传金属浮子流量计主要采用差压法进行测量。
当液体通过管道时，由于管道中存在一定的阻力，因此在管道两端会形成一个差压。
这个差压与液体流量成正比关系。
将差压信号转换为电信号后，再通过传感器检测金属浮子的位置变化，并将其转换为电信号进行处理。
3. 传感器原理远传金属浮子流量计通常采用霍尔元件或电容式传感器进行检测。
霍尔元件是一种基于霍尔效应工作的电子元件，可以将磁场变化转换为电信号输出。
当金属浮子移动时，它会改变周围磁场的强度和方向，从而引起霍尔元件输出电信号。
电容式传感器则利用了金属浮子与管壁之间形成的电容变化来检测金属浮子的位置。
当金属浮子移动时，它与管壁之间的电容会发生变化，从而引起电信号输出。
4. 远传模块原理远传模块主要用于将信号转换为数字信号，并通过无线或有线方式进行数据传输。
它通常由微处理器、无线模块、存储器等组成。
当传感器检测到金属浮子位置变化时，它会将信号发送给微处理器进行处理，并将处理后的结果存储在存储器中。
金属管浮子流量计的工作原理
金属管浮子流量计的工作原理1. 什么是金属管浮子流量计1.1 简单介绍大家好，今天咱们来聊聊金属管浮子流量计。
听到这个名字，可能有人会觉得有点高大上，但实际上，它就是一种用来测量液体或气体流量的工具。
简单说，就是让我们知道“水流得快不快，气流得猛不猛”的小助手。
想象一下，早上洗脸的时候，水管的水流量是不是刚刚好？太小了可不行，太大了又怕打湿衣服，这就是流量计的功劳！1.2 工作原理这玩意儿的工作原理其实挺简单的。
它的核心是一根金属管，管里面有个浮子。
浮子就像是一个小小的气球，在水中漂浮。
当流体流过的时候，流速越快，浮子就被冲得越高。
这个原理听起来有点像我们在游泳池里玩水漂，水流大了，浮子就“咕咚”一下升上去了。
根据浮子的高度，我们就能精准地读出流量。
是不是感觉有点意思？2. 金属管浮子流量计的优点2.1 精度高金属管浮子流量计的优点可多着呢！首先，它的精度非常高。
无论是测水流还是气流，它都能给你一个靠谱的读数。
就像你在菜市场买菜，摊主总是会给你称得正正好好，这种感觉就是金属管浮子流量计带给我们的安心。
2.2 适应性强其次，这个流量计对各种流体的适应性也很强。
无论是热水、冷水，还是一些化学液体，它都能很好的工作。
想象一下，如果你在厨房做菜，锅里边的水一会儿沸腾，一会儿又凉下来，金属管浮子流量计照样能精准测量，真是个厨房好帮手！这玩意儿就像是你家里的万能遥控器，啥都能用，真是不可或缺。
3. 注意事项3.1 安装要点不过，虽然金属管浮子流量计这么厉害，但在安装的时候也得注意点。
首先，管道要保持水平，别把它装得歪歪扭扭的，搞得浮子也跟着“跳舞”。
还有，流量计前后要保持一定的直管段，这样才能让流体流得更顺畅，不然浮子可能就没办法正常工作了。
3.2 维护保养最后，定期的维护也是不能忽视的。
就像咱们的汽车需要保养一样，流量计也得时不时检查一下，确保它的“身体”健康。
比如说，检查有没有污垢堵塞，浮子是不是活动自如，都是非常重要的。
金属管浮子流量计的介绍
金属管浮子流量计的介绍金属管浮子流量计是一种常见的流量测量装置，广泛应用于石油、化工、冶金、轻工、环保等行业中。
它可以测量介质在管道中的流量，是一种简单、准确、可靠的流量计。
本文将对金属管浮子流量计的原理、结构、工作特点、优点和缺点进行分析介绍。
一、原理金属管浮子流量计的测量原理主要是利用了“浮力原理”和“安培力原理”两个基本物理原理。
具体来说，就是将介质的流量通过一个金属管，浮子随着流体的流动而上下移动，从而实现对流量的测量。
浮子上下移动产生的位置变化将会影响电流的变化，这里涉及到了“安培力原理”。
根据安培力的定义，当电流通过导体时，会产生一个磁场，在磁场作用下，导体将受到一个力的作用。
而浮子就是一个导体，当流体流过金属管时，浮子会随着流动而上下移动，于是电流的大小也会发生变化。
通过检测电流的变化，就可以得到流量的信号了。
二、结构金属管浮子流量计的主要结构包括进口、阀门、金属管、浮子以及感应器等主要组成部分。
其中，进口和出口的管道与金属管连接，阀门用于调节流速。
整个结构简单且紧凑，易于维护。
三、工作特点金属管浮子流量计具有以下几个显著的工作特点：1.适用范围广：金属管浮子流量计适用于多种介质（包括气体或液体）、多种管道规格和流量范围。
2.高精度：由于其结构简单、工作稳定，且对流体的扰动小，使其具有高精度的测量性能。
3.防堵塞：浮子可以有效地抵御介质中的颗粒和杂质，同时利用锥形管道设计，使流体流动更加平稳，从而有效地防止管道堵塞现象的出现。
4.易于维护：金属管浮子流量计由较少的部分组成，易于拆卸和清洗。
四、优点根据以上的介绍，金属管浮子流量计具有以下几个优点：1.精度高：由于其结构简单，信号稳定，流体的波动幅度小，可以达到较高的测量精度。
2.适应性强：金属管浮子流量计可以广泛应用于各种介质、流量和温度范围，大大减少了垂直安装时的干扰。
3.维护成本低：因为其结构较简单，几乎不需要维护，减少了维护成本和故障率，为用户带来实惠和便利。
浮子流量计介绍
浮子流量计介绍什么是浮子流量计？浮子流量计是一种常见的流量测量设备，用于测量液体或气体在管道中的流量。
它通过测量浮子的位置来确定流体的流速。
浮子流量计由管道、浮子、杆、轴承和流量指示器等组成。
工作原理浮子流量计的工作原理基于浮力与重力的平衡关系。
当流体通过管道时，浮子被流体推动，浮子的位置随着流速的变化而变化。
浮子的上升和下降运动与流体流过管道的速度成正比。
浮子的位置通过杆与指示器相连，指示器显示流量大小。
主要组成部分1.管道：浮子流量计的核心部分，用于导引流体流过。
2.浮子：浮子是浮子流量计中的关键部分，它的浮力决定了它在流体中的位置。
浮子通常由轻质材料制成，例如塑料或不锈钢，以确保它能够浮在流体中。
3.杆：杆连接浮子和指示器，它将浮子的位置转换为流量大小的指示。
4.轴承：轴承用于支持杆的转动，以确保指示器的灵活运动。
5.流量指示器：流量指示器用于显示流速，通常是通过一个刻度盘或数字显示。
优点和应用浮子流量计具有以下优点： - 相对简单的结构，易于维护和安装。
- 准确度较高，适用于大多数工业应用。
- 价格相对较低。
浮子流量计广泛应用于各个工业领域，例如： - 石油化工：用于测量液体或气体在管道中的流速，例如石油、天然气或化学品。
- 煤矿行业：用于测量水或气体的流速，例如水力输送管道或风机的风量调节。
- 电力行业：用于测量冷却水或蒸汽的流速，以确保设备的正常运行。
- 食品加工：用于测量液体或气体在食品加工过程中的流速，例如牛奶、果汁或气体。
- 污水处理：用于测量污水或废水的流速，以控制处理过程和监测水质。
注意事项在选择和使用浮子流量计时，有几个注意事项需要注意： 1. 确定流量范围：在选择浮子流量计时，需要确保所选择的设备能够覆盖所需的流量范围。
2. 确定流体特性：不同的浮子流量计适用于不同的流体介质，例如液体或气体。
3. 安装位置：浮子流量计的准确度可能会受到外部干扰的影响，因此需要选择适当的安装位置，以确保准确性。
浮子流量计原理
浮子流量计原理浮子流量计是一种常用的流量测量仪器，它利用浮子在流体中的上下运动来测量流体的流量。
它主要由管道、浮子、测量装置等部分组成。
在浮子流量计中，浮子的位置随着流体流量的变化而变化，通过对浮子位置的监测，可以准确地测量流体的流量。
下面我们来详细了解一下浮子流量计的原理。
首先，浮子流量计的管道部分是由一根直径较大的管道和一根直径较小的管道组成的。
流体从直径较大的管道进入，经过缩径后再流出。
这种设计可以使流体的速度增加，从而推动浮子的上下运动。
其次，浮子是浮子流量计中的核心部件。
浮子通常是一个中空的金属球体，它在流体中的位置是随着流量的变化而变化的。
当流体的流量增加时，浮子会向上升起；当流体的流量减小时，浮子则会下沉。
通过监测浮子的位置，就可以得知流体的流量信息。
测量装置是浮子流量计中另一个重要部分。
它通常由一个指针和刻度盘组成。
当浮子上升或下沉时，测量装置会记录下相应的位置，指针会指向相应的刻度，从而显示出流体的流量信息。
浮子流量计的原理可以用一个简单的物理公式来描述，Q=K√(ΔP/ρ)，其中Q代表流量，K代表流量系数，ΔP代表压力差，ρ代表流体密度。
这个公式表明了浮子流量计测量流体流量的方式，通过测量流体通过管道时的压力差，从而得知流体的流量。
总的来说，浮子流量计的原理是基于浮力和阻力的平衡关系。
当流体的流量增加时，浮子受到的浮力增加，从而上升；当流体的流量减小时，浮子受到的浮力减小，从而下沉。
通过监测浮子的位置，就可以得知流体的流量信息。
浮子流量计原理简单易懂，通过对浮子位置的监测，可以准确地测量流体的流量。
它在工业生产中有着广泛的应用，是一种非常重要的流量测量仪器。
希望通过本文的介绍，能够对浮子流量计的原理有更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/10/23
15
天大泰和相关产品介绍
其他部件
100 100
衬PTFE磁过滤器结构
磁过滤器
磁过滤器结构
1
1.阻尼塞 2.阻尼管 3.浮子
2
3
2020/10/23
阻尼器
16
天大泰和相关产品介绍
技术参数
口径：DN15、DN25、 DN40、DN50 、DN65、 DN80、DN100 、 DN口径
2020/10/23
3
浮子流量计的结构
由传感器和转换器两部分组成
传感器
转换器 传感器
q 8 8 8 8 8 t/h 瞬时 m 3/h
88 8888 88
t m
3
累计
F
80
185
转换器
转换器
146 250
146 250
185
80
传感器
2020/10/23
4
第一章
浮子流量计的结构
浮子流量传感器结构示意图
2020/10/23
10
转换器部分的工作原理
角位移金属浮子流量计基本原理
浮子内嵌磁钢，与管体外一端嵌有小磁钢的机械连杆机构形成内外磁路耦 合。流量变化时，内磁钢随浮子上下移动，引起外磁钢的位移，连杆随之 转动一定角度，从而将浮子的直线位移h转换为连杆的角度位移θ 。
利用电容角位移传感器将其角度θ的变化转换为电容值的变化，再经信号 处理电路将电容值的变化转化为电压信号，最终使检测电路的输出信号幅 值反映流体瞬时流量的大小。
第一步， 安装浮子流量计，打开上游全开阀，缓慢打开调节阀，使 检定介质流过流量计，先排出气泡，等稳定后调节下游调节阀，使浮 子升到要检定的流量点。
第二步，在量程范围内，均匀选择11个流量点，分别测量正、反量程 下传感器的旋转角度，对正、反量程角度取平均值后，根据平均值α 刻度浮子流量计。
第三步，在水流量标准实验装置上检定该流量计，选取qmin、0.25qmax 、0.4qmax、0.7qmax和qmax共5个流量点，每个流量点正、反行程各检定 3次，分别计算各测量值在正、反量程下的算术平均值。其中qmin代表 量程下限、qmax代表量程上限。
测量范围：水 2.5～200,000 L/h； 空气 0.07～5,000 m3/h (0.1013MPa ，20℃)。
量程比：标准型: 10:1 特殊规格的流量计需另选 精度等级： 1.0级、1.5级 压力等级：1.6MPa、2.5MPa、4.0MPa、其他 介质温度：-80℃~+250℃（内衬氟塑料流量计流体温度为
4～20mA，A、C型两线制，D型三线制。 仪表高度：250mm
2020/10/23
18
内容提要
结构与工作原理 天大泰和相关产品介绍 检定流程 流量计选型 应用领域 安装使用中需要注意的问题 常见故障及维护
2020/10/23
19
第二章
标准装置
实验装置
2020/10/23
20
浮子流量计的检定流程
7
浮子流量计的结构
h
孔板
Lx Lz Ly
孔板浮子流量计模型
2020/10/23
孔板
孔板浮子
8
传感器部分的工作原理
Fp+Fρ=FS
被测流体自下而上流过浮子流量传感器时，若FS大于G，浮子便上升。 浮子上升时，浮子和锥管间的环形面积随之增大，则环形面积处流体流
速下降，浮子上下截面压差降低，作用于浮子和导向杆上的升力FS随之 减少。
设计与磁阻元件配套的硬件电路，实现流量的测量。
2020/10/23
12
内容提要
结构与工作原理 天大泰和相关产品介绍 检定流程 流量计选型 应用领域 安装使用中需要注意的问题 常见故障及维护
2020/10/23
13
天大泰和相关产品介绍
分类
按结构形式分：垂直型、水平型； 按被测介质分：液体、气体； 按传感器类型分：锥管型、孔板型； 按转换器类型分：指针现场指示型、指针式远传型、智能现场指
2020/10/23
11
转换器部分的工作原理
N
磁 阻
S元 件
温度补偿 A/D
处 理 A/D 电 路
单片机
电 PWM 流
输
出
RS485 通讯接口
磁阻式金属浮子流量计基本原理
在浮子内嵌入小磁钢，在金属锥管管体外安装圆形磁体，通过磁路耦 合将浮子的纵向位移转换成外部磁体的角度变化，并通过磁阻元件测 量此角度。
浮子流量计相关知识
天津大学电气与自动化工程学院流量实验室
内容提要
结构与工作原理 天大泰和相关产品介绍 检定流程 流量计选型 应用领域 安装使用中需要注意的问题 常见故障及维护
2020/10/23
2
内容提要
结构与工作原理 天大泰和相关产品介绍 检定流程 流量计选型 应用领域 安装使用中需要注意的问题 常见故障及维护
当FS等于G时，浮子便稳定在某一高度h，由h即可测得体积流量qv。
2020/10/23
9
传感器部分的工作原理
A1 Fp+Fρ=FS
由浮子的受力平衡公式推得浮子流量传感器的体积流量公式为：
qv A1u1 (h tanDf h2 tan2 )
2gVf ( f ) Af
其中， 为浮子流量计的流量系数，是与雷诺数、浮子形状和尺寸等相关的 无量纲数，在一定的雷诺数范围内是常数。
h
锥管浮子流量传感器
孔板浮子流量传感器
2020/10/23
5
浮子流量计的结构
锥管浮子
法兰
管体
孔板浮子
上导向杆 下导向杆 锥管
上导向杆
下导向杆
孔板
支撑架
卡箍
上
下
2020/10/23
6
第二章
浮子流量计的结构
支 撑 架
h
浮 子
锥管
导
向
Lx
杆
Lz Ly
锥管浮子流量计模型
2020/10/23
锥管浮子 锥管
示型、智能远传型、智能远传报警输出型； 按附加结构分：标准型（无）、夹套型、高温型（上限300℃）、
高压型（大于4.0MPa） 、衬PTFE型、阻尼型
2020/10/23
14
天大泰和相关产品介绍
产品外形图
标准型
突出特点（卖点）
智能型
卫生型
✓ 精度通过10点非线性修正，精度等级达到1.0级；
✓ 在线温压补偿（正在研制）。
0℃~+80℃）；高温型最高可达300℃。
2020/10/23
17
天大泰和相关产品介绍
技术参数（续）
环境温度：指针式 -40℃~+120℃； 智能型 40℃~+70℃。
连接： 法兰连接，1.6MPa、2.5MPa、4.0MPa参照标准HG20594-97 电气连接：M20×1.5 防护等级：IP65 防爆等级：本安ExiaIICT5 介质粘度：ф15 < 5 mPa·S ； ф25~ф100 < 50 mPa·S 供电方式： B型 3.6V锂电池1节，可使用1年；A、C、D型 DC24V，
