编码器的干扰问题
编码器信号电缆与传输抗干扰的十个问题讨论,可以说很详细了!
编码器信号电缆与传输抗干扰的十个问题讨论，可以说很详细了！自动化行业里某些人对编码器的重视程度还很不够，更别说对一根编码器信号电缆了，“双绞屏蔽”“越粗越好”“接地接地再接地，看见空的就接地”看似有多简单?但这些模糊甚至有错误的对电缆的理解，问题是到了现场干扰的出现，往往就是从一根简单的电缆和接法就理解错了开始的。
其实编码器信号电缆技术含量颇高，其中包含了物理学基础和材料学知识等，越是基础的东西离物理学原理越近，需要理解原理结合基础原理和实验室试验及现场实践验证，而不再是只靠产品说明书手册了。
德国海德汉编码器对于信号电缆一直有严格指定的要求。
而我无法在这里一次给出标准答案，我没有足够的实验室条件，只有从电磁波信号原理推演。
只是依据十二年前向一家外企电缆厂家定制做过一根编码器电缆。
这家外企电缆厂原来就有电缆，但我按照对海德汉电缆的理解提出了针对编码器的专门定制要求，看中的是他们有实验室条件，可以测试和提供我要求的参数，实验参数固定化。
这根电缆我们已经用了12年，大大小小的项目也做了不少，也有很多知情的同行用过并得到了认可，而这家外企转向进入工控领域，做起了机器人电缆也很成功，。
所谓知己知彼百战不殆，在本文我们讨论的是：我们需要先了解编码器信号是什么样的信号，电缆有什么特性，干扰可能是从哪里来，才能根据现场错杂的干扰环境分析出对策。
我这里挑了行业里关于编码器信号电缆认识比较模糊甚至有些错误的十个问题，抛砖引玉提供业内真正是在现场实践者来参考与讨论，也欢迎留言争论。
一，编码器信号是什么?根据我前面文章介绍，编码器信号有很多种类。
这里只讲用的最多的增量脉冲信号和数字串行信号（SSI等信号）,电子开关频率800KHz以下的。
其他的总线信号的电缆、单电缆技术的电缆和工业以太网的电缆不在此文讨论。
（我也还没搞懂呢）这里讲的编码器信号是方波。
但是，电缆线的传导电特性是以电磁波的计算并设计的。
方波并不是单一频率的电磁波，按傅立叶分解，方波是有很多种频率的电磁波的叠加组合，下图演示的是方波最少有N=19个不同频率的电磁波合成的。

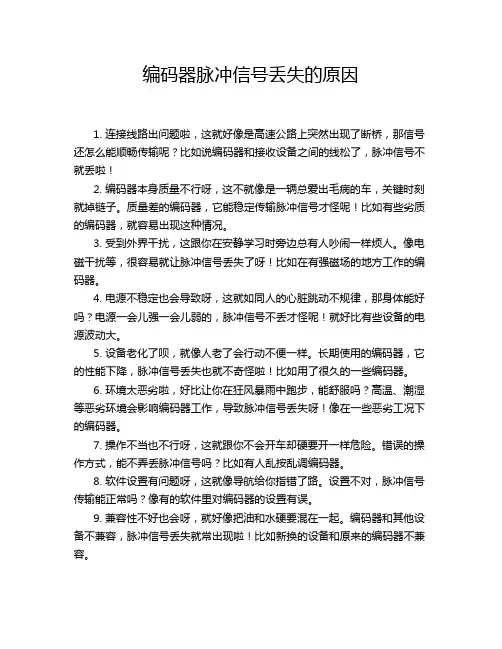

编码器脉冲信号丢失的原因
编码器脉冲信号丢失的原因1. 连接线路出问题啦，这就好像是高速公路上突然出现了断桥，那信号还怎么能顺畅传输呢？比如说编码器和接收设备之间的线松了，脉冲信号不就丢啦！2. 编码器本身质量不行呀，这不就像是一辆总爱出毛病的车，关键时刻就掉链子。
质量差的编码器，它能稳定传输脉冲信号才怪呢！比如有些劣质的编码器，就容易出现这种情况。
3. 受到外界干扰，这跟你在安静学习时旁边总有人吵闹一样烦人。
像电磁干扰等，很容易就让脉冲信号丢失了呀！比如在有强磁场的地方工作的编码器。
4. 电源不稳定也会导致呀，这就如同人的心脏跳动不规律，那身体能好吗？电源一会儿强一会儿弱的，脉冲信号不丢才怪呢！就好比有些设备的电源波动大。
5. 设备老化了呗，就像人老了会行动不便一样。
长期使用的编码器，它的性能下降，脉冲信号丢失也就不奇怪啦！比如用了很久的一些编码器。
6. 环境太恶劣啦，好比让你在狂风暴雨中跑步，能舒服吗？高温、潮湿等恶劣环境会影响编码器工作，导致脉冲信号丢失呀！像在一些恶劣工况下的编码器。
7. 操作不当也不行呀，这就跟你不会开车却硬要开一样危险。
错误的操作方式，能不弄丢脉冲信号吗？比如有人乱按乱调编码器。
8. 软件设置有问题呀，这就像导航给你指错了路。
设置不对，脉冲信号传输能正常吗？像有的软件里对编码器的设置有误。
9. 兼容性不好也会呀，就好像把油和水硬要混在一起。
编码器和其他设备不兼容，脉冲信号丢失就常出现啦！比如新换的设备和原来的编码器不兼容。
10. 机械故障也会引发呀，这跟人的关节出问题走不了路一样。
编码器的机械部分有故障，脉冲信号肯定容易丢啊！比如编码器的轴卡住了。
我的观点结论就是：编码器脉冲信号丢失的原因有很多，得仔细排查，找到问题所在才能解决呀！。

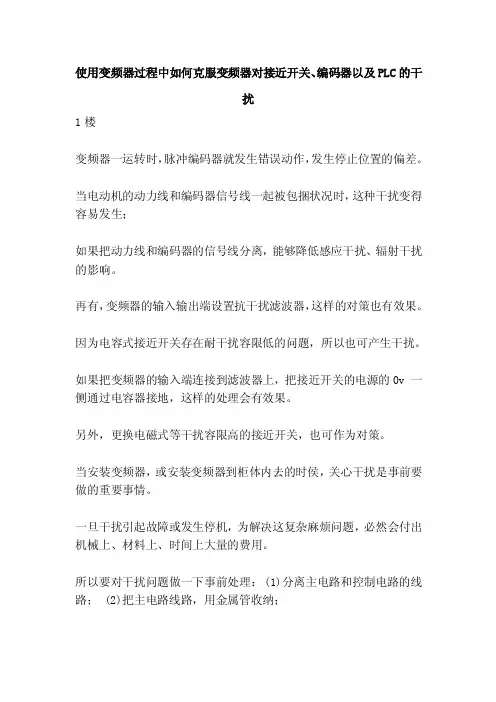

使用变频器过程中如何克服变频器对接近开关、编码器以及PLC的干扰
使用变频器过程中如何克服变频器对接近开关、编码器以及PLC的干扰1楼变频器一运转时，脉冲编码器就发生错误动作，发生停止位置的偏差。
当电动机的动力线和编码器信号线一起被包捆状况时，这种干扰变得容易发生；如果把动力线和编码器的信号线分离，能够降低感应干扰、辐射干扰的影响。
再有，变频器的输入输出端设置抗干扰滤波器，这样的对策也有效果。
因为电容式接近开关存在耐干扰容限低的问题，所以也可产生干扰。
如果把变频器的输入端连接到滤波器上，把接近开关的电源的0v 一侧通过电容器接地，这样的处理会有效果。
另外，更换电磁式等干扰容限高的接近开关，也可作为对策。
当安装变频器，或安装变频器到柜体内去的时侯，关心干扰是事前要做的重要事情。
一旦干扰引起故障或发生停机，为解决这复杂麻烦问题，必然会付出机械上、材料上、时间上大量的费用。
所以要对干扰问题做一下事前处理： (1)分离主电路和控制电路的线路； (2)把主电路线路，用金属管收纳；(3)控制电路采用屏蔽线、双绞线等； (4)正确的实施接地工程和接地接线。
实施以上诸措施后，可以避免一大半的干扰困扰。
有关干扰的对策，有根据传播路径的处理方法，和针对受到干扰机器的处理方法。
而基本的对策是用于受干扰影响的一侧的机器。
(1) 先实施主电路及控制电路的线路分开的措施，干扰的影响会减小。
再处理干扰发生侧的机器；(2) 设置干扰抑制滤波器等，使干扰的水平下降；(3) 采用金属布线管，金属制控制柜等，使干扰被屏蔽；(4) 采用电源用隔离变压器等，阻断干扰的传播途径。
由于变频器在运行过程中存在谐波问题, 会对电气仪表及控制设备产生强烈的电磁干扰, 从而导致控制系统失控。
1。
正确的接地, 既能抑制电磁干扰的影响,又能抑制设备向外发出干扰;2。
采取了隔离的办法, 对仪表电源加装隔离变压器,3。
在变频器的起动回路加装了输出电抗器及电磁屏蔽环，吸收、屏蔽变频器产生的奇次谐波形成的电磁干扰。
欧姆龙编码器频率不稳定的原因
欧姆龙编码器是一种常见的传感器，可用于测量机械装置的角度和速度。
然而，有时候欧姆龙编码器的频率可能会出现不稳定的情况，这给设备的准确运行带来了一定的困扰。
本文将从几个可能的原因来探讨欧姆龙编码器频率不稳定的问题，并提出相应的解决方案。
1. 供电问题欧姆龙编码器对于供电的要求较高，如果供电不稳定可能会导致编码器频率不稳定。
首先需要检查供电是否稳定，是否符合欧姆龙编码器的要求。
如果供电不稳定，建议使用稳压电源进行供电，以保证编码器的正常工作。
2. 电磁干扰电磁干扰也是导致欧姆龙编码器频率不稳定的常见原因之一。
在工业环境中，有很多电磁设备可能会对欧姆龙编码器产生干扰，影响其正常工作。
需要对设备周围的电磁环境进行排查，尽量减少电磁设备对编码器的影响。
3. 机械故障机械故障也可能导致欧姆龙编码器频率不稳定。
轴承磨损、机械震动等问题都可能影响编码器的测量精度。
需要定期对机械装置进行检查和维护，确保机械运转的稳定性。
4. 温度影响温度对欧姆龙编码器的工作稳定性也有较大影响。
在特殊温度环境下，编码器的频率可能会出现不稳定的情况。
需要根据设备所处的环境选择合适的工作温度范围的编码器，并在安装时注意保持稳定的温度环境。
5. 系统设置系统设置不当也可能导致欧姆龙编码器频率不稳定。
在使用编码器时，需要根据实际需求进行合理的参数设置，以确保编码器能够正常工作。
还需要注意避免错误的接线和不正确的信号采集方式，以免影响编码器的测量精度。
欧姆龙编码器频率不稳定的原因可能有多种，包括供电问题、电磁干扰、机械故障、温度影响和系统设置等。
在实际使用中，需要对这些可能的原因进行认真排查，并采取相应的措施来解决问题，以确保编码器的稳定工作。
为了解决欧姆龙编码器频率不稳定的问题，我们可以针对以上提到的各种可能原因进行具体的解决方案。
1. 对于供电问题，我们可以采取以下措施：- 使用稳压电源进行供电，以确保编码器工作时得到稳定的电压和电流。
易福门编码器的故障与分析 编码器维护和修理保养

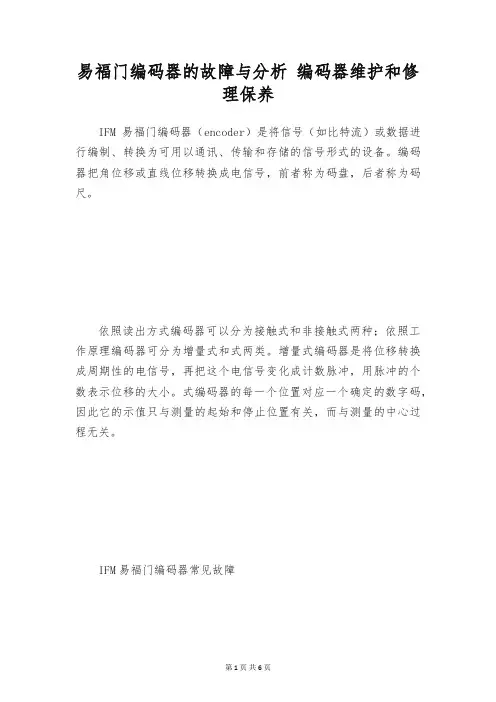

易福门编码器的故障与分析编码器维护和修理保养IFM易福门编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。
依照读出方式编码器可以分为接触式和非接触式两种；依照工作原理编码器可分为增量式和式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号变化成计数脉冲，用脉冲的个数表示位移的大小。
式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和停止位置有关，而与测量的中心过程无关。
IFM易福门编码器常见故障1、编码器本身故障:是指编码器本身元器件显现故障，导致其不能产生和输出正确的波形。
这种情况下需更换编码器或维护和修理其内部器件。
2、编码器连接电缆故障:这种故障显现的几率极高，维护和修理中常常碰到，应是优先考虑的因素。
通常为编码器电缆断路、短路或接触不良，这时需更换电缆或接头。
还应特别注意是否是由于电缆固定不紧，造成松动引起开焊或断路，这时需卡紧电缆。
3、编码器+5V电源下降:是指+5V电源过低，通常不能低于4.75V，造成过低的原因是供电电源故障或电源传送电缆阻值偏大而引起损耗，这时需检修电源或更换电缆。
4、式编码器电池电压下降:这种故障通常有含义明确的报警，这时需更换电池，假如参考点位置记忆丢失，还须执行重回参考点操作。
5、编码器电缆屏蔽线未接或脱落:这会引入干扰信号，使波形不稳定，影响通信的精准性，必需保证屏蔽线牢靠的焊接及接地。
6、编码器安装松动:这种故障会影响位置掌控精度，造成停止和移动中位置偏差量超差，甚至刚一开机即产生伺服系统过载报警，请特别注意。
7、光栅污染这会使信号输出幅度下降，必需用脱脂棉沾无水酒精轻轻擦除油污。
编码器的故障处理介绍编码器随着电缆长度、传递的脉冲频率及负载的加添，这种线路形式所受的影响随之加添。
编码器的显现紧要是为了充分电气领域的需要－用作电动机的反馈检测元件。

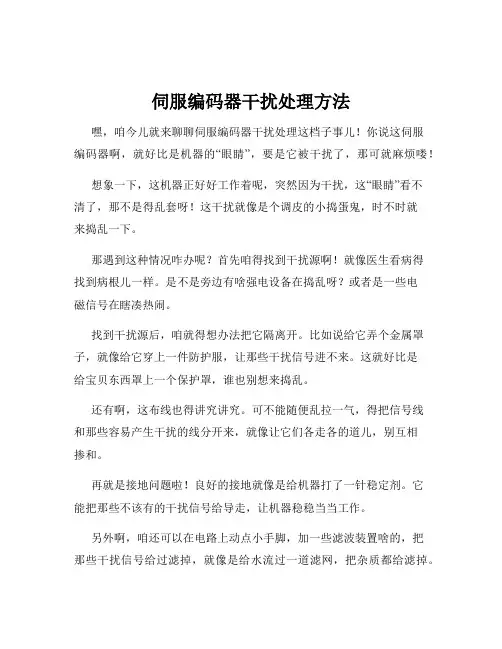

伺服编码器干扰处理方法
伺服编码器干扰处理方法嘿，咱今儿就来聊聊伺服编码器干扰处理这档子事儿！你说这伺服编码器啊，就好比是机器的“眼睛”，要是它被干扰了，那可就麻烦喽！想象一下，这机器正好好工作着呢，突然因为干扰，这“眼睛”看不清了，那不是得乱套呀！这干扰就像是个调皮的小捣蛋鬼，时不时就来捣乱一下。
那遇到这种情况咋办呢？首先咱得找到干扰源啊！就像医生看病得找到病根儿一样。
是不是旁边有啥强电设备在捣乱呀？或者是一些电磁信号在瞎凑热闹。
找到干扰源后，咱就得想办法把它隔离开。
比如说给它弄个金属罩子，就像给它穿上一件防护服，让那些干扰信号进不来。
这就好比是给宝贝东西罩上一个保护罩，谁也别想来捣乱。
还有啊，这布线也得讲究讲究。
可不能随便乱拉一气，得把信号线和那些容易产生干扰的线分开来，就像让它们各走各的道儿，别互相掺和。
再就是接地问题啦！良好的接地就像是给机器打了一针稳定剂。
它能把那些不该有的干扰信号给导走，让机器稳稳当当工作。
另外啊，咱还可以在电路上动点小手脚，加一些滤波装置啥的，把那些干扰信号给过滤掉，就像是给水流过一道滤网，把杂质都给滤掉。
你可别小瞧了这些方法，每一个都很重要呢！就像一个团队里的每个成员，都有自己的作用。
要是哪个环节没做好，这干扰问题可能还是会冒出来。
咱在处理这事儿的时候可得细心点儿，别马马虎虎的。
就像给病人治病一样，得认真对待。
不然这“病”没治好，反而更严重了，那可就得不偿失啦！总之呢，处理伺服编码器干扰这事儿啊，得有耐心，有细心，还得有方法。
只要咱按照这些办法一步一步来，就一定能把这个小捣蛋鬼给赶跑，让机器重新恢复正常工作。
可别不当回事儿哦，不然等出了问题再后悔可就晚啦！你说是不是这个理儿呀？。
编码器常见故障及处理方式
编码器常见故障及处理方式1. 概述编码器是一种常用的机电转换设备，通常用于测量和控制旋转运动。
它能将机械旋转运动转化为数字信号，实现对运动位置、速度等的监测和控制。
然而，在使用编码器的过程中，常会遇到一些故障和问题，需要及时解决。
本文将介绍编码器的常见故障及处理方式。
2. 编码器常见故障类型及原因2.1. 编码器失灵编码器失灵可能是由以下原因引起的：•电缆损坏：电缆损坏是导致编码器失灵的常见原因之一。
若出现电缆损坏，导致电缆中断或者接触不良，就会导致编码器信号无法传输。
•电源异常：编码器的电源异常也可能导致编码器失灵，例如电压过高或过低以及电源波动等。
•编码器本身故障：编码器自身的故障，例如光栅板损坏、线路板损坏等也会导致编码器失灵。
•其他原因：编码器还可能出现因工作环境问题、使用不当等原因导致失灵。
2.2. 编码器反转编码器反转是指旋转方向与编码器读数显示方向相反的现象。
下面是引起编码器反转的原因：•安装位置不正确：编码器安装时，应该根据安装要求设置正确的位置和方向。
如果可能悬挂、固定的不牢固或者位置是错误的，就会导致编码器反转。
•电源电压异常：在使用编码器时，如果电源电压变化过大，也可能导致编码器反转。
•编码器损坏：编码器内部部件损坏或损坏严重，也可能出现编码器反转情况。
2.3. 编码器示值不准编码器示值不准是指，编码器内部的测量单位与实际的测量单位不一致的情况。
通常会有以下原因：•编码器与测量对象的不匹配：编码器的类型和安装时的位置与要测量的对象不匹配，也会导致编码器示值不准。
•安装方式不正确：在编码器的配备安装和设置时，如果没有按照要求的标准进行，会导致测量精度不准。
•工作环境问题：在特殊环境（如易受激光或电波干扰的环境）下使用编码器，也会导致示值不准。
3. 处理方式对于编码器常见故障依据具体情况，下面是我们对它们解决方案的概况：3.1. 编码器失灵的处理•检查电源：首先，我们应该检查编码器是否有电，是否在安装电缆、使用电缆过程中有电缆损坏并需要更新连接。
编码器的使用方法及注意事项
编码器的使用方法及注意事项（最新版4篇）目录（篇1）I.编码器的定义和作用II.编码器的种类和使用方法III.编码器的使用注意事项IV.总结正文（篇1）编码器是一种将模拟信号转换为数字信号的设备，广泛应用于工业自动化、物联网、智能家居等领域。
以下是编码器的使用方法及注意事项：一、编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，其主要作用是实现对物理量的测量和控制。
常见的编码器有光电编码器、磁编码器、超声编码器等。
二、编码器的种类和使用方法1.光电编码器：光电编码器是一种利用光电效应将旋转角度转换为数字信号的设备。
使用光电编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
2.磁编码器：磁编码器是一种利用磁感应原理将旋转角度转换为数字信号的设备。
使用磁编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
3.超声编码器：超声编码器是一种利用超声波原理将旋转角度转换为数字信号的设备。
使用超声编码器时，需要将传感器固定在旋转部件上，并将超声波发生器和接收器分别安装在旋转轴和旋转部件上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
三、编码器的使用注意事项1.确保编码器与被测物体之间的距离和角度正确，避免误差。
2.在使用光电编码器时，需要注意传感器的清洁和维护，避免灰尘和油污对测量精度的影响。
目录（篇2）I.编码器的定义和作用II.编码器的使用方法III.编码器的注意事项正文（篇2）I.编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，常用于测量和监控设备的运行状态。
编码器可以将设备的速度、位置、旋转方向等参数转换成数字信号，从而实现对设备的自动化控制。
II.编码器的使用方法1.确认编码器的连接方式：编码器通常采用串口或网络接口与控制系统连接。
高速伺服电机编码器的干扰解决方法有哪些
⾼速伺服电机编码器的⼲扰解决⽅法有哪些⾼速伺服电机编码器在很多领域都有应⽤，其中作为⼀些⾃动化设备的核⼼部件是⾼速伺服电机编码器的⼀般应⽤。
⾼速电动机编码器的可靠性和稳定性直接影响设备的性能，影响其可靠性和稳定性的主要因素之⼀是抗⼲扰问题，亨⼠乐品牌编码器⼩编给⼤家分析⼀下：⾼速伺服电机编码器的⼲扰解决⽅法有哪些？伺服电机增量编码除了普通编码器的ABZ信号外，增量型伺服编码器还有UVW信号，国产和早期的进⼝伺服⼤都采⽤这样的形式。
伺服电机增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
这样停电后，编码器不能有任何的移动，当来电⼯作时，编码器输出脉冲过程中，也不能有⼲扰⽽丢失脉冲。
不然，计数设备记忆的零点就会偏移，⽽且这种偏移的量是⽆从知道的，只有错误的⽣产结果出现后才能知道。
解决的⽅法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。
在参考点以前，是不能保证位置的准确性的。
为此，在⼯控中就有每次操作先找参考点，开机找零等⽅法。
⾼速伺服电机编码器的⼲扰解决⽅法有哪些？伺服电机编码器的⼲扰源分析;伺服电机编码器的⼲扰源分析主要有两类：⼀是信号传输通道⼲扰；⼲扰通过与系统相连的信号输⼊通道、输出通道进⼊。
⼆是供电系统⼲扰。
信号传输通道是控制系统或驱动器接收反馈信号和发出控制信号的途径，因为脉冲波在传输线上会出现延时、畸变、衰减与通道⼲扰，在传输过程中，长线的⼲扰是主要因素。
任何电源及输电线路都存在内阻，正是这些内阻才引起了电源的噪声⼲扰，如果没有内阻，⽆论何种噪声都会被电源短路吸收，在线路中不会建⽴起任何⼲扰电压，此外，交流伺服系统驱动器本⾝也是较强的⼲扰源，它可以通过电源对其他设备进⾏⼲扰。
⾼速伺服电机编码器的⼲扰解决⽅法有哪些？伺服电机编码器的抗⼲扰对策;供电系统的抗⼲扰设计(1)执⾏电源分包的供电，例如将执⾏电机的驱动电源和控制电源分离，防⽌设备间的⼲扰。
变频器对增量编码器的干扰及其抑制
方 式抗 干扰 ， 但在 实际应 用 中 ， 具 体 的 操 作 方 式 大 都
不 明确 或细 节处理 不正 确 ， 没 有将 电磁 干扰消 除 ， 给 后 期调试 带来 诸多 隐患 。 如 果 变 频 器 的 干 扰 问 题 解 决 不 好 ， 不 但 影 响 增 量 编 码 器 的正 常 工 作 ，还 可 能 使 整 个 控 制 系 统 不 能 可 靠 运 行 。本 文 将 阐 述 在 实 际 应 用 中 遇 到 的 几 类 干 扰 现象及 抑制 措施 。
作者 简介 ： 吴 伟（ １ ９ ８ ４ 一 ） ， 男， 工程 师， 从事锻压机械 电气设 计与研
发
设 备形 成干 扰 ， 而 与设备 和变 频器 之 间的距 离无关 。 （ ２ ） 射 频 传 导 发 射 干 扰 。 由 于 负 载 电 压 为 脉 冲
Ｏｐｔ ｉ ｍｉ ｚ ｅ ｄ ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ ｔ ｏ ｎｇ ｓ ｃ ａ ｒ ｒ ｉ ｅ ｒ ｆ ｏ ｒ ｌ ａ ｒ ｇ ｅ － ｓ ｃ ａ ｌ ｅ ｆ ｏ ｒ ｇ ｉ ｎｇ ｍａ ｎ ｉ ｐｕｌ ａ ｔ ｏ ｒ ｂａ ｓ ｅ ｄ ｏ ｎ
冲 电 流 中 包 含 了大 量 的 高 频 成 分 ， 形 成射 频 干扰 ， 这
种干 扰 的特征 是￣ Ｘ ｌ ， － 使 用 同 一 个 电 网 的 设 备 形 成 干 扰 ， 与设备 和频 器之 间的距离 无关 。
远离 变频 器 的输 入 、 输 出线 ； 其 他设 备 的 电源线 和信
ｉｎ ｆ ｉ ｔ ｅ ｅ ｌ ｅ ｍｅ ｎｔ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ
Ｌ Ｉ Ｕ Ｇ ｅ ｎ ｇ ， Ｚ Ｈ Ａ Ｎ Ｇ Ｙ ｉ ｎ ｇ ｊ ｉ ｅ （ １ ． Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ， Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｂ ｅ ｉ ｊ ｉ ｎ ｇ ， Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ ８ ３ ， Ｃ ｈ ｉ ｎ ａ ；
编码器常见问题：TTL_HTL_DTL电平差别
TTL/HTL/DTL电平在双极型数字集成电路中，除了TTL电路以外，还有二极管－三极管逻辑(Diode-Transistor Logic，简称DTL)、高阈值逻辑(High Threshold Logic，简称HTL)、发射极耦合逻辑(Emitter Coupled Logic，简称ECL)和集成注入逻辑(Integrated Injection Logic，简称I2L)等几种逻辑电路。
HTL电路的特点是阈值电压比较高。
当电源电压为15V时，阈值电压达7-8V。
因此，它的噪声容限比较大，有较强的抗干扰能力。
它的主要缺点是工作速度比较低，所以多用在对工作速度要求不高而对抗干扰能力要求较高的一些工业控制设备中。
目前它几乎完全为CMOS电路所取代。
它的电平，就是指输出的“1”、“0”时的电压。
HTL是high threshold logic的缩写,中文是"高阈值逻辑电路"的意思全称是"高阈值双极型中、低速数字集成电路",它的抗干扰能力非常高TTL电路,晶体管――晶体管逻辑电路DTL电路(Diode-Transistor Logic),二极管-三极管逻辑电路UNL和UNH的值越大，则电路抗干扰信号的能力就越强。
编码器常用问答一、问：增量旋转编码器选型有哪些注意事项？应注意三方面的参数：1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。
2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
二、问：请教如何使用增量编码器？1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。
编码器抗干扰的接地技术和隔离及滤波技术怎么做
接地技术：接地是保证人身和设备安全、抗干扰的一种方法。
合理地选择接地方式是抑制电容性耦合、电感性耦合及电阻耦合，减小或削弱干扰的重要措施。
编码器信号传输至接收设备，在实际的工业现场，由于两者相距离较长，信号传输线也较长，所以测量的数据可能会发生跳动、造成误差变大。
解决此类问题必须按接收端一点接地原则。
所谓一点接地就是指在电路中如果采用多点接地的话，由于各接地点的电位不同就可能形成电路的干扰信号，因此在电路中尽可能的做到在接收端一点接地，如果不能实现一点接地，则尽量将接地线加宽，以使各接地点的电位相近，以免形成信号干扰源。
隔离和滤波技术：隔离是破坏干扰途径、切断耦合通道，从而达到抑制干扰的一种技术措施。
编码器整体金属件绝缘隔离，在现场接地是否良好情况不明的情况下，编码器在安装时其外壳、转轴和信号线屏蔽层可采取对当地绝缘悬浮安装。
编码器工作电源DC/DC隔离，主要使用在供电电源系统有很多同时在工作的其他器件，现场出现较为严重的干扰状况下。
增量信号接收的光电耦合器隔离，应用于增量脉冲信号的接收单元电路中。
目前，在自动检测系统中越来越多的采用光电耦合器来提高系统的抗共模干扰能力。
光电耦合器是一种电光电耦合器件，它的输入量是电流输出量也是电流，但是输入、输出之间从电气上看却是绝缘的。
保证了输入回路和输出回路的电气隔离。
绝对值编码器的软滤波技术。
绝对值编码器信号软滤波技术，用于绝对值编码器信号抗干扰处理，就是采用相应形式多读取数据的多选“投票”模式，去除突变的个别数据。
在有些绝对值编码器的输出信号数据形式中已加入了“和”校验码、“异或”校验码和CRC校验码，通过校验码对比去除传输中干扰引起的突变数据。
stm32 编码器计数误差
stm32 编码器计数误差：
stm32的编码器计数误差可能是由于多种原因引起的，例如电源电压波动、信号干扰、硬件设计问题等。
如果发现编码器计数误差较大，可以尝试以下几种方法解决：
1.确保电源电压稳定，避免因电压波动导致计数误差。
2.检查信号线是否受到干扰，例如电磁场、高频信号等。
可以尝试使用屏蔽电缆或添
加磁环来降低干扰影响。
3.检查硬件设计是否合理，例如驱动电阻的阻值和电感的感量是否匹配，线路布局是
否合理等。
4.如果使用的是增量式编码器，可以尝试在程序中添加滤波算法来降低噪声和抖动的
影响，例如使用中值滤波、平均滤波等算法。
5.如果以上方法都无法解决问题，可以尝试更换编码器或读取芯片，因为也有可能是
编码器或读取芯片本身存在质量问题。
编码器干扰处理方法
编码器干扰处理方法
编码器干扰是指在数字通讯过程中，由于信号传输过程中的不可
避免的干扰，导致编码器无法准确地识别信号。
编码器干扰可能会导
致通讯中断，数据错误，以及对系统的稳定性和可靠性产生负面影响。
在处理编码器干扰时，我们需要考虑以下几个方面：
1.提高信号的抗干扰能力
首先，我们可以采用一些技术手段来提高信号的抗干扰能力，例
如提高信号的功率、采用差分传输技术、使用更高的编码器分辨率等。
此外，我们还可以采用一些电磁屏蔽措施，以减少外部信号对编码器
的影响。
2.降低干扰源的影响
除了提高信号的抗干扰能力之外，还可以采取一些措施来降低干
扰源的影响。
例如，在安装编码器时，我们可以选择位置较远的位置，或者采取一些隔离措施，以减少干扰源对编码器产生的影响。
3.优化信号处理算法
在信号处理方面，我们可以优化一些信号处理算法，以提高编码器对干扰信号的识别能力。
例如，我们可以采取一些滤波算法，以减少噪声对信号的影响，或者采取一些校正算法，以纠正误码，提高编码器的准确性。
4.采取备份措施
作为一种重要的数据采集设备，编码器的可靠性对于系统的稳定运行至关重要。
因此，我们可以采取一些备份措施，例如在编码器上同时采取多个数据输出接口，或者采取双编码器等设计，以确保即使在出现故障的情况下，编码器仍能正常传输数据。
总之，编码器干扰处理是一个复杂的技术问题，需要综合考虑信号处理技术、干扰源控制技术、信号处理算法以及备份措施等方面。
只有在各方面都采取了合适的措施，才能确保系统的稳定运行和数据的准确传输。
解决PLC调试中的编码器反馈问题
解决PLC调试中的编码器反馈问题在工业自动化领域，PLC（可编程逻辑控制器）被广泛应用于控制系统中，以实现设备的自动化操作。
而编码器作为一种常用的位置反馈元件，为PLC系统提供准确的位置信息。
然而，在PLC调试过程中，编码器反馈问题可能会导致系统运行异常或者无法实现精准控制。
本文将探讨解决PLC调试中的编码器反馈问题的方法与技巧。
一、检查电气连接编码器与PLC之间的电气连接是影响反馈信号质量的关键因素之一。
首先，确保编码器的供电电源正常，检查电源线是否接触良好。
其次，检查编码器的信号线，确保编码器信号线与PLC的输入口正确连接。
同时，应使用屏蔽线或者编码器专用连接线，以减少干扰和噪声对反馈信号的影响。
二、正确配置PLC参数在PLC中，正确配置相关参数是解决编码器反馈问题的关键步骤。
首先，确认所使用的编码器类型，比如增量式编码器或者绝对式编码器，并在PLC中选择相应的编码器类型。
其次，设置PLC输入口的采样频率，确保能够满足编码器信号的采样要求。
另外，还需要根据编码器的分辨率设置PLC输入口的计数器范围，以保证编码器的反馈信号能够被准确识别和处理。
三、调试编码器信号在PLC调试过程中，经常需要对编码器信号进行调试和优化，以确保反馈信号的稳定性和准确性。
首先，可以通过示波器或者多功能仪表观测编码器信号的波形，检查是否存在噪声或者干扰。
如果存在干扰，可以通过增加滤波器或者减小编码器与干扰源的距离来减少干扰。
其次，可以通过调整编码器的反馈频率或者改变编码器的输出格式来进一步优化反馈信号。
此外，还可以在PLC中使用额外的编码器模块来实现信号的处理和滤波。
四、故障排除与维护在PLC调试过程中，如果仍然存在编码器反馈问题，应及时进行故障排除与维护。
首先，检查编码器本身是否存在故障，可以通过更换编码器或者使用替代的编码器进行测试和比较。
其次，检查PLC输入口是否正常工作，可以通过连接其他信号源进行测试。
此外，还可以考虑检查编码器的供电电源和信号线路是否存在故障，并及时修复或更换。
编码器性能检测系统抗干扰设计
程 ：滤 波 过 程 和 自适 应 过 程 ，分 别 负 责 滤 波 和 自动 调 整 滤
波 器 参 数 。 两 个工 作 过 程 组 成 如 图 ２所 示 反 馈 环 。
．
） １ｆ） ） ＝ ｚ［－ 等 －Ｊ Ｅ ｅｏ ， ￣
＋ 一 Ｅ ｚ ） ＰⅢ一 （ｅ 】 因为：
ｆ ８ ）
（ ） ｘ ， （ 一 ） ｘ ｎ Ｍ ＋１ ， ＝【（） ｎ １ …， （ — １ ｘ ， ） 】
抽 头 权 向量 ：
（） ’ ｎ， （）…， 一 ，】 ， ＝［ ） ，， ’ １ ？ １ （ ２ Ｉ （）
３１滤 波 原 理 ［， ． ２］ － － ３
自适 应 滤 波器 以 其 良好 的 滤 波 性 能 和实 用 范 围在 信 号
式（ 中 为 长 数 且 足 孝 ， 中 ４ ， 步 参 ， 满 ０ ＝ 其 ） ＿
５ 是 输 入 信 号 自相 关 矩 阵 的 最 大 特 征 值 。 （ ）ｅ （ ） ｎ ｎ
则 误差 信 号 为 ：
Ｍ — ｌ
一
＋
，
，
Ｐ１ ｄ ） ｙ ） ｄ ） ∑ｗｎ （ ｆ （ ＝ （ － （ ＝ （ － ｊ）ｎ ） ， ｎ ｎ ｎ ） （ｘ —
（ ２ ）
于是 ，闭环 传递 函数 为
技 术
日（） ｚ
１
脉 冲个 数 与 相 位差 对 比如 表 １ 示 。 所
‘
由 （ 、 （ ４） ７）式 并 通 过 Ｚ变换 可 得 ：
器 大 多 用 Ｆ Ｒ 来 实 现 。输 入 信 号 （ ） Ｉ ｎ ，输 出信 号 Ｙ （ ） ｎ ， 期 望信 号 ｄ （ ） ｎ ，ｅ （ ） 为 期 望信 号 与输 出信 号 的误 差 值 。 ｎ
FANUC伺服编码器偶发干扰故障
FANUC伺服编码器偶发⼲扰故障⼀、编码器报警含义：部分术语的理解：内置脉冲编码器或内置式：指轴的速度位置数据取⾃装在 FANUC 伺服电机内的编码器。
分离式检测器或分离式：指轴的速度数据取⾃装在 FANUC 伺服电机内的编码器，⽽位置数据则取⾃与丝杠直连的检测器如分离式编码器或安装在床⾝上的光栅尺、直线尺等。
相位异常或相位数据报警：可以理解为在编码器内部芯⽚之间数据传输时发⽣异常报警。
软相报警：可以理解为编码器的位置数据异常或数据⽆效报警。
⼆、编码器电缆连接图编码器型号：A860-2000-T301A860-2000-T321A860-2001-T301A860-2001-T321A860-2005-T301A860-2005-T321编码器插座管脚图接法：三、编码器报警的解决办法361-AL：在编码器内部芯⽚之间传输异常报警，修改参数解决。
364-AL：位置数据异常报警，多为⼲扰引起，测量反馈线的噪⾳，排查⼲扰源。
365-AL：LED 没有连接报警，换编码器。
366-AL：脉冲丢失报警，信号振幅太低，换编码器。
367-AL：计数丢失报警，测量反馈线的噪⾳，换编码器。
368-AL：数据错误报警，放⼤器与编码器之间通讯停⽌，检查反馈连接，换编码器。
369-AL：CRC 错误报警，放⼤器与编码器之间通讯扰乱，测量反馈线的噪⾳。
453-AL：阿尔法软件⽆连接报警，位置数据与极数据之间的关系异常，换编码器。
当含有 368 报警等多个编码器报警同时发⽣时，按 368 报警处理。
当含有 369 报警等多个编码器报警同时发⽣时，按 369 报警处理。
1、AL-361 报警：Phase alarm 含义：编码器内产⽣不正确的检测报警。
AL-361 报警产⽣时，通过关机重启可消除，因为只是在编码器内产⽣不正确检测，并不是实际故障。
通过修改下⾯参数可防⽌ 361 报警发⽣。
16i、18i、21i 2276.2=115i 2689.2=1开机时编码器内 LSI 与 EEPROM 之间数据传输出现异常时出现 361 报警。
编码器7种常见故障 解决办法？
编码器7种常见故障解决办法？
随着自动化设备的普及，编码器在机械生产中发挥了巨大的作用，广泛应用于电子设备、机械等领域.烟草机械.印刷机械.包装机械.纺织机械.食品机械.汽车零部件生产线.精密喷绘.焊接.精密位置控制等现代工业领域，编码器故障是生活中非常常见的问题，所以如何处理故障，小编带您了解一下!一、七种常见故障 1.伺服电机编码器本身故障指编码器本身的组件故障，导致其无法产生和输出正确的波形。
在这种情况下，需要更换编码器或修复其内部设备。
2.编码器连接电缆故障编码器电缆断路.短路或接触不良时，需要更换电缆或接头。
还应特别注意电缆是否因电缆固定松动而导致焊接或断路，此时电缆需要卡紧。
3.编码器+5V电源下降指+5V电源太低，通常不能低于4.75V，由于电源故障或电源传输电缆电阻过大，导致电源故障或电源传输电缆电阻过大，此时需要对电源进行检修或更换电缆。
4.绝对编码器电池电压下降故障通常有明确的报警，此时需要更换电池。
如果参考点的位置记忆丢失，必须返回参考点。
5.编码器电缆屏蔽线未连接或脱落会引入干扰信号，使波形不稳定，影响通信的准确性，必须保证屏蔽线的可靠焊接和接地。
6.编码器安装松动会影响位置控制的精度，导致停机和移动位置之间的偏差过大，甚至伺服系统一开机就会过载。
7.光栅污染会使信号输出幅度降低，必须用脱脂棉蘸无水酒精轻轻擦去油污。
二、解决办法 1.更换新的编码器 2.固定好端子脚的位置，使其牢固 3.修理电源或更换编码器的内部部件，电压不得低于 4.75v 4.屏蔽组件设备 5.使编码器位置牢固，使其测量准确 6.需要用无脂表面蘸酒精擦拭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在很多的情况之下是编码器并没有坏，而只是干扰的原因，造成波型不好，导致计数不准。
编码器属精密元件，这主要因为编码器周围干扰比较严重，比如：是否有大型电动机、电焊机频繁起动造成干扰，是否和动力线同一管道传输等。
选择什么样的输出对抗干扰也很重要，一般输出带反向信号的抗干扰要好一些，即A+~A-,B+~B-,Z+~Z-，其特征是加上电源8根线，而不是5根线(共零)。
带反向信号的在电缆中的传输是对称的，受干扰小，在接受设备中也可以再增加判断（例如接受设备的信号利用A、B信号90°相位差，读到电平10、11、01、00四种状态时，计为一有效脉冲，此方案可有效提高系统抗干扰性能（计数准确））。
就是编码器也有好坏，其码盘\电子芯片\内部电路\信号输出的差别很大，要不然怎么一个1000线的增量型编码器会从300多元到3000多元差别那么大呢?
①排除(搬离、关闭、隔离)干扰源，②判断是否为机械间隙累计误差，③判断是否为控制系统和编码器的电路接口不匹配（编码器选型错误）；①②③方法偿试后故障现象排除，则可初步判断，若未排除须进一步分析。
判断是否为编码器自身故障的简单方法是排除法。
排除法的具体方法是：用一台相同型号的编码器替换上去，如果故障现象相同，可基本排除是编码器故障问题，因为两台编码器同时有故障的小概率事件发生可能很小，可以看作为0。
假如换一台相同型号编码器上去，故障现象立刻排除，则可基本判定是编码器故障。
