变频器常见故障及分析

变频器常见故障及分析

变频器常见故障及分析
变频器,也叫做变频调速器,是一种用来改变电动机的运行频率来控制其转速的装置。

它广泛应用于各种工业领域,如制造业、化工业、建筑业等。

虽然变频器在使用中具有较
高的可靠性,但仍然会出现一些常见的故障。

下面将对变频器常见故障进行分析。

一、变频器无法启动
1. 供电故障:检查供电电源是否正常,确认变频器接收到正常的电源电压。

2. 控制信号故障:检查控制信号线路是否正常连接,确认控制信号有效。

3. 故障保护:检查变频器的保护设置,确认是否存在故障保护动作。

二、变频器运行不稳定
1. 参数设置不合理:检查变频器的参数设置,确认是否符合实际工况要求。

2. 电动机故障:检查电动机是否正常运行,是否存在断相、接线错误等问题。

3. 转矩控制不稳定:检查变频器的转矩控制参数,确认是否设置正确。

4. 外部扰动:检查变频器周围是否存在强电磁干扰、振动等影响稳定运行的因素。

五、变频器温度过高
1. 通风不良:检查变频器的通风系统是否正常工作,确认散热良好。

2. 负载过重:检查变频器的负载,确认是否超过了额定负载。

3. 环境温度过高:检查变频器周围环境温度,确认是否在规定范围内。

总结:在使用变频器时,如果出现故障,首先应进行故障排除的工作。

根据不同故障
的表现,可从供电、控制信号、参数设置、电动机、外部扰动等方面进行分析和解决。


期对变频器进行维护保养,提高故障预防能力,可以确保变频器的正常运行和延长使用寿命。

东方日立高压变频器常见故障分析

东方日立高压变频器常见故障分析

东方日立高压变频器常见故障分析1)变频器充电起动电路故障通用变频器一般为电压型变频器,采用交—直—交工作方式,即是输入为交流电源,交流电压三相整流桥整流后变为直流电压,然后直流电压经三相桥式逆变电路变换为调压调频的三相交流电输出到负载。

当变频器刚上电时,由于直流侧的平波电容容量非常大,充电电流很大,通常采用一个起动电阻来限制充电电流,常见的变频起动两种电路,如图1所示。

充电完成后,控制电路通过继电器的触点或晶闸管将电阻短路,起动电路故障一般表现为起动电阻烧坏,变频器报警显示为直流母线电压故障,一般设计者在设计变频器的起动电路时,为了减少变频器的体积选择起动电阻,都选择小一些,电阻值在10~50Ω,功率为10~50W。

当变频器的交流输入电源频繁通时,或者旁路接触器的触点接触不良时,以及旁路晶闸管的导通阻值变大时,都会导致起动电阻烧坏。

如遇此情况,可购买同规格的电阻换之,同时必须找出引出电阻烧坏的原因。

如果故障是由输入侧电源频率开合引起的,必须消除这种现象才能将变频器投入使用;如果故障是由旁路继电器触点或旁路晶闸管引起,则必须更换这些器件。

2)变频器无故障显示,但不能高速运行我厂一台变频器状态正常,但调不到高速运行,经检查,变频器并无故障,参数设置正确,调速输入信号正常,上电运行时测试出现变频器直流母线电压只有450V左右,正常值为580~600V,再测输入侧,发现缺了一相,故障原因是输入侧的一个空气开关的一相接触不良造成的,为什么变频器输入缺相不报警仍能在低频段工作呢?实际上变频器缺一相输入时,是可以工作的,多数变频器的母线电压下限为400V,即是当直流母线电压降至400V 以下时,变频器才报告直流母线低电压故障。

当两相输入时,直流母线电压为380*1.2=452V>400V。

当变频器不运行时,由于平波电容的作用,直流电压也可达到正常值,新型的变频器都是采用PWM控制技术,调压调频的工作在逆变桥完成,所以在低频段输入缺相仍可以正常工作,但因为输入电压低输出电压低,造成异步电机转矩低,频率上不去。

变频器的常见故障及维修

变频器的常见故障及维修

变频器的常见故障及维修
变频器是一种能够在设定范围内自由调节电输入频率和电压的电器,是电器行业中的重要组成部分,但同时它也是导致电器故障的重要原因之一。

下面介绍几种常见变频器故障及其维修方法:
1、电源故障:这是变频器最常见的故障,可能是由于电线被断路或短路导致的,维修时应检查电源线是否有断开或短路的情况,如有的话应及时修复。

2、电子元件故障:电子元件故障是另一种常见的变频器故障,一般是由于元件电路路径积累的灰尘原因引起的,维修时应先检查一下有没有灰尘积聚,有的话应及时进行清理。

3、程序故障:如果当变频器在运行时出现不同的程序故障,可能是由于程序操作错误或设置不当造成的,应该及时重新编程进行配置,以恢复变频器的正常工作。

以上是变频器的三种常见故障,每种故障的维修方法不尽相同,应根据实际情况进行操作。

此外,为了防止出现以上故障,在安装完变频器后,应定期进行检查,把变频器保持在最佳状态,以避免出现故障现象。

日立变频器维修

日立变频器维修

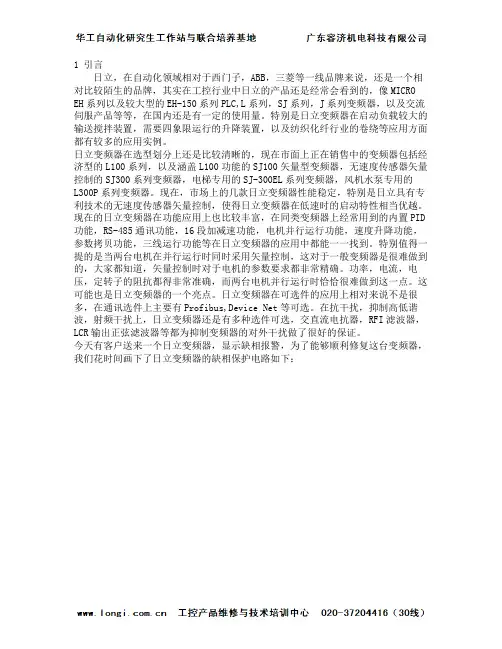

1引言日立,在自动化领域相对于西门子,ABB,三菱等一线品牌来说,还是一个相对比较陌生的品牌,其实在工控行业中日立的产品还是经常会看到的,像MICRO EH系列以及较大型的EH-150系列PLC,L系列,SJ系列,J系列变频器,以及交流伺服产品等等,在国内还是有一定的使用量。

特别是日立变频器在启动负载较大的输送搅拌装置,需要四象限运行的升降装置,以及纺织化纤行业的卷绕等应用方面都有较多的应用实例。

日立变频器在选型划分上还是比较清晰的,现在市面上正在销售中的变频器包括经济型的L100系列,以及涵盖L100功能的SJ100矢量型变频器,无速度传感器矢量控制的SJ300系列变频器,电梯专用的SJ-300EL系列变频器,风机水泵专用的L300P系列变频器。

现在,市场上的几款日立变频器性能稳定,特别是日立具有专利技术的无速度传感器矢量控制,使得日立变频器在低速时的启动特性相当优越。

现在的日立变频器在功能应用上也比较丰富,在同类变频器上经常用到的内置PID 功能,RS-485通讯功能,16段加减速功能,电机并行运行功能,速度升降功能,参数拷贝功能,三线运行功能等在日立变频器的应用中都能一一找到。

特别值得一提的是当两台电机在并行运行时同时采用矢量控制,这对于一般变频器是很难做到的,大家都知道,矢量控制时对于电机的参数要求都非常精确。

功率,电流,电压,定转子的阻抗都得非常准确,而两台电机并行运行时恰恰很难做到这一点。

这可能也是日立变频器的一个亮点。

日立变频器在可选件的应用上相对来说不是很多,在通讯选件上主要有Profibus,Device Net等可选。

在抗干扰,抑制高低谐波,射频干扰上,日立变频器还是有多种选件可选,交直流电抗器,RFI滤波器,LCR输出正弦滤波器等都为抑制变频器的对外干扰做了很好的保证。

今天有客户送来一个日立变频器,显示缺相报警,为了能够顺利修复这台变频器,我们花时间画下了日立变频器的缺相保护电路如下:日立变频器缺相检测电路图很明显,根据电路图,光耦损坏的可能性非常大,我们全部更换了所有光耦器件,故障马上排除了。

东方日立变频器故障分析及处理

东方日立变频器故障分析及处理

东方日立变频器故障分析及处理故障一:变频器无显示处理方法:1.检查变频器的电源是否正常供电。

确认电源是否接通,并进行电源线连接检查。

2.检查变频器的保险丝是否熔断。

如有熔断,及时更换新的保险丝。

3.检查变频器的控制面板是否有松动或接触不良。

确保面板连接紧固,并清洁面板接点。

故障二:变频器启动后立即停止处理方法:1.检查变频器的设定参数是否正确。

确认变频器参数设置是否与电机参数相匹配,并进行相应的调整。

2.检查变频器的过载保护功能是否起作用。

如果电机负载过大,变频器会自动停止以保护电机。

此时需要检查负载情况,并适当减少负载。

3.检查变频器的运行状态是否正常。

观察变频器的指示灯和显示屏,如果有异常情况,可能是变频器内部故障。

此时需要维修或更换变频器。

故障三:变频器输出电压异常处理方法:1.检查变频器的输入电压是否正常。

确认输入电压是否在指定范围内,并进行相应的调整。

2.检查变频器的输出电压设定值是否正确。

根据电机的需要,调整变频器的输出电压设定值。

3.检查变频器的输出端是否有松动或接触不良。

确保输出端连接紧固,并清洁接点。

故障四:变频器噪音大处理方法:1.检查变频器的机械部件是否松动。

对于机械部件松动的情况,及时紧固螺丝,并消除振动源。

2.检查变频器的散热器和风扇是否清洁。

如果散热器和风扇上有积尘或杂物,需要进行清理,确保散热效果良好。

3.检查变频器的电源线是否受到干扰。

如有干扰源,需要进行隔离或屏蔽处理。

变频器常见的十大故障现象和故障分析

变频器常见的十大故障现象和故障分析

变频器常见的十大故障现象和故障分析变频器是一种将电源频率转成可调的输出频率的电子设备,广泛应用于各个领域。

然而,由于工作环境恶劣、使用不当等原因,变频器也会出现各种故障现象。

下面将介绍变频器常见的十大故障现象及其故障分析。

1.过载保护:变频器在过载时会自动保护,常见的原因包括负载过大、负载堵塞等。

解决方法可以是增加功率、排除堵塞等。

2.温度保护:变频器在温度过高时会自动停机保护。

可能的原因有散热不良、风扇故障等。

解决方法可以是增大散热面积、更换风扇等。

3.电机震动、噪声过大:可能的原因有机械设备故障、电机失衡等。

解决方法可以是检查设备并修复、进行平衡校正等。

4.输出电压不稳定:可能的原因包括输入电源波动、电压调节设备故障等。

解决方法可以是增加输入电源稳定性、更换电压调节设备等。

5.电流过大:可能的原因有电机负载过重、电机故障等。

解决方法可以是检查设备并修复、减小负载等。

6.电机启动困难:可能的原因有电机过载、供电电压不稳定等。

解决方法可以是检查电机负载、增加电源稳定性等。

7.变频器无法启动:可能的原因包括电源故障、控制信号不正确等。

解决方法可以是检查电源、检查控制信号等。

8.故障代码显示:变频器可能会显示各种故障代码,如过温故障、过流故障等。

根据故障代码可以进行相应的故障分析和解决方法。

9.控制系统失效:可能的原因有控制器故障、输入信号失效等。

解决方法可以是更换控制器、检查输入信号等。

10.输出频率不正常:可能的原因包括控制板故障、输出滤波器故障等。

解决方法可以是更换控制板、检查输出滤波器等。

综上所述,变频器常见的十大故障现象及其故障分析主要包括过载保护、温度保护、电机震动、噪声过大、输出电压不稳定、电流过大、电机启动困难、变频器无法启动、故障代码显示、控制系统失效和输出频率不正常等。

针对不同故障现象,可以通过检查设备、修复故障、增加稳定性等方式进行解决。

变频器常见的十大故障现象和故障分析

变频器常见的十大故障现象和故障分析

变频器常见的十大故障现象和故障分析变频器是电力电子设备,用于调节交流电动机的转速和转矩。

由于其复杂的结构和工作原理,变频器在长时间运行中有时会出现各种故障。

下面是变频器常见的十大故障现象和故障分析。

1.变频器启动失败故障分析:可能是电源电压不稳定、电源线路松动、主电路元件损坏等原因导致的。

解决方法是检查电源电压是否符合要求,检查电源线路和主电路元件,及时更换损坏的元件。

2.变频器输出电压波动大故障分析:可能是控制板电源电压不稳定、控制板微调电位器设置不正确、输出电感线圈故障等原因导致的。

解决方法是检查控制板电源电压是否稳定,调整微调电位器,更换损坏的电感线圈。

3.变频器频率不稳定故障分析:可能是控制信号干扰、控制电路故障、传感器故障等原因导致的。

解决方法是消除控制信号干扰,检查控制电路和传感器,并及时更换故障部件。

4.变频器过热故障分析:可能是通风不良、负载过重、变频器散热器故障等原因导致的。

解决方法是改善通风条件,减少负载或增加散热措施,修复散热器故障。

5.变频器输出电流过大故障分析:可能是负载过重、变频器输出电容故障、主电路元件损坏等原因导致的。

解决方法是减少负载,更换损坏的输出电容和主电路元件。

6.变频器频率丢失故障分析:可能是控制信号干扰、控制板电源问题、控制板故障等原因导致的。

解决方法是消除干扰,检查电源和控制板,修复或更换故障部件。

7.变频器电机无法启动故障分析:可能是电源电压不足、控制信号传输故障、电机故障等原因导致的。

解决方法是检查电源电压,检查控制信号传输线路,检修电机或更换故障部件。

8.变频器运行不稳定故障分析:可能是传感器故障、控制电路故障、控制信号不稳定等原因导致的。

解决方法是检查传感器,检查控制电路,稳定控制信号。

9.变频器显示屏无法正常显示故障分析:可能是显示屏背光灯故障、控制板显示模块故障等原因导致的。

解决方法是检查显示屏背光灯,更换控制板显示模块。

10.变频器报警故障分析:可能是过流、过压、过热等保护功能触发导致的。

如何解决日立SJ200系列变频器的常见故障?

如何解决日立SJ200系列变频器的常见故障?

E01SJ200日立恒速时过电流1.变频器输出短路,或者电机轴被堵转或带有过大负载,这些情况导致过大电流流过变频器,使变频器切断输出2.双电压电机接线错误E02SJ200日立减速时过电流1.变频器输出短路,或者电机轴被堵转或带有过大负载,这些情况导致过大电流流过变频器,使变频器切断输出2.双电压电机接线错误E03SJ200日立加速时过电流1.变频器输出短路,或者电机轴被堵转或带有过大负载,这些情况导致过大电流流过变频器,使变频器切断输出2.双电压电机接线错误E04SJ200日立其他情况时过电流1.变频器输出短路,或者电机轴被堵转或带有过大负载,这些情况导致过大电流流过变频器,使变频器切断输出2.双电压电机接线错误E05SJ200日立过载保护若电子热继保护功能探测到电机过载,变频器跳闸,同时切断输出E06SJ200日立制动电阻过载若反馈制动电阻超过使用允许时间或使用比率,变频器跳闸,同时切断对电机的输出E07SJ200日立过压保护当由于电机的反馈能量使直流母线电压超过阀值时E08SJ200日立EEPROM错误当内置EEPROM存贮器由于噪声或过热时出错,变频器跳闸,切断对电机的输出E09SJ200日立欠电压故障1.内置的直流母线电压减小到低于阀值时会造成控制电路错误,这种情况会造成电机过热或产生较低的转矩2.变频器发生故障,切断输出E11SJ200日立CPU错误内置CPU发生故障,变频器跳闸,切断对电机的输出E22SJ200日立CPU错误内置CPU发生故障,变频器跳闸,切断对电机的输出艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

东方日立变频器故障分析及处理

东方日立变频器故障分析及处理

东方日立变频器故障分析及处理高压变频器故障诊断及故障处理一、故障诊断及处理:一、功率单元故障有:过压、缺相、过热、驱动、通信(通信故障有上行通信故障,下行通信故障);轻故障有过压,过热单元可以旁通运行,缺相变频器只报警不旁通可以继续使用。

重故障有驱动,通行故障。

如出现驱动及通信故障变频器发重故障跳高压。

1、过压故障原因:一、降速时间过短。

二、网侧电压过高(提供变频器高压电源侧电压过高,可以通过更换变频器变压器的中性点接头);三、共管方式运行出现强风情况容易出现过压。

2、缺相:一、单元输入熔断器熔断,二、变压器输入缺相、三、功率单元输入整流桥问题、四、单元控制板问题;3、过热:一、变频器房间温度过高,二、功率单元测温元件问题,三、单元柜过滤网堵塞,4、单元柜冷却风机出力不足或者有故障;4、驱动:驱动分启动时报驱动故障,运行中报驱动故障;启动时报驱动故障:一、变频器带负载启动IGBT过流,二、功率单元故障(驱动板故障);运行中报驱动故障:一、功率单元故障(驱动板故障),二、电机故障,电机开路(同时报出几个单元驱动故障情况);5、通信故障:单元上行通信故障,单元下行通行故障;单元上行通信故障:一、功率单元故障(控制板问题),二、单元输入熔断器熔断,三、单元内部保险管熔断,四、光纤插头松动或者有积灰问题;五、控制柜内的光通子板有有问题(插接松动);五、光纤是否有损坏;六、乱报单元直流母线过压及功率单元过热故障,判断为光通母板问题。

7、功能号参数恢复到出厂值。

单元下行通信故障:一、功率单元故障,二、控制柜的光通子板问题;三、光纤是否有损坏;出现该故障后可以给变频器充电观察功率单元是否带电正常(同其它单元对比),并观察光通子板是否正常(查看光通子板的指示灯同其它对比);备注:如果变频器无规则的报单元通信故障,检查端子板上的带电指示灯是否有异常,各开关电源输出电压是否正常,功能号参数是否发生变化(如果变频器报出的单元超出变频器实际的工作级数那么就可以判定是DALLS损坏或者主板故障。

日立变频器常见故障及其处理

日立变频器常见故障及其处理

日立变频器常见故障及其处理一、E01 恒速运转过流原因:1、负荷突然变小、2、输出短路、3、L-PCB与IPM-PCB连接缆线出错、4、接地故障处理措施:1、增加变频器容量、2、使用矢量控制方式说明:CT检测二、E02 减速运转过流原因:1、速度突然变化、2、输出短路、3、接地故障、4、减速时间太短、5、负载惯量过大、6、制动方法不合适处理措施:1、检查输出各项、2、延长减速时间、3、使用模糊逻辑加减速、4、检查制动方式说明:CT检测三、E03 加速运转过流原因:1、负荷突然变化、2、输出短路、3、接地故障、4、启动频率调整太高、5、转矩提升太高、6、电机被卡住、7、加速时间过短、8、变频器与电机之间连接电缆过长对策:1、使用矢量控制、2、转矩提升、3、延长加速时间、4、增大变频器的容量、5、使用模糊逻辑加减速功能、6、缩短变频器与电机之间距离、7、调试A69-70(SJ300系列)范围15~40HZ 说明:CT检测四、E04停止时过流原因:1、CT损坏、2、功率模块损坏、3散热风扇卡住或损坏时五、E05 过载原因:1、负荷太重、2、电子热继电器门限设置过小对策:1、减轻负荷、2、增大变频器的容量、3、增大电子热继电器门限值六、E06 制动电阻过载保护原因:1、再生制动时间过长、2、L-PCB与IPM-PCB连接缆线出错对策:1、减速时间延长、2、增大变频器的容量、3、A38设定为00、4、提高制动使用率七、E07 过压原因:1、速度突然减小、2、负荷突然脱落、3、接地故障、4、减速时间太短、5、负荷惯性过大、6、制动方法有问题对策:1、延长减速时间、2、增大变频器的容量、3、外加制动单元、4、按照E14故障去检查八、E08 EEPROM故障原因:1、周围噪声过大、2、机体周围环境温度过高、3、L-PCB损坏、4、L-PCB与IPM—PCB 连接线松动或损坏、5、变频器制冷风扇损坏对策:1、移去噪声源、2、机体周围应便于散热、空气流动良好、3、更换制冷风扇、4、更换相应元气件、5、重新设定一遍参数九、E09 欠压1、电源电压过低、2、接触器或空开触点不良、3、10分钟内瞬间掉电次数过多、4、启动频率调整太高5、F11选择过高、6、电源主线端子松动、7、同一电源系统有大的负载启动、8、电源变压器容量不够9、限流电阻损坏十、E10 CT出错原因:广州科沃—工控维修的1201、CT损坏、2、CT与IPM—PCB上J51连线松了、3、逻辑控制板上OP1损坏、4、可能84与RS、DM、ZNR损坏十一、E11 CPU出错原因:1、周围噪声过大、2、误操作、3、CPU损坏对策:1、重新设置参数、2、移去噪声源、3、更换CPU十二E12 外部跳闸原因:1、外部控制线路有故障、十三、E13 USP出错原因:1、当选择此功能时,一旦INV处于运行状态时,突然来电会发生此故障信息对策1、变频器停止运行操作时应该将运行开关关闭后再拉掉电源、不能直接拉电源十四、E14 INV输出接地故障原因:1、周围环境过于潮湿,电缆绝缘性下降或电机绝缘性下降、2、变频器输出接地不好、3、电机接地不好、4、加、减速时间过短、5、CT故障、L-PCB故障、6、IPM损坏、7、L-PCB 与IPM—PCB连接线松动、或损坏、8、如果使用电控柜,可能输出输入电缆磨损与电控柜连接一体带电、9、变频器输出电缆断线10、输出端子松动、11、电机线圈断线、12、电机功率太小、13、由于噪声引起的误动作对策:1、断开INV的输出端子,用摇表检查电机的绝缘性、2、换线缆,或烘干电机、3、更换其它零部件、4、有时IPM-PCB是好的,但DM损坏说明:启动瞬间检测十五、E15 电源电压过高原因:1、电源电压过高、2、F11设置过低、3、A VR功能没有起作用对策:1、能否降低电源电压、2、根据实际情况选择F11值、3、输入侧安装AC电抗器、十六、E16 瞬间电源故障原因:1、电源电压过低、2、接触器或空开触点不良十七、E17~E20选件板故障十八、E21 变频器内部温度过高原因:1、制冷风扇不转/变频器内部温度过高、2、散热片堵塞十九、E23 CPU与闸阵列连接故障原因1、FFC接触不良、2、IC故障、3、驱动光欧性能下降或者损坏对策:1、更换或者清洁FFC插头、2、更换新的光欧、3、更换主基板二十、E24 缺相保护原因:1、三相电源缺相、2、接触器或空开触点不良、3、L-PCB与IPM-PCB连线不良、4、IPM 与DM连线(仅限30KW以上)对策:1、检查供电电源、2、更换接触器或空开、3、换一块L-PCB仍旧不好、再换连线仍旧不好,则IPM—PCB损坏二十一、E30 IGBT故障广州科沃—电梯维修的120见日立论坛E30处理方案说明:SJ300/L300P系列无E31、E32、E33等故障信息二十二、E31 恒速过流原因:1、负荷突然改变、2、变频机体温升过高、3、周围环境过于潮湿,电缆绝缘性下降或电机绝缘性下降4、变频器输出接地不好、5、电机接地不好、6、IPM损坏对策:E31、E32、E33、E34主要是输出侧的原因解决办法使用模糊控制二十三、E32 减速过流原因:1、减速时间设置不当、2、速度突然变化、3、输出短路、4、接地故障、5、IPM损坏二十四、E33 减速过流原因:1、速度突然增加、2、负荷突然变化、3、输出短路、4、接地故障、5、启动频率调整太高、6、转矩提升太高、7、电机被卡住、8、IPM损坏、9、载波频率过高、10、IPM-PCB损坏(仅限J300-750HFE4以上型号)、11、PM与底座的散热硅胶涂抹的不均匀二十五、E34 停止时过流原因:1、变频器震动过大、2、IPM损坏、3、变频器没有垂直安装、4、环境温度过高、5、内部电源损坏、6、制冷风扇不转、7、CP1损坏或者CT损坏PC7、8、9、10、11损坏二十六、E35 电机过热热敏电阻与变频器智能端子连接后如果电机温度过高,变频器跳闸二十七、E60~E69 选件一故障二十八、E70~E79 选件二故障二十九、上面四道杠原因:1、复位信号被保持、2、面板和变频器之间出现错误对策:1、按下(1键或2键)键即能恢复、2、再一次接通电源三十、中间四道杠原因:1、关断电源时显示或者欠压、2、R0-T0板上J62接触不良(仅限SJ300/L300P系列)、3、输入欠压又缺相三十一、下面四道杠无任何跳闸历史时显示三十二、中间四道杠闪烁原因:1、逻辑控制板损坏、2、开关电源损坏三十三__U1、输入电压不足时显示。

日立变频器维修常见故障排除

日立变频器维修常见故障排除

日立变频器维修常见故障排除一、日立变频器J300系列自整定功能1、连接好电机缆线2、去掉各种制动措施及外接系统(如压力传感器、温度传感器、速度传感器等)3、变频器通电4、设定F9=00、F2=20HZ(任意值皆可以,但不能为0)F4、F6、F7、F11、A1、A2按照实际情况设定5、设定A97=16、按ON键进行自整定(通常时间在2分钟左右,注意内容在说明书A-2页)7、自整定成功结束后显示“ - - 0”,按任意键,显示原始屏幕8、自整定失败结束后显示“ - - I”,按任意键,显示原始屏幕,重新设定9、自整定成功后,需要设定A0=4、A98=2,其它参数根据需要按照实际工况进行设定备注:自整定功能可以使控制更精确,尤其在矢量控制情况下建议使用二、日立变频器J300系列第二设定功能1、将智能端子C1(或C2、C5、C6、C7)的值设定为8(即SET功能)2、将智能端子C1(或C2、C5、C6、C7)与P24端子用一短线连接(既短路)3、此时可以设定变频器拖动的电机的参数及变频器运行参数;4、断开智能端子C1(或C2、C5、C6、C7)与P24端子的连线,可以设定变频器拖动的第二台电机的参数及变频器运行参数。

5、此时只要保证变频器的输出侧闭和的前提下,通过闭合智能端子C1(或C2、C5、C6、C7)与P24端子的连线可以实现两套参数运行,避免了烦琐的参数设定。

三、日立变频器故障信息的处理措施发生故障保护后,应该详细检测变频器的各个部位及使用情况,如无意外,请按复位键“STOP”,然后继续运行。

四、日立变频器源漏型接法区别1.日立变频器小型号如:L100、SJ100、J100系列的漏型接法型号为LF、HF、或结尾字母为“U”,其智能端子的公共端为“CM”,——负电位;欧洲型号为源型接法,结尾字母为“E”,其智能端子的公共端为“P24”,——正电位;源、漏型接法是不可转换的。

2.SJ200、SJ300、L300、J300系列的漏型接法型号为LF、HF、或结尾字母为“U”,其智能端子的公共端为“CM”,——负电位;欧洲型号为源型接法,结尾字母为“E”,其智能端子的公共端为“P24”,——正电位;源、漏型接法是可以转换的。

日立变频器常见故障

日立变频器常见故障

日立电梯变频器的常见故障和维修对策电梯互动平台日立电梯变频器的一些常见故障2.1日立电梯液晶显示器早期我们在国内市场上经常能碰到的日立电梯变频器就是HFC-VWS3系列,这是一款V/F控制的变频器,功率模块采用GTR的大功率晶体管。

其最大功率能够做到132kW,采用液晶面板显示,这在同时期的日本变频器还是属于档次较高的。

但相对于用数码管显示的日立电梯变频器,液晶的使用寿命和稳定性相对就显得差了,我们经常会碰到液晶显示器有亮度但没有字幕,此类情况多半是由于液晶显示器的驱动电源侧由于贴片陶瓷电容容量下降而导致的,更换此类电容就能解决问题。

2.2日立电梯开关电源此外,该系列日立电梯变频器大量采用了厚膜电路,包括开关电源厚膜电路,驱动部分的厚膜电路。

采用厚膜电路多半是出于技术保密上的考虑。

碰到类似问题,我们首先应该考虑的是如何判断这些厚膜电路的好坏,对日立电梯变频器维修来说,如何找出故障,也是一个很严重工作,对于开关电源的损坏,假如排除外围的部件包括开关管,起振电阻,日立电梯脉冲变压器等的损坏外,最有可能出现问题的就是开关电源厚膜驱动电路了,在没有明明损坏痕迹下,我们可以外加直流电压测试厚膜电路能否正常输出驱动波形,外加直流电压大凡在15V左右。

如果输出波形正常,我们大凡可以认为此厚膜电路正常。

无波形输出基本可以判断此厚膜已损坏,更换厚膜解决此故障。

日立电梯HFC-VWS3系列变频器的驱动厚膜电路也是简易出故障的地方,但由于厚膜电路上所有元器件都已被封装了,所以维修相对较困难。

2.3 E9报警_在日立电梯J300系列变频器中,我们经常会碰到E9报警,我们可以检查一下三相输入侧电源,日立电梯J300变频器带有三相输入电压检测,输入电压通过分压电阻送到CPU处理,在缺相和输入电压过低的情况下都有可能出现E9报警。

2.4故障of{~此类故障大凡都出现在日立电梯变频器上电时,大凡这种故障不是一种纯硬件的损坏,但却经常会碰到,我们检查的重点可以放在一些接插件上,包括操作面板与日立电梯变频器连接,控制板与驱动板的连接。

变频器常见故障及解决方案

变频器常见故障及解决方案

变频器常见故障及解决方案变频器是工业自动化领域中广泛应用的设备,主要用于调节电机转速和输出功率。

虽然变频器具有很高的稳定性和可靠性,但是在使用过程中仍然会出现一些常见故障。

下面将介绍一些变频器常见故障及其解决方案。

一、变频器电路故障1. 短路短路是变频器中常见的故障之一,通常是因为绝缘损坏或元器件故障导致。

解决方法包括检查电缆是否能够正常通电,检查电源线和控制线是否短路,更换损坏的元器件等。

2. 开路开路也是变频器中常见的故障之一,通常是电路连接不良或失修造成的。

解决方法包括检查连接线和插头是否正常,重新固定接线端子等。

3. 电源故障电源故障是变频器中比较严重的故障,通常会导致整个系统的瘫痪。

解决方法包括检查电源线是否正常、更换损坏的电源等。

二、软件故障1. 程序错误程序错误是变频器软件故障中常见的问题之一,通常是因为程序编写错误或调试不足造成。

解决方法包括检查程序语法、重新编写程序等。

2. 控制错误控制错误通常会导致变频器对电机的控制失效,不能正常输出信号。

解决方法包括检查参数设置、重新定义驱动控制方法等。

三、机械故障1. 轴承故障轴承故障通常是因为轴承损坏或过度磨损导致,会导致电机转速不稳定或无法启动。

解决方法包括更换损坏的轴承。

2. 轴向偏移轴向偏移通常是因为轴承安装不当或电机不平衡导致,会导致电机运行不稳定、振动强烈等故障。

解决方法包括重新安装轴承、调整电机平衡等。

3. 内部杂物变频器内部杂物会导致电机运行不稳定、振动强烈等故障。

解决方法包括清理变频器内部杂物,保持设备干净卫生。

四、环境故障1. 温度过高格力变频器及其它品牌的变频器工作温度一般在0℃-60℃之间,如果超过这个范围会导致变频器失效。

解决方法包括使用散热器进行散热、降低环境温度等。

2. 潮湿潮湿环境下容易导致电子元器件短路或锈蚀,导致变频器失效。

解决方法包括使用防潮罩、加强设备维护等。

总之,变频器的故障原因复杂多样,需要根据具体情况进行综合分析和解决。

日立变变频器E23故障代码

日立变变频器E23故障代码

E23.x通常检查程序FFC、L-PCB、P-PCB、检查PV5N的波形1 E23(D105=80) IGBT板上R22损坏2 E23(GA)、E30(IGBT) L-PCB/IGBT上30角E21、E07、E14不能复位PC3上6角—GA19角 0欧姆PC3上6角—GA19角 180欧姆(R17)P-N端螺丝长度短了也会出现3 E23.0 FFC损坏/如果D105=00则L-PCB不坏4 通电E23.0(D105=00)(1)FFC的28角有问题检查:PC4的6—N H电位PC4的1—N L电位/PC7的1—N L电位(2)OSC损坏检查J1信号(3)IGBT板上C17损坏(4)IGBT板上R2损坏5 只是E23.0(D105=80)检查PC1、2、4、5、6、7、9只通过R0-T0供电通电后波形图如下:PC5 6pin<-N 闪烁两次(始终高电位)->HPC5 1pin<-L 1[V]闪烁两次 (始终是低电位)->LPC6 6pin<-N H(5V) PC6 1pin<-L LPC4 6pin<-N H(5V)-> 闪烁 -> L PC4 1pin<-L 平滑-> 闪烁 -> 2VPC1 6pin<-N H(5V)-> 闪烁 -> H PC1 3pin<-L H(5V) -> 闪烁 -> HPC2 4pin<-N H(5V) PC2 1pin<-L H(5V)PC9 6pin<-L H or 3[V] PC9 3pin<-N H(5V)PC7 6pin<-L H(5V) -> 闪烁两次->H PC7 1pin<-N H(5V) -> 闪烁两次->H6 E23.0(D105=80)(1)检查OSC各管脚(2)R7损坏、PC7-N是L电平(正常是H电位)SJ300-220HFE PC1 6pin L电位(正常H电位)、PC2-6 H电位、PC7-6L电位——损坏 R1 检查R1、2、4、5、6、301、302、304、305、3067 E23.0;(d105;00 or 80) 通讯故障 -> 概率相当高E23.6;(d105;80) 无 PWM 响应 -> 低E23.6;() 通讯故障 -> 概率相当高E23.4; ()d105;80 慢 PWM 响应 -> 非常低通讯故障 80;GARES,GASCK,GARXD8 E23.0(D105=00) J41松动9 只有R0、T0供电时出现E23.0 (D105=80)AVR 对PV5-N 可能在K1317附近或者E14.0 ,尤其在IGBT短路时,有时这些故障信息不出现10 E23.0 下桥臂电压不平衡(D105=80) NG相对+17V,E23.0 不能复位检查门电路或者PWM反馈回路11 E23.3(D105=80)电源板上二极管ZDW损坏12 E23.4 低于10HZ运行正常、高则出现PCU1~PCZ1损坏故障代码(D105=80)13 E23.4 (D105=80) R22、R7、PCU、V、W、X、Y、Z14 E23.4 (大约11HZ有电机出现故障) CU3、CV3、CW3、CX3、CY3、CZ3无电机不出现故障(D105=80)15 E23.6(L300P-150HFE)(D105=80) GA-15PIN损坏 35pin-5V、37pin-5v、 38pin-0V、 39pin-5v、40pin-5V、41pin-5V43pin-5v如果出现E3*或者E23出现还得检查GA或者门电路下桥臂的D57损坏16 E23.4 、E23.6(D105=00) FFC或者其连接件损坏17 E23.6(D105=80) R69损坏18 E23.6(D105=80)、E30.4(D105=80) GA板与IGBT板接触不良,如JX1等19 E23.6 如果能复位,运行,则1、降低载波频率、2、频率上限、3、光偶20 E21.6 IGBT 上C80损坏E23故障处理方案PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 。

日立变频器的常见故障及维修对策

日立变频器的常见故障及维修对策

日立变频器的常见故障及维修对策一、引言日立,在自动化领域相对于西门子,ABB,三菱等一线品牌来说,还是一个相对比较陌生的品牌,其实在工控行业中日立的产品还是经常会看到的,像MICRO EH系列以及较大型的EH-150系列PLC,L系列,SJ系列,J系列变频器,以及交流伺服产品等等,在国内还是有一定的使用量。

特别是日立变频器在启动负载较大的输送搅拌装置,需要四象限运行的升降装置,以及纺织化纤行业的卷绕等应用方面都有较多的应用实例。

日立变频器在选型划分上还是比较清晰的,现在市面上正在销售中的变频器包括经济型的L100系列,以及涵盖L100功能的SJ100矢量型变频器,无速度传感器矢量控制的SJ300系列变频器,电梯专用的SJ-300EL系列变频器,风机水泵专用的L300P系列变频器。

现在,市场上的几款日立变频器性能稳定,特别是日立具有专利技术的无速度传感器矢量控制,使得日立变频器在低速时的启动特性相当优越。

现在的日立变频器在功能应用上也比较丰富,在同类变频器上经常用到的内置PID 功能,RS-485通讯功能,16段加减速功能,电机并行运行功能,速度升降功能,参数拷贝功能,三线运行功能等在日立变频器的应用中都能一一找到。

特别值得一提的是当两台电机在并行运行时同时采用矢量控制,这对于一般变频器是很难做到的,大家都知道,矢量控制时对于电机的参数要求都非常精确。

功率,电流,电压,定转子的阻抗都得非常准确,而两台电机并行运行时恰恰很难做到这一点。

这可能也是日立变频器的一个亮点。

日立变频器在可选件的应用上相对来说不是很多,在通讯选件上主要有Profibus,Device Net等可选。

在抗干扰,抑制高低谐波,射频干扰上,日立变频器还是有多种选件可选,交直流电抗器,RFI滤波器,LCR输出正弦滤波器等都为抑制变频器的对外干扰做了很好的保证。

日立变频器相对于整个变频器市场,占有率可能并不是很高,对于用户来讲碰到故障可以查找解决故障办法的来源更少,以下我们就日立变频器的一些常见故障和大家做一探讨。

变频器常见的十大故障现象和故障分析

变频器常见的十大故障现象和故障分析

变频器常见的十大故障现象和故障分析变频器是一种将电源的频率进行调整以控制电机转速的设备。

尽管变频器具有高效、节能、控制精度高等优点,但由于其使用环境恶劣,故障频率较高。

下面将介绍变频器常见的十大故障现象和故障分析。

1.变频器不能开机:可能原因包括电源故障、断路器跳闸、主电路板接触不良等。

解决方法是检查电源、断路器和主电路板的连接,修复或更换故障部件。

2.变频器启动后停止:常见原因是电机负载过重、短路故障、过热保护等。

解决方法是检查负载和电机,排除短路故障,并确保过热保护设备正常工作。

3.变频器输出电压不稳定:可能是因为输入电压波动大、输出电压调节不当、继电器故障等。

应检查电源输入和输出电压波动情况,调整输出电压和检查继电器状态。

4.变频器频率不稳定:原因可能是调整方式不正确、控制器故障、传感器故障等。

解决方法是检查参数设置、更换控制器或传感器,并对系统进行校准。

5.变频器过载保护报警:常见原因是负载过重、风扇不工作、过载保护设备故障等。

应检查负载情况、风扇运转情况,并修复或更换过载保护设备。

6.变频器噪音大:可能原因包括内部故障、电源电压波动、机械部件磨损等。

解决方法是检查变频器内部故障,保持电源稳定,修复或更换磨损部件。

7.变频器输出电流异常:原因可能是电机问题、短路、过载等。

解决方法是检查电机接线、检测短路情况,并根据需要调整负载。

8.变频器过热:常见原因包括电源过载、风扇故障、环境温度过高等。

应检查电源负载、风扇运转情况,调整环境温度,并确保散热设备正常工作。

9.变频器启停频繁:可能是设定参数不当、电机故障等。

解决方法是检查参数设置,调整启停频率,并排除电机故障。

10.变频器通讯故障:原因可能是通讯线路故障、通讯协议设置错误等。

解决方法是检查通讯线路连接,确认通讯协议设置正确。

以上是变频器常见的十大故障现象和故障分析。

使用变频器时,操作人员需要严格按照使用说明书操作,并定期进行维护和检查,以确保其正常运行。

变频器十大故障现象和分析

变频器十大故障现象和分析

变频器十大故障现象和分析变频器是一种能够通过改变电源频率来控制电机转速的电力调节设备。

在使用过程中,由于各种原因,变频器可能会出现各种故障现象。

下面将针对变频器的十大故障现象进行分析,并提供相应的解决方案。

1.变频器无法启动:当变频器无法启动时,可能是由于电源故障、控制线路接触不良、控制信号错误等原因导致。

解决方法可以是检查电源供应是否正常,检查控制信号是否正确,检查控制线路是否有松动现象。

2.变频器发热过高:当变频器发热过高时,可能是由于空气散热不良、散热器堵塞、过载运行等原因导致。

解决方法可以是保持空气流通,清洁散热器,减少负载或使用更大功率的变频器。

3.变频器频率不稳定:当变频器的输出频率不稳定时,可能是由于控制线路干扰、电源波动、内部元件老化等原因导致。

解决方法可以是检查控制线路的接地情况,稳定电源供应,更换老化的元件。

4.变频器噪声过大:当变频器噪声过大时,可能是由于变频器内部元件松动、电源线接触不良、电磁干扰等原因导致。

解决方法可以是检查内部元件是否稳固,检查电源线是否接触良好,增加电磁屏蔽措施。

5.变频器输出电压异常:当变频器的输出电压异常时,可能是由于控制信号错误、输出线路故障、电源电压异常等原因导致。

解决方法可以是检查控制信号是否正确,检查输出线路是否有故障,检查电源电压是否正常。

6.变频器电流过大:当变频器的输出电流过大时,可能是由于负载过大、短路故障、输出电压不稳定等原因导致。

解决方法可以是减少负载,检查输出线路是否短路,稳定输出电压。

7.变频器频率跳闸:当变频器频率跳闸时,可能是由于电源电压不稳定、负载变化大、内部故障等原因导致。

解决方法可以是稳定电源电压,减小负载变化范围,检查变频器是否有内部故障。

8.变频器无故停机:当变频器无故停机时,可能是由于过载保护触发、内部保护触发、控制信号错误等原因导致。

解决方法可以是减少负载,检查内部保护设置,检查控制信号是否正确。

9.变频器输出电流不平衡:当变频器的输出电流不平衡时,可能是由于负载不均衡、相位接线错误、输出线路损耗不均等原因导致。

日立变频器维修常见故障排除

日立变频器维修常见故障排除

日立变频器维修常见故障排除一、日立变频器J300系列自整定功能1、连接好电机缆线2、去掉各种制动措施及外接系统(如压力传感器、温度传感器、速度传感器等)3、变频器通电4、设定F9=00、F2=20HZ(任意值皆可以,但不能为0)F4、F6、F7、F11、A1、A2按照实际情况设定5、设定A97=16、按ON键进行自整定(通常时间在2分钟左右,注意内容在说明书A-2页)7、自整定成功结束后显示“ - - 0”,按任意键,显示原始屏幕8、自整定失败结束后显示“ - - I”,按任意键,显示原始屏幕,重新设定9、自整定成功后,需要设定A0=4、A98=2,其它参数根据需要按照实际工况进行设定备注:自整定功能可以使控制更精确,尤其在矢量控制情况下建议使用二、日立变频器J300系列第二设定功能1、将智能端子C1(或C2、C5、C6、C7)的值设定为8(即SET功能)2、将智能端子C1(或C2、C5、C6、C7)与P24端子用一短线连接(既短路)3、此时可以设定变频器拖动的电机的参数及变频器运行参数;4、断开智能端子C1(或C2、C5、C6、C7)与P24端子的连线,可以设定变频器拖动的第二台电机的参数及变频器运行参数。

5、此时只要保证变频器的输出侧闭和的前提下,通过闭合智能端子C1(或C2、C5、C6、C7)与P24端子的连线可以实现两套参数运行,避免了烦琐的参数设定。

三、日立变频器故障信息的处理措施发生故障保护后,应该详细检测变频器的各个部位及使用情况,如无意外,请按复位键“STOP”,然后继续运行。

四、日立变频器源漏型接法区别1.日立变频器小型号如:L100、SJ100、J100系列的漏型接法型号为LF、HF、或结尾字母为“U”,其智能端子的公共端为“CM”,——负电位;欧洲型号为源型接法,结尾字母为“E”,其智能端子的公共端为“P24”,——正电位;源、漏型接法是不可转换的。

2.SJ200、SJ300、L300、J300系列的漏型接法型号为LF、HF、或结尾字母为“U”,其智能端子的公共端为“CM”,——负电位;欧洲型号为源型接法,结尾字母为“E”,其智能端子的公共端为“P24”,——正电位;源、漏型接法是可以转换的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

日立电梯变频器的常见故障和维修对策
电梯互动平台
日立电梯变频器的一些常见故障
2.1 日立电梯液晶显示器早期我们在国内市场上经常能碰到的日立电梯变频器就是HFC-VWS3系列,这是一款V/F控制的变频器,功率模块采用GTR的大功率晶体管。

其最大功率能够做到132kW,采用液晶面板显示,这在同时期的日本变频器还是属于档次较高的。

但相对于用数码管显示的日立电梯变频器,液晶的使用寿命和稳定性相对就显得差了,我们经常会碰到液晶显示器有亮度但没有字幕,此类情况多半是由于液晶显示器的驱动电源侧由于贴片陶瓷电容容量下降而导致的,更换此类电容就能解决问题。

2.2 日立电梯开关电源此外,该系列日立电梯变频器大量采用了厚膜电路,包括开关电源厚膜电路,驱动部分的厚膜电路。

采用厚膜电路多半是出于技术保密上的考虑。

碰到类似问题,我们首先应该考虑的是如何判断这些厚膜电路的好坏,对日立电梯变频器维修来说,如何找出故障,也是一个很重要工作,对于开关电源的损坏,假如排除外围的部件包括开关管,起振电阻,日立电梯脉冲变压器等的损坏外,最有可能出现问题的就是开关电源厚膜驱动电路了,在没有明显损坏痕迹下,我们可以外加直流电压测试厚膜电路能否正常输出驱动波形,外加直流电压一般在15V左右。

如果输出波形正常,我们一般可以认为此厚膜电路正常。

无波形输出基本可以判断此厚膜已损坏,更换厚膜解决此故障。

日立电梯HFC-VWS3系列变频器的驱动厚膜电路也是容易出故障的地方,但由于厚膜电路上所有元器件都已被封装了,所以维修相对较困难。

2.3 E9报警_ 在日立电梯J300系列变频器中,我们经常会碰到E9报警,我们可以检查一下三相输入侧电源,日立电梯J300变频器带有三相输入电压检测,输入电压通过分压电阻送到CPU处理,在缺相和输入电压过低的情况下都有可能出现E9报警。

2.4 故障of{~ 此类故障一般都出现在日立电梯变频器上电时,一般这种故障不是一种纯硬件的损坏,但却经常会碰到,我们检查的重点可以放在一些接插件上,包括操作面板与日立电梯变频器连接,控制板与驱动板的连接。

此外直流侧欠压也会出现此类故障。

2.5 E30 IGBT故障日立电梯SJ300系列变频器还会碰到的一种故障现象就是E30报警。

导致E30报警的可能性有几方面:其中主要有功率模块损坏,日立电梯SJ300系列变
频器中小功率采用的是日本富士生产的PIM模块,整流和逆变为一体化的模块,与日立电梯J300采用的IPM智能化模块又有区别。

当然模块的损坏会导致E30报警的出现。

但也有很多情况下,PIM模块并没有损坏,而是上桥驱动电路检测上出现了故障,故障信号通过光耦隔离后传到了主控制板报警封锁输出。
