彩色电视机消磁电路图

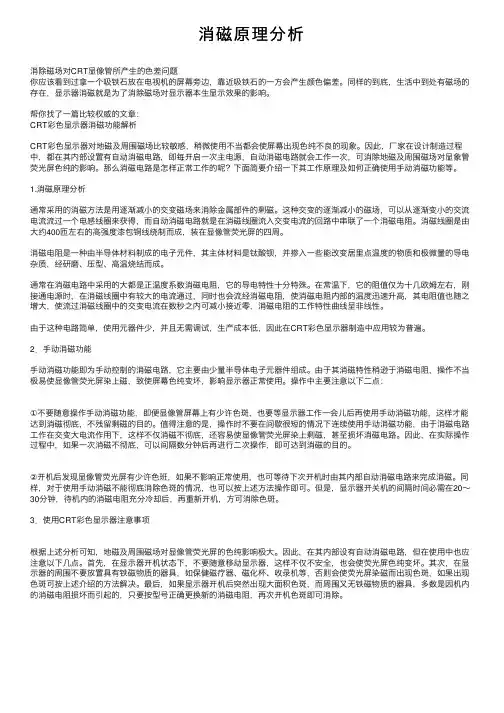

消磁原理分析
消磁原理分析消除磁场对CRT显像管所产⽣的⾊差问题你应该看到过拿⼀个吸铁⽯放在电视机的屏幕旁边，靠近吸铁⽯的⼀⽅会产⽣颜⾊偏差。
同样的到底，⽣活中到处有磁场的存在，显⽰器消磁就是为了消除磁场对显⽰器本⽣显⽰效果的影响。
帮你找了⼀篇⽐较权威的⽂章：CRT彩⾊显⽰器消磁功能解析CRT彩⾊显⽰器对地磁及周围磁场⽐较敏感，稍微使⽤不当都会使屏幕出现⾊纯不良的现象。
因此，⼚家在设计制造过程中，都在其内部设置有⾃动消磁电路，即每开启⼀次主电源，⾃动消磁电路就会⼯作⼀次，可消除地磁及周围磁场对显象管荧光屏⾊纯的影响。
那么消磁电路是怎样正常⼯作的呢？下⾯简要介绍⼀下其⼯作原理及如何正确使⽤⼿动消磁功能等。
1.消磁原理分析通常采⽤的消磁⽅法是⽤逐渐减⼩的交变磁场来消除⾦属部件的剩磁。
这种交变的逐渐减⼩的磁场，可以从逐渐变⼩的交流电流流过⼀个电感线圈来获得，⽽⾃动消磁电路就是在消磁线圈流⼊交变电流的回路中串联了⼀个消磁电阻。
消磁线圈是由⼤约400匝左右的⾼强度漆包铜线绕制⽽成，装在显像管荧光屏的四周。
消磁电阻是⼀种由半导体材料制成的电⼦元件，其主体材料是钛酸钡，并掺⼊⼀些能改变居⾥点温度的物质和极微量的导电杂质，经研磨、压型、⾼温烧结⽽成。
通常在消磁电路中采⽤的⼤都是正温度系数消磁电阻，它的导电特性⼗分特殊。
在常温下，它的阻值仅为⼗⼏欧姆左右，刚接通电源时，在消磁线圈中有较⼤的电流通过，同时也会流经消磁电阻，使消磁电阻内部的温度迅速升⾼，其电阻值也随之增⼤，使流过消磁线圈中的交变电流在数秒之内可减⼩接近零，消磁电阻的⼯作特性曲线呈⾮线性。
由于这种电路简单，使⽤元器件少，并且⽆需调试，⽣产成本低，因此在CRT彩⾊显⽰器制造中应⽤较为普遍。
2．⼿动消磁功能⼿动消磁功能即为⼿动控制的消磁电路，它主要由少量半导体电⼦元器件组成。
由于其消磁特性稍逊于消磁电阻，操作不当极易使显像管荧光屏染上磁，致使屏幕⾊纯变坏，影响显⽰器正常使⽤。
彩色电视机自动消磁电路图
彩色电视机自动消磁电路图
彩色显像管内外的许多铁制部件在使用过程中往往会被磁化而产生杂散磁场, 这些磁场会影响电子束的正常偏转, 导致色纯度和会聚遭到破坏, 直接损害了图像的质量。
因此, 现代彩色电视机都加有自动消磁电路。
自动消磁电路的作用是每次开机时均自动对显像管及周围部件进行消磁。
一种消磁电路如图, 由消磁线圈L串一正温度系数的热敏电阻RH组成, 接在电源整流桥堆前面。
消磁线圈安装在显像管锥体部分的安全防爆箍附近, 热敏电阻常温下阻值约20Ω。
开机时有1A以上的大电流流过L与RH串联支路, 产生很强的交变磁场。
热敏电阻因消耗功率而发热, 使阻值急剧增加导致电流很快衰减(图(b)所示), 相应的交变磁场也由强趋弱。
最后达到平衡状态, 热敏电阻的高阻值维持一最小电流, 而此电流又使热敏电阻维持一最崐小电流, 而此电流又使热敏电阻维持较高的温度而稳定的处于高阻状态。
这个最小的维持电流产生的磁场已足够弱, 不会再影响电子束的正常扫描偏转。
在上述过程中, 显像管及周围部件的剩磁则在由强渐弱的交变磁场中被消去。
消磁电阻基本原理检修和更换
消磁电阻基本原理检修和更换消磁电阻是一种正温度系数热敏电阻，其阻值随着温度的升高而增加。
它常应用于彩色电视机中，与消磁线圈组成消磁电路。
该电路在每次开机时，产生一个由强变弱的交变磁场，对彩色显像管金属部件进行消磁。
彩电消磁电阻故障表现为显示彩色光环，光斑，一般都可以判断为消磁电阻损坏。
常见的消磁电阻有圆柱形、圆片形、方柱形三种，每种又有二端和三端之分。
三端消磁电阻的内部装封两只PTC消磁电阻。
一只接消磁线圈，另一只并联于输入端(参见附图)，从而保证开机后消磁电流快速衰减。
三端消磁电阻的性能优于二端消磁电阻。
消磁电阻常见阻值有12Ω、18Ω、27Ω、30Ω,等多种(指常温下所测得的电阻值)．以供不同机型、不同参数的消磁线圈选用。
附表列举了几种彩电常用的PTc消磁电阻的性能。
消磁电阻与消磁线圈是配套使用的。
消磁线圈是一组空心电感线圈．外层裹有多层绝缘材料．安装在彩色显像管荧光屏周围。
消磁电阻在常温下阻值较低，仅十几欧到数十欧。
当开机有大电流通过时，PTc消磁电阻会迅速发热，其阻值随着自身温度的升高而增大。
因此．开机时，经过消磁线圈的瞬时电流较大，产生强交变磁场．然后电流随着消磁电阻的阻值变大而快速减小，交变磁场也由强变弱．对彩色显像管自动进行消磁，而后自动结束消磁状态．转入近似开路状态(电流甚微)，消磁电路便停止工作。
消磁电路的常见故障有两种：一种是开机烧保险，多为消磁电路短路所致；另一种则是荧光屏上光栅出现色斑，这是消磁电路没有工作的明显特征，尤其靠近扬声器侧或屏幕四角出现色斑、色块最为常见．故障原因多为消磁电阻内部开路、消磁电阻变值等。
检测PTC消磁电阻的方法有三种：第一、常温检测法。
对于正常的PTc消磁电阻，若用万用表R×1Ω档在常温下测得其实际阻值与标称阻值差值在±2Ω,内，即为正常；若测得的阻值大于额定值20％时，即可判定其性能不良或已损坏。
不过．在检测时须注意以下几点：1．检测时应拔下印制板上的消磁线圈插头，以切断消磁线圈与消磁电阻之间的通路；2．不应在断电关机后立即检测，因为此时消磁电阻温度很高，所测阻值会明显大于标称值。
彩色电视机电路板上各电路的作用
彩色电视机电路板上各电路的作用电视是这个时代最伟大的三大发明之一，从黑白电视到彩色电视，再到现在的智能电视，从我们父母那一代就已经生长在被电视浸润的环境中，可能在几十年前电视就像现在的手机一样，是一种每个家庭不可或缺的媒介，茶余饭后一家人做到电视前看新闻联播或者还珠格格已经成为一种记忆。
彩色电视机电路板上各电路的作用1、CPU电路：接收、处理控制信号，发送操作指令，控制相应电路动作，改变工作状态（换台、切换输入端、改变模拟量等）并把相应工作状态显示在屏幕上片刻。
2、小信号处理电路：包括扫描电路（产生行、场振荡信号，送到相应推动电路，使偏转线圈产生交变磁场，控制电子束移动，利用视觉暂留在屏幕上形成图像，产生成像必须的高压和其他工作电压）、输入回路（高频头、中放、亮色分离、同步分离、伴音中频处理等重要信号处理、输入信号端切换等）3、末端处理电路，包括伴音功放（还原出声音）、行输出、场输出（成像不可缺少的电路）。
4、能源电路：把220V变成电视机工作所需的电压，一般由电源和行输出变压器电路完成。
上述电路仅限于CRT电视。
彩色电视机原理由于射频信号在空中传输的过程中要混入一些干扰信号并随着传输距离的增大而衰减，电视机从有线或天线（RF-IN）接收到微弱的射频电视信号后，首先要通过调谐器对它进行解调，经过放大、混频和检波，滤掉高频载波分量，得到PAL、NTSC 或SECAM制式的复合全电视信号。
从全电视信号中分离伴音信号和视频信号。
音频信号经音频电路处理后送扬声器输出。
视频信号经视频放大，并把亮度、色度信号分离开，得到YC分量信号。
最后，把YC分量信号转换成YUV、进而转换成RGB分量信号并送显象管显示。
在全电视信号中，由于色度信号占用了2.6MHz的带宽，电视机的电子电路在亮度、色度信号分离处理时有的直接截取亮度低端约3MHz的信号。
在这种情况下，虽然电视机的荧。
彩色电视机电路图分析基础
彩色电视机电路图分析基础--------------------------------------------------------------------------------彩色电视机电路图分析基础1. 彩电电源与波段开关电路说明:电路图如下图所示,Logic IC 301 BU4069内藏有6组反相器(Inverter), 用来当作两组独立的开关选择器,即电源开关(Power on-off)与波段选择器(Band vhf-uhf).首先开机供电IC Pin14电源后, C340电容瞬间储存电位为零, 使IC Pin2/3为高电位, IC Pin4为低电位, Q302无推动电流, 其CE间呈高阻状态, 而Q301亦未导通, 主电源未能供应其它电路. 此时C341电容则经由R320充电至高电位.当压下Power按钮(未释回)时, C341所储存之高电位, 经由R319充电C340电容, 使至高电位. 因而IC Pin2/3转为低电位, IC Pin4则为高电位, 并经由R318推动Q302, 使其CE间呈低阻状态. 而Q301导通, 使其它电路得到供电. 而Power按钮释回后, 因IC Pin2/3为低电位, 使C341所储存之高电位, 经由R320放电完毕.若再次压下Power按钮, 由于C341电容值远大于C340, 故C340所储存之高电位, 被C341与R320放电完毕. 此时IC Pin1 为低电位, IC Pin2/3转为高电位, IC Pin4则为低电位, Q301 与Q302再次关闭. 以上连续触压, 在电路上形成on-off来回改变之动作.另外一组波段开关电路原理相同, 由C342设定使开机供电时, IC Pin9/10为低电位, Pin8为高电位. 此时Q303导通, Q304关闭, VHF Tuner部份得到供电.当压下Band按钮后, IC Pin9/10为高电位, Pin8为低电位. 此时Q303关闭,Q304导通, UHF Tuner 部份得到供电.2. 灯管超高压产生器(D to A) 电路说明:电源先经由R401, R410, R411提供Q406, Q407所需直流偏压. 并经由L401, T401到Q406, Q407集极, 使产生间歇振荡. 再由T401次级圈Pin1/2, 提供正回授信号至Q406, Q407基极, 使振荡得以持续. 而T401次级圈Pin8/10, 则提供超高压经由C407推动灯管电流. C406可修正振荡频率, C404, L401用以防止振荡高频, 经由电源干扰其它电路.Q403, Q401及其周边电路, 提供灯管延迟启动功能, 以防止出现瞬时画面. 供电时C402瞬间短路, 使Q403导通, 再使Q401导通, 切断R401之直流偏压, 使Q406, Q407无法立即起振, 须待C402充电完成, 使Q403, Q401关闭. 而Q406, Q407直流偏压恢复时, 才能起振, 点亮灯管显示画面. R402, D401则在关机瞬间, 使C402迅速放电, 以免再开机时产生异常.3. 亮度控制电路原理分析:Q204, Q205及其周边电路, 经由亮度控制按键Up/Down, 调整Q205输出直流电位, 再经R272, R242至IC202 Pin6, 改变画面亮度. (电位越高则画面越暗)当Down按键压下时, C261经由R266高阻缓缓充电, 使电位升高. 当Up按键压下时, C261经由R268高阻缓缓放电, 使电位下降. Q204 FET(场效应晶体)source极输出电路, 具有超高阻抗输入, 低阻抗输出特性, 可将其gate极C261直流电位, 经由source极输出. Q205 FET 则可视为超高阻抗电阻(如同逆向偏压之二极管), 提供Q204所需之偏压电流. 由于Q204, Q205之超高阻抗特性, 使C261无法经由周边组件放电, 因而电位恒久保持不变.4. 声音电路图分析:声音中频信号由中频处理器IC Pin18输出后, 经C125, CC125, CF103滤除其它图像及同步信号, 再输入IC Pin10经由IC内部声音中频放大器, 使信号放大至饱和后, 由Pin16输出, 再经R126, CF104,C136输入IC Pin15, 由内部FM解调线路回复音频信号, 自IC Pin13输出音频, 经由C139及外部音源输入端子, 至IC501音量控制器电路. 由Pin14输入, 经Pin6 UP 及Pin7 DOWN之按键控制, 调整增减音量后, 再由Pin15输出, 再经C505,R504,R518设定音量位准后, 输入功率放大器IC502 Pin3放大后, 由Pin5输出, 经C506到外部喇叭端子, 并推动喇叭产生声音.相关线路组件之主要功能如下:★C125,CC125,L109高通滤波器可滤除同步信号及低频图像信号.★CF103声音中频通频滤波器, 可滤除彩色及高频图像信号.★R126,CF104用以产生FM检波所需之射频载波信号.★R127,C136前者为CF104输出阻抗匹配, 后者为隔直流电容.★R128,C138 FM解强调电路, 提供约75US高音频抑制比, 以改善噪音系数.★C139,C520音量控制器输入及输出端之隔直流电容.★R501为IC502负回授电阻用以控制IC放大增益.★C503,R503高音频相位转移用, 以防止高频寄生震荡产生.★R517 用以降低耳机之输出功率, 防止耳机过载破音.★C507 位于耳机端防止, 高频寄生震荡产生.★C508 IC104输出隔直流电容, 并决定输出音频之低频响应.★C127,C126 声音中频放大器之偏压及信号旁路.★R130,C137 改变声音中频放大器Pin14直流电位, 控制音频输出大小.★R116,C128,C129声音中频放大器之电源退交连电路.★R502,C502 音频功率放大器之电源退交连电路.★R507,C510 RC常数设定数字脉波之振荡频率,亦可改变数字音量调整之变化速度. ★C511在开始供电时, 将内部音量控制器, 设定在固定位准上(46DB).★R512,C509在关机后, 提供IC501 所需之微量支撑电流.5. 调谐器及中频处理器电路说明:电视射频信号由天线接收后, 经C103,C102到调谐器Pin8输入, 在其内部放大及差频转换后, 由其Pin1输出中频信号. 此4.5-6.5MHz频宽之信号, 再经Q101放大及F101梳型滤波器, 选取中频信号通路后, 输入中频处理器IC101 Pin6/7. 再经其内部放大, 及位于Pin19/20之中频谐振线圈, 选取中频信号予以检波处理, 并由Pin18输出解调后之图像信号及声音中频信号.调谐器Pin2为主电源, Pin3/6分别为VHF及UHF波段之电源控制, 而Pin4则为VHF之High及Low两波段之电源选择控制. Pin5为外部控制电压, 可改变调谐器内部载波谐振频率, 使与外部输入之电视信号差频, 转换为固定频率之中频信号. Pin7为AGC控制电压, 可改变调谐器内部电视信号放大级之增益. (一般随电压高低约为0-30db之变化)天线端之电视射频信号强度, 随地区电台强度距离变化. (由可用之弱信号36db到极强信号86db, 约有50db之变化) 而为避免因信号过强, 或放大过载, 造成图像失真, 需利用AGC电路产生50db之增益控制. 一般为中频放大器先控制前段20db, 然后调谐器控制后前段30db. 亦即天线信号由36增强至56db范围时, IC101内部之图像峰值检波电路启动, 随图像波幅高低, 自行控制降低中频增益, 以避免图像过载失真. 而调谐器由IC101 Pin3输入之AGC电压却不变,以保持最大射频增益. 当天线信号由56增强至86db范围时, 中频增益已无法随信号强度再降低. 此时IC101 Pin3输出之电压, 却可随信号强度逐渐上升, 并输出至调谐器Pin7, 以降低其内部射频放大级之增益.IC101 Pin21之谐振线圈T101, 会经由中频信号之频率偏差, 产生相对之AFT直流电压, 由Pin17输出. 此电压在中频正调点时, 恰为一半电源电压, 若中频频率偏高则电压值下降, 反之为上升, 形成中频S曲线. 扫描选台IC102即利用此项特性, 以搜寻并锁定电台频率之正调点.★C102,C113,C115,C116为隔直流电容.★C105,C106,C107,C108,C109,C110射频旁路电容, 可防止调谐器内部射频辐射外泄.★R173调谐器中频输出之负载匹配阻抗.★R104,R105,R107为Q101中频放大级偏压电阻.★R103,C112为Q101中频放大级电源退交连电路.★L104,R106前者与CF101输入容抗谐振以提高增益, 后者降低L104Q值以防止铃振.★L105,C122为IC101电源退交连电路.★R113, R114设定调谐器AGC电压为1.5V最佳工作点.(AGC未启动时)★C120,C124滤波电容用以除去峰值AGC电压所伴生之图像信号成分.★C119,R109,R108,C117中频放大级峰值AGC电路控制组件.★SVR101,R112设定IC101 Pin4电压, 以决定RF AGC启动时之中频信号强度.★R111可设定IC101 Pin24电压, 改变Pin18图像信号之输出波幅.6. 扫描选台电路说明:IC101Pin18输出之图像信号, 经由C131,R121,R120,C132滤去高频成分后, 由Pin22输入, 再经内部缓冲放大, 由Pin23输出同步信号, 供IC102 Pin7输入, 并与后级回授至Pin6之水平同步脉波比较相位. 若能同相锁定,则Pin4转为高电位输出.(平时Pin4为低电位)IC102供电时, Pin26会重复输出, 随时间锯齿变化之直流电压, 由0.5V上升至4.5V, 然后又逐渐下降回0.5V, 其变化速度由Pin12之R164决定. 此电压经由IC103放大约7倍, 使变化范围增至30V后, 输入调谐器Pin5, 以改变其内部谐振频率, 搜寻电台信号. 当电台信号接近时, 中频输出图像信号, 其成分中之水平同步脉波, 由Pin7输入与显示屏回送至Pin6之同步信号锁定时, 扫描速度自动降低, 以便利用Pin8输入之AFT电压, 与中频偏移产生之S 曲线电压特性, 找寻中频正调点予以锁定, 使选台电压保持恒定, 以收取固定电台之图像Pin9电压受Up及Down按键之控制(平常为一半电源电压) 压下Up按键使Pin26输出电压提升, 压下Down按键使Pin26输出电压下降, 可控制选台高低方向. Pin27由外部电压高低决定, 选择工作于VHF或UHF波段. 在VHF波段时, 因其包含Low及High两波段, 必须能自行切换. 其电压切换点由Pin10决定, 亦即由VHF Low波段开始扫描后, 当Pin26扫描电压高于Pin10时, 波段自动切换至VHF High, 而Pin26扫描电压又由最低点开始上升, 直到扫描电压达到最高点后开始反转, 下降到达前述切换点后, 波段自动切换回VHF Low, 且扫描电压又由最高点继续下降, 如此周而复始.Pin2/3会随扫描电压高低, 输出对应相位之水平脉波, 可用以在画面上分别显示出VHF及UHF电台之刻度位置. 但此脉波在电台锁定, 扫描停止后即自动消失,以免干扰正常画面. 但在电台锁定后, 还可利用Channel按键改变Pin17电位, 使Pin2/3继续输出频道位置显示. Pin28则随此VHF High/Low之波段切换, 输出高低电压控制调谐器,选择VHF之工作波段. Pin23/24/25之直流电位, 可设定扫描电压最高点, 以决定各波段收视范围, 亦可用以调整高端电台之刻度校准. 而Pin19/20/21之直流电位, 可调整扫描电压变化曲线, 亦可用以调整低端电台之刻度校准. Pin18则在扫描过程中保持高电位, 一方使Q103导通, 进而使IC101 Pin14降低电位, 关闭音频电路, 以消除无电台之噪音. 此外亦导通Q102, 降低锁定灵敏度, 以避免因电台旁带附波影响, 减缓扫描速度.★L108,C149,C150为IC102电源退交连电路★C154决定Pin2/3输出脉波之宽度, 亦即画面频道显示柱形之粗细.★C142,C143为Pin4充电电容, 控制锁定完成时间, 即频道显示柱形消失之时间.★R141,C144 水平脉波整形电容, 用以修正Pin6外部输入之相位波形.★D103,D104 降压作用, 使选台低端电压降低(此电压因IC103放大后升高).7. 图像处理电路说明:图像信号由IC101 Pin18输出后, 经由R118,L107,CF102滤除声音中频信号, 再经Q201缓冲放大后, 接到外部输入A V端子,作内外部输入图像之选择. 经选择后之图像信号, 其黑白成分(Y信号), 经由R204,R208,C203进入IC201 Pin24, 在其内部缓冲放大, 并受Pin25及Pin23设定之直流偏压, 分别控制图像之尖锐度(即图像高频增益)与对比度(即图像增益)后, 由Pin22输出. 接着再由Pin21输入, 而此时其直流基准电位, 亦受到Pin20之控制, 以调整图像之底亮度(亦即黑阶之直流电位).而图像信号中之同步信号成份, 则在经Q203缓冲放大后, 再经R206, C207, R207, C208电路滤出低频之同步信号, 进入IC201 Pin15, 除供IC内部信号处理外, 并由Pin16放大输出至液晶显示屏, 以控制其图像扫描相位.图像信号中之彩色信号成分(含彩色图像与彩色同步), 则经Q203缓冲放大后, 经由R205, C204, C205并利用C209, L201谐振, 使彩色信号通频进入IC201 Pin2. 在其内部放大, 并受Pin28设定之直流偏压, 控制彩色图像之强度(即彩色图像增益)后, 由Pin4输出. 再由Pin10/11输入个别之R-Y, B-Y信号处理电路, 在IC内部利用彩色副载波作信号之解调处理. 解调后之R-Y与B-Y信号, 在IC内部与Pin21输入之Y信号, 组合成为R,G,B信号, 分别由Pin17,18,19输出至IC202 RGB信号处理器.彩色副载波系由Pin27所产生之2倍频谐振信号, 经由Pin8外部直流偏压作微量调整后,予以2倍除频处理. 再由Pin5直流电位, 控制副载波相位(即色相控制), 并受Pin8之相锁环电路锁定频率, 使其能完全与电台信号, 保持相同频率与相位.其原理为利用Pin2输入之彩色同步信号, 在IC内部经Pin15之水平同步脉波取出后, 与Pin27产生之谐振载波差频, 滤波转换为直流偏移电压, 即可自动修正谐振载波偏移量, 锁定电台之彩色副载波信号. Pin6为自动彩色增益控制电路以防止因彩色信号调变过强造成饱和溢色现象. Pin9为消色器电路, 在电台未发射彩色信号时, 可自动关闭内部之彩色解调电路, 直接输出黑白图像, 以消除图像上之彩色斑纹噪声. Pin26外部电位高低, 可决定IC之彩色解调系统方式为NTSC或PAL. Pin12则输入由液晶显示屏送回, 已经同步锁定之水平脉波, 供PAL系统间隔扫描之相位控制用.(因PAL系统之B-Y调变信号, 需每间隔一条水平线, 自动反转正负相位, 但在NTSC 系统时可不用)★C201,C203为隔直流电容用以通低频图像信号.★R204,L204,C249为滤波电路用以滤除彩色信号成分.★R206,R209配合IC 输入需求, 设定黑白图像位准.★R255,C222利用其时间常数, 配合外部输入之水平同步信号, 用以取出彩色同步信号.★Q202 在外部输入图像信号工作时, 经由Q201之射极偏压导通, 使IC102 停止扫描.★R170 提供外部输入图像信号之标准负载, 且可降低Q201射极偏压, 防止Q202导通使扫描失效.8. 彩电RGB信号处理器电路说明RGB信号由Pin19/20/21输入, 经内部放大处理, 并受Pin7来自液晶显示屏, 经Q206反相输入之FRP脉波控制, 随每一水平周期, 间隔转换RGB信号正负极性, 再经IC内部开关电路, 与外加RGB信号图像重迭合并后, 由Pin13 /12/11输出, 送至液晶显示屏电路产生图像. 调整Pin2/3外部直流电位, 可分别控制R及B之低亮度增益, 而调整Pin4/5外部直流电位, 则可分别控制R及B之高亮度增益, 两者配合调整, 使图像在高低亮度时, 皆能达到RGB 平衡纯白之需求. Pin15/16/17为高位准之外部RGB信号输入, 可用以在图像上显示文字或标记, 现在则由IC102输入, 显示VHF及UHF电台频道位置之绿色与蓝色柱状标记. Pin6直流电位, 来自Q204/Q205及其相关之亮度控制电路, 以调整图像亮度.★L202, C240,C241为IC202退交连电路★R277,R278,R272用以设定亮度之直流电位可变范围.9. 彩电电源电路说明IC302供电后, 内部电路产生稳压由Pin8输出, 并供电Pin7谐振电路后, 再由Pin4输出固定周期之振荡脉波, 用以推动Q305及T301, 使T301各组次级线圈, 分别产生不同电压. 并经个别整流滤波后, 转换为直流电源, 供应其它电路需要. 而T301之Pin6输出, 为主基准电源, 可设定其分压电路位准, 回授至IC302 Pin1, 经其内部放大后由Pin2输出, 并在内部控制Pin4之输出脉波责任周期(即ON-OFF时间比), 以调整T301输出电压高低. 当SVR302分压调高后, IC302 Pin1升高而Pin2降低, Pin4输出之脉波责任周期值降低(即高电位时间减短, 而低电位时间加长), 再经T301转换至次级. 因脉波相位相反, 使T301 Pin5输出脉波高电位时间变长, 而D305导通时间增加, 输出直流电位随之提高. Pin6为短路保护电路, 当T301 Pin5主电源输出发生异状短路时, IC302 Pin1无回授变为零电位, Pin2则升高至1.5V, 并在IC 内部充电Pin6, 使其电位升高后, 切断Pin4输出, 以保护IC302.★R305, R306, C307 RC时间常数, 决定振荡脉波之周期.★R307, R308, C309 设定Pin6直流电位为0.9V, 并利用C309所需充电时间, 使开机时短路保护电路缓启动, 以防误动作.★T301 Pin6为5V主基准电源, L302,C321,C322为其退交连电路.★T301 Pin3为33V电源, 供选台器IC及调谐器电路使用.★T301 Pin4为18V电源, 供液晶显示屏电路正电源使用.★T301 Pin5为10V电源, 供音量控制器IC及RGB处理器IC后级电路使用.★T301 Pin7为7V负电源, 供液晶显示屏电路负电源使用.--------------------------------------------------------------------------------。
经验：彩电消磁线圈的制作方法(图)
图1：取一外绝缘效果良好的电视机（最好是34”或32”）用消磁线圈，用绝缘胶带再缠绕两周，使其绝缘效果更保险一些。
按图示对折，此时通电，若两线圈相斥分离，则反向对折。
图2：因线圈直径较大，使用不便，再对折一次。
图3：再次通电若又相斥，则再反向对折
图5：为了使用安全，用绝缘胶带多缠绕几圈。
在线圈上固定一按键开关，使用电视机用电源线即可。
使用须知：
一次通电消磁不能超过10秒，且使用频率不要过高，安全起见应每隔10分钟左右使用一次，若外表较热，等待时间（下一次通电时间）应适当延长。
安全建议：
1.使用前检查线圈绝缘层是否完好，待确定外表绝缘无损伤后再通电使用；
2.专人使用，避免非电视机维修人员随意使用；
3.避免尖锐利器和重物刺伤、压伤绝缘层，一经发现立即弃用，重新制作；
4.消磁线圈在使用四个月时要报废，重新制作。
此资料来自家电维修资料网() 转载请注明出处!。
彩色电视维修基础原理初步
电源电路一、整流滤波电路L501、C501、R501组成低通滤波器，防止电网的高频干扰进入机内。
VD503—VD506组成交流整流电路，C503-C506四个小电容并在整流二极管的两端，防止高频浪涌电流损坏二极管，起保护作用，XS502、RT501组成消磁电路，当电视机冷开机时，R501的电阻只有十几欧姆。
在消磁线圈内流过很大的电流，对显像管的屏幕自动消磁。
随着时间的增加，RT501的电阻值不断增大，流过消磁线圈的电流也逐渐减小，直到消磁线圈内的电流衰减为零二、稳压电路1、稳压调整电路采用并联自激式开关电源，它包括振荡、误差放大、稳压和激励等部分。
接通电源后，整流输出的脉动直流电压通过R520、R521.、R522、R524加在开关管V513的基极，另一路通过开关变压器T511初级绕组⑦-③加在开关管的集电极。
V513基极有电流注入后，开始由截止变为导通，在其集电极就有电流流过，由于绕组③-⑦里有一个小电流流过时，在其两端就感应一上正，下负的电动势，同时在反馈绕组①-②端也感应出一上正，下负的电压，该电压经C514、R519耦合到V513的基极，使V513从导通加速变为饱和状态，开关接通。
然后有一逐渐上升的电流流过初级绕组，电源向初级绕组充磁。
在向初级绕组充磁的同时，反馈绕组①-②也向电容C514充电。
C514两端电位上端减少、下端增加。
当C514上端电位低于0.7V时，开关管V513退出饱和进入放大区，此时③-⑦绕组流过的电流开始减小，并在其两端产生一上负下正的感应电动势。
同样，在反馈绕组①-②端也感应一上负下正的感应电动势，经C514加在V513基极，使V513加速截止。
当V513截止后相当于开关断开。
此后级绕组存储的磁能开始通过次级绕组和负载放电。
在初级绕组能量泄放同时，C514上的电压也通过反馈绕组①-②→R515→R526→R519形成放电回路，该放电电流使C514上端电位增加，下端电位减少。
电视维修：屏幕出现异常彩斑电视机磁化解决方法【建议收藏】
电视机颜色严重不正确，通过在网上查资料，才知道这由于电视机磁化引起了，有什么简单的方法可以给电视机消磁吗?电视机磁化原因电视机在正常的情况下是能够自动进行消磁的，但是当电视机遇到外界强磁场干扰时电视机自动消磁之后，电视机的电路组件将再次受到外界过强的磁场而磁化。
电视机在消磁的过程中出现剩磁的情况也会导致电视机内部磁阻出现磁化的现象。
电视机出现磁化很容易导致电视机显像管磁化，电视机画面出现色彩乱码和色彩偏差。
电视机消磁的方法1、移开磁性物电视机受磁可能仅仅是因为边上有磁性物的干扰。
首先察看电视机四周是否有磁性物。
例如：收录音机、音箱、喇叭、磁铁等。
如有的话请将磁性物移开并与电视机保持2米以上距离。
2、多开关电视机几次如用户平时一直是用遥控关机，长期未切断过电视机电源的话，由于机内消磁电阻一直处于发热状态，不能及时对屏幕进行消磁，导致磁性感染，出现色斑。
这时只要将电视机的电源开关关掉或拔下电源插头，等半小时后消磁电阻冷却后再插上开机，一般问题可以解决。
如果一次不行，可以多试几次就会好。
3、转动电视机方向如果是因为地球磁场造成的受磁，我们可以转动下电视机摆放方向。
4、去市场购买消磁工具一般电子市场会有专门的消磁工具，使用起来也很方便。
买到消磁工具，譬如消磁棒后，对着显示器按下消磁棒开关，拿着消磁棒对着显示器的面前转圈，然后手慢慢的离开显示器。
就是离显示器越来越远，这样磁就消掉了，这样你就可以好好的使用显示器了。
注意：不要长时间按住不放，这样会烧坏消磁棒。
5、机内消磁电路出了故障如果是电视机中的消磁电阻出现故障，导致每次开机不能正常消磁，那么就需要去维修了。
电视机消磁原理一般电视机在消磁的过程时，它的消磁电路是由两部分组成，它们分别是消磁线圈和消磁电阻。
其中电视机的消磁电阻是一种非线性电阻，我们通常称其为“PTC电阻”。
电视机的消磁电阻的居里点一般是几十度，在常温条件下它的阻止一般是十几欧或者是几十欧。
p40彩色电视机整机电路分析
彩色电视机机心机型介绍 — 两/三片机（2）
• 日立NP84 机心 HA11440、M51338/HA51338
• 松下M14、M15 机心 AN5138、AN5600/5601/TA8653
• 松下M16、M17、M18 机心 AN5177/5179、TA8719/TA8880/TA1215
• 夏普（NC-1机心） IX0718、IX0719
39
R307
C304 Q301
R308 C305
T302
Q302
C306
3
T301 9
10
C312
H.
DY
C313
C315
Q301 ：行激励管 T301：行激励变压器 R305 ：限流电阻（功率调整）
Q302 ：行输出管（带阻尼管） C312 、 C313 ：逆程电容 C315 ： S 校正电容 T302 ：行输出变压器
IC103
伴音中频处理 AV/TV转换
IC102
Q101Q817
视频射随 Q201
伴音功放 IC801
亮度 色度 通道
IC201 扫描
基色 输出
Q401 Q402 Q403
• 整机信号控制电路 （图 4.1 P. 213）
调谐 电平 转换
波段 转换
本机键盘
遥控 接收 待机控制
AFT信号
微 处 理 器
• 可接收PAL-D/ I 电视广播和 NTSC3.58 视频输入信号 制式自动识别 接收频道范围：中国大陆VHF 1~ 12，UHF 13 ~ 57频道； 香港地区UHF 21 ~ 69频道
• 视频输入/ 输出：VPP =1 V （75Ω） 音频输入（高阻抗）：VRMS = 0.5 V 音频输出（1 kΩ阻抗）：VRMS = 0.5 V 音量输出 ：1 W
彩色电视机电路原理
图像中频通道
实例
– 视放电路：三级预视放
– AFT电路：如图5-23，
– 采用双差分鉴相电路，有两路输入信号：一路来 自视频检波电路的限幅放大级，另一路由17、18 脚经外接的电容 C207、C209和T205移相90°后， 从16、19脚输入。鉴相原理参见P202~203。 –当图像中频载波恰好为38MHz时，移相网络正好 移相90°，检波器无电压输出；当图像中频载波 偏离38MHz时，移相网络移相大于或小于90°， 检波器将输出负的或正的误差校正电压（从13、 14脚输出） 。
高频调谐器
– 开关二极管及频段切换
开关二极管：高频特性好，用于切换频段 频率覆盖和频段划分受变容二极管结电容变比的限制VHF波段 划分成Ⅰ（L）、Ⅲ（H）两个分波段，可由开关二极管VD在 开关电压控制下切换。S=0V： VD截止，回路电感量大，谐振 频率低；S=32V： VD导通，L2被短路，回路电感量小，谐振频 率高。
– 高频放大器
图4-6
任务：放大高频电视信号 要求：低噪声，高增益，有AGC，选择性好
要求：频率稳定度高；对外辐射小 电路如图4-9
– 本机振荡器
– 混频器
图4-10
将高放输入的高频电视信号和本振信号进行混频获得中频信 号。图像中频ftz=fB-ftg=38MHz 伴音中频fbz=fB-fbg=31.5MHz
图像中频通道
功能电路
–自动增益控制（AGC）电路 AGC电路组成 如图5-14 放大器增益控制方式 –正向AGC：利用增加UAGC(IE)来减小增益的方式 –反向AGC：利用减少UAGC(IE)来减小增益的方式 电路型式 –平均值式：将检波器输出信号的平均值作为AGC电压 –键控式：利用行扫描逆程脉冲作为键控(选通)脉冲， 对同步脉冲进行峰值检波，取得AGC电压 –峰值式：采用峰值检波器，检波输出的AGC电压仅反 映输入信号的峰值(即同步头)，而与图像内容无关 典型电路 图5-16
电视机磁化故障维修
我家的电视机颜色严重不正确，通过在网上查资料，我才知道这由于电视机磁化引起了，有什么简单的方法可以给电视机消磁吗？今天，就和大家一起来学些下电视机消磁的几种常见方法。
电视机消磁原理一般电视机在消磁的过程时，它的消磁电路是由两部分组成，它们分别是消磁线圈和消磁电阻。
其中电视机的消磁电阻是一种非线性电阻，我们通常称其为"PTC电阻”。
电视机的消磁电阻的居里点一般是几十度，在常温条件下它的阻止—般是十几欧或者是几十欧。
电视机在开机过程中会有很大的电流通过电视机的消磁回路，在消磁回路中产生消磁磁场。
当消磁磁场停止工作时，在PTC电阻任然会残留有电流，在关机过程中残余的电流在关机的瞬间会将显像管磁化，这一现象对电视机的现象管是非常有伤害的。
所以电视机一般都是在开机时就会完成消磁，将电路和电源断开，避免电视机磁化。
电视机磁化原因：电视机受过剧烈振动、电视机内部的消磁电阻损坏、受旁边带磁物体的磁化影响、电视机里面的偏转线圈或色纯磁环移位。
电视机磁化解决：受到剧烈震动之后的电视机，会出现更多的情况，也不能确定是元件的损伤还是人为的因素。
要请专业的维修人员进行修理，如果是画面能够显示，除了有屏幕的光晕现象一切正常，那么就用专业的消磁器就能够解决。
如果是不能够解决的，一般就是里面的消磁元件有损坏，就要进行元件的更换。
注意不要让带磁的物体放在电视机的旁边，这样会对电视有一个很大的影响。
还有是色彩制式没有调整好，可以自行调整。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
彩色电视机消磁法课外物理百科
彩色电视机消磁法课外物理百科
人才源自知识，而知识的获得跟广泛的阅读积存是密不可分的。
古人有书中自有颜如玉之说。
杜甫所提倡的读书破万卷, 下笔如有神等，无不强调了多读书广集益的好处。
这篇彩色电视机消磁法课外物理百科，期望能够加强你的基础。
彩色电视机一样在使用几年后，画面不如新的清晰，这是什么缘故呢?原先这是被磁化了，造成彩电不同程度的色纯化不正，彩色失调，图象模糊，严峻时无法正常收看电视节目。
因此，彩电被磁化后，应进行消磁处理，以还其清晰的图象。
依照消磁原理，欲排除物体上的剩磁，必先给物体加上一个专门强的磁场，使物体磁化。
如此物体上的磁场性质将随外加强磁场性质的变化而变化。
尔后使外加磁场的极性不断变化，磁场强度逐步减弱为零，如此物体上的剩磁就排除了。
下面介绍一种有源线圈消磁法。
可从电工师傅那儿借一卷长度为100米未拆散的一般电线(花线)卷，在其一端接上一个100瓦的灯泡，另一端安上一个插头。
如此就做成了一个彩电屏幕消磁器。
消磁时，将插头插入家庭电路的插座，给消磁器通电(能产生较强的交变磁场)，让线圈平面与屏幕差不多平行的同时，慢慢地靠近彩电，在屏幕前从中央向四周慢慢地转几圈，然后从屏幕中央慢慢地离开5米以外，再关电源。
对磁污染较强的彩电，可进行重复消磁，成效较好。
感谢你阅读彩色电视机消磁法课外物理百科。
解析CRT彩色电视机消磁电路产生的干扰
解析CRT彩色电视机消磁电路产生的干扰
朱式庆
【期刊名称】《安庆师范学院学报（自然科学版）》
【年(卷),期】2007(13)3
【摘要】CRT彩色电视接收机的消磁电路的剩电流对扫描电子束和偏转磁场在一定条件下进行误调制,使光栅出现多种干扰,可以采用多种方案减小或消除消磁电路的干扰.
【总页数】2页(P100-101)
【作者】朱式庆
【作者单位】安庆师范学院教育学院,安徽,安庆,246011
【正文语种】中文
【中图分类】TM925
【相关文献】
1.干扰素产生细胞（IPC）与肝炎：慢性丙型肝炎患者产生γ-干扰素的外周血记忆型CD8（＋）T细胞水平升高 [J], 李冰
2.干扰素产生细胞（IPC）与肝炎：干扰素治疗中IL-12对慢性HBV感染患者外周血单核细胞产生IL-10和γ-干扰素的作用 [J], 李冰
3.干扰素产生细胞（IPC）与肝炎：慢性HCV感染时外周血产生γ-干扰素的CD4＋T细胞增加 [J], 李冰
4.浅谈CRT显示器中的消磁电路设计 [J], 孙士华
5.非CRT彩色电视机白场光色性能的测量 [J], 姚军
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩色电视机消磁电路图
彩色电视机消磁电路图彩色电视机显像管内的栅网、荫罩等部件都是用金属材料做成的。
地磁场、周围杂散磁场以及电视机正常工作时在机内形成的磁场，都会使这此金属部件磁化，从而使电子束发射的红、蓝、绿三条电子束的运动轨迹发生不应有的偏离，不能准确地击中荧光屏上相应的红、蓝、绿荧光粉色素基点上，这样就会产生异常色彩(或不规则的色斑)。
为了消除显像管上可能出现的磁化现象，彩电中都设置了自动消磁电路。
普通消磁电路的原
彩色电视机消磁电路图
彩色电视机显像管内的栅网、荫罩等部件都是用金属材料做成的。
地磁场、周围杂散磁场以及电视机正常工作时在机内形成的磁场，都会使这此金属部件磁化，从而使电子束发射的红、蓝、绿三条电子束的运动轨迹发生不应有的偏离，不能准确地击中荧光屏上相应的红、蓝、绿荧光粉色素基点上，这样就会产生异常色彩(或不规则的色斑)。
为了消除显像管上可能出现的磁化现象，彩电中都设置了自动消磁电路。
普通消磁电路的原理
普通彩色电视机中的自动消磁电路一般者由两部组成，即消磁线圈和消磁电阻，图2.19.1为三种常见的消磁电路原理图。
普通彩色电视机中作用的消磁电阻是一种非线性电阻，一般称为PTC电
阻(PTC是正温度系数的英文词头缩写)。
这种电阻的R-t特性非常特殊(见图2.19.2所示)，它是由BaTiO3为基料经过掺杂改性而形成的半导体化的陶瓷材料制成，而BaTiO3具有一个居里点(见图2.19.2中的Te点，在制造时，通过调整配方，可以改变材料的居里点，以适应各种不同的用途)，在居里点附近，由于相变的原因而使阻值急剧上升，在此温度以上范围，材料呈开路状态。
彩电中使用的消磁电阻的居里点一般为数十度，在常温下，其阻值一般为十几欧至数十欧。
因此，在开机的瞬间，通过消磁回路(见图2.19.1所示)的电流很大(一般约数安培左右)，此电流在消磁线圈中产生消磁磁场，对显像管进行消磁。
同时，由于电流的热效应，使消磁电阻的温度急剧上升，当温度达到居里点后，其阻值急剧上升，使得消磁回路呈开路状态。
实际上，这类消磁电阻在消磁回路中起了一个开关作用：在电源接通瞬间，此“开关”闭合，使消磁回路对彩电消磁，消磁结束，“开关”断开，使消磁回路停止工作。
图2.19.1普通消磁电路原理图
图2.19.2消磁电阻R-T特性图
在上述的“开关”断开、消磁回路停止工作时，PTC电阻上仍有约10mA左右的残余电流存在，这一电流的作用会使消磁电阻上维持一定的温度(故彩电在工作过程中，消磁电阻表面温度较高)，在此温度下才能保持其高阻值。
但是，残余电流在关机瞬间是突然截止的，这种突然变化的电流也会使显像管被瞬间磁化。
这一点对大屏幕彩电中某些电子束对磁场较为敏感的彩色显像管极为不利。
如果在开机消磁完成后，把消磁电路与电源(AC电源)断开，则就可避免出现上述的磁化作用。
大屏幕彩电的新型消磁电路就是基于这一思路而设计出来的。
下面以索尼SCCG37机心(主要机型有：索尼
KV-F25MF1、KV-F25MN11、KV-F29MF1、KV-F29MH11、KV-F29MH31等)彩电为例，来介绍这种新型消磁电路的工作原理。
新型消磁电路的原理
索尼SCCG37机心彩电的新型消磁电路见图2.19.3所示。
图中可看出，该消磁电路中的消磁线圈与消磁电阻THP2600串联后，一端与交流市电相连，另一端经RY2600继电器的触点开关与交流市电的另一端相接。
也就是说，RY2600继电器的开关控制着消磁电路与市电的接通与断开。
而RY2600继电器的通断又受微处理器IC001脚输
出信号的控制。
未开机前，RY2600的触点是接通的(常闭触点)，即消磁通路已经形成。
开机瞬间，微处理器IC001脚输出一高电平信号(约4.8V左右)通过电阻R2602及电容C2605加至VT2600管的基极。
由于电容C2605上的电压不能突变，这样，这一高电平信号通过R2602电阻先对C2605进行充电，由于充电时间常数很大，故C2605上建立的高电平电位滞后于开机时间。
当开机过程时间内，电容充电完毕、VT2600管基极为高电平而导通、继电器RY2600线圈上的电流通路形成，其触点断开、消磁电路的电源(AC)通路被切断，从而完成了消磁电路的切断动作。
图2.19.3彩电的新型消磁电路图
当关机后，IC001的脚变为低电平，电容C2605通过VT2600的b-e结及IC001内的有关电路进行放电，放电时间常数也很大，故VT2600管延迟一段时间后又变为截止状态，继电器RY2600又恢复至常闭接通状态，以备下一次消磁。
由上分析可看出，这种新型消磁电路仅在开机瞬间对显像管进行
消磁，而后与电源断开，从而避免了普通彩电在工作中消磁电阻一直处于微工作状态的不良局面，既延长了PTC消磁电阻的使用寿命，又减少了无谓的功耗，同时也降低了机内的温升，这就是该电路的最大特点。
