道岔基本知识学习

道岔基本知识学习

非提速道岔:不设轨底坡,为改善钢轨的受力条件, 提速道岔:基本轨设有1:40轨底坡。
道岔基本知识学习
7
*
一、转辙器部分
(一)基本轨
75型—尖轨采用贴尖式,基本轨头不 刨切; 92型—尖轨采用藏尖式,基本轨轨头 需要刨切。
基本轨顶面淬火范围:
75型:尖轨尖端前200mm左右开始到 尖轨轨头刨切起点后100mm处
43
*
心轨跟端有铰接式和弹性可弯式
轨道结构
铰接式心轨跟端通过高强螺栓固定在翼轨上的间 隔铁能保证心轨与翼轨的相对位置,并传递水平 力。这种辙叉便于铸造,转换力较小,可以保持 原有固定式辙叉的长度。铺设这种可动心轨辙叉 时不致引起车站平面的变动
适用于既有线站场的技术改造。但是在辙叉范围 内出现活接头,不如弹性可弯式结构稳妥可靠。
道岔基本知识学习
39
*
轨道结构
上道初期,由于轮轨关系没有完全磨合,在列车的碾压和
冲击下,翼轨和心轨可能出现麻点和鱼鳞伤,可采取预防
性40打磨,避免裂纹和掉块 道岔基本知识学习
*
(三)可动辙叉
轨道结构
利用心轨可摆动与翼轨密贴的特征,消除了 有害空间,不仅避免了车轮对心轨和翼轨的 冲击,而且还提高了列车直向过岔速度,广 泛用于高速行车的铁路线路上
道岔基本知识学习
26
*
轨道结构
提速道岔 未对尖轨跟端轨底作刨切,虽增加了尖轨的扳动力, 但有利于保持尖轨跟端强度。
在跨区间无缝线路中,为限制尖轨尖端的伸缩位移, 在尖轨跟部的基本轨和尖轨轨腰上可安装如的限位 器结构,将过大的温度力传递给外侧基本轨。
道岔基本知识学习
27
*
转辙部分
小结

道岔组成及解析(新)

道岔组成及解析(新)
➢ 道岔的特点
轨道的薄弱环节之一:限制列车速度、行车安 全性低等 构造复杂、使用寿命短、养护维修投入大
➢ 道岔的分类
1、道岔按功能和用途分类有单开道岔、对称 道岔、三开道岔、交叉渡线、复式交分道岔 5种标准类型。其中单开道岔是最常用的类 型。
2、道岔按钢轨轨型分有43、50、60、 75kg/m钢轨道岔。
5、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混 凝土岔枕道岔和整体道床道岔。
按设计年代分类有“55型”、“57型 ”、“62型”、“75型”、“92型”、“ 提速型”、“客运专线道岔”等。其中 “
第三部分
单开道岔的构造
3.1单开道岔的基本参数及示意图
a(道岔前长)
q(基本轨前长)
道岔理论前长
活接头型式一般只用于9号以下小号码且直 向容许通过速度小于100km/h的道岔。
※弹性可弯式尖轨:
尖轨跟部采用普通钢轨接头型式,用
间隔铁或支距垫板保持与基本轨的距离, 并用轨撑或扣件保持跟部位置和稳定性。 当尖轨长度≤12.4m时,为减少扳动力,在 弹性可弯中心AT轨的一侧或两侧切削掉一 部分轨肢(长度一般为1-2m),成为柔性 点,尖轨便可在较小的扳动力扳动下围绕 该点转动和弹性弯曲。弹性可弯式尖轨结 构简单,坚固,易于现场维护保养,但需 要的尖轨扳动力相对活接头尖轨要大。
半切线型尖轨
◆ 割线型尖轨:曲线尖轨工作边与基本轨工 作边相割。其割距应满足使车轮逆向进岔 时对尖轨的冲击角小于或等于容许值的要 求。采用这种型式的尖轨与采用同号码切 线和半切线曲线尖轨相比较。导曲线半径 可更大,道岔全长更短。但这种尖轨冲击 角大,尖轨前部易磨耗,列车易产生摇晃 。这种尖轨多用于小号码和全长较短的道 岔。

道岔组成及解析(新)ppt课件

道岔组成及解析(新)ppt课件
19.辙叉趾宽:辙叉趾端两翼轨工作边的距离。 20.辙叉跟宽:辙叉跟端两心轨工作边的距离。
.
3.2单开道岔的特征
单开道岔是指主线为直线,侧线由主线向左侧或 右侧分支的道岔。单开道岔由一股直线和一股侧 线组合而成。
单开道岔分为左开和右开道岔。区分方法为:站 在道岔的前端,面向道岔,侧线向左侧分支的称 为左开道岔,侧线向右侧分支的称为右开道岔。
.
30号可动心轨单开道岔
.
客专42号道岔
.
三开道岔
.
交叉渡线
.
道岔制造设备
引进丹麦5000t钢轨 热锻成型生产线
.
联合钻锯床
.
52m 数据龙门铣床
.
闪光焊接机
.
第二部分
道岔的功能及类型
.
➢ 道岔的功能
道岔是机车车辆从一股轨道转入或越过另一 股轨道时必不可少的线路设备,是铁路轨道 的一个重要组成部分。
.
14.道岔前长:道岔始端至道岔中心在道岔基线上的 投影长度。
15.道岔后长:道岔中心至道岔终端在道岔基线上的 投影长度。
16.基本轨前长:尖轨尖端前的基本轨在道岔基线上 的投影长度。
17.辙叉趾长:辙叉心轨理论尖端至辙叉趾端的工作 边长度。
18.辙叉跟长:辙4、道岔按轨距分类有标准轨距用道岔(轨距1435mm)、 窄轨距用道岔(轨距1000mm)、宽轨距用道岔(轨距 1520mm ),还有套线类道岔。
5、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝土岔枕道岔 和整体道床道岔。
按设计年代分类有“55型”、“57型”、“62型”、 “75型”、“92型”、“提速型”、“客运专线道岔”等。 其中 “提速型”为当前既有线路大量使用的道岔;新建客 运专线多采用250km/h和350km/h客运专线道岔。

《道岔知识培训》课件

《道岔知识培训》课件
了解道岔状态
在操作前应了解道岔的当前状 态,包括锁定情况、位置等。
人员分工明确
操作前应对参与人员进行明确 分工,指定负责人。
安全防护措施
确保操作区域安全,设置警示 标志,防止闲杂人员进入。
操作流程与注意事项
转换道岔
在转换过程中,应缓慢、平稳 ,避免用力过猛导致设备损坏 或人身伤害。
上锁道岔
确认位置正确后,对道岔进行 锁定,确保其安全稳定。
突然断电
如遇突然断电,应立即断开操作电源 ,并按照应急预案进行处置。
人员受伤
如发生人员受伤情况,应立即停止操 作,实施急救并送医治疗。同时向上 级报告事故情况。
06
道岔的发展趋势与展望
技术创新与改进
数字化道岔
利用先进的传感器和通信技术, 实现道岔状态的实时监测和远程 控制,提高运营效率和安全性。
定制化与个性化
随着市场需求的变化,未来道岔将更加注重定制 化和个性化设计,以满足不同用户的需求。
智能化与自动化
未来道岔将继续向智能化和自动化方向发展,提 高设备的自主决策和自动调整能力。
THANKS
感谢观看
道岔由一组钢轨组成,包括直轨、曲轨和连接零件等。通过调整道岔的开向和 位置,可以引导列车从一个股道转向另一个股道,或者在同一股道中进行调车 作业。
作用
总结词
道岔在铁路运输中发挥着至关重要的作用,是实现列车转线和调车作业的关键设 备。
详细描述
通过使用道岔,列车可以在不中断其他列车运行的情况下,从一个股道转向另一 个股道,实现运输的高效调度和组织。此外,道岔还可以用于在同一股道中进行 调车作业,提高车辆编组和运输的效率。
02
道岔的类型与分类
类型
01

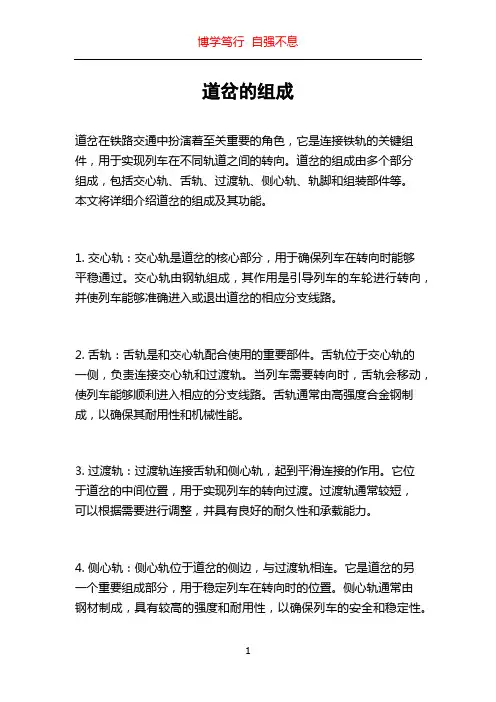

道岔的组成

道岔的组成

道岔的组成道岔在铁路交通中扮演着至关重要的角色,它是连接铁轨的关键组件,用于实现列车在不同轨道之间的转向。

道岔的组成由多个部分组成,包括交心轨、舌轨、过渡轨、侧心轨、轨脚和组装部件等。

本文将详细介绍道岔的组成及其功能。

1. 交心轨:交心轨是道岔的核心部分,用于确保列车在转向时能够平稳通过。

交心轨由钢轨组成,其作用是引导列车的车轮进行转向,并使列车能够准确进入或退出道岔的相应分支线路。

2. 舌轨:舌轨是和交心轨配合使用的重要部件。

舌轨位于交心轨的一侧,负责连接交心轨和过渡轨。

当列车需要转向时,舌轨会移动,使列车能够顺利进入相应的分支线路。

舌轨通常由高强度合金钢制成,以确保其耐用性和机械性能。

3. 过渡轨:过渡轨连接舌轨和侧心轨,起到平滑连接的作用。

它位于道岔的中间位置,用于实现列车的转向过渡。

过渡轨通常较短,可以根据需要进行调整,并具有良好的耐久性和承载能力。

4. 侧心轨:侧心轨位于道岔的侧边,与过渡轨相连。

它是道岔的另一个重要组成部分,用于稳定列车在转向时的位置。

侧心轨通常由钢材制成,具有较高的强度和耐用性,以确保列车的安全和稳定性。

5. 轨脚:轨脚是固定道岔组件的重要部分,通过它来安装和固定交心轨、舌轨、过渡轨和侧心轨等零部件。

轨脚通常由坚固的钢材制成,可以在各种天气和环境条件下提供持久的支持。

6. 组装部件:道岔的组装部件包括螺栓、垫圈、螺帽等,用于连接和固定各个组成部分。

这些组装部件非常重要,通过它们道岔的各个部件可以紧密连接,确保道岔的稳定性和安全性。

道岔的组成部分都起着不可或缺的作用,只有它们协调工作才能够确保列车的正常运行。

每个部分都经过严格的设计和制造,以提供高强度、耐用性和可靠性。

道岔是铁路交通系统中的关键设备,对于转向安全和运输效率至关重要。

总之,道岔的组成包括交心轨、舌轨、过渡轨、侧心轨、轨脚和组装部件等,它们的各自功能相辅相成,共同确保列车转向的同时保证行车安全和稳定性。

道岔是铁路交通中不可或缺的重要组件,对于保障列车正常、高效运行发挥着至关重要的作用。

道岔结构的认识

道岔结构的认识

轨道结构
矢距值(mm) y1 y2 37.6 30.6 30 32 34 y3 66 114 12 55 21
15:46
60 50
50 43 38 60
11
1981 1975
1981 1975 1957 1984
轨道结构
15.5
12
75kg/m12号道岔
15:46
轨道结构
基本轨接头至尖轨尖端弯折点距离 尖轨尖端处(62型): 缺点:尖轨与基本轨密贴不好

轨道结构
分类2:按断面形式:普通 分类3:按密贴形式:贴尖
AT 藏尖
(三)跟端结构 1.间隔铁:如何选取? 2.弹性可弯
分类1:按平面形式:直 曲 (切线、半切线、割线、半割线)
28
15:46
轨道结构
1、普通单开道岔主要由( 转辙器 )、 ( 连接部分 )、( 辙叉及护轨 )等三大部分组成。
2、尖轨按平面形状可分为(直线型尖轨 )和 ( 曲线型尖轨 )两种类型。
轨道结构
心轨跟端有铰接式和弹性可弯式
铰接式心轨跟端通过高强螺栓固定在翼轨上的间 隔铁能保证心轨与翼轨的相对位置,并传递水平 力。这种辙叉便于铸造,转换力较小,可以保持 原有固定式辙叉的长度。铺设这种可动心轨辙叉 时不致引起车站平面的变动 适用于既有线站场的技术改造。但是在辙叉范围 内出现活接头,不如弹性可弯式结构稳妥可靠。
37
15:46
轨道结构
合金翼轨: 在翼轨薄弱部位使 用合金钢轨,弥补 了翼轨磨耗较快的 缺陷
38
15:46
轨道结构

由于辙叉按标准车轮轮缘设计,而线路上的轮对 为不同程度的磨耗轮,因此在心辙叉上道后的轮 轨磨合期内(一般为1到3个月)在心轨20-50mm断 面处,翼轨及心轨的工作边及受力条件恶劣,容 易出现飞边。此时需要及时打磨(飞边不得超过 2mm)一面剥落掉块,一般经过2-3次打磨后,辙 叉磨耗进入相对稳定期

第五章-铁路道岔讲解

第五章-铁路道岔讲解

尖轨可用普通断面钢轨或特种断面钢轨制成。用普 通断面钢轨制成的尖轨,一般在尖轨前端加补强板以 增加其横向刚度。用特种断面钢轨制成的尖轨,其断 面粗壮、整体性强、刚度大,稳定性比普通断面钢轨 好。
我国已广泛推广使用矮型特种断面钢轨(简称AT轨), 取消了普通钢轨尖轨6mm抬高量,减小了列车过岔时 的垂直不平顺,有利于提高过岔速度,同时可采用高 滑床台扣住基本轨轨底,增加基本轨的稳定性和道岔 整体性。
砼 岔 枕
木 岔 枕
为了不让转换设备占用枕木空间,适应大型养路机 械设备的需要,提速道岔中还设计并采用了钢岔枕。钢 岔枕内腔应满足电务转换设备的安装要求,同时考虑允 许尖轨或心轨±15mm的伸缩量。钢岔枕外宽要控制, 以保证与相邻岔枕间形成足够的捣固空间。
钢岔枕自身还应有足够的刚度,在轮载作用下尽可 能减小挠度,保证为上部构件及转换设备提供良好的支 承条件。
(二)尖轨
尖轨是转辙器中的重要部件,依靠尖轨的扳动,将列 车引入正线或侧线方向。尖轨在平面上可分为直线型和曲 线型。我国铁路的大部分12号及12号以下的道岔,均采 用直线型尖轨。直线型尖轨制造简单,便于更换,尖轨前 端的刨切较少,横向刚度大,尖轨的摆度和跟端轮缘槽较 小,可用于左开或右开,但这种尖轨的转辙角较大,列车 对尖轨的冲击力大,尖轨尖端易于磨耗和损伤。我国新设 计的12、18号道岔直向尖轨为直线型,侧向尖轨为曲线 型。这种尖轨冲击角较小,导曲线半径大,列车进出侧线 比较平稳,有利于机车车辆的高速通过。
6.转辙机械 最常用的道岔转换设备的种类有机械式和电动式。若 按操纵方式分类,则有集中式和非集中式两类。机械式 转换设备可为集中式或非集中式, 电动式转换设备则为集中式。道岔
转换设备必须具备转换(改变道岔开 向)、锁闭(锁闭道岔,在转撤杆中

道岔知识

道岔知识

道岔安装培训技术资料第一部分:ZD6型转换装置一、ZD6型转辙机(如下图):二、结构电动机:为转辙机提供动力,采用直流串激电动机减速器:降低转速以换取足够的转矩,并完成传动。

由第一级齿轮、第二级行星传动式减速器组成。

摩擦联结器:用弹簧和摩擦制动板,组成输出轴与主轴之间的摩擦连接,以防止尖轨受阻时损坏机件。

(如下图):主轴:由输出轴通过起动片带动旋转,主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作,将转动运动变为平动,通过动作杆带动尖轨运动,并完成锁闭作用。

动作杆:与齿条块之间用挤切削相连,正常动作时,齿条块带动动作杆,挤岔时,挤切削折断,动作杆与齿条块分离,避免机件损坏。

表示杆:由前后表示杆以及两个检查块组成。

随着尖轨移动,只有当尖轨密贴且锁闭后,自动开闭器的检查柱才能落入表示杆的缺口之中,接通表示电路。

挤岔时,表示杆被推动,顶起检查柱,从而断开表示电路。

移位接触器:监督挤切削的受损状态,道岔被挤或挤切削折断时,断开道岔表示电路。

自动开闭器:由动静接点、速动爪、检查柱组成,用来表示道岔尖轨所在的位置。

安全接点(遮断开关)用来保证维修安全。

外壳:固定各部件,防止内部器件受机械损坏和雨水、尘土等的侵入。

三、ZD6型转辙机各主要部件及作用1、、电动机要求具有足够的功率,以获得必要的转矩和转速。

电动机要有较大的起动转矩,以克服尖轨与滑床板之间的静摩擦。

同时,道岔需要定反位转换,要求电动机能够逆转。

通过改变定子绕组中或电枢(转子)中的电流的方向来实现。

两个定子绕组通过公共端子分别与转子的绕组串联。

额定电压160v;额定电流2.0A,摩擦电流2.3—2.9A;额定转速2400r/m;额定转矩0.8826N,单定子工作电阻(2.85±0.14)×2Ω,刷间总电阻4.9±0.245Ω。

(如下图):电机接线图2、减速器为了得到足够的转矩要求将电机的高速旋转降下来。

其由两级组成:第一级小齿轮带动大齿轮,减速比103:27,第二级为行星传动式,减速比为41:1,总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内,内齿轮里装有外齿轮。

道岔组成及解析(新)

道岔组成及解析(新)

根据道岔使用的地区以及用户的要求,弹性可 弯式尖轨跟端有设置限位器(上图)、设置间隔 铁(下图)以及不设传力机构三种型式。设计图 纸三种型式并存时,签订订货合同时,必须明确 跟端传力结构型式。
※尖轨尖端降低值:
尖轨尖端的降低值不应大于车轮轮缘高度 25mm,以免车轮逆向进岔时爬上尖轨。另外还应 考虑在车轮轮缘最大磨耗18mm时,基本轨轨顶也 有一定垂直磨耗时也不会轧伤尖轨。经过多年实 践证明,尖轨尖端降低值采用23mm是安全可靠的。
尖轨轨头宽5mm处降低值:为简化尖轨加工,尖轨尖端 到尖轨轨头宽5mm断面处采用一个坡度,因此,规定轨头 宽5mm断面处的降低值为14mm.
※尖轨与基本轨贴合形式
尖轨与基本轨贴合一般分为贴尖式和藏尖式两种。现在 的道岔一般均采用尖轨藏尖式设计型式。
藏尖式尖轨
贴尖式尖轨
▲扣件 ※75型以前道岔采用钩头道钉直接扣压轨肢。
切线型尖轨
◆半切线型尖轨:尖轨曲线的理论起点与基本轨工作边相切, 在尖轨某断面(轨头宽25mm左右)作切线,将尖轨前部 取直,切点处轨头宽度值应满足车轮逆向进岔时对尖轨的 冲击角小于或等于容许值的要求。半切线型尖轨与切线型 尖轨一样,可显著地增加导曲线半径和缩短道岔全长。且 尖轨强度较切线型为大。我国各种曲线尖轨主要采用此种 型式。
▲单开道岔订货时需要明确的技术要求:
1.钢轨类型; 2.道岔号数; 3.岔枕类型; 4.容许通过速度(无设计图时) ; 5.设计图号(有设计图时); 6.道岔制造技术条件; 7.钢轨材质及热处理要求; 8.绝缘接头设置位置要求。
3.4 辙叉及护轨
辙叉是使车轮由一股钢轨越过另一股钢轨 的设备。辙叉由叉心、翼轨和联结零件组 成。按平面型式分,辙叉有直线辙叉和曲 线辙叉两类;按构造类型分,有固定辙叉 和活动辙叉两类。

道岔知识点总结

道岔知识点总结

道岔知识点总结一、道岔的基本概念道岔是铁路线路上的一种特殊设备,用于实现列车的进路控制和线路切换。

在铁路运输中,道岔是非常重要的设备,它能够实现列车的从一条轨道切换到另一条轨道,确保列车顺利行驶。

道岔的作用在于实现线路的分支和合并,使列车在铁路网中能够实现灵活的行驶。

二、道岔的构成道岔由道岔心、道岔舌、移动轨等部件构成。

在铁路线路上安装了道岔之后,列车可以在相互垂直的道岔上进行切换,实现进路和列车运行方向的改变。

道岔的构成还包括了道岔脚、支承、道岔带、横栏等部件。

道岔的构成非常复杂,需要经过严格的制造和安装工艺,以确保其可靠性和安全性。

三、道岔的类型根据道岔的用途和安装位置,可以将道岔分为许多不同的类型。

主要的道岔类型包括:正线道岔、侧线道岔、交叉道岔、调车道岔等。

这些不同类型的道岔在铁路运输中发挥不同的作用,能够适应各种不同的运输需求。

四、道岔的作用道岔的主要作用在于实现列车的进路控制和线路切换。

在铁路运输中,道岔能够改变列车的行进方向,使列车能够在不同的轨道上行驶。

道岔还能够实现列车的切换和分流,使铁路运输线路更为灵活,提高运输效率。

五、道岔的安装和维护道岔的安装和维护是非常重要的,它需要经过严格的工艺和专业的维护人员进行管理。

在道岔的安装过程中需要考虑到各种因素,确保其能够正常工作和安全使用。

同时,道岔的日常维护工作也非常关键,只有对道岔进行定期维护和检修,才能够保证道岔的正常运行和安全使用。

六、道岔的故障与处理道岔在使用过程中难免会出现各种故障,如道岔卡滞、道岔心损坏、道岔锁闭不良等。

这些故障会影响列车的行驶和铁路线路的正常运行,需要及时处理。

对于道岔的故障处理,需要有专业的维修人员进行检修和处理,以恢复道岔的正常使用。

七、道岔的显示和标志在铁路运输中,道岔有着统一的显示和标志,以指导列车的行驶和避免事故的发生。

道岔的显示和标志包括了不同的信号灯、标志牌和标记线等,这些显示和标志的设置是根据道岔的位置和用途来确定的。

道岔结构的认识

道岔结构的认识

15
13:15
轨道结构
16 基本轨弯折
曲基本轨 13:15
轨道结构
一、转辙器部分 (二)尖轨 尖轨作用:依靠尖轨的扳动,将列车引入正线或侧 线方向。 尖轨在平面上可分为直线型和曲线型。
按平面形状可分为:
直线型尖轨
曲线型尖轨
17
13:15
轨道结构
18 直线型尖轨 曲线型尖轨 13:15
直尖轨
轨道结构
38
1957
60
9 1984 420 2100 7042 1638 44 34 21
11
13:15
轨道结构
15.5
75kg/m12号道岔
12
13:15
轨道结构
基本轨接头至尖轨尖端弯折点距离
尖轨尖端处(62型): 缺点:尖轨与基本轨密贴不好
如何检查基本 轨弯折矢度简 易测量?
尖轨尖端前 130mm(75型):
9号单开
Q-4 2916 4391 4391 3216
2646
y1 33.7 66.6 66.6 37.3
40.5
y2 152 124 124 109.2
201.5
L 6156 4681 4681 5614
4622
图号 铁联线004A
专线4249 专线4253
SC330
SC390C
14
13:15
如何测量曲基本轨矢度检查方法
24
13:15
※弹性可弯式尖轨:
轨道结构
普通钢轨接头型式,用间隔铁或支距垫板保持与基本轨的 距离,并用轨撑或扣件保持跟部位置和稳定性。
25
13:15
※弹性可弯式尖轨:
轨道结构

道岔结构常识

道岔结构常识

21
10:44
分类2:按尖轨断面分类 普通断面尖轨: AT轨:
92型以后(如国产50AT、60AT钢轨、 60D40钢轨等)优点:
※取消了标准钢轨尖轨6mm抬高量,消除 了列车过岔的垂向不平顺,可提高道岔直 股过岔速度。 ※AT轨整体性强,刚度大,在使用中不易 出现拱腰现象,养护维修量小。 ※AT轨下设高度较大的台板,可将基本轨 轨底扣住,增加了基本轨的稳定性和道岔 的整体性。还可减少沙、雪的影响,提高 行车的安全性。 22
1)较高的强度和良好的冲击韧性、 2)零件少(无间隔铁、螺栓)、 3)结构坚固,能经常保持轮缘槽 控制尺寸 4)提高行车的平稳性和安全性。
34 10:44
(2)组合式辙叉:
轨道结构
35
10:44
轨道结构 (2)组合式辙叉: 组成:长心轨、短心轨、 翼轨、联接零件
36
10:44
轨道结构
优点: 1.心轨材料:耐磨合金钢(强度、韧性、硬度) 2.辙叉结构设计合理,心轨、翼轨及叉跟轨均 设有轨顶或轨底坡 3. 辙叉结构稳定、平顺性好、能满足重载和提 速的要求,可在跨区间无缝线路中选用
44
10:44
轨道结构
弹性可弯式跟部结构,即心轨的一肢跟端为弹性 可弯式,另一端为活动铰接式;结构不仅联结可 靠,而且构造简单,辙叉转换力也较小,我国研 制的可动心轨辙叉选用的就是这种型式。
45
10:44
(二)辙叉构造
辙叉趾端:翼轨的始端 辙叉跟端:叉心的末端 辙叉趾宽:辙叉趾端两个工作边之间的宽度。 辙叉跟端:辙叉跟端两个工作边之间的宽度。
29
10:44
轨道结构
3. ( 道岔 )是产生车体振动加速度的主要场所。
4.目前我国铁路上最常见的道岔类型是(

道岔(培训资料)

道岔(培训资料)

矿山窄轨道岔道岔是矿井窄轨铁道中不可缺少的重要组成部分。

它是把两条或两条以上的铁道,在平面上进行相互连接或交叉,从而引导机车车辆由一条铁道进入另一条铁道的设备。

道岔的零件较多,结构复杂,养护比较困难,是铁道上部建筑的薄弱环节。

第一节道岔类型和系列一、煤矿窄轨铁道道岔主要分为两类:一类是标准道岔,另一类是特殊道岔。

1、煤矿窄轨道岔的类型:原煤矿工业部窄轨道岔标准设计系列有以下几种:煤矿窄轨标准道岔按结构形式主要分为三种:普通单开道岔、对称道岔和渡线道岔。

[说明:非标准道岔有特殊道岔和简易道岔(如:棱形道岔、十字交叉道岔,驴尾道岔)]。

按轨距划分:有600mm轨距、762mm轨距和900mm轨距三种。

道岔简易图见图1—1。

其中,单开和渡线道岔又有左向(开)和右向(向)之分;道岔的曲线半径有4、6、9、12、15、20、25、30m八种;道岔的辙岔号有2#、3#、4#、5#、6#五种;渡线间距有1.2、1.3、1.6、1.9m四种。

1)普通单开道岔:这种道岔是将一条铁道分为两条铁道的设备。

道岔一侧为直股,一侧为曲股,站在尖轨前端向道岔尾部看,曲股向左的为左开道岔,曲股向右的为右开道岔。

2)对称道岔(又称双开道岔):是将铁道向左右对称分开的设备。

两侧部是曲股,并对称于直股中心线。

3)渡线道岔:连接两条相邻线路的道岔。

由两组相同号数的单开道岔和和一段连接组成的单渡线道岔。

2、道岔简易图单开道岔(DK对称道岔(DC渡线道岔(DX道岔简易图1—13、煤矿使用的特殊道岔:1)600mm、900mm轨距双用道岔:这种道岔是在为900mm的两条钢轨之间,附设一条钢轨组成一组600mm轨距的铁道,同两用道岔相接,构成可同时行驶轨距为600mm 和900mm的电机车和矿车。

2)施工简易道岔(又称驴尾道岔):这是一种简易单开道岔。

由于结构简单,制作和使用方便,因此,在煤矿使用较多。

二、普通标准道岔的型号表示方法 1、标准道岔共有615、618、、624、918、924五系列。

道岔知识总结

道岔知识总结

第一节转辙机概述一、转辙机的作用1、转换道岔的位置,根据需要转换至定位或反位。

2、道岔转换到所需的位置并密贴后,实现锁闭,防止外力转换道岔。

3、正确反映道岔的实际位置,道岔尖轨密贴于基本轨后,给出相应的表示。

4、道岔被挤或因故处于“四开”位置时,及时给出报警和表示。

二、对转辙机的基本要求1、足够的拉力,以带动尖轨作直线往返运动;当尖轨受阻不能运动到底时,应随时通过操纵使尖轨回复原位。

2、作为锁闭装置,当尖轨与基本轨不密贴时,不应进行锁闭,一旦锁闭,应保证道岔不因列车通过的震动而错误解锁。

3、作为监督装置,应正确反映道岔的状态.4、道岔被挤后,在未修复之前不应再使道岔转换。

三、转辙机的分类1、按动作能源和传动方式:电动ZD、电动液压ZY、电空转辙机ZR2、按供电电源的种类:直流:ZD6系列直流220v,电空系列24v。

由于存在换向器和电刷,易损坏,故障率高交流:单相或三相电源,有S700K、ZYJ7系列交流380v.故障率低并控制隔离区。

3、动作速度:普通动作:3。

8s以上,大多数属于此类快动:0。

8s以下,驼峰调车场4、按锁闭道岔的方式:内锁闭:依靠转辙机内部的锁闭装置锁闭道岔的尖轨,是间接锁闭方式外锁闭:依靠外锁闭装置直接将基本轨与尖轨密贴,将斥离轨锁于固定位置。

直接锁闭方式。

锁闭可靠,列车对转辙机几乎无冲击。

5、按是否可挤,可分为可挤型和不可挤型转辙机:可挤型:设有道岔保护(挤切或挤脱)装置,道岔被挤时,动作杆解锁,保护整机。

不可挤型:道岔被挤时,挤坏动作杆与整机的连接结构,应整机更换。

四、转辙机的设置(一)未提速区段1、未提速之前,每一组道岔岔尖处均设一台转辙机,称谓单机牵引。

2、12号AT道岔,尖轨加长且有弹性,需两台转辙机3、可动心轨道岔心轨需单独设置一台转辙机(二)提速区段(采用S700K及钩式外锁闭)1、提速18号道岔,需5台(3+2),30号需9台(6+3)实现牵引。

两台以上的称谓多机牵引.2、提速12号道岔,2+2或2第二节 ZD6系列电动转辙机一、型电动转辙机1、型道岔区分为1、3与2、4闭合⑴若1、3闭合定位为常位:此电路为四线制道岔,室内2DQJ↑室外在定位。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

8.辙叉跟端:辙叉(不包括钝角辙叉)心轨伸出的 一端。
9.道岔基线:单开道岔指道岔主线中心线,对称道 岔指对称轴线,其它道岔中指作为基准的直线。
10.道岔全长:道岔始端至道岔终端在道岔基线上的 投影线。
11. 道岔理论长度:尖轨理论尖端至辙叉心轨理论尖 端在道岔基线的投影长度。
12.道岔前部理论长度:尖轨理论尖端至道岔中心在 道岔基线上的投影长度。
18.辙叉跟长:辙叉心轨理论尖端至辙叉跟端的工作 边长度。
19.辙叉趾宽:辙叉趾端两翼轨工作边的距离。
20.辙叉跟宽:辙叉跟端两心轨工作边的距离。
3.2单开道岔的特征
单开道岔是指主线为直线,侧线由主线向左侧或 右侧分支的道岔。单开道岔由一股直线和一股侧 线组合而成。
单开道岔分为左开和右开道岔。区分方法为:站 在道岔的前端,面向道岔,侧线向左侧分支的称 为左开道岔,侧线向右侧分支的称为右开道岔。
13.道岔后部理论长度:道岔中心至辙叉心轨理论尖 端在道岔基线上的投影长度。
14.道岔前长:道岔始端至道岔中心在道岔基线上的 投影长度。
15.道岔后长:道岔中心至道岔终端在道岔基线上的 投影长度。
16.基本轨前长:尖轨尖端前的基本轨在道岔基线上 的投影长度。
17.辙叉趾长:辙叉心轨理论尖端至辙叉趾端的工作 边长度。
直线型尖轨的工作边为一直线,可用于左开和右开单开道 岔,这种尖轨加工制造简单,便于修换。缺点是尖轨尖端 轨距需要较大的加宽,影响列车运行的平顺性;转辙角较 大,当列车逆向进入侧线时,轮缘对尖轨的冲击较大,列 车晃动较大,尖轨也易磨损。
直线尖轨
曲线型尖轨的工作边除尖端前部有一小段直线外,其余 均为圆曲线。曲线型尖轨冲击角小于直线型尖轨,尖轨磨 耗较轻,列车运行平稳。同时,曲线型尖轨与导曲线的衔 接比较圆顺,与同号码直线型尖轨比较,导曲线半径可以 增大,侧向通过速度可以提高,道岔全长可以缩短。其缺 点是左右开道岔不能通用,加工较复杂。
单开道岔 对称道岔
三开道岔 交叉渡线
内复式交分道岔 外复式交分道岔
交叉渡线
4、道岔按轨距分类有标准轨距用道岔(轨距1435mm)、 窄轨距用道岔(轨距1000mm)、宽轨距用道岔(轨距 1520mm ),还有套线类道岔。
5、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝土岔枕道岔 和整体道床道岔。
2、道岔按钢轨轨型分有43、50、60、75kg/m钢轨道岔。 3、道岔按号数分类有6、7、8、9、12、18以及大号码(如
30、38、42号道岔)等,主要运营铁路干线常用的单开道 岔有9号、12号、18号,大号码道岔主要用于要求侧线通 过速度较高的联络线。客运专线以18号道岔为主。6号、7 号和8号等道岔主要用于工矿企业专用线或货运站场。
3.道岔中心:辙叉跟端侧股中心线(中心线为曲线 时,为切线)与道岔始端轨道中心线的交点。
4.道岔始端:尖轨尖端前的基本轨端轨缝中心。
5.道岔终端:离道岔始端最远的辙叉跟端轨缝中心。
6.辙叉心轨理论尖端:辙叉心轨两工作边延长线的 交点。心轨的实际尖端为辙叉心轨尖端
7.辙叉趾端:辙叉(不包括钝角辙叉)与导轨相连 接的一端。
3.3单开道岔的构成
单开道岔由转辙器、中间连接部分(导曲线部 分)、辙叉及护轨三部分组成。
转辙器部分
中间连接部分
辙叉及护轨部分
单开道岔转辙器的主要组成:
基本轨 垫板
尖轨
顶铁
限位器
拉、连杆
单开道岔转辙器主要由2根基本轨、2根尖轨、间隔铁 (或限位器或无传力装置)、各种垫板(平垫板、轨撑平 垫板、滑床板、轨撑滑床板、通长垫板、支距垫板、橡胶 垫板、塑料垫片,等)、拉连杆(外锁闭装置无)、轨撑 (无轨底坡道岔一般设置轨撑,有轨底坡道岔一般不设轨 撑)、顶铁、岔枕及其他联接零件(扣件、轨距块、螺栓 螺母,等)组成。
q( 基 本 轨 前 长 )
道 岔 理 论 前 长
L( 道 岔 全 长 ) b( 道 岔 后 长 )
道 岔 理 论 后 长 n( 辙 叉 趾 长 ) m( 辙 叉 跟 长 )
导曲线半径
1.道岔主线:单开道岔和三开道岔中的直线轨道,其 它道岔中主要方向的轨道。
2.道岔侧线:道岔中从主线分出来的轨道。
道岔组成及解析(新)
第一部分
引言
道岔是机车车辆从一股轨道转入 或越过另一股轨道时必不可少的 线路设备,是铁路轨道的一个重 要组成部分。
12号固定型单开道岔
客专18号单开道岔
30号可动心轨单开道岔
客专42号道岔
三开道岔
交叉渡线
道岔制造设备
引进丹麦5000t钢轨 热锻成型生产线
联合钻锯床
▲基本轨
基本轨有直、曲基本轨之分。采用 标准轨型钢轨制造。
基本轨除轨件本身之外,一般还安 装有顶铁、限位器等连接零部件。
基本轨两端一般设计有接头螺栓孔, 当道岔铺设于跨区间无缝线路时,用户 一般会要求取消一端或两端的接头螺栓 孔。
▲尖轨
尖轨平面型式及特征 单开道岔尖轨常用的平面型式有直线型和曲线型两种。
按设计年代分类有“55型”、“57型”、“62型”、 “75型”、“92型”、“提速型”、“客运专线道岔”等。 其中 “提速型”为当前既有线路大量使用的道岔;新建客 运专线多采用250km/h和350km/h客运专线道岔。
第三部分
单开道岔的构造
3.1单开道岔的基本参数及示意图
a( 道 岔 前 长 )
单开道岔在构造上比任何其它类型道岔都简单, 因而设计、制造、使用和养护都比较方便。所以, 单开道岔为铁路线路上最普遍采用的基本连接设 备,占各类道岔的90%以上。
单开道岔根据尖轨、辙叉及连接部分的 平面型式可组合成多种平面型式的单开 道岔。比较常见的有侧线为直线尖轨、 直线辙叉的单开道岔,曲线尖轨、直线 辙叉的单开道岔,曲线尖轨、曲线辙叉 的单开道岔。
52m 数据龙门铣床
闪光焊接机
第二部分
道岔的功能及类型
➢ 道岔的功能
道岔是机车车辆从一股轨道转入或越过另一 股轨道时必不可少的线路设备,是铁路轨道 的一个重要组成部分。
➢ 道岔的ቤተ መጻሕፍቲ ባይዱ点
轨道的薄弱环节之一:限制列车速度、行车安 全性低等 构造复杂、使用寿命短、养护维修投入大
➢ 道岔的分类
1、道岔按功能和用途分类有单开道岔、对称道岔、三开道 岔、交叉渡线、复式交分道岔5种标准类型。其中单开道 岔是最常用的类型。
