电机磁场定向控制系统概述
感应电动机转子磁场定向下的弱磁控制算法
感应电动机转子磁场定向下的弱磁控制算法1概述电感应电动机转子磁场定向控制是一种利用电感应电动机转子磁场定向来实现自动控制的新型技术，它利用了转子运行时产生的偏磁场，通过反馈控制实现了广泛的自动化控制。
此外，磁场定向技术还具有优于传统数字控制方法的实时性和灵活性，适用于智能控制场景。
基于以上优点，近年来，磁场定向控制算法在微机控制行业中受到越来越广泛的关注，并得到广泛的实际应用。
2基本原理电感应电动机转子磁场定向控制技术是一种可以满足电动机自动保持特定磁场定向的自动控制算法，该算法用来检测当前转子运行状态并调整相应偏磁，从而控制转子磁场，使其保持设定的参考方向。
由于磁场定向技术的特殊性，其实现的过程是一种弱磁控制。
首先，对电动机实现弱磁控制，需从转子中使用高精度磁强计和电场模拟器以及磁鉴定系统来成功探测当前转子的磁场强度。
在控制环节，运用转子偏磁信号调整电机电磁联轴器，从而达到现有系统中偏磁矫正和转子磁场定向控制的目标。
3算法实现磁场定向控制算法的实现主要包括检测转子磁场定向状态、调整转子磁场定向和转子偏磁的三个步骤。
（1）通过相应传感器检测转子磁场定向状态：首先，通过高精度磁强计、电场模拟器和磁鉴定系统，检测转子当前位置及其在设定参考方向上的偏差角度。
（2）调整转子磁场定向：根据检测出来的转子磁场定向状态及其偏差角度，柔性调整相应偏磁，来实现转子磁场定向调整。
（3）调整转子偏磁：根据磁场定向算法的反馈信号和当前转子磁场定向状态，调整相应的转子偏磁，从而达到磁场定向控制的目的。
4结论电感应电动机转子磁场定向控制算法是一种有效的控制方法，它可以实现高精度的转子磁场定向控制，进而提高电动机的性能和可靠性。
该技术为智能化系统提供了有效、稳定、可靠的控制平台，同时也开拓了电动机转子磁控自由度更高的自控控制空间。

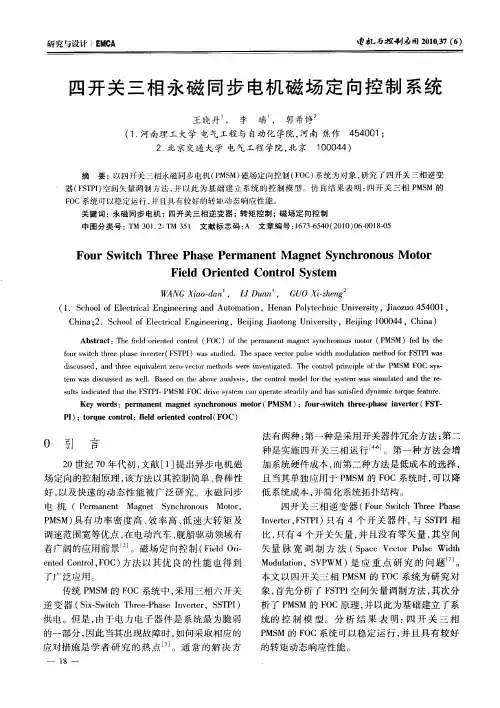

四开关三相永磁同步电机磁场定向控制系统
法有 两种 ： 第一种 是采用 开关器 件冗余 方法 ； 第二 种是 实施 四开 关 三相 运 行 。第 一 种 方法 会增
加系统 硬件成 本 ， 而第二 种方法 是低成本 的选择 ，
且 当其 单独应 用 于 Ｐ Ｓ 的 Ｆ Ｃ系统 时 ， 以降 ＭＭ Ｏ 可
摘
４４０ ； ５ ０ １
１０ ４ ０ ０ ４）
要 ：以 ｌＪ 关 三 相永 磁 同步 电 机 （ Ｍ Ｍ） 场 定 向 控 制 （ Ｏ ） 统 为 对 象 ， 究 了 四开 关 三 相 逆 变 ａ ］ ： ＰＳ 磁 ＦＣ系 研
器 （ Ｓ Ｐ ） 间 矢 量 调 制 方 法 ， 以此 为 基 础 建 立 系 统 的 控 制 模 型 。 仿 真 结 果 表 明 ： 开 关 三 相 Ｐ Ｍ 的 Ｆ Ｔ Ｉ空 并 四 ＭＳ Ｆ Ｃ系统 可 以 稳 定 运行 ， 且具 有 较 好 的转 矩 动 态 响应 性 能 。 Ｏ 并 关 键 词 ：永 磁 同 步 电机 ；四开 关 三 相 逆 变 器 ； 矩 控 制 ； 场 定 向控 制 转 磁
ＷＡＮＧ ａ — ａ ， Ｌ ａ Ｘｉ ｏ ｄ ｎ ＩＤｕ ｎ’
，
ＧＵＯ —ｈ ｎ Ｘｉ ｅ ｇ ｚ
（ ．Ｓ ｈ ｏ ｆＥｅ ｔｉａ Ｅ ｇｎ ｅｉｇ ａ ｄ Ａｕｏ ｔ ｎ，Ｈｅ ａ ｏｙｅ ｈ ｉ ｉｅｓｔ ｉｏｕ ５ ０ ， １ ｃ ｏ ｌ ｌｃｒ ｌ ｎ ｉｅ ｒ ｎ ｔｍａｉ ｏ ｃ ｎ ｏ ｎ ｎ Ｐ ｌｔｃ ｎｃＵｎｖ ｒｉ ｙ，Ｊａ ｚｏ４ ４ ０ １
Ｐ ） ｏｑ ｅｃｎｒｌ ｆ ｌ ｒ ｎｅ ｏ ｔｏ（ ＯＣ） Ｉ ；ｔｒ ｕ ｏ ｔｏ； ｅｄｏ ｉ ｔ ｃｎｒｌＦ ｉ ｅ ｄ
磁场定向控制
利用一个ARM7处理器对无刷电机实施磁场定向控制电机驱动能效不论提高多少，都会节省大量的电能，这就是市场对先进的电机控制算法的兴趣日浓的部分原因。
三相无刷电机主要指是交流感应异步电机和永磁同步电机。
这些电机以能效高、可靠性高、维护成本低、产品成本低和静音工作而著称。
感应电机已在水泵或风扇等工业应用中得到广泛应用，并正在与永磁同步电机一起充斥家电、空调、汽车或伺服驱动器等市场。
推动三相无刷电机发展的主要原因有：电子元器件的价格降低，实现复杂的控制策略以克服本身较差的动态性能成为可能。
以异步电机为例。
简单的设计需要给定子施加三个120°相移的正弦波电压，这些绕组的排列方式能够产生一种旋转磁通量。
利用变压器效应，这个磁通量在转子笼内感应出一股电流，然后产生转子磁通量。
就是这两种磁通量相互作用产生电磁力矩，使电机旋转。
在转子上感应出电流的条件是，确保转子的转速与定子的磁通量频率不同；如果相同，转子只经历一个恒定的磁通量，不会有感应电流产生（楞次定律）。
通电频率和其产生的机械频率之间的微小差异是异步电机命名的原因。
一个三相交流电机实现转速可调操作的最简单方式是，实现一个所谓的电压/频率控制（或者叫做标量控制），其工作原理是在频率与电机通电电压之间保持恒比。
这种方法产生一个恒定的定子磁通量，然后在转子主轴上得到额定的电机力矩。
对于应用负载特性被大家了解的低成本驱动器，以及控制带宽要求不是很高的驱动器，如数量很少的HP泵和风扇、洗衣机等，这是一个很受欢迎的控制方法。
一个MIPS 不是很高并带有合理的外设接口的8位单片机如ST7MC，即可满足这种应用需求，同时编程也很简单。
这种方法无法在瞬间工作过程中保证最佳的电机特性（力矩、能效）。
而且为防止电机出现临时消磁现象，还必须限制驱动器反作用力的时间。
为了克服这些限制条件，考虑到电机的动态特性，市场上出现了其他的控制策略。
磁场定向控制（也称矢量控制）是应用最广泛的控制算法，目标应用包括带式传输机、大功率水泵、汽车废气排放、工厂自动化。
§3.6--磁场定向控制原理
§3.6 异步电动机的矢量控制异步电动机的磁场定向控制是从70年代发展起来的一种新的控制技术。
定义：异步电动机的磁场定向控制是把定子电流做为具有垂直分量的空间分量来处理的，因此又称为矢量控制。
目的：通过这种控制技术能使异步电动机得到和直流电动机相同的调速特性一． 磁场定向控制的基本思想基本思想；把交流电动机的转矩控制模拟成直流电动机的转矩控制在任何电力拖动的控制系统，电动机产生的电磁转矩 e T 作用在电动机轴上的负载转矩（包括电动机的空载转矩0M ）L T 以及惯性转矩dt J m /ω∂ 三者之间的关系都由转矩平衡方程式决定，即：dt J T T m L e /ω∂=-设L T 及 J 均为常数，那么在动态过程中电动机速度 m ω 的变化规律完全取决于对电动机的电磁转矩e T 的控制。
举例如下：起动和制动的过程中，如果控制电动机的电磁转矩 e T 使其保持在最大允许值，就能使电动机以最大的恒加速度或恒减速度运行，从而缩短了起、制动的时间。
在突加负载时，只要能迅速地使电动机的电磁转矩 e T 增加，就可以使动态速降减小，缩短速度的恢复时间。
由此可见调速系统动态性能的好坏完全取决于在动态过程中电动机的转矩 是否能很方便、很准确地被调节和控制。
由于结构上的特点，他励直流电动机的电磁转矩T很容易控e制。
其工作原理可用下图来表示。
在励磁绕组f中通以励磁电流i则通过电刷及换相器流入f电枢绕组。
由于电刷和换相器的作用，使得电枢绕组虽然在转动但它产生的电枢磁场在空间是固定不动的。
因此可用一个等效的静止绕组来代替实际的电枢绕组。
这个等效静止绕组的轴线与励磁绕组轴线垂直，绕组中通过电枢电流i，产生的磁场与实际电枢绕组产a生的磁场相同，并且由于实际电枢绕组在旋转，因此等效静止绕组中有一感应电势e，这样，就可以用下图的等效模型来代替实际a的他励直流电动机。
励磁绕组中通入的励磁电流产生主极磁通φ，电枢绕组电流i与φa作用产生电磁转矩T。
foc电机控制原理

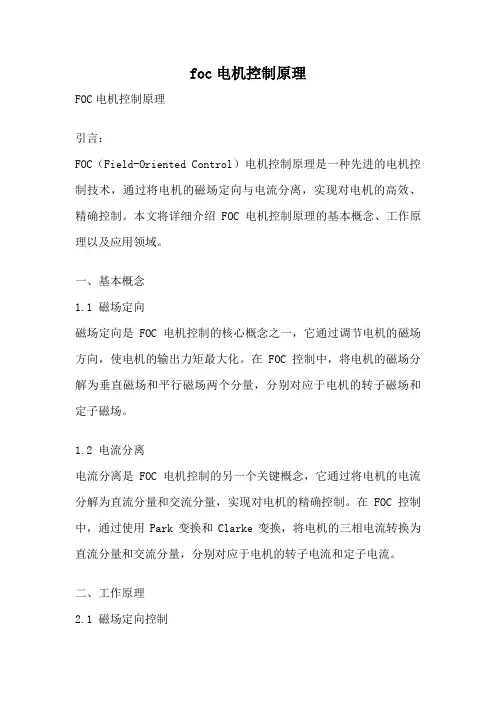

foc电机控制原理FOC电机控制原理引言：FOC（Field-Oriented Control）电机控制原理是一种先进的电机控制技术，通过将电机的磁场定向与电流分离，实现对电机的高效、精确控制。
本文将详细介绍FOC电机控制原理的基本概念、工作原理以及应用领域。
一、基本概念1.1 磁场定向磁场定向是FOC电机控制的核心概念之一，它通过调节电机的磁场方向，使电机的输出力矩最大化。
在FOC控制中，将电机的磁场分解为垂直磁场和平行磁场两个分量，分别对应于电机的转子磁场和定子磁场。
1.2 电流分离电流分离是FOC电机控制的另一个关键概念，它通过将电机的电流分解为直流分量和交流分量，实现对电机的精确控制。
在FOC控制中，通过使用Park变换和Clarke变换，将电机的三相电流转换为直流分量和交流分量，分别对应于电机的转子电流和定子电流。
二、工作原理2.1 磁场定向控制磁场定向控制是FOC电机控制的核心工作原理，它通过调节电机的磁场方向，使电机的输出力矩最大化。
在FOC控制中，通过测量电机的转子位置和速度，计算出电机的转子磁场位置，并与电机的定子磁场位置进行比较。
然后，通过调节电机的定子电流，使电机的磁场方向与转子磁场方向保持一致，从而实现对电机的磁场定向控制。
2.2 电流分离控制电流分离控制是FOC电机控制的另一个重要工作原理，它通过将电机的电流分解为直流分量和交流分量，实现对电机的精确控制。
在FOC控制中，通过使用Park变换和Clarke变换，将电机的三相电流转换为直流分量和交流分量。
然后，通过调节电机的直流分量和交流分量，分别控制电机的转子电流和定子电流，从而实现对电机的电流分离控制。
三、应用领域FOC电机控制原理在各种电机驱动系统中得到了广泛应用，特别是在需要高效、精确控制的应用领域中。
以下是FOC电机控制的一些主要应用领域：3.1 电动汽车FOC电机控制原理在电动汽车中得到了广泛应用，能够实现对电动汽车的高效、精确控制，提高电动汽车的续航里程和动力性能。
4.说明磁场定向控制技术的基本原理及实现方法
4.说明磁场定向控制技术的基本原理及实现方法磁场定向控制技术是一种应用于电磁学领域的技术，它通过控制磁场的方向和强度，实现对物体的定向控制。
该技术广泛应用于物理实验、材料制备、医学影像等领域。
本文将介绍磁场定向控制技术的基本原理及实现方法。
磁场定向控制技术的基本原理是基于磁场的相互作用特性。
在我们熟悉的物质中，存在着许多微观磁性粒子，如电子、原子。
当这些微观粒子在外加磁场的作用下，受到磁力的影响，会发生定向运动。
利用这种定向运动的特性，我们可以实现对物体的控制和定位。
为了实现磁场定向控制，我们需要准备磁体和磁场控制系统。
磁体是产生磁场的关键组件，可以是永磁体或电磁体。
通过调整磁体的位置、形状和材料等，可以改变磁场的强度和分布。
磁场控制系统包括控制电路和传感器等设备，用于对磁场进行测量和调整。
在实际应用中，我们可以采用多种方法实现磁场定向控制。
其中一种方法是利用电流控制磁场方向。
通过控制通电的线圈的电流方向和大小，可以改变线圈周围的磁场方向和强度。
另一种方法是利用磁铁控制磁场方向。
通过调整磁铁的位置和朝向，可以改变磁场的方向和分布。
除了直接控制磁场的方向，我们还可以通过调整磁场的强度来实现对物体的定向控制。
例如，在医学影像领域，我们可以通过调整磁场的强度，使得磁共振成像仪对特定组织或器官具有更好的探测效果。
磁场定向控制技术是一种基于磁场相互作用特性实现对物体定向控制的技术。
通过控制磁场的方向和强度，我们可以实现对物体的控制和定位。
在实际应用中，我们可以利用电流控制磁场方向，或者通过调整磁铁的位置和朝向来实现磁场定向控制。
这项技术在物理实验、材料制备、医学影像等领域具有重要的应用前景。
电机的磁场定向控制技术研究
电机的磁场定向控制技术研究1. 引言电机是将电能转化为机械能的重要设备，在各个领域都有广泛的应用。
磁场定向控制技术是一种通过控制电机的磁场方向和大小来实现对电机性能的精确调节的方法。
本文将介绍电机的磁场定向控制技术的原理和应用。
2. 电机的磁场定向控制原理电机的磁场定向控制技术是基于磁场定向原理的。
磁场定向是指通过控制电机的磁场方向，使电机的输出转矩与给定转矩匹配的过程。
电机的磁场定向控制是通过改变电机的磁链定向来达到控制转矩和速度的目的。
电机的磁场定向控制基于两个关键技术：感应电动势矢量定向技术和电流矢量控制技术。
感应电动势矢量定向技术是通过测量电机的感应电动势，从而确定电机的转子位置和定子电流相位。
而电流矢量控制技术则是通过调节电机的相电流，来控制电机的磁场方向和大小。
3. 电机的磁场定向控制应用电机的磁场定向控制技术在工业自动化和交通运输等领域有着广泛的应用。
3.1 工业自动化在工业自动化领域，电机的磁场定向控制技术广泛应用于电动机驱动系统中。
传统的电机驱动系统需要通过传统的控制方法来控制电机的速度和力矩，而磁场定向控制技术可以实现对电机转矩和速度的高精度控制，从而提高了系统的动态性能、响应速度和稳定性。
3.2 交通运输在交通运输领域，电机的磁场定向控制技术被广泛应用于电动汽车和磁悬浮列车等交通工具中。
电动汽车采用电机的磁场定向控制技术可以实现对车速和驱动力的精确调节，从而提高了电动汽车的能效、续航里程和驾驶舒适性。
磁悬浮列车采用电机的磁场定向控制技术可以实现对列车的悬浮力和牵引力的精确控制，从而提高了列车的运行速度和安全性能。
4. 电机的磁场定向控制技术研究进展电机的磁场定向控制技术在近年来得到了广泛的研究和应用。
研究者们不断探索新的控制方法和算法，以提高电机的磁场定向控制性能。
4.1 磁场定向控制算法研究者们提出了多种磁场定向控制算法，如基于PID控制器的算法、模糊控制算法和神经网络控制算法等。
3相永磁同步电机的无传感器磁场定向控制FOC
应用报告
ZHCA555 – July 2013
Bilal Akin and Manish Bhardwaj
摘要
这份应用报告提出了一个用 TMS320F2803x 微控制器来控制永磁同步电机 (PMSM) 的解决方案。 TMS320F2803x 器件是 C2000 微控制器的系列部件，此微控制器能够通过减少系统组件实现用于三相电机 的智能控制器的成本有效设计，并且提高了效率。 借助于这些器件，有可能实现诸如磁场定向控制 (FOC) 等更加精准的数字矢量控制算法。 本文档中讨论了这个算法的实现。 FOC 算法在很大速度范围内保持高 效，并且通过处理一个电机的动态模型来将具有瞬态相位的转矩变化考虑在内 解决方案提出的方法免除了对 相位电流传感器的需要，并且使用一个观察器来实现速度无传感器控制。
试验结果内容磁场定向控制focfoc的基本系统配置c2000控制器在数字电机控制dmc方面的优势ti文献和数字电机控制dmc硬件配置hvdcmcr11套件1810参考书目41图片列表针对交流电机的foc基本系统配置pmsm无传感器磁场定向控制的总体方框图1010一个1311系统软件流程图1412使用交流电源生成直流总线电源16c2000codecomposerstudiotexasinstrumentsallothertrademarksrespectiveownerszhca555july2013http
8
d，q 旋转基准框架内的电流、电压和转子磁通空间矢量以及它们与 a，b，c 和 (α，β) 静止基准框架的关
系.............................................................................................................................. 9
§3.6 磁场定向控制原理.
§3.6 异步电动机的矢量控制异步电动机的磁场定向控制是从70年代发展起来的一种新的控制技术。
定义：异步电动机的磁场定向控制是把定子电流做为具有垂直分量的空间分量来处理的，因此又称为矢量控制。
目的：通过这种控制技术能使异步电动机得到和直流电动机相同的调速特性一． 磁场定向控制的基本思想基本思想；把交流电动机的转矩控制模拟成直流电动机的转矩控制在任何电力拖动的控制系统，电动机产生的电磁转矩 e T 作用在电动机轴上的负载转矩（包括电动机的空载转矩0M ）L T 以及惯性转矩dt J m /ω∂ 三者之间的关系都由转矩平衡方程式决定，即：dt J T T m L e /ω∂=-设L T 及 J 均为常数，那么在动态过程中电动机速度 m ω 的变化规律完全取决于对电动机的电磁转矩e T 的控制。
举例如下：起动和制动的过程中，如果控制电动机的电磁转矩 e T 使其保持在最大允许值，就能使电动机以最大的恒加速度或恒减速度运行，从而缩短了起、制动的时间。
在突加负载时，只要能迅速地使电动机的电磁转矩 e T 增加，就可以使动态速降减小，缩短速度的恢复时间。
由此可见调速系统动态性能的好坏完全取决于在动态过程中电动机的转矩 是否能很方便、很准确地被调节和控制。
由于结构上的特点，他励直流电动机的电磁转矩T很容易控e制。
其工作原理可用下图来表示。
在励磁绕组f中通以励磁电流i则通过电刷及换相器流入f电枢绕组。
由于电刷和换相器的作用，使得电枢绕组虽然在转动但它产生的电枢磁场在空间是固定不动的。
因此可用一个等效的静止绕组来代替实际的电枢绕组。
这个等效静止绕组的轴线与励磁绕组轴线垂直，绕组中通过电枢电流i，产生的磁场与实际电枢绕组产a生的磁场相同，并且由于实际电枢绕组在旋转，因此等效静止绕组中有一感应电势e，这样，就可以用下图的等效模型来代替实际a的他励直流电动机。
励磁绕组中通入的励磁电流产生主极磁通φ，电枢绕组电流i与φa作用产生电磁转矩T。
磁场定向控制原理之深入浅出
E
F
[100]
[110]
[010]
[011]
[001]
[101]
[100]
N
S
S
B C D E A F
N
[011]
S
[11 0]
S
1]
[00
0] [01
N
N S N S
[100]
N
[10 1]
Motor.emf
2013-06-04
Copyright © Infineon Technologies 2013. All rights reserved.
减小转矩波动带来的机械振动
减小噪声
提高效率 增加舒适度
提高定位、速度的准确度和响应快速性
2013-06-04
Copyright © Infineon Technologies 2013. All rights reserved.
Page 16
FOC的需求
A IU
B IV
C
D IW
I d I cos( ) I sin( ) I q I sin( ) I cos( )
V Vd cos( ) Vq sin( ) V Vd sin( ) Vq cos( )
2014-06-17
Copyright © Infineon Technologies AG 2014. All rights reserved.
Page 17
FOC是螺旋前进的必然……
2013-06-04
Copyright © Infineon Technologies 2013. All rights reserved.
磁场定向变频器
磁场定向变频器磁场定向变频技术是一项先进的电气传动控制技术，其应用已经广泛应用于各种不同类型的机器和设备中，例如电动汽车、大型机床、钢铁冶金设备等。
磁场定向变频器可以实现对电机的精确控制，从而提高电机运行的效率和可靠性，同时还可以降低电能的消耗，减少对环境的污染，是一项非常有潜力的控制技术。
一、磁场定向控制技术的基本原理磁场定向控制技术是指将电机视为一个磁动系统，通过对电机磁场的定向控制来实现高效、精确的传动控制。
该技术可以分为磁通定向控制和磁场定向控制两种方式。
磁通定向控制是在旋转坐标系下将电机的磁通定向在一个方向上，并控制电机的转速和电流，从而实现对电机的控制；磁场定向控制是在同步坐标系下将电机的磁场定向在一个方向上，并控制电机的磁场和电流，从而实现对电机的控制。
在磁场定向控制技术中，通常采用电流反馈控制方式，即通过对电动机的电流进行反馈控制，实现对磁场定向控制的精确控制。
另外，通过对电机的转速、转矩和电流进行控制，实现对电机输出的磁力和扭矩的控制，从而实现对电机的控制。
二、磁场定向变频器的基本构成及工作原理磁场定向变频器是一种特殊的电力电子器件，主要用于对电机的电流和电压进行控制，从而实现对电机的控制。
磁场定向变频器的基本构成包括电源电路、整流电路、逆变电路、控制电路和保护电路等。
在磁场定向变频器的工作过程中，首先将交流电源通过整流电路转换成直流电源，然后通过逆变电路将直流电源转换为交流电源，控制电路接收传感器信号，对电机的输出电压和电流进行精确控制，从而实现对电机的控制。
保护电路可以保护电机和电源不受损害。
三、磁场定向变频技术的优点和应用前景磁场定向变频技术能够提供比传统的电机驱动技术更高的效率和更可靠的控制。
通过电流反馈控制技术，可以实现对电机输出扭矩和转速的精确控制，从而提高电机的运行效率和可靠性；同时，变频器可以实现对应用场合的特定需求进行调整，从而提高机器和设备的使用寿命和效益。
磁场矢量控制电机
磁场矢量控制电机
磁场矢量控制电机，又称磁场定向控制，是通过坐标变换将三相交流电的控制转换为产生转矩的q轴电流和产生磁场的d轴电流的控制，实现转矩和励磁的独立控制。
磁场矢量控制电机具有以下优点：
- 转矩平稳：能够精确地控制磁场大小与方向，使电机转矩平稳。
- 噪声小：磁场定向控制能够减少振动和噪音，使电机运行更加安静。
- 效率高：通过优化电流控制，提高了电机的能量转换效率。
- 动态响应快：电机能够快速地加速或减速，具有良好的高速动态性能。
磁场矢量控制电机的应用范围广泛，包括航天用电机、新能源汽车用电机、鼓风机、压缩机、机床主轴、离心机和家用电器等。
在需要减小体积、重量的场合，以及需要静音低噪的场合，如变频空调的风扇、空气净化器、风扇等，都可以见到磁场矢量控制电机的身影。
foc原理
foc原理FOC原理。
FOC（Field Oriented Control）是一种电机控制技术，它通过控制电机磁场方向和大小来实现精准的电机控制。
FOC原理是基于磁场定向控制的，通过对电机磁场的控制，可以实现高效、精准的电机运行，广泛应用于电机驱动系统中。
FOC原理的核心是磁场定向控制，它通过对电机的磁场进行定向控制，使得电机的转子始终沿着磁场方向运动，从而实现精准的电机控制。
在FOC原理中，电机的磁场可以被分解为两个分量，磁场定向分量和磁场大小分量。
通过对这两个分量进行控制，可以实现对电机的精准控制。
在FOC原理中，首先需要对电机的状态进行检测和测量，包括电流、转速、位置等参数的测量。
然后根据测量得到的参数，计算出电机磁场的方向和大小，进而控制电机的运行。
FOC原理可以实现对电机的精准控制，可以使电机在不同负载和转速下都能够保持稳定的运行。
FOC原理在电机控制领域有着广泛的应用，特别是在高性能电机驱动系统中。
通过FOC原理，可以实现对电机的精准控制，提高电机的效率和性能，同时还可以减小电机的噪音和振动。
因此，FOC原理已经成为了现代电机控制技术的核心。
在实际应用中，FOC原理需要配合先进的控制算法和高性能的电机驱动器才能发挥其优势。
同时，对电机状态的准确测量和参数的精准计算也是FOC原理能否有效实现的关键。
因此，在实际应用中，需要综合考虑电机、控制器、传感器等多个方面的因素，才能够充分发挥FOC原理的优势。
总之，FOC原理是一种基于磁场定向控制的电机控制技术，通过对电机磁场的精准控制，可以实现高效、精准的电机控制。
FOC原理已经在电机控制领域得到了广泛的应用，成为了现代电机控制技术的核心。
随着电机技术的不断发展，FOC 原理也将会得到进一步的完善和应用，为电机控制技术的发展提供更加强大的支持。
以上就是关于FOC原理的相关内容，希望对您有所帮助。
感谢您的阅读！。
foc电机控制原理
foc电机控制原理随着现代科技的不断发展，电机的应用也越来越广泛，其中foc电机便是其中一种常见的电机。
那么，什么是foc电机？在这篇文章中，我们将会探究foc电机的控制原理。
我们需要了解什么是foc电机。
foc电机，即磁场定向控制电机，是一种基于磁场定向控制技术的交流电机。
相对于传统的电机控制方式，foc电机能够实现更加精准的电机控制，提高电机的效率和性能。
那么，foc电机的控制原理是什么呢？简单来说，foc电机的控制原理是通过控制电机的磁场来实现电机的转动。
具体来说，foc电机控制系统主要包括三个部分：磁场定向控制器、电流控制器和转子位置检测器。
磁场定向控制器是foc电机控制系统的核心部分，它通过控制电机的磁场来实现电机的转动。
在磁场定向控制器中，会通过控制电机的磁场方向和大小来控制电机的转动。
电流控制器则是用来控制电机的电流，通过控制电机的电流大小和方向来调节电机的转速和转矩。
电流控制器通常会采用PID控制算法来实现精准的电流控制。
转子位置检测器则是用来检测电机转子的位置，并将这些信息反馈给磁场定向控制器和电流控制器，以实现更加精准的电机控制。
总的来说，foc电机的控制原理就是通过控制电机的磁场和电流来实现电机的转动。
通过这种方式，foc电机能够实现更加精准的电机控制，提高电机的效率和性能。
当然，要实现foc电机的控制也需要一定的硬件设备支持，比如说控制器、驱动器等。
同时，foc电机的控制也需要一定的控制算法和程序支持，这也是需要我们不断学习和探索的领域。
foc电机作为一种高性能的电机，其控制原理也是非常重要的。
通过掌握foc电机的控制原理，我们可以更好地理解电机的工作原理，从而实现更加精准的电机控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机磁场定向控制系统概述
永磁同步电机（PMSM）是近年来发展较快的一种电机，由于其转子采用永磁钢，属于无刷电机的一种，具有一般无刷电机结构简单，体积小，寿命长等优点。
本文讨论空间矢量控制的永磁同步电机，采用磁场定向算法借助DSP高速度实现对转速的实时控制。
由于控制算法必须获取转子位置信息，所以传统的控制系统都需要以光电编码器等作为转子位置传感器。
为了最大限度减少传感器，本文从改变相电流检测方法，建立采用砰－砰控制的滑模观测器，介绍一个可以实现的模型。
2磁场定向原理
磁场定向控制，简称FOC。
两直角坐标系：αβ坐标系为定子静止坐标系，α轴与定子绕组a相轴重合；dq为转子旋转坐标系，d轴与转子磁链方向重合，并以同步速ωr逆时针旋转。
两坐标系之间的夹角为θe。
可以把定子电流综合矢量is，在旋转坐标系dq轴上如下式分解
is＝isd＋isq （1）
在交流永磁同步电机中，转子为永磁钢，可认为转子电流综合矢量的模大小不变，常用常数值IF代表。
根据交流电机电磁转矩T与定、转子电流综合矢量的普遍关系式
式中p———极对数
L12———定、转子互感
i1———定子电流综合矢量
i2———转子电流综合矢量
δ———定、转子综合矢量间夹角
这样电磁转矩只随｜i1｜和角δ变化。
为了获得简单可控的转矩特性，可以给定定子电流综合矢量指令使其始终在q轴上，即δ＝90°，从而得
式中Is———定子电流综合矢量的模
按上式可以实现用定子电流综合矢量的模来直接控制电动机电磁转矩，从而使永磁同步电动机获得类似直流电动机的伺服性能，并可得到快速无静差的调节特性。
该速度控制系统由速度、电流双闭环实现，采用的算法由相应的模块实现，包括：Park变换模块，Clark变换模块，反Park变换模块，转子位置角估计模块，转速计算模块，弱磁控制模块，PI调节模块，空间矢量PWM生成模块等。
整个控制系统，以DSP芯片为核心再配以简单的外围电路，其复杂的控制算法及功能全部由软件来实现。
其中每一个控制模块，对应一C调用函数，主函数流程用C语言编制。
与有位置传感器的控制系统相比，无位置传感器系统仅在对反馈量的处理中采用了转角观测器模块函数，而对其他控制模块，而系统可以以完全相同的方法实现，这更显示了软件构成系统的灵活性。
3无传感器算法
3．1减少一路电流传感器方法
在逆变器控制中都需要相电流信息，传统采用的方法是直接用传感器获得需要的相电流，这种方法依赖负载的布置，并且至少需要两个传感器直接应用于电机组绕组。
本文介绍的方法是仅通过采集直流侧母线电流信息，来估计交流侧三相电流值。
因为逆变器开关状态是我们直接控制的，所以已知输入电流的路径，即输入线电流和电机相电流间的关系。
这样在通常八个开关状态（Sa，Sb，Sc）中除（0，0，0）和（1，1，1），在其他六个开关状态下，直流侧线电流信息总对应a，b，c中某一路相电流值。
开关状态（Sa，Sb，Sc）＝（0，0，1）下，相电流ic等于直流线电流，另外两相电流ia，ib则等于直流线电流的一半。
这样线电流信号经一路AD通道，送给DSP，再经过适当计算即可获三相电流信息。
3．2无位置传感器算法
为了获取低转速甚至零转速下的优良转矩控制性能，也为了提高系统的效率、可靠性、机械强度，降低成本，需要取消位置传感器。
此时必要的位置、速度信息可以通过滑模观测器来获取。
该方法具有较强的鲁棒性且易于实现。
观测器是一个依赖系统结构和参数的数学模型，通过DSP软件编程来实现。
模型通过获取估计值和测量实际值之差来纠正模型，使两者之间差值消失。
如估计电流和实测定子电流i之差，带入符号函数sign（），再乘以常系数K，之后用自适应滤波器补偿数字滤波器的相移影响，这样的输出结果即是转子位置角的正余弦函数。
PMSM主要变量：Vs、is、es、Ψ以综合矢量和其分量的形式在静止αβ坐标系，和旋转dq坐标系中的表示。
式（7）为PMSM的数学模型：
转角观测器模块是基于滑模电流观测器实现的转子磁链估计。
模块的主要部分为滑模电流观测器，输出砰砰控制变量Z，Z经过低通滤波得到反电势估值，通过对分量的计算可得到转角
式（8）为基本电流观测器，式（9）为BANG－BANG控制器。
二者组成滑模电流观测器，目的是通过适当选择Z和估计反电势，使估计电流和实测电流误差为零。
二者离散形式为（2）估计反电势
（3）转子磁链位置θ估算
由反电势来估计转子磁链位置角，式（14）为反电势综合矢量表达式，可根据反电势在α、β轴上的分量来求解转子磁链位置角，即式（15）
（4）转子磁链位置校正
采用低通滤波器来获得反电势，引入了相延迟。
该延迟与低通滤波器的相位响应直接相关，其截止频率越低，对应固定频率的相延迟越大。
基于低通滤波器的相位响应，做一个相延迟表，可以通过查表求得运行时对应指令速度（频率）的相移角。
该相移角加上得到。
4系统软件流程
主程序流程，只完成系统硬件和软件的初始化任务，然后处于等待状态。
完整的FOC 控制算法在PWM中断服务程序中实现。
在一个中断周期内，流程依照系统控制框图，从一路AD采样电流，计算转子位置角，计算转速，完成所有反馈通道计算后，再调用正向通道中计算模块函数，最后输出三相逆变桥的空间矢量PWM波信号。
5涉及的硬件
在每个对称空间矢量PWM周期的前半周期开关状态（Sa，Sb，Sc）从（0，0，0）变到（1，1，1），在这一过程的两个中间状态采样线电流信号，在图7中为（1，0，0）和（1，1，0），结合图3定义的三相桥臂开关状态，（1，0，0）时线电流对应a相电流值ia，（1，1，0）时线电流对应c相电流值－ic，这样在一个周期内两次采样分别得到两相电流值，另一路由ia ＋ib＋ic＝0得到。
