竣工图编制是由施工单位负责还是设计单位
竣工图的编制及存在的问题
填 写 同一 个 目期 ，年 份 的 四位 数 字 要 全 写 ； 月 、 目应 写两 位 数 ，不足 两 位 数 的 ，前 面 添 写 … ０’以补
● 金 雪 一 Ｊ ｉ ｎ Ｘｕ ｅ
【 摘 要】 竣 工图的编 制必须 能够真实反 映工程竣 工时 的实
际 情 况 ， 做 到 图 物 相 符 、 整 理 规 范 。但 目前 ， 竣 工 图 编 制 过 程 中还 存 在 各 种 问题 。本 文 针 对 竣 工 图 收 集 过 程 中 发现 的 问 题 ，对 其 进 行 了 阐述 。
ｎ ｔ ｅ ｎ ｔ ａ ｎ ｄ ｔ ｈ ｅ ｓ ｐ ｅ ｃ ｉ ｉ ｆ ｃ ａ ｔ ｉ ｏ ｎ ｈ ａ ｓ ｅｅ ｂ ｎ ｓ ｅ ｔ ｔ ｌ ｅ ｄ ｗｅ ｌ １ ． Ｂ ｕ ｔ ａ ｔ ｐ ｒ ｅ ｓ ｅ ｎ ｔ ， ｔ ｈ ｅ ｒ ｅ ａ ｅ ｒ ｖ ａ ｒ ｉ ｏ ｕ ｓ ｐ ｒ ｏ ｂ ｌ ｅ ｍｓ ｉ ｎ ｔ ｈ ｅ ａ ｕ ｔ ｈ ｏ ｒ ｉ ｚ ｅ ｄ ｓ ｔ ｅｎ ｒ ｇ ｔ ｈ ｐ ｒ ｏ ｃ ｅ ｓ ｓ
部 位 是 否 经 过 设 计 同意 ， 签 字手 续 是 否 完 备 。 由此 可 见 ，竣 工 图 责 任者 至 关重 要 。
目前 ， 多 数 竣 工 图 由施 工 单 位 编 制 ， 而 且是 免
ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｃ ｏ ｍｐ ｌ ｅ ｔ ｅ ａ ｎ ｄ ｍａ ｋ ｅ ｓ ｕ ｒ ｅ ｔ ｈ ａ ｔ ｉ ｆ ｇ ｕ ｒ ｅ ｃ ｏ ｎ ｓ ｉ ｓ ｔ ｅ ｎ ｔ ｗｉ ｔ ｈ ｃ ｏ
景观园林竣工图制图标准及步骤
园林景观竣工图制图标准一、竣工图的编制职责范围在项目竣工时要编制竣工图.项目竣工图应由施工单位负责编制.如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的.应明确规定施工单位与监理单位的审核与签认责任.二、竣工图的编制方法(一)、凡按施工图进行施工没有变更的工程,由设计单位负责在原设计施工图上加盖“竣工图”标志章,即作为竣工图,(竣工图标志章的规格尺寸统一为80mm*50mm)。
(二)、凡在施工中的一般性变更,能够在原设计施工图上加以修改补充的,可不重新绘制竣工图,由设计单位在原CAD图上更改,注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图。
修改完成后,设计单位加盖竣工图章。
(三)、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的,应局部或全部重新绘制竣工图。
重新绘制的(包括电脑绘制的)竣工图,图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。
(四)、竣工图图幅应按GB／T10609.3要求统一折叠。
(五)、编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况.(六)、所有竣工图应由设计单位逐张加盖并签署竣工图章.竣工图章中的内容填写应齐全、清楚,不得代签。
三、竣工图图纸内容(一)、图纸目录中应包含:项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。
(二)、设计说明包含:竣工设计依据与竣工设计要求,各专业设计说明(绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明),竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标(总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率)。
(三)、总图:根据现场如实的定位出各建筑之间的位置与整个施工现场外围红线的位置,以保证施工总面积的正确。
总图上所要表达出:建筑栋号;主要车行道路;景观内园路,小园路道路;小品大样底平面图;排水设施(雨篦子位置);配套设施(坐凳,垃圾筒,成品花盆等)。
竣工图纸编制与管理制度
竣工图纸编制与管理制度依据施工总承包合同及相关法律法规约定，由施工总承包单位负责编制竣工图。
编制费用含在合同价内，建设单位不另行支付相关费用。
竣工图编制份数为纸版蓝图及CAD光盘均一式六套。
一、竣工图的编制原则竣工图应在合法有效的施工蓝图基础上依据过程中实际发生的设计变更、技术核定单进行绘制，采用黑色碳素墨水笔就每张施工图涉及到的设计变更、技术核定单内容修改反馈到对应修改部位，并云线圈出修改部位，同时引注方式注明依据的设计变更单或技术核定单编号，无编号的注明出具时间，亦可重新绘制。
1.合法有效的施工蓝图是指设计院正式签发，设计图签内设计、校核、审查等设计人员签署齐全，施工图出图章及有关设计注册人员执业资格章按现行施工图出图规定盖章齐全、签署完整。
2.针对以深化设计为最终版施工图的，竣工图需在经各方审批同意的深化设计图纸基础上绘制，针对重新绘制的，参照相关规定完善深化设计图纸出图时有关签署盖章手续后加盖竣工图章。
二、竣工图编制方法依据施工蓝图改绘竣工图1.凡在施工中，完全按原设计施工，无任何变动的，则在原设计图上加盖“竣工图”章，作为竣工图。
2.凡在施工中，虽有一般性设计变更或工程变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是正式合法有效的施工蓝图）上注明修改的部分，并标注修改依据，然后加盖“竣工图”章作为竣工图。
3.施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。
但应在原图纸目录中注明“取消”，并将原图作废。
4.由于特殊原因，存在没有正式施工图情况下依据白图或临时指令文件等先行施工的（原则上应禁止该种情况），应按实际施工最终状况，由施工单位先行按技术核定流程或协调设计院完善设计变更，完善相应变更手续后据此绘制竣工图，无合法变更手续的不得进入竣工图。
5.在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
建设工程竣工图编制的基本原则
建设工程竣工图编制的基本原则
1、竣工图应按单位工程分专业进行绘制。
2、凡按施工图施工没有变动的，则由施工单位(包括总包和分包施工单位，下同)，在原施工图上加盖竣工图章后，即作为竣工图。
3、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充的，可不重新绘制，由施工单位负责在原施工图(必须是新蓝图)上注明修改的部分，并附设计变更通知单号和说明，加盖竣工图章后，即作为竣工图。
4、凡在施工中，有局部设计变更修改的，可将局部变更修改部分重新绘制竣工图，并在原施工图(必须是新蓝图)上注明变更修改依据和重新绘制竣工图的图号后，原施工图尚未变动部分仍可盖上竣工图章后，即作为竣工图。
5、凡在施工中有结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜在原施工图上修改、补充，应重新绘制竣工图；由于设计原因造成的，由设计单位负责绘制定版的施工图，由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图；施工单位重新绘制的竣工图，应釆用＂重新绘制竣工图图标＂。
6、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁，字迹清晰。
竣工图要求施工单位的编制人签字，技术负责人审核签字，并经建设单位技术负责人、现场代表和监理单位总监、现场监理审核签字后即可作为竣工图。
7、并与重庆市建设工程档案编制验收标准DBJ50-129-2011,6.3.1之规定相结合。

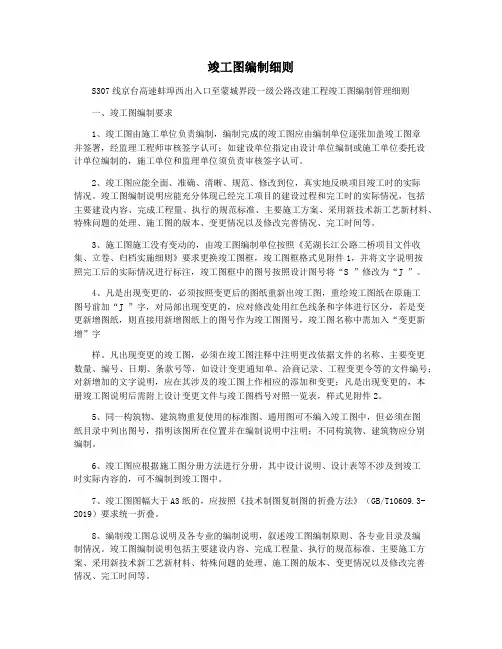

竣工图编制细则
竣工图编制细则S307线京台高速蚌埠西出入口至蒙城界段一级公路改建工程竣工图编制管理细则一、竣工图编制要求1、竣工图由施工单位负责编制，编制完成的竣工图应由编制单位逐张加盖竣工图章并签署，经监理工程师审核签字认可；如建设单位指定由设计单位编制或施工单位委托设计单位编制的，施工单位和监理单位须负责审核签字认可。
2、竣工图应能全面、准确、清晰、规范、修改到位，真实地反映项目竣工时的实际情况。
竣工图编制说明应能充分体现已经完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用新技术新工艺新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
3、施工图施工没有变动的，由竣工图编制单位按照《芜湖长江公路二桥项目文件收集、立卷、归档实施细则》要求更换竣工图框，竣工图框格式见附件1，并将文字说明按照完工后的实际情况进行标注，竣工图框中的图号按照设计图号将“S ”修改为“J ”。
4、凡是出现变更的，必须按照变更后的图纸重新出竣工图，重绘竣工图纸在原施工图号前加“J ”字，对局部出现变更的，应对修改处用红色线条和字体进行区分，若是变更新增图纸，则直接用新增图纸上的图号作为竣工图图号，竣工图名称中需加入“变更新增”字样。
凡出现变更的竣工图，必须在竣工图注释中注明更改依据文件的名称、主要变更数量、编号、日期、条款号等，如设计变更通知单、洽商记录、工程变更令等的文件编号；对新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更；凡是出现变更的，本册竣工图说明后需附上设计变更文件与竣工图档号对照一览表，样式见附件2。
5、同一构筑物、建筑物重复使用的标准图、通用图可不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。
6、竣工图应根据施工图分册方法进行分册，其中设计说明、设计表等不涉及到竣工时实际内容的，可不编制到竣工图中。
竣工图编制要求
竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。
它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。
二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。
纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。
即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。
竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。
三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。
（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。
并注明修改出图日期及版数后由施工单位加盖竣工图章。
四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。
高速公路竣工图编制说明
高速公路竣工图编制说明1 竣工图的编制要求1.1 竣工图由施工单位负责编制。
1.2 竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。
1.3 按施工图施工没有变更的，由竣工图编制单位在施工图(必须是新图)上加盖并签署竣工图章，竣工图章(竣工图章由项目办统一刻制)。
1.4 一般性图纸变更及符合杠改要求的变更，可在原图(必须是新图)上更改，加盖并签署竣工图章，并标注变更通知或其它变更批准文件编号。
1.5 涉及结构形式、工艺、平面布置等重大改变及图面变更面积超过10%的，应重新绘制竣工图。
1.6 重新绘制竣工图应采用计算机出新图，使用统一的竣工图框，竣工图框见附图。
图框内容需由相关人员逐张签字，不需要加盖竣工图章。
1.7 各竣工图编制单位应编制竣工图说明，与相应的竣工图一起组卷。
竣工图说明包括工程概况、主要工程数量，技术经济指标;施工中执行原设计的情况和设计变更情况，质量评定情况，采用新材料、新工艺情况以及竣工图编制情况等。
1.8 标准图、通用图可不编入竣工图中，但应在竣工图说明中加以说明。
1.9 竣工图的组卷1.9.1 路基工程路线平面、纵面竣工图以合同段为单位组卷，一卷或数卷;路基工程竣工图以合同段为单位组卷，一卷或数卷，包含软基处理、土石方、排水、防护、砌筑、小桥、取土坑、工程地质纵断面图等; 涵洞竣工图以合同段为单位组卷，一卷或数卷;通道竣工图以合同段为单位组卷，一卷或数卷;大、中桥、分离式立交(含支线上跨或支线下穿)、互通主线桥竣工图以桥为单位组卷，一卷或数卷，不得几座桥梁组成一卷; 互通立交或枢纽(匝道、匝道桥)以每个互通立交或枢纽为单位组卷，一卷或数卷;隧道以座为单位组卷，一卷或数卷。
1.9.2 路面、绿化、房建、交通工程及其他附属工程以合同段为单位组卷，一卷或数卷;1.9.3 线外工程以合同段为单位组卷，一卷或数卷;2 竣工图的更改方法及竣工图章的使用2.1 文字、数字、线条更改一般是杠改;局部图形更改可以圈出更改部位，在原图空白处重新绘制。
竣工图的收集范围及制作要求
竣工图的收集范围及制作要求公路工程竣工图是公路工程在施工过程中根据实际情况所绘制的反映工程建成后实际状况和构造的一种定型图样。
它是建筑物、构造物或管线工程施工结果在图纸上的反映，是公路工程进行交（竣）工验收、维护、改建、扩建的依据，是国家的重要技术档案。
工程竣工图编制必须真实、准确地反映工程竣工时的实际情况，要做到图纸和现场相符，技术数据可靠，签字手续完备，整理符合档案管理的要求。
一、竣工图的编制单位1、竣工图由施工单位负责编制。
编制完成的竣工图应由编制单位逐张加盖竣工图章并签署，经监理审核签字认可；2、如项目法人指定由设计单位编制或施工单位委托设计单位编制的，应明确施工单位和监理单位的审核及签字认可责任。
二、竣工图的编制（一）、编制范围1、凡新建、扩建、改建的公路工程；2、原设计图（表）涉及的内容，以及变更的部分；3、竣工图编制要综合施工图设计、设计变更、材料变更、施工及质检记录相吻合。
（二）、编制内容竣工图包括：1、总体方面：项目总平面布置图，位置图及地形图，竣工图总说明，总体工程图，各单项工程图。
2、专业方面：包括土建工程（含路基、路面、桥梁、互通立交、隧道、交通安全设施、改线改河改渠等）竣工图，房建工程（服务区、收费站、停车区、隧道配电房）竣工图，机电工程（监控，通讯，收费，隧道通风、照明，低压供电系统）竣工图，绿化工程竣工图。
3、定线数据竣工图(1)封面(2)目录(3)图例(4)竣工图说明(5)平、纵断面缩图(6)定线数据竣工图：A、参照原设计图表示方法，并注明实际放线时采用的导线成果、曲线要素、水准点等资料。
B、施工过程中新增加的固定导线点、水准点也应标注在竣工图上面。
4、平面竣工图(l)封面。
(2)目录。
(3)图例。
(4)竣工图说明：A、平面线型设计及变更情况B、长短链情况。
(5)平面竣工图：A、地形、地貌、地物应根据实际发生情况标注。
B、路基边沟应按实际排水方向标注。
C、通道、跨线桥的引道应根据实际发生情况如实标注。
编制竣工图的基本原则
编制竣工图的基本原则在《市政基础设施工程施工技术文件管理规定》（城建[2002]221号）中有如下规定：1、凡在施工中，完全按原设计施工，无任何变动的，则有施工单位在原设计图上加盖“竣工图”标志章，即作为竣工图。
2、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新图）上注明修改的部分，并附以设计变更通知单和施工说明，然后加盖“竣工图”标志章作为竣工图。
3、凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，或者图面变更面积超过35%的，不宜再在原施工图上修改、补充，应重新绘制改变后的竣工图。
特别是基础、结构、管线等隐蔽工程部位的变更应重新绘制竣工图。
（设计原因――设计单位负责重绘；施工原因――施工单位负责重绘；其他原因――建设单位负责或委托。
）在《国家建委关于编制基本建设工程竣工图的几项暂行规定》（[82]建发施字50号）中有如下规定：一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和主管部门。
都要重视竣工图的编制工作，认真贯彻执行本规定。
二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。
编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。
三、编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。
（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。
施工图与竣工图的区别
施工图与竣工图的区别施工图是设计院画的，是建筑施工的主要依据；竣工图是建筑施工单位画的，是反映房屋竣工时实际完成的情况。
简易来讲，施工图全部由设计院出图，施工过程中因为业主修改等会出不少设计变更，工程完成后由施工单位按竣工图要求(具体见下文)负责编制，送档案局存档。
建设项目施工完成后，由施工单位负责编制竣工文件，监理单位负责审核。
竣工文件编制内容依据档案法律法规的要求进行。
一、竣工文件编制要求1、归档的竣工文件应完整、准确、系统。
应根据建设项目实际情况，及时收集所缺少的重要文件，按要求复制补齐。
2、对施工文件、施工图及设备技术文件的准确性和更改情况进行核实，并按要求修改或补充标注到相应的文件上。
3、归档的竣工文件必须书写工整，字迹、线条清楚，图样清晰，格式统一，签字手续完备。
4、文件材料图幅原则采用A4纸，页边距为：上边20mm，下边15 mm，装订边25 mm，翻页边15 mm。
竣工图采用A3纸，图幅的短边不得加长，长边加长的长度应为210mm的整倍数，并折叠成A4纸装订，规格必须符合国家标准，用纸优良。
5、文件文字，标题采用小2号黑体，正文采用3号仿宋体，内文标题采用3号黑体。
6、每页文件材料必须用阿拉伯数字编号：单面书印的文件材料标注在右下角；双面书印的文件材料正面标注在右下角，背面标注在左下角；标注页号应与卷内目录的页号相对应。
7、录音、录像、图片文件须长期储存的，应以光盘介质为主；施工图片必须提交电子文档打印件和光盘。
8、永久、长期保存的文件书写材料必须采用碳素墨水，禁止使用易褪色的书写材料（如圆珠笔、铅笔、红色墨水、纯蓝墨水、复写纸等）。
凡由易褪色书写材料制成的资料（如复写纸、热敏纸）应复印并加盖本单位公章保存。
二、竣工图编制要求1、竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。
2、竣工图按里程、专业、图号排列，竣工图应根据不同情况编制：（1）按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章；（2）一般性图纸变更及符合杠改或划改要求的变更的，可在原图上（必须是新图）更改，加盖并签署竣工图章；（3）涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图。
施工图与竣工图的区别
简易来讲，施工图全部由设计院出图，施工过程中因为业主修改等会出不少设计变更，工程完成后由施工单位按竣工图要求(具体见下文)负责编制，送档案局存档。
建设项目施工完成后，由施工单位负责编制竣工文件，监理单位负责审核。
竣工文件编制内容依据档案法律法规的要求进行。
一、竣工文件编制要求1、归档的竣工文件应完整、准确、系统。
应根据建设项目实际情况，及时收集所缺少的重要文件，按要求复制补齐。
2、对施工文件、施工图及设备技术文件的准确性和更改情况进行核实，并按要求修改或补充标注到相应的文件上。
3、归档的竣工文件必须书写工整，字迹、线条清楚，图样清晰，格式统一，签字手续完备。
4、文件材料图幅原则采用A4纸，页边距为：上边20mm，下边15 mm，装订边25 mm，翻页边15 mm。
竣工图采用A3纸，图幅的短边不得加长，长边加长的长度应为210mm的整倍数，并折叠成A4纸装订，规格必须符合国家标准，用纸优良。
5、文件文字，标题采用小2号黑体，正文采用3号仿宋体，内文标题采用3号黑体。
6、每页文件材料必须用阿拉伯数字编号：单面书印的文件材料标注在右下角；双面书印的文件材料正面标注在右下角，背面标注在左下角；标注页号应与卷内目录的页号相对应。
7、录音、录像、图片文件须长期储存的，应以光盘介质为主；施工图片必须提交电子文档打印件和光盘。
8、永久、长期保存的文件书写材料必须采用碳素墨水，禁止使用易褪色的书写材料（如圆珠笔、铅笔、红色墨水、纯蓝墨水、复写纸等）。
凡由易褪色书写材料制成的资料（如复写纸、热敏纸）应复印并加盖本单位公章保存。
二、竣工图编制要求1、竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。
2、竣工图按里程、专业、图号排列，竣工图应根据不同情况编制：（1）按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章；（2）一般性图纸变更及符合杠改或划改要求的变更的，可在原图上（必须是新图）更改，加盖并签署竣工图章；（3）涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图。
竣工图编制要求
竣工图编制要求1.竣工图的编制要求1.1工程竣工时应编制竣工图，竣工图一般由施工单位负责编制。
公司所属新建高速铁路建设项目除标准图、通用图外应全部重新绘制竣工图。
施工单位有采用标准图、通用图的，由施工单位移交建设单位一套本单位采用的标准图、通用图，纳入竣工文件。
1.2竣工图应完整、准确、规范、清晰、修改到位，真实反映竣工时的实际情况。
1.3竣工图一律采用CAD绘制。
1.4竣工图应配有竣工图封面、竣工说明、竣工图目录。
1.5竣工图应能正确反映竣工工程隐蔽部位的处理情况和工程地质、水文地质情况、变更情况；对各部建筑尺寸、建筑材料和建筑标高注写明确，一目了然，关键部位应附放大样图，变更设计应纳入竣工图；根据竣工图能够详细了解工程全貌及其具体建筑位置；1.6图上有施工里程的地方，都要加注统一里程；准确计算出全部工程数量；在运营期间，对养护维修起到参考作用1.7竣工图的图标需要按照图1.7所示进行修改。
1.8竣工图编制完成后，监理单位应对竣工图编制的完整、准确、系统和规范情况进行审查。
1.9竣工图打印采用硫酸纸蓝晒工艺。
竣工图签署必须签署在蜡底图上，然后晒制蓝图。
2.0竣工图移交给建设单位时，需移交蜡底图、蓝图、DWG版电子CAD图（含字体库）及PDF版电子CAD图一份。
2.竣工图编制注意事项2.1图幅、图标、角标。
2.1.1图幅尺寸基本图幅A0A1A2A3A×B1188×840840×594594×420420×297 C1010105D2*******2.1.2图幅比照施工设计图或采用国标制图标准，如果图幅需要加长，按1/8的模数延长。
2.1.3角标的半径为7.5mm。
如果多张横断面图，第一张图和最后一张图同时有图标和角标，中间只采用角标（在横线以下写总张数，横线以上写分张数，如1/30……30/30）。
2.2图标：所有签字均签在底图上，再晒蓝图。
图标中字体均采用5号字，如工程名称及图名字数较多时，可酌情缩小字号；如图名不能直接反映该图所属专业时，应在图名上方标明××专业；竣工图号可按原施工设计图各专业图号编排，但需将施工图中的“施”字改成“竣”字，且施工图图号不能重复。
竣工图编制的要求及竣工图章尺寸
竣工图编制的要求及竣工图章尺寸竣工图编制的要求7.1竣工图编制的要求7.1.1各项新建、扩建、改建、技术改造、技术引进项目，在项目竣工时要编制竣工图。
项目竣工图应由施工单位负责编制。
如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的，应明确规定施工单位和监理单位的审核和签字认可责任。
7.1.2竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。
7.1.3参照原施工设计图顺序按实际竣工图图纸的数量重新编写图号，并把图号的第一拼音字母S(原代表施工图)改J(代表竣工图,。
7.1.4为了保证竣工图表统一，要求各竣工图表一律采用计算机绘制，幅面必须保持规范;7.1.5字体型号规定(1)封面、总目录、册目录、本册目录、型号见(参照原格式)(2)所有文件文字材料中的大标题用3,宋体，小标题用4,黑体字，其余均采用4,仿宋体(3)所有表格的表名采用3,宋体，表中的所有项目及填写内容可根据字数的多少选择4—5,仿宋体;(4)编制过程中，字体要求一律打印处理。
7.2竣工图的更改要求7.2.l凡更改的施工图，必须注明更改依据和更改日期，如设计变更通知单、洽商记录等的文件编号;7.2.2对新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更;7.2.3更改应符合各专业的要求。
7.3竣工图章的作用7.3.1竣工图章尺寸为60mmX80mm，内容有:编制人、技术负责人和编制日期;监理单位名称、监理人;(式样见附图)编制单位安徽水利开发股份有限公司 7竣工图 13编制人技术负责人编制日期 101010 监理单位名称监理人10 西安华兴工程咨询监理公司25 25 30附图1 竣工图章“竣工图”字体用四号标准仿宋体其它字体用五号标准仿宋体“编制单位名称”应填写全称或“标准简称;“编制人”由编制人员签名;“技术负责人”由施工单位总工签名;“编制日期”填写竣工图编制完成日期;“监理单位名称”填写监理单位名称(合同中的单位全称);“监理人”由高级驻地签名;7.3.2所有竣工图应有编制单位逐张加盖竣工图章。
景观园林竣工图制图标准及步骤
园林景观竣工图制图标准一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法（一）、凡按施工图进行施工没有变更的工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）、凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
修改完成后，设计单位加盖竣工图章。
（三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。
（四）、竣工图图幅应按GB／T10609．3要求统一折叠。
（五）、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况．（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚，不得代签。
三、竣工图图纸内容（一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。
（二）、设计说明包含：竣工设计依据和竣工设计要求，各专业设计说明（绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率）。
（三）、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置，以保证施工总面积的正确。
总图上所要表达出：建筑栋号；主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置）；配套设施（坐凳，垃圾筒，成品花盆等）。
竣工图更改绘制要求
竣工图绘制更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。
一、编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。
1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。
1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。
二、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1竣工图的类型：1利用施工蓝图改绘的竣工图；2在二底图上修改的竣工图；3重新绘制的竣工图；4用CAD绘制的竣工图。
3.2竣工图绘制要求1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。
竣工图编制管理制度
竣工图编制管理制度一、总则为规范和统一竣工图编制管理工作，提高竣工图质量，有效防止项目延误、增加成本和质量问题，特制定竣工图编制管理制度。
二、编制范围本制度适用于企业内所有项目的竣工图审批、编制和管理工作，包括但不限于建筑工程、市政工程、装修工程等各类工程项目。
三、编制单位竣工图编制单位应当是具有相应资质的设计、施工、监理单位，确保竣工图的真实性、准确性、合法性和合规性。
四、竣工图编制流程1、项目验收项目经理应当与项目团队一起对项目进行全面的验收，核实项目是否满足合同约定的要求，确定竣工图编制的时间和范围。
2、收集资料竣工图编制人员应当向项目团队收集项目相关资料，包括设计图纸、施工记录、验收报告等，以保证竣工图的准确性和完整性。
3、编制竣工图编制竣工图应当由专业人员进行，确保图纸内容合理、清晰、准确，并符合国家相关标准和规定。
4、内部审核竣工图编制完成后，应当组织内部审核，确保竣工图的合规性和合理性。
5、项目经理审批竣工图经过内部审核后，项目经理应当对竣工图进行审批，签字认可。
6、报送审批竣工图经项目经理审批后，应当按照相关流程报送相关部门审批，确保竣工图合规合法。
7、归档管理竣工图审批完成后，应当按照相关规定进行归档管理，确保竣工图的安全、完整性和可追溯性。
五、竣工图质量控制1、竣工图应当包括但不限于建筑图纸、结构图纸、给排水图纸、电气图纸等，确保图纸内容全面且符合实际情况。
2、竣工图应当清晰明了，图纸内容应当准确、规范、易读易懂。
3、竣工图应当按照国家相关标准和规定进行编制，确保图纸内容合规合法。
4、竣工图编制人员应当具有相应资质和经验，确保竣工图的质量和准确性。
六、责任制度1、项目经理负责组织竣工图编制工作，确保竣工图的质量和进度。
2、竣工图编制人员应当严格遵守编制流程和规定，确保竣工图的准确性和合规性。
3、项目团队应当配合竣工图编制工作，提供必要的支持和协助。
4、竣工图审批部门负责对竣工图进行审批，确保竣工图的合规性和合理性。
竣工图编制原则
1、凡在施工中，完全按原设计施工，无任何变动的，则有施工单位在原设计图上加盖“竣工图”标志章，即作为竣工图。
2、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新图）上注明修改的部分，并附以设计变更通知单和施工说明，然后加盖“竣工图”标志章作为竣工图。
3、凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，或者图面变更面积超过35%的，不宜再在原施工图上修改、补充，应重新绘制改变后的竣工图。
特别是基础、结构、管线等隐蔽工程部位的变更应重新绘制竣工图。
（设计原因——设计单位负责重绘；施工原因——施工单位负责重绘；其他原因——建设单位负责或委托。
）4、施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。
但应在原图纸目录中注明“取消”，并将原图作废。
5、由于特殊原因，新的施工内容在没有正式施工图的情况下进行施工的（这种情况一般是不允许的），应按实际施工最终状况，由施工单位绘制竣工图，经设计单位签署意见并补充修改依据后方可作为竣工图。
规范规定：1、项目竣工图应由施工单位负责编制。
如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的，应明确规定施工单位和监理单位的审核和签字认可责任。
2、按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章。
3、一般性图纸变更及符合杠改或划改要求的变更，可在原图上更改，加盖并签署竣工图章。
4、涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35％的，应重新绘制竣工图。
重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工阶段”加盖并签署竣工图章。
竣工图的更改方法1、文字、数字更改一般是杠改；线条更改一般是划改；局部图形更改可以圈出更改部位，在原图空白处重新绘制。
2、利用施工图更改，应在更改处注明更改依据文件的名称、日期、编号和条款号。
