深基坑工程施工工艺
1、地下连续墙施工
(2)施工步骤
锁扣管安放和顶拔
1、锁口管在钢筋笼下放之前安放,锁口管按设计分幅位置准确就位,锁口管下放后,再 用吊机向上提升2m左右,检查是否能够松动,然后利用其自重沉入槽底土中,并将其上部固 定,背后空隙用粘土回填密实。 2、锁口管起拔采用液压顶拔机,锁口管提拔在砼浇灌2~3小时后进行第一次起拔,以后 每30min提升一次,每次50~100mm,直至终凝后全部拔出。锁口管起拔后应及时清洗干净。
基坑降水
拆井
降水井封堵
深基坑工程施工工艺
4、基坑开挖与支撑
基本原则
1.分层、分段、分块、对称、平衡、限时。 2.先撑后挖、随挖随撑、严禁超挖。
3.施工时应按照设计要求控制基坑周边区域的堆载。
4.钢筋混凝土支撑时,混凝土达到设计强度后,才能进行下层土方开挖。 5.采用钢支撑时,钢支撑施工完并施加预应力后,才能开挖下层土方。 6.软土地区分层厚度一般不大于4m,分层坡度不大于1:1.5 。
1、地下连续墙施工
钢筋笼吊装 钢筋笼起吊一般采用两台起重机配合工作,吊机的型号及吊点位置事先进行检算。
要求:1、吊车 主吊负载行走其允许起重力为设备 起重能力的70% 副吊(抬吊)允许起重能力为设备 起重能力的80% 2、扁担梁 钢筋笼幅宽超过4.5m时主吊需要配 扁担梁。 3、钢丝绳 钢丝绳破断拉力需满足6倍安全系数
3、及时降低下部承压含水层的承压水水位,防止基坑底部发生突涌,确保施工时基坑
底板的稳定性。
降水方法
降水方法 适用条件 土层渗透系数( m/d) 单层轻型 井点 多层轻 型井点 喷射井 点 管井 井点 砂(砾)渗井点

深基坑工程设计案例共109页

深基坑工程设计案例共109页
40、人类法律,事物有规律,这是不 容忽视 的。— —爱献 生
56、书不仅是生活,而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 — —吕凯 特 58、问渠哪得清如许,为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处, 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

60、生活的道路一旦选定,就要勇敢地 走到底 ,决不 回头。 ——左
深基坑工程设计案例
36、如果我们国家的法律中只有某种 神灵, 而不是 殚精竭 虑将神 灵揉进 宪法, 总体上 来说, 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日,便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持,法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例,它们 迅速累 聚,进 而变成 法律。 ——朱 尼厄斯

深基坑工程综合施工技术案例PPT学习教案

深基坑工程综合施工技术案例PPT学习教案

五、土方开挖及信息化施工
土方开挖采取分层开挖,与预应力锚杆,花管注浆施工 安排穿插施工作业,并按施工组织设计要求控制每次挖 土深度。在开挖方向和顺序上先挖坑边的土层,然后再 挖基坑中部的土层,使锚杆施工,花管注浆等工作尽早 插入,加快了施工进度。在锚杆施工成孔时,上部土层 中水量特别大,以至插入锚杆后,无法进行正常注浆, 采取在孔口设一根塑料管,再用土工布封堵孔口,使孔 口的水从塑料管中排除,再分三次注浆的措施。
第7页/共19页
其主要优点为: (1)内排桩顶的锁口梁反挑,并在梁上堆载,增
加反向弯矩,从而减少土压力产生的弯矩,减 少桩断面及配筋,其构思新颖,便于操作。 (2)采用两次挖土的卸载措施,减少土壤侧压力 和挡土桩的桩长。 (3)不受基坑周围建筑物基础、地下管网等地下 障碍物的限制。 (4)全封闭整体止水帷幕较为安全,可避免降水 方案给周围房屋道路带来不均匀沉降、开裂等 问题。
第12页/共19页
700
新华电影院
750
750
-0.700
5300
15900
花管 加固锚杆 托换注浆
-12.200 静压注浆
-13.000
高压旋喷封底层
2000
-15.300 -17.300
5850
5400
图3-102新华影院一侧支护及软托换图
第13页/共19页
(3)在此处 基坑两内角上
裙楼两部分组成,地下室分为
二层和三层,平面呈不规则状。该建筑北临中山大道,与
中山大道相距11m,南靠清芬一路,相距0.8m,东临桥西商
厦,相距14.2m,西靠新华影院,相距仅2.6m。桥西商厦为
桩基础,设有护坡桩;新华影院为木桩基础,基础回填土
层较厚;中山大道和清芬一路均是汉口的主要交通要道。

深基坑开挖专项施工方案工程案例

深基坑开挖专项施工方案工程案例

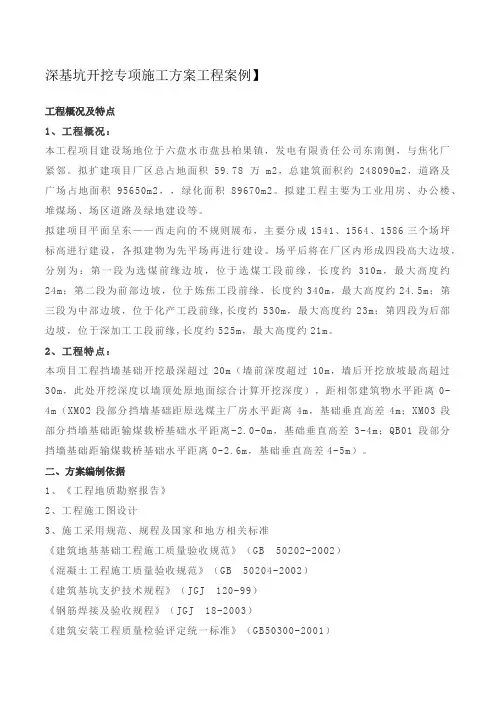

深基坑开挖专项施工方案工程案例】工程概况及特点1、工程概况:本工程项目建设场地位于六盘水市盘县柏果镇,发电有限责任公司东南侧,与焦化厂紧邻。

拟扩建项目厂区总占地面积59.78 万m2,总建筑面积约248090m2,道路及广场占地面积95650m2,,绿化面积89670m2。

拟建工程主要为工业用房、办公楼、堆煤场、场区道路及绿地建设等。

拟建项目平面呈东——西走向的不规则展布,主要分成1541、1564、1586三个场坪标高进行建设,各拟建物为先平场再进行建设。

场平后将在厂区内形成四段高大边坡,分别为:第一段为选煤前缘边坡,位于选煤工段前缘,长度约310m,最大高度约24m;第二段为前部边坡,位于炼焦工段前缘,长度约340m,最大高度约24.5m;第三段为中部边坡,位于化产工段前缘,长度约530m,最大高度约23m;第四段为后部边坡,位于深加工工段前缘,长度约525m,最大高度约21m。

2、工程特点:本项目工程挡墙基础开挖最深超过20m(墙前深度超过10m,墙后开挖放坡最高超过30m,此处开挖深度以墙顶处原地面综合计算开挖深度),距相邻建筑物水平距离0-4m(XM02段部分挡墙基础距原选煤主厂房水平距离4m,基础垂直高差4m;XM03段部分挡墙基础距输煤载桥基础水平距离-2.0-0m,基础垂直高差3-4m;QB01段部分挡墙基础距输煤载桥基础水平距离0-2.6m,基础垂直高差4-5m)。

二、方案编制依据1、《工程地质勘察报告》2、工程施工图设计3、施工采用规范、规程及国家和地方相关标准《建筑地基基础工程施工质量验收规范》(GB 50202-2002)《混凝土工程施工质量验收规范》(GB 50204-2002)《建筑基坑支护技术规程》(JGJ 120-99)《钢筋焊接及验收规程》(JGJ 18-2003)《建筑安装工程质量检验评定统一标准》(GB50300-2001)《建筑工程施工测量规范》(DBJ01-21-95)《建筑机械使用安全技术规程》(JGJ33-2001)《施工现场临时用电技术规范》(JGJ46-2005)《混凝土质量控制标准》(GB50164-92)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑边坡工程技术规范》(GB50330-2002)《岩土锚杆(索)技术规程》(CECS-22:2005)《锚杆喷射混凝土支护技术规范》(GB50086—2001)其他有关的规范、规程及图集三、施工准备工作基坑开挖的施工准备工作一般包括以下几方面内容:1、查勘现场,摸清工程实地情况。

深基坑工程设计案例概要

深基坑工程设计案例概要

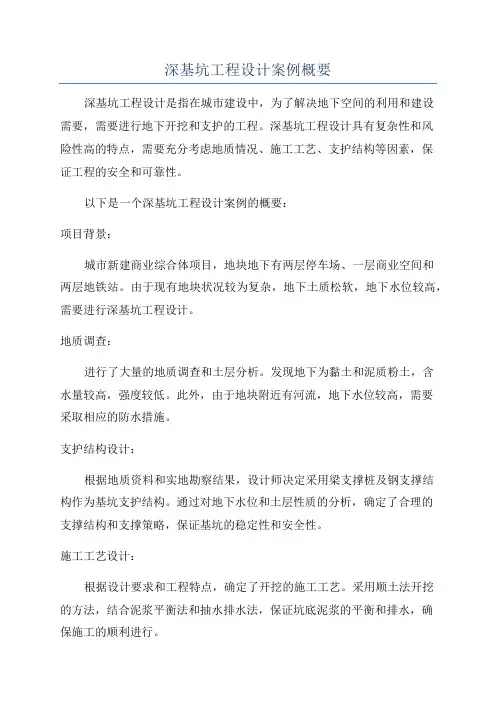

深基坑工程设计案例概要深基坑工程设计是指在城市建设中,为了解决地下空间的利用和建设需要,需要进行地下开挖和支护的工程。
