透射电子显微镜介绍

不能荷电； 5、样品及其周围应非常清洁，不能带进外来物，以保证图像的质量和真实性。
对于材料研究用的TEM试样大致有三种类型：经悬浮分散的超细粉末颗粒。用一定方法减薄的材料薄膜。用复型方法将材料表面或断口形貌复制下来的复型膜。
对支持膜的要求：
➢ 要有相当好的机械强度，耐高能电子轰击； ➢ 应在高倍下不显示自身组织，本身颗粒度要小，以提高样品分辨率； ➢ 有较好的化学稳定性、导电性和导热性。
二、透射电子显微成像
使用透射电镜观察材料的组织、结构，需具备以下两个前提：一是制备适合TEM观察的试样，厚度100-200nm，甚至更薄；二是建立电子图像衬度理论像衬度是指电子像图上不同区域间光强度的差别。透射电镜的像衬度来源于样品对入射电子束的散射。可分为：
衍射衬度：晶体薄膜试样显微图像质厚衬度：非晶态试样图像
形貌+结构空心结构
四、透射电镜得到的信息
晶格条纹+电子衍射
（1）量取两个晶面晶面之间的距离（2）与标准卡片去比对，选择合适的面
四、透射电镜得到的信息
线扫 Line Scan 面扫 Mapping
EDS元素分析
四、透射电镜得到的信息
总
一般成像模式
明场像（BF）暗场像（DF）
微观形貌，厚度差异，尺寸大小取向，分布，结构缺陷
在明场像情况下，原子序数较高或样品较厚的区域在荧光屏上显示较暗的区域。在暗场像情况下，与明场像相反。
质量厚度衬度：对于无定形或非晶体试样，电子图像的衬度是由于试样各部分的密度ρ和厚度t不同形成的，简称质厚衬度。
成像的影响因素
➢ 电子数目越多，散射越厉害，透射电子就越少，从而图像就越暗 ➢ 样品厚度、原子序数、密度对衬度也有影响，一般有下列关系：

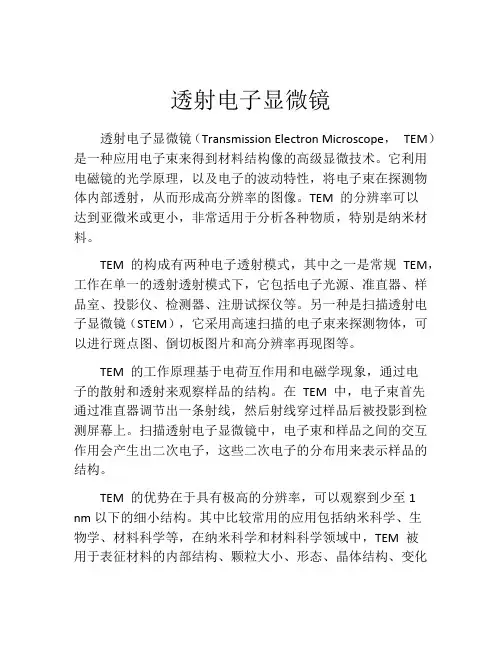

透射电子显微镜

透射电子显微镜透射电子显微镜（Transmission Electron Microscope，TEM）是一种应用电子束来得到材料结构像的高级显微技术。

它利用电磁镜的光学原理，以及电子的波动特性，将电子束在探测物体内部透射，从而形成高分辨率的图像。

TEM 的分辨率可以达到亚微米或更小，非常适用于分析各种物质，特别是纳米材料。

TEM 的构成有两种电子透射模式，其中之一是常规TEM，工作在单一的透射透射模式下，它包括电子光源、准直器、样品室、投影仪、检测器、注册试探仪等。

另一种是扫描透射电子显微镜（STEM），它采用高速扫描的电子束来探测物体，可以进行斑点图、倒切板图片和高分辨率再现图等。

TEM 的工作原理基于电荷互作用和电磁学现象，通过电子的散射和透射来观察样品的结构。

在TEM 中，电子束首先通过准直器调节出一条射线，然后射线穿过样品后被投影到检测屏幕上。

扫描透射电子显微镜中，电子束和样品之间的交互作用会产生出二次电子，这些二次电子的分布用来表示样品的结构。

TEM 的优势在于具有极高的分辨率，可以观察到少至1 nm以下的细小结构。

其中比较常用的应用包括纳米科学、生物学、材料科学等，在纳米科学和材料科学领域中，TEM 被用于表征材料的内部结构、颗粒大小、形态、晶体结构、变化过程，以及生物学研究中的微生物、纤维、DNA、RNA和蛋白质等。

TEM 还可以为其他高级技术提供支持，例如高角度涟漪散射（高解析度X-射线衍射）技术和高设置扫描电子显微镜（高分辨扫描电子显微镜）技术。

除了高分辨率和多种样品的适用性之外，TEM 具有快速成像和低成本，可以在短时间内获取大量高质量的数据。

不过，TEM 的缺陷也首当其冲，一是样品具有毒性、易挥发和不稳定等问题，在十分苛刻的条件下观察到的长路程的二次电子会严重影响图像质量；二是其样品处理和准备要求较高，需要制备极薄的切片样品和复杂的制备工艺；三是必须在真空状态下操作，环境污染对其有很大影响。

电子行业第七章透射电子显微镜

电子行业第七章透射电子显微镜1. 引言透射电子显微镜（Transmission Electron Microscope，TEM）是一种利用电子束通过物质样品来观察和分析样品内部结构的高分辨率显微镜。

它在电子行业中具有重要的应用价值。

本文将介绍透射电子显微镜的原理、组成部分、工作原理以及在电子行业中的应用。

2. 原理透射电子显微镜的工作原理主要基于电子的波粒二象性，即电子既具有波动性又具有粒子性。

透射电子显微镜通过将电子射入样品，并测量透过样品的电子束的强度和相位的变化，从而获得具有高分辨率的样品图像。

3. 组成部分透射电子显微镜主要由以下几个组成部分构成：3.1. 电子源透射电子显微镜通常使用热阴极电子枪作为电子源。

热阴极电子枪通过加热钨丝，使其发射出带有高能电子的电子束。

3.2. 透镜系统透射电子显微镜的透镜系统主要包括凸透镜和凹透镜。

这些透镜可以通过调节电磁场来聚焦或散射电子束，从而控制电子束的路径和聚焦度。

3.3. 样品台样品台是透射电子显微镜用来固定和支撑样品的平台。

样品通常是非导电材料，需要使用特殊的处理方法，例如金属镀膜，以增强电子的透射性。

3.4. 探测器透射电子显微镜的探测器用于测量透过样品的电子束的强度和相位的变化。

常用的探测器包括闪烁屏、像差补偿系统和光电倍增管。

4. 工作原理透射电子显微镜的工作原理可以分为以下几个步骤：1.电子源产生高能电子束。

2.电子束通过透镜系统进行聚焦和聚差。

3.电子束通过样品，并透过样品的部分电子被散射、吸收或透射。

4.探测器测量透过样品的电子束的强度和相位的变化。

5.根据探测器的测量结果，生成和显示样品的图像。

5. 应用透射电子显微镜在电子行业中有广泛的应用。

以下是一些常见的应用领域：5.1. 材料科学透射电子显微镜可以用于研究材料的晶体结构、晶格缺陷、纳米颗粒等。

它可以提供高分辨率的图像和成分分析结果，帮助研究人员了解材料的性质和行为。

5.2. 生物学透射电子显微镜可以用于观察生物样品的超微结构，例如细胞器、细胞核、细胞膜等。

透射电子显微镜步骤

透射电子显微镜步骤透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种非常重要的科学仪器，用于观察微观尺度下的物质结构。

与光学显微镜相比，透射电子显微镜使用的是电子束而不是光束，通过透射电子的原理来观察样本的巨细无遗的内部结构。

本文将介绍透射电子显微镜的工作原理和具体操作步骤。

一、透射电子显微镜的工作原理透射电子显微镜主要由电子源、电子光学系统（包括透镜和减速电势），样品台、显微镜筒和检测器等组成。

其工作原理基于透射电子的性质，通过像差补偿技术来获得清晰的图像。

首先，电子枪产生高能电子束，通过电子光学系统进行加速和聚焦。

然后，电子束通过样品台，与样品进行相互作用。

在样品内部，电子束受到不同区域的散射和吸收，产生干涉和衍射现象。

最后，通过检测器来记录电子束通过样品后的信号，形成图像。

二、透射电子显微镜的操作步骤1. 样品制备在使用透射电子显微镜之前，首先需要制备样品。

样品制备的过程包括选择合适的样品材料、切割样品成薄片或小块、样品抛光以去除表面粗糙度，并最终制备成适合透射电子显微镜观察的样本。

2. 样品放置将制备好的样品放置在透射电子显微镜的样品台上。

为保持样品的稳定性，通常会采用样品夹具或胶水等固定样品。

3. 外层真空打开透射电子显微镜的真空系统，将内部气体抽取，创造一个接近真空的环境。

这样可以防止电子束与空气中的分子发生散射。

4. 对准样品通过调整透射电子显微镜的调节杆，使电子束对准样品。

这个过程需要耐心和细致的调整，以确保电子束准确地通过样品。

5. 选择合适的倍数和放大率根据需要观察的样品特性，选择合适的倍数和放大率。

透射电子显微镜通常具有多个倍数和放大率可以选择，以满足不同的观察需求。

6. 调整对焦和亮度通过调整透射电子显微镜的对焦调节手轮，使得样品图像清晰可见。

同时，可以通过调节透射电子显微镜的亮度调节手轮，使图像亮度适宜。

7. 记录图像通过透射电子显微镜的检测器记录图像。

透射电子显微镜----仪器分析

透射电镜电子图象形成原理
1．散射衬度象 ① 单个原子对入射电子的散射：
弹性散射、非弹性散射 ② 散射衬度象成原理
I/I0＝e-N/Aσρt 散射衬度象：样品特征通过对电子散射能力的不同形成的明暗差别象。 2．衍射衬度象 3．相位衬度象
电子的散射与衍射
当从电子枪发射的一束电子沿一定入射方向进入物质内部后，由于与物质的相互作用，使电子的运动方向发生改变，这一过程称为物质对电子的散射。在散射过程中，如果入射电子只改变运动方向，而不发生能量变化，称为弹性散射。如果被散射的入射电子不但发生运动方向的变化，同时还损失能量，则称为非弹性散射。
透射电子显微镜
1 透射电镜主要结构 2 透射电镜电子图象形成原理 3 透射电镜样品制备 4 电子衍射及结构分析
透射电子显微镜
透射电子显微镜是利用电子的波动性来观察固体材料内部的各种缺陷和直接观察原子结构的仪器。尽管复杂得多，它在原理上基本模拟了光学显微镜的光路设计，简单化的可将其看成放大倍率高得多的成像仪器。一般光学显微镜放大倍数在数十倍到数百倍，特殊可到数千倍。而透射电镜的放大倍数在数千倍至一百万倍之间，有些甚至可达数百万倍或千万倍。
(a)
Re
-
θ (b)
由于电子的质量与原子核相比是一个可以忽略的小量，在电子与原子核碰撞过程中原子核可以认为是固定不动的，原子核对电子的吸引力满足距离平方反比定律。如果原子的原子序数为Z,核电荷Ze，电子的电荷-e，势能为 V Ze2
R
散射角θ的大小由入射电子与核的距离Rn决定。在半径为Rn的散射截面内，电子的散射角大于 θ,有关系式
① 在同一试样上把物相的形貌观察与结构分析结合起来；
② 物质对电子的散射更强，约为X射线的一百万倍，特别适用于微晶、表面和薄膜的晶体结构的研究，且衍射强度大，所需时间短，只需几秒钟。

TEM(透射电子显微镜)

细胞结构解析
细胞膜结构
透射电镜图像可以清晰地展示细胞膜的精细结构，如细胞膜的厚度、细胞器的分布等。
细胞器结构
透射电镜能够观察到细胞内的各种细胞器，如线粒体、内质网、高尔基体等，有助于了解细胞器的形态和功能。
细胞骨架结构
透射电镜能够观察到细胞骨架的超微结构，如微管、微丝和中间纤维等，有助于了解细胞骨架在细胞运动、分裂和分化中的作用。
TEM应用领域
01
02
03
04
生物学
研究细胞、组织和器官的超微结构，如细胞器、细胞膜、染
色体等。
医学
用于诊断疾病，如癌症、传染病等，以及药物研发和疫苗制
备过程中的结构分析。
地质学
观察岩石、矿物和矿物的微观结构，研究地球科学中的各种
地质现象。
材料科学
研究金属、陶瓷、高分子等材料的微观结构和性能，以及材
控制切片的厚度，通常在50~70纳米之间，以确保电子束能够穿透并观察到样品的内部结构。
切片收集与处理
将切好的超薄切片收集到支持膜上，并进行染色、染色脱水和空气干燥等处理。
染色
染色剂选择
选择适当的染色剂，如铅、铀或铜盐，以增强样品的电子密度并
突出其结构特征。
染色时间与温度
控制染色时间和温度，以确保染色剂与样品充分反应并达到最佳染色效果。
清洁样品室
定期清洁样品室，保持清洁度。
检查电子束系统
定期检查电子束系统，确保聚焦和稳定性。
更新软件和驱动程序
及时更新TEM相关软件和驱动程序，确保兼容性和稳定性。
定期校准
按照厂家建议，定期对TEM进行校准，确保观察结果的准确
性。
06 TEM未来发展

透射电子显微镜下的生物大分子结构解析

透射电子显微镜下的生物大分子结构解析一、透射电子显微镜技术概述透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束穿透样品的高分辨率显微镜技术。

与传统的光学显微镜相比，透射电子显微镜能够提供纳米级别的分辨率，这使得它在生物大分子结构解析领域具有独特的优势。

本文将探讨透射电子显微镜在生物大分子结构解析中的应用，分析其原理、技术特点以及在生物科学领域的重要作用。

1.1 透射电子显微镜的基本原理透射电子显微镜的工作原理基于电子光学原理，电子束通过电磁透镜聚焦，穿透样品后，由检测器接收并转换成图像。

由于电子波长远小于可见光，因此TEM能够达到比光学显微镜更高的分辨率。

1.2 透射电子显微镜的技术特点透射电子显微镜具有以下技术特点：- 高分辨率：能够达到原子级别的分辨率，适合观察生物大分子的精细结构。

- 多模式成像：除了传统的透射成像外，还可以进行扫描透射成像（STEM）和电子衍射等。

- 样品制备要求：需要将生物样品制备成极薄的切片，以确保电子束的有效穿透。

- 环境控制：需要在高真空环境下操作，以避免电子束与空气分子的相互作用。

1.3 透射电子显微镜在生物大分子结构解析中的应用透射电子显微镜在生物大分子结构解析中的应用非常广泛，包括蛋白质、核酸、病毒等生物大分子的形态学研究和结构分析。

二、生物大分子结构解析的技术和方法生物大分子结构解析是一个复杂的过程，涉及多种技术和方法。

透射电子显微镜技术在这一过程中扮演着重要角色，但也需要与其他技术相结合，以获得更全面和准确的结构信息。

2.1 样品制备技术生物大分子的样品制备是结构解析的第一步，也是关键步骤之一。

透射电子显微镜要求样品必须足够薄，通常需要使用超微切割、冷冻断裂或聚焦离子束等技术来制备样品。

2.2 高分辨率成像技术高分辨率成像是获取生物大分子结构信息的基础。

透射电子显微镜通过优化电子束的聚焦、样品的放置和成像条件，可以获得高质量的图像。

《透射电子显微镜》课件

光阑
限制照明区域，减小成像的视场，提高成像的分辨率。
光路调节器
调节光路中的光束方向和大小，确保光束正确投射到样品上。
成像系统
Hale Waihona Puke 物镜将样品上的图像第一次放大并投影到中间镜上。
中间镜
将物镜放大的图像进一步放大并投影到投影镜上。
投影镜
将中间镜放大的图像最终放大并投影到荧光屏或成
像设备上。
真空系统
谢谢您的聆听
THANKS
透射电子显微镜技术不断改进，分辨率和放大倍数得到显著提高。
透射电子显微镜技术不断创新，出现了许多新型的透射电子显微镜，如高分辨透射电子显微镜、冷冻透射电子显微镜等。
透射电子显微镜的应用领域
生物学
观察细胞、蛋白质、核酸等生物大分子的结构和功能。
医学
研究病毒、细菌、癌症等疾病的发生、发展和治疗。
真空泵
01
通过抽气作用维持透射电子显微镜内部的高真空状态。
真空阀门
02
控制真空泵的工作时间和进气流量，以保持透射电子显微镜内
部真空度的稳定。
真空检测器
03
监测透射电子显微镜内部的真空度，当真空度不足时提醒操作
人员进行处理。
03
透射电子显微镜的操作与维护
透射电子显微镜的操作步骤
打开电源
确保实验室电源稳定，打开透射电子显微镜的电源开关。
记录
对透射电子显微镜的使用和维护情况进行记录，方便日后追踪和管理。
04
透射电子显微镜的样品制备技术
金属样品的制备技术
电解抛光
通过电解抛光液对金属样品进行抛光，去除表面杂质和氧化层，使样品表面光滑、平整。
离子减薄

TEM电子显微镜工作原理详解

TEM电子显微镜工作原理详解TEM电子显微镜是一种高分辨率的分析仪器，能够在纳米尺度下观察材料的微观结构和成分，对于研究材料的性质和特性具有重要意义。

本文将详细介绍TEM电子显微镜的工作原理，包括透射电子显微镜和扫描透射电子显微镜。

透射电子显微镜（Transmission Electron Microscope，TEM）工作原理：透射电子显微镜主要由电子光源、透镜和探测器组成。

首先，电子光源发射高能电子束，这些电子从阴极发射出来，经过加速器获得较高的能量。

然后，电子束通过一系列的电磁透镜进行聚焦，使电子束变得更加细致和密集。

接着，电子束通过物质样本，部分电子被样本吸收或散射，形成透射电子。

这些透射电子被接收器捕获和放大成像，形成TEM图像。

透射电子显微镜的工作原理是基于电子的波粒二象性。

电子是一种粒子同时也是一种波动，其波动性质使得它具备非常短的波长，远远小于可见光的波长。

这使得TEM能够观察到比传统光学显微镜更小的尺度。

另外，透射电子显微镜在工作中还需要考虑电子束的束流强度、对样本的破坏性和控制样本与探测器之间的距离等因素。

TEM电子显微镜通过透射电子成像方式观察样本，因此对样本的制备要求非常高。

样品需要制备成非常薄的切片，通常厚度在几十纳米到几百纳米之间，以保证电子可以穿透。

对于一些无法制备成切片的样品，可以利用离子切割或焦离子技术获得透明的样品。

此外，在观察样本时需要避免污染和氧化等现象。

扫描透射电子显微镜（Scanning Transmission Electron Microscope，STEM）工作原理：扫描透射电子显微镜是透射电子显微镜的一种变种，它在透射成像的基础上加入了扫描功能。

STEM可以实现高分辨率的成像，同时也可以进行能谱分析和电子衍射。

STEM电子显微镜工作原理类似于透射电子显微镜，但需要注意的是，STEM使用的电子束并不需要通过所有的样本区域。

电子束只需通过样本中的一个小区域，然后扫描整个样本，因此样本制备要求和透射电子显微镜相比较低。

电子行业透射电子显微镜

电子行业透射电子显微镜简介电子行业透射电子显微镜（Transmission Electron Microscope，TEM）是一种高分辨率的显微镜，用于观察物质的内部结构和组成。

它通过透射电子束来观察样本的细节，能够达到亚纳米的分辨率。

在电子行业中，TEM被广泛应用于材料科学、半导体制造、纳米技术等领域。

原理与工作方式透射电子显微镜的工作原理是利用电子的波粒二象性，通过透射模式观察样本的细节。

其工作方式包括以下几个主要步骤：1.电子源：TEM使用一个电子枪产生高能电子束。

电子源一般采用热阴极或场发射电子枪，产生的电子束具有高能量和小的发散角。

2.电子透射：电子束通过样本，与样本中的原子和分子相互作用。

其中一部分电子经过样本透射出来，形成投射电子。

3.透射电子图像形成：投射电子进入透射电子显微镜的柏居里圆柱镜（beumcurie cone）或干涉器中，进行聚焦。

透射电子经过投射体系后，聚焦在聚焦屏或电子探测器上。

在此过程中，透射电子的相位和强度会受到样本的影响，在屏幕或探测器上形成透射电子图像。

4.透射电子图像处理与分析：透射电子图像可以通过数字化方式保存并进行后续处理与分析。

常用的处理方法包括增强对比度、去噪等。

透射电子图像的分析可以得到样本的晶格结构、元素分布、晶体缺陷等信息。

TEM在电子行业中的应用透射电子显微镜在电子行业中有广泛的应用，主要包括以下几个方面：1. 材料科学与纳米技术材料科学与纳米技术是TEM的主要应用领域之一。

通过透射电子显微镜的高分辨率，可以观察到材料的微观结构和纳米级别的特征。

例如，可以观察到纳米颗粒的形状、尺寸和分布，研究纳米材料的性质和制备方法。

此外，TEM还可以用于观察金属材料的晶格结构、晶体缺陷和界面结构等。

2. 半导体制造在半导体制造中，TEM被广泛应用于芯片结构的表征和研究。

透射电子显微镜可以用于观察芯片的晶体结构、晶格缺陷、界面透明度等，对芯片制造过程中的问题进行分析和解决。

透射电子显微镜(TEM)详解

TEM样品可分为间接样品和直接样品。
（一）间接样品的制备（表面复型）
透射电镜所用的试样既要薄又要小，这就大大限制了它的应用领域，采用复型制样技术可以弥补这一缺陷。复型是用能耐电子束辐照并对电子束透明的材料对试样的表面进行复制，通过对这种复制品的透射电镜观察，间接了解高聚物材料的表面形貌。
蚀刻剂：高锰酸钾-浓硫酸将无定形部分腐蚀掉
八、透射电镜在聚合物研究中的应用
（一）结晶性聚合物的TEM照片
PE单晶及其电子衍射谱
Keller提出的PE折叠链模型
尼龙6 折叠链片晶
单斜晶系的PP单晶
2、树枝晶: 从较浓溶液（0.01~0.1%)结晶时，流动力场存在，可形成树枝晶等。
PE的树枝状结晶
（3）染色：通常的聚合物由轻元素组成，在用厚度衬度成像时图像的反差很弱，通过染色处理后可改善。
所谓染色处理实质上就是用一种含重金属的试剂对试样中的某一组分进行选择性化学处理，使其结合上重金属，从而导致其对电子的散射能力增强，以增强图像的衬度。
（a）OsO4染色，可染-C=C-双键、-OH基、-NH2基。其染色反应是：
（二）直接样品的制备
1.粉末样品制备粉末样品制备的关键是如何将超细粉的颗粒分散开来，
各自独立而不团聚。
胶粉混合法：在干净玻璃片上滴火棉胶溶液，然后在玻璃片胶液上放少许粉末并搅匀，再将另一玻璃片压上，两玻璃片对研并突然抽开，稍候，膜干。用刀片划成小方格，将玻璃片斜插入水杯中，在水面上下空插，膜片逐渐脱落，用铜网将方形膜捞出，待观察。
常见的聚合物制样技术
（1）超薄切片:超薄切片机将大试样切成50nm 左右的薄试样。
聚甲基丙烯酸丁酯将聚四氟乙烯包埋后切片，白色部分表示颗粒形貌，切片时，有颗粒的部分掉了

使用透射电子显微镜解析材料的晶体结构

使用透射电子显微镜解析材料的晶体结构引言：透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种强大的工具，可以帮助科学家们深入研究材料的晶体结构。

通过TEM，我们可以观察到原子级别的细节，揭示材料内部的微观结构。

本文将探讨使用透射电子显微镜解析材料的晶体结构的原理、技术和应用。

一、透射电子显微镜的原理透射电子显微镜利用电子束通过材料的原理来观察样品的微观结构。

与光学显微镜不同，TEM使用的是电子束而不是光束，因此可以获得更高的分辨率。

电子束通过样品后，会与样品中的原子发生相互作用，产生散射。

通过收集和分析这些散射电子，我们可以推断出样品的晶体结构。

二、透射电子显微镜的技术1. 样品制备在使用TEM之前，首先需要制备高质量的样品。

样品通常是非常薄的薄片，通常在几十到几百纳米的范围内。

样品可以通过机械切割、离子蚀刻或电子束刻蚀等方法来制备。

制备过程需要非常小心，以避免样品的损坏或者形成不正确的结构。

2. 透射电子显微镜的操作在将样品放入透射电子显微镜之前，需要进行一系列的操作。

首先，样品需要被安装在一个细的网格上，以便电子束可以穿过样品。

然后，样品需要被放入真空室中，以避免电子束与空气分子的相互作用。

最后，调整透射电子显微镜的参数，如电子束的能量、聚焦和对比度等，以获得最佳的成像效果。

三、透射电子显微镜在材料研究中的应用1. 晶体结构分析透射电子显微镜可以帮助科学家们解析材料的晶体结构。

通过观察样品的衍射图案，我们可以确定晶体的晶格结构、晶面间距和晶体取向等信息。

这对于研究材料的物理性质和性能至关重要。

2. 缺陷和界面研究透射电子显微镜可以帮助我们研究材料中的缺陷和界面。

通过观察样品的高分辨率图像，我们可以发现晶体中的缺陷，如点缺陷、线缺陷和面缺陷等。

此外，我们还可以研究不同材料之间的界面，如晶界、颗粒界面和异质界面等。

3. 原位观察透射电子显微镜还可以进行原位观察，即在材料发生变化的过程中进行实时观察。

TEM简介

透射电子显微镜技术简介透射电子显微镜（Transmission Electron Microscope，TEM），简称透射电镜，是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。

散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像。

通常，透射电子显微镜的分辨率为0.1～0.2nm，放大倍数为几万～百万倍，用于观察超微结构，即小于0.2微米、光学显微镜下无法看清的结构，又称“亚显微结构”。

一、透射电镜的成像原理如图所示，电子枪发射的电子在阳极加速电压的作用下，高速地穿过阳极孔，被聚光镜会聚成很细的电子束照明样品。

因为电子束穿透能力有限，所以要求样品做得很薄，观察区域的厚度在200nm左右。

由于样品微区的厚度、平均原子序数、晶体结构或位向有差别，使电子束透过样品时发生部分散射，其散射结果使通过物镜光阑孔的电子束强度产生差别，经过物镜聚焦放大在其像平面上，形成第一幅反映样品微观特征的电子像。

然后再经中间镜和投影镜两级放大，投射到荧光屏上对荧光屏感光，即把透射电子的强度转换为人眼直接可见的光强度分布，或由照相底片感光记录，从而得到一幅图1. 透射电镜与普通光学显微镜结构对比具有一定衬度的高放大倍数的图像。

透射电子显微镜的成像方式可表述为：1.由电子枪发射高能、高速电子束；2.经聚光镜聚焦后透射薄膜或粉末样品；3.透射电子经过成像透镜系统成像；4.激发荧光屏显示放大图像；5.专用底片/数字暗室记录带有内部结构信息的高分辨图像；二、透射电子显微镜的结构透射电镜一般是由电子光学部分、真空系统和供电系统三大部分组成。

1．电子光学部分整个电子光学部分完全置于镜筒之内，自上而下顺序排列着电子枪、聚光镜、样品室、物镜、中间镜、投影镜、观察室、荧光屏、照相机构等装置。

根据这些装置的功能不同又可将电子光学部分分为照明系统、样品室、成像系统及图像观察和记录系统。

透射电子显微镜分析基础

透射电子显微镜分析基础透射电子显微镜(Transmission Electron Microscope, TEM)是一种高分辨率显微镜，用于观察和研究材料的超微结构。

它通过透射电子束穿透材料并在接收器上形成像，使得材料的原子尺度细节能够被精确观察。

下面是关于透射电子显微镜分析的基础知识。

1.TEM的工作原理透射电子显微镜基于电子在物质中的相互作用来实现成像。

电子束从电子枪中产生并且通过一系列透镜系统聚焦形成细致的聚焦点，然后穿过待观察的样品。

透过样品的电子束会发生散射、吸收和透射，其中透射的电子会被接收器捕获并形成图像。

2.TEM的分辨率3.透射电子显微镜的成像方式TEM有两种主要的成像方式：亮场和暗场成像。

亮场成像是通过选择透射的电子束来形成图像，适用于展示样品内部的形貌和微结构。

而暗场成像是通过选择散射的电子束来形成图像，适用于观察特殊缺陷或异质性结构。

4.透射电子显微镜的样品制备为了在TEM中观察样品，样品必须具备一定的条件。

首先，样品必须是非透明的，通常是以薄片的形式。

其次，样品必须具备足够的稳定性，以避免在电子束照射过程中发生损坏。

最后，样品表面需要进行特定的处理，以避免电荷积累或散射。

5.TEM的应用透射电子显微镜在多个领域有着广泛的应用，包括材料科学、纳米科技、生命科学等。

它可以用于观察和分析晶体的结构、薄膜的成分、纳米颗粒的形状等。

此外，TEM还可以用于研究生物分子的结构和功能，例如蛋白质和DNA的高分辨率成像。

6.TEM的限制和挑战虽然透射电子显微镜提供了高分辨率的成像能力，但它仍然面临一些限制和挑战。

首先，样品制备对于薄片的制备和特殊标记的选择需要高度技术和经验的支持。

其次，电子束照射会导致样品的辐照损伤，因此图像的解释需要谨慎处理。

此外，TEM的设备本身非常昂贵，维护和操作也需要专业的技能。

总之，透射电子显微镜是一种重要的材料科学工具，它可以提供材料的超高分辨率成像，从而更好地理解材料的微观结构和性质。

生物分析的透射电子显微镜

生物分析的透射电子显微镜透射电子显微镜（Transmission Electron Microscopy, TEM）是一种可以通过电子束对物质进行高分辨率成像的显微镜，它可以提供比光学显微镜更高的分辨率，甚至可以观察到分子级别的结构和组成成分。

这种显微镜特别适用于生物分析。

本文将介绍透射电子显微镜的原理、生物样品处理和应用。

原理透射电子显微镜与光学显微镜的最大区别在于使用的光源不同。

光学显微镜使用可见光束来照亮样品，而透射电子显微镜则使用高能电子束来照射样品。

在这一过程中，电子束将穿过超薄样品，被投射到屏幕上形成影像。

透射电子显微镜中电子束的加速和焦聚需要借助于磁场，它可以让电子束彼此交互。

在透射电子显微镜中，电子束穿过的样品必须超薄，通常在20至200纳米之间。

这是因为电子束与物质之间的相互作用非常强大，即使是非常薄的样品，也可能会被电子束破坏。

生物样品处理由于透射电子显微镜需要使用超薄样品，所以生物样品处理变得非常重要。

通常，生物样品会被固定并在不同步骤中进行处理，以便获得透射电子显微镜所需的超薄样品。

这些步骤通常包括化学固定、脱水和嵌入。

化学固定：生物样品必须首先被固定，以防止样品在处理过程中腐烂。

高度稳定的生物样品，如病毒或蛋白质，可以通过冷冻技术来固定。

脱水：固定的样品需要脱水，因为样品必须被嵌入密度更高的树脂中，以便横截面切片超薄。

嵌入：生物样品接下来被置于合适的树脂中，以便进行切片和显微观察。

树脂是一种高分子化合物，可以支撑样品的结构并增加样品的密度，这有助于透射电子显微镜中成像的清晰度和分辨率。

应用透射电子显微镜在生物学领域中的应用十分广泛。

基因的DNA和蛋白质分子都可以通过透射电子显微镜观察到。

细胞内的高分子量结构，如微管，线粒体，细胞核和内质网也可以通过透射电子显微镜展示。

透射电子显微镜也可以用于观察病毒和细菌的形态和结构。

通过对这些微生物的基础结构进行分析，人们可以了解它们的生命活动方式、生长和繁殖的方式以及病毒引起的疾病的原理等信息。
