(完整版)NE555典型应用

在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如：多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。

这样一来,电路变的更加复杂。

为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式,它可分为3种。

见图示。

第1种（图1）是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1和1.1.2为代号。

他们的输入端的形式,也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多,都比较复杂。

为简单起见,我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路,有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定,2段输入;也可是2端固定,6端输入。

第2种（见图2）是施密特触发电路,有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT 以改变阀值电压的（2.2.2）共2个单元电路。

双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用,R1和R2起直流偏置作用。

无稳类电路第三类是无稳工作方式。

无稳电路就是多谐振荡电路,是555电路中应用最广的一类。

电路的变化形式也最多。

为简单起见,也把它分为三种。

第一种（见图1）是直接反馈型,振荡电阻是连在输出端VO的。

NE555双键触摸电子开关电路图

NE555 双键触摸电子开关电路图NE555 双键触摸电子开关电路图元件:R1，R2=3.3M 1/4W 5% D1=1N4148 二极管RL1=12V 继电器R3=10K 1/4W 5% 电阻D2= 发光二极管R4=1K 1/4W 5% Q1=BC547 三极管C1=10nF 63V MKT 5% 电容IC1=555 集成电路分立元件的五路跑马灯控制电路NE555和CD4017组成的流水灯控制电路双键触摸式照明灯本电路图使用两个触摸电极片，分别代替在实际生活中的开和关控制。

一、电路工作原理双触摸式照明开关电路如图1所示。

VS与VD7构成了开关回路。

当人触摸到M1(开)电极片时，人体通过R4、VD5整流后给IC NE555集成电路的2脚一个低电平信号(此时IC NE555集成电路接为RS触发器)，输出脚3输出高电平，通过R3后触发VS的门极，VS导通，电灯点亮。

当人触摸到M2(关)电极片时，人体通过R5、VD6整流后给IC NE555集成电路的6脚一个低电平信号，输出脚3输出低电平，R1提供的正向触发电压被R3通过集成电路的3脚对地短路，VS失去触发电压，当交流过零时即关断，电灯熄灭。

二、元器件选择IC选用NE 555型集成电路;VS选用2N6565型普通塑封小型单向晶闸管;VD1~VD4选图1 双键触摸式照明灯电路图用IN4007硅整流二极管;VD7选用6.2V、1W的2CW105硅稳压二极管;VD6、VD7选用IN4148型硅开关二极管;R1~R5均选用RTX—1/8W型碳膜电阻器;C1选用CD11—16V型电解电容;C2选用C,I,I型瓷介电容器。

三、制作与调试方法本电路结构简单、使用方便，只要焊接正确，选用元件正确都能正常工作。

由于本电路负载的能力受到稳压管VD7的限制，所以负载的功率不宜大于60W。

NE555应用实例

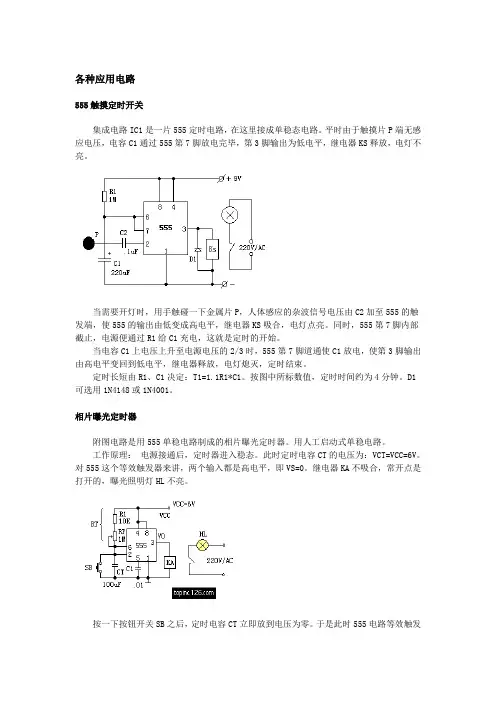

各种应用电路555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。

平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。

同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选用1N4148或1N4001。

相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。

用人工启动式单稳电路。

工作原理：电源接通后，定时器进入稳态。

此时定时电容CT的电压为：VCT=VCC=6V。

对555这个等效触发器来讲，两个输入都是高电平，即VS=0。

继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。

按一下按钮开关SB之后，定时电容CT立即放到电压为零。

于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。

继电器KA吸动，常开接点闭合，曝光照明灯点亮。

按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。

继电器KA释放，曝光灯HL熄灭。

暂稳态结束，有恢复到稳态。

曝光时间计算公式为：T=1.1RT*CT。

本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。

电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。

ne555原理图及例子

ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

NE555构成的超声波液位指示电路图

NE555构成的超声波液位指示电路图
电子市场信息来源: 维库开发网发布时间:2008年9月28日
如图所示为超声波液位指示电路。

该电路由超声波发射电路和接收电路组成
超声波发射电路由555、R1、W1、C1和超声波发射头UCM40T组成。

超声波接收电路由与发射头相匹配的接收头UCM40R、级联放大器BG1和BG2、检测电路组成。

当液面接近接收头时，电压表偏转角增大，且液面离得越近，对应的偏转角越大。

由于超声波具有不受被测液体的浓度和导电性能影响的特性，因此本电路要比一般的接触式液位显示电路要优越，精度会更高。

ne555原理图及例子

ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

NE555内部结构及应用电路

555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。

通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。

555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。

TTL型号最后数码为555，CMOS 型号最后数码为7555。

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。

内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。

比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。

上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。

比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。

上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。

电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。

555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。

其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。

A1控制R端，A2控制S端。

为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。

BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。

ne555应用电路大全

NE555主要应用电路2013年01月21日18:13整理目录D/A变换双相互补频率产生器 (4)555与积分器组成的长延时电路 (5)程序触发和长延时电路 (7)0.1秒-6小时定时电路 (8)间歇时间可调的定时器 (9)顺序控制定时电路 (11)LCD数字钟整点语言报时器 (13)通段时间可调循环定时插座电路 (14)简体晶体管测试仪 (15)简易线圈匝数测试仪 (17)生产线自动计数装置 (18)三位数子显示电容表 (20)输出电压可调的DC/DC倍压电源 (21)无人驾驶的小汽车 (23)模仿动物鸣叫音响电路 (25)可调速的电动玩具车 (26)简易玩具电子琴 (28)地震报警电路 (30)挥手停电子钟 (32)心电图机校验器 (33)疲劳程度测试仪 (35)老人跌倒呼救装置 (36)病人昏倒语音救护盒 (38)光控自动闪烁路标灯，电子蜡烛 (41)生日快乐电子蜡烛 (43)楼顶自动上水控制电路 (45)自动冲厕节水控制器 (47)水位自动控制电路 (48)红外水龙头控制电路 (50)柴油发电机组停来电控制电路 (52)红外遥控语音报讯 (55)红外遥控开关 (58)红外遥控开关 (60)三通道红外遥控开关 (62)高性能红外遥控开关 (63)远距红外遥控 (65)四通道红外遥控 (67)多功能红外遥控开关 (68)热释红外遥控传感 (71)红外遥控声光报警 (73)温度控制 (76)马达自动调速 (78)A/D转换 (80)D/A变换双相互补频率产生器555与积分器组成的长延时电路程序触发和长延时电路0.1秒-6小时定时电路间歇时间可调的定时器顺序控制定时电路LCD数字钟整点语言报时器通段时间可调循环定时插座电路简体晶体管测试仪简易线圈匝数测试仪生产线自动计数装置三位数子显示电容表输出电压可调的DC/DC倍压电源无人驾驶的小汽车模仿动物鸣叫音响电路可调速的电动玩具车简易玩具电子琴地震报警电路挥手停电子钟心电图机校验器疲劳程度测试仪老人跌倒呼救装置病人昏倒语音救护盒光控自动闪烁路标灯，电子蜡烛生日快乐电子蜡烛楼顶自动上水控制电路自动冲厕节水控制器水位自动控制电路红外水龙头控制电路。

十一款经典NE555应用电路图详解

十一款经典NE555应用电路图详解NE555应用电路图（一）：NE555触摸定时开关成电路IC1是一片555定时电路，在这里接成单稳态电路。

平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS 吸合，电灯点亮。

同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选用1N4148或1N4001。

NE555应用电路图（二）：NE555自动窗帘电路该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。

使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。

该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。

自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。

拨动开关S3确定手动或自动模式。

如上所示的电路被绘制在自动位置，并操作如下。

双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。

S1用于打开窗帘和S2，关闭窗帘。

在上电，简要正脉冲加到Q2的通过C2的基极。

第2季将在，并激活继电器A/2。

C3和R4的网络形成用于中继一低电流保持电路。

继电器A/2是一个12V继电器与500欧姆的线圈。

它需要稍微减流动比它操作它，保持它通电。

一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。

当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。

初始充电电流足以激发通过R4继电器和电流足以使其保持通电。

555脉冲发生器电路图大全(六款555脉冲发生器电路设计原理图详解)

555脉冲发生器电路图大全（六款555脉冲发生器电路设计原理图详解）555脉冲发生器电路图设计（一）该信号发生器是一个基于NE555制作的。

可用于实验用的信号源。

电源电压为12V，最大工作电流为40mA，通过跳线设置可以输出1Hz-180KHz的频率范围。

有电源指示灯。

电路原理图如下图。

NE555脉冲信号发生器电路原理图信号发生器跳线帽设置频率元件清单PCB图555脉冲发生器电路图设计（二）时钟脉冲发生器555组成的多谐振荡器可以用作各种时钟脉冲发生器，如图所示，其中（1）为脉冲频率可调的矩形脉冲发生器，改变电容C可获得超长时间的低频脉冲，调节电位器RP可得到任意频率的脉冲如秒脉冲，1KHz，10KHz等标准脉冲。

由于电容C的充放电回路时间常数不相等，所以图（1）所示电路的输出波形为矩形脉冲，矩形脉冲的占空比随频率的变化而变化。

图（2）所示电路为占空比可调的时钟脉冲发生器，接入两只二极管D1，D2后，电容C 的充放电回路分开。

放电回路为D2，R，内部三极管T及电容C，放电时间T1约等于0.7RC。

充电回路为R’，D1，C，充电时间为T2约等于0.7R’C。

输出脉冲的频率f=1.43/［（R+R’）C］调节电位器RP可以改变输出脉冲的占空比，但频率不变。

如果使R=R’则可获得对称方波。

（1）矩形脉冲发生器（2）占空比可调的脉冲发生器555脉冲发生器电路图设计（三）闸门脉冲发生器（555）电路图555脉冲发生器电路图设计（四）PWM（脉冲宽度调制）是电子技术领域中一项重要的技术，在许多设备中都有PWM的应用，比如电机控制、照明控制等场合。

在没有单片机的场合，如果需要应用PWM，可以使用NE555芯片生成所需的PWM信号。

脉宽调制的占空比：PWM信号保持在高电平的时间百分比被称为占空比。

占空比脉宽调制的频率：PWM信号的频率决定PWM完成一个周期的速度。

如果LED关闭半秒，然后打开LED半秒，那么看起来LED是闪烁的。

NE555应用电路

NE555应用电路时基电路NE555是一种应用极其广泛的电路，它有很多优异的性能，如：定时精度高；工作速度和可靠性高；电源电压范围宽，能和数字电路直接连接；输出功率大，可直接驱动小电器；结构简单，使用灵活。

用它可组成各种波形的脉冲振荡器、定时延时电路、双稳触发电路、检测电路、电源变换电路，频率变换电路等等，被广泛应用于自动控制、测数，通讯等各个领域，可创新、制作许多电子产品。

实例一、电热灭蚊器控制电路市售电热灭蚊器都是连续通电加热的，一片灭蚊片一般只能使用一夜。

根据实验观察发现，灭蚊器在刚通电1h内效果最佳，室内蚊子即被击毙或丧失叮咬能力。

随着灭蚊片被连续加热，由于药液的挥发，到了下半夜后，灭蚊效果开始下降。

根据这一特点，笔者设计一种间断通电加热器，电路如右图所示，使电热灭蚊器处于工作1．5h、休息0．5h、再工作1．5h…循环通电工作状态，这样不但能提高灭蚊的效果，而且也延长了灭蚊片的使用期限，据试用一片灭蚊片使用两夜，效果也很好。

555时基电路接成周期为2h左右的多谐振荡器，③脚输出高电平时间为1．5h，此时晶闸管VTH导通，使插在X里的电热灭蚊器通电工作，同时LED发光指示；③脚输出低电平的时间为0．5h，此时VTH关断，灭蚊器停止工作，同时LED熄灭。

Cl要求采用CBB一400V聚丙烯电容器，其他元器件无特殊要求。

线路板图如右所示。

实例一中，电器工作（即通电加热）时间决定于电路的充电时间，由R2、R3、C3的数值决定，电器停止（即不加热）时间决定于电路的放电时间，只由R3、C3的数值决定，改变它们可改变电器的工作及间歇时间，换用不同的R、C参数可实现对不同电器或不同用途的需要；还可以把两只电阻R2、R3用一只电位器代替，用于调节电器的工作及间歇时间，适应不同需要或不同场合，非常方便。

请同学调换元件进行试验，设计制作新的电器控制器。

实例二、聋人用视觉“门铃”电路聋人用视觉“门铃”是利用照相机闪光灯的频闪管作为光源，其闪光强烈，即使在大白天也能引起人们注意。

NE555门铃电路图

NE555门铃电路图
NE555门铃电路图这里推荐一款悦耳的门铃电路。

电路中555定时器芯片(IC1)连接成多谐振荡器．其输出为低时持续7ms，输出为高时持续235ms。

当IC1输出变低时．晶体管T2导通，使蜂鸣器激活，蜂鸣器放声，并对电容C3充电。

当输出变高时，铃声的声音强度逐渐消退。

此过程反复进行．直至定时电路停止工作为止。

定时电路工作过程如下：短促按压开关S1使电容C1经R1迅速充电。

当C1两端的电压超过场效应晶体管T1的栅极门限电压时，T1开始导通，而且只要C1上的电荷使电压大于此门限电压．这种导通状态就会一直维持下去。

如采用电路中所用的元件值，蜂鸣器大约鸣叫15秒，且其鸣叫声十分悦耳。

这一时间足以让主人听到。

NE555引脚功能及应用

NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路:单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

NE555典型应用电路

NE555时基电路封形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。

其他HA17555、LM555、CA555分属不同的公司生产的产品。

内部结构和工作原理都相同。

NE555属于CMOS工艺制造，下面我们将对其进行介绍。

图1是NE555的外形封装图，图2是它的内部功能原理框图，图3是它的内部等效电路。

NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS触发器。

输入控制端有直接复位Reset端，通过比较器A1，复位控制端的TH、比较器A2置位控制的T。

输出端为F，另外还有集电极开路的放电管DIS。

它们控制的优先权是R、T、TH。

<图3 NE555内部等效电路>
表1是NE555的极限参数，不同的封装形式及不同的生产厂商的器件这些参数不尽相同，极限参数是指在不损坏器件的情况下，厂商保证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。

表1 NE555的极限参数
电源电压允许功耗工作温度储藏温度最高结温
+18V 600mW -10—+70℃
军用-55—+125℃-65—+150
℃
300℃
利用NE555可以组成相当多的应用电路，甚至多达数百种应用电路，在各类书刊中均有介绍，例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用，这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。

以下为几种常见的NE555应用电路：
图4.多谐振荡器图5.脉宽调制电路1。

NE555原理图及应用实例

NE555原理图及应用实例(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

完整版NE555经典应用电路图

图2振荡器实践电路Logic Probe with Pulse图3 GIC PROBE WITH PULSE 逻辑脉冲探头NE555应用电路图 NE5555+J 11 IM VR1 100KT ⑼4*12V1? V白111CW Practice OscillatorJITUL—WA — R2 IK T1 那3055丄“ 丁.01uFGroundCSfaNetuBrlcCctn 6/8J92555图i 方波电路半C2r 01uF65 Tonyi wan FtoonGnd.555R4 3t»Led 3Iz >28wIDuFeFig¥图4 TRONOME 电子节拍器电路图5 0-5分定时器电路图6铃电路图图7 SCHMITT TRIGGER 施密特触发器电路mercuryitchTilt Switch -~ GndTonij van Roon5551 □utputO.luFRecording Beep r+=*d<C1 -50 nFGnd.=Fig. 12.aiuFRd WOKF L.S. * ohmO.AIuF10-Minuto Tiru erMetronome500 ic2,2 M555555 ISOuFaiuF2ZuFK¥9 ohmG*屯吞ik 7"="Qnd.555IC2Schmitt Trigger -T ： ---------clean -w output555ici50 OKr't-------------4 43・oriiBihtaitian of33046丄FigGndM0T1DZGO图9TIMER TESTER 定时器测试电路图8倾斜开关（水银开关）传感器电路图10TWO TONE EXPERIMENT 双音实验电路—Gnd555 Timer Tester• +1ZYSviitchV口事JkMBH 164&半C3470 pF 25¥S DUZII9VoltOptionall Puke 许 outputTimer under TestC1 X ^SluF丁is匚210矿1N4H8Two-Tone Experiment555■] 100 K |-555Tony FloonLoudZC2OOluF图11动机调速器电路Power Alarmsupplybus>9VbatteryLEDSbringMvufRwiacrnnjT-r-tC347OyF25V图12电源报警电路NPNTransistorM Gni.图13LED调光器电路工R3」5.Cl*R1R2『―O---------- *9VSW I E4TTERV匚上inpFLS-1Dark Detector1004pFion555Fig. 1占一© OVFIGURE1 DARKNESS DETECTOR - AUDIBLEALARM图14敏电阻光控报警电路图15光敏电阻光控开关电路R36 NE555」Infra-redLEDI FIGURE Z5A--------------------------------------------------------------------------------- ----- ——^GROUND INFRA RED IKAHyMITTER0.1 uF寸枷―TLT3Ml VR1r 1 44| S r Flash Rate17NE55520 Arttp Re la/DkDs all IN400'DILEFTH3H2KTF 5_—1<e1UF r?二10JIF壬T GROUND Q1 = 2n2222 FIGURF Z6ASIMPLE LAMP FLASHER CIRCUITOV 图16红外线发射电路图17简单闪光电路TOUCH9PLATESNE555 2N2222—e>^—&------ eSW1 6 VoltsFIGURE 28AR2T—|330n|—LED 7 5_1OnFCl GROUNDNE5旺壬R2 GClioLl|jF5_SIMPLE TOUCH SWITCH 图18易触摸开关电路00—0SW1T1GI KGRen即250 VW BTransformer FIGURE 2^ASn/lKn o y—:-------------------------------------------------- O V 〒FC irin NEON LAMP POWER SOURCE 图19氖灯驱动电路R1IK.R3100C20.0 luNE555ya1 R2T 150K1 C1T 0J05U 图20 50 %对称波电路图21触摸开关电路电热毯温控器般电热毯有高温、低温两档。

NE555的应用

利用555时基集成电路的基础电路可以设计、开发出许多电子小实验与科技制作。

下面介绍几种，供大家参考。

1．触摸延时“小灯”图5-43是它的电路，它将触摸开关发光二极管的实验中加入延时电路，调整可调电阻阻值和电容量达到延时效果。

要想增加延时的时间，就调换大容量的电容，如400μF、1000μF等。

如果作为夜间床头定时灯、楼道定时灯等，可拆去发光二极管和电阻，换一个6伏的小灯即可。

图5-432．触摸延时音乐门铃图5-44是它的电路图，与图5-45比较，将触摸延时“小灯”电路中拆去发光二极管，改为连接音乐片电路即可。

它可以当作门铃使用，也可安置在人手触摸处作为瞬间报警器。

图5-443．手控行车红绿灯指示器模型图5-45是它的电路图，先做一个红绿灯灯架，将红绿发光二极管固定在灯架上，按图连接后，只要向下按动按键，则红灯变为绿灯，手一离开便又成为红灯。

图5-454．可自动控制的行车红绿灯指示器模型图5-46是它的电路图，只将上图的手控改为磁控，再加上延时电路，就可以将上述模型改为路灯自动控制。

先制作一个街道模型和指示灯架，将干簧管设在指示灯前方的道路模型的下方。

在一辆模型汽车的底部粘一块磁铁。

当汽车行过干簧管上方时，电路导通，红灯变为绿灯，汽车继续向前行驶，由于延时电路作用，使绿灯亮一段时间，保证汽车驶过路口。

需要注意的是根据汽车模型的速度，调整干簧管的位置和电路延时的时间。

图5-465．灯塔模型先用硬纸做一个灯塔模型。

图5-47是它的电路图，它只取闪光电路的一部分——一个绿发光二极管作为塔灯。

最后调整好闪烁时间。

图5-476．夜间打灯光靶图5-48是它的电路图，它与闪光电路相比，集成电路的脚①是单独与负极连接，而电容与R5却是经过干簧管与负极连接。

先按图14做一个一碰便可以翻倒的靶牌。

在靶子的底部固定一块磁铁，将电路中的干簧管固定在与磁铁相对应的支架底板上。

绿色发光二极管放置在靶心位置上，红色发光二极管诱因在支架的底部。

NE555内部全解及应用电路集合

简易催眠器时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。扬声器采用2英寸、8欧姆小型动圈式。雨滴声的速度可以通过100K电位器来调节到合适的程度。如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路这是一个占空比可调的脉冲振荡器。电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。因此调节电位器RP 的数值可以调整电机的速度。如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。图中VD3是续流二极管。在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。电容C2和电阻R3是补偿网络，它可使负载呈电阻性。整个电路的脉冲频率选在3~5千赫之间。频率太低电机会抖动，太高时因占空比范围小使电机调速范围减小。
无稳类电路第三类是无稳工作方式。无稳电路就是多谐振荡电路，是555电路中应用最广的一类。电路的变化形式也最多。为简单起见，也把它分为三种。
第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以 3.2.3a 和3.2.3b的代号。
第3种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。
