综述基于ADAMS的液压仿真虚拟样机技术

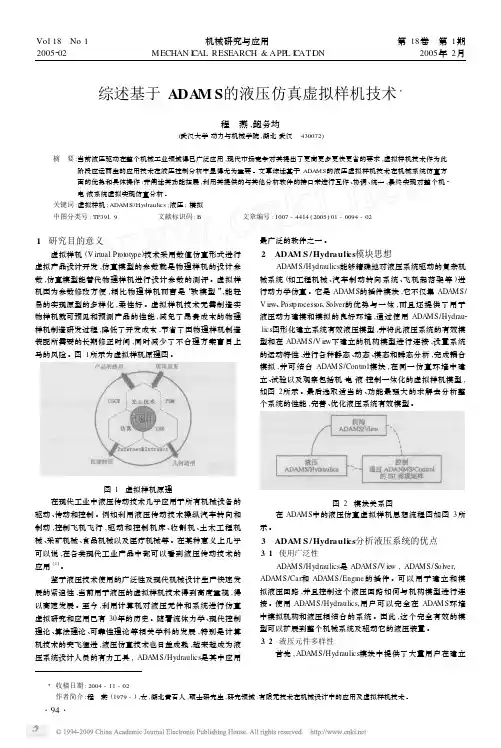

综述基于ADA M S 的液压仿真虚拟样机技术3程　燕,鲍务均(武汉大学动力与机械学院,湖北武汉　430072)摘　要:当前液压驱动在整个机械工业领域得已广泛应用,现代市场竞争对其提出了更高更多更快更省的要求,虚拟样机技术作为此阶段应运而生的应用技术在液压控制分析中显得尤为重要。

文章综述基于ADAMS 的液压虚拟样机技术在机械系统仿真方面的优势和具体操作;并阐述其功能拓展,利用其提供的与其他分析软件的接口来进行互作、协调、统一,最终实现对整个机2电2液系统虚拟实现仿真分析。

关键词:虚拟样机;ADAMS/Hydraulics ;液压;模拟中图分类号:TP391.9 文献标识码:B 文章编号:1007-4414(2005)01-0094-021　研究目的意义虚拟样机(V irtual Pr ot oty pe )技术采用数值仿真形式进行虚拟产品设计开发,仿真模型的参数就是物理样机的设计参数,仿真模型能替代物理样机进行设计参数的测评。

虚拟样机因为参数修改方便,相比物理样机而言是“软模型”,能轻易的实现原型的多样化,柔性好。

虚拟样机技术无需制造实物样机就可预见和预测产品的性能,减免了昂贵成本的物理样机制造研发过程,降低了开发成本,节省了因物理样机制造装配所需要的长期修正时间,同时减少了不合理方案盲目上马的风险。

图1所示为虚拟样机原理图。

图1　虚拟样机原理在现代工业中液压传动技术几乎应用于所有机械设备的驱动、传动和控制。

例如利用液压传动技术操纵汽车转向和制动,控制飞机飞行,驱动和控制机床、收割机、土木工程机械、采矿机械、食品机械以及医疗机械等。

在某种意义上几乎可以说,在各类现代工业产品中都可以看到液压传动技术的应用[2]。

鉴于液压技术使用的广泛性及现代机械设计生产快速发展的紧迫性,当前用于液压的虚拟样机技术得到高度重视,得以高速发展。

至今,利用计算机对液压元件和系统进行仿真虚拟研究和应用已有30年的历史。

第3章ADAMSView虚拟样机的建模

第3章ADAMSView虚拟样机的建模
修改构件的/View劳动自动的为每个几何体取一个名称，规则是根据几何体的类型和序号。例如：当产生第一个质量点时，ADAMS/View命名为POINT_MASS_1。产生第二个质量点时，命名为POINT_MASS_2；各种形状的刚性形体统一视为构件，用PART命名，创建第一个几何体时，ADAMS/View命名为PART_2，接下来，依次命名为PART_3、PART_4……,其中在 ADAMS/View中Ground默认为PART_1。
Cylinders
Spheres/ Ellipsoids
Length (z), Radius, Anchor CSM, Parent Part
3-Diameters, Anchor CSM, Parent Part
Frustums Torus
Length(z), Bottom and Top Radii, Anchor CSM, Parent Part
第3章ADAMSView虚拟样机的建模
选项
Solid Rectangle
Hollow Rectangle
Solid Circular Hollow Circular
I-Beam
Properties
表3-5 柔性连杆截面参数
图例
名称
截面参数
实心矩形空心矩形实心圆形
Orient Marker：方向标记点 Width：宽 Height：高
视图控制
图标
表3-1 视图控制工具
作用
命令
平移
Translate
旋转
Rotate
缩放
Zoom In/Out
区域缩放
Zoom Box

基于ADAMS软件仿真虚拟样机的模型建立(精)

②在category栏选择mass properties；在define mass by栏选择geometry and material type；在material type 栏，输入零件的材料③点击修改对话框下角的show calculated inertia，计算零件的质量和转动惯量等参数；④ Ok退出，即完成零件的物性修改，其它零件类推。

5）模型建立导入完毕。

三、实例操作分析简易起重机的建模利用adams自身建模工具完成
装载机工作装置建模利用其它CAD建模然后导入ADAMS完成
本讲小结：本次课主要介绍基于ADAMS仿真软件的机械系统样机的模型建立，先从单个零部件的模型建立介绍到系统的样机建立以及位置的调整和参数的修改；并详细介绍了ADAMS软件在建立模型时与其它三维CAD 软件的转换。

用ADAMS软件建立模型时，一定注意辅助线要及时删除；删除零件时要彻底。

基于ADAMS软件仿真虚拟样机的模型建立

壳体开口所在面，点击a 右键即可完成。 30
5、修改几何形体
(1) 拖动热点
修改几何形体有 3种方法：拖动热点、利用对话框和编辑位置表。
热点
a
31
(2) 利用对话框
几何体名称
标志点宽度
a
厚度
32
(3) 编辑位置表
a
33
6、修改构件特性
构件特性包括：质量、转动惯量和惯性积，初始速度，初始位置和方向等。
a
14
几何形体剪完后的提示信息
a
15
2、简单形体几何建模
建模工具圆柱
体
球体
长方体
圆锥体
圆环体
连杆
平板
拉伸体
a
平面
旋转体
16
长方体的绘制过程选择图标
下方状态栏设置
a
新零件添加到一零件上添加到地上
长、高、宽的参数设置
17
拉伸体的绘制过程
选择图标下方状态栏设置
仿真，需要对每一个零部件添加材料特性，方
法如下：
a
44
①将鼠标放在要修改的零部件上，点击右键，依次选择：浮动菜单的第一项 part—modify，打开修改对话框；
特性参数
修改对话框
a
45
②在category栏选择mass properties；在define mass by栏选择geometry and material type；在material type 栏，输入零件的材料
3) 选择User Input选项。此时由用户输入质量和惯性矩。
a
36
修改初始速度对话框

虚拟样机技术及其在ADAMS上的应用

术特点
▪ 数字化方式
一、产品存在的数字化二、开发管理的数字化三、信息交流的数字化
▪ 产品全生命周期
CAD/CAE/CAM/PDM VP/PLM （虚拟样机/产品全生命周期管理）
▪ 网络协同
数字化方式
装配过程仿真装配过程仿真
CAM
强度分析
数字预装配结构分析
虚拟样机技术及其在 ADAMS上的应用
福州大学机械学院郭晓宁
2020/5/2
现代产品开发新
美国波音777飞机技术的里程碑
▪ 虚拟产品开发
(Virtual Product Development, VPD)
▪ 虚拟样机技术
(美Vi国rtuBa7l77的应用效 Prototyp果ing, VP)
开发周期：9年－>4.5年成本降低：25％出错返工率减少:75% 制造周期缩短:50% 100％整机数字化设计
由分布的、不同工具开发的、甚至异构的子模型组成的模型联合体（CAx、DFx、外观、仿真……），这些数字模型联合体即虚拟样机（virtual prototype），能从视觉、听觉、触觉以及功能、性能和行为上模拟真实产品。
现场沉浸感背面投影立体显示交互快速原型
虚拟样机的内涵
虚拟样机开发过程是产品全生命周期内基于模型的不断提炼与完善的过程
管路设计
产品全生命周期
制造
生产
销售
设计/确认
使用
概念设计
VP/PLM
规划
维护/服务报废/回收
二、虚拟产品开发技术 3、虚拟产品开发使能技术
▪产品数字化建模：几何模型、分析模型、制造模型 ▪PDM/PLM（产品数据管理/产品全生命周期管理）

虚拟样机技术及ADAMS

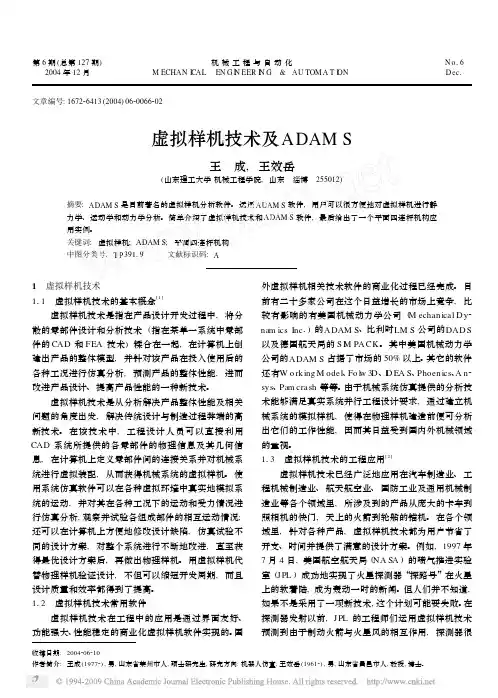

第6期(总第127期)2004年12月机械工程与自动化M ECHAN I CAL EN G I N EER I N G &　AU TOM A T I ON N o 16D ec 1文章编号:167226413(2004)0620066202虚拟样机技术及ADAM S王　成,王效岳(山东理工大学机械工程学院,山东　淄博　255012)摘要:ADAM S 是目前著名的虚拟样机分析软件。
