联合循环热电联供中的快速计算热电比的方法

国家对联合循环热电联供电厂的热电比做出严格要求：

∙工业抽汽机组不小于４０％（广东要求５０％）

∙供暖机组在供暖季节不小于６０％

为了计算各个工况下的热电比，需要在计算软件里算大量抽汽下的热平衡，有兄弟就问了，有没有比较简单的估算办法呢。小编也比较懒，还真琢磨出一个简单公式：

热电比＝（抽汽热量－补水热）／（纯凝发电－抽气热量／热电系数）

热电系数是指每少发单位电所能对外供的热量，一般为３～４，主要和抽汽参数有关，也

和汽机效率，凝汽器背压有一点关系，这个小编后面会慢慢解释

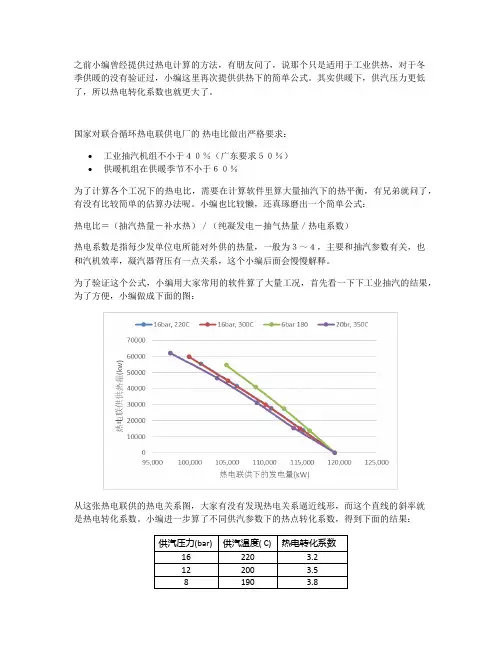

为了验证这个公式，小编用大家常用的软件算了大量工况，做成下面的图：

从这张热电联供的热电关系图，大家有没有发现热电关系逼近线形，而这个直线的斜率就

是热电转化系数。小编进一步算了不同供汽参数下的热点转化系数，得到下面的结果：

大家有没有发现这个神奇的系数和压力的关系比较大，而和温度的关系较小，这是为啥呢。相对于纯凝工况，供热工况从汽轮机抽汽导致抽走的蒸汽没有发电，我们可以简单计算：

少发的电= （汽机抽汽焓- 汽机排汽焓）*抽汽流量*汽机效率

对外供热= （汽机抽汽焓-补水/回水焓）*抽汽流量

热电转化系数=对外供热/少发的电

= （汽机抽汽焓-补水/回水焓）/（（汽机抽汽焓- 汽机排汽焓）*汽机效率））

当抽汽流量变化时，汽机排汽焓和汽机效率变化不大，补水焓不变，所以热电转化系数主

要和汽机抽汽焓有关了。

注意，这里指的是抽汽焓，不是供汽焓（有可能抽汽温度太高，需要喷水减温），汽机的

抽汽焓主要和汽机进汽参数，汽机效率和抽汽压力有关，而对于固定的热电联供系统，进

汽参数和汽机效率是确定的，所以就出现了上文表格中热电转化系数和抽汽压力关系比较

大的结果。

有兴趣的兄弟可以看看不同燃机和汽机配置，这个系数会不会变化，小编掐指算了下，有

一点关系，但是还是主要和抽汽压力有关，上文的表格的数据作为粗算结果足够。

热电转化系数除了计算热电比，还可以快速计算抽汽下的效率。比如某燃机热电联产，

纯凝下发电100MW，效率56%，现在对外供12bar，200C蒸汽50MW.那么将少发电

14MW （根据上文的表，热电转化系数3.5），电效率为48.16%（（100-14）/

（100/56%）），热效率为76.2% （（100-14+50）/（100/56%）），热电比为 58%。

有些兄弟喜欢算抽多少吨蒸汽可以达到40%热电比，这个只需要把供热量转化为蒸汽量就

好了，不会的自行翻翻热力学教材吧。：）
