sunscan冠层分析系统说明书

第一部分SunScan介绍物冠层PAR值提供了关于影响田间作物生长的限制因素的有价值的信息；SunScan探测器也可被用来描绘作物冠层PAR的分布图。

植物的光照吸收和单位体积内生物数量的增加有着直接的关系。

不同类型植物将光子转化成生命物质的能力不同。

SunScan 系统提供了便利的工具来计算和分析植物冠层截获和穿透的光合有效辐射（PAR ：Photo-synthetically Active Radiation）。

它提供了关于作物穿透的光合有效辐射的重要信息，SunScan探测器SunScan探测器是一支1米长，内嵌64个光合有效辐射传感器的的探测器。

它通过RS-232串行接口与PC或DCT1型手持式掌上电脑相连。

无论何时进行读数，所有的传感器都会被扫描并将读数传到终端或PC上。

沿着探测器，平均光照水平会被计算出来，如果要绘制详细的PAR分布图，所有分布的传感器的读数都可被逐一读出。

在探测器手柄上有一个操作按钮可被用来便捷地按需要来测得读数；或者将读数通过掌上电脑或PC的程序控制一次传送到掌上电脑或PC。

读数单位是PAR通量（μmol m-2 s-1）。

探测器有一个舒适的，平衡性很好的手柄来降低手臂的疲劳。

探测器上有一个气泡水平仪来指示探测器的水平。

漫射系数传感器（BFS）BF3型漫射系数传感器综合了直射和漫射PAR传感器，能很容易地计算出作物冠层的PAR以及直射光与漫射光（the beam fraction）的比例关系，无论阳光从哪一个方向射来，总有暴露在直射光下的PAR传感器和被遮蔽的同时存在。

因此可以同时测量出直射光总截获PAR和遮蔽直射光束时漫射光PAR。

BFS内置一个气泡水平仪和微型罗盘来校正其排列的准确性。

BFS用一根10米长的电缆与SunScan探测器相连，电缆最长可延伸到100米。

三脚架可用来安放BF3。

数据分析和储存掌上电脑：PDA是一种从SunScan探测器采集和分析读数的高效、轻便的掌上电脑。

植物冠层数字图像分析仪的使用原理及注意事项

植物冠层数字图像分析仪的使用原理及注意事项叶面积指数（Leaf Area Index，LAI）是一个重要的生态系统结构参数，定义为某一树木或林分的叶片在地面上投影的总面积。

叶面积指数不仅直接反映植物的生长状况，而且影响着植物的许多生物、物理过程，如光合作用、呼吸作用、蒸腾作用、碳氮循环和降水截获等。

由于叶面积的指数是一个很好反映植物对于环境变化响应的指标，又与植被的光合作用、蒸腾作用、水分利用及净初级生产力、碳氮循环直接相关，特别是在研究植被生产力与遥感数据的关系模型方面，叶面积指数显示了巨大的应用前景，因此，叶面积指数的快速和准确测定显得十分重要。

LAI是研究从叶片水平推移到森林冠层的重要参数，是一个无量纲、随着叶子数量的变化而变化的参数。

LAI值变化范围：针叶林的为0.6～16.9；落叶林为6～8；年收获的作物为2～4；绝大部分生物群系为3～19。

LAI测量方法包括直接测量法和间接测量法。

直接测量法通过先测定所有叶片的叶面积，再计算LAI，叶面积测量方法有求积仪测定法、称重法、方格计算法、排水法、经验公式计算法、异速生长法等。

其中常用的有利用叶片形状的标准形状法、根据叶面积与叶重之间关系的称重法以及利用叶面积与胸径的回归关系推算叶面积的易速生长法。

因要剪下全部待测叶片，直接测量多数属于毁坏性测量，或至少会干扰冠层，叶片角度的分布，从而影响数据的质量，直接测量法费时、费力。

间接测量法，利用冠层结构与冠层内辐射与环境的相互作用这一可定量耦合关系，通过测定辐射的相关数据推断冠层的结构特征，具体有顶视法和底视法。

间接测量法可以避免直接测量法所造成的大规模破坏植被的缺点，不受时间的限制，获取数据量大，仪器容易操作，方便快捷，还可以测定一年中森林冠层LAI的季节变化。

间接测量法常用的仪器有托普云农TOP-1000植物冠层数字图像分析仪。

目前最常使用的是TOP-1000植物冠层数字图像分析仪，其特点是能现场读数，快速直接测量叶面积指数，并不受光线条件限制，能在不同光照下进行测量，但测量时不需太阳直射光线照射，TOP-1000可测量不同大小的冠层，仪器轻便易携，便于野外使用，低能耗，可以在野外长时间使用，还可以连接多种辐射感应器，能同时测量PAR等。

植物冠层分析仪的操作介绍

植物冠层分析仪的操作介绍什么是植物冠层分析仪植物冠层分析仪（Plant Canopy Analyzer）是一种用于测量植物覆盖度和植物冠层结构的工具。

它通过使用数字影像分析技术来获取大面积植被的生物学信息，例如植被密度、叶面积指数、植被高度等。

操作前准备在开始使用植物冠层分析仪之前，需要对设备进行一些准备工作：1.充电：确保设备电量充足，避免在使用过程中电力不足的情况发生。

2.测量站点准备：选择好测量站点，尽量避免有建筑物等遮挡物干扰。

3.数据记录与存储：选择与植物冠层分析仪兼容的软件，并测试是否可以成功连接。

操作步骤第一步：设备的设置将植物冠层分析仪放在测量站点上，按照设备说明书进行设置，例如语言选择、时间设置等。

第二步：连接电脑将植物冠层分析仪与电脑通过连接线（例如 USB）进行连接，并确保设备能够成功连接到电脑。

第三步：打开软件并设置参数打开植物冠层分析软件，选择合适的参数进行设置，如图像层面分析、数据存储位置、采集模式（自动/手动）等。

第四步：开始测量点击“开始测量”按钮，进行植物冠层分析。

在采集数据的同时，还可以通过软件实时查看相应的检测结果。

第五步：结束测量当完成了所需的测量时，可以选择结束测量并将数据存储到指定位置。

同时，还需注意将设备正确地关闭并存放好。

使用注意事项1.测量时尽量避免有建筑物、人行道、道路等遮挡物。

2.设备在测量前要进行一定的准备工作，如充电、设置时间等。

3.在测量过程中，要注意设备的保护，避免摔落、强震等情况。

同时也应避免设备长时间暴露在阳光直射下，防止电池、机器发热。

4.操作过程中，建议尽量在原地不要移动设备，以免影响测量数据的准确性。

结语本文介绍的是植物冠层分析仪的使用方法及操作注意事项。

虽然正确的使用方法可以提高设备的测量精度和效率，但我们还需要注意保护设备并遵守操作规程，以确保测量结果的准确性。

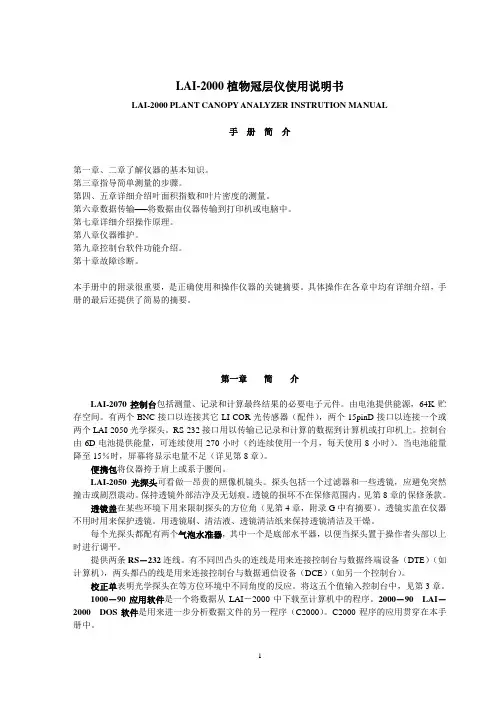

冠层仪使用说明书(简易)

天空条件变化
正常操作变化
操作者失误（A、B顺序颠倒）
在叶片反射强时测B值（亦为操作者失误）
若B中五个读数里有一个值高于先前对应的A值，也是错误的，由此推算的透射率将大于1.0，若由于天空条件或人为因素造成的，可纠正后再测量，但若是由于稀疏的叶片和正常的波动，那么最好忽略这种差异，将有问题环的透射率看作是1.0。
A = fπH2（4-1）
其中，A代表测样面积，f为视窗范围（以0.75，0.5，0.25和0.125分别代表270°，180°，90°和45°的镜盖），H是冠层高度。例如，一个B值取自无镜盖（f为1）下边长为5m，高为1m的冠层下，它代表的取样面积为3m2，即全面积的12%。若冠层只有0.2m高，那么B值只代表全面积的0.5%，因此测量时应特别考虑冠层的高度。
FCT 16（错误读值）允许主机在记录数据和数据文件再计算过程中对透射率大于1.0的值进行调整，有三种选择：忽略、设A／B＝1、设B／A=1。
忽略：当透射率大于1.0时，仪器会在完成数值记录后鸣叫约半秒钟，这组B值在计算时不被采用，但仍存在文件中。在重新计算（FCT 26）中每出现一个错误数值就会鸣叫一次。此方式适用于A、B的实际值不是很接近时。
设A／B＝1：若透射率大于1.0时，视为1.0。这并不改变贮藏的数据，此方式适用于在极少或没有叶片的冠层下读取B值时。
设B／A＝1：如同设A／B＝1，不同的是A值被假定是冠下值，B值为冠上值。这种方式仅应用于“两传感器方式”，并且X传感器位于冠下，Y传感器位于冠上。
收集的数据即可在FCT16设置的一种方式下进行计算，也可换另一种方式再计算，无论是A／B＝1，还是B／A＝1，LAI均为0。
第三章认识仪器
1.连接
2.软件
应用一个LAI-2000主机和一个LAI-2050探头进行以下操作：

冠层分析仪

托普仪器——致力于中国农业信息化的发展
冠层分析仪
仪器型号：
TOP-1000
仪器简介植物冠层分析仪为一体化设计，包括液晶显示屏、操作按键、存储SD 卡及测量探杆等。

仪器菜单操作简单，体积小，携带方便。

存储介质为市场上通用的SD 卡，存储容量大，数据管理方便
注意事项
1、开机测量前请提前将SD 卡插入。

2、手动采集时，在当前数据界面每按一次END 键，数据存储一次。

手动采集时，超出30秒没有任何按键按下，显示屏自动关闭背光，超出15秒如果还没有任何按键按下，显示屏将进入待机状态。

3、自动采集时，在当前数据界面按END 键便会进入自动采集状态。

自动采集时，超出30秒没有任何按键按下，显示屏将自动关闭背光，但仍可观测实时数据，按任意键可以打开显示屏背光。

Eco-Tech LAI-2200C 冠层分析仪简易操作手册说明书

ＬＡＩ－２２００Ｃ冠层分析仪简易操作手册　原理：利用“鱼眼”光学传感器（垂直视野范围１４８°，水平视野范围３６０°）测量树冠上、下５个不同天顶角度（７°，２３°，３８°，５３°，６８°）的投射光强，利用植被冠层的辐射转移模型计算叶面积指数、空隙比等冠层结构参数。

也就是说一个正常的冠层数据应至少包括１０个信号值，即冠层上方的５个信号值和冠层下方的５个信号值，根据５个不同天顶角度对应的冠层上下信号值，计算出冠层的叶面积指数等指标。

我们将冠层上方的５个信号值看做Ａ值（Ａｂｏｖｅ），冠层下方的５个信号值看做Ｂ值（Ｂｅｌｏｗ），本手册主要目的是如何使用ＬＡＩ－２２００冠层分析仪测定Ａ值与Ｂ值、如何得到可靠的冠层数据。

　仪器组成：主机（ＬＡＩ－２２７０Ｃ，内置ＧＰＳ）、连接线、光学传感器（ＬＡＩ－２２５０）、ＬＩ－ＣＯＲ辐射传感器（可选）　操作方式：由于１个ＬＡＩ－２２７０Ｃ可同时连接２个ＬＡＩ－２２５０和２个辐射传感器，所以用户在购买或进行试验时，可另外添加１个ＬＡＩ－２２５０光学传感器。

　操作方式１：１个ＬＡＩ－２２７０Ｃ和１个ＬＡＩ－２２５０（光学感应传感器可独立使用）特点：常用操作方式，将仪器连接后，可先测Ａ值，再测Ｂ值。

　操作方式２：１个ＬＡＩ－２２７０Ｃ和２个ＬＡＩ－２２５０（必须将２个ＬＡＩ－２２５０进行匹配）特点：可同时测定Ａ值和Ｂ值，其中一个ＬＡＩ－２２５０测Ａ值，另一个测Ｂ值。

目前，用户多使用１个ＬＡＩ－２２７０Ｃ和１个ＬＡＩ－２２５０来测定冠层数据，因此本手册主要针对的是操作方式１。

　操作步骤：　１、将电池装入主机和光学传感器，连接仪器。

　将ＬＡＩ－２２５０连接到主机的Ｘ通道。

可连接辐射　传感器，但必须将对应校准值输入主机。

　２、按开机，等待屏幕进入实时显示界面　（如图１）３、将ＬＡＩ－２２５０“鱼眼”镜头上的全遮盖帽　取下，通过按四个方向键，　在实时显示界面检查Ｘ１、Ｘ２、Ｘ３、Ｘ４和Ｘ５五个天顶角检测器有无响应（查看有无数值显示），若五个天顶角检测器有数值响应，则说明连接正确，可以开始测定。

植物冠层分析仪的操作介绍

植物冠层分析仪的操作介绍仪器简介植物冠层分析仪可以帮助研究人员快速、准确地测量植物的冠层结构参数，如树冠面积、叶面积、光线穿透率等，并且可以用于植物生态学、环境监测等领域的研究。

本文将为您介绍如何操作植物冠层分析仪。

操作步骤1. 准备工作首先需要安装好植物冠层分析仪，并将其与电源和计算机连接好。

然后需要准备一些实验样本，这些样本需要是经过处理后的植物，如去除枝干、削平叶片等，以便于测量。

2. 设置实验参数在启动植物冠层分析仪后，需要设置实验参数。

首先需要选择检测模式，目前常见的检测模式有全方位扫描模式、方向性扫描模式等。

然后需要选择扫描范围和采样密度，这些参数的设置应根据具体实验的需求来进行调整。

3. 进行扫描测量当设置好实验参数后，可以开始进行扫描测量。

在进行扫描前，需要将样本架放置在适当的位置，以保证扫描的准确性。

然后启动扫描程序，等待扫描完成。

4. 分析数据扫描完成之后，可以进行数据分析。

植物冠层分析仪通常会自动生成数据报告，包括冠层面积、叶面积、平均叶面积等参数。

如果需要进一步分析数据，可以将数据导入专业的数据分析软件中进行处理。

注意事项在操作植物冠层分析仪时需要注意以下事项：1.样本的处理应在同一水平面上进行，以确保数据的准确性。

2.在进行扫描测量时，需要确保设备能够顺利运行，避免出现故障。

3.在数据分析时应尽可能使用专业的数据分析软件，提高分析的准确性。

4.操作过程中需要注意安全，避免产生危险。

总结植物冠层分析仪是一款功能强大的实验设备，可以帮助研究人员进行植物冠层参数的测量和分析。

在操作植物冠层分析仪时需要注意安全，并注意样本处理和数据分析的准确性。

植物冠层仪(植物冠层图像分析仪)产品操作

植物冠层仪（植物冠层图像分析仪）产品操作植物生理研究研究的主要对象就是植物，研究植物在各个环境下生命活动的规律和机理，进而将这些研究成果应用到植物生产中，促进植物更好的生长。

在过去，因为科学技术水平的落后，使得植物冠层研究工作效率低下，不仅影响植物了的生长，也影响了整个农业的发展。

而现在，随着科学的进步，使得各种先进的新型的仪器设备应用到农业科研中，就如植物冠层仪，该仪器能够准确分析植物冠层结构，更好地优化植物冠层结构，提高植物光能利用率，达到增产增收的效果成为可能，对现代农业的发展起到了重要的推动作用。

植物冠层仪能够有效地分析植被指数RVI、NDVI、作物叶层含氮量、氮积累量、叶面积指数、叶干重等，就比如叶面积指数、光照间隙及间隙分布状况。

通过分析辐射数据的相关信息，能够测算出冠层截获的PAR以及冠层下方的辐射水平。

比起传统测量法，植物冠层仪还能避免植被破坏的缺点，具有方便快捷、快速无损、不受时间限制、获取数据量大等优点，非常适合用于现代农业科研研究当中，目前该设备已经广泛应用于农业、园艺、林业领域有关栽培、育种、植物群体对比与发展的教学、研究工作当中，能有效帮助人们进行科学种植、施肥，是作物处于更有利的生长态势，以达到优质高产目的。

了解了植物冠层仪的特点和优势，掌握仪器的使用方法也是非常有必要的，因为正确的使用方法是保证仪器测量准确度的基础，那么，如何使用植物冠层仪呢？我们一起来看看吧！1、先安装传感器，将插针紧紧插入低下，再将立杆1和立杆2旋转锁紧，接着连接直杆和插针；2、将调节块放入直杆，并调节到合适的高度，拧紧螺丝锁紧；3、将传感器放入调节块，拧紧螺丝锁紧，即安装完成；4、按菜单键进入采集设置自动采集，也可手动采集，传感器也可手持使用采集。

据了解，托普云农TOP-1200植物冠层仪采用可见/近红外光反射光谱技术和多通道光谱信息扫描技术，可快速测定植被表面参数、植物冠层信息、植物养分信息、土壤养分信息、环境参数、植物病虫害程度等，目前该仪器在市场上得到了广泛的应用，且深受用户的好评！。

VegCover使用手册

1. VegCover使用说明 (2)1.1. 原理 (2)1.2. 拍摄要求 (3)1.2.1. 分辨率与高度 (3)1.2.2. 曝光 (3)1.2.3. 数量 (4)1.3. 界面 (4)1.4. 常见案例 (5)1.4.1. 宽叶草 (5)1.4.2. 狭长形草 (7)2. 特殊情况案例 (11)2.1. 没有绿色植物 (11)2.2. 草地盖度小于0.5% (11)2.3. 非绿色叶片的草 (12)2.4. 花朵 (13)2.5. 光线较暗 (14)2.6. 叶片间互相遮荫 (15)2.7. 高草、灌丛和林地 (16)2.8. 极狭长形草 (17)3. 更新说明 (19)1.VegCover使用说明1.1. 原理VegCover的功能是识别数字图像中的绿色成分并计算其所占的百分比。

一般情况下，绿色植物的叶片发生光合作用时吸收红色和蓝色光，反射绿色光；在数字图像中，叶片像素的绿色值较大，而红色和蓝色值较小。

VegCover的方法很简单，即将RGB三色的彩色图通过2×G-B-R公式转换成能够突出绿色信息的灰度图，然后设定阈值t，将大于t的认作植物，小于t的认作背景。

不幸的是，阈值t因相机、拍摄光照条件、植物鲜艳程度的不同而不同。

目前常用的方法是通过不断的尝试和调整，对每张照片都设定一个阈值t，通俗的讲就是“告诉电脑多绿算是植物”；这种方法的缺点是，人工干预过多（费时费力）且主观性很强，测量结果因人因时而异。

VegCover的核心算法就是自动找到阈值t的算法，耗时约1～2秒/张。

1.2. 拍摄要求1.2.1.分辨率与高度VegCover要求照片中能够清晰地分辨出叶片的内部和叶片的边缘。

与地面分辨率有关的因素有，相机的像素数、拍摄高度、视野角度。

相机的像素数越小或者越是广角，拍摄高度就要求相对低一点，以保证照片的分辨率。

手持相机垂直向下拍摄，双臂伸直平推，尽量避免抖动。

原则上，拍摄高度越低越好，分辨率越高越高；但是，随之带来的问题就是拍摄同样的面积需要更多的拍摄次数（次数与高度的平方成反比）。

LAI——SUNSCAN(冠层分析仪)使用介绍ppt课件

新模型和算法的设计, 以提高测
均能工作。
量速度。
展望
间接测量LAI 技术会不断随着现代科技的发展向高精度、更快速、范围广的方向发展, 其应用也会越来越得到重视。间接测量的方法是测量LAI 的重要手段, 其中的光学模型方法最具有潜力, 因为它具有速度快, 通用性强, 非破坏性的优点。
LAI——SUNSCAN(冠层分析仪)使用介绍
《SPAC课程》研究性学习
LAI & Sunscan
What is Sunscan ? What can Sunscan do for us ? How does it work ?
LAI——SUNSCAN(冠层分析仪)使用介绍
《SPAC课程》研究性学习
LAI & Sunscan
What is Sunscan ?
地面检测
接触法
优点：具有非破坏性；使用无须叶子是随机分布的假设
后LAI 与K 呈简单的线性关系,
非接触法计算简便。
缺点：只有采样数足够大时
才能置信, 并且对较高的冠层
LAI——SUNSCAN(冠层分析仪)使用介绍实施比较困难。
《SPAC课程》研究性学习
LAI & Sunscan
直接法间接法
How to get LAI ?
直接法间接法
叶子的采集 &
叶面积的测量
空间检测
如由Wilson 提出倾斜点嵌块法,。该法使用长尖针( 点嵌块) 在已知高度角和方位角的植物冠层上探击, 然后计算碰击到冠层元素的次数。 LA I 测量公式如下: L = K / G(θ) 式中, L 为LAI, K 为接触次数, G(θ) 为投影函数, θ为天顶角。

植物冠层分析仪ACCUPARmodelLP-80操作手册.

植物冠层分析仪ACCUPAR model LP-80操作手册开机后共有四个可选择的菜单：PAR、LOG、FILE和SETUP。

按MENU键可以随时在菜单之间切换并且可以使用上下箭头、Enter、ESC键来选择每个菜单内的项目。

集成的水平泡固定在主机的右上角，可以调整感受器保持水平位置的测量。

AccuPAR操作环境是0-50°C，相对湿度范围是0-100%。

RS-232接口可以与计算机相连，把数据下载到计算机中。

外置的光合有效辐射传感器可提供同步进行上下冠层测量。

一、开机按电源键，打开机器，可见到如上菜单。

如10分钟无操作将导致仪器自动关机。

任何情况下，您可以按MENU菜单在四个菜单之间切换。

在屏幕上边有标签显示，选中的标签将显示为黑色背景。

屏幕表明当前PAR值。

菜单的右侧是当前的电池状态和时间。

T是叶面积指数方程中另一变量。

定义为冠层下部PAR与冠层上部PAR的比值。

L定义为单位土地面积上叶片的面积。

Fb是零散光束辐射占直接来自太阳的辐射和来自所有环境（如大气或其他表面的反射）的辐射比率。

X是叶片投影面积与垂直投影面积的比例。

不同植物的x值是不同的。

Z是定义为太阳偏离顶点的角度，范围从0°到90°。

上面屏幕表明当前即时的PAR是10 µmol/m2/s (例子是在室内取的)，没有进行冠层上下部测量。

如果连接了外置的传感器，即时的冠层上部PAR值将显示在屏幕上。

具体的计算公式如下：二、设置选择SETUP菜单进行Set Time/Date、Set Location、Set X、Set Active Segments、Calibrate Probe设置，校准时会出现如下菜单：典型情况下外置传感器和探杆都应放置水平。

第3行表明PAR是在600µmol m-1s-1以上。

低于此值将不会更新校准，因此在继续进行校准之前请检查PAR的数值。

校准时按ENTER按钮来执行校准任务(不要造成遮荫或反射对光线的影响)。

植被冠层联网分析仪使用说明书

植被冠层联网分析仪使用说明书2015年3月1.仪器组成植被冠层联网分析仪由三类传感器节点组成，分别是：冠层下节点，冠层上节点和汇聚节点。

（1）冠层上节点用来测量太阳入射总辐射。

圆形结构，由3个光学传感器组成。

节点的尺寸：半径3cm，高度6cm。

（新型号在旁边还添加一个在线充电接口）图1 冠层上节点（2）冠层下节点用来测量冠层透过辐射。

长条形结构，由9个光学传感器组成。

节点长宽高分别为60cm，8cm和7cm。

（新型号在节点下方添加一个在线充电接口）图2 冠层下节点（3）汇聚节点汇聚节点是整个网络系统的中心，用来接收并转发由冠层上节点和冠层下节点测量到的数据。

包括：通信及微处理芯片、实时时钟部分、仪器监测部分、供电部分、数据存储部分、串口通信部分及GPRS通信部分。

图3 汇聚节点2.仪器规格参数3.仪器野外安装（1）样方的选择在研究区中，样方应尽可能选择通视较好的区域，避免建筑物等地类对样方之间的通讯造成干扰。

同时，样方要均匀分布在研究区中。

在满足以上两个条件后，样方还可选择在道路旁边等容易到达的区域。

（2）样方内节点部署在一个样方内，可根据样方的面积布设一个或多个冠层下节点。

若布设一个冠层下节点，则应布设在样方中心位置。

若布设多个节点，可沿样方中线或对角线等布设，且尽可能使节点均匀分布在样方中。

图4为几个样方内节点部署参考图。

2节点 3节点 4节点 5节点图4 样方内节点部署参考图（3）冠层上节点安装安装位置必须选择在周围开阔，一定范围内无物体遮挡区域。

一般安装在汇聚支架上部。

第一步：布设时传感器近水平向上放置，并固定在支架上；第二步：连接天线，并将天线固定；第三步：打开开关。

图5为冠层上节点安装后的参考照片。

图5 冠层上节点安装参考图（4）冠层下节点安装第一步：节点支架安装。

对于农田样方，支架方向应垂直于垄或与垄成一定角度。

支架高度应高于地面30~40cm，但要保证节点在植被最低的叶片之下；第二步：将节点仪器近似水平向上放置在支架上，并将仪器两端固定；第三步：连接天线。

Hemiview数字植物冠层分析系统简介eco

HemiView数字植物冠层分析系统
HemiView HemiViem Digital System 一、用途：
HemiView通过处理影像数据文件来获取与冠层结构有关的，例如叶面积指数、光照间隙及间隙分布状况。

通过分析辐射数据的相关信息，HemiView能够测算出冠层截获的PAR以及冠层下方的辐射水平。

其软件可以计算辐射指标、冠层指标、测量地点的光线覆盖状况及直射与漫射光的分布.
二、原理：
使用180度鱼眼镜头和高清晰度数码相机从植物冠层下方或森林地面向上取像, 再将数码相机的高清晰度影像载入HemiView 软件，进行分析处理。

三、组成：
DCM8高清晰度数码相机：用以获取冠层图像，15.1M像素；
SLM8 自平衡相机安放支架：安装数码相机，自动保持水平；
SCL8数码相机用鱼眼透镜：与数码相机一起获取冠层图像；
MPD1可伸缩单臂支架：可以获取不同层面冠层图像；
HemiView软件：处理影像数据文件。

2G数据存储卡：储存冠层图像。

四、可选件：
HMV-TD2三脚架：用于安装相机及水平配件。

五、基本技术指标：
1、数码相机最大分辨率：15.1M pixels；
2、鱼眼透镜视角：180º；
3、2M数据存储卡数据容量
4、MPD1可伸缩单臂支架范围：0.69 ~ 1.66 m ；
5、工作温度：+5~+55℃
六、
产地：英国。

LAI-2000植物冠层仪使用说明书

1

目
录
第一章简介 ………………………………………………………… 1 第二章基础知识 …………………………………………………… 2 1.原理简介……………………………………………………………… 2 2.假设条件……………………………………………………………… 2 3.操作方式……………………………………………………………… 3 4.一个简单数据文件格式……………………………………………… 4 第三章认识仪器 …………………………………………………… 6 1.连接…………………………………………………………………… 6 2.软件…………………………………………………………………… 6 第四章测量 ………………………………………………………… 9 1.探头校正……………………………………………………………… 9 2.两个探头的使用……………………………………………………… 9 3.错误数值……………………………………………………………… 9 4. 实践注意事项…………………………………………………………10 孤立树还是灌木……………………………………………………10 B 值数量……………………………………………………………10 测量位置……………………………………………………………11 视区内的异物………………………………………………………11 直射阳光……………………………………………………………11 分散云………………………………………………………………11 变幻的阴天…………………………………………………………12 小测量面积…………………………………………………………12 斜坡…………………………………………………………………12 冠层中的间隙………………………………………………………12 条播作物……………………………………………………………13 雨、雾及露…………………………………………………………13 针叶植物……………………………………………………………13 高大冠层及森林……………………………………………………14 第五章测量单株植物…………………………………………………14 1. 叶面积指数还是叶片密度……………………………………………15 2. 距离矢量………………………………………………………………15 3. 一个简单例子…………………………………………………………15 4. 孤立树…………………………………………………………………15 5.C2000 程序例子………………………………………………………16 第六章数据传输 ……………………………………………………16 1. 设置端口………………………………………………………………16

植被冠层自动分析仪--LAISmart汇总

LAI Smart的测试步骤
1 打开控制端WIFI热点 2 打开图像端WIFI 3 打开图像端的图像端软件 4 打开控制端的控制端软件 5 打开连接--设置（屏幕右上角） 6 获取图片 7 数据导出
LAI文件内容 TXT文件内容
LAI Smart的使用
向上拍摄林木冠层：俯仰角、翻滚角保持180°左右
LAI Smart介绍
目录
1 LAI Smart的构造组成 2 LAI Smart的组装 3 LAI Smart的使用 4 LAI Smart测量的样方设置 5 LAI Smart的软件安装
LAI Smart的构造组成
前端传感系统：集成光照,，GPS，C NhomakorabeaD于一体；
拍摄图像。
后端控制系统：
基于WIFI点对点通讯，获取前端成像系统的经纬度、姿态与图像；进行数据处理。
手把：
手握以保持平衡。
可伸缩长杆
数据线：
手机充电，数据有线传输。
肘托：
稳定仪器，平衡用力。
目录
1 LAI Smart的构造组成 2 LAI Smart的组装 3 LAI Smart的使用 4 使用LAI Smart测量的样方设置 5 LAI Smart的软件安装
4 1
1
2 3
4
3
2
目录
1 LAI Smart的构造组成 2 LAI Smart的组装 3 LAI Smart的使用 4 使用LAI Smart测量的样方设置 5 LAI Smart的软件安装
1.新建LAI Smart文件夹 2.拷贝（OpenCV、图像端、控制端） 3.软件安装
图像端软件安装
安装OpenCV 安装图像端.apk. 安装次序不可颠倒

ACCUPAR植物冠层分析仪(model LP-80型号)中文操作手册

AccuPAR PAR/LAI ceptometer植物冠层分析仪model LP-80型号基因公司农业环境科学部AccuPAR植物冠层分析仪是通过菜单操作的线性光合有效辐射测量仪，用于测量植物冠层中光线的拦截，并计算叶面积指数。

它包括数据采集器和探杆。

探杆上包括80个独立的传感器，间隔1cm ，其测量400-700nm波段内的光合有效辐射强度，其单位是µmol m-2s-1。

性能指标操作环境：•0° to 50° C (32°-122° F)•100%相对湿度探杆长度：86.5 cm传感器数量：80总长度：102 cm (40.25 in)探杆尺寸：19cm x 9.5cm (.75 x .375 in)数据采集器尺寸：15.8 x 9.5 x 3.3cm (6.2x 3.75 x 1.3 in.)PAR测量范围：0 to >2,500µmol m-2s-1分辨率：1µmol m-2s-1最小空间分辨率：1cm数据存储容量：1MB RAM.自动采集间隔：可选1-60分钟仪器重量：1.21kg (2.7 pounds)数据传输：RS-232键盘：6键驱动时钟：24-hour ±1 minute per month.电源：4个AA A碱性电池共有四个可选择的菜单：PAR/LAI取样菜单、自动记录菜单、文件菜单和设置菜单。

您可以按MENU菜单来在菜单之间切换并且可以使用上下箭头、Enter、ESC来选择每个菜单内的项目。

集成的水平泡固定在主机的右上角，可以使得您保持测量时水平的位置。

AccuPAR操作环境是0-50°C，其相对湿度范围是0-100%。

RS-232接口可以使您把数据下载到计算机中，外置的光合有效辐射传感器提供给您同步进行上下冠层测量的能力。

LP-80系统组成AccuPAR和它的附件放置在泡沫填充的手提箱内，当您打开箱子时，您将发现以下部件：•AccuPAR model LP-80•RS-232数据线•使用手册•外置PAR传感器•#1 Phillips screwdriver螺丝起子ON/OFF键：打开或关闭仪器。

cropgrow 操作手册

cropgrow 操作手册（最新版）目录1.cropgrow 操作手册概述2.cropgrow 的安装与配置3.cropgrow 的功能与使用4.cropgrow 的维护与升级5.cropgrow 的技术支持与资源正文【cropgrow 操作手册概述】cropgrow 是一款专业的图像处理软件，主要用于农作物生长过程的监测与分析。

本手册旨在帮助用户更好地了解和掌握 cropgrow 的安装、配置、功能和使用方法，以及维护和升级技巧。

通过本手册的学习，用户可以充分发挥 cropgrow 的优势，为农作物生长提供有力支持。

【cropgrow 的安装与配置】1.下载与安装用户可以从 cropgrow 官方网站下载最新版本的软件。

下载完成后，按照安装向导的提示进行安装。

2.配置在安装完成后，需要对 cropgrow 进行一些基本配置，包括：(1) 设置工作目录：选择一个合适的文件夹作为 cropgrow 的工作目录，以便保存图像和分析结果。

(2) 数据源设置：根据实际情况选择合适的数据源，如遥感图像、地面实况等。

(3) 插件设置：根据需求选择需要的插件，如气象数据插件、土壤数据插件等。

【cropgrow 的功能与使用】1.功能概述cropgrow 提供了丰富的功能，包括：(1) 作物识别：通过图像分析技术，自动识别作物种类和分布情况。

(2) 生长监测：实时监测作物生长状况，提供生长速度、生长量等指标。

(3) 病虫害预警：通过分析作物颜色、纹理等信息，提前预警病虫害发生风险。

(4) 产量预测：结合气象、土壤等数据，预测未来一段时间内作物的产量。

2.使用方法(1) 打开 cropgrow 软件，选择相应的功能模块。

(2) 加载图像数据和相关插件，进行预处理。

(3) 设置参数，如识别精度、监测时间等。

(4) 执行分析任务，查看分析结果。

【cropgrow 的维护与升级】1.维护为了保证 cropgrow 的正常运行，需要定期进行以下维护工作：(1) 更新插件：定期检查并更新插件，以确保数据准确性和软件稳定性。
