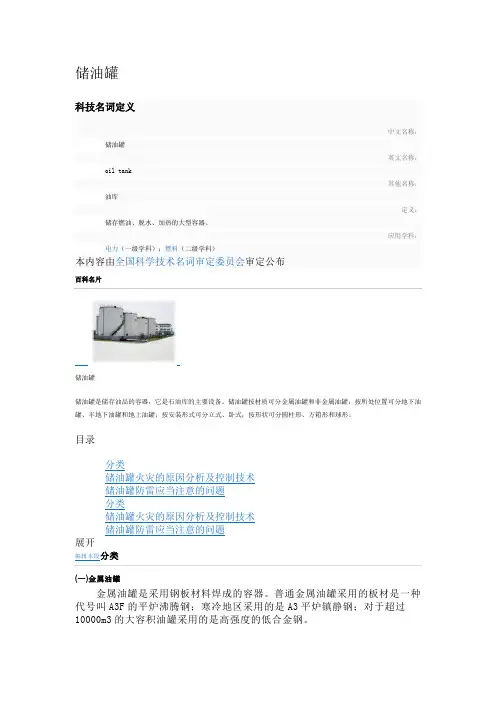

储油罐

储油罐

输油管道的首、末站和中间站都需要设置储油罐。首、末站储油罐分别用来调节油田与首站，末站与收油（或转运）单位间输量的不均衡。储油罐还可以作为原油交接计量之用。首、末站的储罐容量一般都较大。非密闭（旁接）输油的中间站设置储油罐是为了平衡中间站进出油的输差。密闭输送的中间站可以只设置供水击泄放的储油罐。

第一节输油管道储油罐的结构特点

1 储油罐的类型

⑴按建筑安装位置分类

有地上油罐、地下油罐、半地下油罐和山洞油罐。

⑵按几何形状分类

有立式圆筒形油罐、卧式圆筒形油罐和特殊形状油罐。

立式圆筒形油罐根据顶结构又分为桁架顶罐、无力矩顶罐、梁柱式顶罐、拱顶罐、套顶罐、浮顶罐等。

⑶按储罐的材质分类

有金属油罐和非金属油罐。

①金属油罐

一般为钢质油罐。

②非金属油罐

凡是用非金属材料作为建罐主要材料的均为非金属油罐，常见的有砖砌油罐、钢筋混凝土油罐等。

2 储油罐的结构

⑴立式圆筒形拱顶金属罐

目前输油管道上常用的油罐是立式圆筒形金属拱顶罐和立式金属浮顶罐。中间站主要使用小容量的金属拱顶罐，首、末站主要使用大容量的浮顶罐。

立式圆筒形钢油罐由底板、壁板、顶板及油罐附件组成。其罐壁部分的外形

为母线垂直于地面的圆柱体。立式金属油罐一般都是在现场焊接安装，底板直接铺在油罐基础上，立式金属油罐的基础、底板、壁板等做法基本相同。

①油罐基础

②油罐底板

③油罐（身板）壁板

④油罐顶板

⑵立式浮顶金属罐

根据油罐外壳是否封顶，浮顶油罐主要分内浮顶和外浮顶油罐两种，通常外浮顶油罐储存原油，内浮顶油罐储存轻质油品。输送原油管道常用的是外浮顶油罐，并且浮顶油罐只是在首、末站及油库常见，一般中间站很少安装浮顶油罐。

浮顶油罐与拱顶油罐大同小异，主要区别是增加一个浮顶，其结构和操作使用比拱顶油罐复杂。

浮顶是一个覆盖在油面上并随油面升降的盘状物。由于浮顶与油面几乎不存在气体空间，可以极大地减少油品的蒸发损耗，减少油气对人身的危害，减少油气对大气的污染，减少油气发生火灾的危险性。同时，浮顶油罐也可以减缓油品的质量变化。

①外浮顶罐

②内浮顶罐

3 油罐的附件

油罐附件是油罐的重要组成部分，必须配置完善的附件，以便于油品的收发和储存，并保证油罐的安全使用。有些附件是各类金属罐共有的，如梯子、栏杆、人孔、量油孔、透光孔、清扫孔、放水管、避雷针及静电接地装置等。有些附件是油罐所特有的，如拱顶罐的机械呼吸阀、液压安全阀（液压呼吸阀）、阻火器（防火器）等；浮顶罐的中央排水管、浮梯、浮顶立柱、紧急排水口、隔舱人孔、折叠排水管等。

⑴进出油附件

最基本的进出油附件有进出油接合管和设于进出油管路上的控制阀门。进出油接合管安装在油罐最下层圈板上，为防止沉积在罐底的水分和杂质随油流出，进出油管距罐底一般不小于20mm。控制阀门通常选用闸阀或球阀，其公称压力

必须符合油罐静压和泵送压力。

油罐的控制阀门安装一只

或两只，靠近油罐的阀门

起备用作用，平时常开。

⑵ 计量附件

量油孔。是油罐人工

检尺测量的附件，它是测

量罐内油面高度、油品温

度和采取油样的专用附

件，每个油罐设置一个。

量油孔安装在罐顶部梯子

平台附近，孔径通常为150mm ，

量油孔一般为铸铝的，为了防止关闭孔盖时因撞击而产生火花，量油孔孔盖上镶嵌有塑料或耐油橡胶制成的垫圈。在量油孔内壁的一侧装有导向槽，以便测量油高时每次都沿导向槽下尺。这样，既可减少测量误差，量油孔开关频繁， 易损坏漏气，因此应经常检查其垫圈的严密性。

⑶ 液位计及自动计量装置

油罐现场经常使用的是浮标式液位计、磁感应液位计等，随着计量技术的不断发展，陆续出现了钢带、光纤、超声波、雷达等多种液位自动计量装置，它们可以远传与计算机联网。

⑷ 呼吸系统及附件

罐内存在气体空间的油罐，在进出油和储存过程中，其气体空间的压力会发生变化，需要进行呼气和吸气，从而保证油罐不被吸瘪和胀裂。通常油罐进出油时形成的呼气和吸气过程称为大呼吸，储存期间由于温度变化而引起的呼气和吸气过程称为小呼吸。油罐呼吸系统的就是为了满足油罐大小呼吸需要而设置的。

油罐呼吸系统的作用：一是控制罐内压力，减少蒸发损耗，二是引导油气排放到适宜的场所，防止油气积聚，三是防止罐外危险温度和明火进入油罐，预防着火爆炸事故，四是维护油品质量，保护人员健康。

油罐的呼吸系统主要由呼吸管、呼吸阀、阻火器等组成。其具体设置因油罐导向槽 密封胶垫 锁紧手轮 图7-1 储油罐量油孔结构图

的形式不同而有所差别。通常采用机械呼吸阀、液压安全阀、阻火器组合，或全天候呼吸阀、阻火器组合。通常液压安全阀的控制压力比机械呼吸阀的控制压力高10％，正常情况下它是不动作的，只有在机械呼吸阀失效时液压安全阀动作。

①机械呼吸阀

机械呼吸阀是由压力阀和真空阀两部分组成，现在油罐普遍采用全天候机械呼吸阀，这种呼吸阀为阀座相互重叠的重力式结构，其特点是阀盘与阀座之间采用带空气垫的软接触，因而气密性好，不容易结霜冻结，特别适宜寒冷地区使用。

其原理是：当罐内气体空间的压力超过油罐设计压力时，罐内气体顶开压力阀，从罐内溢出，使罐内压力不在上升。反之，当罐内气体空间压力低于设计的允许真空压力时大气顶开真空阀，向罐内补入空气，使压力不再下降，防止油罐抽瘪。

图7-2 全天候机械呼吸阀结构图

1－阀体；2－空气吸入口；3－阀罩；4－压力阀导架；

5－压力阀阀盘；6－接地导线；7－压力阀阀座；

8－真空阀导架；9－真空阀阀盘；10真空阀阀座

②液压安全阀

液压安全阀的作用是当机械呼吸阀因锈蚀和冻结而不能动作时，通过它保证油罐的安全。液压安全阀内的油品必须具有凝点低、粘度小、沸点高、闪点高、不易挥发的性能，推荐使用变压器油。工作原理图见图7-3。

当罐内压力升高时，罐内气体通过中心管的内环空间，把油封挤入外环空间，若压力继续升高，油封液位不断变化，当内环油面和中间隔板下缘时，罐内气体通过隔板下缘逸入大气，使罐内压力不在上升。反之，罐内出现负压时，外环空
