电力监控(SCADA)系统

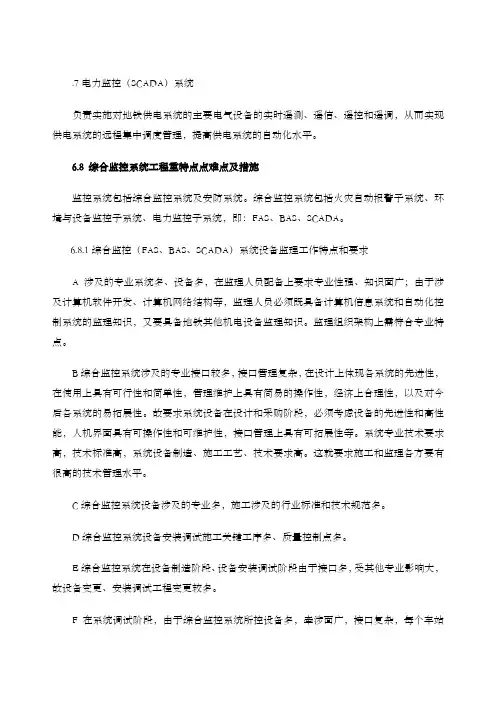

.7电力监控（SCADA）系统负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。
6.8 综合监控系统工程重特点点难点及措施监控系统包括综合监控系统及安防系统。
综合监控系统包括火灾自动报警子系统、环境与设备监控子系统、电力监控子系统，即：FAS、BAS、SCADA。
6.8.1综合监控（FAS、BAS、SCADA）系统设备监理工作特点和要求A涉及的专业系统多、设备多，在监理人员配备上要求专业性强、知识面广；由于涉及计算机软件开发、计算机网络结构等，监理人员必须既具备计算机信息系统和自动化控制系统的监理知识，又要具备地铁其他机电设备监理知识。
监理组织架构上需符合专业特点。
B综合监控系统涉及的专业接口较多，接口管理复杂，在设计上体现各系统的先进性，在使用上具有可行性和简单性，管理维护上具有简易的操作性，经济上合理性，以及对今后各系统的易拓展性。
故要求系统设备在设计和采购阶段，必须考虑设备的先进性和高性能，人机界面具有可操作性和可维护性，接口管理上具有可拓展性等。
系统专业技术要求高，技术标准高，系统设备制造、施工工艺、技术要求高。
这就要求施工和监理各方要有很高的技术管理水平。
C综合监控系统设备涉及的专业多，施工涉及的行业标准和技术规范多。
D综合监控系统设备安装调试施工关键工序多、质量控制点多。
E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多，受其他专业影响大，故设备变更、安装调试工程变更较多。
F在系统调试阶段，由于综合监控系统所控设备多，牵涉面广，接口复杂，每个车站的信息采集点包括物理点和信息点达几千个。
G组织协调工作量大。
组织协调贯穿于综合监控系统设备工程监理工作的全过程，包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调，各施工标段的进度协调，各设计单位的协调，设计单位与施工单位的协调，施工区与周边关系的协调等等。
数据采集和监控(SCADA)系统
SCADA (Supervisory Control And Data Acquisition)系统即数据采集和监控系统，它是电网调度自动化系统的基础和核心，负责采集和处理电力系统运行中的各种实时和非实时数据，是电网调度中心各种应用软件主要的数据来源。
SCADA 系统包括实时数据采集、数据通信、SCADA 系统支撑平台、前置子系统、后台子系统等。
数据采集包括反映物理过程特征的数据的产生，数据发送、接收和数据处理；监视控制不仅包括对物理过程的直接控制，还包括管理性控制，只下发调控指令，由厂站端或者下级调度人工调控。
通常数据采集装置和控制装置安放在厂站端，与主站端监控系统并不在一起，所以要实现数据采集和直接控制功能需要双向数据通信，普通认为数据采集是信号上行的通信，而直接控制是信号下行的通信。
一个 SCADA 系统通常由一个主站和多个子站(远方终端装置 RTU 或者变电站综合自动化系统) 组成。
主站通常在调度控制中心 (主站端) ，子站安装在变电站或者发电厂(厂站端) ，主站通过远动通道或者广域网实现与子站的通信，完成数据采集和监视控制。
国分为五级调度，主站除接收子站信息，还以数据通信方式接受从下级调度控制中心主站转发来的信息，又向上级调度控制中心主站转发本站的信息。
厂站端是 SCADA 系统的实时数据源，又是进行控制的目的地。
SCADA 所采集的数据包括摹拟量测量 (又称为“遥测”)，状态测点 (又称为“遥信”) 和脉冲累加量 (又称为“遥脉”)。
SCADA 系统的主站分为前置子系统和后台子系统，二者通过局域网相联相互进行通信。
前置子系统主要完成与厂站端及其它调度控制中心的通信，并将获得的数据发送给后台子系统。
后台子系统进行数据处理。
SCADA 把这些最近扫描的已经处理的反映被监视系统状态的数据存储在数据库中。
画面联结数据库，于是画面就直观地给出该系统状态的正确景象。
SCADA 为每一个量测量赋予一个状态和记录数值的变化趋势，当设备处于不正常状态或者运行限值已被超过时通知调度员。
SCADA系统在电力监控中的应用
SCADA系统在电力监控中的应用1. 什么是SCADA系统SCADA（Supervisory Control And Data Acquisition）系统是指在工业控制系统中对过程数据进行实时监测、控制和管理的一种自动化系统。
它由人机界面、远程通信和控制、数据采集与处理等组成，广泛应用于电力、石油、天然气、交通、水利等领域。
2. SCADA系统在电力监控中的作用在电力系统中，SCADA系统扮演着至关重要的角色。
通过与电力设备连接，如发电机、变压器、开关设备等，SCADA可以实时监测各个设备的运行状态，获取电网负荷信息，进行远程操作和控制，提高电力系统的安全性、可靠性和效率。
3. SCADA系统在电力监控中的应用场景3.1 发电厂监控SCADA系统可以实时监测发电机组的运行状态和参数，包括转速、温度、湿度等信息，及时发现故障并采取必要措施。
同时，通过监测发电量和负荷信息，实现对发电厂的优化调度。
3.2 输配电监控SCADA系统可以监测变电站、配电室等设备的运行状态，实时获取线路负荷、开关状态等信息，保障电力输配过程中的安全稳定运行。
通过远程操作功能，可实现对设备的远程控制以及故障快速排除。
3.3 负荷预测与调度利用SCADA系统采集的实时数据和历史数据，结合负荷预测模型进行分析和预测，为电力调度人员提供决策支持。
通过合理调度各个发电机组和负荷侧设备，实现供需平衡，保障电网安全稳定运行。
4. SCADA系统在电力监控中面临的挑战与解决方案4.1 数据安全性挑战随着信息化技术的发展，SCADA系统也面临着数据安全性挑战。
针对这一问题，可以采取加密传输技术、访问控制策略等手段保护数据安全。
4.2 系统可靠性要求在电力系统中，对SCADA系统的高可靠性要求非常高。
为了提高系统的可靠性，可以采取冗余设计、备份机制等措施，确保在关键时刻系统能够正常运行。
4.3 多样化设备兼容性电力系统中涉及到众多不同厂家生产的设备，因此需要考虑如何解决不同设备之间的兼容性问题。
SCADA(电力监控)系统介绍
0.4kV测控、 保护智能单元
0.4kV 智能电表
DC1500V测控 保护单元
35kV测控、后备 保护智能单元
35kV纵差保护 智能单元
跟随所 监控单元
跟随所 智能电表
35kV开关柜单元 35kV 智能电表
35kV 智能电表
牵引降压混合变电所综合自动化系统构成图
杂散电流 监控单元
2013年7月9日
…
3
二、远动系统的功能和优越性 （一）远动系统的功能 1.遥控。调度所对远方变电站的被控对象（如开关等）进行操作。 2.遥测。将变电站的被测对象（如电流、电压等）传送到调度所。
3.遥信。将变电站的被控对象（如开关位置信号等）传送到调度 所。
4.遥调。调度所对远方变电站的被控对象的工作状态和参数（如 变压器的输出电压等）进行调整。 其他管理功能：报表管理、事故回放、故障分析、信息管理、技 能培训等。
2013年7月9日
18
间隔层包括分散安装于供电一次设备中的各种微机保护 测控单元、信息采集设备以及采用硬接点输出的现场设备。 设备包括400V及35kV交流保护测控单元、1500V直流保护 测控单元、变压器温控器、微机测控单元、杂散电流监控单 元、交/直流屏、上网隔离开关、负荷开关等。各厂家的智 能装置由国电南自提供的网络通信服务器进行接口及规约的 转换，实现与变电所综合自动化系统的接口，其它硬接点信 号可由智能测控装置进行采集，并由其实现对接触轨隔离开 关等的控制功能。 网络通信层即为所内通信网络和接口设备，间隔单元通 过所内网络通信层与站级管理层进行数据交换。
控制中心调度系统的局域网络采用双以太网结构，互为 热备用。网络结构采用总线型结构，配置以太网交换机 。
网络采用国际标准化的、成熟、可靠、通用性强的 TCP/IP网络协议。
电力监控(SCADA)系统
电力监控(SCADA)系统1.6.10.7电力监控（SCADA）系统负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。

6.8 综合监控系统工程重特点点难点及措施监控系统包括综合监控系统及安防系统。
综合监控系统包括火灾自动报警子系统、环境与设备监控子系统、电力监控子系统，即：FAS、BAS、SCADA。
6.8.1综合监控（FAS、BAS、SCADA）系统设备监理工作特点和要求A涉及的专业系统多、设备多，在监理人员配备上要求专业性强、知识面广；由于涉及计算机软件开发、计算机网络结构等，监理人员必须既具备计算机信息系统和自动化控制系统的监理知识，又要具备地铁其他机电设备监理知识。
监理组织架构上需符合专业特点。
B综合监控系统涉及的专业接口较多，接口管理复杂，在设计上体现各系统的先进性，在使用上具有可行性和简单性，管理维护上具有简易的操作性，经济上合理性，以及对今后各系统的易拓展性。
故要求系统设备在设计和采购阶段，必须考虑设备的先进性和高性能，人机界面具有可操作性和可维护性，接口管理上具有可拓展性等。
系统专业技术要求高，技术标准高，系统设备制造、施工工艺、技术要求高。
这就要求施工和监理各方要有很高的技术管理水平。
C综合监控系统设备涉及的专业多，施工涉及的行业标准和技术规范多。
D综合监控系统设备安装调试施工关键工序多、质量控制点多。
E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多，受其他专业影响大，故设备变更、安装调试工程变更较多。
F在系统调试阶段，由于综合监控系统所控设备多，牵涉面广，接口复杂，每个车站的信息采集点包括物理点和信息点达几千个。
G组织协调工作量大。
组织协调贯穿于综合监控系统设备工程监理工作的全过程，包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调，各施工标段的进度协调，各设计单位的协调，设计单位与施工单位的协调，施工区与周边关系的协调等等。
