1变电站简介
变电站工程简介
1、封闭式组合电器
• 把电气设备封装 在金属外壳内， 并充装相应的绝 缘介质（一般为 SF6气体）以提 高电气设备对外 壳的绝缘强度， 这种设备叫做金 属封闭式组合电 器，简称GIS。
（1）GIS的主要特点
• 节省占地和空间，运 行安全可靠，电气性 能良好，检修周期长， 维护方便，无噪声、 静电感应和无线电干 扰，安全环保。但对 SF6的纯度和水分含 量要求严格，金属耗 量大，造价高。主要 用于110kV及以上高 压电气。
施工方案，一方面要看出其中的问题，另一 方可能从中受益，得到你以前不知道的东 西。 4、多去施工现场看看，只要用心会发现一些 违章现象。 5、接地施工是最容易出问题工序。 6、熟悉标控设备指用于监测、控制、保护的二次设备， 现在基本上都通过微机完成，监测的是运行参数， 控制的是各种操作，保护的是设备及设施，如主 变保护、母线保护、线路保护等。主控设备安装 在继保室，通过通信网络实现遥控、遥测、遥信。 站内网络一般为以太网，站外通信一般
为光纤通信，智能化变电站站内也为光纤通 信。 直流装置主要有整流、充电、馈电及蓄 电池组成，实现直流电源供给，并配置逆 变设备作为应急电源。 蓄电池安装后要进行充放电试验，施工 单位提供充放电记录；蓄电池室的电气设 备需用防爆型的。所有二次设备的调试应 有记录，调试单位提供调试报告。
变电站工程简介
电气监理人员培训资料
一、变电站的作用
• 变电站的主要作用是把不同电压等 级的电网连接起来，并通过输电线 路完成电能的输送、分配任务。一 般来讲，发电厂发出的电能经过升 压变电站升压后送到电网，电网把 电能送到目的地后，通过降压站降 压后分配到用户。
二、变电站的基本布置
• 现在变电站基本上都采用典型设计 方案，其特点是结构紧凑、布局合 理、节省用地。一个220kV变电站 一般有一下主要建构筑物组成： • 1、220kV配电装置室（也有部分 站将220kV配电装置布置于室外）， 将220kV配电设备安装于其内；
变电站知识

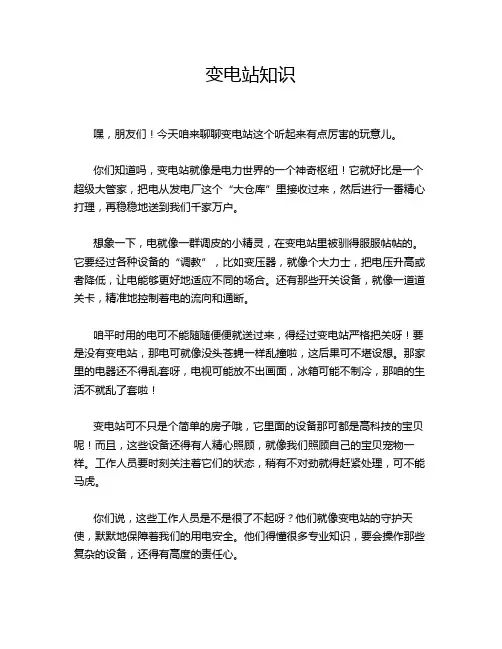

变电站知识嘿，朋友们！今天咱来聊聊变电站这个听起来有点厉害的玩意儿。
你们知道吗，变电站就像是电力世界的一个神奇枢纽！它就好比是一个超级大管家，把电从发电厂这个“大仓库”里接收过来，然后进行一番精心打理，再稳稳地送到我们千家万户。
想象一下，电就像一群调皮的小精灵，在变电站里被驯得服服帖帖的。
它要经过各种设备的“调教”，比如变压器，就像个大力士，把电压升高或者降低，让电能够更好地适应不同的场合。
还有那些开关设备，就像一道道关卡，精准地控制着电的流向和通断。
咱平时用的电可不能随随便便就送过来，得经过变电站严格把关呀！要是没有变电站，那电可就像没头苍蝇一样乱撞啦，这后果可不堪设想。
那家里的电器还不得乱套呀，电视可能放不出画面，冰箱可能不制冷，那咱的生活不就乱了套啦！变电站可不只是个简单的房子哦，它里面的设备那可都是高科技的宝贝呢！而且，这些设备还得有人精心照顾，就像我们照顾自己的宝贝宠物一样。
工作人员要时刻关注着它们的状态，稍有不对劲就得赶紧处理，可不能马虎。
你们说，这些工作人员是不是很了不起呀？他们就像变电站的守护天使，默默地保障着我们的用电安全。
他们得懂很多专业知识，要会操作那些复杂的设备，还得有高度的责任心。
我有时候就想啊，我们每天能舒舒服服地在家里用电，真得感谢这些变电站和工作人员呀！他们在背后默默地付出，让我们的生活变得如此便利。
所以呀，大家以后可别小看了变电站哦！它虽然不常在我们眼前出现，但却是我们生活中不可或缺的重要角色呢！它就像一个低调的英雄，默默地为我们服务着。
咱可得好好珍惜这来之不易的电，节约用电，别浪费了变电站和工作人员们的辛勤劳动成果呀！怎么样，是不是觉得变电站很神奇呢？是不是对它有了更深的了解和认识呢？。
变电站知识介绍
变电站变电站变电站，改变的场所。
为了把发出来的到较远的地址，必需把电压升高，变成高压电，到用户周围再按需要把电压降低，这种起落电压的工作靠变电站来完成。
变电站的要紧设备是和变压器。
按规模大小不同，称为、配电室等。

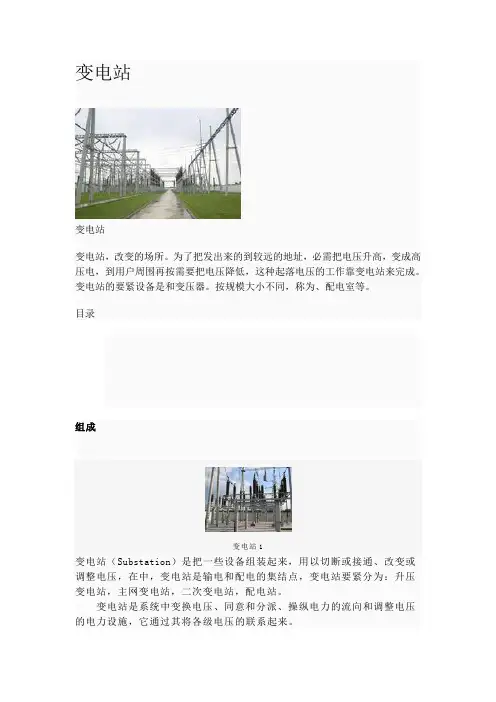

目录组成变电站1变电站（Substation）是把一些设备组装起来，用以切断或接通、改变或调整电压，在中，变电站是输电和配电的集结点，变电站要紧分为：升压变电站，主网变电站，二次变电站，配电站。
变电站是系统中变换电压、同意和分派、操纵电力的流向和调整电压的电力设施，它通过其将各级电压的联系起来。
变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，聚集电流的，计量和操纵用互感器、仪表、装置和防雷爱惜装置、调度通信装置等，有的变电站还有设备。
变电站的要紧设备和连接方式，按其功能不同而有不同。
工作原理变压器是变电站的要紧设备，分为、三绕组变压器和自耦变压器即高变电站2、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。
电压高低与绕组匝数成正比，电流那么与绕组匝数成反比。
变压器按其作用可分为升压变压器和。
前者用于电力系统送端变电站，后者用于受端变电站。
变压器的电压需与电力系统的电压相适应。
为了在不同情形下维持合格的电压有时需要切换变压器的分接头。
按分接头切换方式变压器有带负荷和无负荷无载调压变压器。
有载调压变压器要紧用于受端变电站。
电压互感器和。
它们的工作原理和变压器相似，它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电爱惜及操纵设备的低电压和。
在额定运行情形下电压互感器为l00V，电流互感器二次电流为5A或1A。
电流互感器的二次绕组常常与负荷相连近于短路,请注意:绝不能让其开路，不然将因高电压而危及设备和人身平安或使电流互感器烧毁。
开关设备。
它包括、隔离开关、负荷开关、高压熔断器等变压器都是断开和合上电路的设备。
变电站概述

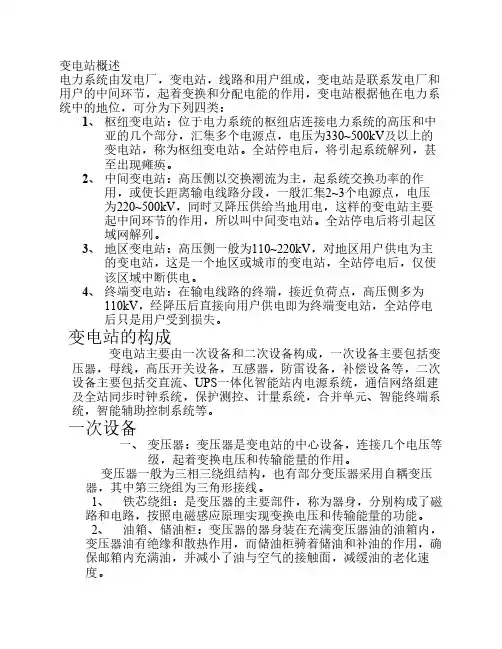

变电站概述电力系统由发电厂，变电站，线路和用户组成，变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，变电站根据他在电力系统中的地位，可分为下列四类：1、枢纽变电站：位于电力系统的枢纽店连接电力系统的高压和中亚的几个部分，汇集多个电源点，电压为330~500kV及以上的变电站，称为枢纽变电站。
全站停电后，将引起系统解列，甚至出现瘫痪。
2、中间变电站：高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源点，电压为220~500kV，同时又降压供给当地用电，这样的变电站主要起中间环节的作用，所以叫中间变电站。
全站停电后将引起区域网解列。
3、地区变电站：高压侧一般为110~220kV，对地区用户供电为主的变电站，这是一个地区或城市的变电站，全站停电后，仅使该区域中断供电。
4、终端变电站：在输电线路的终端，接近负荷点，高压侧多为110kV，经降压后直接向用户供电即为终端变电站，全站停电后只是用户受到损失。
变电站的构成变电站主要由一次设备和二次设备构成，一次设备主要包括变压器，母线，高压开关设备，互感器，防雷设备，补偿设备等，二次设备主要包括交直流、UPS一体化智能站内电源系统，通信网络组建及全站同步时钟系统，保护测控、计量系统，合并单元、智能终端系统，智能辅助控制系统等。
一次设备一、变压器：变压器是变电站的中心设备，连接几个电压等级，起着变换电压和传输能量的作用。
变压器一般为三相三绕组结构，也有部分变压器采用自耦变压器，其中第三绕组为三角形接线。
1、铁芯绕组：是变压器的主要部件，称为器身，分别构成了磁路和电路，按照电磁感应原理实现变换电压和传输能量的功能。
2、油箱、储油柜：变压器的器身装在充满变压器油的油箱内，变压器油有绝缘和散热作用，而储油柜骑着储油和补油的作用，确保邮箱内充满油，并减小了油与空气的接触面，减缓油的老化速度。
3、绝缘套管：变压器绕组的引出线从油箱内部引导箱外时必须经过绝缘套管，使引线与邮箱绝缘，绝缘套管主要由中心导电杆和瓷套组成，其结构主要取决于电压等级，10~35kV一般用空心充气套管，60kV采用瓷质冲油套管，110kV及以上采用电容式冲油套管，绝缘套管不但起着绝缘作用，二期负担着固定引线的作用。
变配电站简介共15页
变电站与建筑物的间距
根据环保部门要求，一般是： 做好防电磁辐射的屏蔽防护措施，变电站建筑的大门
不能朝向住宅楼方向开启； 箱式变电站与住宅楼的距离不得小于5米； 10KV-35KV变电站的主变电方向与住宅楼的间距应大
于12米，其他方向大于8米； 35KV以上变电站的主变电方向与住宅楼的间距应大于
低压供电
电压等级
电压等级
住宅项目
公建项目
220V 380V
一般情况
单相受电设备总 容量10KW及以下
用电负荷单相9KW 及以上，或者有 三相用电设备
单一制电价，总 容量350KW及以下； 两部制电价，总 容量150KW及以下
高压供电
电压等级
供电电压等级
用户受电变压器总容量
10KV
250～6300KVA
35KV
6300～40000KVA
110KV
40000KVA以上
容量配置
容量配置
容量上限
住宅项目
Ⅲ型站
Ⅳ型站
公建项目
单个变压VA
整个变电站
800×2 =1600KVA
1000×2 =2000KVA
2000×4 =8000KVA
变电站位置的选择
近负荷中心。 进出线方便。 接近电源侧。 设备吊装运输方便。 不应设在剧烈震动的场所。 不应设在多尘、水雾、有腐蚀气体的场所。 不应设在厕所、浴室等经常积水的正下方或相邻。 不应设在地势低洼和可能积水的场所。 不应设在有爆炸危险的场所附近。 当设置于地下室时，不宜设在最底层。
变配电站简介
变配电站简介
目录
名词解释 用电指标 电压等级 容量配置 变电站位置的选择 变电站与建筑物的间距 负荷等级 用电负荷特征
什么是变电站

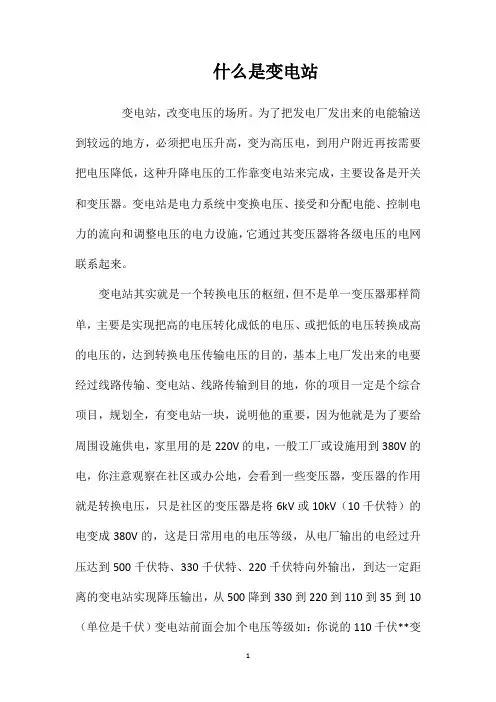

什么是变电站变电站，改变电压的场所。
为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成，主要设备是开关和变压器。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
变电站其实就是一个转换电压的枢纽，但不是单一变压器那样简单，主要是实现把高的电压转化成低的电压、或把低的电压转换成高的电压的，达到转换电压传输电压的目的，基本上电厂发出来的电要经过线路传输、变电站、线路传输到目的地，你的项目一定是个综合项目，规划全，有变电站一块，说明他的重要，因为他就是为了要给周围设施供电，家里用的是220V的电，一般工厂或设施用到380V的电，你注意观察在社区或办公地，会看到一些变压器，变压器的作用就是转换电压，只是社区的变压器是将6kV或10kV（10千伏特）的电变成380V的，这是日常用电的电压等级，从电厂输出的电经过升压达到500千伏特、330千伏特、220千伏特向外输出，到达一定距离的变电站实现降压输出，从500降到330到220到110到35到10（单位是千伏）变电站前面会加个电压等级如：你说的110千伏**变电站，他的命名110是代表电源侧的（来电方）的电压等级，万目前国内500、330、220、都是主要的枢纽变电站，电压也高越代表技术越成熟，电在传输的过程中损耗少，一个终极枢纽变电站，来电后经过变压，以500万伏为例，变电站变压后输出好几条330，或220 的主要线路，组建成好几座的330和220的枢纽变电站，这些电压等级的变电站在国内以至于国外都是主要变电站（一个失电会导致电网大面积瘫痪）220一下以（63）110千伏变电站为主，向下有（20）35kV 变电站，35的变电输出基本就是10或6千伏的线路了。
变电站的主要设备就是变压器，有升压的也有降压的，变电站属于危险控制单位，也是军事打击单位，意义很大。
变电站介绍稿
变电站介绍稿变电站，你知道是啥玩意儿不？这可不是个简单的东西，就像是一个超级大的能量转换中心，默默地在我们的生活背后发挥着巨大的作用呢。
咱就把电想象成一群勤劳的小蚂蚁，从发电厂这个大巢穴出发，要跑到我们每家每户去干活儿。
可是发电厂离我们家那么远，这些小蚂蚁跑着跑着就没力气了呀。
这时候，变电站就像一个个中途休息站，小蚂蚁们在这里歇一歇，补充补充能量，然后再精神抖擞地继续往我们家跑。
变电站的样子可有点特别呢。
它有好多高大的设备，就像一群巨人站在那儿守护着能量的转换。
那些变压器啊，就像是神奇的魔法师，进来的电是一种模样，经过它的魔法棒一挥，就变成了另外一种模样。
这电进去的时候可能是高压电，电压高得就像要冲上云霄的火箭，那要是直接到我们家里，那还得了，家里的电器不得全都炸了呀？所以变压器这个魔法师就把电压变得低一些，变成适合我们家里使用的电，就像把那股冲劲儿很大的水流变成了温柔的小溪，慢慢地流进我们家里的电器里，让电器能好好工作。
我有一次去变电站附近，哎呀，那感觉可奇妙了。
远远看去，变电站就像一个神秘的城堡，周围有好多围栏围着。
我当时就在想，这里面肯定有很多不为人知的秘密。
走近了一些，能听到一些轻微的嗡嗡声，就像是这些设备在小声地交谈，互相商量着怎么把电分配得妥妥当当的。
站在那儿，我就觉得这个变电站好伟大啊，虽然它看起来普普通通的，没有那些高楼大厦那么光鲜亮丽，可是要是没有它，我们的生活可就全乱套了。
变电站里面的设备可复杂了。
各种线路就像蜘蛛网一样，密密麻麻的。
不过可别小瞧这些线路，每一根都有它的作用，就像我们身体里的血管一样，哪一根出了问题都不行。
这些线路把不同的设备连接起来，电就在这个复杂的网络里穿梭着，进行着各种转换和分配。
你知道吗？变电站的工作人员那可都是高手啊。
他们就像一群技艺高超的医生，每天都要检查这些设备的健康状况。
那些设备要是生病了，他们一眼就能看出来，然后迅速地把病治好。
因为要是设备出了故障，那电就不能正常地被转换和传输了，就像我们身体里的某个器官不工作了，整个人就会生病一样。
变电站简介(全部一次、二次设备)
超高压远距离输电网：电压等级为330kV~500kV的网络， 其主要任务
是把远处发电厂生产的电能输送到负荷中心， 同时还联系若干区域电
力网形成跨省、跨地区的大型电力 系统。
3、用户
一级用户（负荷）； 突然停电会给用户造成重大经济损失设备损坏或 人 员伤亡的用户。如；大型矿山、大型钢铁厂等等。对一 级用户必须
SF6断路器类型
“Y”布置
“T”布置
“I”布置
SF6断路器类型
落 地 罐 式
真空断路器
真空断路器是在高度真空中灭弧。 优点：是可以频繁操作，维护工
作量小，体积小等。 真空断路器用于灭弧的动、静触头封在真空泡 内，利用真空作为绝缘 介质和灭弧介质，因而带来了其它类型断路
器无法比拟的优点。 用途：电压等级较低（3～35KV）要求频繁操
（4）企业变电站：工矿企业专用变电站，电压一般为110KV， 中大企
业多为220KV。全所停电，引起该企业停电。
（5）终端变电站：在输电线路的终端，直接向用户供电，电压 多为 110KV。全所停电，引起用户停电。 （6）开关站：无变压器，只起汇集、分配电能的作用，电压为 10KV。 （7）其他行业用处的专业性的变电站，如：冶炼行业用 的整流型变电
某220kV变电站SFSZ9-220/120000主变压器 ，主变压器在输变电网
络中承担变换电压等级的作用，利用电磁感应的原理来改变交流电压， 升压变压器将低电压变换成能远距离输送的高电压，降压变压器 将高
电压变换成各级用户所需的低电压。
（2）母线 220kV母线 型号 LGJ-300/20 ，母线将各个电气间隔共同连接，其作 用是汇集、分配和传送电能，使停送电操 作灵活，并可方便母线上所
切断短路电流。
变电所简介总结范文
一、概述变电所，作为电力系统的重要组成部分，承担着将高压电能转换为低压电能，以供应各类用户的重要职责。
在我国电力事业中，变电所的建设与运行直接关系到国家能源安全和民生福祉。
以下是关于变电所的简介总结。
二、变电所的定义与作用变电所，又称变电站，是指将高压电能通过变压器降压后，再供给用户使用的电力设施。
其主要作用如下：1. 降压：将高压电能转换为低压电能，满足用户用电需求。
2. 调节：通过调整变压器输出电压，使电力系统稳定运行。
3. 配电：将降压后的电能分配至各个用户，确保电力供应。
4. 保护：对电力系统进行实时监控，及时发现并处理故障，保障电力系统安全稳定运行。
三、变电所的分类根据电压等级，变电所可分为以下几类：1. 高压变电所：电压等级在220kV及以下。
2. 降压变电所：电压等级在110kV及以下。
3. 配电变电所：电压等级在10kV及以下。
四、变电所的主要设备1. 变压器：将高压电能转换为低压电能的核心设备。
2. 断路器：在电力系统中，起到切断或接通电路的作用。
3. 隔离开关：用于隔离电路，保证操作安全。
4. 电流互感器、电压互感器：用于测量电流、电压，为保护、监控提供数据。
5. 保护装置：如继电保护、自动装置等，用于监测电力系统运行状态，及时发现并处理故障。
五、变电所的管理与维护1. 严格执行国家相关法律法规，确保电力系统安全稳定运行。
2. 定期对变电所设备进行检查、维护，确保设备正常运行。
3. 加强员工培训，提高员工安全意识、业务水平。
4. 建立健全应急预案，提高应对突发事件的能力。
六、总结变电所在电力系统中扮演着举足轻重的角色，其建设与运行直接关系到国家能源安全和民生福祉。
通过不断优化变电所的设备、技术和管理，提高电力系统的安全稳定运行水平，为我国经济社会发展提供有力保障。
1变电站接收流程
1变电站接收流程变电站是电能传输和配电的重要环节，起着对电能质量的调整和优化的作用。
接收是指供电公司将输送来的高压电能通过变压器将其调整为适合用户使用的低电压电能，并通过相应的开关设备进行分配给各个用户。
本文将详细介绍变电站的接收流程。
1.规划与设计阶段在规划与设计阶段，供电公司会对变电站的位置、容量等进行规划，并根据实际需求设计变电站的设备和组织结构。
同时，还需要对供电线路进行测量和勘察，确定原电压、负载情况等。
这些数据将作为后续接收流程的基础。
2.施工与安装阶段根据规划与设计的要求，供电公司会进行变电站的施工与安装。
这个阶段主要包括以下几个步骤：（1）场地准备：包括清理、平整和围墙搭建等。
（2）设备安装：包括大型变压器、开关设备、继电保护设备的安装等。
（3）配电线路敷设：将供电线路从输电线路引入变电站，并开始敷设配电线路。
3.调试阶段在施工与安装完成后，供电公司会对变电站进行调试。
调试主要包括：（1）设备调试：对变压器、开关设备、继电保护设备等进行检查和调试，确保其正常运行和保护功能的可靠性。
（2）配电线路调试：对供电线路进行连通性测试，确保电力传输的正常进行。
4.检查与试运行阶段在调试完成后，供电公司会进行全面检查和试运行。
这个阶段主要包括：（1）全面检查：对整个变电站的设备、配电线路等进行检查，确保无漏电、漏油、漏水等现象。
（2）试运行：将变电站连接到供电网络中，进行一段时间的试运行，观察电网负荷情况、设备运行稳定性等。
同时还会进行设备的额定负载测试，确保其能够在额定负荷下正常运行。
5.正式接收与运营阶段在检查与试运行阶段通过后，变电站正式接收并投入运营。
这个阶段主要包括以下几个步骤：（1）测试投入使用：将变电站连接到供电网络中正式投入使用，并进行一段时间的监测和测试，确保其正常运行和供电质量。
（2）登记与验收：供电公司会对变电站进行登记和验收，包括工程交接、检测报告的归档等。
（3）运维与管理：供电公司将对变电站进行日常运维与管理，包括设备检修、巡检、故障排除和安全管理等，确保供电的可靠性和安全性。
智能变电站介绍范文
智能变电站介绍范文
智能变电站是指基于最新的智能技术，应用于配电站、变电站、变压
器站等，采用新型配电和调度设备，提供安全、高效、稳定的电力供应的
一种变电站。
它是由变电站设备、动力运行控制系统、安全自动装置和电
能质量监控系统组成的全自动智能变电站。
智能变电站主要分为三大类，分别是自动控制变电站、清晰控制变电站、智能控制变电站。
自动控制变电站是采用机械、电子设备、真空技术
及其他类似技术等组成自动控制系统，实现变电站的自动控制，当变电站
内发生故障后，可以自动进行故障处理的变电站。
清晰控制变电站是将变
电站的电气参数和控制电路信号按一定的信号规格通过数字技术进行采集
和处理，自动采集变电站的电气参数，实现变电站的自动控制，以及实时
监控变电站运行情况的变电站。
智能控制变电站是指将变电站的电气参数、控制电路信号和智能设备信号进行采集和处理，利用计算机及其他智能技术，实现变电站自动运行控制，从而实现智能化变电站管理。
变电站是干什么的
变电站是干什么的
变电站是指电力系统中对电压和电流进行变换，接受电能及分
配电能的场所。
在发电厂内的变电站是升压变电站，其作用是将发
电机发出的电能升压后馈送到高压电网中。
分类
(1)一类变电站。
是指交流特高压站，核电、大型能源基地（300万kw及以上）外送及跨大区（华北、华中、华东、东北、
西北）联络750/500/330kV变电站。
(2)二类变电站。
是指除一类变电站以外的其他，
750/500/330kV变电站，电厂外送变电站（100万kW及以上、300万kW以下）及跨省联络220kV变电站，主变压器或母线停运、开关拒动造成四级及以上电网事件的变电站。
(3)三类变电站。
是指除二类以外的220kV变电站，电厂外送变电站（30万kW及以上、100万kW以下），主变压器或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接
供电的变电站。
(4)四类变电站。
是指除一、二、三类以外的35kV及以上变电站。
变电站概述
变电站概述
变电站是电力系统的重要组成部分，是联系发电厂和用户的中间环节，起着变换和分配电能的作用，直接影响整个电力系统的安全与经济运行。
电气主接线是变电站设计的首要任务，也是构成电力系统的重要环节。
电气主接线的拟订直接关系着全站电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
根据《电力系统技术规程》中的有关部分，特别是：
第1.0.2条：系统设计应在国家计划经济的指导下，在审议后的中期、长期电力规划的基础上，从电力系统整体出发，进一步研究提出系统设计的具体方案；应合理利用能源，合理布局电源和网络，使发、输、变电及无功建设配套协调，并为系统的继电保护设计，系统自动装置设计及下一级电压的系统等创造条件。
设计方案应技术先进、过度方便、运行灵活、切实可行，以经济、可靠、质量合格和充足的电能来满足国民经济各部门与人民生活不断增长的需要。
第1.0.6条：系统设计的设计水平可为今后第五年至第十年的某一年，并应对过度年进行研究（五年内逐年研究），远景水平可为第10～15年的某一年，且宜与国民经济计划的年份相一致。
系统设计经审查后，2～3年进行编制，但有重大变化时，应及时修改。
变电站一次设备介绍
7 Part
基本概念：一种能释放过电压能量、限制过电压幅值的设备。当过电压出现时，避雷器两端子间的电压不超过 规定值，使电气设备免受过电压损坏；过电压作用后，又能使系统迅速恢复正常状态。
变电站一次设备（主要）
1
电气一次接线图简介
2
变压器（主变）
CONTENTS
目录
3
断路器
4
隔离开关和接地开关
5
互感器（PT、CT）
6
站用变（接地变）
7
避雷器
8
电容器组、电抗器（消弧 线圈）
9
配电装置室（高压室）
10 继电保护室
11 通信室及其它
12 GIS/HIGS设备
1 Part
电气接线图：使用电气系统标准图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图。 可分为：一次接线图和二次接线图。
2、电压互感器（PT）：将高电压变成低电压的互感器。在正常使用情况下，其比差和角差都应在允许范围内。
分类： （1）、按绕组数目分：①、双绕组；②、三绕组。 （2）、按绝缘介质分：①、干式；②、浇筑式；③、油浸式；④、气体式。 （3）、按工作原理分：①、电磁式；②、电容式；③、电子式。
特点： （1）、电压互感器一次绕组并联在电力线路中，匝数较多，而二次绕组与测量仪表或继电器电压线圈并联，
作人员的安全。 （3）、有足够的动热稳定、机械强度、绝缘强度。 （4）、跳、合闸时的同期要好，要有最佳的跳合闸速度，以尽可能降低操作过电压。 （5）、应结构简单动作可靠。 （6）、带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。外式
变电站概述ppt课件
精选ppt课件2021
21
第三章 变电站的电源系统
变电站作为一个庞大而复杂的电气设备的结合体，它 自身也是一个重要的负荷，这就是我们所说的所用电。变 电站的所用电，分为交流和直流两个独立的系统。
3.1站用交流系统
ห้องสมุดไป่ตู้ 3.1.1交流负荷
变电站的交流负荷也可以大致分为两个部分：人员用电和 设备用电。人员用电，主要指值班人员的生活用电、主控 楼的照明和空调、室外照明、室外维修电源等。设备用电， 主要指开关设备（断路器、隔离开关等）配置的电动机构 的电机用电、变压器冷却系统、配电室温控系统等。
精选ppt课件2021
12
母线与水管的比较
精选ppt课件2021
13
1.5开关站
没有变压器的“变电站”叫做开关站，它只有一个电压等 级。它的结构类似于我们家里的小配电箱：电能通过一个 额定电流很大的总开关进来，然后经过很多小开关分别输 出到客厅、卧室、厨房等等，这些小开关的分/合相互独 立。显然，它只有电能分配的作用，最常见的开关站是市 区的10kV开闭所。
如此一来，整个电力系统的拓扑结构和“网”是非常类似 的：输电线路就是“线”，变电站就是“节点”，一个 “网眼”上的变电站和线路则形成了我们常说的“环网”。
变电站的建设依据：容载比、强化电网结构
精选ppt课件2021
7
图1-电网规划图
精选ppt课件2021
8
1.4变电站的作用 降压和电能的分配是变电站的主要功能。 降压：变压器实现 电能分配：母线实现
精选ppt课件2021
14
图3-10kV开闭所主接线示意图
精选ppt课件2021
15
第二章 变电站的构成
从电气技术的角度来讲，变电站由一次设备和二次设备组 成。这个说法非常笼统，也非常抽象。从工程和实践的的 角度来讲，变电站有以下几个部分组成：
课件1-变电站简介
三、变电所的类型
• 1.枢纽变电所：位于电力系统的枢纽点，连接电力系统高 压和中压的几个部分，汇集多个电源，电压为330-500kV 。 全所停电后，将引起系统解列，甚至出现瘫痪。
• 2.中间变电所：高压侧以交换潮流为主，或使长距离输电 线分段，电压为220-330kV，同时有降压供给当地用电。 全所停电后，将引起区域网络解列。
•
2、电压互感器和电流互感器。它们的工作原理和变
压器相似，它们把高电压设备和母线的ቤተ መጻሕፍቲ ባይዱ行电压、大电流
即设备和母线的负荷或短路电流按规定比例变成测量仪表、
继电保护及控制设备的低电压和小电流。在额定运行情况
下电压互感器二次电压为l00V，电流互感器二次电流为5A
或1A。电流互感器的二次绕组经常与负荷相连近于短路,
• 3.地区变电所：高压侧电压110-220kV，对地区用户供电 为主。全所停电后，仅该地区中断供电。
• 4.终端变电所 ：在输电线路的终端，接近负荷点，高压侧 电压35-110kV，将压后直接供给用户。全所停电后，只 是用户受损失。
四、变电站工作原理
• 1、变压器是变电站的主要设备，分为双绕组变压器、 三绕组变压器和自耦变压器，电压高低与绕组匝数成正比， 电流则与绕组匝数成反比。
课件1-变电站简介
110KV变电站概述
• 一、变电站在电力系统中的作用
• 变电站是电力系统中变换电压、接受和 分配电能、控制电力的流向和调整电压的 电力设施，它通过其变压器将各级电压的 电网联系起来。
二、变电站组成
• 变电站是把一些设备组装起来，用以 切断或接通、改变或者调整电压，在电力 系统中，变电站是输电和配电的集结点， 变电站的设备有变压器 、开闭电路的开关 设备，汇集电流的母线，计量和控制用互 感器、仪表、继电保护装置和防雷保护装 置、调度通信装置等，有的变电站还有无 功补偿设备。
变电站概述
变电站概述电力系统由发电厂，变电站，线路和用户组成，变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，变电站根据他在电力系统中的地位，可分为下列四类：1、枢纽变电站：位于电力系统的枢纽店连接电力系统的高压和中亚的几个部分，汇集多个电源点，电压为330~500kV及以上的变电站，称为枢纽变电站。
全站停电后，将引起系统解列，甚至出现瘫痪。
2、中间变电站：高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源点，电压为220~500kV，同时又降压供给当地用电，这样的变电站主要起中间环节的作用，所以叫中间变电站。
全站停电后将引起区域网解列。
3、地区变电站：高压侧一般为110~220kV，对地区用户供电为主的变电站，这是一个地区或城市的变电站，全站停电后，仅使该区域中断供电。
4、终端变电站：在输电线路的终端，接近负荷点，高压侧多为110kV，经降压后直接向用户供电即为终端变电站，全站停电后只是用户受到损失。
变电站的构成变电站主要由一次设备和二次设备构成，一次设备主要包括变压器，母线，高压开关设备，互感器，防雷设备，补偿设备等，二次设备主要包括交直流、UPS一体化智能站内电源系统，通信网络组建及全站同步时钟系统，保护测控、计量系统，合并单元、智能终端系统，智能辅助控制系统等。
一次设备一、变压器：变压器是变电站的中心设备，连接几个电压等级，起着变换电压和传输能量的作用。
变压器一般为三相三绕组结构，也有部分变压器采用自耦变压器，其中第三绕组为三角形接线。
1、铁芯绕组：是变压器的主要部件，称为器身，分别构成了磁路和电路，按照电磁感应原理实现变换电压和传输能量的功能。
2、油箱、储油柜：变压器的器身装在充满变压器油的油箱内，变压器油有绝缘和散热作用，而储油柜骑着储油和补油的作用，确保邮箱内充满油，并减小了油与空气的接触面，减缓油的老化速度。
3、绝缘套管：变压器绕组的引出线从油箱内部引导箱外时必须经过绝缘套管，使引线与邮箱绝缘，绝缘套管主要由中心导电杆和瓷套组成，其结构主要取决于电压等级，10~35kV一般用空心充气套管，60kV采用瓷质冲油套管，110kV及以上采用电容式冲油套管，绝缘套管不但起着绝缘作用，二期负担着固定引线的作用。
变电站简介
110KV彭公变电站简介
110KV彭公变电站位于长武县地掌乡南峪村，2009年开工建设，于2011年3月竣工投运，主要负担着陕西正通煤业高家堡煤矿和罗峪变电站的供电任务，年供电量达3亿KWH。
本站电源由甘肃长庆桥变电站引入，可与110KV罗峪变电站、110KV亭口变电站、110KV长庆桥变电站构成四角环网体系，是咸阳北部电网的核心力量。
本期按开关站建设，只有110KV一个电压等级，母线为单母分段设计，110KV进出线4回，其中1113彭长线为主供电源，1112彭罗线与罗峪变电站连接，1150彭高I线、1151彭高II线与110KV高家堡煤矿变相连接，站用变电源为10KV外接农网，容量为50KV A，一次设备采用河南平高集团的LW35-126户外开关和江苏如皋的GW4（A)-126DW 1250A户外隔离刀闸，PT （JDQXF6-110GYW3）、CT (LVQB6-110GYW3)为大连北方互感器集团有限公司户外防污型产品，二次保护装置采用北京四方和江苏金智的综合自动化保护装置，光钎差动、零序保护作为进出线主保护，微机监控系统为江苏金智的IPACS5000变电站综合自动化系统，五防系统为西安奥拓的ATFW微机防误操作闭锁系统。
目前本站共有5人，其中站长1名，值班员4名，平均年龄38岁。
均具备高级工技能。
110KV彭公变电站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
2、电压互感器和电流互感器。它们的工作原理和变
压器相似，它们把高电压设备和母线的运行电压、大电流
即设备和母线的负荷或短路电流按规定比例变成测量仪表、
继电保护及控制设备的低电压和小电流。在额定运行情况
下电压互感器二次电压为l00V，电流互感器二次电流为5A
或1A。电流互感器的二次绕组经常与负荷相连近于短路,
次重合 • 2、备用电源自动投入装置 • （1）、定义：备用电源自动投入装置就是当工作电源因
故障断开后，能自动且迅速地将备用电源投入工作或将用 户切换到备用电源上去，使用户不致于停电的一种装置。
• （2）、分类：明备和暗备
• 3、按频减负荷装置：自动调频装置是通过 调节系统中并列发电机组的出力，使系统 的有功功率主动跟随负荷功率的变化而变 化，从而维持有功功率的相对平衡，
•
4、隔离开关的主要作用是在设备或线路检修时隔离
电压，以保证安全。它不能断开负荷电流和短路电流，应
与断路器配合使用。在停电时应先拉断路器后拉隔离开关，
送电时应先合隔离开关后合断路器。如果误操作将引起设 备损坏和人身伤亡。
•
5、负荷开关能在正常运行时断开负荷电流
变电所所配保护及自动装置
• 一、主变所配保护 • 1、主保护为差动保护 差动速断 • 2、高后备保护 复压过流 • 3、非电量保护 气体（瓦斯） • 二、母线保护配置 • 1、充电保护 • 2、母线差动保护 • 3、母线后备保护
请注意:绝不能让其开路，否则将因高电压而危及设备和
人身安全或使电流互感器烧毁。
•
变电站工作原理
• 3、开关设备包括断路器、隔离开关、负荷开关、高压 熔断器等都是断开和合上电路的设备。断路器在电力系统
正常运行情况下用来合上和断开电路；故障时在继电保护
装置控制下自动把故障设备和线路断开，还可以有自动重 合闸功能。在我国，220kV以上变电站使用较多的是空气 断路器和六氟化硫断路器。
110KV变电站Βιβλιοθήκη 述• 一、变电站在电力系统中的作用
• 变电站是电力系统中变换电压、接受和 分配电能、控制电力的流向和调整电压的 电力设施，它通过其变压器将各级电压的 电网联系起来。
二、变电站组成
• 变电站是把一些设备组装起来，用以 切断或接通、改变或者调整电压，在电力 系统中，变电站是输电和配电的集结点， 变电站的设备有变压器 、开闭电路的开关 设备，汇集电流的母线，计量和控制用互 感器、仪表、继电保护装置和防雷保护装 置、调度通信装置等，有的变电站还有无 功补偿设备。
三、变电所的类型
• 1.枢纽变电所：位于电力系统的枢纽点，连接电力系统高 压和中压的几个部分，汇集多个电源，电压为330-500kV 。 全所停电后，将引起系统解列，甚至出现瘫痪。
• 2.中间变电所：高压侧以交换潮流为主，或使长距离输电 线分段，电压为220-330kV，同时有降压供给当地用电。 全所停电后，将引起区域网络解列。
三、线路保护配置
• 1、110KV线路：差动、过电流 • 2、10、35KV线路：三段式电流保护
三、变电所自动装置
• 1、输电线路自动重合闸装置 • （1）、定义：当断路器跳开后，按需自动投入的一种自
动装置 • （2）、线路故障特点：永久和暂时 • （3）、装设装置的必要性：提高供电可靠性 • (4)、装置的分类：单相、三相、综合、主要应用三相一
• 3.地区变电所：高压侧电压110-220kV，对地区用户供电 为主。全所停电后，仅该地区中断供电。
• 4.终端变电所 ：在输电线路的终端，接近负荷点，高压侧 电压35-110kV，将压后直接供给用户。全所停电后，只 是用户受损失。
四、变电站工作原理
• 1、变压器是变电站的主要设备，分为双绕组变压器、 三绕组变压器和自耦变压器，电压高低与绕组匝数成正比， 电流则与绕组匝数成反比。
