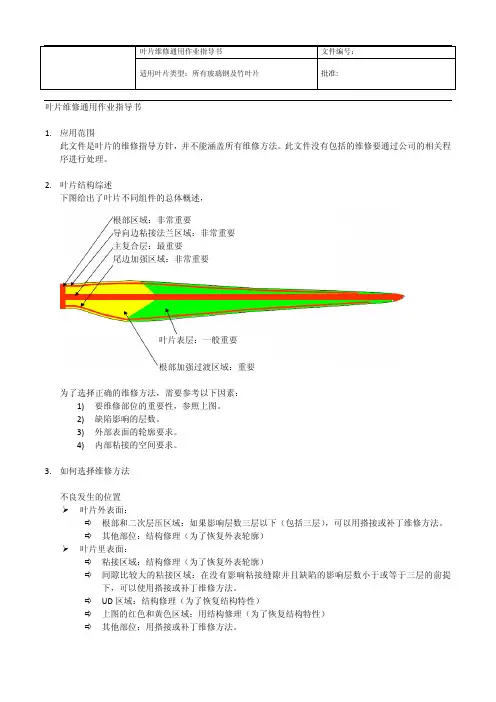

叶片维修通用作业指导书
叶片维修通用作业指导书 适用叶片类型：所有玻璃钢及竹叶片
文件编号： 批准:
只适用与较小的缺陷 只适用与叶片里面 1. 发现缺陷 2. 检查下层叶片的和树脂的结合，钻孔打开气泡，注入粘稠 树脂或粘结胶。 3. 铺设新的玻纤层，保持每层 50±20mm 的搭接。 顺序依然是和原来的顺序相反。 4. 固化维修层，注意此过程要加热至 75ºC 左右。 5. 不要对维修表面做水平处理。 5. 浸润方法介绍 5.1 手糊方法 确认产品完全硬化后才可以起模。手糊修理至允许用在叶片表面（绿色和黄色区域）或者主支架上。 如果叶片损坏在一个方向上（长度方向或弦长方向）超过 400mm，也不允许使用手糊修理。 主复合层、根部区域和核心材料修理也不能使用手糊。 手糊玻纤层的刚度和强度都不如真空导注，所以我们必须加入玻纤层来保持它的特性，每三层要加一 层同类型的玻纤。 手糊时要保证玻纤被树脂完全浸润，不要有气泡进入。并且手糊后要用做真空压玻纤层，并排除空气 直到叶片固化。 5.2 真空导注 结构修理和加入新的核心材料时候，必须适用真空导注的方法。导注时候，必须遵守真空导注的操作 流程和温度固化的流程。
叶片表层：一般重要 根部加强过渡区域：重要 为了选择正确的维修方法，需要参考以下因素： 1) 要维修部位的重要性，参照上图。 2) 缺陷影响的层数。 3) 外部表面的轮廓要求。 4) 内部粘接的空间要求。 3. 如何选择维修方法 不良发生的位置 叶片外表面： 根部和二次层压区域：如果影响层数三层以下（包括三层） ，可以用搭接或补丁维修方法。 其他部位：结构修理（为了恢复外表轮廓） 叶片里表面： 粘接区域：结构修理（为了恢复外表轮廓） 间隙比较大的粘接区域：在没有影响粘接缝隙并且缺陷的影响层数小于或等于三层的前提 下，可以使用搭接或补丁维修方法。 UD 区域：结构修理（为了恢复结构特性） 上图的红色和黄色区域：用结构修理（为了恢复结构特性） 其他部位：用搭接或补丁维修方法。
叶片监控作业指导书2.doc
Q/JF ICS错误！未找到索引项。
新疆金风科技股份有限公司企业标准Q/JF 2JY750.111-2006 金风750kW系列风力发电机组叶片监造作业指导书版本：A0编制：校对：审核：标准化：批准：Q/JF 2JY750.111-2006目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 叶片产品简介 (1)4 750kW叶片主要零部件基本情况一览表见表1 (1)5 通用检验规则 (1)5.1 检验依据 (1)5.2 设计审查 (1)5.3 工艺审查 (1)5.4 分供方的质量控制 (1)5.5 原材料进厂验收 (2)5.6 验收 (2)6 主要零部件、材料关键项目检验方法 (2)6.1 叶片 (2)6.2 液压缸组件 (4)7 叶片装配检验 (4)7.1 装配检验项目 (4)7.2 验收要点 (4)8 包装、运输检查 (4)9 随机文件 (4)10 常见质量问题及处理方法见表4 (5)11 最终检验记录表格见附录A (5)附录A (6)表A.1 金风750kW系列风力发电机组叶片出厂检验单 (7)Q/JF 2JY750.111-2006前言本标准根据GB/T 1.1—2000《标准化工作导则第一部分：标准的结构和编写规则》的要求编写。
本标准由新疆金风科技股份有限公司提出并归口。
本标准负责起草单位：新疆金风科技股份有限公司。
本标准主要起草人：本标准批准人：金风750kW系列风力发电机组叶片监造作业指导书1 范围本标准规定了金风750kW系列风力发电机组叶片生产过程质量监造的的基本规则，用以指导生产现场监造人员的监造工作。
本标准适用于金风750kW系列风力发电机组叶片的监造。
2 规范性引用文件见《750kW风力发电机叶片订货技术协议》2006年10月（以下简称《技术协议》）第2条3 叶片产品简介见《金风750kW系列风力发电机组叶片技术条件》第3.1、3.2条4 金风750kW系列风力发电机组叶片主要零部件基本情况一览表见表1表1 750kW叶片主要零部件基本情况一览表5 通用检验规则5.1检验依据相关国家标准、行业标准，双方技术协议，供方技术文件和设计图纸。
检验SOP
客户：笠昌品名：117200000168A 工艺序号：5/5工序名称：检验/包装制定时间：2012.8.21指定单位：品检部作业流程：1、叶片不可歪斜、断裂，不可有披锋、露白日期修订内容版次2012.8.21原版 1.0版2015.5.8增加图面5 2.0版3、阳极色泽要一致，不可有斑点、划痕、油污2017.8.15增加图面93.0版4、每款产品检验完毕后，检验员需标示清楚料2、PIN 不可有倾斜、短针、高度与数量、位置要与图纸要求一致，避免出现混料现象号、数量、检验日6、如图5：检验PIN 脚是否有歪斜，位置、高度是否正确，PIN 针数量、方向是否与图纸相符，避免出现混料情况7、包装前对每个产品进行残留物的处理，不可有油污等8、如图6：检查泡棉垫上是否有异物残留，平稳将泡棉放置与产品底部，使其完全将PIN 针包裹，完成后将产品翻转如图7，再次确认外观无不良后准备装箱（检验时需将产品旋转一圈，避免视觉死角造成遗漏，在全检过程中重点检查是否有如图9多切一齿现象）9、如图8：装箱需按客户要求进行封箱，装箱前需核对标示的标签是否与实物相符，确认完成后贴上“合格”标签，盖上PASS 章10、尺寸检验，每款料号需每板抽检10pcs ，针对无PIN 针的产品，需做尺寸全检动作，避免出现尺寸偏长及偏短现象注意事项修订履历SOP作业指导书1、所有产品必须以图面尺寸为准进行生产2、如图1：检验阳极色泽是否均匀，无斑点3、如图2：检验叶片无倾斜、断裂等4、如图3：不可有明显挂点5、如图4：生产过程中的披锋和毛刺需进行处理图1图2图3图4图5图6图7图8图9。
汽轮机检修作业指导书
汽轮机检修作业指导书【标题】汽轮机检修作业指导书【摘要】本文详细介绍了汽轮机检修作业的指导步骤和注意事项。
其中包括检修前的准备工作、检修过程中的操作流程、常见故障排除方法以及检修后的清理和维护工作。
通过本指导书，操作人员可以准确、安全地进行汽轮机的检修工作，确保设备的正常运行。
【关键词】汽轮机、检修、作业指导书、操作流程、故障排除、清理维护一、检修前的准备工作1. 确定检修计划：根据设备运行情况和维护需求，制定详细的检修计划，包括检修时间、人员配备等内容。
2. 检查工具和设备：确认所需的检修工具和设备是否齐全，并进行必要的维护和校准。
3. 安全措施：制定安全操作规程，确保操作人员了解并遵守相关安全要求，包括穿戴个人防护装备、熟悉应急救援措施等。
二、检修操作流程1. 停机准备：按照操作规程，逐步降低汽轮机负荷，关闭系统阀门，切断电源，并进行必要的冷却和排水操作。
2. 拆卸检修：按照设备图纸和操作手册，逐步拆卸汽轮机的各个部件，包括叶片、轴承、密封件等，并进行检查和清洁。
3. 故障排除：根据设备的故障现象和检查结果，采取相应的修复措施，如更换损坏的零部件、修复叶片表面等。
4. 组装调试：按照设备图纸和操作手册，逐步组装汽轮机的各个部件，确保各部件的安装位置和紧固程度符合要求，并进行必要的调试和测试。
5. 试运行：在检修完成后，进行试运行，检查汽轮机的运行状态和性能指标，确保设备正常运行。
三、常见故障排除方法1. 叶片损坏：根据叶片的损坏程度，采取修复或者更换的方式进行处理。
2. 轴承故障：检查轴承的润滑情况和轴承盖的紧固程度，必要时进行润滑和更换。
3. 水泵故障：检查水泵的进出口阀门和密封件，清洁和更换损坏的部件。
4. 温度过高：检查冷却系统和冷却介质，确保正常运行，并清洗冷却器。
5. 油液污染：定期更换油液，并清洗油路和滤芯。
四、检修后的清理和维护工作1. 清理工作：清理检修现场，包括清除工具、设备和杂物，清洗检修过程中产生的污染物。
主风机强检规定范本
主风机强检规定范本一、适用范围本规定适用于主风机的强制检查工作。
二、检查对象主风机的各组成部分和相关设备。
三、检查内容1. 主风机叶片：- 检查叶片表面是否有明显的磨损、裂纹或变形；- 检查叶片安装是否牢固，是否有松动现象；- 检查叶片间隙是否正常。
2. 主风机轮毂和轴：- 检查轮毂是否有明显的变形或磨损；- 检查轴的轴承是否安装正确，运转是否灵活；- 检查轴的测量结果是否符合规定要求。
3. 主风机筒体：- 检查筒体是否有明显的变形或裂纹；- 检查筒体的防腐蚀涂层是否完好。
4. 主风机驱动系统：- 检查驱动系统的传动装置（如齿轮、联轴器等）是否损坏或磨损；- 检查驱动系统的油润滑装置是否正常运作，油品是否符合规定标准。
5. 主风机监测系统：- 检查监测系统的传感器是否灵敏、准确；- 检查监测系统的数据采集和传输装置是否正常运作；四、检查方法1. 目测检查：- 通过目视观察，检查叶片、轮毂、轴、筒体等部位是否存在明显异常。
2. 测量检查：- 使用合适的测量工具，对叶片间隙、轴的测量结果等进行准确测量，判断是否符合规定要求。
3. 试运转检查：- 对主风机进行试运转，观察运转过程中是否出现异常声音或振动，检查驱动系统和监测系统是否正常运行。
五、检查频率主风机的强制检查应每年进行一次，并做详细记录。
六、强制检查记录1. 检查日期：2. 检查人员：3. 检查内容：- 详细记录检查的具体内容和结果；- 如有异常情况，记录异常现象的描述。
七、检查结果处理1. 正常情况：- 记录检查为正常，并按照检查日期更新主风机的强检记录。
2. 异常情况：- 如发现异常情况，应立即停机，并采取措施修复；- 经修复后，重新进行检查，并记录修复过程和结果。
八、附则本规定自颁布之日起实施，如有调整或修改，另行发布。
以上即为主风机强检规定范本，总结了主风机强制检查的适用范围、检查对象、检查内容、检查方法、检查频率等要点，并包括了强制检查记录和检查结果处理等重要内容。
1、高风险作业指导书(吊装及卸货)
吊索具检验合格，设备开箱各方见证
4施工方案、交底
专项方案通过专家评审，且与作业一致。施工人员接受技术安全交底。
5环境条件
现场风速、能见度、暴雨雷击等
6组织
现场有专人指挥，指挥信号清晰准确，警戒区域已划分且有专人旁站监督
7作业许可
安全云系统审批
二、高风险作业施工过程控制（与施工方案的工艺作业过程一致）
6质量风险：底塔筒错位安装
7高处坠落：作业平台搭设不合格，人员未系挂安全带。
1确认吊索具型号、规格符合吊索具清单。
吊索具满足标准要求（见钢丝绳、卸扣报废标准）。
2风速在10m/s以下（以起重机上风速仪为准）。
3④连接螺栓和其它工机具固定牢固，挂钩牢固，起重指挥予以确认后方可起吊。
⑤ 作业负责人监督施工人员严格按照方案要求紧固螺栓力矩并做好防松标记。
4起重指挥确保通讯畅通，双机驾驶员在作业过程中严格按照指令行动。
5作业负责人监督施工人员严格按照方案要求紧固螺栓力矩并做好防松标记。
6紧固力矩达到方案要求后方可解钩。
叶轮吊装
1起重风险：钢丝绳、卸扣、专用工具等因缺陷在起吊过程中断裂。
2起重风险：起重机倾覆、塔筒掉落。
3设备损坏：叶片未设置揽风绳，吊装过程中叶片摆动旋转，造成叶片损坏。
4起重伤害：叶片翻身过程中两台起重机配合不当，造成起重伤害。
5设备损坏：叶轮就位时连接螺栓未按照厂家要求进行分步拧矩或力矩不足。
1确认吊索具型号、规格符合吊索具清单。吊索具满足标准要求（见钢丝绳、卸扣报废标准）。
2风速在10m/s以下（以起重机上风速仪为准），实际应执行厂家规定。
3每个叶片的叶尖侧布置揽风绳，防止吊装过程中出现巨大摆动及旋转。
送风机检修作业指导书(轴流式)
江西丰城发电有限责任公司磁盘号：编号：FCEP.WI09GL0025-2006动叶可调轴流式送风机检修作业指导书设备编号：机组批准：杨跃进审定：侯凤生会审：王向群审核：丁图强初审：胡伟编写：吴建军检修性质：生效印：版次：0 页数：8+192006/03/01发布2006/03/10实施江西丰城发电有限责任公司发布1 目的1.1 规范检修行为，确保送风机检修质量符合规定要求。
1.2 本检修程序为所有参加本项目的工作人员所必须遵循的质量保证程序。
2 适用范围适用于动叶可调轴流式FAF18.8-10.6-1型送风机的检修工作。
3 概述送风机为为炉膛煤粉燃烧提供氧量的重要设备。
送风机的型号是FAF18.8-10.6-1轴流式，生产厂家：上海鼓风机厂。
本次检修停工待点H 8 点，见证点：W 3 点。
4引用文件FAF18.8-10.6-1轴流式送风机安装和使用维护说明，及供油装置制造厂附加的规程。
5修前准备5.1 安全措施及工作票□ 5.1.1 严格执行《电业工作安全规程》。
□ 5.1.2 严格执行工作票管理制度, 认真办理、检查、验证工作票。
5.2 备品备件见表1：表15.3工具□ 5.3.1工具扳手专用工具手锤葫芦自制拉码钢丝绳螺丝刀千斤顶撬棍24磅大锤百分表2套转子托架轴流风机检修操作平台顶丝铜棒加力杆5.4 现场准备□ 5.4.1 清理设备及四周，搭好架子，将检修操作平台及转子托架按现场检修施工图布置好，试运行车及照明完好。
□ 5.4.2 准备好有关图纸、备品备件、消耗材料；选择好检修场所、组织好人员、制定检修进度表；制定安措、办理安全工作票、做好安措。
5.5检修前进行工况分析。
□ 5.5.1 检修前记录以下数据：电机的振动值，轴承温度，风机出口风压，风机外壳的泄6检修工序6.1拆卸□6.1.1风机机壳上半部的拆卸□6.1.1.1. 打开进汽箱人孔门，及液压头罩人孔门，测量叶片顶部与外壳之间的径向间隙，并做好原始记录。
叶轮作业指导书
总重量
造型
每箱件数
1
砂箱规格
涂料
锆英粉3-4mm
激冷砂使用部位
叶轮中芯
烘干方法
喷灯烘烤
造芯
浇注
芯子号
数量
芯砂种类
烘干方法
出炉温度
1450-1460
1#大芯
1
树脂砂
喷灯
浇注温度
1390-1400℃
2#中芯
1
铬矿砂
喷灯
浇注速度度
1-2分钟
压火时间间
4天
浇注系统
浇口杯
直浇道
横浇道
内浇道
数量
数量
1
数量
1
数量
5合箱前下型应放平，下芯前应将砂型砂芯清扫干净，下芯后应检验其位置是否正确。检查中芯是否下到位且是否固定好。
6.上下箱紧固压箱，上卡子，防止跑火、抬箱。
7浇注前测温，温度控制在1390-1400℃，浇注完毕后视液面沉降程度进行补浇，然后覆盖保温剂。
铸件名称
叶轮
造型方法
手工树脂砂
材质
A05
模板型号或尺寸寸
4
成型浇口杯
直径φ60
在外圆
约1/3圆
冒口
个冒口
备注
处数
更改文件号
签字
日期
项目
编制
审核
批准
姓名
日期
铸造车间
铸造工艺卡片
编号：
产品型号
铸字字
作业指导书
1先造下箱，新砂配比率保证40%，同时保证重点部位砂型的紧实度，采用模型上做出成型冒口座，冒口使用成型冒口，上箱盖板的冒口对准主叶片。
2.叶轮芯盒制芯起叶片时要小心，注意叶片顺着叶片方向起出，要保证砂型强度≥0.8Mpa、芯砂强度要≥1.0Mpa。叶片圆根部位加强紧实。芯子全部采用新砂，同时保证重点部位尤其是叶片根部砂型的紧实度。
叶片维修作业任务指导书
叶片维修作业指导书编辑：审核：批准：北京国电思达科技有限公司一、目的本作业指导书规定了叶片打磨及修补的正确操作程序。
二、责任进行此工作的操作人员对正确的实施负责，现场负责人被授权对维修过程和质量进行督查。
三、范围本作业指导书适用于思达公司维修人员，对叶片损伤问题缺陷的修复；所有标准与要求当以相应的作业指导书要求为依据。
四、要求4.1人员戴口罩、手套、套袖、安全帽、鞋套，穿防砸鞋。
4.2基本文件自本作业指导书生效之日起，与本作业指导书相同文件编号且此生效日之前所发布的作业指导书作废，并由原发放文件处进行登记。
有工艺变更及材料变更时，只有在接到相关变更通知后方可执行。
4.3特殊要求4.3.1作业环境的空气相对湿度≤75%，作业温度保持在5℃以上。
各岗位人员到齐，并在开始作业之前，操作人员必须熟悉此作业工艺；4.3.2对垃圾处理的要求：废弃树脂不可倒入下水道，需与固化剂混合固化后再放到指定地点，其余垃圾也需放到指定地点。
五、安全需知5.1必须参加公司三级安全教育并考试合格；严格执行高空作业相关规定。
5.2必须持有登高证。
5.3必须接受风场安全培训，了解现场作业各危险点。
5.4作业前检查劳保穿戴是否齐全，劳保用品是否完好。
5.5作业前确保风机已经打到维护状态，并悬挂“有人工作，禁止合闸”的指示牌。
5.6操作吊篮人员需经专业培训，并考试合格。
5.7现场吊运物料、工具时必须遵守公司关于吊运的规定。
5.8攀爬塔筒或使用助爬器、免爬器攀爬塔筒必须遵守公司发布的关于攀爬塔筒的各项规定。
5.9熟知机舱作业各危险点，机舱内作业规范。
5.10明确地埋电缆线路走向。
5.11正确使用电气工具检查用电开关，做到先断电、再验电、确保无电再接线。
5.12多人搬运重物时，先确认是否可以分拆重物后搬运；多人同时搬运时一人指挥，确认口令后实施，搬运时需双手抓紧重物。
5.13需掌握紧急救护方法。
六、维修平台使用需知(详见平台使用规范)6.1严格执行公司下发的《叶片维修平台安全作业规范》相关要求。
发电厂-20叶轮给煤机检修作业指导书(模板)
广东省粤电集团有限公司连州发电厂磁盘号：编号：Q/LD-ZY-JW02—1-13-2005N125机组叶轮给煤机检修作业指导书设备编号：# 叶轮给煤机编写：何伟2005/10/21初审：审核：审定：批准：检修性质：版次：B01 页数：7200X-XX-XX发布200X-XX-XX实施广东省连州发电厂发布1说明1.1本作业指导书适用于MYG-600型叶轮给煤机标准大修。
1.2本作业指导书须经维修部审核，安生部审定，厂部批准后方可使用。
1.3本作业指导书的检修工序及检修质量标准依据部颁《发电厂检修规程》，本厂《燃料设备检修工艺规程》，说明书及图纸和历次的检修经验确定。
1.4本作业指导书的安全技术措施依据部颁《电业安全工作规程》及本厂《现场安全工作规程》。
1.5本作业指导书计划工时依据《发电设备检修劳动定额》。
1.6本作业指导书计划费用依据《发电设备标准项目大修材料消耗》。
1.7本作业指导书的使用按照程序编号依次进行。
1.8本作业指导书若需修改，须重新执行上述第1.2条。
1.9本作业指导书的不符合项管理按厂颁《不合格品控制程序》执行。
1.10为保证修后能可靠、安全、灵活和高效运行，需对下述环节的检修质量着重控制。
1.10.1轴承各部间隙调整严格控制在技术标准范围内。
1.10.2叶轮给煤机各部件检修应符合质量标准。
1.10.3工器具材料的准备及使用。
1.10.4整体验收。
2 目的2.1保证MYG-600型叶轮给煤机的标准大修符合本厂技术管理要求。
2.2为所有参加本项目的工作人员确定必须遵循的质量保证程序。
2.3为各级质量验收人员质量管理人员提供参考依据。
3目标3.1检修全过程无不安全情况发生。
3.2设备大修后验收合格率达100%，评价优。
3.3修后设备达到一次启动成功，能连续达到安全、经济、满出力运行。
3.4修后设备各部振动≯0.06mm，轴承温度≯60℃。
3.5设备管网及动静密封点无渗漏，保证一个小修间隔无临修。
《叶片螺栓孔错位校正作业指导书》
名称客服部叶片螺栓孔错位校正作业指导书厂外维修操作过程注意事项劳保工具3M 口罩安全帽安全鞋劳保手套护目镜适用范围本工艺针对我司叶片根部螺栓因叶片安装不当，导致叶片法兰对接区域螺栓孔错位，造成螺栓断裂，螺栓因错位无法更换或取出的情况下进行维修的指导书。
所有操作人员的现场操作均应在本文件最新受控下发版本的指导下进行。
工具、物资清单名称规格型号数量备注液压站(含管路)1台液压扳手头1把导正棒根据项目叶片螺栓孔直径确认2根根据图3的要求制做铁榔头2把1吊带10t 10m 1根手拉葫芦5t 1件角磨机220V 50Hz1台含角磨片10件插线板线长10米1件工作灯线长10米1件管钳1把卷尺1把记号笔1支叶片螺栓根据项目确定根据项目确定含螺母垫片厂外维修检验说明此方案适用于叶片安装不当，造成法兰对接区域叶片与轴承径向错位（图1）或周向错位（图2），此时整体的叶片法兰盘螺栓孔与轴承螺栓孔错位的尺寸、角度一致。
如螺栓孔存在以上情况，必须进行校正处理，避免螺栓更换后因螺栓孔错位受剪切力的作用出现二次断裂的情况。
图1叶片与轴承径向错位图2叶片与轴承周向错位操作说明1、人员要求生产操作人员必须经安全及技能培训后持证上岗，并按照操作规程和安全规程进行操作；完成本作业至少需要3人。
作业前应熟悉本文件的各项要求，熟悉相关操作。
2、设备工具所有的工具、设备的能力必须能够满足叶片生产工艺的要求，计量器具必须进行有效管理确保其处于检验有效期内，设备仪器按要求进行点检、维护，确保满足生产需求。
3、安全要求厂外维修叶片时，现场操作安全请参照（LZR-128-JS01-A01《客服部叶片维修过程安全作业注意事项》）。
4、环境本次高空内部作业环境要求，作业时风速不超过10m/s,避免风机晃动对内部螺栓更换维修过程造成影响。
5、指导工艺1、操作流程停机→锁定叶轮→旋松叶片螺母→判断叶片错位情况→叶片校正→更换受损螺栓→叶片复位→工作完毕→启机→离开风机2、停机、锁定叶轮由客户现场人员停机并将需要校正的叶片锁定在竖直向下位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
叶片检查作业指导书
1.目的 (2)
2.范围 (2)
3.作业条件 (2)
4.安全规范 (3)
5.检查部位 (4)
6.检查内容 (5)
7.检查方法 (5)
8.检查维修工具 (9)
9.检查周期 (12)
10.叶片检查记录表（附表一） (16)
11.叶片维修报告表（附表二） (16)
12风场工作票（附表三） (16)
1.目的：
确保风机正常运转和满足最大发电量，起到预防维修为目的。
2.范围：
适用东汽，华锐1500kw机型的叶片，及金风部分机型的叶片。
3.作业条件：
3.1 办理工作票
3.2作业人员具备操作风机基本能力，如启机，停机，偏航，机械锁止叶轮。
3.3 作业人员具备登高作业证等相应资质。
3.4 个人安全防护齐备
3.5检修平台的安全资质。
3.6 检修平台现场安装准备，如限位器，安全绳，动力来源等。
3.7检查工具准备。
3.8 天气的确认。
4.安全规范：
叶片检查所处的工作环境比较特殊，通常是人站在通过钢丝绳连接的升降平台内，对已经安装在叶轮上的叶片进行检查。
4.1 风速超过10m/s停止叶片检修工作
4.2 雷雨天来临时停止工作
4.3 个人穿戴安全带,安全帽,安全鞋,防护服,护目镜,防护手套.
4.4 工作平台有单独的安全绳固定在机舱内,工作人员的安全锁扣扣在该安全绳上.
4.5 禁止在平台内吸烟.
4.6高空作业前禁止饮酒和食用具有嗜睡作用的药品
4.7叶片如有冰雪,禁止靠近叶片.
4.8 工作平台的脚踏板周围要有18cm高的挡脚板.
4.9 工作平台的钢丝绳,限位器,单独安全绳,护栏,脚踏板,爬升器,处于完好状态.
4.10工作平台自锁装置处于良好状态.
4.11检修叶片时禁止进食
4.12准备洗眼瓶,瓶内有清水.
4.13备有预防中暑的药品.
4.14 未提及安全规范请参照北京协合运维风电技术有限公司的<<风力发电场安全规程>>执行.
5. 检查部位:
5.1叶片前缘
5.2 叶片后缘
5.3叶片迎风面壳体
5.4叶片背风面壳体
5.5 叶根部分(叶片法兰与叶片壳体之间的密封和叶根裂纹) 5.6叶根处防尘罩
5.7叶片内部主支架
5.8导雷系统
5.9排水孔
5.10前缘3M保护膜
5.11叶片附属部件.
5.12 叶根内部盖板检查
5.12 噪音
6.检查内容：
6.1 叶片前缘：
6.1.1 叶片前缘是否开裂
6.1.2叶片前缘是否有裂纹
6.1.3叶片前缘胶衣是否有风沙盐雾腐蚀
6.1.4叶片前缘胶衣是否脱落
6.1.5叶片前缘附近是否有玻纤破损。
6.2叶片后缘：
6.2.1 叶片后缘是否开裂
6.2.2叶片后缘是否有裂纹
6.2.3叶片后缘是否有缺失破损
6.2.4叶片后缘是否有玻纤破损。
6.3叶片迎风面壳体：
6.3.1叶片壳体胶衣是否有裂纹
6.3.2叶片壳体玻纤是否有开裂
6.3.3叶片壳体表面是否有变形，起鼓。
6.3.4 叶片壳体pvc或balsa木是否有损坏
6.3.5叶片表面是否有雷击损坏
6.4 叶片背风面壳体：
6.4.1叶片壳体胶衣是否有裂纹
6.4.2叶片壳体玻纤是否有开裂
6.4.3叶片壳体表面是否有变形，起鼓。
6.4.4 叶片壳体pvc或balsa木是否有损坏
6.4.5叶片表面是否有雷击损坏
6.5叶根部分：
6.5.1 叶根胶衣是否有裂纹
6.5.2叶根玻纤是否有裂纹
6.5.3叶根法兰与叶片本体密封是否完好
6.6叶根处挡雨防尘圈是否完好，松动
6.7叶片内部主支架：
6.7.1叶片壳体内部与主支架粘接处是否有裂纹
6.7.2叶片壳体内部与主支架粘接处是否有连接胶脱落6.8 导雷系统
6.8.1 雷电接收器是否脱落
6.8.2导雷线是否导通，电阻＜4Ω
6.8.3导雷线连接叶片法兰处是否松动
6.8.4 导雷接受器扩展条脱落
6.8.5雷电记录卡是否丢失
6.9排水孔
6.9.1叶尖排水孔直径6mm是否通畅
6.9.2 叶片shoulder 处排水孔是否通畅
6.10前缘3M保护膜
6.10.1叶尖处保护膜开胶
6.10.2保护膜气泡破损
6.11叶片附属部件
6.11.1失速条脱落
6.11.2涡流板脱落
6.12叶根内部盖板检查
6.12.1金属小盖板是否存在
6.12.2根部盖板与叶片内壁粘接是否有裂纹
6.13噪音
6.13.1 是否有哨音
6.13.2扫风声是否异常。
6.13.3叶片内部异物滚动声音
6.14叶片清洗
7.检查方法：
7.1办理工作票（参见附表三）
7.2风机进入服务模式
7.3操作风机使该维修叶片的叶尖垂直向下指向地面
7.4按下紧急开关，锁定叶轮的机械锁，或销止刹车片定位销。
7.5组装维修平台
7.6把悬挂平台的钢丝绳固定在齿轮箱的吊点处。
机舱内的部分使用吊带和卸扣与吊点连接。
安全绳单独与吊点连接固定
7.7把钢丝绳和安全绳从轮毂盘与机舱缝隙处放下，在缝隙边缘垫上橡胶垫防止吊带磨伤。
7.8把提升机与钢丝绳组装及地锚设定
7.9在平台两个角设定两根风绳。
7.10把维修工具及辅料放入平台内
7.11提升平台不高于2米时试运行平台提升和下降。
7.12到达维修处工作。
7.13 根据检查内容逐项检查.
7.14 对裂纹做如下处理
7.14.1用记号笔把裂纹两端标记出来,测量裂纹长度,深度,距离前缘位置及在叶片中的位置.
7.14.2 拍照.
7.14.3 初步判断是胶衣裂纹或玻纤层裂纹
7.14.4使用敲击棒判断是否有内部裂纹
7.14.5填写<<叶片检查记录表>>见附表一
7.15导雷系统测量
7.15.1万用表一端测量叶尖接闪器，另一端与叶法兰处连接，测量叶片内部电阻值小于4欧。
7.16.排水孔
7.16.1用手电钻疏通叶尖排水孔和最大弦长处排水孔。
7.17叶片内部检查
7.17.1打开叶根盖板进入叶片内部使用头灯或手电筒目测是否有裂纹。
7.17.2填写<<叶片检查记录表>>见附表一
8.检查维修工具
检修平台照片:
吊车吊篮:
FESTO 电动偏心调速打磨机：
角磨机：
电吹风枪：
真空泵：
工业用电热毯
敲击棒
望远镜和照相机组合
剪刀
护目镜:
头灯:
9检查周期
10叶片检查记录表（附表一）11叶片维修报告表（附表二）12 风场工作票（附表三）。
