LED灯具配光知识
PAGE 10
4型，英文写法：TYPE IV
TYPE IV:半峰光强的等光强轨迹, 越过2.75 MH LRL线, γ0.5角度大于70度. 特点：偏光角度很大； 应用：十字路口，户外球场，广场等泛光照明。
IV型光型的光斑
极坐标配光曲线
PAGE 19
圆形光斑
方形光斑
PAGE 23
7类光型的优势
光斑更均匀 利用率更高 眩光控制更好
七类光型光斑叠加示意图
五类光型光斑叠加示意图
PAGE 25
纵向分布的分类
S: Short
最大光强点（下图中的红点）落在1.0 – 2.25 MH TRL线之间时, 相应的γ角度为45 – 66度;
纵向为S, 横向为Type 2, 合起来为2S.
反光杯
PAGE 34
定义解释： 对称:以灯具为中心, 光斑前后与左右都对称的情况. 如下图.
圆光斑
方光斑
矩形光斑
PAGE 35
定义解释： 非对称: 以灯具为中心, 光斑前后与左右, 至少有一个是不对称的情况, 光斑如下图等等.
2类光型
7类光型
8类光型
PAGE 36
Tanks!
PAGE 36
LED灯具配光知识
主要内容
1. 什么叫配光，如何看配光曲线。
2. 如何判断配光曲线。
PAGE 01
1. 配光曲线
什么是配光?
配光是灯具的灵魂。 灯具在空间各个方向的发光强度在三维空间里用矢量表示，把矢量的终端点 连接起来，构成封闭的光强体。我们用二维曲线图来表示光强的三维空间分 布，这就是配光曲线。 配光的另一层含义是指改变或控制光强分布的一种手段, 或者过程。
LED灯管配光曲线图
Page 2/8
cd/1000 lm Curve
-90 70 140 210 280 350 0 C0-C180 C90-C270
90
Illumination Cone Curve
H[m] Diameter[m] Illuminance[lx]
0.6
1678.43 1655.78 419.61 413.95 186.49 183.98 104.90 103.49 67.14 66.23 C0-C180 C90-C270
-3.75
-2.25
2.25
3.75
SSP6316-D50: Lamp Intensity Spatial Distribution of Tester
Isocandela Curve(CIE)
90 80 70 60 50 40
10% 61
Vertical Degree (DEG)
30 20 10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -90 -80 -70 -60 -50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90
Page 4/8
Lamp Utilization Factor Curve
Utilization Factor(%) 100 Elevation Legend 0.0° 90 5.0° 10.0° 80 15.0° 70 20.0° 60 50 40 30 20 10 0 2 1 0 1 Street Side 2 3 4 Horizontal S/MH
90
c270 130 260 c300 390 520 c330 House Side Location of Peak: γ = 650 c0 c30 c60
LED配光曲线知识
配光曲线知识分享•灯具配光曲线分类•配光曲线的坐标系统•配光曲线的绘制方i•配光曲线的用途•示例一、灯具配光曲线分类■根拥国际分类，照明灯貝的罷朮方式町依其向上光通量与向卜•光通量区分为直接照明（向下光通量占90-100%）、半直接照明（向卜•光通量占60-90%）.全般扩散照明（向下光通量占40-60%）、半间接照明（向下光通量^10-40%,向上光通量占60-90%）及间接照明（向下仅占0- 10%,向上占90-100%）等五种，如表：配光曲线分类表二、配光曲线的坐标系统■普通巖常廂的利I国际明萎员会推荐的(CIE, 1973b)是C-Y坐标系统，如下图。
C 代表经度平面角度，角Y代表倾斜角度，系统的轴穿过灯具的中心。
角Y从最低点开始计量。
.< I I < I I■対泛光灯貝•使丿I」最广泛的是V・H系统。
：坐标系统対丁旋转对称灯具的配光，一般用极坐标或直角坐标的配光曲线，如下图：血角坐标三、配光曲线的绘制方法・d义：用以衣示灯具在各方向的光度人小的曲线图。
■绘制方法：■以灯具申心点作址极坐标之玮点,垂直向下冲盲线作为极和，以原点为圆心，以极轴为半径向右转动90°,用以标示该灯貝下半部右边的配光曲线。
■因为灯具均为左右两边对称，故H-人边Z配允ll!l线「依对称原理绘制而成。
丨I ■自原点至曲线匕某一点之长度即你表灯具在该方向匕的光度。
通常〃极轴上所标示Z光度人小是指光通H141000 流明（Im）的烛光数（cd）,即cd/1000lmo■先以照度计在灯貝四周，离光源等距离之H处测得E值，再代入下列公式即可求得I值。
四、计算公式■法线血照度E = // 尸=/昇（〃 / COSOY = geos，/ H2・水平而照度E h= I^COSOf P2= l.COS^/H3■垂闫Ihi照度E v= IpSINOI P1= IpSINOCOS⑹ H2■我们股他川 .陳段，口打. 反/^=（H/COSe）2xE N■然后将不同角度所测衍的E值代入1工求得2再将各I值在极坐标中用曲线连接起拓即得到灯具的配光曲线“I五、配光曲线用途■・般照明设计时用來求某点的TT.射照度「 如： ；；；；；；；；■有一 100W 灯泡，光通量为F=1600lm,共 配光曲线如下图，试求在灯泡垂直下方1m 、 2m 处的照度为多少？•照明设计时光強分布的模拟.一般以IES 数据格式亍入■ ■照度 / = 100 X= 16()( 1000 卜丄•竽=160"以)160 £2 = ^f- = 4O(£(ZV)。
灯具配光曲线的认识基础知识
灯具配光曲线的认识基础知识一、基本概念定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
二、配光曲线的分类配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光(< 20°) 中配光(20°> 40°)宽配光(> 40°)其实也没有严格的定义，各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西――支架的配光曲线图:图1就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪在图形下面有注释：T= C0°-180°A= C90°-270°这个C表示的是水平面的角度（立体角是由水平角度和垂直角度2个角度组成）。
z0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如图3：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
极坐标图的原点（同心圆圆心处）为灯具发光面的中心；每个同心圆表示一个光强值，越靠外圈光强越大；图中的各个角度值就是这个剖面上的垂直角度了，向下方向被定义为0°如图4：注意一点：图4有个 cd/1000 lm 的单位，这表示这是一个以千流明为标准的配光，实际的光强需要换算才能得到（如何换算不用说了吧，1000 lm下是50 cd，2000 lm就是100 cd咯！）。
配光曲线知识精讲
配光曲线分类表
二、配光曲线的坐标系统
普通最常用的和国际照明委员会推荐的 （CIE，1973b）是C-γ坐标系统，如下图。 C代表经度平面角度，角γ代表倾斜角度， 系统的轴穿过灯具的中心。角γ从最低点开 始计量。 对泛光灯具使用最广泛的是V-H系统。
坐标系统
°
系统
坐标系统
对于旋转对称灯具的配光，一般用极坐标或直 角坐标的配光曲线，如下图：
°
° ° ° °
° ° ° °
光 强(cd)
°
°
°
°
°
直角 坐标
°
°
°
°
°
极坐 标
°
三、配光曲线的绘制方法
定义：用以表示灯具在各方向的光度大小的曲线图。 绘制方法： 以灯具中心点作为极坐标之原点，垂直向下画一直线作为 极轴，以原点为圆心，以极轴为半径向右转动90°，用 以标示该灯具下半部右边的配光曲线。 因为灯具均为左右两边对称，故其左边之配光曲线可依对 称原理绘制而成。 自原点至曲线上某一点之长度即你表灯具在该方向上的光 度。通常在极轴上所标示之光度大小是指光通量每1000 流明（lm）的烛光数（cd），即cd/1000lm。 先以照度计在灯具四周，离光源等距离之H处测得E值， 再代入下列公式即可求得I值。
2 2 2 2
En
Eh 被照点
Ev
五、配光曲线用途
一般照明设计时用来求某点的直射照度， 如： 有一100W灯泡，光通量为F=1600lm，其 配光曲线如下图，试求在灯泡垂直下方1m、 2m处的照度为多少？
光强 照度
1600 160 (cd ) 1000 I 160 E1 2 2 160 ( LUX ) r 1 I 100
灯具配光曲线知识
指导照明设计
配光曲线为照明设计师提供了灯具选 择的依据，帮助设计师根据照明需求 和场景选择合适的灯具。
配光曲线的分类
直射配光曲线
01
描述灯具发出的光线直接投射在目标上的光强分布，适用于需
要定向照射的场合。
扩散配光曲线
02
描述灯具发出的光线经过散射后均匀照射在较大区域的光强分
布，适用于需要均匀照明的场合。
色彩调节
提供多种色温和色调的选择，满足不同场合和氛围的 照明需求。
动态照明效果
实现灯光的动态变化和互动，增强视觉效果和艺术感。
THANKS FOR WATCHING
感谢您的观看
04 灯具配光曲线的实例分析
LED灯具的配光曲线分析
LED灯具的配光曲线通常呈定向 性，具有较高的光束角和较窄 的照射范围。
LED灯具的配光曲线可以通过不 同的光学透镜和反射器进行调 节，以实现不同的照明效果。
LED灯具的配光曲线通常具有较 高的发光效率，能够提供较高 的照明强度。
LED灯具的配光曲线可以通过不 同的颜色温度调节，以实现不 同的色温效果。
计算机模拟法是利用计算机软 件模拟灯具的光学性能，生成
配光曲线的方法。
计算机模拟法可以通过建立 灯具的三维模型，在计算机 上模拟光线的传播和散射过 程，得出光强分布数据。
计算机模拟法可以快速、方便 地生成配光曲线，且成本较低，
但需要专业的软件和技能。
03 灯具配光曲线的应用
照明设计
确定照明需求
根据空间的功能和使用需求，确定所需的照度、均匀度、色温等 参数。
高压钠灯具的配光曲线分析
高压钠灯具的配光曲线通常 呈椭球形，具有较大的光束 角和较宽的照射范围。
LED路灯配光方案(OK,蝙蝠翼配光曲线由来)
2. 4 LED路灯配光方案分析
无论采取何种技术手段或方案,就LED路灯配
光来说,其光输出特性满足夜间道路照明标准
要求,该技术或方案具有良好的使用价值。
广深高速LED路灯实景照
感谢！
— — Jason-zou
要参数。
在配光方面，LED路灯的光学系统设计通常 由一次光学设计、二次光学设计和三次光学 设计3部分组成
2. 1 LED路灯的一次配光
大功率LED透明封装材料（即透镜）的形状设计通常 称作一次光学设计
因此考虑将LED的封装透镜工艺与路灯需要的光输出 特性结合起来就形成LED路灯的一次配光方案。
当最大光强在垂直面内的投射角度达到55º65º时，可以达到照度均匀度的要求。
一般来说，这时的配光实现宽角度的“蝙蝠翼”
形配光。
理想的LED路灯配光 图15 蝙蝠翼形光强输出曲线
2、 LED路灯配光方案
LED路灯的配光方案在道路照明要求的基础
上进行,同时要考虑控制眩光和考虑环境系数。 对道路照明来说，光效和配光曲线是两个重
这是LED路灯光学设计的一大难题
1. 2 LED路灯的配光曲线
发光强度的空间分布曲线通常称为配光曲线。
要得到路面上均匀的照明效果，光束中最大光强 的投射角度非常重要。路灯的下方，光强I0应为是最 小，随着仰角θ增加，光强I θ增加。
函数关系为：
配光曲线表达式
根据平方反比定律，照度与距离的平方成反 比。则与垂直的角度越大，光强越大。
一次配光方案
采用斜射矩形透镜封装配光
采用双头透射封装配光
( a)双头透镜封装LED示意图
( b)双头透镜封装LED配光曲线
图3 双头透镜封装的LED配光结构和配光曲线示意图
LED照明配光曲线解读
LED灯配光曲线是指光源在空间各个方向上的强度分布。
配光曲线常用表示方法有三种：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、LED灯极坐标配光曲线：在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
由于目前大多数LED灯都是轴对称旋转体，那么极坐标配光曲线成为最常用的方式。
B、LED灯直角坐标配光曲线：对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
C、LED灯光强曲线图：将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成类似于等高线地图的图，称为等光强曲线图。
常用的图有圆形曲线图，矩形曲线图与正弧曲线图，由于矩形曲线图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯
具常常采用矩形曲线图。
LED灯具配光曲线简介
C
C range: 0~360 deg. γrange: 0~90 deg.
C interval : 10deg. γ interval : 0.5deg.
Test distance: 8.000m Temperature: 25deg. Humidity:65.0% Rev 1.0
2008/2/25 by 田峰
符號:φ,單位 光通量Luminous flux (符號 單位 符號 單位:lm)
光源在單位時間内所發出的能量,其中可產生視覺者（人能感覺出来的輻射通量） 光源在單位時間内所發出的能量,其中可產生視覺者（人能感覺出来的輻射通量）即稱 單位時間 感覺出来的輻射通量 光通量。 為光通量。
測試方法︰ 測試方法︰
應用概算(二) 應用概算(
空間利用係數CU (Coefficients of Utilization) 空間利用係數
用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通) 用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通)与全部光源发出 的光通量之比来表示， u=φe/nφ 的光通量之比来表示，即u=φe/nφ CU与下列因数有关： 与下列因数有关： 与下列因数有关
Rev 1.0
Foxconn Technology Co., Ltd.
測試條件
測試燈具︰ 測試燈具︰ FOXCONN 75W室內燈
測試系統︰ 分佈式光度計） 測試系統︰Everfine GO1900 System V1.0.128 (分佈式光度計） 分佈式光度計
γ
燈具 Sensor
測試系統技術特性︰ 測試系統技術特性︰
RCR=5hRC(l+b)/lb
hRC --室空间高度； --室空间高度 室空间高度； ---房间的长度 房间的长度； l---房间的长度； b--房间的宽度； --房间的宽度； 房间的宽度 頂棚空間 燈具

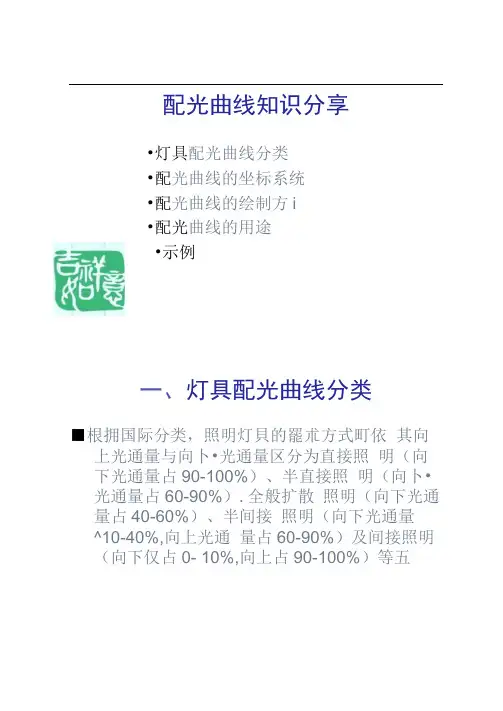

LED配光曲线知识
配光曲线知识分享•灯具配光曲线分类•配光曲线的坐标系统•配光曲线的绘制方i•配光曲线的用途•示例一、灯具配光曲线分类■根拥国际分类，照明灯貝的罷朮方式町依其向上光通量与向卜•光通量区分为直接照明（向下光通量占90-100%）、半直接照明（向卜•光通量占60-90%）.全般扩散照明（向下光通量占40-60%）、半间接照明（向下光通量^10-40%,向上光通量占60-90%）及间接照明（向下仅占0- 10%,向上占90-100%）等五种，如表：配光曲线分类表二、配光曲线的坐标系统■普通巖常廂的利I国际明萎员会推荐的(CIE, 1973b)是C-Y坐标系统，如下图。
C 代表经度平面角度，角Y代表倾斜角度，系统的轴穿过灯具的中心。
角Y从最低点开始计量。
.< I I < I I■対泛光灯貝•使丿I」最广泛的是V・H系统。
：坐标系统対丁旋转对称灯具的配光，一般用极坐标或直角坐标的配光曲线，如下图：血角坐标三、配光曲线的绘制方法・d义：用以衣示灯具在各方向的光度人小的曲线图。
■绘制方法：■以灯具申心点作址极坐标之玮点,垂直向下冲盲线作为极和，以原点为圆心，以极轴为半径向右转动90°,用以标示该灯貝下半部右边的配光曲线。
■因为灯具均为左右两边对称，故H-人边Z配允ll!l线「依对称原理绘制而成。
丨I ■自原点至曲线匕某一点之长度即你表灯具在该方向匕的光度。
通常〃极轴上所标示Z光度人小是指光通H141000 流明（Im）的烛光数（cd）,即cd/1000lmo■先以照度计在灯貝四周，离光源等距离之H处测得E值，再代入下列公式即可求得I值。
四、计算公式■法线血照度E = // 尸=/昇（〃 / COSOY = geos，/ H2・水平而照度E h= I^COSOf P2= l.COS^/H3■垂闫Ihi照度E v= IpSINOI P1= IpSINOCOS⑹ H2■我们股他川 .陳段，口打. 反/^=（H/COSe）2xE N■然后将不同角度所测衍的E值代入1工求得2再将各I值在极坐标中用曲线连接起拓即得到灯具的配光曲线“I五、配光曲线用途■・般照明设计时用來求某点的TT.射照度「 如： ；；；；；；；；■有一 100W 灯泡，光通量为F=1600lm,共 配光曲线如下图，试求在灯泡垂直下方1m 、 2m 处的照度为多少？•照明设计时光強分布的模拟.一般以IES 数据格式亍入■ ■照度 / = 100 X= 16()( 1000 卜丄•竽=160"以)160 £2 = ^f- = 4O(£(ZV)。
灯具的配光曲线
灯具的配光曲线
灯具配光曲线是一种简称，其全称为灯具光强分布曲线，是一种表述灯具出射光线在空间各个方向的光强分布特性的方法。
描述这种分布需要两方面的参数，第一是以灯具为中心的空间角度的定义和表示方法，第二就是各个角度上的光强。
两者结合起来后就是目前常用的灯具光强分布的极坐标图、直角坐标图和圆形或正弦形等光强图。
极坐标图和直角坐标图是取通过发光体/灯具光轴的一个或数个截面的配光曲线，灯具配光曲线通常选取的截面见下图。
可以以某个或多个截面上确定的角度与相关角度上光强数值的极坐标图或直角坐标图等表示灯具的空间配光特性。
若发光体/灯具具有关于光轴的旋转对称的光分布，那么一个截面的配光曲线就可以了；若光分布具有两面对称性，用两个相互垂直的特征截面表示；若光分布是不对称分布的，那么要用更多截面的配光曲线才能表示清楚。
灯具配光曲线通常选取的截面示意图
乳白罩吸顶安装灯盘
敞开式金属反射器工矿灯
旋转对称的光分布
工业用白漆反射器荧光灯灯具
两面对称的光分布
带镜面反射器荧光灯凹槽灯 一面对称的光分布。
灯具配光曲线知识培训
编辑课件
水平面0°-180°剖面和水平面90°-270°剖面，（常听此类说法： 水平面配光和垂直面配光，容易让人误解。）如下图：
编辑课件
“0-180”这种表示方法不是指“0到180度”，而是“0度和180度 组成的这个面”
编辑课件
二、室内照明直接眩光控制
灯具配光曲线知识
编辑课件
一、配光曲线图例分析
配光曲线从它的对称性质来说可以分为：轴向对称、对称和非 对称3种。
投光类灯具还可以根据其光束的宽窄分为：窄光束；宽光束； 中等光束等。 一般来说： 窄 光 束：光束角<20° 中等光束：光束角：20°～40° 宽 光 束：光束角：>40°
编辑课件
例1：管形荧光灯的配光曲线(两剖面形成的曲线) T—（0°-180°）水平面配光 A—（90°-270°）水平面配光
微 眩 照明质量要求一般的房间，如办公室和
光
候车室等
Ⅲ
有眩光感 照明质量要求不高的房间，如仓库、厨
房等到
编辑课件
四、 应用实例
假设我们要做一室内照明设计，具体要求是：平均照度 =1000 LX，眩光质量要求为II级。准备使用格栅灯（SITECO 5LF 117 7-3M 3 x T16 14W）。 我们可以通过灯具亮度限制曲线检验此格栅灯是否合乎要求 。 1.由已知条件：平均照度=1000 LX，眩光质量要求为II级。 可在附图2.1中选择E曲线为限制曲线。图中分1-2-3-4共四 个步骤，找到E限制曲线。
编辑课件
三、 《民用建筑照明设计标准》推荐的灯具亮度限制曲线
编辑课件
上图是《民用建筑照明设计标准》根据CIE推荐的灯具亮度限 制曲线简化后的灯具亮度限制曲线表。其中A-H共八条限制曲线， 我们要根据实际情况选择一条和灯具的亮度曲线比较。
超全面的LED灯具照明配光分析
LED灯具照明配光分析2011-02-16 10:20:06| 分类：照明设计相关知识| 标签：灯具 led 曲线光源如图|字号大中小订阅配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
以灯具中的光源为球心，通过球心和光轴线的剖面作为绘制配光曲线的平面。
以光源为极坐标的原点，以光轴线为0°轴，圆的半径长短表示发光强度的大小。
在这个极坐标平面上，把灯具从0°开始的各个张角的发光强度绘制在图上，即成为一个灯具的完整的配光曲线。
如何看配光曲线这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释 ...照明配光基本类型定义室内照明的配光类型并无专门定义。
在道路照明中，CIE和IES都是根据光强的前向分布和侧向分布的组合来定义类型。
IES前向分布类型...配光曲线常见的两种表示方法极坐标表示法：这种方法通常用于描述室内和道路的灯具的光分布。
它很形象地以极坐标的原点表示灯具的光中心，以一定方向的矢量 ...光度学的基本知识平面角和立体角：平面角的单位叫弧度，1弧度是半径为1米的园上，1米长的圆弧对圆心所张的角。
立体角的单位叫球面度(sr)，1球面度是半径为1米的球面上，1平方米的球面对球心所张的立体角。
光通量：光通量是光源在单位时间内发出的光量，也即为辐射通量(或辐射功率)能够被人眼视觉系统所感受的那部分有效当量。
常用的光度测量定律照度的平方反比定律：垂直于光线传播方向的照度与光源在该方向的光强成正比，与光源到表面的距离的平方成反比。
注意：只有点光源才符合距离平方反比定律。
(测试距离不应少于灯具出光口面最大尺寸的10倍灯具光度学坐标体系球体表示的等光强曲线：1、光源放于球体中心；2、光源的尺寸与球体的半径相比能满足点光源的条件；3、球体上的坐标可用来表示此方向的光线；4、球面上光强相等的点连接起来，即得如图的灯光强曲线。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED灯具光强配光性能知识
（杭州）
1.配光曲线的测试原理
2.配光曲线的各项图表(光强分布图，光强矩阵图，光束角的分析，等照度曲线的分析）
3.LED灯具角度分类
4.室内照明直接眩光评价方法（亮度限制曲线）
5.如何用IES做照明设计分析灯具配光性能知识
LED优势
w电压：LED使用低压电源，单颗电压在1.9-4V之间，比使用高压
w电源更安全的电源。
w效能：光效高，目前实验室最高光效已达到161 lm/w（cree）,是w目前光效最高的照明产品。
w抗震性：LED是固态光源，由于它的特殊性，具有其他光源产品不能w比拟的抗震性。
w稳定性：10万小时，光衰为初始的70%
w响应时间：LED灯的响应时间为纳秒级，是目前所有光源中响应时间w最快的产品。
w环保：无金属汞等对身体有害物质。
w颜色：LED的带快相当窄，所发光颜色纯，无杂色光，覆盖整过可w见光的全部波段，且可由R\G\B组合成任何想要可见光。
（一）配光曲线测试原理
（二）配光曲线各项图表参数w1）基础参数
w灯具光通量（luminaire lumens）
w有效光通量（effective luminous flux）
w灯具效率（luminaire efficiency）
w中心光强（central intensity）
w最大光强（maximum intensity）
w最大光强角度（angle of maximum intensity）
w光束宽度（beam angle）
w光强分布数据（intensity data distribution）
w光谱分布曲线（intensity distribution curve）
w平面等照度曲线(iso illumiance)
2)室内灯具参数
w基础参数
w上射光通比（up flux rate）
w下射光通比（down flux rate）
w最大允许距高比（maximum s/h）
w亮度限制曲线（luminance limit curve）
w室内灯具利用系数数据列表（utilization factor table of indoor）w灯具概算曲线（budgetary estimate table）
3)投光灯具参数
w基础参数
w半峰边角(half peak side angle)
w Type B 光强分布数据（Type B intensity data）
w区域光通分布数据（zonal flux distribution table）
w空间灯光强曲线矩形网图（space iso intensity curve ）
4)道路照明参数
w基础参数
w最大允许距高比（maximum s/h）
w路边上射光通比（up flux rate of stree）
w屋边上射光通比（up flux rate of house）
w路边下射光通比（down flux rate of stree）
w屋边下射光通比（down flux rate of house）
w环带光通量（zonal flux）
w灯光强圆形网图（iso candela diagram on circular web）w利用系数（coefficien utilization curve）
（三）LED灯具角度分类
w配光曲线从它的对称性质来说可以分为：轴向对称、对称和非对称3种。
w投光类灯具还可以根据其光束的宽窄分为：窄光束；宽光束；
中等光束等。
一般来说：
窄光束：光束角<20°
中等光束：光束角：20°～40°
宽光束：光束角：>40°
例1：管形荧光灯的配光曲线(两剖面形成的曲线) T—（0°-180°）水平面配光
A—（90°-270°）水平面配光
相关图片如下：等照度线（lux/1000lm）
(极坐标图)
水平面0°-180°剖面和水平面90°-270°剖面，（常听此类说法：水平面配光和垂直面配光，容易让人误解。
）如下图：
“0-180”这种表示方法不是指“0到180度”，而是“0度和180度组成的这个面”
(四)、室内照明眩光评价
（灯具亮度限制曲线法）
室内眩光主要有两类：直接眩光和反射眩光。
直接眩光是由灯或灯具过高的亮度直接进入视野造成的。
反射眩光是指由视野中的光泽表面反射所产生的眩光。
预防直接眩光，
其实就是限制视野内灯或灯具的亮度。
1）室内直接眩光的产生
图中眩光角所示方向内的光线是引起直接眩光的主要原因。
所以控制直接眩光就是控制此方向内光线的强度，也就是限制灯具45°＜γ＜85°范围内的亮度。
1．要评价灯具的亮度是否合乎限制眩光的要求，首先要画出灯具的亮度曲线；然后把此曲线放在灯具亮度限制曲线表内进行
比较，看是否超出推荐的亮度。
2）灯具亮度曲线的绘制
2.下面是一个格栅灯（3x T514W）在DIALux中的亮度数据：
可以绘出C0和C90两个半平面亮度曲线，如下图：
3）《民用建筑照明设计标准》推荐的灯具亮度限制曲线
上
图是《民用建筑照明设计标准》根据CIE 推荐的灯具亮度限制曲线简化后的灯具亮度限制曲线表。
其中A-H 共八条限制曲线，我们要根据实际情况选择一条和灯具的亮度曲线比较。
直接眩光限制质量等级
质量等级眩光程度适用场所举例
Ⅰ无眩光感有特殊要求的高质量照明房间，如计算
机房、制图室等
Ⅱ有轻微眩光照明质量要求一般的房间，如办公室和
候车室等
Ⅲ
有眩光感照明质量要求不高的房间，如仓库、厨
房等到
4）应用实例
假设我们要做一室内照明设计，具体要求是：平均照度=1000LX，眩光质量要求为II级。
准备使用格栅灯（SITECO 5LF1177-3M3x T514W）。
我们可以通过灯具亮度限制曲线检验此格栅灯是否合乎要求。
1.由已知条件：平均照度=1000LX，眩光质量要求为II级。
可在附图
2.1中选择E曲线为限制曲线。
图中分1-2-3-4共四个步骤，找到E限制曲线。
2、把此格栅灯C0和C90两个平面亮度曲线绘制在附图2.1中，和E曲线进行比较。
如下图：
3. 灯具的亮度分布曲线全面落在限制曲线的左边，即在每个γ角内灯具的亮度都小于限制值，符合眩光限制的要求。
也就是说在1000 LX的使用照度下，使用此格栅灯能达到眩光II级的要求。
（五）如何用IES做照明设计分析灯
具配光性能
w照明设计软件德国DIALUX（推荐）1）分析单个灯具的配光性能参数
2）给定担搁灯具的IES格式文件，建设照明环境模型，模拟灯具配置后的照明效果。
3）软件使用免费（厂家灯具数据库加入该软件收费）
4）使用者最多的软件
w照明设计软件美国AGI32
1）类似DIALUX，收费软件
w灯具设计软件原美国PhotoPia。
