袖阀管注浆技术
袖阀管注浆施工工法 (2)
袖阀管注浆施工工法袖阀管注浆施工工法一、前言注浆技术是一种钢筋混凝土结构加强和修缮的有效手段。
袖阀管注浆施工工法是注浆技术中的一种特殊工法，其特点是具有施工简便、工艺成熟、加固效果好等优点。
本文将对袖阀管注浆施工工法进行全面介绍，并结合实际工程案例对其进行分析，以期能够为读者提供有价值的参考和指导。
二、工法特点袖阀管注浆施工工法是一种先导式注浆工法，其特点在于在钢筋上提前安装好袖阀管，整个施工流程采用整体注浆的方式进行。
与传统的钻孔注浆不同，袖阀管注浆施工工法减少了注浆管施工的工序，能够大大提高施工效率。
同时，袖阀管注浆施工工法的加固效果比较好，适用范围广，在实际工程中得到了广泛应用。
三、适应范围袖阀管注浆施工工法适用于对混凝土中的裂缝、空洞、空鼓、钢筋锈蚀等缺陷进行修补和加固。
其适用于各种规模的钢筋混凝土结构，包括桥梁、隧道、水利水电工程、建筑物等。
袖阀管注浆施工工法还能够适用于危险性较大、无法靠传统方法修缮的工程，如高空作业、水下作业等。
四、工艺原理袖阀管注浆施工工法的核心在于钢筋预埋袖阀管，在工程实际施工过程中，通过对钢筋的预检测和预定位，以达到提高加固效果的目的。
注浆施工时，首先将注浆浆料灌入袖阀管内，然后通过压缩空气或者其他手段将灌浆压入裂缝、空洞、空鼓等混凝土损坏区域中，以达到加固作用。
五、施工工艺袖阀管注浆施工工法的施工流程主要包括以下几个阶段：1. 准备工作：对被加固构件进行清理，检测和定位，进行安全防护措施的设置。
2. 预埋袖阀管：根据草图、图纸设计，对钢筋进行预埋袖阀管的加工、制作和焊接等工艺，确保袖阀管在注浆过程中不影响注浆浆料的流动，同时保证钢筋的强度不受影响。
3. 混凝土喷洒：使用混凝土泵或喷涂机将混凝土进行均匀喷涂。
4. 注浆施工：采用整体注浆的方式进行。
将浆料加入到注浆泵中，通过强制输送的方式将浆料灌入袖阀管中，然后将袖阀管下部的活塞向上升起，使浆料从袖阀管中注入混凝土结构中。
袖阀管注浆施工工艺
袖阀管注浆施工工艺
袖阀管注浆施工工艺是一种针对地下工程中渗漏、沉降等问题的修补方法。
具体的工艺流程如下：
1. 检查工程现场，确定被修补的区域。
2. 针对被修补区域，钻孔或切割一个小孔，将袖阀管插入孔内，封紧。
3. 连接注浆设备，将浆液注入袖阀管内，填充浆液至被修补区域。
4. 维持一定时间使浆液与被修补区域充分接触，待浆液凝固后，取出袖阀管。
5. 按被修补区域情况，如有需要可重复以上工艺流程，直至修补完毕。
袖阀管注浆施工工艺具有修补时间短、无需大面积作业、操作简单等优点，广泛应用于建筑物、隧道、地铁、水利工程等领域。
【精】地表袖阀管注浆技术探讨
2、袖阀管注浆的优点 （1）一般适用于50 m以内的地表注浆，目前， 该工法已经拓展到可以在洞内进行水平注浆，洞内 水平注浆的长度一般不超过15m。 （2）具有特殊结构的止浆塞，能将浆液限定在 注浆区域的任一段范围内进行灌注，达到分段注浆 的目的。 （3）止浆塞在光滑的袖阀管中可以自由移动， 可根据需要在注浆区域内某一段反复注浆。 （4）可以实现分段注浆，浆液扩散比较均匀； 采取较大的注浆压力时，发生冒浆和串浆的可能性 小。
袖阀管材料 管材厚度和橡胶套形式的不同
皮碗止浆系统
皮碗止浆系统 (孔深30m以内)
气囊式止浆塞 (孔深50m以内)
• 钻孔垂直度的控制措施
• （1）压实、平整施工场地;
• （2）安装钻机时应严格检查钻机的平整度和主动钻杆的垂 直度，钻进过程应定时检查主动钻杆的垂直度，发现偏差应 立即调整;钻孔定位误差≤10cm，钻孔垂直度误差≤1.0%。
•
二、垂直袖阀管注浆施工方案
一般应先 钻孔，采用跳孔钻进，跳孔注浆，一般用注 浆压力和注浆量作为双控标准。
主要注浆参数
序号 1 2
3
4 5 6 7 8
参数名称 垂直加固范围
注浆孔间距 注浆孔排距
注浆孔数 注浆压力 扩散半径 注浆速度
• （3）定期检查钻头、钻杆、钻杆接头，发现问题及时维修 或更换;
• （4）在软硬土层交界面或倾斜岩面处钻进，应低速低钻压 钻进。发现钻孔偏斜，应及时回填黏土，冲平后再低速低钻 压钻进; .
• （5）在复杂地层钻进，必要时在钻杆上加设扶整器。
•
安设注浆管注意事项
• （1）在不注浆部位安装A型注浆管，在注浆部位安装B 型注浆管，底部及顶部加下闷盖，防止杂物进入袖阀 管内。
道客巴巴 袖阀管注浆加固地基技术规程
道客巴巴袖阀管注浆加固地基技术规程1. 引言袖阀管注浆加固地基技术是一种常用于地基处理的方法，通过在地基中安装袖阀管，并进行注浆加固，以提高地基的承载能力和稳定性。
本技术规程旨在规范袖阀管注浆加固地基的施工过程，确保施工质量和工程安全。
2. 术语和定义•袖阀管：一种管状结构，用于注入固化材料到地基中。
•注浆：将固化材料注入袖阀管中，填充地基孔隙。
•固化材料：通过化学反应或物理变化形成固体的材料，用于填充地基孔隙并提高地基的承载能力。
•施工孔：在地基中钻探或挖掘的孔洞，用于安装袖阀管和注浆。
•注浆压力：注浆时施加在固化材料上的压力。
3. 设计要求袖阀管注浆加固地基的设计应满足以下要求： - 地基承载力提高要求 - 地基稳定性要求 - 注浆固化时间要求 - 施工孔间距和深度要求 - 注浆材料的选择和性能要求 - 注浆压力控制要求4. 施工准备4.1 施工人员•施工人员应具备相关技术资格和经验，熟悉袖阀管注浆加固地基的施工工艺。
•施工人员应了解施工现场的安全规定，并严格按照规定操作。
4.2 施工设备和材料•施工设备应符合国家相关标准和规定，保证施工质量和安全。
•注浆材料应符合设计要求，具备良好的流动性和固化性能。
4.3 施工现场准备•施工现场应清理干净，确保施工安全和施工质量。
•施工现场应设置警示标志，确保施工人员的安全。
5. 施工工艺5.1 施工孔的钻探或挖掘•施工孔的位置和数量应按照设计要求确定。
•施工孔的直径和深度应符合设计要求，保证袖阀管和注浆材料的安装和注入。
•钻探或挖掘施工孔时，应避免对周围环境和结构物造成损害。
5.2 袖阀管的安装•袖阀管应按照设计要求安装在施工孔中。
•袖阀管的长度和直径应符合设计要求，确保注浆材料充分填充地基孔隙。
•袖阀管的连接应牢固可靠，确保注浆材料不泄漏。
5.3 注浆材料的注入•注浆材料应按照设计要求进行配制和搅拌，确保材料的流动性和固化性能。
•注浆材料应通过袖阀管注入地基孔隙，确保充分填充并覆盖整个地基区域。
某地铁袖阀管注浆施工工艺和方法
某地铁袖阀管注浆施工工艺和方法 1. 袖阀管注浆工艺流程袖阀管注浆工艺流程图2.注浆孔布置及范围袖阀管采用直径48mm 硬质PVC 管；间距2.0m ×2.0m ，梅花形布置。
3.袖阀管施工参数⑴ 注浆材料① 纯水泥浆：采用PO.42.5级普通硅酸盐水泥，水灰比：0.8:1-1:1； ② 双液浆：水泥采用PO.42.5级普通硅酸盐水泥；注入套壳料下入袖阀管搭设施工平台 测放孔位钻机就位，校正方位倾角 钻进成孔至设计深度配制搅拌套壳安装止浆环，注入固管止浆料制作袖阀管 配制搅拌固管止浆料 待凝下入芯管，开环注浆制备注浆液 自下而上进行，分段间歇注浆全孔段注浆完成，冲洗袖阀管保护好袖阀管，必要时进行后备注浆水玻璃：模数m=2.4--3.2，浓度Be不应小于40；注浆前，进行现场试验，通过降低水玻璃的浓度以调节双液浆混合可泵性，以满足浆液在溶洞中的扩散；③速凝剂：速凝剂掺量宜为胶凝材料质量的2％～10％，当原材料、环境温度发生变化时，应根据工程要求，经试验调整速凝剂掺量；具体施工时参数应根据时间情况、现场试验进行调整，施工前应进行现场注浆试验，注浆参数根据试验情况进行调整，注浆量和注浆有效半径通过现场试验确定；④速溶剂：对于施工时注水泥砂浆前，应进行现场试验，如果在规定的注浆压力条件下，达不到注浆速度要求，应适当添加速溶剂，速溶剂掺量以现场试验来确定。
⑵注浆压力和注浆量周边孔、止浆墙：以相对小压力、多次数、较大量控制；压力0.2--1.0MPa，3--4次。
中央孔：压力按0.1--0.15 MPa控制，3次。
注浆速度：30~70L/min。
注浆扩散半径：填充物为粉质粘土和粉质粘土混风化岩碎屑按照1.5m计算，填充物为砂、风化岩碎屑按照2～2.5m计算。
⑶注浆间歇时间每次间隔6--10小时。
⑷灌砂浆①灌砂浆材料采用42.5级普通硅酸盐水泥和中砂，在现场拌制，配合比为水泥：砂：水=1：5.7：1，流动度为70mm；②灌砂浆可利用两砂浆孔相互作为出气孔，当砂浆不能继续灌入时停止灌注。
袖阀管注浆技术交底

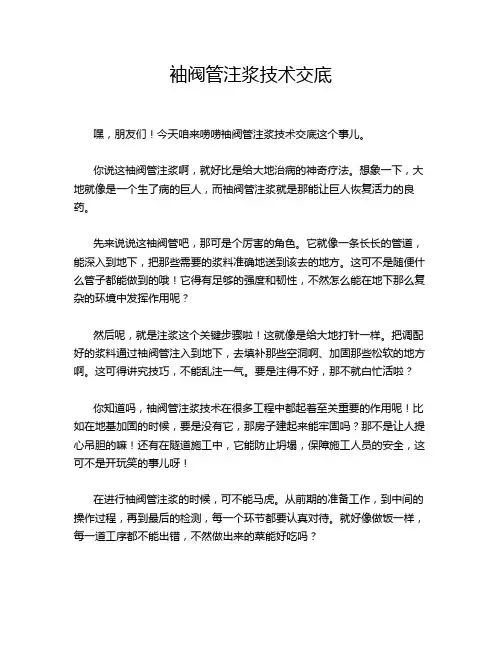

袖阀管注浆技术交底嘿，朋友们！今天咱来唠唠袖阀管注浆技术交底这个事儿。
你说这袖阀管注浆啊，就好比是给大地治病的神奇疗法。
想象一下，大地就像是一个生了病的巨人，而袖阀管注浆就是那能让巨人恢复活力的良药。
先来说说这袖阀管吧，那可是个厉害的角色。
它就像一条长长的管道，能深入到地下，把那些需要的浆料准确地送到该去的地方。
这可不是随便什么管子都能做到的哦！它得有足够的强度和韧性，不然怎么能在地下那么复杂的环境中发挥作用呢？然后呢，就是注浆这个关键步骤啦！这就像是给大地打针一样。
把调配好的浆料通过袖阀管注入到地下，去填补那些空洞啊、加固那些松软的地方啊。
这可得讲究技巧，不能乱注一气。
要是注得不好，那不就白忙活啦？你知道吗，袖阀管注浆技术在很多工程中都起着至关重要的作用呢！比如在地基加固的时候，要是没有它，那房子建起来能牢固吗？那不是让人提心吊胆的嘛！还有在隧道施工中，它能防止坍塌，保障施工人员的安全，这可不是开玩笑的事儿呀！在进行袖阀管注浆的时候，可不能马虎。
从前期的准备工作，到中间的操作过程，再到最后的检测，每一个环节都要认真对待。
就好像做饭一样，每一道工序都不能出错，不然做出来的菜能好吃吗？比如说，你得选对浆料吧！不同的情况要用不同的浆料，这可不能瞎搞。
还有注浆的压力和速度，那也得控制好，不然出了问题可就麻烦啦！咱再说说这袖阀管注浆的好处，那可真是不少。
它能提高地基的承载能力，让建筑物稳稳地站在地上。
它还能止水堵漏，让那些水呀什么的都乖乖听话，别乱跑。
你说这么好的技术，咱能不好好掌握吗？咱得像爱护宝贝一样对待它，让它发挥出最大的作用。
总之啊，袖阀管注浆技术是个非常实用且重要的技术。
咱搞工程的可不能小瞧了它。
咱得认真研究，好好实践，让它为我们的工程建设添砖加瓦。
怎么样，朋友们，是不是对袖阀管注浆技术有了更深的了解呢？别小看了这看似普通的技术，它可是能创造大奇迹的哟！原创不易，请尊重原创，谢谢!。
道客巴巴 袖阀管注浆加固地基技术规程
知识袖阀管注浆加固地基技术规程1. 什么是袖阀管注浆加固地基技术？袖阀管注浆加固地基技术是一种用于处理地基问题的专业技术。
通过在地基中安装袖阀管，并注入特定的浆料，来加固地基，增强地基的承载能力和稳定性。
这项技术在地基处理领域被广泛应用，具有显著的效果和实用价值。
2. 袖阀管注浆加固地基技术的适用范围袖阀管注浆加固地基技术适用于各种地基工程中的地基处理，包括建筑、桥梁、码头、堤坝等。
无论是土质还是岩石地基，都可以通过袖阀管注浆加固来解决地基不稳定和承载能力不足等问题。
3. 袖阀管注浆加固地基技术的施工步骤袖阀管注浆加固地基技术的施工步骤一般包括：地基勘测、孔洞钻探、袖阀管安装、浆料注入和固化。
在施工过程中，需要严格按照规程进行操作，确保施工质量和效果。
4. 袖阀管注浆加固地基技术的优势袖阀管注浆加固地基技术具有以下优势： 1. 高效性：施工周期短，效果明显。
2. 环保性：采用无污染的浆料，对环境友好。
3.经济性：成本低，适用范围广。
4. 可靠性：加固效果持久，稳定性好。
5. 我对袖阀管注浆加固地基技术的个人观点作为一项应用广泛的地基处理技术，袖阀管注浆加固地基技术在实际工程中展现出了巨大的应用价值。
它不仅可以有效地解决地基不稳定的问题，还可以显著提高地基的承载能力，保障工程的安全性和稳定性。
在未来的工程建设和维护中，袖阀管注浆加固地基技术将会得到更广泛的应用，成为地基处理领域不可或缺的重要技术。
结语袖阀管注浆加固地基技术规程的制定和实施，有力地推动了地基处理技术的发展与完善。
随着科技的不断进步和工程需求的不断提高，我相信袖阀管注浆加固地基技术会在未来发展中不断创新和完善，为工程建设提供更加可靠、安全、高效的地基处理解决方案。
以上就是我对袖阀管注浆加固地基技术的一些个人观点和理解，希望能够对您有所帮助。
感谢您的阅读！（文章总字数4348字）#注：“知识袖阀管注浆加固地基技术规程”是指定的主题文字。
静压注浆技术-袖阀管注浆技术
王军海 郭振周 冯林 何小奇 敖岩 孙超 郜运怀 卜宪龙
静压注浆
根据注浆压力的不同，可将注浆法分为静压注浆 和高压喷射注浆两大类。 静压注浆一般压力较低，注浆压力随着浆流遇到 的阻力增大而升高，浆液注入后为流动状态。
低压注浆：静压注浆，5MPa以下
按注浆压力
中压注浆：5～15MPa 高压注浆：15MPa以上
（5 ）施工质量控制
5．1严把材料关 (1)严禁使用不合格水泥，不得使用过期、没过安定期 和受潮的水泥。水泥标号应与设计要求相符。 (2)选用材质好的袖阀管，避免多轮次注浆时袖阀管破 裂而导致无法继续注浆。 (3)套壳材料应符合要求，严格按要求调制套壳料，必 须试验后确定套壳料的比例，套壳强度必须兼备开环 和防止串浆，这是保证注浆质量的重要因素之 (4)严格按试验确定的水灰比拌制注浆液。注浆液应 具备良好的流动性和较小的析水性，并保证在一定的 压力下浆液能很好地扩散，达到注浆效果。
5.袖阀管注浆
(1）工法介绍 袖阀管注浆工法是由法国soletanche基础工程公司 开发研究的一种注浆工法，因而该注浆工法称为索 列坦修工法，该工法引入中国后，被称为袖阀管注 浆工法。针对淤泥质等软弱地层，该工法是目前被 国内外公认的最可靠的注浆方法，著名的英吉利海 峡隧道，英、法、日、意等国以及台湾、香港地铁 工程均采用该注浆方法。该工法由上海隧道股份有 限公司引入中国后，先后在上海地铁、北京地铁王 府井站、广州地铁、深圳地铁以及其它注浆工程中 推广应用，均取得了良好的注浆效果，产生了巨大 的社会和经济效益。
袖阀管灌浆法有上述优点，但国内却很少使用，主要的 疑虑是：袖阀管不能回收、花费大。实际上，由于该方法的 有效性，从总体工程考虑，它应是一种经济的方法。比如， 在发现防水效果不佳时，可利用原孔补灌某一孔段，很容易 达到目的；而其他方法则非常麻烦。特别是对复杂的优越性。 地层的灌浆和更高要求的灌浆，袖阀管灌浆法显示了更加明 显 该法还有一个缺点：每个灌浆层长度固定为33～50cm， 不能根据地层的实际情况调整灌浆段的长度。 著名的英吉利海峡隧道堵水灌浆，英、法、日、意等国 的地铁灌浆，台湾省和香港的地铁灌浆，这些成功的工程实 践证明了这一方法的优越性。
袖阀管注浆加固技术交底
袖阀管注浆加固技术交底1. 引言袖阀是一种常用于管道系统中的连接件，其主要作用是保证管道的密封性和连接的稳定性。
然而，在某些情况下，由于管道的老化、破损或者其他原因，袖阀的连接出现了问题，为了修复和加固这些连接，袖阀管注浆加固技术被广泛采用。
本文将对袖阀管注浆加固技术进行详细的交底。
2. 袖阀管注浆加固技术概述袖阀管注浆加固技术是一种通过注入浆液来加固袖阀和管道连接的方法。
其基本原理是利用浆液的黏性和强度，在袖阀和管道之间形成一个加固层，从而提高连接的稳定性和密封性。
3. 袖阀管注浆加固技术的操作步骤3.1 准备工作在进行袖阀管注浆加固之前，需要进行一些准备工作，包括：•熟悉注浆设备的使用方法；•准备好所需的浆液和注浆材料；•对袖阀和管道进行检查，并确定加固的位置和范围。
3.2 清洁袖阀和管道在进行注浆加固之前，需要将袖阀和管道的表面清洁干净，以确保注浆材料能够充分附着在其表面。
3.3 进行注浆加固3.3.1 注入浆液将准备好的浆液通过注浆设备注入袖阀和管道之间的空隙中。
注入时需要控制好注浆的速度和压力，确保浆液能够充分填满空隙，并与袖阀和管道表面充分接触。
3.3.2 固化浆液待浆液充分注入后，需要等待一定的固化时间，使浆液在空隙中逐渐固化和硬化。
在此过程中，需注意控制温度和湿度，以保证浆液的固化效果。
3.4 清理和检查浆液固化后，需要对袖阀和管道进行清理和检查，以确保加固效果符合要求。
如发现问题，需要及时修复并重新进行注浆加固。
4. 袖阀管注浆加固技术的优势袖阀管注浆加固技术具有以下优势：•简单方便：操作过程简单，不需要大量的工具和设备；•经济高效：加固成本相对较低，且加固效果明显；•适用广泛：可用于各种类型和规格的袖阀和管道连接。
5. 袖阀管注浆加固技术的应用领域袖阀管注浆加固技术在以下领域得到了广泛应用：•水处理工程；•石油和化工工程；•供水和排水系统；•铁路和地铁工程。
6. 安全注意事项在进行袖阀管注浆加固过程中，需要注意以下安全事项：•确保注浆设备和工具的正常使用；•控制好注浆的速度和压力，避免过度注浆导致管道冲击或破裂的危险；•使用个人防护装备，如手套、防护眼镜等；•遵守操作规程和安全操作要求。
袖阀管注浆方案
袖阀管注浆方案引言袖阀管注浆方案是一种常用于基坑支护、地下洞室以及地基加固的施工技术。
通过使用袖阀管来实现对土体的注浆，可以有效地提高土体的强度和稳定性。
本文将介绍袖阀管注浆方案的基本原理、施工步骤以及注意事项。
基本原理袖阀管注浆方案的基本原理是通过在土体中设置袖阀管，并通过管道将注浆材料输送至袖阀管内，然后通过袖阀管流入土体中。
袖阀管一般由钢管制成，具有一定的强度和刚度。
注浆材料可以是水泥浆、膨润土浆等。
施工步骤袖阀管注浆方案的施工步骤一般包括以下几个主要环节：1.确定注浆位置：根据实际情况确定袖阀管的位置和数量。
通常需要根据设计要求和地质条件来确定注浆的位置。
2.钻孔固定袖阀管：在确定的位置上进行钻孔，然后将袖阀管安装在钻孔中，并用水泥浆等材料将其固定。
3.进行注浆施工：通过注浆设备将注浆材料输送至袖阀管内，然后通过袖阀管流入土体中。
注浆过程中需要控制注浆压力、注浆速度，以保证注浆材料的均匀分布。
4.监测注浆效果：在注浆完成后，需要对注浆效果进行监测。
可以采用测量土体的强度和稳定性等指标来评估注浆效果。
如果发现注浆效果不理想，需要进行相应的修补措施。
注意事项在进行袖阀管注浆方案施工时，需要注意以下几点事项：1.施工前需进行地质勘察：在施工前需要进行地质勘察，了解地下土质情况和地下水位等信息，以便确定适合的注浆方案。
2.控制注浆压力和速度：在注浆过程中需要控制注浆压力和速度，以避免土体过度变形或破坏。
注浆压力一般在设计范围内控制，注浆速度一般不宜过快，以保证注浆材料的均匀分布。
3.注浆材料选择：根据施工需要和土体特性选择合适的注浆材料。
常用的注浆材料有水泥浆、膨润土浆等。
选择合适的注浆材料可以提高注浆效果。
4.安全施工：施工过程中需要注意安全事项，采取必要的安全措施。
比如，在钻孔过程中要注意防止钻孔设备和人员受伤，注浆时要保持施工现场的通风良好。
结论袖阀管注浆方案是一种有效的地基加固和土体稳定的施工技术。
袖阀管水平注浆技术在砂卵石地层中土体改良施工工法
袖阀管水平注浆技术在砂卵石地层中土体改良施工工法袖阀管水平注浆技术在砂卵石地层中土体改良施工工法一、前言随着城市化进程的推进，土地资源利用的压力不断增加，土体改良成为保证工程稳定和持久可靠的重要手段之一。
袖阀管水平注浆技术作为一种有效的土体改良施工工法，可广泛应用于砂卵石地层中。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点袖阀管水平注浆技术是一种利用管道将注浆剂注入土体内部，通过与土体中的不良土层发生化学反应或形成胶结体来改良土体的方法。
该工法具有施工简单、施工效率高、可操作性强、改良效果明显等特点。
三、适应范围袖阀管水平注浆技术适用于砂卵石地层中的土体改良工程，包括但不限于基础处理、地基加固、坑壁固结等。
该工法可以提高土体的强度、稳定性和抗渗性，提高工程的承载能力和持久性。
四、工艺原理袖阀管水平注浆技术的工艺原理主要是通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，让读者了解该工法的理论依据和实际应用。
在施工过程中，应根据地质条件和工程要求，选择合适的注浆剂，通过控制注浆压力以及注浆剂的流量、浓度和温度等参数，达到改良土体的目的。
五、施工工艺袖阀管水平注浆技术的施工工艺包括准备工作、管道布置、注浆剂配制、注浆设备安装、注浆施工等多个阶段。
在施工过程中，需密切配合施工人员的配合，合理安排施工工序和施工时间，确保施工的顺利进行。
六、劳动组织领导者需根据施工规模和工期等因素，合理组织施工人员，并结合工程实际，制定合理的劳动组织方案。
在施工过程中需统一指挥、协调作战，确保施工任务的顺利完成。
七、机具设备袖阀管水平注浆技术所需的机具设备主要包括阀门、注浆管道、注浆泵等。
这些设备具有注浆控制精度高、反应灵敏、安全可靠等特点，可满足工程施工的要求。
八、质量控制为了确保施工过程中的质量达到设计要求，需要采取一系列的质量控制措施。
袖阀管注浆法
袖阀管注浆法一、一般规定1、袖阀管注浆法适用于处理全充填或半充填的土（溶）洞、淤泥、淤泥质土、流塑、软塑或可塑粘性土、粉土、砂土、碎石土等地基。
土（溶）洞及高压缩性土体是地基中的软弱地带，其处理的目的是使土（溶）洞的空洞能充填密实，充填物能够固结且具有一定的强度，切断土（溶）洞与地下水的联系，使其不再发展。
高压缩性土体处理后要达到中压缩性，即压缩系数a1～2＜0.50MPa-1，使处理体与周边土层的强度具有一定的均匀性，能够协同受力。
2、袖阀管注浆法其适应性强，能进行定深、定量、分序、分段、间歇、重复注浆，集中了劈裂注浆法、压（挤）密注浆法与渗入注浆法的优点。
3、袖阀管注浆方案确定后，应结合工程情况进行现场试验、试验性施工或根据工程经验确定施工参数及工艺。
二、设计1、袖阀管注浆处理地基的面积，应大于基础或建筑物底层平面的面积。
2、袖阀管注浆处理地基的深度，应根据建筑场地的土质情况、工程要求等综合因素确定。
3、袖阀管注浆孔宜采用正方形或梅花形布置，孔间距为1.50~2.50m。
4、袖阀管注浆的材料为水泥，同时也可加入添加剂如粉煤灰或水玻璃。
5、袖阀管注浆地基的承载力特征值应通过现场原位测试（如标准贯入试验）确定。
初步设计无试验资料时，可按当地经验确定。
6、袖阀管注浆地基的变形计算，应符合现行国家标准《建筑地基基础设计规范》（GB50007-2002）的有关规定。
三、施工袖阀管注浆法使用的注浆工具为“袖阀管”，袖阀管为内径50～60mm、一次性使用的塑料管，由两部分组成，注浆段为带射浆孔的花管，注浆段以上为实管。
花管每隔33cm（即每米3组）钻一组（6～8个孔）射浆孔，射浆孔呈梅花形布设，其外为长5～1、成孔：在不良地质体实际位置、范围等详细情况还不清楚，必须先利用布置好的注浆孔对地质体进行勘察。
钻孔施工采用φ90～110mm钻头泥浆护壁钻进，从中心向外渐次推进。
钻孔的垂直度偏差不宜大于1.5%。
2、浇注套壳料：在注浆段范围内要浇注套壳料（粘土水泥浆，套壳料配合比为水泥：粘土：水＝1：1.50：1.88），用来防止袖阀注浆管在注浆过程中变形、变位或损坏，并能保证水泥浆通过。
袖阀管注浆施工工艺
袖阀管注浆施工工艺一、引言袖阀管注浆施工工艺是一种在地下工程中广泛应用的方法，用于修复和加固地质灾害、地下水工程、地下建筑等项目中的管道与土壤之间的接口。
该工艺能够提高管道的密封性和稳定性，确保工程的可靠性和耐久性。
本文将对袖阀管注浆施工工艺进行全面、详细、深入地探讨。
二、施工准备在进行袖阀管注浆施工前，需要进行以下准备工作：2.1 设备准备•注浆设备：注浆泵、搅拌设备、压力计等；•工具准备：包括钻头、钻杆、窥孔器、夹具等。
2.2 施工材料准备•注浆材料：根据具体情况选择合适的注浆材料，如水泥浆、聚氨酯浆等；•测试材料：用于对注浆效果进行检测，如颜色标记剂、外部控制剂等。
2.3 施工人员准备•确保施工人员具备相关技术培训和证书，具备良好的安全意识；•根据工程规模和施工难度确定施工人员数量，并进行合理分工协作。
2.4 现场准备•清理施工现场，确保施工区域整洁，便于施工操作；•检查地质环境和地下设施，对可能存在的隐患进行评估和处理；•设置安全警示标志，确保施工过程中的安全。
三、施工步骤袖阀管注浆施工工艺主要包括以下步骤：3.1 钻孔•根据设计要求和现场实际情况，确定钻孔的位置和数量；•使用合适的钻探设备进行钻孔，确保孔径和孔深符合要求；•在钻孔过程中，根据钻探速度和阻力变化等参数，及时调整钻探方式和工艺。
3.2 注浆•选择合适的注浆材料和注浆方法，根据具体情况进行调配；•利用注浆泵将注浆材料注入到钻孔中；•控制注浆流量和注浆压力，确保注浆材料充分填充钻孔并与土壤形成密实均匀的固结体。
3.3 确认注浆效果•注浆完成后，利用窥孔器或其他合适的工具进行观察和检测；•根据注浆效果，判断是否需要进行二次注浆或其他修补措施；•对注浆效果进行记录和评估，为后续工作提供参考。
3.4 清理现场•施工完成后，清理现场，清除钻孔和注浆过程中产生的废料和残渣；•检查施工设备和工具，确保其完好并进行维护保养；•整理施工记录和相关文件资料，做好归档工作。
袖阀管注浆施工工法
袖阀管注浆施工工法引言袖阀管注浆施工工法是一种常用于地下工程中的注浆技术。
该工法采用袖阀管作为注浆装置，通过施加一定的压力，将注浆材料注入地层中，从而实现地层增强、止水、固结等效果。
本文将介绍袖阀管注浆施工工法的原理、施工步骤、施工要点以及应用范围等内容。
一、原理袖阀管注浆施工工法的原理是通过袖阀管将注浆材料注入到地层中。
袖阀管是一种具有多个开口的管道，通过设置在地下的特定位置上，将注浆材料注入到需要处理的地层中。
注浆材料可以是水泥浆、聚合物浆液等，具体选择根据地层的情况和施工要求来确定。
当注浆材料充分流动到地层中时，通过增加注浆材料的压力，使其填充空隙、固结地层，从而达到加固地层、止水等效果。
二、施工步骤1. 前期准备：确定施工位置、地层状况等，并进行合理的布置和设置。
2. 挖掘孔眼：根据设计要求和地层状况，在需要施工的位置进行孔眼的挖掘，确保孔眼的数量和位置符合要求。
3. 安装袖阀管：在挖掘好的孔眼中，安装袖阀管。
袖阀管的安装应符合规定的施工要求，确保其稳固可靠。
4. 注浆材料准备：根据设计要求，准备好所需的注浆材料，并进行必要的搅拌和调配工作。
注浆材料的配制需按照设计指导书中的要求进行。
5. 注浆施工：通过袖阀管将注浆材料注入到地层中。
在注浆过程中，需要控制注浆材料的流速和流量，以确保注浆效果符合要求。
6. 施工结束：施工完成后，对施工现场进行清理和整理，并进行必要的记录和检查工作。
三、施工要点1. 施工前要做好充分的前期准备工作，包括确定施工位置、地层状况等，以便制定合理的施工方案。
2. 在挖掘孔眼和安装袖阀管时，要按照规定的要求进行操作，确保孔眼的数量和位置以及袖阀管的安装符合要求。
3. 注浆材料的准备和配制工作应按照设计要求进行，确保注浆材料的质量和性能符合要求。
4. 在注浆施工过程中，应严格控制注浆材料的流速和流量，以确保注浆效果达到设计要求。
5. 施工完成后，要及时进行清理和整理工作，并记录施工情况和检查结果，以便后续的工程评估和管理。
袖阀管注浆
袖阀管注浆施工工艺一、压密注浆的解释和作用1、解释：通过较高压力将液状的浆液注（压）入岩土层内部，以达到密实岩土层。
2、作用：密实、改良岩土层，止水，防坍等。
二、施工方法和步骤1、施工方法：通过压力注浆机把水泥浆或其混合浆液由钻孔（袖阀管、锌管）注入地层内部（空隙、间隙、裂隙或空洞等）。
2、施工步骤钻孔------下袖阀管（套壳料、袖阀管、封口）------下锌管（注浆头、管路连接）------浆液拌制（水泥、水、缓凝剂）------开注浆机------吸浆（混合）------按步距提管------结束、清洗3、注浆主要参数扩散方式：渗透～劈裂；浆液扩散半径：1～1.2m有效加固范围：1.5m（间隔加固）；注浆油压力：2～3Mpa注浆速度：10～20L/min；凝结时间：60～120s浆液基准配比：A液：水/水泥=0.75～1.5：1 外加剂：缓凝剂/水泥：2～3% B 液：水玻璃：35～40Be′单液浆为A液单液，双液浆为A液和B液的混合液，双液浆的配合比为A液：B液=1：1。
三、施工技术要求1、钻孔：要求保证钻孔的垂直度2、下袖阀管：下袖阀管包括下套壳料、下袖阀管并连接、钻孔封口等工作。
套壳料一定要按比例配制，并保证把孔内泥浆置换完方能下袖阀管；袖阀管的连接一定要保证质量，连接紧密、不得有断开现象；封口按设计进行封口料的制作，并保证封口的长度在1.5m以上。
3、下锌管：先检查注浆头的状况，如单向阀的状态是否良好；检查管路不能有堵塞现象，并保证各节管路的连接质量；如果袖阀管出现堵塞，应先进行洗管，尽量使锌管下放至孔底。
4、浆液制作：按设计和现场值班工程师提供的配合比拌制好浆液，浆液的比重符合要求，添加剂的按试验人员确定的参量进行添加，经保证水泥浆液的配制质量。
5、开注浆机：在一切工作都做好后方可开注浆机进行注浆，注浆过程中主要通过听声音、看压力、看注浆量来判断注浆的实施效果；听声音是否有异常，看压力是否过高，看注浆量是否达到设计的注入量；这个过程主要靠注浆司机来控制，另外注浆司机还要做好注浆记录，并保证记录的真实性。
袖阀管注浆加固
袖阀管注浆加固〔一〕、袖阀管注浆设计袖阀管注浆设计主要依据"建筑地基根底设计规"DBJ 15-31-2003、"建筑地基处理技术规"DBJ 15-38-2005。
1、注浆孔距〔1〕对局部的粉质粘土、粉土、粉细砂层，孔距取750，排距取700。
〔2〕粗砂、砾砂、卵石层，孔距取1500，排距取1400。
2、浆液配合比设计〔1〕粉质粘土、粉土、粉细砂层注浆浆液配合比粉质粘土、粉土、粉细砂层的注浆浆液，采用纯水泥浆。
水灰比：第一轮注浆水灰比为1.0；第二轮注浆水灰比为0.9；第三轮注浆水灰比为0.8。
〔2〕粗砂、砾砂、卵石层注浆浆液配合比粗砂、砾砂、卵石层注浆的浆液配合比水灰比：第一轮注浆水泥：粘土：水：FDN＝100：20：110：3第二轮注浆水泥：水：FDN＝100：90：3第三轮注浆水泥：水＝100：903、注浆量水泥用量按平均水灰比0.90计算。
由于本工程注浆需同时考虑提高地基承载力和到达止水效果，应采用高强度注浆。
〔1〕局部的粉质粘土、粉土、粉细砂层每米孔深注浆量根据勘察报告，粉质粘土、粉土的孔隙比为〔0.764＋0.719〕/2＝0.742，孔隙率为0.742/〔1＋0.742〕＝0.42 6。
Q＝1000vnβα＝1000×0.525×0.426×0.45×1.15＝115.7 L/m浆液注入率为115.7/525＝0.22＝22％。
水泥用量t＝115.7×0.818＝94.6 kg/mQ－每米注浆量〔L〕；v－加固土体积〔m3〕;n－土的孔隙率；β－浆液填充系数，中密粉土取0.45；α－浆液损耗系数，一般取1.15～1.30。
粉质粘土、粉土、粉细砂层每米孔深水泥注入量设计取值为95.0kg/m。
〔2〕粗砂、砾砂、卵石层每米孔深注浆量根据勘察报告，粗砂、砾砂、卵石层均为中密状。
参考"岩土注浆理论与工程实例"第106页提供的指标，孔隙率为0.35。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅埋暗挖隧道袖阀管注浆加固技术中铁十八局集团有限公司北京地铁指挥部黄向阳
摘要：地铁工程施工过程中，不可避免的会对周围建（构）物等造成直接影响，特别是当隧道在穿越一些重大管线时，施工风险较大，对施工要求较高。
北京地铁十号线一期知春里车站东北风道为暗挖风道，采用袖阀管注浆加固技术成功穿越了多条市政管线，确保了管线及隧道自身的安全。
关键词：袖阀管注浆；超前加固；工程技术
1、工程简介
1.1工点概况
科南路站东北风道位于知春路主车道下方，采用暗挖法施工。
结构上方有三条东西走向的市政管道（φ1400上水管距结构0.8米；φ1550雨水管距结构1.2米；φ800上水管距结构1.3米），在7-7断面进入6-6断面挑高近2米，覆土厚度只有5米左右，为了保证施工过程中管线及结构的安全，采用袖阀管注浆加固工程技术进行预加固土体的措施。
见下图一
图一工程概况图
1.2工程地质状况
勘察揭露地层土质自上而下依次为：人工填土层、砂质粉土、粉质粘土、粉细砂与中粗砂层、
圆砾层、中粗砂层、卵石层。
车站场区第四纪地层中赋存上层滞水、潜水和承压水。
在该施工区内上层滞水丰富，对施工有一定的影响。
2、袖阀管式注浆方法特点
2.1在施工场地受到限制时，可针对性的对故障段实施打定向斜孔注浆，加固土体。
2.2袖阀管结构主要由Ф68mmPVC外管、6分镀锌注浆内管、橡皮套、密封圈等组成。
见图二管结构示意图
图二袖阀管结构示意图
2.3、袖阀管是一种只能向管外出浆，不能向管内返浆的单向闭合装置。
灌浆时，压力将小孔外的橡皮套冲开，浆液进入地层，如管外压力大于管内时，小孔外的橡皮套自动闭合。
2.4、每个灌浆长度固定为30cm-50cm，还可以根据地层情况调整灌浆长度，实现定量定尺可控灌浆。
2.5、根据需要灌注任何一个灌浆段，还可重复灌浆。
2.6、可使用较高的灌浆压力，灌浆时冒浆和串浆的可能性较小。
2.7、钻孔和灌浆分开，提高了钻孔、设备的利用率。
2.8、由于在被加固的地层中，进行了多点、定量、均衡的注浆，注浆体在地层中均匀分布，均匀连接，因此，大大提高了被加固地层段的整体稳定性。
2.9、可在一个孔内灌注几种浆材。
3、超细水泥—水玻璃压力注浆加固法
超细水泥—水玻璃压力注浆加固地层，是将具有一定压力的水泥—水玻璃浆液，通过土层（沙
层）颗粒间的孔隙强行注入土层中，起到挤密和充填作用，迫使土层（沙层）孔隙内的部分或大部分水和空气排去，从而加快土层（沙层）的固结稳定，阻止或控制路基不均匀沉陷。
注浆液由水泥浆加适量水玻璃配制而成。
浆液注入地层后，水玻璃可与土层中碳酸钙起化学反应，生成硅胶；水泥与土颗粒及土层中其它填物胶结。
同时，水玻璃可促使水泥早凝避免沉淀、析水、保证浆液和易性、可注性。
注浆液通过土层中孔隙，起劈裂和渗流充填作用，所经之处均与土层牢固胶结，形成坚强持力层，提高了地层承载力，消除了土层的湿陷性，使土体遇水不会再产生不均匀沉陷，保持土体长久稳定。
4、袖阀管注浆施工参数和工艺流程
4.1注浆参数的确定
根据现场反复试验结果确定注浆参数，如下表一。
表一注浆施工技术参数表
4.2机械设备安排
机械设备安排如表二
表二机械设备安排表
4.3施工工艺流程
工艺流程见下图三。
图三袖阀管注浆工艺流程
五、方案实施
5.1施工准备
1、详细分析研究设计要求、地质条件，考虑所须的设备、器材人员配备和可能会遇到的问题及处理方法。
2、参加施工图纸审查，明确图纸及技术要求。
3、施工时分导洞分别实施钻孔注浆作业，首先挂网喷射300cm厚混凝土封闭掌子面，作为注浆止浆墙，同时应保证台阶长度满足注浆操作作业要求。
4、现场施工测量放线，放注浆孔位、进行内部核对，并对甲方复核、签证，避免错漏。
测量后的每一个注浆孔位应用竹签作好标记，发现有隐蔽障碍物，提前处理。
5、对机械设备进行全面检修保养。
做好各种注浆材料的备料工作。
配备健全各种工作人员，明确岗位及责任。
进行各种安全检查。
平整场地道路，安装水源、电源、搭临时设施，规划施工场地
使用布置。
5.2钻孔注浆施工
1、钻机根据自身定位装置，确定钻孔角度定好孔位后，开始钻孔，采用硬质合金钻头钻进，钻至终孔。
2、注浆加固范围：拱部为开挖轮廓线外0.8m，长管打设长度及角度现场根据实际情况适当调整。
注浆孔采用平行钻孔定位布设，长管沿初支内轮廓200mm内打设，孔距0.8m，行距0.6m，注浆分段长0.6m。
见下图四。
图四袖阀管注浆示意图及施工照片
3、向孔内下入注浆袖管。
4、用水泥袋纸、水泥等将管口封牢。
5、用PW-150泥浆泵，向孔内注入套壳料，注满为止。
套壳料配方：水泥：粘土：水=1：1.5：2。
6、套壳料凝固后（10－13小时），即可开始注浆。
7、注浆。
用PW-150注浆泵，根据注浆参数表要求，从孔底自下而上进行注浆。
注浆次序，每次都必须跳开一个孔进行注浆。
Ф68管，L=10m，外插角度13°
Ф68管，L=12m，外插角度12°
400厚止浆墙
Ф1400上水管
Ф1400上水管
Ф1550雨水管
注浆管孔距0.8m，分
段长0.6m
.
8、以此类推，进入工作循环注浆施工。
六、实施效果
从工作面开挖效果看，通过注浆孔形成的混凝土柱体，基本相互咬合，形成棚体承载拱部的土压，取得很好的管棚效应。
避免了塌方，保证了施工安全。
实施效果见下图五。
同时该注浆工艺在
止水方面效果显著。
该方案的成功实施，为我单位在以后采用浅埋暗挖法通过有地下水地层和下穿
重大管线时，提供了可借鉴的宝贵经验。
图五袖阀管注浆效果照片
七、结束语
本注浆工艺在我集团公司承建的北京地铁十号线03标段科南路站东北风道施工中得到应用，也为后期北京地铁新线施工提供了宝贵的经验。
同时也为我集团公司在类似工程施工时提供了非常实
用的经验参考，具有十分重要的意义。
作者简介：作者黄向阳，2004年6月毕业于中南大学土木工程专业，2004年8月参加工作，先后经
历过陕西子靖高速08标工程、北京地铁十号线一期03标工程，初级职称（助理工程师），现任北京
地铁8号线二期05标项目经理部工程部部长。
第六
次注浆
第N次注
浆，冲洗注
浆管。
