LPC3-530低压电动机综合保护测控装置技术说明书V1.0

合集下载

LPC2-530使用说明书V1.0

LPC2-530使用说明书V1.0

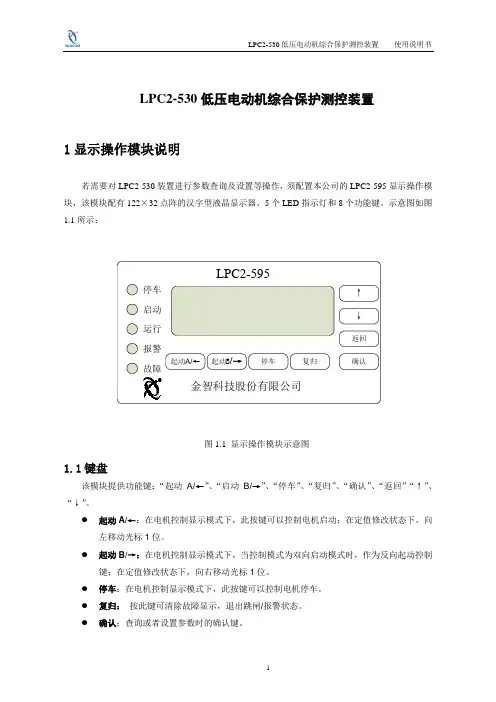

LPC2-530低压电动机综合保护测控装置1显示操作模块说明若需要对LPC2-530装置进行参数查询及设置等操作,须配置本公司的LPC2-595显示操作模块,该模块配有122×32点阵的汉字型液晶显示器、5个LED指示灯和8个功能键。

示意图如图1.1所示:图1.1 显示操作模块示意图1.1键盘该模块提供功能键:“起动A/←”、“启动B/→”、“停车”、“复归”、“确认”、“返回”“↑”、“↓”。

●起动A/←:在电机控制显示模式下,此按键可以控制电机启动;在定值修改状态下,向左移动光标1位。

●起动B/→:在电机控制显示模式下,当控制模式为双向启动模式时,作为反向起动控制键;在定值修改状态下,向右移动光标1位。

●停车:在电机控制显示模式下,此按键可以控制电机停车。

●复归:按此键可清除故障显示,退出跳闸/报警状态。

●确认:查询或者设置参数时的确认键。

●返回:正常操作时的返回键,在“电机控制显示模式”模式下,按返回键可进入各级查询和设置菜单。

●↑:各级查询和设置菜单里,向上翻页;在修改参数状态时数值加一。

●↓:各级查询和设置菜单里,向下翻页;在修改参数状态时数值减一。

1.2LED指示灯●停车:停机时点亮。

●启动:启动过程中点亮,正常运行后熄灭。

●运行:运行时点亮。

●告警指示灯:保护动作或需要告警的信号时点亮,信号复归后熄灭。

●故障指示灯:装置自检到故障时点亮,信号复归后熄灭。

2装置菜单结构2.1装置启动画面图2.1 装置启动画面显示模块上电后,将自动搜索保护测控装置,并从测控装置获取初始化信息,当接线以及通讯无故障情况下将显示图2.1画面,经过3秒后进入装置默认运行画面。

如果接线不正常或者通讯有故障将显示通讯故障画面。

2.2通讯故障画面图2.2 通讯故障时的画面当显示操作模块与保护测控装置通讯出现故障时,将显示如图2.2通讯故障信息画面。

当接线或通讯故障解除时,自动解除通讯故障并返回先前界面。

LSA-1145低压PC智能测控装置(V2[1].0)

LSA-1145低压PC智能测控装置(V2[1].0)

LSA-1145低压PC智能测控装置(V2.0)目录装置概述 (02)装置特点 (02)装置功能 (02)功能原理 (03)装置型号及功能定义 (05)装置示意图及安装尺寸 (05)端子排图 (08)主要技术参数及规范 (09)操作说明 (11)插图图1装置面板示意图 (06)图2装置外形尺寸图 (07)图3端子排图 (08)LSA-1145低压PC智能测控装置(V2.0)LSA-1145低压PC智能测控装置说明书1.装置概述LAS1145智能测控装置是南京国网电瑞电力科技公司推出的新一代数字式、强抗干扰型的低压智能测控装置。

LSA-1145智能测控装置与框架式断路器配合使用,可完成其全部的控制,测量,保护的功能,取代了原有的控制开关,连锁开关,信号灯,防跳回路,测量仪表,变送器,零序保护,低电压保护及配套的信号继电器等设备。

装置还有逻辑输入连锁等功能。

经多个工程验证,使用LSA-1145装置后,不但技术先进,安全可靠,而且总造价有所降低,深得各界人士的好评。

2.装置特点✧总线内置、表面贴装等技术的采用,提高了设备的可靠性;✧在线编程技术,在装置不退出运行的情况下可实现现场编程及程序的迅速升级;✧采用DSP数字信号处理技术,速度快,精度高;✧采用汉字液晶显示、平面发光管技术,人机界面友好,易于操作;✧现场总线通讯技术,可以快捷地与监控系统、PLC通讯联网,实现了远方高级管理功能(遥测、遥控、远方整定等);✧宽温度范围设计,可以应用于户外;装置小型化设计。

3.装置功能控制功能✧可切换的远方和就地合、跳闸控制功能;✧可编程的联锁逻辑输入、输出功能。

监测功能✧合、跳闸回路断线监视;✧断路器异常监视✧Ua、Ub、Uc、Uo (Uab、Ucb)、Ia、Ib、Ic、Io、W、var、VA、Wh、Varh、PF、cos的测量;✧波形显示功能;✧PT 断线检测;✧一路远传4~20mA信号输出。

辅助保护功能✧低电压保护功能✧单相接地保护功能(针对星型接线小电流接地系统,采用零序功率方向原理)✧零序过流保护功能(针对大电流接地系统)LSA-1145低压PC智能测控装置(V2.0)通讯功能✧可通过ProfiBus-DP工业现场总线实现系统组网✧可通过RS485通讯接口,实现组网配置✧可通过RS485通讯接口,实现双网配置(可选配)4.功能原理控制功能✧远方和就地控制功能PC测控装置具有远方合、跳控制输入口,可以实现远方硬手操功能,也可通过现场通讯总线方式实现远方合、跳闸操作(远方软手操功能)。

400V开关及保护杨玮峰

400V开关及保护杨玮峰

系统设置
• 用户密码 • 通讯口1设置 • 通讯口2设置 • 4~20ma输出设置 • 时钟设置 • 语言选择
• 通讯口1设置:
• 通讯端口1设置。用于
设置通讯端口1通讯协 议、通讯地址和通讯 波特率。
装置调试
• 精度系数自动 • 保护精度手动 • 测量精度手动 • 生成SOE • 开入检查 • 开出检查 • 4~20ma输出 • 工程配置
• 工程配置
• 输入电压:380V
• 输入电流:与LPCA-CT
系列电流互感器一致
控制回路
ABB EMAX开关PR122/P保护
• PR122/P 是高性能自供电保护单元,它可用于ABB Emax 3/4 极低压
空气断路器,具有保护、数据存储、通讯
• (可选)、自测、负载控制和区域选择性功能。用户可直接在界面上
系统时间设置
• 从默认界面按ESC 进入主界面 • 在主界面选择“SETTING“,按enter键 • 选择“SYSTEM“,按enter键 • 选择DATE,按enter键 • 此时将要求输入密码(1),按enter键 • 通过↑和↓键改变日期,通过enter键进行确认 • 选择TIME,按enter键 • 通过↑和↓键改变时间,通过enter键进行确认 • 按ESC 两次回到主界面
报告显示菜单
• 当前异常报告 • 动作报告 • 开入报告 • 异常报告 • 运行报告 • 控制报告 • 统计报告 • 启动报告
• 动作报告: • 动作报告画面显示动作的
时间和动作原因。
• 用“↑”、“↓”键移动
显示的报告,如果要查看 动作时所带的参数,按 “确认”键进入,可以查 看该动作结果及故障量信 息。在参数查看画面按 “返回”键返回动作报告 查看画面,用“↑”、 “↓”键移动报告所带的 参数。

低压机组一体化智能控制说明书

低压机组一体化智能控制说明书

第三 章 低压机组一体化智能控制软件功能说明..........................................................................19 3.1 三种起励方式.......................................................................................................................20 3.1.1 起励方式设置.............................................................................................................20 3.1.2 3.1.3 3.1.4 3.2 恒机端电压起励....................................................................................................20 恒转子电流起励....................................................................................................20 跟踪系统电压起励................................................................................................21
3.3 低压机组一体化控制软件在线转换....................................................................................23 3.3.1 瞬时/延时过励磁电流限制.......................................................................................24 3.3.2 无功过载限制............................................................................................................24 3.3.3 欠励限制 ...................................................................................................................25 3.3.4 伏/赫限制(V/f 限制)........................................................................................... 25 3.3.5 功率柜停风或部分功率柜退出时限励磁电流.........................................................26 3.4 励磁保护...............................................................................................................................26 3.4.1 空载过压保护.............................................................................................................26 3.4.2 测量 PT 断线保护................................................................................................... 27 3.4.3 同步回路断线保护....................................................................................................27 3.4.4 相序保护....................................................................................................................27 3.3.5 起励过程保护............................................................................................................27 3.3.6 脉冲检测及保护........................................................................................................27 3.3.7 在线机切换................................................................................................................28 3.3.8 试验功能....................................................................................................................28 3.4 控制参数调整.............................................................................................................29

LPC-3511

LPC-3511

逻辑表达式 A
A*B A+B A*B*C (A+B)*C A*B+C A+B+C
说明 变量 A 有效 变量 A、 B 均有效 变量 A 或 B 有效 变量 A、 B、C 均有效 变量 A 或 B 有效且变量 C 有效 变量 A、 B 均有效或变量 C 有效 变量 A、B、C 任一有效
输入变量:输入变量可以设为任意一个开入信号,并可设定是否取反,如设为取反,则表示
LPC-3511 低压线路综合保护测控装置(V1.1) 技术说明书

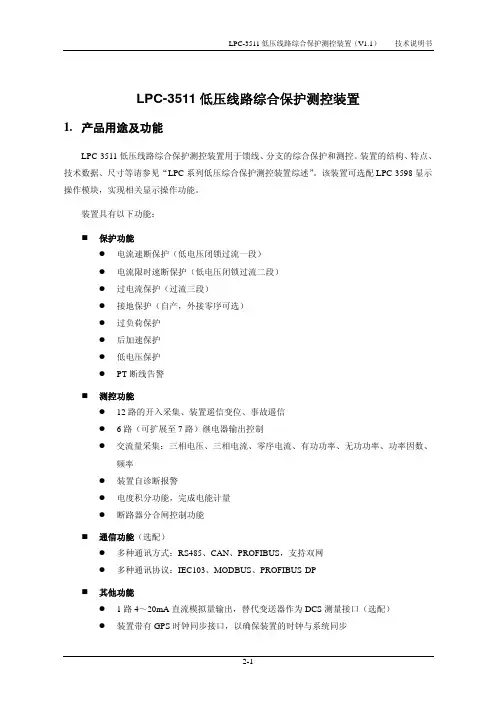

LPC-3511 低压线路综合保护测控装置
1. 产品用途及功能
LPC-3511 低压线路综合保护测控装置用于馈线、分支的综合保护和测控。装置的结构、特点、 技术数据、尺寸等请参见“LPC 系列低压综合保护测控装置综述”。该装置可选配 LPC-3598 显示 操作模块,实现相关显示操作功能。
z 测量值(模拟量,开关量) z 装置状态、故障信息等 z 遥控 z 远方复归 z 读写定值 z 模拟测值:进入“装置调试”菜单,通讯传送模拟测值:测值序列号×100+装置地址 装置的通信功能请在定货时加以说明。
5.其他功能
5.1 DCS 测量接口
装置测量线路的交流参数,并通过 D/A 向 DCS 系统送出 1 路 4~20mA 的直流模拟量。
2-6
LPC-3511 低压线路综合保护测控装置(V1.1) 技术说明书
控制权限属于“本地”,DI 硬接线的控制权限为“远程”或“本地”可选择,EFCS 通过通信口的 操作控制权限为“通信”。
4.通信功能
装置支持三种现场总线通信,用户可根据工程需要选择高速 RS485、CAN、PROFIBUS 三种 现场总线。通信的主要内容有:

YH-B5300系列保护测控综合装置技术使用说明书V5[1].22(20090728)

YH-B5300系列保护测控综合装置技术使用说明书V5[1].22(20090728)

YH-B5300系列保护测控综合装置技术使用说明书V5.22北海银河高科技产业股份有限公司BEIHAI YINHE HI-TECH INDUSTRIAL CO.,LTD版权声明《YH-B5300系列保护测控综合装置技术使用说明书》是北海银河高科技产业股份有限公司关于新一代保护测控装置的产品技术使用说明书,未经许可,任何单位和个人不得复制、摘抄或用于其它宣传目的!适用范围:本书适用于YH-B5300C/D 系列装置V2.90版本程序。

北海银河高科技产业股份有限公司保留对本技术说明书的修改权利,产品与说明书不符时,以实际产品为准,恕不另行通知。

目录1概述 (1)1.1装置简介 (1)1.2装置特色 (2)1.3装置主要特点 (2)1.4主要功能配置 (3)2技术参数 (5)2.1装置额定参数 (5)2.2装置主要技术性能 (6)3YH-B5300系列硬件介绍 (8)3.1装置背部端子图 (8)3.2结构与安装 (17)3.3各插件原理说明 (18)4YH-B5320系列线路保护装置 (23)4.1装置简介 (23)4.2功能配置 (23)4.3主要技术指标 (24)4.4保护原理 (25)4.5YH-B5321定值及整定说明 (31)4.6YH-B5321信息一览表 (36)5YH-B5330系列电源备自投装置 (39)5.1装置简介 (39)5.2功能配置 (39)5.3主要技术指标 (39)5.4备投原理和逻辑 (40)5.5YH-B5331定值及整定说明 (55)5.6YH-B5331信息一览表 (57)6YH-B5350系列电容器保护装置 (61)6.1装置简介 (61)6.2功能配置 (61)6.3主要技术指标 (62)6.4保护原理 (63)6.5YH-B5351定值及整定说明 (66)6.6YH-B5351信息一览表 (68)7YH-B5360系列电抗器保护装置 (72)7.1装置简介 (72)7.2功能配置 (72)7.3主要技术指标 (73)7.4保护原理 (73)7.5YH-B5361定值及整定说明 (76)7.6YH-B5361信息一览表 (77)8YH-B5380系列变压器保护装置 (81)8.1装置简介 (81)8.2功能配置 (81)8.3主要技术指标 (83)8.4保护原理 (84)8.5YH-B5381定值及整定说明 (90)8.6YH-B5381信息一览表 (92)8.7YH-B5382定值及整定说明 (95)8.8YH-B5382信息一览表 (98)8.9YH-B5383定值及整定说明 (101)8.10YH-B5383信息一览表 (103)8.11YH-B5384定值及整定说明 (106)8.12YH-B5384信息一览表 (109)9YH-B5080系列发电机保护装置 (113)9.1装置简介 (113)9.2功能配置 (113)9.3主要技术指标 (114)9.4保护原理 (116)9.5YH-B5081定值及整定说明 (126)9.6YH-B5081信息一览表 (130)9.7YH-B5082定值及整定说明 (132)9.8YH-B5082信息一览表 (136)10YH-B5600系列异步电动机保护装置 (140)10.1装置简介 (140)10.2功能配置 (140)10.3主要技术指标 (141)10.4保护原理 (141)10.5YH-B5601定值及整定说明 (146)10.6YH-B5601信息一览表 (149)10.7YH-B5602定值及整定说明 (152)10.8YH-B5602信息一览表 (154)10.9YH-B5603定值及整定说明 (156)10.10YH-B5603信息一览表 (159)11YH-B5610系列同步电动机保护装置 (163)11.1装置简介 (163)11.2功能配置 (163)11.3主要技术指标 (164)11.4保护原理 (165)11.5YH-B5611定值及整定说明 (172)11.6YH-B5611信息一览表 (176)12YH-B5392 PT测控保护装置 (179)12.1装置简介 (179)12.2功能配置 (179)12.3主要技术指标 (179)12.4保护原理 (180)12.5YH-B5392定值及整定说明 (185)12.6YH-B5392信息一览表 (187)13YH-B5800系列综合测控装置 (185)13.1装置简介 (190)13.2主要技术性能 (190)13.3YH-B5803定值及整定说明 (191)13.4YH-B5803信息一览表 (192)13.5YH-B5804定值及整定说明 (194)13.6YH-B5804信息一览表 (195)14YH-B5300系列装置使用说明 (198)14.1使用注意事项 (198)14.2装置简介 (198)14.3液晶屏幕使用说明 (199)附录 (206)1概述1.1装置简介YH-B5300系列保护测控综合装置是北海银河高科技产业股份有限公司在上一代保护装置基础上开发的新一代变电站自动化系统的配套产品。

PMC-550A低压电动机保护控制器说明书V1.0(硬件)

PMC-550A低压电动机保护控制器说明书V1.0(硬件)
控制方式齐全,内置直接起动、正反转起动控制、降压起动、软起动配合、变频起动配合、大电机辅助控制等控制方式,仅需简单设置即可实现不同控制功能逻辑转换,灵活性和通用性很强;
装置可存储最新的64次故障参数和信息,故障记录带有时标功能,记录故障发生的年月日时分秒;
维护管理方便,显示故障参数、报警信息、状态指示、电动机起动和运行信息、接触器故障跳闸操作次数等,便于故障分析,生产效能统计及有选择地合理检修;
2.0倍额定电压,允许10s
1.5
(1)相电压测量范围:220V 5V~370V;误差:±0.5%
400V 5V~660V;误差:±0.5%
(2)电流测量范围:(0.05~1.2)倍的额定电流;误差:±0.5%
(3)测量精度:
有功功率:±1.0%
无功功率:±1.0%
有功电能:±1.0%
无功电能:±2.0%
1.7
(1)介质强度
符合GB/T14598.3-2006规定;
工频电压2kV,时间1分钟。
(2)绝缘电阻
符合GB/T14598.3-2006的规定;
500V兆欧表测试,绝缘电阻值不小于100MΩ。
(3)冲击电压
符合GB/T14598.3-2006规定;
承受1.2/50μs峰值为5kV的标准雷电波的冲击。
“抗晃电”功能,保证短时晃电现象不影响生产工艺过程的连续性;
自起动功能,主电路短时停电或电源切换后根据设定参数可实现分时顺序起动,并且可以通过测试模式来得到获得匹配的分批起动时间;
测量参数全,电流参数、电压参数、功率参数、电能参数,电流、电压精度可达0.5级;
强大的变送器功能,内置4-20mA模拟量输出,可选择多种电动技术有限公司专注于工业用户电力自动化,为满足用户对低压电动机保护、测量和控制的需求,开发出适合国内用户的PMC-550系列低压电动机保护测控装置。PMC550A低压电动机保护控制器融合先进的网络通讯技术,与接触器、软起动器、塑壳断路器等配合,为低压交流电动机回路提供了一整套集控制、保护、测量、计量和通迅于一体的专业化的解决方案,取代了热继电器、热保护器、漏电保护器、欠电压保护器、防干转等多种分列保护器,取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器多种附加元件,是智能化MCC的理想选择。适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。

7-附录LPC系列综合保护测控装置选型及订货V1.3

7-附录LPC系列综合保护测控装置选型及订货V1.3

附录LPC系列低压综合保护测控装置选型及订货非常感谢您选用本公司生产的LPC系列低压综合保护测控装置。

该系列综合保护测控装置目前有以下几种型号供您选择:●LPC1-510低压线路综合保护测控装置●LPC1-530低压电动机综合保护测控装置●LPC1-580低压线路综合测控装置●LPC2-530低压电动机综合保护测控装置●LPC2-580低压线路综合测控装置鉴于上述LPC系列综合保护测控装置具有多种配置,其价格亦不同,为保证装置能满足实际运行要求,在设计选型及定货时,请仔细阅读并认真填写附表,连同主接线图一起寄给或传真至本公司。

通讯地址如下:供货单位:江苏金智科技股份有限公司南京东大金智电气自动化有限公司通讯地址:南京市江宁经济技术开发区将军大道100号电话:(86-25)52762828传真:(86-25)52762929邮编: 211100网址:http://E-mail:market@F 1.LPC1-510低压线路综合保护测控装置选型表LPC1-5101二次侧额定电流A :1A C :5A0:无DCS 输出1:有DCS 输出通信板配置DCS 板配置0:无网络1:485单网2:485双网3:CAN 单网4:CAN 双网5:PROFIBUS 单网22:100V 4:380V 额定电压F 2.LPC1-530低压电动机综合保护测控装置选型表LPC1-5301二次侧额定电流A:1A C :5A0:无DCS 输出1:有DCS 输出通信板配置DCS 板配置0:无网络1:485单网2:485双网3:CAN 单网4:CAN 双网5:PROFIBUS 单网22:100V4:380V 额定电压F 3.LPC1-580低压线路综合测控装置选型表LPC1-5801二次侧额定电流A:1A C :5A0:无DCS 输出1:有DCS 输出通信板配置DCS 板配置0:无网络1:485单网2:485双网3:CAN 单网4:CAN 双网5:PROFIBUS 单网22:100V4:380V 额定电压F 4.LPC2-530低压电动机综合保护测控装置选型表G: 250ABLPC2-530110B :2A 额定电流1:RS485单网DCS 板配置10:无通讯D: 6.3A E: 25A F: 100A 2:RS485双网5:Profibus 单网3:CAN 单网4:CAN 双网0:无1:有0:无1:有漏电功能00:无1:有温度保护01:100V 2:380V 通信板配置0:无1:有额定电压装置电源0:AC2201:DC110/22010:保护模式控制模式1:直接起动2:双向起动3:星三角起动4:保护模式(断路器配合)5:直接起动(断路器配合)0失压重起0:无电压功能F 5.LPC2-580低压线路综合测控装置选型表A LPC2-580110A:1A 额定电流1:RS485单网DCS 板配置10:无通讯C: 5A E: 25A F: 100A2:RS485双网5:Profibus 单网3:CAN 单网4:CAN 双网0:无1:有漏电功能0:无电压功能1:57.7V 通信板配置0:无1:有额定电压装置电源0:AC2201:DC110/22076:无控制模式控制模式7:框架控制8:塑壳控制9:通用控制2:100V 3:220V 4:380VF6.LPC1系列装置订货规范表订单编号:用户名称:联系电话:要求交货时间:订货日期:联系人:F7.LPC2-530低压电动机综合保护测控装置订货规范表订单编号:用户名称:联系电话:要求交货时间:订货日期:联系人:F8.LPC2-580低压线路综合测控装置订货规范表订单编号:用户名称:联系电话:要求交货时间:订货日期:联系人:F9.LPC1-510装置选型举例附录LPC系列低压综合保护测控装置选型及订货(V1.3)技术说明书F10.LPC1-530装置选型举例F - 11。

MMPR-31C电动机保护测控装置技术说明书V1.01.01

MMPR-31C电动机保护测控装置技术说明书V1.01.01

珠海万力达电气股份有限公司MMPR-31C电动机保护测控装置技术使用说明书编制:校核:姜万东审批:林存利文件编号:WLD[K]-JY-262-2011 版本号:V1.01.01出版日期:2011 年 11 月版权所有:珠海万力达电气股份有限公司注:我公司保留对此说明书修改的权利。

如果产品与说明书有不符之处,请您及时与我公司联系,我们将为您提供相应的服务。

技术支持电话:************传真:************前言1.型号说明MMPR-31C系列保护结构型式为C型,MMPR-31C可支持三相电流保护,也可支持两相电流保护。

定货时,请声明。

2.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001《继电保护和安全自动装置技术规程》 GB/T 14285-2006《电力装置的继电器保护和自动装置设计规范》 GB50062-92《继电保护和安全自动装置基本实验方法》 GB/T 7261-20083.使用注意事项✓本系列保护所涉及负序电压均以相电压合成得到,所有复合电压闭锁过流中低电压元件取线电压,三个线电压中有一个小于低电压定值,低电压元件动作,开放过电流保护。

✓当CT接线方式选择为两相时,测量B相电流由测量A相、测量C相计算得到。

✓本系列装置中涉及4种标准曲线的反时限保护,如果故障电流超过额定电流的20倍时,反时限元件将按照20倍时的动作时间出口。

✓装置通电前,必须进行外观检查,保证面板完好无划痕、紧固螺钉无松动、装置可靠接地、各插件紧固螺丝拧紧以及端子接触良好。

✓装置加上电源后,面板上“运行”指示灯应该闪烁、液晶循环显示保护、测量等运行数据。

✓装置内部的操作回路只适用于直流电源,若为交流电源,须经整流滤波后接入。

✓禁止带电插拔各插件板,否则损坏装置。

✓禁止装置在带一次设备运行中,进行开出实验。

目录1产品说明 (1)1.1适用范围 (1)1.2功能及特点 (1)1.2.1 保护功能 (1)1.2.2 辅助功能 (1)1.2.3 测控功能 (1)1.2.4 通讯功能 (1)1.2.5 装置特点 (2)1.2.6 主要技术参数 (2)1.2.7 硬件结构 (3)2原理说明 (4)2.1启动时间过长保护 (4)2.2两段式定时限过流保护 (4)2.3两段负序过流保护 (4)2.4零序过流保护 (5)2.5过负荷保护 (5)2.6过热保护 (6)2.7电压保护 (6)2.7.1低电压保护 (6)2.7.2 过电压保护 (7)2.8PT断线监视 (7)2.9工艺联锁保护 (7)2.10CT断线 (7)2.11低频减载 (7)2.12同步电动机保护 (8)2.13启动电流有效值记录 (9)2.14故障录波 (9)3装置参数及定值设置说明 (10)3.1系统参数 (10)3.2定值清单 (11)4模拟量及开入开出说明 (14)4.1模拟量的监测 (14)4.2开入量检验 (15)4.3开出量检验 (16)5操作说明 (17)5.1装置面板示意图 (17)5.2键盘使用及液晶显示说明 (17)附录1:装置端子图 (24)附录2:装置典型接线图 (25)附录3: MXPR-31C系列装置的操作回路 (26)1产品说明1.1 适用范围MMPR-31C微机电动机保护适用于3kV~10kV 电压等级的中高压电动机保护测控,可用于各种容量的大中型电动机的综合保护,也可用于超大型电动机主保护和后备保护的双重配置。

郑州凌鑫电力科技有限公司 LXM110M 低压电动机保护装置 用户手册(V2.3)说明书

郑州凌鑫电力科技有限公司 LXM110M 低压电动机保护装置 用户手册(V2.3)说明书

LXM110M系列低压电动机保护装置用户手册(V2.3)郑州凌鑫电力科技有限公司郑州凌鑫电力科技有限公司版权所有本用户手册适用于LXM110M系列V2.3版本程序。

本用户手册和产品今后可能会有小的改动,请注意核对你使用的产品与手册的版本是否相符。

1整理归档2017-8-272更多产品信息请致电*************31目录1、概述 02、LXM110M产品型号及应用范围 03、LXM110M产品主要特点 04、LXM110M产品功能配置表 (1)5、LXM110M产品技术参数表 (2)6、LXM110M产品安装 (3)7、LXM110M端子介绍 (7)8、LXM110M产品接线原理图 (7)9、LXM110M产品施工注意事项 (10)10、LXM110M系列产品操作 (10)11、LXM110M产品保护功能 (12)12、LXM110M产品参数设置 (18)13、电动机控制功能 (19)14、电动机操作原理 (20)15、LXM110M产品选型 (22)21、概述LXM110M智能电动机保护控制装置主要用于690V以下低压电动机控制系统,对电动机的过负荷、短路、超长时间启动、堵转、不平衡、接地、欠压、过压、工艺联锁等故障引起的危害予以保护,并集合全面的三相电量测量/显示、数字输入/输出与网络通讯于一身。

每个装置具有多种综合电力参数测量功能,既可单独作为电测仪表使用,亦可作为电力综合自动化监控系统之前端,可实现测量、监视、保护、控制等综合功能,通过带隔离栅的模拟量输出端口和DCS系统进行轻松接入。

通过其标准的RS-485通讯接口及双绞线网络与监控系统通信,轻松实现数据的远方管理及“四遥”功能。

2、LXM110M产品型号及应用范围产品型号适用范围LXM110M:综合型电动机保护测控装置重要电动机的综合保护SCT选型SCT型号电机额定电流电机额定功率SCT型号电机额定电流电机额定功率SCT55A及以下 2.2KW以下SCT150150A及以下55KW~75KWSCT1010A及以下3KW~4KW SCT200200A及以下90KWSCT3030A及以下 5.5KW~15KW SCT300300A及以下110KW~150KWSCT100100A及以下18KW~45KW SCT400400A及以下150KW以上3、LXM110M产品主要特点●LXM110M智能电动机保护控制装置是针对低压电动机控制系统设计,超小外型尺寸,适用于GCK、GCS、GGD、MNS等各种抽出式(包括1/4抽屉)、固定式及混合式的柜型安装。

南京东大金智LPC2-530装置说明

南京东大金智LPC2-530装置说明

LPC2-530装置说明1.功能说明(1)装置提供六种控制模式,前四种模式下装置与接触器配合,并提供单独的一个出口(DO3,留用口,端子号25.26)去启动接地保护跳断路器。

后两种模式装置与断路器配合。

(2)前四种控制模式是:保护模式(装置只提供保护功能),直接启动模式(装置提供保护功能和启停机控制功能),双向模式(装置提供保护功能和双向启动功能),星三角模式(装置提供保护功能和星三角启动功能)。

每种模式下的接线原理和DI 与DO 的定义表见后图和说明。

(3)后两种控制模式是:与断路器配合的保护模式和与断路器配合的直接启动模式。

前者装置仅提供保护功能,后者提供保护功能和分合闸控制功能。

请注意:这两种模式下接地保护出口仍然从DO1(分闸继电器,端子号21,22)出口。

每种模式下的接线原理和DI 与DO 的定义表见后图和说明。

注:目前该工程用到了控制模式2和5,即直接启动模式和与断路器配合的直接启动模式。

2.接线原理和端子定义说明2.1保护模式接线原理A B CL N其中,(1)总故障输出将装置自诊断故障,控制回路断线,断路器试验位置均通过这个节点输出。

(2)一般保护跳闸由DO1输出,接地保护由DO3输出,总故障由DO4输出。

开入的定义如表所示,固定几个位置的DI 有相应含义,用户需要另外添加的DI 可在其余开入位置接入。

2.3直接启动模式接线原理A B C2.4该模式下DI 与DO 定义表(默认配置下):过这个节点输出。

(2)一般保护跳闸和电机启停机控制由DO1输出,接地保护由DO3输出,总故障由DO4输出。

开入的定义如表所示,固定几个位置的DI有相应含义,用户需要另外添加的DI可在其余开入位置接入。

2.5双向启动模式接线和说明C2过这个节点输出。

(2)一般保护跳闸和电机启停机控制由DO1,DO2输出,接地保护由DO3输出,总故障由DO4输出。

开入的定义如表所示,固定几个位置的DI有相应含义,用户需要另外添加的DI可在其余开入位置接入。

3.LPC-3581低压线路综合测控装置技术说明书V1.1

3.LPC-3581低压线路综合测控装置技术说明书V1.1

输入变量:输入变量可以设为任意一个开入信号,并可设定是否取反,如设为取反,则表示
此开入无信号时有效。
输入延时:逻辑表达式结果为 1 并保持此延时时间后才输出相应的变量,可在 10~3000ms
间整定。
输出变量:可设为可编程开出 1、可编程开出 2、可编程开出 3、可编程开出 4 和可编程开出
5,并利用开入开出自定义功能将输出结果关联到装置出口。
时间 通用继电器 3 的闭合
符号
I 0zd t 0 zd
t do1 t do2 t do3
单位 %Ie
s
ms ms ms
整定范围 10-2000 0.06-9.99 退出、报警、停车 0-3000(0 是电平方式)
0-3000(0 是电平方式) 0-3000(0 是电平方式)
缺省值 100 0.06 报警 300
断路器工作位置
7
试验位置
断路器试验位置
8
分闸命令
9
合闸命令
控制开入,开入有效时即进行相应的控制操作
10 本地分闸命令 11 本地合闸命令
控制开入,开入有效且装置处于“就地”控制权限时响应相应的操作
5
LPC-3581 线路综合测控装置(V1.1) 技术说明书
12 远程分闸命令 13 远程合闸命令 14 退出所有保护 15 复归
3.2 开关量输入
装置可采集 12 路开关量。各种控制模式下,每个开入通道的定义有默认的标准配置,见“8.3 各模式下的信号定义”。另外,用户也可以通过“开入开出自定义”功能,对 12 个开入进行自定 义。
开入自定义可选项为:本地/远程、控制权限辅助开入、分闸状态、合闸状态、脱扣状态、工 作位置、试验位置、分闸命令、合闸命令、本地分闸命令、本地合闸命令、远程分闸命令、远程
