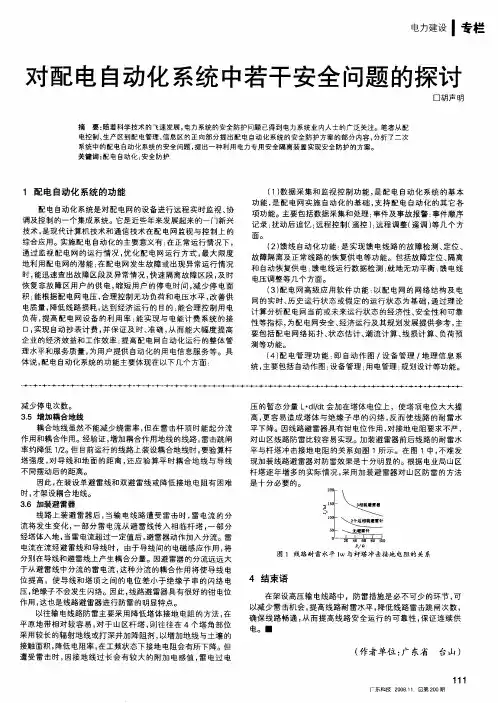

配电自动化系统安全防护方案的探讨
摘要论文在描述配电自动化系统的功能和结构的基础上,根据全国电力二次系统安全防护总体方案,提出了配电自动化系统的安全防护方案。
关键词配电自动化;安全防护;二次系统
随着人民生活水平的不断提高和国民经济的持续发展,我国对电能的需求量越来越大。电力用户对供电质量和供电可靠性的要求也越来越高。电力系统能否安全、经济、可靠地运行,直接关系到国计民生。近年来在美国、加拿大和一些欧洲国家所发生的大面积停电事件,在国内也发生过多种局部停电事件,这给国民生活和经济建设带来了巨大的影响。因此,电力系统的安全问题目前是一个大家所重点关注的问题。电力系统的安全问题,包括电力一次系统的安全问题和二次系统的安全问题。其中,二次系统由于大量使用了通信技术、网络技术等新技术,使自身的安全问题变得更加复杂、更加紧迫。本文对二次系统中的配电自动化系统的安全问题进行了分析,提出一种利用电力专用安全隔离装置实现安全防护的方案。
1配电自动化系统的功能
配电自动化系统是对配电网的设备进行远程实时监视、协调及控制的一个集成系统。它是近些年来发展起来的一门新兴技术,是现代计算机技术和通信技术在配电网监视与控制上的综合应用。实施配电自动化的主要意义有:在正常运行情况下,通过监视配电网的运行情况,优化配电网运行方式,最大限度地利用配电网的潜能;在配电网发生故障或出现异常运行情况时,能迅速查出故障区段及异常情况,快速隔离故障区段,及时恢复非故障区用户的供电,缩短用户的停电时间,减少停电面积;能根据配电网电压,合理控制无功负荷和电压水平,改善供电质量,降低线路损耗,达到经济运行的目的;能合理控制用电负荷,提高配电网设备的利用率;能实现与电能计费系统的接口,实现自动抄表计费,并保证及时、准确,从而能大幅度提高企业的经济效益和工作效率;提高配电网自动化运行的整体管理水平和服务质量,为用户提供自动化的用电信息服务等。具体说,配电自动化系统的功能主要体现在以下几个方面:
(1)SCDA功能,即数据采集和监视控制功能,是配电自动化系统的基本功能,是配电网实施自动化的基础,支持配电自动化的其它各项功能。主要包括数据采集和处理;事件及事故报警:事件顺序记录;扰动后追忆;远程控制(遥控);远程调整(遥调)等几个方面。
(2)馈线自动化FA功能:是实现馈电线路的故障检测、定位、故障隔离及正常线路的恢复供电等功能。包括故障定位、隔离和自动恢复供电;馈电线运行数据检测;就地无功平衡;馈电线电压调整等几个方面。
(3)配电网高级应用软件DPAS功能:以配电网的网络结构及电网的实时、历史运行状态或假定的运行状态为基础,通过理论计算分析配电网当前或未来运行状态的经济性、安全性和可靠性等指标,为配电网安全、经济运行及其规划发展提供参考,主要包括配电网络拓扑、状态估计、潮流计算、线损计算、负荷预测等功能。
(4)配电管理(AM/FM/GIS)功能:即自动作图/设备管理/地理信息系统AM/FM/GIS主要包括自动作图;设备管理;用电管理;规划设计等功能。
(5)负荷管理功能:其直观目标是通过削峰填谷使负荷曲线尽可能变得平坦,通过负荷管理来达到合理使用资源和整体节能的目的。负荷管理包括降压减载、用户可控负荷周期控制、切除用户负荷等三种方式,实际负荷管理是三种负荷控制方式的有机结合,以实现最佳的负荷控制。
2配电自动化系统安全防护
随着计算机技术、通信技术和网络技术的发展,接入电力数据网络的控制系统越来越多。而随着电力改革的推进和电力市场的建立,要求在调度中心、电厂、用户等之间进行的数据交换也越来越多。另外,随着网络技术、E-mail、Web和PC机的广泛使用,病毒和黑客也日益猖
獗。为此,依据《电网和电厂计算机监控系统及调度数据网络安全防护的规定》,同时根据我国电力系统的具体情况,我国制定了《全国电力二次系统安全防护总体方案》,规范和统一我国电网和电厂计算机监控系统及调度数据网络安全防护的规划、实施和监管,防范对电网和电厂计算机监控系统及调度数据网络的攻击侵害及由此引起的电力系统事故,保障电力系统的安全、稳定、经济运行。
配电自动化系统作为电力二次系统的重要组成部分,其安全防护方案必须符合《全国电力二次系统安全防护总体方案》的各项规定和要求。
2·1电力二次系统安全防护总体策略
电力二次系统安全防护策略吸收了安全防护技术的最新成果,根据电力系统的特点,综合采用先进实用的计算机和网络安全技术及隔离技术、公钥技术、证书技术等,形成电力二次系统安全防护的总体策略。电力二次系统安全防护总体策略可概括为安全分区、网络专用、横向隔离、纵向认证四部分。
(1)安全分区:根据系统中各业务的重要性和对一次系统的影响程度划分为四个安全区,即控制区Ⅰ(实时控制区)、生产区Ⅱ(非控制生产区)、管理区Ⅲ(生产管理区)、信息区Ⅳ(管理信息区),所有系统都置于相应的安全区内,对实时控制系统等关键业务则采用认证、加密等技术进行重点保护。
(2)网络专用:在专用通道上建立调度专用数据网络,实现与其他数据网络的物理隔离,并通过采用多协议标—虚拟交换网MPLS—VPN在专网上形成多个相互逻辑隔离的VPN,保障上下级各安全区的纵向互联仅在相同安全区进行,避免安全区纵向交叉。
(3)横向隔离:采用不同强度的安全隔离设备使各安全区中的业务系统得到有效保护,关键是将生产控制系统与管理信息系统及办公自动化系统等实行有效安全隔离,隔离强度应接近或达到物理隔离。
(4)纵向认证:采用认证、加密、访问控制等技术实现生产控制数据的远程安全传输以及纵向边界的安全防护。
2·2配电自动化系统安全防护方案
根据电力二次系统安全防护的总体策略,配电自动化系统的安全防护方案如下:
(1)配电自动化系统的安全区划分
按照配电自动化系统各个子系统所包含的业务性质和所处的网络位置,配电自动化系统四个安全区可划分为:SCADA系统、DA系统、负荷管理系统和配网实时计算系统等系统因具有实时控制功能而分在安全区Ⅰ;配电工作管理、运行计划和优化、配网调度员培训等在线运行的非控制模块在安全区Ⅱ;另外,由于反向型电力专用安全隔离装置的研制尚未成熟,为了便于配电生产、控制区对GIS的调用,安全区Ⅱ中设有GIS副本;AM/FM/GIS、配网扩展规划和电能交易等管理功能模块在安全区Ⅲ;客户查询和客户账户管理等系统因与外部公共网相连而分在安全区Ⅳ中。
(2)各安全区之间的横向隔离措施安全区Ⅰ与安全区Ⅱ的业务系统都属电力生产系统,采用电力调度数据网络,在线运行,数据交换较多,关系比较密切,故Ⅰ、Ⅱ区之间采用硬件防火墙进行逻辑隔离,禁止E-mail、Web、Telnet、Rlogin等服务穿越安全区之间的隔离设备。
安全区Ⅲ与安全区Ⅳ的业务系统都属管理信息系统,采用电力数据通信网络,数据交换较多,关系比较密切。Ⅲ、Ⅳ区之间采用硬件防火墙进行逻辑隔离。安全区Ⅰ、Ⅱ与安全区Ⅲ之间采用经有关部门认定核准的专用横向安全隔离装置———电力专用安全隔离装置进行隔离。从安全区Ⅰ、Ⅱ往安全区Ⅲ采用正向安全隔离装置单向传输信息,由安全区Ⅲ往安全区Ⅰ或Ⅱ采用反向安全隔离装置单向传输信息。严格禁止E-mail、WEB、TELnet、Rlogin等B/S 或C/S方式的网络服务和数据库访问功能穿越专用安全隔离装置,仅允许纯数据的单向安全传输。反向安全隔离装置采取签名认证和数据过滤措施,仅允许纯文本数据通过,并严格进行
