内桥接线方式及其保护配置介绍[优质ppt]
桥式电路的两种接法PPT课件
伏安关系，这两个电路就完全等效。
精选ppt
6
1
R I1
R3
2
I2
R3
I1 1
I12
R12
R13
I2 2
R23
3
精选ppt
3
7
Y型电路的伏安关系
U 1 3 R 1 I 1 R 3 ( I 1 I 2 ) ( R 1 R 3 ) I 1 R 3 I 2
U 2 3 R 1 I 1 R 3 ( I 1 I 2 ) R 2 I 1 ( R 2 R 3 ) I 2
精选ppt
1
桥式电路的两种接法
❖在电路分析中，经常会遇见既
非串联又非并联的电路，例如：
❖桥式电路
1
a
R1
R3
R5
3
R2
R4
b
精选ppt
2
2
桥式电路的两种接法
❖ 在如图的电路中，将 R1 R2 R5 和 R3 R4 R5 的 接法称为Y型连接或者是T型连接；
❖ 将 R1 R3 R5 和R2 R4 R5 的接法称为是 △型连 接。
1
a
R1
R3
R5
3
R2
R4
b
2精选ppt
3
Y型连接和△型连接的等效关系
❖ △型连接和Y型连接可以进行等效变换。
❖ 例如可以将上图中的Y型连接等效为△连接
1
a
1
a
R1
R3
R5
3
R2
R4
R3
R13
R12
3
b
2
精选ppt
b
R23
4
证明思路
❖ 等效电路的条件：
110kV两线两变扩大内桥接线方式智能保护的配置
110kV两线两变扩大内桥接线方式智能保护的配置林海源陈雯（国网福州供电公司，福建福州 350009）摘要：扩大内桥接线由于其可靠性高、经济效益好等优点，已被广泛使用。
而随着智能变电站技术的成熟，新上变电站基本都是智能变电站，其在保护配置方面与常规变电站有较大区别。
因此，现着重介绍智能变电站扩大内桥接线方式下保护的配置与实现方法。
关键词：智能变电站；扩大内桥；保护配置0引言随着智能变电站技术的成熟，智能变电站的建设也取得了飞速发展，新上的变电站已基本是智能变电站。
而在电网的终端变电站中，扩大内桥接线作为一种可靠性高、经济效益好的电气主接线方式得到了广泛应用。
通常变电站是按两进线三主变远期接线方式规划，但多数变电站一般前期只上两台主变。
图1所示为两进线两主变的扩大内桥接线的典型接线方式。
由于其具有特殊性，在主变保护的配置以及备自投的实现方面有许多需要特别注意的地方。
以下就着重介绍主变保护的配置及备自投的实现。
1智能变电站保护的配置有别于常规110 kV变电站的单套保护配置，110 kV智能变电站为保证可靠性主变保护采用双重化配置，内桥一、内桥二、备自投保护采用单套设计。
如图1所示的两线两变接线，为实现主变保护的双重化配置，进线一、进线二、内桥一、内桥二均配置两台完全独立的合并单元智能终端一体装置。
两台合并单元智能终端分别采集保护1、保护2的电流，另外母线间隔配置两套母线合并单元分别采集三段母线的二次电压，然后通过虚端子连线一起接入主变保护，低压侧也是如此配置，此处不做介绍。
110 kV开关一般只有一路控制电源，因此在出口回路的配置上，将两套智能终端的出口回路进行并联接入控制回路，从而实现任何一台保护动作均能出口跳闸。
2主变保护常规配置存在的问题与解决方案2.1死区问题如图1所示的两线两变扩大内桥接线，按常规配置#1主变保护应该接入进线一、内桥一的CT回路，#3主变保护应该接入进线二、靠近#3主变的内桥二的CT回路。
很好的内桥接线的详细讲解(以实际变电站操作为例,图文并茂)
13. 将1号、2号变分头调至对应位置 14. 合上145 15. 合上201 16. 拉开7-1 17. 检查201、202负荷分配 18. 拉开245 19. 合上111 20. 检查111、112、145负荷分配 21. 拉开145 22. 投入145自投 23. 投入245自投
符合规定术语及检查项要求的完整的操作票
1. 2. 3. 4. 5. 6. 7. 8. 9. 退出145自投 合上145开关 检查111、112、145负荷分配 拉开111 退出245自投 合上245 合上7-1 检查201、202负荷分配 拉开201
10. 拉开145 11. 检查201在拉开位置 12. 将201-2小车拉至冷备用位置 13. 检查111在拉开位置 14.检查145在拉开位置 15.拉开101-4 16.在101-4主变侧验电应无电 17.合上101-47 18.在201-2主变侧验电应无电
• 缺点： • 主变故障涉及两台开关，保 护相对较复杂 • 变压器的停、投比较麻烦， 需要操作两台断路器 • 内桥接线的操作原则： • 1、用母联开关断开主变压器 的电源 • 2、两条进线一般来说，不可 长时间并列
• 如何填写出合格的操作票？
填写出合格操作票的前提条件
弄清楚以下问题： • 弄清楚要操作的是哪个站？ • 弄清楚操作任务及工作任务是什么？ • 主接线的形式？ • 弄清楚该站目前的运行方式？ • 主保护配置 • 设备类型 • 设备的控制方式及五防闭锁设置 • 清楚操作术语 • 现场规定
15. 退出（245柜）充电保护跳245出口LP1压板 16. 合上245 17. 检查245遥信指示合 18. 检查245机械指示在合位 19. 合上7-1 20. 检查7-1已合上 21. 检查201、202负荷分配 22. 拉开201 23. 检查201遥信指示分 24. 拉开145

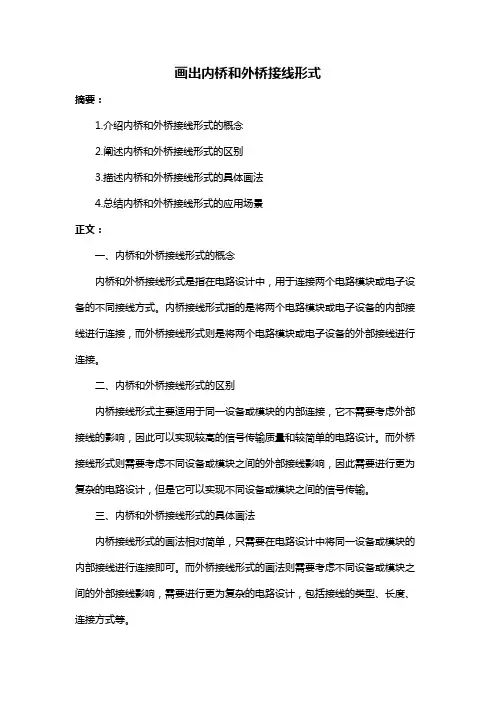

画出内桥和外桥接线形式
画出内桥和外桥接线形式
摘要：
1.介绍内桥和外桥接线形式的概念
2.阐述内桥和外桥接线形式的区别
3.描述内桥和外桥接线形式的具体画法
4.总结内桥和外桥接线形式的应用场景
正文：
一、内桥和外桥接线形式的概念
内桥和外桥接线形式是指在电路设计中，用于连接两个电路模块或电子设备的不同接线方式。
内桥接线形式指的是将两个电路模块或电子设备的内部接线进行连接，而外桥接线形式则是将两个电路模块或电子设备的外部接线进行连接。
二、内桥和外桥接线形式的区别
内桥接线形式主要适用于同一设备或模块的内部连接，它不需要考虑外部接线的影响，因此可以实现较高的信号传输质量和较简单的电路设计。
而外桥接线形式则需要考虑不同设备或模块之间的外部接线影响，因此需要进行更为复杂的电路设计，但是它可以实现不同设备或模块之间的信号传输。
三、内桥和外桥接线形式的具体画法
内桥接线形式的画法相对简单，只需要在电路设计中将同一设备或模块的内部接线进行连接即可。
而外桥接线形式的画法则需要考虑不同设备或模块之间的外部接线影响，需要进行更为复杂的电路设计，包括接线的类型、长度、连接方式等。
四、内桥和外桥接线形式的应用场景
内桥接线形式主要应用于同一设备或模块的内部连接，例如，计算机内部的各个电路模块之间的连接就采用了内桥接线形式。
而外桥接线形式则主要应用于不同设备或模块之间的信号传输，例如，计算机与显示器之间的信号传输就采用了外桥接线形式。

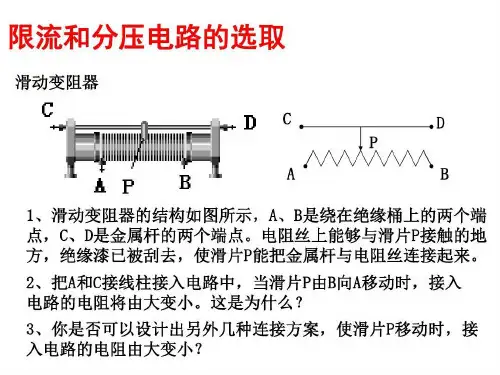

内外接法和限流分压接法ppt课件
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
桥式电路的两种接法 ppt课件
• “太阳当空照，花儿对我笑，小鸟说早早早……”
桥式电路的两种接法
❖ 在如图的电路中，将 R1 R2 R5 和 R3 R4 R5 的 接法称为Y型连接或者是T型连接；
❖ 将 R1 R3 R5 和R2 R4 R5 的接法称为是 △型连 接。
等效电路，实质就是求一个电路的伏安关系。 ❖ 那么其中有两个量：电压，电流。我们只要
在这两种连接中找到相同的电压和电流，就 说明两个连接等效。
2020/12/12
7
解决问题
❖ 我们现将Y型连接转换为△型连接，如图。可 知两种电阻电路均属于三端网络（即有两个 接口）。
❖ 根据基尔霍夫定律可知，三个端子电流只有 两个是独立的，三个端子之间的三个电压也 仅有两个是独立的。
2020/12/12
11
推导过程
❖ （因过程复杂，望同学们课下自己推导,现得出结 论）
△型变换为Y型 ❖ 将
的公式为
R1
R 12
R 12 R 13 R 23 R 13
R2
R1
R1 2R2 3 2R2 3R1
3
R3
R1
R2 3R1 3 2R2 3R1
3
❖ 经观察得到规律
❖ Y型= 型端钮n两电阻的乘积
U 2 3 R 1 I 1 R 3 ( I 1 I 2 ) R 2 I 1 ( R 2 R 3 ) I 2
I1 1
R2
I2
R3
2020/12/12
10
3
△型电阻电路的伏安关系
I1
I12 R12
I2
1
2
R13
R23
内桥接线方式及其保护配置介绍培训讲学
2) 再看第2次事故。由于空投变压器时会产生数值相当大的 励磁涌流,其大小与变压器内部的剩磁和合闸角有关。本 事故中后期通过对故障录波器中电流的分析发现,励磁涌 流出现间断角,并且偏向时间轴一侧，且励磁涌流的暂态 过程中二次谐波含量的最小值低于10%。而通常的二次 谐波制动参考定值为15%~20%。在本方案中差动保护的 二次谐波制动采用分相闭锁方式,这种方式在变压器合闸 于故障时能快速切除,但在涌流时不能保证可靠闭锁,造成 差动保护误动。
2) 两条线路分裂运行
a. DL1、DL3在运行，DL2在热备用（即线路1在运行、线路 2在热备用） 此时采用进线备投方式，即一进线带两主变运行，无论进 线故障由线路保护跳开进线断路器1DL，或主变故障跳开 1DL和3DL，备自投装置检测到母线无压、线路2有压、 线路1无流，经一时限跳DL1，确认其跳开后，备自投动 作合上DL2；
1. 分析：
1) 先看上述第3次事故，在T2退出运行情况下,理论上高压 侧电流应为0。而合闸QF3空送T1会产生幅值很大且包 含有大量非周期分量的励磁涌流。此涌流流过TA1和 TA2,在涌流持续的暂态过程中,由于TA1和TA2传递特性 不一致,产生数值较大的差电流,且差流是逐渐增大之后 又逐渐衰减,这符合TA的暂态饱和特性,故可能导致差动 保护误动作。
3) 在分析第1次事故前，先来解释一个名词：
什么是“和应涌流”？
当发电厂或变电所内母线上连接两台或两台以上的 变压器时，如果一台变压器进行空载合闸，在变压器绕 组中将出现励磁涌流，与此同时，在与其并联运行的其 它中 性点接地变压器绕组中也将出现浪涌电流，称作和 应涌流。和应涌流与励磁涌流密切相关，交替产生。当 变压器的励磁涌流处于峰值附近时，母线电压的瞬时值 较低，此时不会产生和应涌流；当变压器的励磁涌流处 于间断期间，励磁涌流为零；母线电压恢复到额定电压 附近，变压器在励磁涌流的直流分量和高电压共同作用 下将产生和应涌流。和应涌流的性质不仅取决于变压器 是否空载，还与变压器中性点是否接地有关。中性点不 接地时，将只产生励磁涌流，不产生和应涌，两条线路并列运行。 2) 1号主变或2号主变停运检修，两回线同时向不停运的变
桥形接线
桥形接线桥形接线(bridge-circuit configuration）由一台断路器和两组隔离开交组成连接桥，将两回变压器一线路组横向连接起来的电气主接线，在变压器一线路组的变压器和断路之间接入连接桥的称为内桥接线，见图(a)。
连接桥连接在变压器一线路组的断路器和线路之间的称为外桥接线，见图（b）；连接桥母线上的断路器正常状态下合闸运行。
内桥接线的任一线路投入、断开、检修或路障时，都不会影响其他回路的正常运行，但当变压器投入、断开、检修或故障时，则会影响另一回线路的正常运行。
由于变压器运行可靠，而且不需要经常进行投入和因此内桥接线的应用较广泛。
外桥接线的变压投入、断开、检修或故障时，则会影响其他回路的正常运行。
但当线路投入、断开、检修或故障时，则会影响一台变压器的正常运行。
因此外桥接线仅适用于变压器按照经济运行称要经常投入或断开的情况。
此外当线路上有较大的穿越功率时，为避免穿越功率通过多台断路器，通常彩外桥接线。
为了提高桥形接线的灵活性和可钻性，避免因检修线路或变压器时影响其他回路的正常运行，一般在接线中加设一组跨条（导线）。
内桥接线的跨条位置与外桥接线中连接桥的位置相同，外桥接线的跨条位置与外桥接线中连接桥的位置相同，外桥接线的跨条位置与内桥接线中连接桥的位置相同。
跨条上通常设置两组串接的隔离开关，以便于跨条上隔离开关进行检修，此两组隔离开关在正常运行时是断开的。
桥形接线中使用斯机台数少，其配电装置占地也少，能满足变电所可靠性要求，具有一定的运行灵活性，桥形接线适用于线路为两回、变压器为两台的交流牵引变电所和铁路变电所等。
光纤保护的特点简介：光纤作为继电保护的通道介质，具有不怕超高压与雷电电磁干扰、对电场绝缘、频带宽和衰耗低等优点。
而电流差动保护原理简单，不受系统振荡、线路串补电容、平行互感、系统非全相运行、单侧电源运行方式的影响，差动保护本身具有选相能力，保护动作速度快，最适合作为主保护。
画出内桥和外桥接线形式
画出内桥和外桥接线形式摘要：一、引言二、内桥接线形式1.定义与概念2.特点与优势3.应用场景三、外桥接线形式1.定义与概念2.特点与优势3.应用场景四、内桥与外桥接线的区别与联系1.区别2.联系五、总结正文：一、引言在电子电路设计中，桥接线是一种常见的电路连接方式，内桥和外桥接线是桥接线的两种形式。
本文将详细介绍这两种接线形式的定义、特点、优势以及应用场景。
二、内桥接线形式1.定义与概念内桥接线是指在同一电路板上的两个器件之间进行的桥接连接。
它主要应用于电路板内部信号的传输与处理。
2.特点与优势内桥接线的特点包括：信号传输速度快、噪声抑制能力强、抗干扰性能好。
这使得内桥接线在高速信号传输、高精度信号处理等领域具有明显优势。
3.应用场景内桥接线广泛应用于各种电子设备，如通信设备、计算机、消费电子产品等。
在这些设备中，内桥接线用于连接各种芯片、模块和器件，实现高速、稳定的信号传输。
三、外桥接线形式1.定义与概念外桥接线是指在不同电路板上的两个器件之间进行的桥接连接。
它主要应用于跨电路板信号的传输与处理，以及系统级联。
2.特点与优势外桥接线的特点包括：兼容性好、扩展性强、传输距离远。
这使得外桥接线在系统集成、设备互联等领域具有明显优势。
3.应用场景外桥接线广泛应用于各种电子系统，如通信系统、计算机系统、消费电子系统等。
在这些系统中，外桥接线用于连接不同电路板上的各种芯片、模块和器件，实现跨板信号传输和系统级联。
四、内桥与外桥接线的区别与联系1.区别内桥与外桥接线的区别主要表现在应用场景和传输距离上。
内桥接线主要用于电路板内部信号传输，传输距离较短；而外桥接线主要用于跨电路板信号传输和系统级联，传输距离较长。
2.联系内桥与外桥接线都是桥接线的具体形式，它们都具有信号传输速度快、噪声抑制能力强、抗干扰性能好等特点。
此外，在某些特定场景下，内桥与外桥接线也可以相互转换。
五、总结内桥和外桥接线是桥接线的两种形式，它们在电子电路设计中具有广泛的应用。
内桥接线
内桥接线：母联在两台变压器开关的内侧，靠近变压器侧。
外桥接线：母联在两台变压器开关的外侧，靠近进线侧。
内桥：一般是桥开关自投。
当进线失电，合桥开关。
外桥可以装设进线互投和桥开关自投。
桥开关自投和内桥不同在于动作逻辑。
内桥要考虑变压器保护的动作，外桥一般不必考虑。
电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV （220V/380V）。
发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
桥式接线
4、对电气主接线的要求： 对电气主接线的要求：
1、保证供电的可靠性，并力求经济性； 2、主接线应力求简单、清晰、操作方便； 3、主接线应运行灵活，检修、维护安全方便； 4、主接线应具有将来发展的可能性。
第二节 牵引变电所一次侧的 电气主接线
一、桥式接线： 桥式接线：
两回电源引入线分别经断路器接入两台主变 压器，并在两条电源引入线间用带断路器的横向 母线将它们连接起来，构成桥式接线。 桥式接线分内桥式接线和外桥式接线，见图。 桥式接线中桥断路器应经常处于闭合状态， 以使系统功率穿越。
（一）内桥式接线：连接桥设置在靠变压器侧。 内桥式接线：
两回电源引入线分别经断路器接入两台主变两回电源引入线分别经断路器接入两台主变压器并在两条电源引入线间用带断路器的横向压器并在两条电源引入线间用带断路器的横向母线将它们连接起来构成桥式接线
牵引变电所电气主接线
桥式接线
重点：（1）电气主接线图形符号； 重点 （2）内桥式接线的运行分析。 难点：（1）系统功率穿越的概念： 难点 （2）外跨条的作用。 授课班级： 授课班级：981 授课日期：2000.4.11 授课日期： 授课人： 授课人：郑社宁
1、运行分析：
（1）正常运行时： 正常运行时： 9G、10G断开，其它开关 闭合，使系统功率 10G断开，其它开关 从桥断路器穿越。 当一路电源供电，一路电源备用， （2）当一路电源供电，一路电源备用，任一断 路器（DL1）检修时： 路器（DL1）检修时： 闭合跨条开关，断开1DL， 闭合跨条开关，断开1DL，再断开 1G、3G即 3G即 可。 当任一主变压器（ 故障时： （3）当任一主变压器（如B-1）故障时： 与故障变压器连接的两台断路器1DL、3DL都 与故障变压器连接的两台断路器1DL、3DL都 必须断开，暂时中断系统功率穿越。 恢复供电的办法： 闭合9 闭合9G、10G；断开1DL、3DL；打开7G；再 10G；断开1DL、3DL；打开7 闭合1DL、3DL；打开9 闭合1DL、3DL；打开9G、10G即可。(外跨条的作 10G即可。( 用）
220 kV内桥接线海上升压站典型保护配置与运维风险管控
220 kV内桥接线海上升压站典型保护配置与运维风险管控林依青;黄烜
【期刊名称】《自动化应用》
【年(卷),期】2024(65)5
【摘要】海上风电是我国加快能源清洁低碳转型、构建新型电力系统的重要战略支撑。
介绍了220 kV海上风电场升压站电气二次一种典型接线方式——内桥接线方式的保护配置,总结了其跳闸、远跳、启动失灵的关键回路,并提出了相关的运维风险管控措施,为今后类似工程的验收及部分设备的停电检修工作提供了参考。
【总页数】3页(P120-121)
【作者】林依青;黄烜
【作者单位】广东电网有限责任公司汕头供电局
【正文语种】中文
【中图分类】TM614
【相关文献】
1.大型风电场升压站220 kV电气主接线方式探讨
2.220 kV变电站非典型站用电接线的运方调整
3.电厂220kV升压站及电网220kV变电站继电保护系统的运行研究
4.一种220 kV模块化预制舱式海上升压站研究
5.300MW/220kV海上升压站电气一次设计研究
因版权原因，仅展示原文概要，查看原文内容请购买。
内桥外桥接线
内桥外桥接线(总1页)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March当只有两台变压器和两条线路时，可以采用桥式接线，桥式接线按照连接桥的位置可分为内桥接线和外桥接线，桥式接线具有工作可靠、灵活、使用电器少、装置简单清晰、建造费用低和易于发展成单母线分段接线等优点。
如图所示。
a内桥接线的连接桥设置在断路器和变压器之间。
b外桥接线的连接桥设置在断路器和线路之间。
连接桥上亦装设断路器，正常运行时此断路器是接通的。
这种接线中，四条回路只用了三台断路器，所用的断路器数量是较少的。
1. 内桥接线其特点是：两台断路器QF1 和QF2 接在引出线上。
因此引出线的切除和投入是比较方便的。
当线路发生短路故障时，仅故障线路的断路器断开，其它三条回路仍可继续工作。
但是当变压器（如1T）故障时，与变压器1T 连接的两台断路器QF1 和QF3 都将断开，从而影响了非故障线路WL—1 的工作。
此外，这种接线当切除和投入变压器时，操作也比较复杂。
例如切除变压器1T 时，必须首先断开断路器QF1、QF3和变压器低压侧的断路器（图中未画出），再断开隔离开关QS1，然后接通QF1 和QF3，使出线WL—1 恢复工作。
所以内桥接线一般适用于故障较多的长线路和变压器不需要经常切除的场合。
2. 外桥接线．其特点与内桥接线相反。
当变压器发生故障或运行中需要切换时，只要断开本回路即可，不影响其它回路的工作。
但是，当线路 (例如出线WL—1) 发生故障时，断路器QF1 和QF3 都将断开，因而变压器1T 也将被切除。
为了恢复1T 的正常运行，必须在断开QS2后，再接通QF1 和QF3。
因此，外桥接线适用于线路较短和变压器按经济运行需要经常切换的情况。
此外，当电力系统有穿越性功率经过发电厂和变电所时，也应采用外桥接线，这时穿越功率仅经过连接桥上的断路器。
否则，若采用内桥接线，穿越功率要经过三台断路器，其中任一台断路器发生故障或检修时，将影响穿越功率的传送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压器送电。 3) DL1、DL3合上运行， DL2热备用，线路2为线路1的备用
供电电源，采用备自投进行投切。
二. 保护配置情况介绍
1. 线路保护
在内桥接线变电站（110kV及以下电压等级）中，一般情 况下，本站为线路的电能终端站，线路保护安装在本站线 路的对侧变电站中，在本侧，主变的高后备保护可作为线 路保护来配置。另外，某些内桥变电站安装有110kV线路 保护，那是因为从线路1输入的电能通过内桥和线路2向 别的变电站输出，在线路2处安装线路保护。
2) 两条线路分裂运行
a. DL1、DL3在运行，DL2在热备用（即线路1在运行、线路 2在热备用） 此时采用进线备投方式，即一进线带两主变运行，无论进 线故障由线路保护跳开进线断路器1DL，或主变故障跳开 1DL和3DL，备自投装置检测到母线无压、线路2有压、 线路1无流，经一时限跳DL1，确认其跳开后，备自投动 作合上DL2；
桥形接线中使用的一次设备数量少，占地小，能满足 变电所可靠性要求，具有一定的运行灵活性，桥形接 线适用于线路为两回、变压器为两台且基本无扩建的 变电站。
图1 内桥接线示图
图2 外桥接线示图
2.内桥接线与外桥接线的特点
1) 内桥接线的任一线路投入、断开、检修或路障时，都不会 影响其他回路的正常运行，但当变压器投入、断开、检修 或故障时，则会影响另一回线路的正常运行。由于变压器 运行可靠，而且不需要经常进行投入，因此在桥形接线中， 内桥接线的应用较广泛。
内桥接线及其保护配 置介绍
二oo九年一月一. 内桥接线源自绍 1.桥形接线的定义及特点
桥形接线(bridge-circuit configuration）是由一台断路 器和两组隔离开交组成连接桥，将两回变压器—线路 组横向连接起来的电气主接线。
连接桥连接在变压器—线路组的变压器和断路器之间 的称为内桥接线； 连接桥连接在变压器—线路组的断路器和线路之间的 称为外桥接线。
2) 再看第2次事故。由于空投变压器时会产生数值相当大的 励磁涌流,其大小与变压器内部的剩磁和合闸角有关。本 事故中后期通过对故障录波器中电流的分析发现,励磁涌 流出现间断角,并且偏向时间轴一侧，且励磁涌流的暂态 过程中二次谐波含量的最小值低于10%。而通常的二次 谐波制动参考定值为15%~20%。在本方案中差动保护的 二次谐波制动采用分相闭锁方式,这种方式在变压器合闸 于故障时能快速切除,但在涌流时不能保证可靠闭锁,造成 差动保护误动。
1) 17:23通过内桥开关QF3空投T1,T2差动保护动作于跳开T2 各侧开关。由T2差动保护故障录波显示,高压侧电流出现 直流偏移；
2) 17:28用进线Ⅱ线通过QF2空载合闸T2时,T2的差动保护再 次动作于跳闸。
3) 17:30拉开QS2刀闸,即退出T2,再次通过内桥开关QF3空投 T1时,T2的差动保护再次动作于跳闸,使得合闸失败。 17:40在断开QS2刀闸的情况下,将T2的差动保护压板退出, 通过QF3送T1成功,但T2的差动保护装置本身仍然判断内 部故障并显示跳闸。本次事故过程中T2在退出状态,中、 低压侧电流为0。
路器失灵保护等。
1) 两条线路并列运行
当1号主变发生区内故障时，差动保护拒动，限时电流速 动保护将在Δt时刻跳开DL3，避免了线路L2和2号主变停 运，减小了事故影响范围。同理，当1号主变差动保护停 用，限时速段保护可用做DL1和DL3之间短线路的保护。
另外，若1号主变故障，则跳开DL1和DL3，当DL3失灵时， 失灵保护经一延时，直接跳开DL2和2号主变总出口。
3) 在分析第1次事故前，先来解释一个名词：
什么是“和应涌流”？
当发电厂或变电所内母线上连接两台或两台以上的 变压器时，如果一台变压器进行空载合闸，在变压器绕 组中将出现励磁涌流，与此同时，在与其并联运行的其 它中 性点接地变压器绕组中也将出现浪涌电流，称作和 应涌流。和应涌流与励磁涌流密切相关，交替产生。当 变压器的励磁涌流处于峰值附近时，母线电压的瞬时值 较低，此时不会产生和应涌流；当变压器的励磁涌流处 于间断期间，励磁涌流为零；母线电压恢复到额定电压 附近，变压器在励磁涌流的直流分量和高电压共同作用 下将产生和应涌流。和应涌流的性质不仅取决于变压器 是否空载，还与变压器中性点是否接地有关。中性点不 接地时，将只产生励磁涌流，不产生和应涌流。
2) 外桥接线的变压器投入、断开、检修或故障时，则不会影 响其他回路的正常运行。但当线路投入、断开、检修或故 障时，则会影响一台变压器的正常运行。因此外桥接线适 用于变压器要经常投入或断开的情况。此外当线路上有较 大的穿越功率时，为避免穿越功率通过多台断路器，通常 彩外桥接线。
3. 内桥接线常规运行方式
a. d1、d2点故障时主变差动保护均能正确动作； b. d3点故障时，此故障发生在1号主变差动保护范围之外，
CT1、CT3中流过故障电流。此时，对于内桥接线主变差 动保护，其内桥开关差动CT二次侧是分别进装置还是差 接后进装置，对保护结果将产生不同影响。
3. 桥开关保护
桥断路器保护可选择限时电流速断保护、充电保护、断
2. 主变保护
主变保护配置和普通主变保护配置的区别 关键在于CT选用及保护出口的问题。
1)当1号、2号主变分列运行，也就是内桥 开关在断开位置，这种运行方式就是正常 的双绕组变单独运行方式，对于主变来说 是简单的一进一出，差动保护没有任何误 动的可能，可靠性很高。
2)当只有一条进线运行，另一条进线备用，内桥开关在合 位。以对1号主变差动保护动作情况为例进行分析：
1. 分析：
1) 先看上述第3次事故，在T2退出运行情况下,理论上高压 侧电流应为0。而合闸QF3空送T1会产生幅值很大且包 含有大量非周期分量的励磁涌流。此涌流流过TA1和 TA2,在涌流持续的暂态过程中,由于TA1和TA2传递特性 不一致,产生数值较大的差电流,且差流是逐渐增大之后 又逐渐衰减,这符合TA的暂态饱和特性,故可能导致差动 保护误动作。
b. DL1、DL2在运行，DL3在备用
此时为桥开关备方式，投当DL1因故障而跳开，备自投装 置检测到I母无压、II母有压、线路I无流，经一时限跳DL1， 确认其跳开后，备自投动作合上DL3。
三. 案例介绍
某日，变电站进线Ⅰ线及主变压器T1停电检修,Ⅱ线给 主变压器T2送电。15:35后Ⅰ线与主变压器T1检修工作 全部结束。
