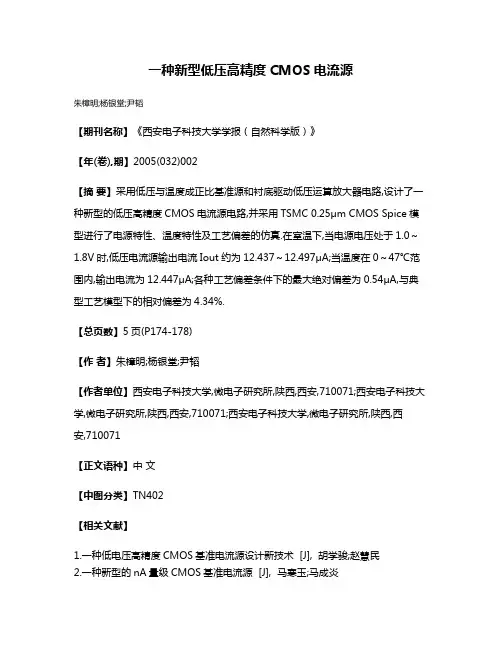

一种新型低压高精度CMOS电流源
![一种新型低压高精度CMOS电流源](https://img.taocdn.com/s3/m/edf1d0c9250c844769eae009581b6bd97f19bcfe.png)
一种新型低压高精度CMOS电流源
朱樟明;杨银堂;尹韬
【期刊名称】《西安电子科技大学学报(自然科学版)》
【年(卷),期】2005(032)002
【摘要】采用低压与温度成正比基准源和衬底驱动低压运算放大器电路,设计了一种新型的低压高精度CMOS电流源电路,并采用TSMC 0.25μm CMOS Spice模型进行了电源特性、温度特性及工艺偏差的仿真.在室温下,当电源电压处于1.0~1.8V时,低压电流源输出电流Iout约为12.437~12.497μA;当温度在0~47℃范围内,输出电流为12.447μA;各种工艺偏差条件下的最大绝对偏差为0.54μA,与典型工艺模型下的相对偏差为4.34%.
【总页数】5页(P174-178)
【作者】朱樟明;杨银堂;尹韬
【作者单位】西安电子科技大学,微电子研究所,陕西,西安,710071;西安电子科技大学,微电子研究所,陕西,西安,710071;西安电子科技大学,微电子研究所,陕西,西安,710071
【正文语种】中文
【中图分类】TN402
【相关文献】
1.一种低电压高精度CMOS基准电流源设计新技术 [J], 胡学骏;赵慧民
2.一种新型的nA量级CMOS基准电流源 [J], 马寒玉;马成炎
3.一种新型的CMOS恒定电流源的设计 [J], 张宇鸣;吴谨
4.一种新型高精度低压CMOS带隙基准电压源 [J], 陈迪平;吴旭;黄嵩人;季惠才;王镇道
5.一种新型的CMOS恒定电流源的设计 [J], 张宇鸣;吴谨
因版权原因,仅展示原文概要,查看原文内容请购买。
低功耗CMOS带隙基准源
![低功耗CMOS带隙基准源](https://img.taocdn.com/s3/m/9e36513e657d27284b73f242336c1eb91a373382.png)
低功耗CMOS带隙基准源赵玉迎;厚娇;常金;姜久兴;赵波【摘要】本文采用了CSMC 0.18um的标准CMOS工艺,设计了一种工作在亚阈值区的低功耗CMOS带隙基准源,本设计电路是由纯MOS管组成,不包含双极型晶体管,采用工作在线性区的MOS管代替电阻,减少了芯片的面积,工作在亚阈区的MOS管也使得系统的功耗有所降低。
室温下,整个电路系统的电流(包含启动电路)为433.08nA,功耗为649.6nW,版图面积为0.0048mm2,工艺流程与标准CMOS工艺有很好的兼容性。
%This article uses CSMC 0.18µm standard CMOS process technology, a low power CMOS voltage reference was developed using 0.18µm CMOS process technology, The device consists of MOSFET circuit operated in the subthreshold region and used no resistors, the design of the circuit is composed of pure MOS transistors, does not include the transistors, using a strong-inversion of the MOS transistor instead of resistance, greatly reducing the chip area,working in sub-threshold region MOS transistors also makes the system power consumption is greatly reduced. At room temperature, the current overall circuit (including start-up circuit) is about 433.08nA, the power is 649.6nW, the layout area is 0.0048mm2, process have good compatibility with standard CMOS process.【期刊名称】《电子世界》【年(卷),期】2015(000)023【总页数】4页(P27-30)【关键词】带隙基准;低功耗;亚阈值区【作者】赵玉迎;厚娇;常金;姜久兴;赵波【作者单位】哈尔滨理工大学;哈尔滨理工大学;哈尔滨理工大学;哈尔滨理工大学;哈尔滨理工大学【正文语种】中文便携式电子产品已经成为当今消费者的重要需求,SoC技术的广泛应用已经成为当今发展的重要趋势,低功耗是SoC系统的发展目标[1]。
低电压、低功耗CMOS基准电压源的设计
![低电压、低功耗CMOS基准电压源的设计](https://img.taocdn.com/s3/m/301e4ee0551810a6f524861f.png)
近 年来 , 随着各 种 便 携 式 电子 产 品 , 手 机 、 如 笔 记本 电脑 、 数码 相机 、 动音/ 移 视频 产 品 、 医疗 设备 等 的广 泛应 用和发 展 , 何 降低 功耗 、 如 延长 基 于 电池 供 电产 品 的使用 时间 已成 为产 品设计 首要 考虑 的 问题 之 一. 因此 , 为集 成 电路 中 的关键 模 块 , 准 电压 作 基 源 必须满 足 低 电 压 、 功 耗 和 高 稳 定 性 的要 求 . 低 目 前, 有很 多 电路 ( 带 隙 电压 源 。 基 于 工作 在 亚 如 。 、 阈值 区 的 C S的 电压 源 等 ) 可 以满 足 这 个 MO 都
征 电流. 通常情 况 下 由于 V 。 >4 因此 , V, 。可 以用
要 求 , 带隙 电压源需 要用 到寄 生双极 型 晶体管 , 但 其 工 艺复 杂度和 成本都 比较 高.
为 此 , 中提 出 了一 种 结 构简 单 的 C S基 准 文 MO 电 压 源 电 路 , 电 路 使 用 由 与 绝 对 温 度 成 正 比 该 ( T T 的 电流 源 和微 功 耗运 算 放 大 器 构成 的负 反 PA )
V16 o. NO9 3 .
Se tm b r 2 08 pe e 0
文章编号 :l0 -6 x(o 8 0 —180 0 055 2 0 ) 90 2 —4
低 电压 、 功耗 C S基 准 电压 源 的 设计 低 MO
蔡敏 舒俊
( 南 理 工 大 学 电子 与 信 息 学 院 , 东 , 5 04 ) 华 广 州 16 0
耻 )+V F A O - F. ×
1 设 计 原 理
1 1 工作在亚阈值 区 M S管的 . O 温度特性
一种新型的CMOS恒定电流源的设计
![一种新型的CMOS恒定电流源的设计](https://img.taocdn.com/s3/m/554ea314650e52ea5518981d.png)
高精度CMOS基准电压源设计
![高精度CMOS基准电压源设计](https://img.taocdn.com/s3/m/c666e56332687e21af45b307e87101f69e31fb1c.png)
高精度CMOS基准电压源设计
宁江华
【期刊名称】《电子世界》
【年(卷),期】2017(000)014
【摘要】基准源是模拟集成电路中的基本单元之一,它在高精度ADC、DAC、SOC等电路中起着重要作用,基准源的精度直接控制着这些电路的精度.本文阐述了一个基于带隙基准结构的低功耗、低温度系数、高电源抑制比的CMOS基准电压源.该电路采用SMIC 0.18μm标准CMOS工艺实现,并用Spectre进行了仿真,得到理想的设计结果.
【总页数】2页(P117-118)
【作者】宁江华
【作者单位】贵阳学院电子与通信工程学院
【正文语种】中文
【相关文献】
1.一种高精度BiCMOS带隙基准电压源的实现 [J], 刘敏侠;李福德
2.高精度CMOS带隙基准电压源电路设计 [J], 刘鸿雁
3.一种新型高精度低压CMOS带隙基准电压源 [J], 陈迪平;吴旭;黄嵩人;季惠才;王镇道
4.一种低成本高精度CMOS基准电压源设计 [J], 肖海鹏;马卓;张民选;张正旭
5.一种高精度CMOS带隙基准电压源设计 [J], 沈菊;宋志棠;刘波;封松林;朱加兵因版权原因,仅展示原文概要,查看原文内容请购买。
0·6V电源电压的CMOS基准源设计及稳定性分析
![0·6V电源电压的CMOS基准源设计及稳定性分析](https://img.taocdn.com/s3/m/459584fec0c708a1284ac850ad02de80d5d8064c.png)
06V电源电压的CMOS基准源设计及稳定性分析
王晗;叶青
【期刊名称】《半导体学报:英文版》
【年(卷),期】2006(27)8
【摘要】在SMIC 0.18μm CMOS工艺下实现了一种工作在0.6~1.5V下的基准源.分别采用环路增益法和返回比法对其中的自偏置放大器和核心电路的环路特性进行了分析.芯片输出的基准电压为0.4V,工作电流为4.8μA,在-40~120℃范围内温度系数小于80ppm/℃,面积(不包括PAD)为0.045mm^2.【总页数】6页(P1508-1513)
【关键词】基准源;超低电压;自偏置;稳定性;环路增益;返回比
【作者】王晗;叶青
【作者单位】中国科学院微电子研究所
【正文语种】中文
【中图分类】TN402
【相关文献】
1.一种高电源抑制比的CMOS带隙基准电压源设计 [J], 张斌
2.一种高电源抑制比的CMOS带隙基准电压源设计 [J], 程刚;白忠臣;王超;秦水介
3.一种高电源抑制比全工艺角低温漂CMOS基准电压源 [J], 方圆;周凤星;张涛;张迪
4.高电源抑制比的CMOS带隙基准电压源 [J], 吴志明;黄颖;吕坚;王靓;李素
5.一种高电源抑制比的CMOS带隙基准电压源 [J], 周前能;段晓忠;李红娟
因版权原因,仅展示原文概要,查看原文内容请购买。
一种低电压高精度CMOS基准电流源设计新技术
![一种低电压高精度CMOS基准电流源设计新技术](https://img.taocdn.com/s3/m/1c819023bfd5b9f3f90f76c66137ee06eff94eef.png)
一种低电压高精度CMOS基准电流源设计新技术
胡学骏;赵慧民
【期刊名称】《电视技术》
【年(卷),期】2005(000)002
【摘要】介绍一种新的在0.25μm混合模拟工艺电路中使用没有任何外围元件的基准电流源设计电路.该电路基于一个带隙电压基准源(Bandgap Reference,BGR)和一个类似β乘法器的CMOS电路.其中β乘法器中的电阻用NMOS晶体管代替以获得具有负温度系数的基准电流源;同时,BGR电压的正温度系数抵消了β乘法器中负温度系数.使用Bsim3v3模型实验的仿真结果说明-20℃到+100℃温度范围内基准电流源最大波动幅度小于1%,1.4~3 V电压范围内片上所有电阻具有±30%的容差.
【总页数】3页(P36-38)
【作者】胡学骏;赵慧民
【作者单位】佛山科学技术学院,机电与信息工程学院,广东,佛山,528000;佛山科学技术学院,机电与信息工程学院,广东,佛山,528000
【正文语种】中文
【中图分类】TN386.1
【相关文献】
1.一种低电压CMOS带隙基准源的分析与设计 [J], 杨永豪
2.一种低电压高精度CMOS带隙基准设计 [J], 李攀;田泽;强新建;王进军
3.一种低电压亚阈值CMOS基准电路的设计 [J], 李庚;李厚清
4.一种新颖的低电压CMOS带隙基准源设计 [J], 余国义;孙丽娟;邹雪城;刘三清
5.一种高性能CMOS基准电流源的设计 [J], 蔡敏;李炜
因版权原因,仅展示原文概要,查看原文内容请购买。
毕业设计最终版 高精度CMOS带隙基准源的设计
![毕业设计最终版 高精度CMOS带隙基准源的设计](https://img.taocdn.com/s3/m/536f56284b73f242336c5f17.png)
摘要基准电压源是模拟电路设计中广泛采用的一个关键的基本模块。
所谓基准电压源就是能提供高稳定度基准量的电源,这种基准源与电源、工艺参数和温度的关系很小,但是它的温度稳定性以及抗噪性能影响着整个电路系统的精度和性能。
本文的目的便是设计一种高精度的CMOS带隙基准电压源。
本文首先介绍了基准电压源的国内外发展现状及趋势。
然后详细介绍了带隙基准电压源的基本结构及基本原理,并对不同的带隙基准源结构进行了比较。
接着对如何提高带隙基准的电源抑制比以及带隙基准电压源的温度补偿原理进行了分析,还总结了目前提高带隙基准电压源温度特性的各种方法。
在此基础上运用曲率校正、内部负反馈电路、RC滤波器、快速启动电路,设计出了具有良好的温度特性和高电源抑制比的带隙基准电压源电路。
最后应用HSPICE仿真工具对本文中设计的带隙基准电压源电路进行了完整模拟仿真并分析了结果。
模拟和仿真结果表明,电路实现了良好的温度特性和高电源抑制比,0℃~100℃温度范围内,基准电压温度系数大约为11.2ppm/℃,在1Hz到10MHz频率范围内平均电。
源抑制比(PSRR)可达到-80dB,启动时间为700s关键词: 带隙基准电压源;温度系数;电源抑制比;AbstractV oltage reference is the vital basic module which is widely adopted in analog circuits. It can supply a voltage with high stability. The power supply, technics parameter rand temperature has lesser effete to this voltage. Its temperature stability and antinoise capability influence the precision and performance of the whole system. The purpose of this article is to design a high precision CMOS bandgap voltage reference.In this article, the present situation and developmental trend of voltage reference studies both at home and abroad are presented. The structure and principle of voltage reference are analyzed in detail, and then the different structures of bandgap voltage reference are compared. By analyzing the power supply rejection ratio (PSRR) and the principle of temperature compensation, the method of improving the temperature characteristic is summarized. The design of a bandgap voltage reference circuit with high power supply rejection ratio and good temperature characteristic is completed by applying curvature emendation, inside negative feedback technology, RC filter and fast start-up circuit. At last, the circuits have been simulated with HSPICE simulation tools.The simulation results show that,the circuit with good temperature characteristic and high power supply rejection ratio, and at the temperature range of 0℃to 100℃, the temperature coefficient(TC) is about 11.2ppm/℃. In the frequency range of 1Hz to 10MHz, the average power supply rejection ratio is more than -80dB and it has a turn-on time less than 700s .Key Words: bandgap voltage reference; temperature coefficient; power supply rejection ratio;目录1. 绪论 (1)1.1 国内外研究现状与发展趋势 (1)1.2 课题研究的目的意义 (2)1.3 本文的主要内容 (2)2. 基准电压源的原理与电路 (3)2.1 基准电压源的结构 (3)2.1.1直接采用电阻和管分压的基准电压源 (3)2.1.2有源器件与电阻串联组成的基准电压源 (4)2.1.3带隙基准电压源 (6)2.2 带隙基准电压源的基本原理 (6)2.2.1与绝对温度成正比的电压 (7)2.2.2负温度系数电压V BE (7)2.3 带隙基准源的几种结构 (8)2.4 V BE的温度特性 (11)2.5 带隙基准源的曲率校正方法 (13)2.5.1线性补偿 (13)2.5.2高阶补偿 (13)本章小结 (17)3. 高精度CMOS带隙基准源的电路设计与仿真 (18)3.1 高精度CMOS带隙基准电压源设计思路 (18)3.2 核心电路 (19)3.3 提高电源抑制比电路 (20)3.3.1负反馈回路 (21)3.3.2 RC滤波器 (22)3.4 快速启动电路及快速启动电路的控制电路 (23)3.4.1快速启动电路的控制电路 (23)3.4.2快速启动电路 (24)3.5 CMOS带隙基准电压源的温度补偿原理 (24)3.6 高精度CMOS带隙基准电压源的电路仿真 (27)3.6.1仿真工具的介绍 (27)3.6.2 核心电路的仿真结果 (27)3.6.3 电源抑制比电路的仿真结果 (28)3.6.4 快速启动电路的仿真结果 (28)3.6.5 整体电路的仿真结果 (29)本章小结 (30)结论 (32)致谢 (33)参考文献 (34)1.绪论基准电压源(Reference V oltage)是指在模拟电路或混合信号电路中用作电压基准的具有相对较高精度和稳定度的参考电压源。
0.18μm CMOS带隙基准电压源的设计
![0.18μm CMOS带隙基准电压源的设计](https://img.taocdn.com/s3/m/be4e254c7f21af45b307e87101f69e314332fa7c.png)
0.18μm CMOS带隙基准电压源的设计陈双文;刘章发【期刊名称】《电子技术应用》【年(卷),期】2011(37)3【摘要】Reference voltage source can be used broadly in ADC, DAC, RAM, flash memory and other integrated circuit. This paper designed a high stability, low temperature coefficient and 0.6 V output bandgap reference voltage source using 0.18 μm CMOS.%基准电压源可广泛应用于A/D、D/A转换器、随机动态存储器、闪存以及系统集成芯片中.使用0.18 μm CMOS工艺设计了具有高稳定度、低温漂、低输出电压为0.6 V的CMOS基准电压源.【总页数】4页(P51-53,57)【作者】陈双文;刘章发【作者单位】北京交通大学,电子信息工程学院,北京,100044;北京交通大学,电子信息工程学院,北京,100044【正文语种】中文【中图分类】TN432【相关文献】1.BiCMOS带隙基准电压源的设计及应用 [J], 王宇奇;何进;张贵博;童志强;王豪;常胜;黄启俊2.带使能控制的低功耗BiCMOS带隙基准电压源的设计 [J], 冯秋霞;刘军;蒋国平;孙俊岳3.一种低功耗CMOS带隙基准电压源设计 [J], 汤知日;周孝斌;杨若婷4.高性能分段线性补偿CMOS带隙基准电压源设计 [J], 邓庭;曾以成;夏俊雅;崔晶晶5.低功耗CMOS带隙基准电压源设计 [J], 黄灿英;陈艳;朱淑云;吴敏因版权原因,仅展示原文概要,查看原文内容请购买。
一种全CMOS低功耗基准电压源的设计
![一种全CMOS低功耗基准电压源的设计](https://img.taocdn.com/s3/m/a2c4d99bf021dd36a32d7375a417866fb94ac055.png)
一种全CMOS低功耗基准电压源的设计
池上升;胡炜;许育森
【期刊名称】《电子技术应用》
【年(卷),期】2014(040)005
【摘要】基于MOSFET亚阈值的特性,通过两个MOSFET阈值电压差与热电压VT相互补偿的原理,提出了一种全CMOS基准电压源电路.与传统带隙基准电路相比,该电路采用全CMOS器件,无需电阻和传统分立电容,具有电路结构简单、功耗低、温度系数小和面积小的特点.通过对电路的理论分析,采用SMIC 0.18μm CMOS工艺模型,利用Cadence工具对电路进行仿真验证,在电源电压为1.8V的条件下,输出电压为364.3 mV(T=27℃),温度系数为6.7 ppm/℃(-40 c℃~+125℃),电源抑制比达到-68 dB@10 kHz,功耗为1.3 μW.
【总页数】4页(P42-44,48)
【作者】池上升;胡炜;许育森
【作者单位】福州大学物理与信息工程学院福建省集成电路设计中心,福建福州350003;福州大学物理与信息工程学院福建省集成电路设计中心,福建福州350003;福州大学物理与信息工程学院福建省集成电路设计中心,福建福州350003
【正文语种】中文
【中图分类】TN433
【相关文献】
1.一种低功耗CMOS带隙基准电压源设计 [J], 汤知日;周孝斌;杨若婷
2.一种低功耗BiCMOS带隙基准电压源的设计 [J], 李龙镇
3.一种超低功耗的全CMOS基准电压源设计 [J], 王梓淇;王永顺;陈昊
4.一种低功耗亚阈值CMOS带隙基准电压源 [J], 邢小明;李建成;郑礼辉
5.一种无运放低压低功耗CMOS带隙基准电压源的设计 [J], 杨帆;邓婉玲;黄君凯因版权原因,仅展示原文概要,查看原文内容请购买。
一种二阶温度补偿的CMOS带隙基准电路
![一种二阶温度补偿的CMOS带隙基准电路](https://img.taocdn.com/s3/m/8770a674caaedd3382c4d309.png)
一种二阶温度补偿的CMOS带隙基准电路一种二阶温度补偿的CMOS带隙基准电路摘要:提出了一种可用于标准CMOS工艺下且具有二阶温度补偿电路的带隙基准源。
所采用的PTAT2电流电路是利用了饱和区MOSFET的电流特性产生的,具有完全可以与标准CMOS工艺兼容的优点。
针对在该工艺和电源电压下传统的启动电路难以启动的问题,引入了一个电阻,使其可以正常启动。
基准核心电路中的共源共栅结构和串联BJT管有效地提高了电源抑制比,降低了温度系数。
基于TSMC0.35μmCMOS工艺运用HSPICE软件进行了仿真验证。
仿真结果表明,在3.3V供电电压下,输出基准电压为1.2254V,温度系数为2.91×10-6V/℃,低频的电源抑制比高达96dB,启动时间为7μs。
关键词:CMOS带隙基准源;温度系数;电源抑制比带隙基准源通常是模拟混合电路设计中重要的组成模块,主要应用于存储器、模数/数模转换电路、电源管理、振荡器等电路中,为其提供高稳定性的参考电压,对系统的性能起着至关重要的作用。
随着半导体技术的发展,尤其是系统集成(SoC)技术的发展,CMOS工艺[1-2]具有高集成度和低压、低功耗的优势,使得标准CMOS工艺下的带隙基准源得到了广泛的应用。
研究和设计高性能的CMOS带隙基准源成为了现今集成电路设计中的一种发展趋势。
本文设计CMOS带隙基准源时引入二阶温度补偿技术。
采用了折叠式的共源共栅自偏置二级运放,核心电路运用双层PMOS管叠加结构,增大电路的PSRR。
通过PNP管的串联,降低了失调电压对CMOS带隙基准源输出参考电压的影响。
最后通过产生与温度成平方关系的PTAT2电流,在一阶温度补偿的基础上对基准源进行二阶温度补偿,最终降低了CMOS带隙基准源的温度系数。
图1为带二阶温度补偿的CMOS带隙基准电压源的整体电路图。
1带隙基准电路设计1.1二级运放与CMOS带隙基准核心电路,整个二级运放[3]由M5~M20和R1~R3、C1构成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CMOS基准电流源设计摘要基准源是在电路系统中为其它功能模块提供高精度的电压基准,或由其转化为高精度电流基准,为其它功能模块提供精确、稳定的偏置的电路。
它是模拟集成电路和混合集成电路中非常重要的模块。
基准源输出的基准信号稳定,与电源电压、温度以及工艺的变化无关。
带隙基准源是集成电路中的重要单元,输出不随温度、电源电压变化的基准电压或电流。
简单介绍了CMOS带隙基准源的基本工作原理;指出了限制其性能的主要因素;分析了低电源电压、低功耗、高精度和高PSRR四种类型的CMOS带隙基准源。
一款是应用于DAC的带隙基准电路。
该基准电路的核心采用了PNP 晶体管串联来减小运放失调,运放采用的是具有高输入摆幅的折叠式共源共栅结构,偏置电路采用了低压共源共栅电流镜和自偏置低压共源共栅电流镜等结构来为整个基准电路提供偏置。
本文基于SMIC 0.35μm工艺模型库,采用Hspice仿真工具对该基准电路进行仿真,仿真结果为:温度扫描从-40℃到100℃ ,基准源的温度系数为15.7ppm/℃;电源抑制比在1kHz时为75dB, 10kHz时仍有58dB。
仿真结果表明,该基准电路完全能在DAC 系统中正常工作。
关键词CMOS基准电流源;低功耗;温度系数Research of CMOS Bangap Reference SourceAbstractA voltage reference source provides high-precision voltage reference for other functional modules in the circuit system, or high-precision current reference can transformed from it. It is a very important module in the analog integrated circuits and mixed-signal integrated circuits design. The output signal of the voltage reference is stable,and it is independent of supply voltage, temperature and process.Bandgap reference source is an important unit in integrated circuits, which supplied reference voltage or current independent of temperature and supply voltage. The principle of CMOS bandgap reference source was described, and the design challenge was pointed out. Finally, CMOS bandgap reference sources with low supply voltage, low power, high precision and high PSRR were analyzed, respectively.The bandgap reference is used in the DAC. The core of the reference circuit used PNP transistors in series to reduce amplifier offset, and the amplifier used the folded cascode structure to get high input swing, and the bias circuit used the low-voltage cascode current mirror structure and the self-biased low-voltage cascode current mirror structure to bias the entire reference circuit. In the thesis, we simulated the reference circuit by using the Hspice simulation tool based on the SMIC 0.35μm process. The simulation results are that the temperature coefficient of the references is 15.7 ppm/℃when temperature scaned from -40℃to 100℃,and the power supply rejection ratio is 75 dB at 1kHz and there is still 58 dB at 10 kHz. The simulation results showed that the referencecircuit can work normally in the DAC system.Keywords CMOS current reference; Low power; Temperature coefficient目录摘要 (I)Abstract (II)第1章绪论 (6)1.1 基准的几种主要类型 (6)1.2 本文的研究背景和选题意义 (7)1.3 主要研究内容 (8)1.4 本章小结 (8)第2章CMOS带隙基准源研究现状 (9)2.1 CMOS带隙基准源基本原理 (9)2.2 改进的CMOS带隙基准源 (11)2.2.1 低电源电压CMOS带隙基准源电路 (11)2.2.2 低功耗带隙基准源电路 (16)2.2.3 高精度带隙基准源 (18)2.3 本章小结 (21)第3章两种典型CMOS基准电流源对比 (22)3.1 一种低电压高精度CMOS基准电流源 (22)3.1.1 电路描述 (23)3.1.2 仿真结果 (25)3.2 一种低温漂低电源电压调整率CMOS基准电流源 (26)3.2.1 新型基准电流源理论与方案 (26)3.2.2 仿真验证及结果分析 (31)3.3 本章小结 (32)第4章一种应用于DAC中的带隙基准源的设计 (34)4.1 DAC模数转换器的原理 (34)4.2 带隙基准电路设计指标 (37)4.3 带隙基准电路设计 (37)4.3.1 带隙基准主体电路设计 (37)4.3.2 启动电路设计及基准稳定性考虑 (38)4.3.3 运算放大器的设计 (40)4.3.4 偏置电路设计 (42)4.4 仿真结果 (44)4.5 版图设计 (46)4.5.1 设计规则 (46)4.5.2 版图设计需要考虑的因素 (47)4.6 本章小结 (48)结论 (49)致谢 (50)参考文献 (51)附录 (52)第1章绪论基准电路包括基准电压源和基准电流源,它在电路中提供电压基准和电流基准。
它具有稳定性好,对系统的操作环境(如电源电压、工作温度、输出负载)变化不敏感的特点,可以为其他电路模块提供较为精准的参考点,因此它是模拟集成电路和数模混合电路的不可缺少的基本单元电路[1]。
基准电压源在电路系统中为其他功能模块提供高精度的电压基准,或由其转化为高精度电流基准。
对模拟电路系统而言,基准电压源的性能将直接影响到整个系统的精度和性能,基准的任何偏差和噪声都会严重的影响其它电路的线性和精度。
因此,系统的精准度在很大程度上依赖于内部或外部基准的精度,没有一个满足要求的基准电路,就不能正确有效地实现系统预先设定的性能。
因此,如何提高基准源的性能和集成度一直是该领域人们研究的热点。
1.1基准的几种主要类型迄今为止,市面上推出的基准电流源根据其技术工艺不同大致可分为四种类型:齐纳基准、掩埋齐纳基准、XFET基准和带隙基准[2][3]。
齐纳基准在这里指的是表层齐纳基准。
齐纳二级管被反向击穿时(齐纳击穿或隧道击穿)两端的电压具有正温度系数,而正向硅二极管具有负温度系数,在一个反向齐纳二级管上串联一只正向二极管可以获得理论上的零温度系数,这就是齐纳基准的工作原理。
它的优点是成本低,封装小,工作电压范围宽。
它的缺点是功耗大,初始精度低,温度系数差,输入电压调整率不好,使用时需根据供电电压和负载电流串接一个电阻为其提供恒定电流,以便保持输出电压稳定。
齐纳基准通常用于要求不高的场合,或用作电压钳位器。
掩埋型齐纳二极管是一种比常规齐纳二极管更稳定的特殊齐纳二极管,这是因为它采用了将击穿区植入硅表面以下的结构。
掩埋齐纳基准则是由掩埋型齐纳二极管构成的基准。
它具有很高的初始精度,好的温度系数和长期漂移稳定性,噪声电压低,总体性能优于其它类型的基准,故常用于12位或更高分辨率的系统中。
掩埋齐纳基准通常要求至少5V以上的供电电压,并要消耗几百微安的电流,功耗比较大,并且价格比较昂贵。
XFET(eXtra implantation junction Field Effect Transistor -XFET)基准是一种新型的电压基准,其核心是利用JFET(Junction Field Effect Transistor)设计的,利用一对具有不同夹断电压JFET,将其差分输出电压放大以产生一个稳定的基准电压。
由于两个JFET中的一个JFET在制造时外加了一步离子注入工艺,所以称为外加离子注入结型场效应管(eXtra implantation junction Field Effect Transistor)基准电压源,简称XFET基准电压源。
XFET基准静态电流很低,可用于3V电压系统,并且仍能保持良好的性能。
它有三项显著的特点:其一是在相同的工作电流条件下,它的峰一峰值噪声电压通常比带隙基准低数倍;其二是XFET基准静态电流很低,但可以为负载提供的输出电流不是很低,并且输出端不需要加去祸电容;其三是XFET基准具有极好的长期漂移稳定性。
XFET基准的性能水平界于带隙和齐纳基准之间,其缺点是需要特殊工艺来实现,成本较高。
带隙基准电压源包括双极型带隙基准源和CMOS带隙基准源,工艺条件宽。
带隙基准电压源的性能较其他基准有了很大的飞跃。
带隙基准输出电压受温度和电源电压影响小,并且其精度高。
基准的初始精度、温度系数、长期漂移、噪声电压等性能指标从低到高覆盖面较宽,适用于多种不同精度要求的系统中。
该类基准既有为通常目的设计的类型,也有静态电流小至几十微安,输入输出电压差较低而适用于电池供电场合的产品,因而应用范围很宽。
