形位公差表

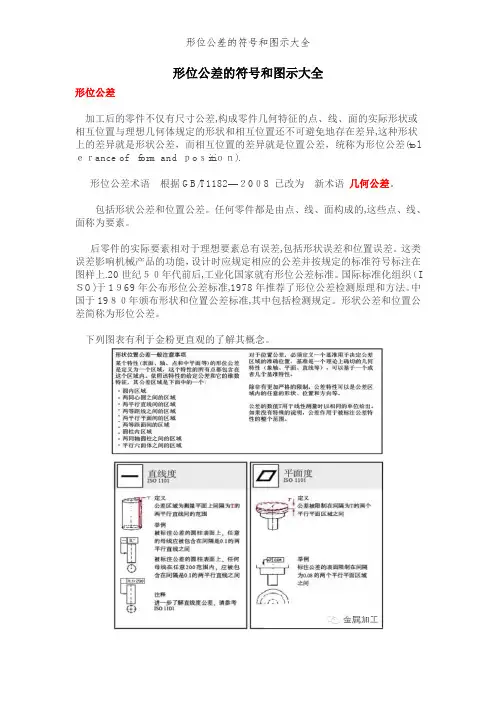

形位公差的符号和图示大全
形位公差的符号和图示大全形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tol ｅｒance of form and ｐoｓitiｏｎ).形位公差术语根据GB/T1182—２0０8 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的,这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上.20世纪５０年代前后,工业化国家就有形位公差标准。
国际标准化组织（I ＳO)于1９69年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于19８０年颁布形状和位置公差标准,其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等,数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析,可以大大提高机械测量效率。
测量仪器：偏摆仪、百分表(或其他指示表)、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差很详细
圆锥面
圆柱面
圆台面
球面
轴线
素线
球心
图1
形位公差研究对象就是要素，即点、线、面。
2 类型 2.1 按存在的状态分： 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)。
实际要素是按规定方法,由在实际要素上测量有限个点得到 的实际要素的近似替代要素（测得实际要素）来体现的。
置 （几何GM）的公G差D”&T部新分标，准作（一9简7起要）的和、我基国础的的形讲位述公。差标准都等效 采用了国际标准（ISO），所以绝大多数的内容是相同的。由于 我国的形位公差标准体系分类、名词术语容易理解并便于自学， 且国内供应商也较熟悉，故下面根据自己多年的实践，基本上按 我国GB标准的名词术语来解释 GM 的GD&T 标准。当某些名词 术语及内容上两国的标准有所区别时，GM 的 GD&T 新、旧标准 不同之处，会特别加以说明。
d) 螺纹、齿轮和花键（GM 新标准与我国GB 标准相同） 一般情况下，以螺纹中径轴线作为被测要素或基准要素。如用大
径轴线标注“MAJOR DIA”（MD）；用小径轴线标注“MINOR DIA” （LD）。
齿轮和花键轴线作为被测要素或基准要素时，如用节径轴线标注 “PITCH DIA”（PD）；用大径轴线标注“MAJOR DIA” （MD），
图 21
A. 板类零件三基面体系
用 三 个 基 准 框 格 标 注
图 22
根据夹具设计原理：
基准D - 第一基 准平面约束了三 个自由度，
基准E - 第二基 准平面约束了二 个自由度，
基准F - 第三基 准平面约束了一 个自由度。
B. 盘类零件三基面体系
用

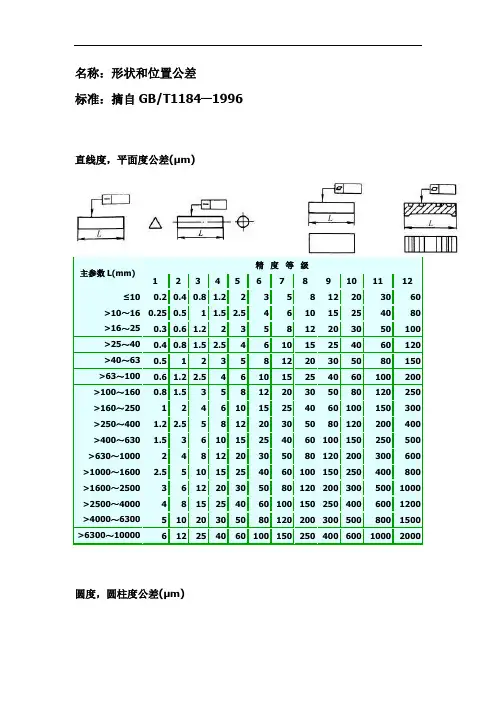

形位公差与未注位公差
名称：形状和位置公差标准：摘自GB/T1184—1996 直线度，平面度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.2 0.4 0.8 1.2 2 3 5 8 12 20 30 60 >10～16 0.25 0.5 1 1.5 2.5 4 6 10 15 25 40 80 >16～25 0.3 0.6 1.2 2 3 5 8 12 20 30 50 100 >25～40 0.4 0.8 1.5 2.5 4 6 10 15 25 40 60 120 >40～63 0.5 1 2 3 5 8 12 20 30 50 80 150 >63～100 0.6 1.2 2.5 4 6 10 15 25 40 60 100 200 >100～160 0.8 1.5 3 5 8 12 20 30 50 80 120 250 >160～250 1 2 4 6 10 15 25 40 60 100 150 300 >250～400 1.2 2.5 5 8 12 20 30 50 80 120 200 400 >400～630 1.5 3 6 10 15 25 40 60 100 150 250 500 >630～1000 2 4 8 12 20 30 50 80 120 200 300 600 >1000～1600 2.5 5 10 15 25 40 60 100 150 250 400 800 >1600～2500 3 6 12 20 30 50 80 120 200 300 500 1000 >2500～4000 4 8 15 25 40 60 100 150 250 400 600 1200 >4000～6300 5 10 20 30 50 80 120 200 300 500 800 1500 >6300～10000 6 12 25 40 60 100 150 250 400 600 1000 2000圆度，圆柱度公差(μm)主参数L(mm)精度等级0 1 2 3 4 5 6 7 8 9 10 11 12≤30.1 0.2 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 >3～6 0.1 0.2 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 >6～10 0.12 0.25 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 >10～18 0.15 0.25 0.5 0.8 1.2 2 3 5 8 11 18 27 43 >18～30 0.2 0.3 0.6 1 1.5 2.5 4 6 9 13 21 33 52 >30～50 0.25 0.4 0.6 1 1.5 2.5 4 7 11 16 25 39 62 >50～80 0.3 0.5 0.8 1.2 2 3 5 8 13 19 30 46 74 >80～120 0.4 0.6 1 1.5 2.5 4 6 10 15 22 35 54 87 >120～180 0.6 1 1.2 2 3.5 5 8 12 18 25 40 63 100 >180～250 0.8 1.2 2 3 4.5 7 10 14 20 29 46 72 115 >250～315 1 1.6 2.5 4 6 8 12 16 23 32 52 81 130 >315～400 1.2 2 3 5 7 9 13 18 25 36 57 89 140 >400～500 1.5 2.5 4 6 8 10 15 20 27 40 63 97 155平行度，垂直度，倾斜度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.4 0.8 1.5 3 5 8 12 20 30 50 80 120 >10～16 0.5 1 2 4 6 10 15 25 40 60 100 150 >16～25 0.6 1.2 2.5 5 8 12 20 30 50 80 120 200 >25～40 0.8 1.5 3 6 10 15 25 40 60 100 150 250 >40～63 1 2 4 8 12 20 30 50 80 120 200 300 >63～100 1.2 2.5 5 10 15 25 40 60 100 150 250 400 >100～160 1.5 3 6 12 20 30 50 80 120 200 300 500>160～250 2 4 8 15 25 40 60 100 150 250 400 600 >250～400 2.5 5 10 20 30 50 80 120 200 300 500 800 >400～630 3 6 12 25 40 60 100 150 250 400 600 1000 >630～1000 4 8 15 30 50 80 120 200 300 500 800 1200 >1000～1600 5 10 20 40 60 100 150 250 400 600 1000 1500 >1600～2500 6 12 25 50 80 120 200 300 500 800 1200 2000 >2500～4000 8 15 30 60 100 150 250 400 600 1000 1500 2500 >4000～6300 10 20 40 80 120 200 300 500 800 1200 2000 3000 >6300～10000 12 25 50 100 150 250 400 600 1000 1500 2500 4000同轴度，对称度，园跳动和全跳动公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤10.4 0.6 1 1.5 2.5 4 6 10 15 25 40 60 >1～3 0.4 0.6 1 1.5 2.5 4 6 10 20 40 60 120>3～6 0.5 0.8 1.2 2 3 5 8 12 25 50 80 150 >6～10 0.6 1 1.5 2.5 4 6 10 15 30 60 100 200 >10～18 0.8 1.2 2 3 5 8 12 20 40 80 120 250 >18～30 1 1.5 2.5 4 6 10 15 25 50 100 150 300 >30～50 1.2 2 3 5 8 12 20 30 60 120 200 400 >50～120 1.5 2.5 4 6 10 15 25 40 80 150 250 500 >120～250 2 3 5 8 12 20 30 50 100 200 300 600 >250～500 2.5 4 6 10 15 25 40 60 120 250 400 800 >500～800 3 5 8 12 20 30 50 80 150 300 500 1000 >800～1250 4 6 10 15 25 40 60 100 200 400 600 1200 >1250～2000 5 8 12 20 30 50 80 120 250 500 800 1500 >2000～3150 6 10 15 25 40 60 100 150 300 600 1000 2000 >3150～5000 8 12 20 30 50 80 120 20 400 800 1200 2500 >5000～8000 10 15 25 40 60 100 150 250 500 1000 1500 3000 >8000～10000 12 20 30 50 80 120 200 300 600 1200 2000 4000名称：未注形位公差的公差值及确定方法标准：摘自GB/T1184—1996未注形位公差的公差值(GB/T1184—1996)未注公差值的确定方法。

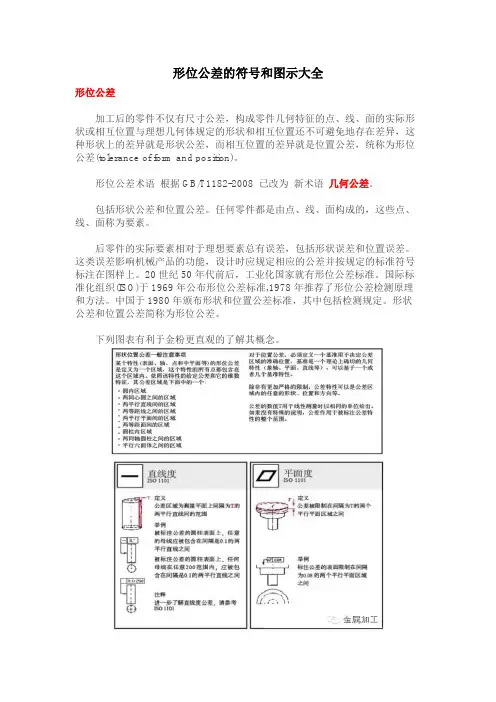

形位公差的符号和图示大全
形位公差的符号和图示大全形位公差加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。
形位公差术语根据GB/T1182-2008 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的，这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后，工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。
测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差的符号和图示大全
形位公差的符号和图示大全，赶紧收藏吧！2014-12-08金属加工形位公差加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。
形位公差术语根据GB/T1182-2008 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的，这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后，工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。
【金属加工微信，内容不错值得关注！】测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差很详细
注：97/01版本为通用/福特/克莱斯勒一起发布，04版本为通用单独发布。
相应的国际标准有：
ISO 1101-83、ISO 5459-81、 ISO 8015-85、 ISO 2692-88、ISO 1057992、ISO 10579-93等。
由于加工过程中工件在机床上的定位误差、刀具与工件的 相对运动不正确、夹紧力和切削力引起的工件变形、工件的内 应力的释放等原因，完工工件会产生各种形状和位置误差。
置 （几何GM）的公G差D”&T部新分标，准作（一9简7起要）的和、我基国础的的形讲位述公。差标准都等效 采用了国际标准（ISO），所以绝大多数的内容是相同的。由于 我国的形位公差标准体系分类、名词术语容易理解并便于自学， 且国内供应商也较熟悉，故下面根据自己多年的实践，基本上按 我国GB标准的名词术语来解释 GM 的GD&T 标准。当某些名词 术语及内容上两国的标准有所区别时，GM 的 GD&T 新、旧标准 不同之处，会特别加以说明。
标准还有： 50 理 论正确尺寸。
理论正确尺寸Basic Dimensions ：不标注 公差的带框尺寸。它可 以是理论正确线性尺寸 和理论正确角度尺寸。
三 标注 Mark
3.1 形位公差框格 Feature Control Frames
基准要素的字母及附加符号 公差值及附加符号 公差特征项目的符号
GD &T(形位公差)简解
陈一士
2004.10
“GD&T”全称为“Global Dimensioning and Tolerancing 全球的尺寸和公差的规定”。标准中包含有尺寸标注方法（属我
国技术制图标准）与几何公差（属我国形状和位置公差标准）两 大部分。其中尺寸标注仅是一种表达方式，无技术含量，且与我 国的GB标准基本相同，故本次不作介绍。下面仅对“形状和位
形位公差符号大全
形位公差符号大全作为机加工老司机，你阅图无数，加工无数。
当我们说到“形位公差”，它是既理论又实际的专业知识，你对它有多了解呢？在生产中，如果我们对图纸标注的形位公差理解错误，就会使加工分析、加工结果与要求偏离，甚至带来严重后果。
今天，就让我们一起来系统了解14项形位公差。
先给大家看重点，下面这张表是国际统一化的14项形位公差符号，这非常重要哦。
1直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。
示例2：在公差值前加注记号Φ、则公差带必须在直径0.08mm 的圆柱面内的区域。
2平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
3圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。
4圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
5线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
6面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
最大最小实体形位公差计算表
10.6 10.4 0.2 0.4 0.5 0.6 0.7
18.1 18.2 0.1 0.3 0.32 0.340.4 0.5 0.6
10.6 10.4 0.2 0.4 0.5 0.6 0.7
元素、基准都是最大实体的位置度（轴） 基准形体尺寸 基准基本尺寸 10.4 10.6 元素基本尺寸 22.1 22.4 基准最大理论值 10.6 10.6 位置度最大实体要求为元 位置度要求 基准实测值 10.6 10.5 素要求和基准要求 0.2 基准增加公差 0 0.1 公差带直径 理论直径最大值 实测直径 形体增加公差 22.4 22.4 0 0.2 0.3 22.4 22.3 0.1 0.3 0.4 实际允许公差 22.4 22.2 0.2 0.4 0.5 22.4 22.1 0.3 0.5 0.6 实际允许公差=形体增加的公差+基准增加的公差+位置度要求 元素、基准都是最大实体的位置度（孔） 基准形体尺寸 基准基本尺寸 18.1 18.2 元素基本尺寸 25 25.05 基准最小理论值 18.1 18.1 位置度最大实体要求为元 位置度要求 基准实测值 18.1 18.15 素要求和基准要求 0.2 基准增加公差 0 0.05 公差带直径 理论直径最小值 实测直径 形体增加公差 25 25 0 0.2 0.25 25 25.02 0.02 0.22 0.27 实际允许公差 25 25.04 0.04 0.24 0.29 25 25.05 0.05 0.25 0.3 实际允许公差=形体增加的公差+基准增加的公差+位置度要求 元素、基准都是最小实体的位置度（轴） 基准形体尺寸 基准基本尺寸 10.4 10.6 元素基本尺寸 22.1 22.4 基准最小理论值 10.4 10.4 位置度最大实体要求为元 位置度要求 基准实测值 10.4 10.4 素要求和基准要求 0.4 基准增加公差 0 0 公差带直径 理论直径最小值 实测直径 形体增加公差 6 6 0 0.2 0.25 6 6.1 0.1 0.3 0.35 实际允许公差 6 6.2 0.2 0.4 0.45 6 6.3 0.3 0.5 0.55 实际允许公差=形体增加的公差+基准增加的公差+位置度要求 元素、基准都是最小实体的位置度（孔） 基准形体尺寸 基准基本尺寸 10.4 10.6 元素基本尺寸 22.1 22.4 基准最大理论值 10.6 10.6 位置度最大实体要求为元 位置度要求 基准实测值 10.6 10.5 素要求和基准要求 0.2 基准增加公差 0 0.1 公差带直径 理论直径最大值 实测直径 形体增加公差 22.4 22.4 0 0.2 0.3 22.4 22.3 0.1 0.3 0.4 实际允许公差 22.4 22.2 0.2 0.4 0.5 22.4 22.1 0.3 0.5 0.6 实际允许公差=形体增加的公差+基准增加的公差+位置度要求
