供热工程课程设计计算书示例
供热工程课程设计计算说明书
..word 教育资料课程设计计算说明书..word教育资料目录课程设计任务书 ................................................... 第一章总论 ......................................................1.1 设计任务及要求...............................................1.2 原始资料 .....................................................1.2.1设计参数资料.........................................................1.2.2基本设计要求......................................................... 第二章供热负荷计算..............................................2.1.供热面积的计算 ........................................................2.2.供热负荷的计算............................................... 第三章供热方案设计 ..............................................3.1室外供热管道的平面布置........................................3.1.1供热管道平面布置类型........................................3.1.2供热管道布置原则............................................ 第四章热伸长及补偿器选择计算....................................4.1 热伸长及固定支架确定.........................................4.1.1热伸长......................................................4.1.2固定支架....................................................4.2 补偿器 .......................................................4.1.1设置补偿器的意义............................................4.1.2补偿器的选择................................................ 第五章供热管网水力计算及水压图..................................5.1管网水力计算 .................................................5.1.1水力计算的一般要求.........................................5.1.2水力计算的方法和步骤.......................................5.1.3部分管路计算实例............................................5.2水压图绘制及分析 .............................................5.2.1绘制管路水压图的必要性.....................................5.2.1 水压图的原理及其作用.......................................5.2.2 绘制水压图的步骤和方法..................................... 第六章其他........................................................6.1 主要参考资料...........................................................6.2附表..........................................................附表1——供热负荷计算及初步水力计算表 ..........................附表2——详细水力计算表.........................................结语 ............................................................. word教育资料..word教育资料第一章总论1.1 设计任务及要求本次设计为太原市XX小区二次网工程设计。
课设供热工程课程设计模板
供热工程课程设计专业：建筑环境与能源应用工程姓名：学号：指导教师：完成时间：一、工程概况及设计依据1.1工程概况该项目是位于西安市（属于寒冷B地区）的一座二类多层住宅，包括客厅、餐厅、厨房、卫生间、阳台等功能房间。
建筑高度18.00m，各层层高2.9m。
1.2设计计算参数1.2.1 气象资料：冬季采暖室内计算温度客厅、餐厅为20℃，卧室、卫生间22℃，走廊5℃厨房5℃冬季室外计算温度-3.4℃冬季室外平均风速2.5m/s冬季日照百分率％32冬季室外大气压力979.1hPa1.2.2 围护结构：1）外墙：水泥砂浆，190双排孔混凝土空气砌块，δ=70聚氨酯硬泡塑料的保温外墙，传热系数为K=0.33W/（m2·K）2）外窗：单框low-e中空充惰性气体塑料、木窗，空气层厚度9-12mm，玻璃厚度6mm，传热系数为K＝1.7W/（m2·K）3）户门：保温密闭钢框防盗门，内填岩棉板K＝1.76W/（m2·K）4）屋面：δ=70EPS挤塑板保温屋顶，传热系数K＝0.37W/（m2·K）；5）楼板：钢筋栓楼板水泥聚苯板，传热系数K＝0.432W/（m2·K）；6) 地面：环保型防水涂料挤塑聚苯板，传热系数K＝1.567W/（m2·K）；1.2.3 热源：室外供热管网，采用机械循环上供下回的方式供水，供水温度75℃，回水温度50℃，引入管处供水压力满足室内供暖要求。
二、供热热负荷计算《GB 50736-2012 民用建筑供暖通风与空气调节设计规范》中所规定的“围护结构的耗热量”实质上是围护结构的温差传热量、加热由于外门短时间开启而侵入的冷空气的耗热量以及一部分太阳辐射热量的代数和。
为了简化计算，《GB 50736-2012 民用建筑供暖通风与空气调节设计规范》规定，围护结构的耗热量包括基本耗热量和附加耗热量两部分。
2.1 围护结构的基本耗热量计算公式如下：Q=αFK(tn-twn)Q ——围护结构的基本耗热量，W；K ——围护结构的传热系数，W/（m2·K）；F ——围护结构的面积，m²；tn ——冬季室内计算温度，℃；twn——供暖室外计算温度，℃；α——围护结构的温差修正系数。
供热课程设计计算说明书---冬季热水供暖工程
目录第1章绪论 (1)1.1设计目的 (1)1.2工程概述 (1)1.3设计任务 (1)第2章设计依据 (2)2.1主要参考资料 (2)2.2设计范围 (2)2.3设计参数 (2)2.3.1 室外设计参数 (2)2.3.2 室内设计参数 (3)2.4设计原始资料 (3)2.4.1 土建资料 (3)2.4.2 建筑结构 (3)2.5动力与能源资料 (3)2.6其他资料 (3)2.7朝向修正率 (4)第3章供暖系统的设计热负荷 (5)3.1热负荷组成 (5)3.2负荷计算 (5)3.2.1 围护结构计算参数 (5)3.2.2主要计算公式 (5)3.3热负荷计算 (7)第4章热水供暖系统设计方案比较与确定 (8)4.1循环动力 (8)4.2供、回水方式 (8)4.3系统敷设方式 (9)4.4供、回水管布置方式 (9)第5章散热器的选型及安装形式 (10)5.1散热器的选择 (10)5.2散热器的布置 (10)5.3散热器的安装 (10)5.4散热器的计算 (10)第6章热水供暖系统水力计算 (11)6.1确定系统原理图 (11)6.2系统水力计算 (11)6.2.1 散热器计算 (11)6.2.2 户内水平系统水力计算 (12)6.2.3 单元立管与水平干管采暖系统水力计算 (19)附录 (23)参考文献 (24)总结 (25)第1章绪论1.1 设计目的供热工程课程设计是本专业学生在学习完《供热工程》后的一次综合训练，其目的是让学生根据所学理论和专业知识，结合实际工程，按照工程设计规范、标准、设计图集和有关参考资料，独立完成建筑所要求的工程设计，掌握供暖系统的设计方法，了解设计流程，通过对系统的设计进一步掌握供热工程的专业知识，深入了解负荷计算、水力计算、散热器计算、系统选择的具体方法，从而达到具有能结合工程实际进行供暖系统设计的能力。
供热工程课程设计是建筑环境与设备专业培养学生解决实际问题能力的一个重要的教学实践环节，在建筑环境与设备专业的教学计划中占有重要的地位和作用。
计算书供热工程
.大学《供热工程》课程设计（论文）题目：市康宁医院心理卫生楼采暖工程院（系）：土木建筑工程学院专业班级：建环班学号：学生：指导教师：教师职称：高级工程师起止时间：目录第1章课程设计目的与要求 (2)1.1 课程设计目的 (2)1.2 课程设计的预备知识 (2)1.3 课程设计要求 (2)第2章课程设计容 (3)2.1 房间热负荷计算 (3)2.2 采暖系统水力计算 (3)2.3 图纸部分 (5)第3章课程设计的考核 (6)3.1 课程设计的考核要求 (6)3.2 课程性质与学分 (6)参考文献 (6)第1章课程设计目的与要求1.1 课程设计目的本课程的教学目的是培养学生运用所学的供热工程、流体输配管网等课程的理论和技术知识解决实际问题，进一步提高运算、制图和使用资料的能力。
通过设计，了解室采暖系统的设计容、程序和基本原则，巩固所学理论知识，培养利用这些知识解决实际问题的能力，逐步树立正确的设计观点。
1.2 课程设计的预备知识掌握供热工程及管网计算的基本知识，熟练运用AUTOCAD绘图软件。
1.3 课程设计要求按课程设计指导书提供的课题，首先应从建筑图纸上了解建筑平面位置，建筑层数及用途，建筑外形特点及建筑物周围的地形和道路；然后根据建设单位提供的设计条件在建筑设备专业平面蓝图上确定室采暖系统初步设计方案。
在设计方案确定后，先进行房间热负荷计算，然后在蓝图上画出采暖系统平面图，再根据平面图在设计计算书中画出系统计算简图，并完成系统水力计算书，最后将设计依据和计算过程整理成课程设计计算书以电子文件形式打印出并装订成册。
运用AutoCAD软件上机完成图纸设计说明、采暖系统平面图和系统图,最后按照标准图纸型号用白图将其分别打印出来，严禁相互抄袭。
第2章课程设计容2.1房间热负荷计算K q=0.498W/(㎡·℃)、K w=0.23 W/(㎡·℃)K C=2.3 W/(㎡·℃)。
采暖计算书
1.工程概况1.1、工程概况1、 工程名称：淮南市某办公楼采暖工程2、 地理位置：北纬32.6，东经116.83、建筑面积1600m 2,总高度14.4m （相对地面），一层为办公，二三层为办公和经理室，顶层为设计室和会议室1.2、建筑条件1、该建筑结构类型为：砖混结构，层高3.6米，2、围护结构，200空心砖墙，楼板均为现浇混凝土板1.3、热源条件1、热源为市政蒸汽管网，经小区换热站（汽水换热）交换 1.2设计内容办公综合楼集中供暖系统2 设计依据2.1任务书《供热工程》课程设计任务书2.2基础数据一、气象参数：冬季采暖室外计算干球温度：-3.5。
C,冬季主导风向：西北，风速3.3m/s,室内设计温度：18。
C二、热工参数：外表面换热系数取αw =23W/m 2.。
C内表面换热系数取αw =8.7W/m 2.。
C 墙体导热热阻：λ=0.3w/m. .。
C 三、热源参数：95 .。
C 供水70.。
C 回水四、门窗类型窗：对拉双层木窗，K=2.68W/2m ·℃ 1.8×4门：实体木制双层木门 1.5×23 采暖热负荷计算3.1 负荷计算见负荷计算计算书对于本办公楼的热负荷计算只考虑围护结构传热的耗热量和冷风渗透引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。
围护结构基本耗热量按下式计算：at t KF Q w n )('1-=式[1]式中：K ――围护结构的传热系数，W/m 2·℃；F ――围护结构的面积，m 2；a ――围护结构的温差修正系数。
冷风渗透耗热量按下式计算：)(278.0'2w n p w t t c V Q -=ρ 式[2]式中：V ――经门、窗隙入室内的总空气量，m 3/h ；w ρ――供暖室外计算温度下的空气密度，kg/m 3；p c ――冷空气的定压比热，这里为1Kj/kg ·℃。
公式来自课本《供热工程》，公式中的参数来自课本附录1-4和表1-3等下面以一层房间101为例进行计算： （1）、对房间地带的划分及热负荷计算第三地带第二地带第一地带第一地带：F=7.5×2+6×2=27 m 2 地面传热系数 k=0.47 W/m 2·℃ 第二地带：F=5.5×2+2×2=15 m 2 地面传热系数 k=0.23 W/m 2·℃第三地带：F=3.5×2=7 m 2 地面传热系数 k=0.12 W/m 2·℃ 温度修正系数取为a =1q 0=0.47×27×（18+3.5）×1+0.23×15×（18+3.5）×1+0.12×7×（18+3.5）×17 =365.08 W（2）西外墙热负荷计算F=6×3.6=21.6 m 2 传热系数k=1.2 W/m 2·℃ q 1=1.2×21.6×21.5×1=565.19 W（3）南外墙热负荷计算F=7.5×3.6-1.8×2×2=19.8 m 2 传热系数k=1.2 W/m 2·℃q 2=1.2×19.8×21.5×1=510.84 W （4）南外窗热负荷计算F=1.8×2×2=7.2 m 2 传热系数k=2.68 W/m 2·℃ q 3=2.68×7.2×21.5×1=414.86 W （5）朝向修正西外墙X CN =-5% 南外墙X CN =-20% 南外窗X CN =-20% q 1 = 565.19×(1-5% )=536.93 W q 2 = 510.84×(1-20% )=408.67 W q 3 = 414.86×(1-20% )=331.89 W (6) 冷风渗透耗热量V=L l n=3.3×9.6×2=63.36m 3/hQ 2=0.278×63.36×0.4×1.4×21.6=212.2 W总耗热量 Q = 536.93+408.67+331.89+212.2=1854.6 W4 供暖系统设计4.1系统方案一、热媒设计参数采暖系统采用热水采暖系统，供水温度tg=95。
建筑供暖课程设计计算说明书

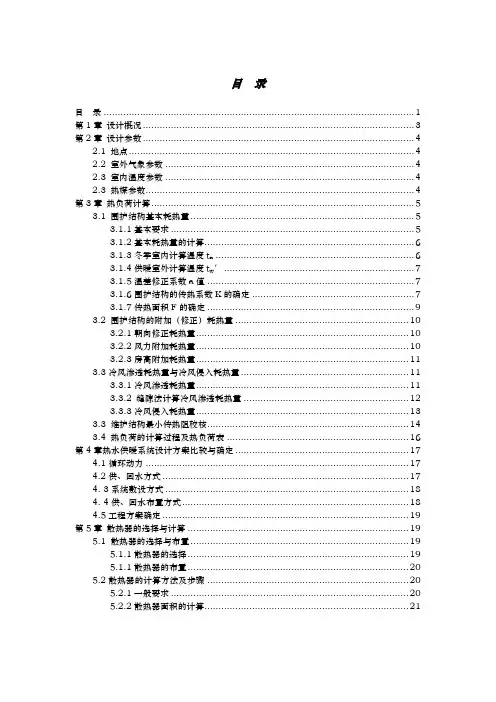

目录目录 (1)第1章设计概况 (3)第2章设计参数 (4)2.1 地点 (4)2.2 室外气象参数 (4)2.3 室内温度参数 (4)2.3 热媒参数 (4)第3章热负荷计算 (5)3.1 围护结构基本耗热量 (5)3.1.1基本要求 (5)3.1.2基本耗热量的计算 (6)3.1.3冬季室内计算温度t n (6)3.1.4供暖室外计算温度t w′ (7)3.1.5温差修正系数a值 (7)3.1.6围护结构的传热系数K的确定 (7)3.1.7传热面积F的确定 (9)3.2 围护结构的附加（修正）耗热量 (10)3.2.1朝向修正耗热量 (10)3.2.2风力附加耗热量 (10)3.2.3房高附加耗热量 (11)3.3冷风渗透耗热量与冷风侵入耗热量 (11)3.3.1冷风渗透耗热量 (11)3.3.2 缝隙法计算冷风渗透耗热量 (12)3.3.3冷风侵入耗热量 (13)3.3 维护结构最小传热阻校核 (14)3.4 热负荷的计算过程及热负荷表 (16)第4章热水供暖系统设计方案比较与确定 (17)4.1循环动力 (17)4.2供、回水方式 (17)4. 3系统敷设方式 (18)4. 4供、回水布置方式 (18)4.5工程方案确定 (19)第5章散热器的选择与计算 (19)5.1 散热器的选择与布置 (19)5.1.1散热器的选择 (19)5.1.1散热器的布置 (20)5.2散热器的计算方法及步骤 (20)5.2.1一般要求 (20)5.2.2散热器面积的计算 (21)5.2.3散热器内热媒平均温度 (21)5.2.4散热器传热系数及其修正系数 (22)5.2.5散热器片数或长度的确定 (23)5.3计算过程及表格 (23)第6章热水供暖系统水力计算管材及附件 (24)6.1一般要求 (24)6.2热水供暖系统水力计算的基本公式 (25)6.2.1沿程阻力损失 (26)6.2.2局部阻力损失 (26)6.2.3管段流量 (26)6.2热水供暖系统水力计算及水力计算表 (27)6.3管材及附件 (27)参考文献 (28)第1章设计概况本次设计的任务是沈阳市欧龙小区住宅小区户内采暖系统设计。
--供热课程设计计算说明书
设计说明一．工程概况：本工程为哈尔滨市某三层办公楼及宿舍的建筑，建筑总供暖面积约2400平方米，系统与室外管网连接，该工程采用接外热网机械循环上供下回式热水供暖系统，单管顺流同程式。
二．设计依据：[1]《采暖通风与空气调节设计规范》GB5076-2012[2]《严寒、寒冷地区居住建筑节能设计规范》-2010 三．设计参数：（1）室外气象参数：采暖室外计算温度为t w=-24.2℃,冬季大气压力100.15kpa,冬季室外最多风向平均风速4.8m/s，冬季室外平均风速为V w=2.8m/s.室内设计温度由《实用供热空调设计手册》中表4.1-1可以查得本设计所用到的民用建筑供暖室内计算温度，整理后列入下表：表2.1 不同房间供暖室内计算温度（2）采暖设备要求和特殊要求散热器要求散热性能好，金属热强度大，承压能力高，价格便宜，经久耐用，使用寿命长。
故选用四柱760型散热器。
（3）维护结构的传热系数表2.2维护结构的传热系数四．供暖热负荷计算对于本居民楼的热负荷计算只考虑维护结构传热的耗热量和冷风渗透、冷风侵入引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。
1.房间维护结构传热耗热量计算维护结构稳定传热时，基本耗热量可按下式计算：Q1=KF(t w-t w＇)a冷风渗透耗热量按下式计算：Q2=0.278Vρw C p(t w-t w＇)在工程设计中，六层或六层以下的建筑物计算冷空气的渗入量时主要考虑风压的作用，忽略热压的影响。
而超过六层的多层和超高层建筑物，则应综合考虑风压和热压的共同影响。
《采暖规范》规定：宜按下列规定的数值，选用不同朝向的修正率北、东北、西北0～10%；东南、西南-10%～15%东、西-5%；南-15%～30%选用上面朝向修正率时，应考虑当地冬季日照率小于35%的地区。
在本民用建筑中计算热负荷取北面朝向修正率：10%；南面朝向修正率：-30% 西面朝向修正率：-5% 东面朝向修正率：-5%《采暖规范》规定：民用建筑和工业辅助建筑（楼梯间除外）的高度附加率，当房间高度大于4m时，没高出1m应附加2%，但总附加率不大于15%.在本民用建筑中房间高度小于4m,故不考虑高度附加。
供热工程课程设计计算书
1 工程概况1.1 工程概况1.1.1 工程名称：某小区供热系统1.1.2 地理位置：合肥地区1.1.3 本工程为合肥某小区的供热系统设计，为小区的住宅楼和公寓楼采暖提供热源，各热用户如下表1表1：建筑面积1.2 设计内容某小区换热站及室外热网方案设计2设计依据2.1 设计依据1、李德英《供热工程》中国建筑工业出版社，2004。
2、《流体输配管网》，中国建筑工业出版社。
3、王飞，张建伟，《直埋供热管道工程设计》中国建筑工业出版社，2007。
4、陆耀庆，《实用供热空调设计手册》中国建筑工业出版社，1993。
5、《城市热力网设计规范》CJJ34-2002。
6、《采暖通风与空调设计规范》GB0019-2003。
7、《城市热力网设计规范》CJJ34-2002。
8，《公共建筑节能设计标准》50189-2005。
9，《城市直埋供热管道工程技术规范》CJJ/T81-98。
2.2 设计参数冬季采暖设计供水温度80℃，回水温度60℃。
3 热负荷概算3.1 热用户热负荷概算及汇总3.1.1确定总负荷：利用公式3q=FQn可以计算出各栋楼的热负荷，汇总列入下表2：'-10⨯⨯表2：热负荷3.2负荷汇总由上表计算的各用户的热负荷可以汇总得小区的总热负荷为：2348.5（KW）4 热交换热站设计4.1 换热器4.1.1 换热器选型及台数确定因为本小区的总热负荷为2348.5KW，按照单台换热器的换热量要达到总热荷的60%—75%的比例，选一台换热器不合适，且要考虑备用，故选用两台换热器较为合理。
2348.5×0.6=1409.1KW，2348.5×0.75=1761.4KW。
所以取每台换热量为1700KW。
所以选择换热量1700KW左右的换热器两台。
4.2 蒸汽系统热源：小区由市政热网提供饱和蒸汽，蒸汽压力为0。
6MPa。
蒸汽经过除尘以后进入分气缸分出，再经过减压进入汽水换热器。
蒸汽系统：市政蒸汽--计量--分汽缸--减压--汽-水换热，汽-水换热器进口设温控阀，控制热水出水温度。
供热工程课程设计18033
供热工程课程设计设计题目：天津某办公楼供热系统设计班级：建筑节能姓名：学号：指导老师：日期：目录1。
工程概况及设计依据。
.。
...。
..。
.。
...。
.。
...。
.。
.。
.。
.。
31.1 工程概况.。
.。
...。
.。
.。
..。
....。
...。
....。
..。
.。
.。
..。
.。
31。
2 设计计算参数。
.。
.。
..。
.....。
..。
..。
..。
.。
..。
..。
.。
...。
.。
32。
供热热负荷计算.。
....。
.。
.。
...。
....。
...。
.。
.。
.。
.4 2.1 围护结构基本耗热量计算.........。
.。
...。
.。
.。
.....。
..。
.。
.. (4)2。
2 围护结构附加耗热量。
...。
.。
.。
.。
.。
....。
.。
..4 2。
3 门窗缝隙渗入冷空气的耗热量..。
.。
...。
...。
.。
.。
..。
.。
.5 2.4 以一层101会议室进行举例计算...。
..。
...。
...。
.。
.。
...。
.。
..。
(6)2。
5 其他房间热负荷计算.。
..。
.。
...。
......。
...。
.。
..。
.....。
.。
93.采暖系统的选择及管道布置。
.。
..。
.。
..。
.。
.。
..。
..。
.。
(16)3.1 热水供暖系统分类..。
....。
....。
.。
.。
.。
....。
.......。
.。
163。
2 机械循环系统与重力循环系统的主要区别..。
.。
..。
.。
.。
..。
....。
163.3 选择及布置.。
.。
..。
..。
.。
..。
..。
.。
...。
....。
...。
...。
...。
....。
163。
4 膨胀水箱的计算。
.。
.。
.。
.。
....。
.。
....。
...。
.。
174。
散热器的选择及安装。
.。
..。
..。
.。
...。
.。
....。
.。
.。
.....。
.。
.17 4。
1 散热器的选择。
.。
.。
..。
.。
..。
....。
.。
.。
.。
.。
..。
.。
174.2 散热器的安装。
....。
...。
..。
...。
供热工程课程设计报告计算书.docx
.暖通空调课程设计设计题目：某办公楼采暖系统设计班级：姓名：学号：指导老师：日期：2013 年1月目录前言 (3)设计总说明 (4)第一章基本资料 (9)1.1气象参数 (9)1.2采暖设计资料 (10)1.3维护结构资料 (11)第二章建筑热负荷计算 (11)2.1围护结构的传热耗热量 (11)2.1.1围护结构的基本耗热量 (12)2.1.2围护结构的附加（修正）耗热量 (13)2.2冷风渗透耗热量 (14)2.3冷风侵入耗热量 (15)2.4以 101会议室为例计算 (15)2.5其余房间热负荷计算 (17)第三章采暖系统形式及管路布置 (18)第四章散热器计算 (23)41 散热器选型 (23)4.2散热器计算 (24)4.2.1散热面积的计算 (24)4.2.2散热器热媒平均温度 (25)4.2.3散热器传热系数及其修正系数值 (25)4.2.4散热器片数的确定 (26)4.2.5考虑供暖管道散热量时，散热器散热面积的计算 (26)4.2.6 散热器的布置 (26)4.2.7 散热器计算实例 (27)第五章机械循环上供下回双管异程热水供暖系统水力计算 (28)5.1 计算简图 (28)5.2 流量计算 (31)5.3 初选管径和流速 (31)5.4 环路一水力计算 (31)5.5 环路二水力计算 (34)第六章感言 (36)参考文献 (37)前言人们在日常生活和社会生产中都需要使用大量的热能。
将自然界的能源直接.或者间接地转化为热能，以满足人们需要的科学技术，称为供热工程。
供热工程课程设计是本专业学生在学习《暖通空调》课程后的一次综合训练，其目的是让学生根据所学理论和专业知识，结合实际工程，按照工程设计规、标准、设计图集和有关参考资料，独立完成建筑所要求的工程设计，掌握供暖系统的设计方法，了解设计流程，通过对系统的设计进一步掌握供热工程的专业知识，深入了解负荷计算、水力计算、散热器计算、系统选择的具体方法，从而达到具有能结合工程实际进行供暖系统设计的能力。
某综合楼供热课程设计计算说明书
目录 (1)第1車绪论 (1)设计目的 (1)工程槪述 (1)设计任务 (1)第2車蹄依据 (2)主妾参誇资料 (2)设计范围 (2)设计参数 (2)2.3.1室外设计参数. (2)2.3.2室内设计参数. (3)设计原始资料 (3)2.4.1 土逹资料 (3)2.4.2逹筑结构 (3)动力与能源资料 (3)其他资料 (4)朝向修正率 (4)第3車供暖系统的设计热负荷 (5)热负荷组成 (5)负荷计募 (5)3.2.1围护结构计算参数 (5)3.2.2狡核围护结构使热热阻是不是知足彊小使热阻要求. (6)3. 2. 3主要计算公式H (7)首层热负荷计算 (8)3. 3. 1门厅热负荷计算. (8)3. 3. 2公司功效展览厅热负荷计算. (8)3. 3. 3办公室101热负荷计算 (9)3. 3. 4办公室102热负荷计算. (9)3. 3. 5办公室103热负荷计算 (9)3. 3. 6办公室104热负荷计算. ........................................................................................................... i o3. 3. 7楼梯间热负荷计算. ................................................................................................................... i o3. 3. 8洗手间、茶水间热负荷计算. .................................................................................................. i o 二层热负荷计算.. (10)三层热负荷计算....................................................................... io 四层热负荷计算.. (10)构架层热负荷计算 (11)供暖系统总设计热负荷 (11)第4章热水供暖系统设计方案比较与肯定 (12)循环动力 (12)供、回水方式 (12)系统敷设方式 (12)供、回水管布置方式 (13)工程方案肯定 (13)第5章散热器的选型及安装形式 (14)散热器的选择 (14)散热器的布置" (14)散热器的安装 (14)散热器的计算 (15)第6章热水供暖系统水力计算 (18)肯定系统原理图 (18)系统水力计算 (18)6. 2. 1选择最不利环路. (18)6. 2. 2最不利环路的作用压力 (18)6. 2. 3肯定最不利环路各管段的管径.............................................................................................. is6. 2. 4肯定沿程压力损失 (22)6. 2. 5肯定局部阻力损失 (22)6. 2. 6求各管段的压力损失 (23)6. 2. 7求环路总压力损失 (24)6. 2. 8计算富裕压力 (24)参考文献 (25)设计总结 (26)总、纟吉...................................................... 错误!未定义书签。
供热工程计算说明书模板
目录第1章《供热工程》课程设计具体内容 (2)第2章方案比较 (1)第3章供暖热负荷计算 (3)3.1外围护结构的基本耗热量计算 (3)3.2门窗的冷风渗透耗热量计算 (2)3.3下面为房间计算房间的热负荷 (4)第4章散热器的选型及安装形式 (14)4.1散热器的选择 (14)4.2 散热器的布置 (14)4.3 散热器的安装尺寸应保证 (15)4.4暖气片片数计算过程 (15)4.5以下为暖气片的计算过程 (15)第5章系统水利计算 (117)5.1水力计算步骤 (117)5.2 系统水力计算实例 (118)第1章《供热工程》课程设计具体内容（一）地址：四平市（二）原始参数资料：1、设计题目：四平市某宿舍楼采暖设计2、气象资料：四平冬季供暖室外计算温度 t w′ = -22℃冬季室外平均风速υ w =2-3m/s冬季主导风向西、西北由暖通空调设计规范可知中国民用建筑室内计算温度的范围为16℃-24℃，所以可得图中各房间的计算温度为：18℃注：内走廊、楼梯等公共区域不采暖。
3、围护结构：1）外墙：普通砖墙（37墙）；传热系数K＝1.58W/（m2·℃）；3）外窗：塑钢单框中空窗；传热系数K＝3.4W/（m2·℃）；4）门：双层金属框；传热系数K＝3.26W/（m2·℃）；5）屋顶：保温屋顶，传热系数K＝0.93W/（m2·℃）；6）地面为不保温地面，K值按地带决定。
7）层高：3.0m，窗户高度均为1.5m。
4、热源：室外供热管网，供水温度95℃，回水温度70℃。
引入管处供水压力满足室内供暖要求。
5、建筑条件图3张。
（三）设计计算：1、供暖热负荷计算；2、散热器选择计算；3、管道系统水力平衡计算；（四）制图：1、绘制3张A3图纸，供暖系统图、平面图、立管布置图等。
2、设计计算说明书一份（五）主要参考资料1、采暖通风与空气调节设计规范（GB 50019－2003）2、《实用供热空调设计手册》建工版第2章方案比较该宿舍楼供热系统作用范围比较大，，上供下回和下供下回的比较中，后者具有如下特点：1.美观，房间内的管路数减少，可集中进行隐藏处理。
供热计算说明书【范本模板】
供热工程课程设计计算说明书第1章设计原始资料1。
1设计目的运用《供热工程》课程所学到的理论知识,对图示建筑物进行供热工程设计计算，并进行方案选择以巩固所学理论知识和培养解决实际问题能力。
1。
2设计题目张家口市新区中学宿舍楼采暖设计1.3设计原始资料1、建筑概况：（1）该建筑物为张家口市新区中学学生宿舍楼，共5层。
（2）层高：该建筑物房间高度见图纸。
（3）建筑结构：全部为砖混结构,外墙均为37墙，外墙加聚苯板保温。
外窗为塑钢窗，单、双层普通玻璃。
外门为铝合金玻璃门，内门均为保温木门。
门窗结构和尺寸见图纸，其它未提条件见图纸.（4）设计热媒：60℃/50℃机械循环单管顺流异程式热水系统。
（5）宿舍居室每室4人，按单床布置，总建筑面积为3169。
10平方米，其中1-5层建筑面积均为633。
82平方米，檐口高度为17。
25米.2、设计要求及条件整栋建筑物均采用供暖系统.室内设计温度要求取18℃.第2章供暖系统热负荷计算2.1设计气象资料2.1.1查出设计题目中建筑物所在地区的相关气象资料查《采暖通风与空气调节设计规范》、《实用供热空调设计手册》（以下简称《供热手册》)等其他规范及手册，得出以下设计参数：1、冬季供暖室外计算温度的确定采暖室外计算温度，应采用历年平均不保证5天的日平均温度,主要用于计算采暖设计热负荷。
查得张家口市冬季供暖室外计算温度为-12℃.2、冬季室外平均风速冬季室外平均风速应采用累年最冷3个月各月平均风速的平均值,“累年最冷3个月”，系指累年逐月平均气温最低的3个月，主要用来计算风力附加耗热量和冷风渗透耗热量.查得张家口市冬季室外平均风速为3。
6/m s 。
3、冬季主导风向冬季“主导风向”即为“虽多风向”，采用的是累年最冷3个月平均频率最高的风向，风向的频率指在一个观测周期内,某风向出现的次数占总数的百分数，主要用来计算冷风渗透耗热量。
用四个字母ESWN 分别表示东南西北四个方向,其它方位用这四个字母组合表示风的吹向，即风从外面刮来的方向。
供热工程设计计算书
2.1 房间围护结构传热耗热量计算.........................................................................................................2 2.2 房间围护结构传热耗热量计算实例.................................................................................................2
0.40
10
伸缩缝墙、沉降缝墙
0.30
本设计 均取 1。
F 的确定：
a、外墙高度，本层地面到上层地面（中间层）（底层，由地面下表面到上层地面；顶层，
平屋顶到屋顶外表面）。
斜屋面：到门顶的保温层表面。
长：外表面到外表面，外表面到中心线，中心线到中心线。
b、门、窗按净空尺寸。
C、地面、屋顶面积，地面和门顶按内廓尺寸，平屋顶，按外廓。
第 3 章 散热器的选型及安装形式
3.1 散热器的选择...................................................................................................................................1 3.2 散热器的布置..................................................................................................................................1 3.3 散热器的安装尺寸..........................................................................................................................1 3.4 散热器的计算..................................................................................................................................1
《供热工程》计算书
安徽建筑工业学院环能工程学院课程大作业计算说明书课程《供热工程》班级 09设备（2）班姓名汪昆学号09203020237指导教师王晏平时间：2011年12月30日——2012年1月5日目录1 工程概况 (2)1.1 工程概况简介 (2)1.2 设计内容 (2)2 设计依据 (2)2.1 设计依据 (2)2.2 设计参数 (2)3 负荷概算 (2)3.1 用户负荷 (2)3.2 负荷汇总 (3)4 热交换站设计 (3)4.1 热交换器 (3)4.2 蒸汽系统 (3)4.3 凝结水系统 (4)4.4 热水供热系统 (8)4.5 补水定压系统 (9)5 室外管网设计 (9)5.1 管线布置与敷设方式 (9)5.2 热补偿 (14)5.3 管材与保温 (18)5.4 热力入口 (19)6 系统运行管理调节 (20)7 课程作业总结 (20)1 工程概况1.1 工程概况简介1.1.1 工程名称：某小区供热系统1.1.2 地理位置：合肥1.1.3 热用户：1#、2#、3#为住宅楼，4#、5#为公寓楼，6#为办公楼1.2 设计内容某小区换热站、热力入口、检查井及室外热网方案设计。
2 设计依据2.1设计依据1.《供热工程》——李德英；2.《流体输配管网》中国建筑工业出版社；3.《传热学》——章熙民等；4.《实用空调设计手册》——陆耀庆；5.《直埋供热管道工程设计》——王飞、张建伟。
中国建筑工业出版社, 2007；6.《实用供热空调设计手册》——陆耀庆主编。
中国建筑工业出版社，1993；7.《城市热力网设计规范》CJJ34-2002；8.《采暖通风与空调设计规范》GB0019-2003,；9.《城市热力网设计规范》CJJ34-2002,；10《城市直埋供热管道工程技术规范》CJJ/T81-98。
2.2 设计参数用户采暖供水温度t g=80℃，回水温度t h=60℃。
市政管网蒸汽压力为0.6 MP a。
查饱和蒸汽和过热蒸汽密度表得饱和蒸汽温度为158.72℃（内插法）。
供热工程计算书
供热工程课程设计计算书目录一、工程概况二、设计依据三、热负荷计算室外计算温度的确定室内计算温度的确定传热系数的计算冷风渗透量的计算朝向修正耗热量热负荷计算表四、散热器计算散热器面积的计算散热器内热媒平均温度计算散热器的传热系数K及其修正系数值散热器片数的确定散热器的布置散热器片数计算表五、水力计算室内热水供暖系统的水力计算室内热水供暖系统的水力计算水力计算表不平衡率计算管路计算图六、方案设计供暖系统的引入口位置地沟敷设七、设计图纸一、工程概况（一）本设计为张家口市新区中学学生宿舍楼供热工程（二）原始资料（三）建筑概况：⑴该建筑物为张家口市新区中学学生宿舍楼，共5层。
⑵层高：该建筑物房间高度见图纸。
⑶建筑结构：全部为砖混结构，外墙均为37墙，外墙加聚苯板保温。
外窗为塑钢窗，单、双层普通玻璃。
外门为铝合金玻璃门，内门均为保温木门。
门窗结构和尺寸见图纸，其它未提条件见图纸。
设计要求及条件：整栋建筑物均采用供暖系统。
室内设计要求为温度取18℃。
室外设计参数见有关手册。
二、设计依据1任务书：《供热工程课程设计任务书》2规范及标准⑴<<供热工程>>（第四版）⑵<<供暖通风设计手册>>GBJ 19-87⑶<<建筑供热采暖工程设计图集>>⑷<<98系列建筑标准设计图集>>DBJT02-22-98设计参数：室外气象参数：采暖室外计算温度为-15℃。
最低日平均温度为-25.7℃。
冬季大气压9389Pa。
冬季室外最多风向平均风速3.6m/s。
室内设计温度见表[1]室内设计参数三、热负荷计算（一）室外计算温度的确定供暖室外计算温度t w如何确定，对供暖系统设计有很关键的影响。
如内外选定供暖室外计算温度的方法，可以归纳为两种：一是根据围护结构的热惰性原理，另一种是根据不保证天数的原则来确定。
我国现行的《暖通规范》采用了不保证天数方法确定北方城市的供暖室外计算温度值。
供热工程课程设计计算书示例
课程大作业说明书课程《供热工程》班级姓名学号指导教师目录1工程概况 (11)1.1工程概况 (11)1.2设计内容 (11)2设计依据 (11)2.1 设计依据 (11)2.2 设计参数 (11)3负荷概算 (11)3.1 用户负荷 (11)3.2 负荷汇总 (11)4热交换站设计 (11)4.1 热交换器 (11)4.2 蒸汽系统 (11)4.3 凝结水系统 (11)4.4 热水供热系统 (11)4.5补水定压系统 (11)5室外管网设计 (11)5.1 管线布置与敷设方式 (11)5.2 热补偿 (11)5.3 管材与保温 (11)5.4 热力入口 (11)课程作业总结 (11)参考资料1 工程概况1.1 工程概况本工程某小区供热系统设计，为1-6#楼房采暖提供热源。
1.1.2 工程名称：某小区供热系统1.1.3 地理位置：城市道路以北1.1.4 热用户：1#住宅、2#住宅、3#住宅、4#公寓、5#公寓、6#公寓1.2 设计内容某小区换热站及室外热网方案设计(参见附带图纸)2设计依据2.1设计依据《采暖通风与空调设计规范》GB0019-2003《城市热力网设计规范》CJJ34-2002《城镇直埋供热管道工程技术规程》CJJ/T81-98《公共建筑节能设计标准》50189-2005《全国民用建筑工程设计技术措施-暖通空调.动力》-2003《全国民用建筑工程设计技术措施节能专篇-暖通空调.动力》-20072.2 设计参数冬季采暖设计均为水温：80/60ºC3 热负荷概算3.1 热用户热负荷概算Qn=qf*F1#、12100*45=545500(w) 2#、12100*45=544500(w) 3#、12100*45=544500(w) 4#、4000*50=200000(w) 5#、4800*50=240000(w) 6#、5000*55=275000(w)4 热交换热站设计4.1 换热器4.1.1 换热器选型及台数确定总热负荷为Q /n =2348.5kw ，c 是水的质量比热，取4187J/（kg ·0c ）. t 1热网供水温度800C ，t 2/热网回水温度600C 所以总流量G n /=3.6*103Q /n /c/(t 1/-t 2/)=3.6*103 s* 2348.5*103w/4187J/（kg ·0c ）/(80-60) 0C =100.96t/h根据以上可选用两台GRJZ-B25机组型号的G108板式换热器，每台换热量为1750kW ，每台流量为60 t/h ，满足总热负荷的70%，2348.5*0.7=1643.95w 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程大作业说明书课程《供热工程》班级姓名学号指导教师目录1工程概况 (11)1.1工程概况 (11)1.2设计内容 (11)2设计依据 (11)2.1 设计依据 (11)2.2 设计参数 (11)3负荷概算 (11)3.1 用户负荷 (11)3.2 负荷汇总 (11)4热交换站设计 (11)4.1 热交换器 (11)4.2 蒸汽系统 (11)4.3 凝结水系统 (11)4.4 热水供热系统 (11)4.5补水定压系统 (11)5室外管网设计 (11)5.1 管线布置与敷设方式 (11)5.2 热补偿 (11)5.3 管材与保温 (11)5.4 热力入口 (11)课程作业总结 (11)参考资料1 工程概况1.1 工程概况本工程某小区供热系统设计，为1-6#楼房采暖提供热源。
1.1.2 工程名称：某小区供热系统1.1.3 地理位置：城市道路以北1.1.4 热用户：1#住宅、2#住宅、3#住宅、4#公寓、5#公寓、6#公寓1.2 设计内容某小区换热站及室外热网方案设计(参见附带图纸)2设计依据2.1设计依据《采暖通风与空调设计规范》GB0019-2003《城市热力网设计规范》CJJ34-2002《城镇直埋供热管道工程技术规程》CJJ/T81-98《公共建筑节能设计标准》50189-2005《全国民用建筑工程设计技术措施-暖通空调.动力》-2003《全国民用建筑工程设计技术措施节能专篇-暖通空调.动力》-20072.2 设计参数冬季采暖设计均为水温：80/60ºC3 热负荷概算3.1 热用户热负荷概算Qn=qf*F1#、12100*45=545500(w) 2#、12100*45=544500(w) 3#、12100*45=544500(w) 4#、4000*50=200000(w) 5#、4800*50=240000(w) 6#、5000*55=275000(w)4 热交换热站设计4.1 换热器4.1.1 换热器选型及台数确定总热负荷为Q /n =2348.5kw ，c 是水的质量比热，取4187J/（kg ·0c ）. t 1热网供水温度800C ，t 2/热网回水温度600C 所以总流量G n /=3.6*103Q /n /c/(t 1/-t 2/)=3.6*103 s* 2348.5*103w/4187J/（kg ·0c ）/(80-60) 0C =100.96t/h根据以上可选用两台GRJZ-B25机组型号的G108板式换热器，每台换热量为1750kW ，每台流量为60 t/h ，满足总热负荷的70%，2348.5*0.7=1643.95w 。
其采暖系统具体数据： 管径为DN150mm ；循环水泵的功率为15kw ，扬程30-40m ；计量泵P155功率100W ；补水泵功率为0.55-2.2KW ，扬程20-90m ，流量为 1.2-2m 3/h ；一次管径为DN133mm 。
4.1.2 换热面积计算7.87)]801.158(\)601.158ln[()801.158()601.158(=-----=∆t j ℃=273+87.7K=360.7Kk=2500-5000[W/(㎡.k)] F===∆85.0*7.360*25002348500**βt j n k Q ㎡注：n Q ------总热负荷量，W ；k--------传质系数，[W/(㎡.k)] ；t j ∆----对数平均温度 ，K ；β--------修正系数,一般取0.85-0.9；F-------换热面积，㎡。
4.2 蒸汽系统4.2.1 蒸汽耗量计算小区由市政热网提供饱和蒸汽，蒸汽压力为0.6MPa ，蒸汽耗量约2t/h 。
G=)187.4(278.0'"t i Q-4.2.2 蒸汽系统设计 基本流程图：市政蒸汽0.6 MPa————————→过滤器—→减压阀—→安全阀——分气缸—→计量器——→温控阀———板式换热器注：换热器进口设温控阀，控制热水出水温度。
4.3 凝结水系统4.3.1 凝结水系统设计板式式换热器 ———→疏水器—————排出凝水▏ ▏凝水泵————凝水箱————— ▏ 自来水（补水）4.3.2 凝结水系统主要设备选型计算4.4 热水系统4.4.1 热水系统设计（入口）板式换热器（出口）——热用户 ▏ ▏ ——————循环水泵————— 注：循环水泵选用3台(2开1备)，均采用变频控制。
4.4.2 热水系统主要设备选型计算 循环水泵的流量：G=(1.1~1.2)G ′ 扬程：H=(1.1~1.2)(Hr+Hwg+Hwh+Hy) 注：G ——循环水泵的流量，t ／h;G ′——热网最大设计流量，t ／h; H ——循环水泵的扬程，MH2O;Hr ——网路循环水通过热源内部的压力损失，MH 2O ； Hwg ——网路主干线供水管的压力损失，MH 2O ； Hwh ——网路主干线回水管的压力损失，MH 2O ； Hy ——主干线末端用户系统的压力损失，MH 2O 。
4.4.3 管径确定4.5 补水定压4.5.1 补水定压方式确定补水定压：采用补给水泵补水，膨胀水箱定压的方式。
补给水泵选用两台，一开一备。
4.5.2主要设备选型计算补水泵的扬程：Hb=Hj+ΔHb-Zb;膨胀水箱的容积：Vp=αΔtVs=0.0006﹡75﹡Vs=0.045Vs; 膨胀水箱高度应满足：40)5~2(<<++p g j H g P Z ρ；5 室外管网设计5.1 管线布置与敷设方式5.1.1 管线布置原则供热管网布置原则：外网网路形式对于供热的可靠性、系统的机动性、运行是否方便以及经济效率有着很大影响。
应在城市建设规划的指导下，考虑热负荷分布、热源位置、与各种地上、地下管道及构筑物、园林绿地的关系和水文、地质条件等多种因素，经技术经济比较确定。
①经济上合理：主干线力求短直，主干线尽量走热负荷集中区。
要注意管线上的阀门，补偿器和某些管道附件的合理布置，这将涉及到检查室的位置和数量，应尽可能使其数量减少。
②技术上可靠：线路应尽可能走过地势平坦，土质好、水位低的地区。
尽量避开土质松软地区、地震断裂带、滑坡危险地带以及地下水位高等不利地段。
③对周围环境影响少而协调：管线应少穿主要交通线。
一般平行于道路中心线并尽量敷设在车行道以外的地方。
通常情况下管线应只沿街道的一侧敷设。
地上敷设的管道，不应影响城市环境美观，不妨碍交通。
供热管道与各种管道、构筑物应协调安排，相互之间的距离，应能保证运行安全、施工及检修方便。
本工程应用的管线布置：因枝状管网布置简单，供热管道的直径，随距热源越远而逐渐减小;且金属耗量小，基建投资小，运行管理简便；又因本工程是小区的管网敷设，使用环状管网布置热网投资太大，运行管理也过于复杂，所以选择枝状管网。
，具体布置如小区管网布置图所示。
5.1.2 敷设方式本工程供热管网的敷设形式：采用有补偿直埋敷设，补偿器设在局部地沟内。
具体如图所示。
注：安装时，应保证管线在设计时计算出的热位置在运行时能够实现，并严格按设计给出的预拉值进行预拉。
在管道安装完毕、水压试验合格和接头处理结束后回填管沟。
5.1.3 管径确定确定管道的管径计算过程如下：(1)热流量计算:以1#住宅为例：G n /=3.6*103Q/n/c/(t1/-t2/)=3.6*103*544500w/4187J/（kg·0c）/(80-60) 0C =23.41t/h同理，其他用户的热负荷为:2#住宅:23.41 t/h；3#住宅:23.41t/h；4#公寓:8.6 t/h；5#公寓:10.31 t/h；6#公寓:11.82 t/h。
(2)主干线计算:热水网路各用户所需要的作用压差相等,主干线为:A-B-C-D-E-F-G。
取主干线的平均比摩阻在40~80Pa/m范围内。
根据各管段的流量和平均比摩阻，查水力计算表，确定管经和实际比摩阻。
AB管段：计算流量为100.96t/h, 平均比摩阻在40~80Pa/mn内，查附录2-1，得出管经和实际比摩阻如下：d=200mm;R=43.2Pa/m;v=0.87m/s管段AB 上局部阻力的当量长度可由附录2-2查出，结果如下： 一个闸阀 1×3.36=3.36m ;两个弯头 2×4.2=8.4m 局部阻力当量长度之和Ld=8.4+3.36=11.76m 管段AB 的折算长度Lzh=11.76+26.6=38.36m 管段AB 的压力损失ΔP= R·Lzh =38.36×43.2=1657Pa同样的方法，可确定主干线上其余管段BC 、CD 、DE 、EF 、FG 的管径和压力损失，结果见附表1。
(3) 支线计算以支线BR1为例，管段资用压力为△PBR1=△PAC+△PBC+△PCD+△PDE+△PEF+△PFG=1989+454+4213+2156+3583=12395Pa 管段BR1的估算比摩阻为: R ’=)1(j l P α△+⨯=)6.01(4312395+⨯=180.2Pa/m再根据管段BR1的流量8.6t/h 和估算比摩阻。
查水力计算表得 d=70mm R=105.2Pa/m v=0.67m/s管段BR1上的所有局部阻力的当量长度可有附表2-2查出， 2个闸阀 2×1.28=2.56m ； 1个分流三通 1×3=3m 1个焊接异径接头 1×0.4=0.4m 局部阻力的当量长度之和 Ld=2.56+3+0.4=5.96m BR1管段折算长度为: 43+5.96=48.96m ； 管段BR1的压力损失:△ P=R ×Lzh =48.96×105.2=5151Pa支线BR1和主干线并联环路BCDEFG 之间的不平衡率为 X=12395515112395-=58％＞15％超过允许误差范围，需要用调压板调压. 调压扳一般安装在供水管上，所以利用调压扳需消耗的剩余压头应同时包括供水和回水两管的剩余压头之和. 其它支管计算同上。
列入表。
支线BR1的剩余压头为： H=12395-5151=7244Pa f=23.21*104-*D n2H ρ+0.812G .=23.21*104-*702*7244*958+0.812*8600=36943 D=f GD n /2=36943/70*86002=33.8mm所以调压板孔径为33.8mm ，其他支线计算方法同上。
附1：管道计算结果列表：注：支线BR1、CR2R3、DR4、GR8R9不平衡率均超过-+15%，可用调压板调压，也可用阀门节流。
5.2 热补偿5.2.1 补偿方式ⅰ.固定支架间的最大允许间距可根据初步设定管径确定，当管径为125mm 时，固定支架最大间距应为65m，当管径＜100mm时，固定支架最大间距应为60m，当每个支架之间必须设一个补偿器。
