墙体构造设计任务书
砌体结构设计任务书
《砌体结构》课程设计任务书
一、设计资料
某三层办公楼平面布置如图(见下页)所示。
采用现浇钢筋混凝土楼盖,纵横向承重墙厚度均为190mm,采用单排孔混凝土小型空心砌块、双面粉刷,一层采用MU20砌块和Mb15砂浆,二至三层采用MU15砌块和Mb10砂浆,层高为3.3m,一层墙从楼板顶面到基础顶面的距离为4.1m,窗洞均为1800mm×1500mm,门洞宽均为1000mm,在纵横墙相交处和屋面或楼面大梁支承处,均设有截面为190mm ×250mm的钢筋混凝土构造柱(构造柱沿墙长方向的宽度为250mm),图中虚线梁L1截面为250mm×600mm,两端伸入墙内190mm,施工质量控制等级为B级。
荷载资料
1.屋面做法
防水层:三毡四油铺小石子(0.4 KN/m2)
找平层:15mm厚水泥砂浆
找坡层:40mm厚水泥石灰焦渣砂浆3‰找坡(14KN/m3)
保温层:100mm厚沥青膨胀珍珠岩(8KN/m3)
结构层:120mm厚现浇钢筋混凝土板
抹灰层:10mm厚混合砂浆
屋、楼面活载组合值系数ψ
=0.7
c
2.楼面做法
水磨石地面(10mm面层,20mm水泥砂浆打底,素水泥浆结合层一道):0.65 KN/m2 结构层:120mm厚现浇钢筋混凝土板
抹灰层:10mm厚混合砂浆
3.墙体荷载
190mm混凝土小型空心砌块墙体双面水泥砂浆粉刷20mm:2.96KN/m2
铝合金窗:0.25KN/m2
4.设计题目编号
题号见下表,每位同学应选择不同的题目
二、设计内容
1、确定墙体材料的种类及强度等级。
2、验算各层纵、横墙的高厚比。
3、验算各承重墙的承载力。
墙体构造设计
作业一墙体构造设计设计任务书墙体构造设计是建筑构造设计的主要内容之一。
通过本次设计,使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤,并增强图纸的表达能力。
一、设计条件(1)某市一中学宿舍楼,五层、砖混结构,平面图、剖面图如图所示。
根据此图进行本次设计。
(2)砖块尺寸为240mm×115mm×53mm。
内墙厚度可取240mm,外墙厚度可采取240mm、370mm。
(3)采用现浇或预制钢筋混凝土楼板、现浇或者预制过梁。
(4)门、窗材料自定。
窗面积应该符合采光要求。
(5)墙面装修、楼地面做法、散水、踢脚线等可以自定,但要符合办公楼的装修标准。
二、设计图纸内容以及深度要求2号图纸一张,可以用铅笔绘制或者用电脑打印出图,图纸内容如下:1.墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图,即:墙脚、窗台处和过梁及楼及楼板层节点详图。
(1)比例为1:(10~20)。
(2)详图编号(3)画完节点详图后,在详图的右下角画详图编号圆圈,然后在编号圆的圈右侧注写详图比例。
布图时,要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上,共用一条轴线和一个编号圆圈。
三个墙身节点详图的绘制要求如下:2. 节点详图1——外墙墙脚节点详图(1)比例为1:10。
(2)详图范围:下部画到基础顶面以上;上部画到底层的踢脚板以上;左边画出散水和一部分室外地坪;右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
(3)首先画出定位轴线及编号圆圈,并注写相应的编号(根据平面图中的剖切位置而定)。
(4)墙面抹灰部分:画出墙身、勒脚墙、内外抹灰厚度,并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
(5)水平防潮层部分:画水平防潮层,注明其材料和做法,标注水平防潮层与底层室内地面间的距离,以及水平防潮层标高。
(6)散水和室外地面部分:画出室外地面,标注室外地面标高。

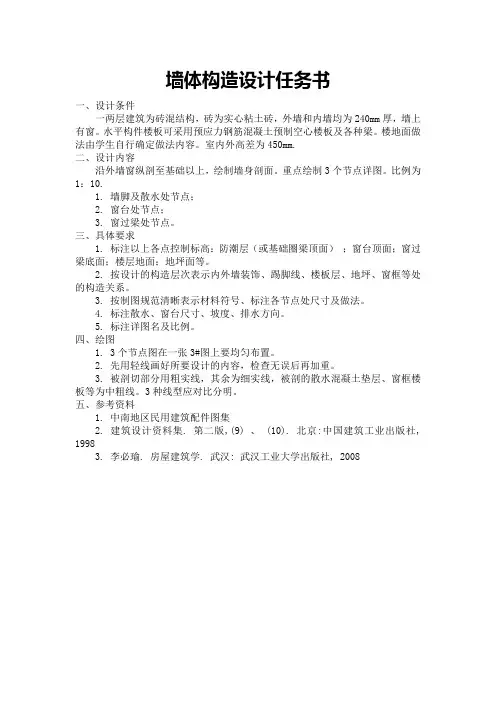

墙体构造设计任务书NEW
墙体构造设计任务书
一、设计条件
一两层建筑为砖混结构,砖为实心粘土砖,外墙和内墙均为240mm厚,墙上有窗。
水平构件楼板可采用预应力钢筋混凝土预制空心楼板及各种梁。
楼地面做法由学生自行确定做法内容。
室内外高差为450mm.
二、设计内容
沿外墙窗纵剖至基础以上,绘制墙身剖面。
重点绘制3个节点详图。
比例为1:10.
1. 墙脚及散水处节点;
2. 窗台处节点;
3. 窗过梁处节点。
三、具体要求
1. 标注以上各点控制标高:防潮层(或基础圈梁顶面);窗台顶面;窗过梁底面;楼层地面;地坪面等。
2. 按设计的构造层次表示内外墙装饰、踢脚线、楼板层、地坪、窗框等处的构造关系。
3. 按制图规范清晰表示材料符号、标注各节点处尺寸及做法。
4. 标注散水、窗台尺寸、坡度、排水方向。
5. 标注详图名及比例。
四、绘图
1. 3个节点图在一张3#图上要均匀布置。
2. 先用轻线画好所要设计的内容,检查无误后再加重。
3. 被剖切部分用粗实线,其余为细实线,被剖的散水混凝土垫层、窗框楼板等为中粗线。
3种线型应对比分明。
五、参考资料
1. 中南地区民用建筑配件图集
2. 建筑设计资料集. 第二版,(9) 、 (10). 北京:中国建筑工业出版社, 1998
3. 李必瑜. 房屋建筑学. 武汉: 武汉工业大学出版社, 2008。
课程设计-别墅装修构造设计任务书
课程设计-别墅装修构造设计一、设计内容:某三层楼别墅,拟进行室内装修装饰设计,要求根据任务书提供的平面布置简图,设计完整的:别墅楼地面装修构造图、墙面装修构造图、吊顶装修构造图(包括平面/立面图和剖面图)。
在对别墅外墙面进行装修设计时,需要结合建筑立面造型设计,在适当的位置考虑一处小型玻璃幕墙设计,尺寸、面积和装配方式根据学习内容自定。
二、设计要求:装修设计符合使用特点和美观要求、构造设计符合建筑构造原理。
装修设计的风格造型、色彩材质和空间尺度可以在任务书提供的平面布置简图的基础上适当调整,但要符合使用要求和美学要求。
三、图纸要求:1、图纸尺寸:297×420 毫米绘图纸2、图纸内容:平面图:(一层、二层、三层构造平面图)1:100天花吊顶图:(一层、二层、三层、详图)1:100立面图:(选择内墙面有代表性的位置如客厅、卧室、厨卫间、入口门厅等,进行墙面装修设计和构造设计,选择外墙面包括入口墙面和小型玻璃幕墙面等能反映建筑造型特色的位置,进行墙面装修设计和构造设计)1:50构造详图(剖面图、节点放大图):比例为1:20、1:50,或根据图纸版面设计自定(注:在各相应图上请注明选用的材料及颜色)设计说明:3、图纸装订要求:A3 幅面装订成册,自定封面4、附图:(建筑平面布置电子图纸)注:(所有设计在提供纸质装订成册的图之外,同时须提供电子文档)四、部分参考资料(其余不足资料,到学校和土建院图书馆查阅):1、建筑构造(下),刘建荣,翁建主编,中国建筑工业出版社2、装饰材料与构造设计,胡雨霞, 汤留泉主编,中国轻工业出版社 20093、装修构造与施工图设计,李朝阳编著,中国建筑工业出版社 20054、室内设计细部图集,王肖,王凡叶等编著。
中国建筑工业出版社 20075、居住空间室内设计速查手册,高钰, 孙耀龙, 李新天编著。
机械工业出社20096、玻璃幕墙设计与施工/罗忆, 张芹, 刘忠伟编著。
砌体结构课程设计任务书(2017)
砌体结构课程设计任务书一、设计任务学生先做出住宅楼或学生宿舍的建筑施工图,然后完成如下任务: 1.确定房屋的结构承重方案; 2.确定房屋的静力计算方案; 3.刚性方案多层房屋墙体设计; 4。
墙高厚比验算;5.梁端下砌体的局部受压承载力验算; 6。
楼面梁设计计算;7。
掌握墙体设计中的构造要求,确定构造柱和圈梁的布置; 8。
绘制建筑及结构平面布置图2张(A3)。
二、设计资料某四层砖混结构住宅,各层建筑平面图依次见后图,层高为(一班:底层3.9m ,其他各层3。
6m ;二班:底层3.6m ,其他各层3。
3m;)。
构造柱240mmx240mm ,墙体厚度为240mm ,具体材料根据自己设计选择,但要符合构造要求,墙体及粉刷层总自重可近似按照17。
5kN/m 2计算,也可以根据实际墙体材料计算,楼板及屋面都采用现浇钢筋混凝土。
室内外高差0。
45m ,基础顶面距室内地面1。
5m 。
(见附图) 门窗洞口尺寸为:M-1 1000×2400 M-2 1500×2700 C-1 1500×1800 C —2 1000×1800 1.地形:根据建筑设计部分提供的资料; 2.工程地质及水文资料:地层自上而下为: (1)填土层:厚度约为0.5m ;(2)粉质粘土:厚度约为 0.8m 内为(130a f kPa =); (3)其下为1.2m 厚为粘土(220a f kPa =); (4)再下面是砾石层(355a f kPa =)。
(5)基岩:表层中度风化.(6)建筑区地层的承载力较高,地下水位埋深在地表下—8.00 m, 地下水对一般建筑材料无侵蚀作用;不考虑土的液化。
3。
气象条件:主导风向为西南风,基本风压(单学号:W 0=0。
40kN/m 2;双学号:W 0=0.45kN/m 2;),地面粗糙度为(单学号:A 类;双学号:B 类);4.抗震设防烈度:按7度设防,设计地震分组为(单学号:第一组;双学号:第二组),建筑场地土类别为(单学号:I类;双学号:Ⅱ类),场地特征周期为0.35S ,设计基本地震加速度值为0。
基础、墙体构造设计任务书
基础、墙体构造设计任务书
2011.10 目的:掌握构造做法,了解制图规定与深度,进一步训练绘图技巧。
要求:构造做法准确无误,投影关系明确,线条粗细分明流畅,字体工整,图面整洁美观。
图纸:绘图纸、铅笔线。
图幅250X380mm,边框如下图。
已知条件:墙身厚240(勒脚厚370);
基础埋深1000;
灰土基础,基底宽1040,两步灰土(设灰土刚性角b:h=1:1.5);
窗台高度900,窗高1500,双层(外玻内纱)木窗,居墙中;
砼散水,下设一步灰土垫层;
室内外高差450。
出图比例: 1:10
出图内容:从基础绘至过窗梁部分。
签字栏
窗框上口
制图规则:
1、引出线应以细实线绘制,宜采用水平方向的直线、与水平方向成30°、45°、
60°、90°的直线,或经上述角度再折为水平线。
文字说明宜注写在水平线的上方。
2、连接符号应以折断线表示需连接的部位。
两部位相距过远时,折断线两端靠
图样一侧应标注大写拉丁字母表示连接编号。
两个被连接的图样必须用相同的字母编号。
3、图例
4、尺寸标注:图样上的尺寸,包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。
如没有足够的注写位置,最外边的尺寸数字可注写在尺寸界线的外侧,中间相邻的尺寸数字可错开注写。
砌体结构课程设计任务书
砌体结构课程设计任务书一.设计题目:某四层办公楼二.设计资料1. 结构建筑平面图、剖面图见附图1、附图2。
纵向轴线距离均为3.6.m,窗高宽均为1.5m,门宽1.0m,屋面设置高0.9m的女儿墙。
采用装配式钢筋砼梁板结构。
大梁截面尺寸为200mm ×550mm,梁端伸入墙内240mm,大梁间距3.6m。
各层墙厚均为240mm。
2. 墙体做法各层墙体采用双面粉刷。
3. 屋面做法二毡三油绿豆砂40厚水泥砂浆找平层50mm厚泡沫砼100mm厚现浇砼板15mm厚板底抹灰4. 楼面做法20厚水泥砂浆面层100mm厚现浇砼板15mm厚板底抹灰5. 荷载(1)永久荷载标准值:二毡三油绿豆砂0.35 KN/m2, 水泥砂浆20 KN/m3, 泡沫砼5KN/m3, , 抹灰17KN/m3,钢筋砼25KN/m3,双面粉刷的240mm厚砖墙5.24 KN/m2,木窗0.3KN/m2。
(2)可变荷载标准值:不上人屋面0.5 KN/m2,上人屋面2.0 KN/m2,楼面2.0KN/m2。
三.设计内容分5个组进行设计。
第1、2组采用不上人屋面,层高分别为3.0m、3.3m。
第3-5组采用上人屋面,层高分别为3.0m、3.3及3.6m。
1.绘制标准层结构平面布置图:包括过梁、楼面梁、屋面梁、构造柱、圈梁等的布置,其中圈梁宜单独绘制圈梁布置图。
2.确定各层墙体块材及砂浆的的材料和强度等级。
3.确定静力计算方案。
4.验算横墙和纵墙高厚比。
5.验算横墙承载力和外纵墙承载力。
6.过梁设计:选取一根进行计算,绘配筋图;其他过梁按钢筋混凝土过梁标准图集(西南03G322-1)选取。
附图1:底层平面图附图2:1-1剖面图(参考)。
《砌体结构》课程设计任务书
《砌体结构》课程设计任务书
一、设计题目:多层混合结构房屋设计
某多层办公楼,建筑条件图见附图,对其进行结构设计。
二、设计内容
1、结构平面布置图:柱、主梁、圈梁、构造柱及板的布置
2、墙体的承载力的计算
3、墙体局部受压承载力的计算
4、挑梁、雨蓬的计算
5、墙下条形基础的设计
6、绘制各层结构平面布置图(1:200)
7、完成计算书
三、设计资料
1、题号及楼面荷载取值
第n题(见表一,表中有42道题目,每班学生根据学号选择相应的题号。
)
2、其它荷载取值
(1)、屋面活荷载取2.02
/m
kN
/m
kN,恒荷载取5.02
(2)、卫生间活荷载取2.02
/m
kN
/m
kN,恒荷载取8.02
(3)、钢筋混凝土容重3
γ
=
25m
kN
/
(4)、平顶粉刷: 0.4kN/m2
(5)、基本风压:0.35kN/m2
3、地质条件
本工程建设场地地质条件较好,持力层为粘土层,持力层厚度4.0米,上部杂填土厚度1.2米,持力层下无软弱下卧层。
粘土层地耐力特征值为200kpa。
4、材料
(1)、混凝土:C20或C25
(2)、砖采用页岩砖,砂浆采用混合砂浆或水泥砂浆,强度等级根据计算选定。
表一
注:恒载、活载指的是楼面恒载、活载标准值,单位为2
/m
kN,要求同学按学号选择每题的楼面恒载、活载值。
墙体构造设计综合任务书
3 墙体构造设计任务书
一、设计题目:墙身剖面设计
二、设计条件:某公共建筑平面如图所示,层数三层,底层层高3.6米,二、三层层高3.0米,室内外高差为0.50米。
建筑四周设明沟。
构造形式为砖混体系,楼盖和屋面均为现浇混凝土构造,地面为实铺式地面。
门厅入口处门高2.7米,上设过梁。
门斗上设雨篷,出挑长度为1.5米,雨篷设反梁,高0.3米。
外墙面为小型面砖贴面,内墙面为内墙涂料饰面。
地面装修为缸砖饰面。
三、设计规定:设计并绘出E轴1-1或2-2(任选一种)墙身节点详图。
画图阐明:画图时,在窗洞中间处断开,成为几种节点详图旳组合。
详图旳线型规定与剖面图同样。
在详图中,对屋面、楼面和地面旳构造,应采用多层构造阐明措施表达。
①在勒脚部分,表达出房屋外墙旳防潮、防水和排水旳做法。
②在楼板与墙身连接部分,应表白各层楼板(或梁)旳搁置方向与墙身旳关系。
③在檐口部分,表达出屋顶旳承重层、女儿墙、防水及排水旳构造。
此外,表达出窗台、自过梁(或圈梁)旳构造状况。
一般应注出各部位旳标高、高度方向和墙身细部旳大小尺寸。
图中标高注写有两个或几种数字时,有括号旳数字表达相邻上一层旳标高。
同步注意用
图例和文字阐明体现墙身内外表面装修旳截面形式,厚度及所用旳材料等。
图纸规定:A3绘图纸,铅笔作图,图面质量应符合国家制图原则。
比例:1:20。
平面图如下:
一层平面。
建筑工程墙体设计方案模板
建筑工程墙体设计方案模板项目名称:某某建筑工程墙体设计方案设计单位:某某设计院设计师:某某设计时间:20XX年XX月XX日一、设计背景(1)项目概况:某某建筑工程是位于某某地区的一栋多功能建筑,总建筑面积XXXX平方米,设计层高XX米,地上XX层,地下XX层;主要功能包括商业、办公、住宅等。
(2)设计目的:本次墙体设计的目的在于提供建筑外立面装饰和保温隔热功能,同时考虑墙体的承重和隔声效果,提高建筑的整体质量和安全性。
二、设计要求(1)外墙材料:考虑到建筑的功能和地域环境,选择XX材料作为外墙装饰材料,有良好的抗风吹、抗腐蚀和保温隔热性能。
(2)防水要求:外墙需具备较好的防水性能,避免雨水渗透导致墙体结构损坏和室内潮湿。
(3)保温隔热:考虑到建筑所在地区气候情况,需采用保温隔热材料对墙体进行保温处理,提高建筑的节能性能。
(4)隔声效果:建筑所处区域可能存在一定噪音,需考虑墙体的隔声效果,提高室内舒适度。
(5)整体美观:外墙设计需要考虑建筑整体风貌和周边环境,使其形成和谐、统一的视觉效果。
三、设计方案(1)外墙结构设计:选择XX材料作为外墙饰面材料,结合隔热隔音功能,采用XX结构处理,提高墙体整体的抗风能力。
(2)防水处理:在外墙设计中加入防水层,采用XX材料进行防水处理,保证外墙材料的防水性能。
(3)保温隔热:在墙体设计中加入保温隔热材料,选用XX材料进行保温处理,提高建筑的节能性能。
(4)隔声设计:外墙饰面材料加入隔声材料,提高墙体的隔声效果,保证室内舒适度。
(5)整体美观:根据建筑设计风格和周边环境,选择XX颜色、XX纹理的外墙饰面材料,使建筑外立面形成和谐美观的效果。
四、设计实施方案(1)在墙体施工过程中,严格按照设计要求和方案进行施工,确保外墙结构牢固、保温隔热、防水防潮等功能完全落实。
(2)检查墙体施工过程中的质量,确保外墙结构和饰面材料质量符合设计要求。
(3)对施工中出现的问题及时进行处理和整改,确保墙体施工质量符合设计标准。
砌体课设任务书
砌体结构课程设计任务书一、设计题目:某中学教学楼某中学教学楼平面布置如图1,三层,采用现浇式钢筋混凝土楼盖,纵横墙承重方案,基础采用无筋条形基础。
图中,墙厚均为240mm,采用烧结普通砖,墙体所用材料强度等级根据所作方案实际情况自行选定。
条形基础采用MU15烧结普通砖,M10水泥砂浆砌筑;女儿墙采用烧结普通砖砌筑。
施工质量控制等级为B级。
平面布置图中具体尺寸见表1。
表1. 平面布置图中尺寸单位(mm)除表中所列尺寸外,其余各构件相关尺寸(如:女儿墙高、基础埋深、大梁截面等)自行设计。
二、设计任务1、根据建筑平面布置图,绘制结构平面布置图(内容包括现浇混凝土板、大梁、过梁、圈梁、楼梯、构造柱等的布置)。
2、验算承重墙体的高厚比和承载力,验算过梁的承载力。
3、基础设计。
施工现场地质情况:地基土以粘性土为主,建筑场地类别为Ⅱ类,各层地基土的组成情况及相关参数见图2,基础形式为砖砌墙下条形基础。
三、设计成果及要求1、结构平面布置图(1:100)、墙体剖面图(1:50)、基础大样图(1:20)要求:所有图纸全部手绘。
2、计算说明书要求:设计计算过程中所有数据的计算过程必须体现在计算书中。
四、设计进度安排熟悉题目及资料准备1天结构设计及图纸绘制2天墙体及基础承载力计算2天设计成果整理1天五、参考资料1、砌体结构设计规范2、建筑结构荷载规范3、建筑地基基础设计规范图2 地基土、地层剖面图(坡度较小,略去不计)①第一层:人工填土本层厚度约0.4m r1=19.7 kN/m3②第二层:新近沉积粘性土,褐黄色。
本层厚度约2.0m r2=19.9 kN/m3f k=210kN/m2孔隙率e=0.87r3=19.1 kN/m3③第三层:粘性土,褐黄色。
本层厚度约0.9m f k=105 kN/m2r4=19.6 kN/m3④第四层:粉土,浅灰色。
本层厚度约2.1m f k=83 kN/m2砌体结构课程设计指导书一、选择预制空心板进行楼(屋)面结构布置1.初定现浇板、过梁、圈梁等构件尺寸。
砌体结构设计任务书
混合结构房屋设计任务书一、项目名称:多层办公楼 二、项目地点:长春市 三、建筑设计方案:1、层数及层高:层数为5层,底层为3.6m ,其它层高为3.3m2、建筑室内、外装饰:内墙面为石灰砂浆,外墙面贴瓷砖。
楼面为30mm 厚水磨石(包括办公室、卫生间、走廊、楼梯),天棚刷白灰浆两道。
3、门窗材料:普通木门和钢框玻璃窗。
4、屋盖构造层次:(由上至下) 改性沥青防水卷材 20mm 厚水泥砂浆找平层 炉渣找坡层(坡度为2%) 80mm 苯板保温层 一毡二油隔气层 板下刷白灰浆两道四、设计条件:自然气候条件:基本风压:0.65 KN/mm 2,基本雪压:0.40 KN/mm 2。
1、抗震设防烈度:该地区抗震设防烈度为7度。
2、建筑材料供应条件:钢筋、水泥、砖石均保证供应。
五、结构设计方案:1、墙体采用普通粘土砖,根据保温要求,外墙厚度为370mm ,其它承重内墙厚度一律为240mm 。
窗高为1.8m ,门高为2m 。
2、屋(楼)盖:屋(楼)盖均采用现浇钢筋混凝土板。
3、承重方案:该建筑属于纵横墙混合承重方案,在开间较大的房间设置钢筋混凝土梁支承楼板。
4、基础:采用沉管灌注桩,桩径350mm ,桩长为11m ,地质情况如图(一)所示,各种土的极限桩侧阻力标准值分别为回填土q sk =16kpa ,粉质粘土为q sk =20kpa ,粘土为q sk =30kpa ,中砂为q sk =60kpa 。
极限桩端阻力标准值为q pk =5000kpa ,承台梁截面配筋图如图(二)所示。
5、楼梯:采用现浇钢筋混凝土板式楼梯。
6、抗震设施:根据《建筑抗震设计规范》(GB 50011---2001)的规定,布置圈梁和构造柱。
中砂自然地面(室内外高差 0.45)图(一)六、依据《建筑结构荷载规范》(GB 50009---2001)1、屋面荷载(按水平投影计算)(1)永久荷载改性沥青防水卷材 0.35kN/m220厚水泥砂浆找平 0.40 kN/m2炉渣找坡层(坡度为2%)屋面板120厚 3.00 kN/m280苯板保温层 0.05 kN/m2一毡二油隔气层 0.05 kN/m2板下刷白灰浆两道 0.40 kN/m2————————————————————————————————————————合计 4.25 kN/m2(2)可变荷载屋面活荷载(不上人屋面) 0.50 kN/m2雪荷载 0.40 kN/m2注:屋面活荷载和雪荷载不能同时考虑,取两者的较大者0.50 kN/m22、楼面荷载(按水平投影计算)(1)永久荷载30mm厚水磨石面层 0.65 kN/m2白灰浆两道 0.4 kN/m2(2)可变荷载办公室 1.5 kN/m2会议室、卫生间、走廊、楼梯 2.0 kN/m23、墙体荷载(按竖直投影面积计算)(1)墙体(包括两面抹灰)370厚砖墙 7.62 kN/m2240厚砖墙 5.24 kN/m2120厚砖墙 2.96 kN/m2(2)门窗木门 0.20 kN/m2钢框玻璃窗 0.45 kN/m2(3)其他荷载(给出材料的重力密度)混凝土 24 KN/m3钢筋混凝土 25 KN/m3砖砌体 19 KN/m3七、底层板结构配筋图、顶层板结构配筋图、桩位平面布置图(任选一张手画,两张电脑出图)八、设计要求:1.设计计算书设计计算书是存档文件,是设计的理论计算依据。
《建筑构造实验1》任务书
《建筑构造实验1》任务书
一、主要内容提示
1、观察实际工程中的砌块墙墙身基本构造:砌筑方式、各细部构造(包括勒脚、
明沟、散水、花台花池、墙身防潮、墙体门窗洞口构造、增强墙体整体性和空间刚度的基本构造等。
2、观察工程中的隔墙构造。
3、观察工程中墙面装修构造。
(包括特殊装修做法,如建筑系馆的东墙构造设计
等。
)
4、墙体的保温或隔热的设计思考。
5、现浇钢筋混凝土楼盖、楼梯的结构布置与传力问题。
6、地坪的构造。
7、地面装修构造。
8、阳台与雨篷的结构与构造要点。
9、栏杆的构造设计。
(包括形式设计与细部节点设计。
)
10、楼地面的细部设计。
(包括高差设置、排水设计、与墙体的交接处设计、
防潮防水设计等。
)
二、实验形式
每组实验由2~3位同学组成一个小组,商量确定主要观察和研究内容,参观已建建筑,观察、测绘、了解、记录建筑构造,并通过思考分析现有建筑构造中存在的问题,提出个人见解、体会和创新性设计。
实验报告原则上每人一份。
三、实验报告格式
按照学校统一规定的实验报告格式。
墙体构造设计任务书
根据给出的社区办公楼平面、立面、剖面设计建筑详图:墙身大样图、楼梯间详图、屋面防水详图,具体要求详见各构造设计任务书。
一、墙体构造设计任务书一、设计题目社区办公楼的外墙构造设计二、目的及要求通过本次设计,使学生掌握墙体中的各节点,如墙脚、窗台、窗上口、墙与楼板连接处等的设计方法,进一步了解建筑设计的基本原理,了解初步设计的步骤和方法。
三、设计条件办公区层高为 3.30m,耐火等级为二级。
室内外地面高差为0.45m,窗洞口尺寸为1800mm×1800mm,结构为框架;外墙为砖墙,厚度不小于240mm;楼板采用钢筋混凝土;设计所需的其他条件由学生自定。
四、设计内容及图纸要求1.墙角和地坪层构造的节点详图(1)画出墙身、散水或明沟、防潮层、室内外地坪、踢脚板和内外墙面抹灰,剖切到的部分用材料图例表示。
用引出线注明勒脚做法,标注勒脚高度;用多层构造引出线注明散水或明沟各层做法,标注散水的宽度、排水方向和坡度值;表示出防潮层的位置,注明做法;用多层构造引出线注明地坪层的各层做法;注明踢脚板的做法,注明踢脚板的高度等尺寸。
(2)标注定位轴线及编号圆圈,标注墙体厚度(在轴线两边分别标注)和室内外地面标高,注写图名和比例。
2.窗台构造的节点详图(1)画出墙身、内外墙面抹灰、内外窗台和窗框等。
用引出线注明内外窗台的饰面做法,标注细部尺寸,标注外窗台的排水方向和坡度值。
3.过梁和楼板层构造的节点详图(1)画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。
表示清楚过梁的断面形式,标注有关尺寸;用多层构造引出线注明楼板层做法,表示清楚楼板的形式以及板与墙的互相关系;标注踢脚板的做法和尺寸。
(2)标注定位轴线。
标注过梁底面(结构面)标高和楼面标高,注写图名和比例。
墙和楼地层构造设计任务书--6.10
墙和楼地层构造设计任务书1. 题目墙和楼地层构造设计。
2. 设计条件(1)某砖混结构小学教学楼的办公区层高为3.30m,室内外地面高差为0.45m,窗洞口尺寸为1800mm*1800mm。
(2)外墙为砖墙,厚度不小于240mm。
(3)楼板采用预制钢筋混凝土板。
(4)设计所需的其他条件自定。
3. 设计内容及图纸要求用A3图纸一张,按建筑制图标准规定,绘制外墙墙身三个节点详图①、②、③,如图1所示。
要求按顺序将三个节点详图自下而上布置在同一垂直轴线上(即墙身定位轴线)。
(1)节点详图1——墙脚和地坪层构造比例1:10。
1)画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、踢脚线和内外墙面抹灰,剖切到的部分用材料图例表示(材料图例详见5建筑制图基础知识)。
2)用引出线注明勒脚做法,标图1 墙和楼地面构造设计示意图注勒脚高度。
3)用多层构造引出线注明散水或明沟各层做法,标注散水或明沟的宽度、排水方向和坡度值。
4)表示出防潮层的位置,注明做法。
5)用多层构造引出线注明地坪层的各层做法。
6)注明踢脚线的做法,标注踢脚线的高度等尺寸。
7)标注定位轴线,标注墙体厚度和室内外地面标高,注写图名和比例。
(2)节点详图2——窗台构造(选做)比例1:10。
1)画出墙身、内外墙面抹灰、内外窗台和窗框等。
2)用引出线注明内外窗台的饰面做法,标注细部尺寸,标注外窗台的排水方向和坡度值。
3)按开启方式和材料表示出窗框,表示清楚窗框与窗台饰面的连接(参考门窗构造一章内容)。
4)用多层构造引出线注明内外墙面装修做法。
5)标注定位轴线(与节点详图1的轴线对齐),标注窗台标高(结构面标高),注写图名比例。
(3)节点详图3——过梁和楼板层构造比例1:10。
1)画出墙身、内外墙面抹灰、过梁和楼板层等。
2)表示清楚过梁的截面形式,标注有关尺寸。
3)用多层构造引出线注明楼板层做法,表示清楚楼板的形式以及板与墙的相互关系。
4)标注定位轴线(与节点详图1、2的轴线对齐),标注过梁底面(结构面)标高和楼面标高,注写图名和比例。
建筑学课程设计任务书一
《建筑构造》课程设计任务书设计1:墙身构造设计⒈ 设计条件今有一两层建筑物,外墙采用砖墙(墙厚由学生根据各地区的特点自定),墙上有窗。
室内外高差为450mm。
室内地坪层次分别为素土夯实,C20细石混凝土层厚80mm,水泥砂浆面层厚20mm。
采用钢筋混凝土楼板。
⒉ 设计内容要求沿外墙窗部位纵剖,直至基础以上,绘制墙身剖面。
重点绘制以下大样。
比例为1:10(自定)。
⑴ 楼板与砖墙结合节点;⑵ 过梁;⑶ 窗台;⑷ 勒脚及其防潮处理;⑸ 明沟或散水。
⒊ 图纸要求用一张2#图纸完成。
图中线条、材料等,一律按建筑制图标准表示。
⒋ 说明 +⑴ 如果图纸尺寸不够,可在节点与节点之间用折断线断开;⑵ 图中必须注明具体尺寸,注明所用材料;⑶ 要求字体工整,线条粗细分明。
设计2:楼梯构造设计依据下列条件和要求,设计某高层的钢筋混凝土双跑楼梯。
一、设计条件某高层建筑(共20层)楼梯间开间为3000,进深为6600,一至三层是裙房,层高为5400,第四层是设备层,层高为2200,第五层以上是标准层,层高为3000,墙体均为240砖墙,轴线居中,底层设有出入口,室内外高差450mm,平台梁高350mm,楼梯间平台下入口净高≥2000mm。
试设计该楼梯。
二、设计内容及深度要求用A2图纸一张完成以下内容:1.楼梯间底层、二层或三层、四层、五层(标准层)、顶层共五个平面图,比例1:50(自定)。
(1)绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。
底层平面图还应绘出室外台阶或坡道、部分散水的投影等。
(2)标注两道尺寸线。
开间方向:第一道:细部尺寸,包括梯段宽、梯井宽和墙内缘至轴线尺寸;第二道:轴线尺寸;进深方向:第一道:细部尺寸,包括梯段长度、平台深度和墙内缘至轴线尺寸;第二道:轴线尺寸。
(3)内部标注楼层和中间平台标高、室内外地面标高,标注楼梯上下行指示线,并注明该层楼梯的踏步数和踏步尺寸。
(4)注写图名、比例,底层平面图还应标注剖切符号。
建筑构造实训作业要求
《建筑构造实训》作业要求
大作业(一):墙体构造设计作业
1、设计任务书 P37页 2.1.1某市办公楼5层砖混结构图2.2 A 轴线墙身大样图.墙厚均取180.
2、比例:1:10设计图纸内容及深度要求P39页—P41页 2.1.2墙身节点(包括散水或明沟、勒脚、窗台、墙身防潮层、过梁或圈梁、地坪层和楼板层及内外墙装修)节点在同一条垂直线上.
(按提供建筑的平面图、剖面图及必要的资料和条件,要求按指定位置设计墙身节点并画出详图)
大作业(二):楼梯构造设计作业
1、设计任务书 P55页题目一:某住宅楼梯构造设计图3.1
2、2号图纸,图纸内容及深度要求P57页—P58页平面图(3 个)1:50;剖面图1:30;节点详图3个)
(按提供的楼梯间尺寸和使用要求,决定楼梯尺寸和构造,并画出楼梯图)
大作业(三):屋面排水及节点设计
1、设计任务书 P72页题目一:办公楼屋面排设计图4.1
2、2号图纸,图纸内容及深度要求P75页屋顶平面图1:100 节点详图3个1:10
(按提供的平面图和必要的资料和条件决定排水方案,设计节点并画出详图)
6月10日必须交齐作业,送省电大,希望大家相互告知。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
墙体构造设计任务书
题目:墙体构造设计
依据下列要求,设计某建筑的墙身剖面节点大样。
一.设计条件
今有一两层楼建筑物,条件如下:
1、钢筋砼楼板25厚1/2水泥砂浆面层,120厚预制钢筋混凝土楼板,12厚混合砂浆顶棚。
楼板采用预应力空心楼板,横墙和梁支承楼板。
2、地面25厚1/2水泥砂浆面层,80厚C10素混凝土垫层,素土夯实。
3、散水20厚水泥砂浆面层,80厚C10混凝土垫层,素土夯实
4、层高3.0米,外纵墙窗洞口高1.5米,窗下墙0.90米。
5、外纵墙为砖墙,厚370mm。
6、室内外高差为450mm,室内地坪层次分别为素土夯实,3:7灰土厚100mm,C10级素砼层厚80mm,水泥砂浆面层厚20mm。
二、设计内容
要求沿外墙窗纵剖,直至基础,绘制墙身剖面。
重点绘制以下大样。
比例为1:10,注写图名及比例(1:10)。
1、散水、勒脚和地坪构造
1)画出墙身、散水、勒脚、防潮层、室内地坪,踢脚及墙内外面装饰。
2)用引出线注明勒脚、踢脚、防潮层、墙面做法,并标注尺寸。
3)用多层构造引出线注明散水、室内地坪构造层做法、坡度、尺寸。
4)标注墙身定位轴线及墙身厚度,室内外设计标高及各构件竖向尺寸。
2、窗台构造。
1)画内外窗台,窗框、窗下墙墙身及内外墙面装饰材料做法。
2)标注外窗台排水方向及坡度、标注各细部尺寸,用经线标注窗台及饰面做法
3)画清楚窗框与墙、与窗台饰面的连接关系,窗的材料。
4)用多层构造引出线注明窗下墙饰面做法,标注定位轴线、窗台标高。
3、窗过梁、圈梁及楼板层构造
1)画窗框、窗过梁、墙身、楼板层、踢脚及墙身内外墙面饰面做法。
2)画清楚各构件断面尺寸及相互连接关系。
3)用多层构造引出线注明楼板层做法及踢脚线做法、尺寸。
4)标注定位轴线、楼面标高及尺寸。
用一张
A
图纸
3
完成。
图
中线条、
材料符号
等,一律
按建筑制
图标准表
示。
四、说明。
