正压通风的表示方式全文共四篇示例，供读者参考第一篇示例：正压通风系统是一种将干净空气通过管道输送到室内，使室内空气压力高于室外，从而控制室内空气质量和防止污染物进入室内的系统。
正压通风系统通常由风机、过滤器、风管、排气口和控制系统等组成，其工作原理是通过风机将外部新鲜空气吸入，经过过滤器净化后，通过风管输送到室内，同时通过排气口排出室内的污浊空气。
正压通风系统的表示方式通常包括以下几个方面：首先是系统图示。
系统图示是通过图纸或CAD软件来绘制正压通风系统的布局和组成，包括风机、风管、过滤器、排气口等设备的位置和连接方式。
系统图示可以清晰展示正压通风系统的整体结构和运行原理，便于工程师和施工人员进行设计和施工。
其次是平面布局图。
平面布局图是将正压通风系统的布局绘制在建筑平面图上，标注重要设备的位置和管路的走向，以及管道的尺寸和材质等信息。
平面布局图可以帮助设计师和施工人员更好地理解正压通风系统的空间布局，确保系统的安装和使用符合要求。
另外是控制系统图。
控制系统图是将正压通风系统的控制模式和参数设置绘制成图示，包括风机的启停控制、过滤器的清洁周期、风速的调节等内容。
控制系统图可以帮助用户更好地了解正压通风系统的运行控制方式，确保系统能够有效地达到预期的通风效果。
最后是工程图纸。
工程图纸是根据设计要求绘制的详细施工图纸，包括系统的主要参数、管道的尺寸和备注、设备的安装方法和要求等内容。
工程图纸是正压通风系统设计和施工的重要参考文件，提供了系统的详细设计和实施方案，确保系统的安装和使用符合标准和规范。
正压通风系统的表示方式主要包括系统图示、平面布局图、管道示意图、控制系统图和工程图纸等内容，这些表示方式是设计、施工和维护正压通风系统的重要工具，能够帮助工程师和用户更好地了解系统的结构和功能，确保系统的有效运行和维护。
正压通风系统在提高室内空气质量、保护人们健康方面起着重要作用，因此在实际应用中需要认真对待其表示方式，力求提供高效、安全的通风系统。
通风空调图例符号讲解
通风空调图例符号讲解5、风管代号通风空调⼯程中的风管⼀般都是⽤双线条按⽐例绘制。
通风空调系统中使⽤的风管⾄少有六种，在施⼯图中⼀般也都是⽤代号来区别不同类别的风管，并且直接写在风管上。
1）、空调风管⽤代号K表⽰，如图所⽰：2）、送风管⽤代号S表⽰，如图所⽰：3）、新风风管⽤代号X表⽰，如图所⽰：4）、回风风管⽤代号H表⽰，如图所⽰：要说明的是，空调系统中的⼀⼆次回风，可以在H下加1、2脚标进⾏区分（如H1、H2）。
5）、排风风管⽤代号P表⽰，如图所⽰：6）、排烟、排风或排烟排风共⽤风管⽤代号PY表⽰，如图所⽰：5、风管阀门、附件的图例及作⽤通风空调系统中使⽤的阀门及附件也都是⽤不同的图例表⽰在施⼯图上，看图时⼀定要注意区分他们。
⼯程中最常⽤的有：1）、消声器安装位置及作⽤：安装在风机或空调器出风⼝的风管上，作⽤是消除风机或空调器等设备产⽣的噪⾳。
图例：2）、插板阀安装位置及作⽤：安装在需要关断或调节风量的风管上。
图例：3）、蝶阀安装位置及作⽤同插板阀，图例：4）、对开多叶调节阀安装位置及作⽤同以上两种阀门。
图例：5）、风管⽌回阀安装位置及作⽤：安装在不允许风（空⽓）倒流的风管上，作⽤是防⽌空⽓反⽅向流动。
图例：6）、三通调节阀安装位置及作⽤：安装在风管分枝三通的分枝管上，作⽤是调节送往分枝管上的风量。
图例：7）、70℃常开防⽕阀安装位置及作⽤：安装在风机或空调器出⼝风管上，以及穿越防⽕分区线的风管上，作⽤是当建筑发⽣⽕灾时（关闭）保护风机、空调器等设备，以及防⽌⽕焰通过风管窜到⾮⽕灾区。
图例：当风管断⾯尺⼨较⼩时，可⽤下⾯的图例表⽰：8）、280℃常闭防⽕阀安装位置及作⽤：安装在排烟风管的枝管上，作⽤是控制各排烟枝管排烟量。
图例：9）、防⽕帆布软接头（也称柔性接头）安装位置及作⽤：安装在风机、空调器出⼝连接风管之前。
作⽤是隔振、消声。
图例：10）、送风⼝安装位置及作⽤：安装在需要送风的风管上，作⽤是向需要送风的房间或区域送风。

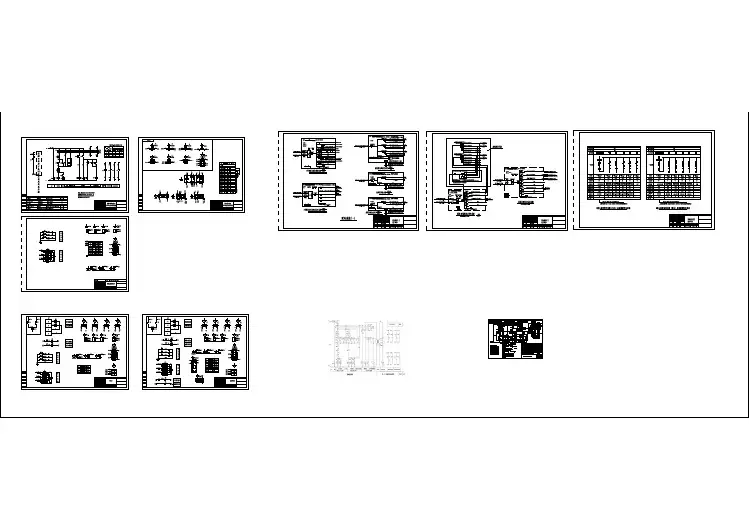

正压送风机详细设计图
昆山某地区综合楼空调系统设计cad图
送风机.排风机控制原理图设计CAD参考图
非常完美的消防系统cad设计图（全套）
M-03-11-正压送风系统图三_t3
正压送风系统设计图例
====Word行业资料分享--可编辑版本--双击可删====
正压送风系统设计图例
下图为采用EI系列火灾报警控制器（联动型）的正压送风系统接线示意图，该系统现场设备主要由阀、风口、风机组成。
在消防控制室内可对设备进行手动/自动控制，并显示状态。
自动控制方式：控制器设置为“自动”状态时，通过多线联动控制盘自动启动对应的J-EI6046型输入/输出模块，并通过J-EI6062型切换模块实现对风机自动启动/停止控制。
启动后的运行信号（可为无源触点或交流反馈信号）通过切换模块、EI6046模块反馈至多线联动控制盘。
通过总线启动J-EI6041型输入/输出模块，打开送风口，启动后的到位信号(必须为无源触点)通过EI6041输入/输出模块反馈至控制器。
手动控制方式：控制器设置为“手动”状态且多线联动控制盘处于“允许操作”状态时，可直接利用多
线联动控制盘上“启动”、“停止”键实现对风机直接手动启动/停止控制。
可通过EI6041输入/输出模块对应的总线联动控制盘上的按键或通过菜单对送风口进行控制。
火灾发生后，应启动正压送风机，打开送风口进行送风。
当防火分区间的熔断防火阀熔断后，应联锁（设备间自动联锁或控制器监测到阀熔断后由EI6046模块控制）控制停止正压送风机。
源-于-网-络-收-集。
正压送风系统的设计
正压送风系统的设计正压送风作为楼梯间及前室或合用前室的防烟方式，在国内外建筑设计中已被广泛采用。
在进行正压送风系统的设计计算时，首先遇到的问题是如何确定如火灾疏散时开启门的层数与数量、楼梯间与前室应保持的正压度、加压送风口的形式等与设计计算密切相关的一些因素。
只有这些计算因素确定后，才能进行系统的设计计算。
标签正压送风；正压度；最小允许门洞风速；防烟在建筑配套设计中，经常碰到楼梯间及前室或合用前室的防烟方式问题的处理，目前国内外广泛采用的是正压送风方式。
但在正压送风系统的设计计算中，应正确确定如火灾疏散时开启门的层数与数量、楼梯间与前室应保持的正压度、加压送风口的形式等与设计计算密切相关的一些因素。
而往往很多设计师在确定这些因素时有一定的难度。
本人在这方面有一点心得，期望能为其他设计师提供帮助。
1.正压送风系统的正压度不论国内或国外的防火规范，都有一致的加压送风要求，即应在火灾时保证，楼梯间压力>前室压力>走廊或室内压力。
所谓正压度，指防烟楼梯间的防火门、前室与走廊间的防火门两侧的压力差值。
而正压度又可分为最大允许压差值与最小压差值。
所谓最大允许压差值，是指所有防火门在关闭状态下防火门两侧允许的一般人力能推开的最大压差值，关于最大允许压差值，各国的取值不完全一致，多数国家均把50Pa作为最大允许压差。
所谓最小压差值，是指火灾时人员进行疏散。
防火门一旦打开，楼梯间及开门前室的压力将瞬时下降，为了防止烟气侵入，要保持门洞处具有一定的反吹风速应有的最小的压力差值。
关于火灾时防烟要求的最小压差值（或最小门洞风速），各国也有不同的规定与要求。
我国《高规》第8.3.2及《建规》第9.3.2条中提出了开门时的门洞风速要求，即”开启门时，通过门风速不宜小于0.7m/s。
”还在第《高规》第8.3.7条和《建规》第9.3.2、3中提出了防烟楼梯间与前室的余压要求，即其余压值应符合下列要求：防烟楼梯间为50Pa；前室、全用前室、消防电梯前室、封闭避难层（间）为25Pa。
建筑正压送风系统概述及规范要求
建筑正压送风系统概述及规范要求1、什么是正压送风阀就和打气筒原理一样！与止回阀是同理！假设此阀将空间分为A空间与B空间！当A空间与B空间分别在不同时间受压，但只能有一面的气体可以进入另一面！而另一面再受压力气体是回不到原空间的！能释放压力的空间为A空间！当A受压时那么此时正压送风！当B空间气体增多，此时对A空间而言处于负压空间！不过此时由于阀的正向送风，B空间的气体始终回不到A空间！2、什么是正压送风机？向逃生楼道里送风的风机，在意外发生的时候向逃生楼道里送风，利于逃生，同时送风时楼道内处于正压，也就是说楼道的气压比别的地方高，烟雾不会渗进来而引起人员窒息，以保证安全。
3、什么是排烟风机？意外发生时候用来将建筑物内烟雾抽走的风机，以提高建筑物内视野，驱除烟雾，便于灭火。
4、正压送风口的作用当发生火灾时，其内部的电机会打开风口，温感烟感或者是手动火灾报警会开启，塔楼顶正压风机自动打开，对送风竖井进行加压送风，楼梯的前室通过正压送风口会源源不断的对前室进行送风，使前室维持正压，保证烟气不会再这个区域蔓延，而给人逃生的空间。
当温度高于280℃时人已无逃生可能性，其内部熔断器会熔断，风口自动关闭，防止火势蔓延。
4、正压送风口是不是必须设置在疏散楼梯前室？楼梯前室是不是必须设正压送风？这个工程由于楼梯一层前室位置和上面几层不对照，现一层的正压送风设在房间内了，规范允不允许啊？哪个规范上规定的？正压送风口是不是必须设置在疏散楼梯前室？---按规范要求,送风口应设于楼梯间、前室、封闭避难层。
楼梯前室是不是必须设正压送风？---不具备自然排烟条件的消防电梯间前室可合用前室必须设置。
这个工程由于楼梯一层前室位置和上面几层不对照，现一层的正压送风设在房间内了，规范允不允许啊？---不允许。
这样的情况下，只能增设一段风管，引到前室。
哪个规范上规定的？--《建筑设计防火规范》和《高层民用建筑设计防火规范》。
5、补风机和正压送风机的区别是什么？补风机：尤其在多层的地下室（如：-2、-3层），越靠下层与外界连通的空气通道就越较少，单独使用排烟机，造成较大负压，降低了排烟效率，烟排出的比较慢。
