计数器设计
二进制计数器设计
二进制计数器设计一、需求分析计数范围：设计一个二进制计数器，要求计数范围从0到N-1（N为二进制数的位数）。
计数方式：计数器应具有加法计数和减法计数两种方式。
控制信号：计数器应接收一个控制信号，用于选择计数方式。
显示输出：计数器的当前计数值应能够通过数码管或其他显示设备输出。
二、逻辑设计触发器选择：选择D触发器作为计数器的核心元件。
D触发器具有在时钟脉冲上升沿或下降沿时存储数据的特点，适合用于二进制计数器的设计。
二进制编码：采用二进制编码表示计数值。
每个触发器存储一位二进制数，所有触发器串联起来即可表示一个完整的二进制数。
控制逻辑电路：设计控制逻辑电路，接收控制信号，根据控制信号选择计数方式。
同时，控制逻辑电路还需产生时钟脉冲信号，用于触发D触发器进行数据存储。
计数器状态：定义计数器的初始状态为0，每次计数操作后，根据计数方式和当前状态确定下一个状态。
若当前状态为0，则加法计数时下一个状态为1，减法计数时下一个状态为N-1；若当前状态为N-1，则加法计数时下一个状态为0，减法计数时下一个状态为N-2。
三、触发器选择选择D触发器作为核心元件，因为D触发器具有在时钟脉冲上升沿或下降沿时存储数据的特点，适合用于二进制计数器的设计。
根据计数的需求，可以选择同步D触发器或异步D触发器。
同步D触发器具有时钟控制的特点，而异步D 触发器则没有时钟控制。
根据实际需求选择合适的触发器类型。
四、二进制编码采用二进制编码表示计数值。
每个触发器存储一位二进制数，所有触发器串联起来即可表示一个完整的二进制数。
根据设计需求确定二进制数的位数N，然后选择合适的触发器数量和连接方式。
同时，需要设计控制电路以实现二进制数的动态编码和解码。
五、控制逻辑电路设计控制逻辑电路是实现二进制计数器的重要环节。
该电路接收控制信号，根据控制信号选择计数方式（加法计数或减法计数）。
同时，控制逻辑电路还需产生时钟脉冲信号，用于触发D触发器进行数据存储。

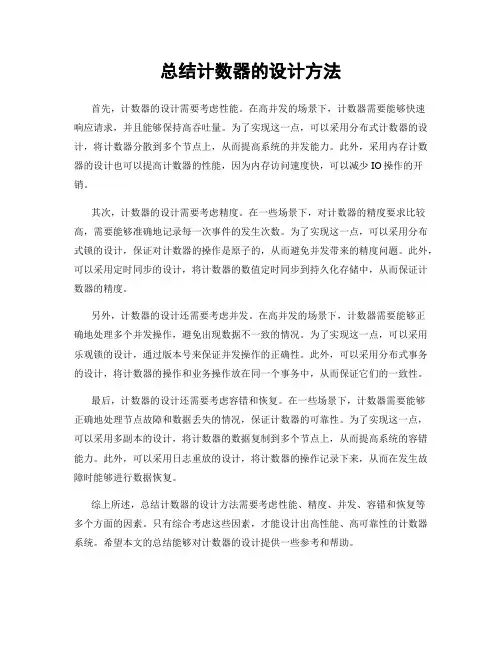

总结计数器的设计方法
总结计数器的设计方法首先，计数器的设计需要考虑性能。
在高并发的场景下，计数器需要能够快速响应请求，并且能够保持高吞吐量。
为了实现这一点，可以采用分布式计数器的设计，将计数器分散到多个节点上，从而提高系统的并发能力。
此外，采用内存计数器的设计也可以提高计数器的性能，因为内存访问速度快，可以减少IO操作的开销。
其次，计数器的设计需要考虑精度。
在一些场景下，对计数器的精度要求比较高，需要能够准确地记录每一次事件的发生次数。
为了实现这一点，可以采用分布式锁的设计，保证对计数器的操作是原子的，从而避免并发带来的精度问题。
此外，可以采用定时同步的设计，将计数器的数值定时同步到持久化存储中，从而保证计数器的精度。
另外，计数器的设计还需要考虑并发。
在高并发的场景下，计数器需要能够正确地处理多个并发操作，避免出现数据不一致的情况。
为了实现这一点，可以采用乐观锁的设计，通过版本号来保证并发操作的正确性。
此外，可以采用分布式事务的设计，将计数器的操作和业务操作放在同一个事务中，从而保证它们的一致性。
最后，计数器的设计还需要考虑容错和恢复。
在一些场景下，计数器需要能够正确地处理节点故障和数据丢失的情况，保证计数器的可靠性。
为了实现这一点，可以采用多副本的设计，将计数器的数据复制到多个节点上，从而提高系统的容错能力。
此外，可以采用日志重放的设计，将计数器的操作记录下来，从而在发生故障时能够进行数据恢复。
综上所述，总结计数器的设计方法需要考虑性能、精度、并发、容错和恢复等多个方面的因素。
只有综合考虑这些因素，才能设计出高性能、高可靠性的计数器系统。
希望本文的总结能够对计数器的设计提供一些参考和帮助。
基于AT89C51单片机的计数器设计
基于AT89C51单片机的计数器设计单片机（Microcontroller）是一种集成了微处理器、存储器和各种输入输出功能的芯片，广泛应用于嵌入式系统中。
AT89C51单片机是英特尔公司生产的一款典型的8位微控制器，其具有强大的功能和灵活的设计特性，被广泛应用于工业控制、汽车电子、消费类电子产品等领域。
在众多应用中，计数器是一种常见的电子器件，被广泛应用于各种领域，比如工业控制、实验测量、智能家居等。
基于AT89C51单片机的计数器设计，可以实现对信号的计数和显示，具有较高的稳定性和可靠性。
本文将介绍基于AT89C51单片机的计数器设计。
首先介绍AT89C51单片机的基本特性和引脚布局，然后讨论计数器的原理和设计思路，最后给出具体的设计方案和实现步骤。
一、AT89C51单片机的基本特性和引脚布局AT89C51是一款高性能、低功耗的8位CMOS微控制器，其主要特性包括：1. 内置4KB闪存程序存储器，用于存储用户程序；2. 128字节RAM，用于存储临时数据和寄存器；3. 32个通用I/O引脚，用于连接外部器件和传感器；4. 完整的串行通信接口（UART），用于与外部设备进行通信；5. 定时器/计数器和PWM输出，用于实现各种定时和计数功能；6. 多种工作模式选择，包括被动低功耗模式和中断工作模式。
AT89C51单片机的引脚布局如下图所示：(图片)P0、P1、P2和P3是AT89C51单片机的四个通用I/O端口，分别具有8个引脚，用于连接外部设备和传感器。
X1和X2是晶体振荡器的输入和输出端，用于提供时钟信号。
RESET 是复位端，用于复位单片机。
EA和PSEN是扩展ROM控制端和程序存储器的读取端，用于外接ROM和实现程序存储。
ALE/PROG是地址锁存器的输入，用于地址总线的多路选择。
RXD 和TXD是串行通信接口的接收和发送端口，用于与外部设备进行通信。
二、计数器的原理和设计思路计数器是一种常用的数字电路，用于对输入信号进行计数和显示。
电路中的计数器设计与分析
电路中的计数器设计与分析计数器是一种常见的数字电路，用于计算和追踪某个事件或过程发生的次数。
它在各个领域得到广泛应用，如工业自动化、通信系统以及计算机等。
在本篇文章中，我们将探讨计数器的设计原理和分析方法。
一、计数器的基本原理计数器由触发器构成，触发器是一种存储状态的元件，可以将输入信号的边沿或电平状态转化为输出信号。
常见的触发器有RS触发器、D触发器和JK触发器等。
计数器的基本工作原理是通过触发器的状态变化来实现计数功能。
二、计数器的类型1. 二进制计数器二进制计数器是最简单和常见的计数器类型。
它由一串触发器组成，每个触发器代表一个二进制位。
当触发器翻转时，就会引起下一位触发器的翻转。
二进制计数器的最大计数值取决于触发器的个数。
例如，一个4位二进制计数器可以计数0-15。
2. 同步计数器同步计数器的所有触发器在时钟的控制下同时翻转。
这种计数器具有稳定的性能和可靠的计数功能，但需要更多的触发器和复杂的电路设计。
3. 异步计数器异步计数器的触发器以串联或级联的方式进行翻转。
每个触发器的翻转都受到前一级触发器的影响。
异步计数器的设计相对简单，但可能存在计数错乱和不稳定的情况。
三、计数器的设计原则在设计计数器时，需要考虑以下几个原则：1. 触发器的选择：根据计数器的需求和性能要求，选择合适的触发器类型，如RS触发器、D触发器或JK触发器等。
2. 计数器的位数：确定计数器所需的二进制位数，根据计数范围选择合适的位数。
3. 时钟频率：根据计数器的应用场景，确定时钟信号的频率和稳定性。
4. 同步与异步设计：根据计数器的性能需求和电路复杂度的平衡，选择同步或异步设计方式。
四、计数器的分析方法在实际应用中，需要对计数器进行分析，确保其性能和正确性。
以下是一些常用的计数器分析方法：1. 描述性分析：对计数器进行状态转换的全面描述，包括输入信号变化、触发器状态变化和输出信号变化等。
2. 时序分析：通过时序图或波形图分析计数器的输入信号、时钟信号、输出信号之间的时序关系，检查是否存在计数错乱等问题。
计数器逻辑功能和设计
2.5 计数器逻辑功能和设计1．实验目的（1）熟悉四位二进制计数器的逻辑功能和使用方法。
（2）熟悉二-五-十进制计数器的逻辑功能和使用方法。
（3）熟悉中规模集成计数器设计任意进制计数器的方法。
（4）初步理解数字电路系统设计方法，以数字钟设计为例。
2．实验仪器设备（1）数字电路实验箱。
（2）数字万用表。
（3）数字集成电路：74161 4位二进制计数器74390 2二-五-十进制计数器7400 4与非门7408 4与门7432 4或门3．预习（1）复习实验所用芯片的逻辑功能及逻辑函数表达式。
（2）复习实验所用芯片的结构图、管脚图和功能表。
（3）复习实验所用的相关原理。
（4）按要求设计实验中的各电路。
4．实验原理（1）计数器是一个用以实现计数功能的时序逻辑部件，它不仅可以用来对脉冲进行计数，还常用做数字系统的定时、分频和执行数字运算以及其他特定的逻辑功能。
计数器的种类很多，按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数进制的不同，分为二进制、十进制和任意进制计数器；根据计数的增减趋势分为加法、减法和可逆计数器；还有可预置数和可编程功能计数器等。
（2）利用集成计数器芯片构成任意（N）进制计数器方法。
①反馈归零法。
反馈归零法是利用计数器清零端的清零作用，截取计数过程中的某一个中间状态控制清零端，使计数器由此状态返回到零重新开始计数。
把模数大的计数器改成模数小的计数器，关键是清零信号的选择。
异步清零方式以N作为清零信号或反馈识别码，其有效循环状态为0～N-1；同步清零方式以N-1作为反馈识别码，其有效循环状态为0～N-1。
还要注意清零端的有效电平，以确定用与门还是与非门来引导。
②反馈置数法。
反馈置数法是利用具有置数功能的计数器，截取从Nb到Na 之间的N个有效状态构成N进制计数器。
其方法是当计数器的状态循环到Na时，由Na构成的反馈信号提供置数指令，由于事先将并行置数数据输入端置成了Nb 的状态，所以置数指令到来时，计数器输出端被置成Nb，再来计数脉冲，计数器在Nb基础上继续计数至Na，又进行新一轮置数、计数，其关键是反馈识别码的确定与芯片的置数方式有关。
数字电路计数器设计
数字电路计数器设计数字电路计数器是计算机中常见的一个重要模块，用于计数、记步等应用场景。
本文将介绍数字电路计数器的设计方法，包括基本设计原理、电路结构以及应用案例等内容。
一、基本设计原理数字电路计数器是一种组合逻辑电路，可以将输入的脉冲信号进行计数，并输出对应的计数结果。
常见的计数器有二进制计数器和十进制计数器等。
1. 二进制计数器二进制计数器是一种常见的计数器，在数字系统中使用较为广泛。
它的组成由多个触发器构成，触发器按照特定的顺序连接，形成计数器的环形结构。
当触发器接收到来自时钟信号的脉冲时，计数器的数值就会加1，然后继续传递给下一个触发器。
当计数器的数值达到最大值时，再次接收到时钟信号后，计数器将复位为初始值。
2. 十进制计数器十进制计数器是一种特殊的计数器，用于十进制数字的计数。
它的设计原理与二进制计数器相似，但是在输出端需要进行十进制的译码，将计数结果转换为相应的十进制数字。
二、电路结构设计根据数字电路计数器的设计原理，我们可以构建一个简单的四位二进制计数器的电路结构，具体如下：1. 触发器触发器是计数器的基本单元，用于存储和传递计数值。
我们选择JK触发器作为计数器的触发器单元，因为JK触发器具有较好的特性，可以实现较好的计数功能。
2. 时钟信号时钟信号是触发器计数的时序基准，常用的时钟信号有正脉冲和负脉冲信号。
我们可以通过外部引入时钟源，使计数器在每个时钟信号的作用下进行计数。
3. 译码器译码器用于将计数器的计数结果转换为相应的输出信号。
在二进制计数器中，我们可以通过数值比较器进行译码，将每个计数值与预设的门限值进行比较，并输出对应的结果。
三、应用案例数字电路计数器在很多实际应用场景中都有广泛的应用。
以下是其中的一个应用案例：假设有一个灯光控制系统，系统中有8盏灯，可以通过按键进行控制。
要求按下按键时，灯光依次进行倒计时，最后一盏灯亮起后，再按下按键时，灯光依次恢复原来的状态。
该应用可以使用四位二进制计数器进行实现。
计数器的设计
计数器的设计
计数器是一种电子数字电路，用于记录某个事件或进程的次数。
设计计数器的步骤如下：
1.确定计数器的位数：计数器的位数决定了它能够计数的最大值。
例如，一个
8位二进制计数器可以计数0到255之间的所有整数。
根据实际需求，选择适当的位数。
2.设计计数器的时钟输入电路：计数器的时钟输入决定了它何时进行计数。
通
常使用晶体振荡器或者其他时钟源来提供计数器的时钟信号。
3.选择计数器的计数模式：计数器可以分为同步计数器和异步计数器。
同步计
数器的各个位同时进行计数，而异步计数器的各个位独立进行计数。
根据具体需求选择合适的计数模式。
4.选择计数器的计数方式：计数器可以被设计为向上计数或向下计数。
向上计
数表示计数器的值递增，而向下计数表示计数器的值递减。
根据具体需求选择合适的计数方式。
5.设计计数器的清零电路：计数器需要在一些特定的时刻进行清零操作，以便
重新开始计数。
为此，需要设计清零电路，使计数器的值归零。
6.设计计数器的输出电路：计数器的输出电路将其计数器的值转换成数字形式
或者其他需要的形式，例如LED显示屏、七段数码管等。
7.选取适当的计数器芯片：根据具体需求选择合适的计数器芯片，例如74LS161、
74LS163等，这些芯片可以快速地实现基于上述设计步骤的计数器电路。
需要注意的是，在设计计数器时，应当根据实际情况进行仿真测试，确保其正常工作并满足设计要求。
proteus设计计数器课程设计
proteus设计计数器课程设计一、教学目标本课程旨在通过Proteus设计计数器，让学生掌握计数器的基本原理和设计方法，培养学生的动手能力和创新能力。
具体目标如下：1.了解计数器的基本原理和结构；2.掌握Proteus软件的基本操作；3.掌握计数器的设计方法和步骤。
4.能够运用Proteus软件进行计数器的设计和仿真；5.能够分析并解决计数器设计过程中遇到的问题；6.能够独立完成计数器的设计和制作。
情感态度价值观目标：1.培养学生对电子技术的兴趣和热情；2.培养学生团队合作精神和动手实践能力；3.培养学生创新思维和解决问题的能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.计数器的基本原理和结构；2.Proteus软件的基本操作；3.计数器的设计方法和步骤；4.计数器设计的仿真和测试；5.计数器的制作和调试。
第1周：计数器的基本原理和结构第2周：Proteus软件的基本操作第3周：计数器的设计方法和步骤（1）第4周：计数器的设计方法和步骤（2）第5周：计数器设计的仿真和测试第6周：计数器的制作和调试三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解计数器的基本原理和结构，Proteus软件的基本操作；2.案例分析法：分析典型的计数器设计案例，引导学生掌握设计方法和步骤；3.实验法：让学生亲自动手进行计数器的设计和制作，提高实践能力；4.讨论法：鼓励学生积极参与课堂讨论，培养团队合作精神和创新思维。
四、教学资源本课程所需的教学资源包括：1.教材：《Proteus设计计数器教程》2.参考书：《电子技术基础》、《数字电路设计》3.多媒体资料：教学PPT、视频教程4.实验设备：计算机、Proteus软件、电路实验板、电子元器件等以上教学资源将贯穿整个课程，为学生提供丰富的学习体验。
五、教学评估本课程的教学评估采用多元化评价方式，全面客观地评价学生的学习成果。
评估方式包括：1.平时表现：考察学生的出勤、课堂参与度、提问回答等情况，占总评的20%。
计数器设计实验报告心得
计数器设计实验报告心得计数器作为数字电路中重要的元器件之一，在数字电路的设计中扮演了重要的角色。
在计数器设计实验中，我收获了很多，主要有以下10点：1. 实验前需深入了解使用的器件功能和特性。
在实验前，应该对使用的器件所具有的功能和特性有深入的了解，这样才能更好地完成实验目标。
2. 熟悉计数器的基本原理。
在实验过程中，需要熟悉计数器的基本原理和电路结构，这样才能更好地设计和调试计数器电路。
3. 精细化的实验设计过程。
在实验过程中，需要进行详细的实验设计，不应该简单地按照老师提供的原理图进行实验，而是要有针对性地对电路进行优化和改进。
4. 记录电路的实验过程。
在实验过程中，要记录电路的实验过程和变化情况，比如在调试过程中出现的问题，以及如何解决这些问题。
5. 合理利用实验设备。
在实验过程中，需要合理利用实验设备，比如万用表等工具，以便更准确地调试电路，提高电路的可靠性。
6. 计数器电路的测试方法。
在实验过程中，需要掌握计数器电路的测试方法，如测试频率，测试波形等，以便进行计数器电路的调整和检测。
7. 优化计数器电路。
在实验过程中，应该持续优化计数器电路，以求得更好的计数效果，提高电路可靠性。
8. 学习使用仿真软件。
在实验过程中，可以学习使用仿真软件进行计数器电路的模拟和调试，以便更好地进行电路的设计和调试。
9. 熟练掌握数字电路实验的基本操作技能。
在实验过程中，应该熟练掌握数字电路实验的基本操作技能，如电路连接、测频等等。
10. 团队合作和沟通能力。
在实验过程中，应该学会团队合作和沟通，与同学们协作完成实验，加强对数字电路设计和调试的共同理解。
通过本次计数器设计实验，我不仅加深了对数字电路基础理论的理解和掌握，还学会了更加精细的电路设计和调试技巧，这对我的未来学习和研究都有着非常重要的意义。
单片机计数器设计
单片机计数器的设计可以根据具体的需求进行灵活的选择。
以下是一个简单的单片机计数器的设计：
确定计数范围：根据需求确定计数器的范围，例如0-99或0-999。
选择计数器类型：根据计数范围选择合适的计数器类型，可以是二进制计数器、十进制计数器或BCD码计数器等。
确定计数方式：确定计数的方式，可以是递增计数、递减计数或双向计数等。
确定计数信号源：确定计数信号的来源，可以是外部信号源或内部时钟信号源。
连接计数器到外设：根据需求将计数器的输出连接到外设，例如LED显示器、数码管或继电器等。
编写计数器程序：使用适当的单片机编程语言编写计数器程序，包括计数器的初始化、计数操作和显示操作等。
测试和调试：在硬件连接完成后，对计数器进行测试和调试，确保计数器功能正常。
以上是一个简单的单片机计数器的设计流程，具体的实施可以根据具体的需求和单片机型号进行调整。
同步与异步计数器的设计与分析
同步与异步计数器的设计与分析计数器是数字电路中常用的模块之一，用于计数和记录特定事件发生的次数。
其中，同步计数器和异步计数器是两种常见的设计方法。
本文将对同步与异步计数器的设计原理与分析进行介绍。
一、同步计数器的设计与分析同步计数器是一种基于时钟信号的计数器，它的输入和输出在时钟边沿进行同步。
以下是同步计数器的设计步骤：1. 确定计数器的位数和计数范围：根据实际需求确定所需计数器的位数和计数范围，例如一个4位二进制计数器可以计数0~15。
2. 设计计数器的状态转移表：根据计数器的位数和计数范围，设计计数器的状态转移表。
以4位二进制计数器为例，其状态转移表如下：当前状态(Q) 输入(D) 下一个状态(Q+1)0000 0 00010001 0 00100010 0 00110011 0 0100...1101 0 11101110 0 11111111 0 00003. 实现计数器的状态转移方程：根据状态转移表，可以得到计数器的状态转移方程。
以4位二进制计数器为例，其状态转移方程如下： Q0+ = Q0' + Q1' + Q2' + Q3'Q1+ = Q1' + Q2' + Q3'Q2+ = Q2' + Q3'Q3+ = Q3' + 1其中，Q0~Q3表示当前状态的各个位，Q0+~Q3+表示下一个状态的各个位。
4. 实现计数器的逻辑电路图：根据状态转移方程，可以设计计数器的逻辑电路图。
以4位二进制计数器为例，其逻辑电路图如下： Q0+ = Q0' + Q1' + Q2' + Q3'Q1+ = Q1' + Q2' + Q3'Q2+ = Q2' + Q3'Q3+ = Q3' + 15. 分析同步计数器的特性：对于同步计数器，由于输入和输出在时钟边沿同步，因此具有较低的时序延迟和较高的稳定性。
计数器设计的方法
计数器设计的方法
计数器设计的方法一般包括以下几个步骤：
1. 确定计数器的用途和需求：首先明确计数器的使用目的和功能需求，例如需要计算事件发生的次数、计算时间等。
2. 确定计数器的类型：根据需求确定计数器的类型。
常见的计数器类型包括二进制计数器、十进制计数器、环形计数器等。
3. 确定计数器的位数：根据需求确定计数器的位数。
位数决定了计数器的上限，即最大可计数的个数。
4. 设计计数器的电路：根据确定的计数器类型和位数，设计具体的计数器电路。
计数器的电路设计可以采用数电门电路、触发器等逻辑电路元件进行组合实现。
5. 进行功能测试：完成电路设计后，对计数器进行功能测试。
测试包括输入正确的计数信号并观察计数值的变化，验证计数器是否按照预期工作。
6. 进行性能测试：在功能测试通过后，进行性能测试，测试计数器的精度、稳定性以及计数速度等性能指标。
7. 优化和改进：根据测试结果对计数器进行优化和改进，提高计数器的性能和
可靠性。
8. 进行集成和应用：最后将计数器集成到实际的系统中，并进行应用。
课程设计计数器
课程设计计数器一、教学目标本课程的教学目标是让学生掌握计数器的基本原理和使用方法。
具体包括：1.知识目标：使学生了解计数器的历史、发展和种类，理解计数器的工作原理，掌握计数器的使用方法和操作技巧。
2.技能目标：培养学生能够熟练使用计数器进行基本的数学运算，能够运用计数器解决实际问题。
3.情感态度价值观目标：培养学生对科学的热爱和好奇心，培养学生的动手能力和创新精神，使学生认识到科技对生活的重要性。
二、教学内容本课程的教学内容主要包括：1.计数器的基本原理：使学生了解计数器的工作原理，理解计数器各个部分的功能和作用。
2.计数器的使用方法：教授学生如何使用计数器进行基本的数学运算，如何进行数据输入和输出。
3.计数器的操作技巧：通过实际操作，使学生掌握计数器的操作技巧，能够熟练使用计数器。
4.计数器在实际问题中的应用：通过实例讲解，使学生能够运用计数器解决实际问题。
三、教学方法本课程的教学方法包括：1.讲授法：通过讲解计数器的基本原理和使用方法，使学生掌握相关知识。
2.讨论法：通过分组讨论，使学生交流学习心得，提高学生的动手能力和团队协作能力。
3.实验法：通过实际操作，使学生掌握计数器的使用方法和操作技巧。
四、教学资源本课程的教学资源包括：1.教材：选用权威、实用的教材，为学生提供学习参考。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的多媒体课件，提高学生的学习兴趣。
4.实验设备：准备充足的实验设备，保证每个学生都能动手实践。
五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与度、提问回答等情况，评估学生的学习态度和理解程度。
2.作业：布置适量的作业，评估学生的掌握情况，包括计数器的使用方法和实际问题解决能力。
3.考试：定期进行考试，全面评估学生对计数器知识的理解和运用能力。
评估方式要求客观、公正，能够全面反映学生的学习成果。
通过评估，及时发现学生的问题，进行针对性的辅导。
计数器的设计实验报告
计数器的设计实验报告一、实验目的本次实验的目的是设计并实现一个简单的计数器，通过对计数器的设计和调试，深入理解数字电路的基本原理和逻辑设计方法，掌握计数器的工作原理、功能和应用，提高自己的电路设计和调试能力。
二、实验原理计数器是一种能够对输入脉冲进行计数，并在达到设定计数值时产生输出信号的数字电路。
计数器按照计数方式可以分为加法计数器、减法计数器和可逆计数器；按照计数进制可以分为二进制计数器、十进制计数器和任意进制计数器。
本次实验设计的是一个简单的十进制加法计数器，采用同步时序逻辑电路设计方法。
计数器由触发器、门电路等组成，通过对触发器的时钟信号和输入信号的控制，实现计数功能。
三、实验设备与器材1、数字电路实验箱2、集成电路芯片：74LS160（十进制同步加法计数器）、74LS00（二输入与非门）、74LS04（六反相器）3、示波器4、直流电源5、导线若干四、实验内容与步骤1、设计电路根据实验要求，选择合适的计数器芯片 74LS160，并确定其引脚功能。
设计计数器的清零、置数和计数控制电路，使用与非门和反相器实现。
画出完整的电路原理图。
2、连接电路在数字电路实验箱上，按照电路原理图连接芯片和导线。
仔细检查电路连接是否正确，确保无短路和断路现象。
3、调试电路接通直流电源，观察计数器的初始状态。
输入计数脉冲，用示波器观察计数器的输出波形，检查计数是否正确。
若计数不正确，逐步排查故障，如检查芯片引脚连接、电源电压等，直至计数器正常工作。
4、功能测试测试计数器的清零功能，观察计数器是否能在清零信号作用下回到初始状态。
测试计数器的置数功能，设置不同的预置数，观察计数器是否能按照预置数开始计数。
五、实验结果与分析1、实验结果成功实现了十进制加法计数器的设计，计数器能够在输入脉冲的作用下进行正确计数。
清零和置数功能正常，能够满足实验要求。
2、结果分析通过对计数器输出波形的观察和分析，验证了计数器的工作原理和逻辑功能。
用置0法和置数法设计计数器
用置0法和置数法设计计数器一、引言计数器是数字电路中常见的重要部件，它能够实现计数和计时等功能。
在数字电路设计中，置0法和置数法是两种常用的设计方法。
本文将从原理、特点、设计步骤等方面详细介绍这两种方法的设计过程。
二、置0法设计计数器1. 原理置0法是一种简单易懂的计数器设计方法，其原理是将计数器的输出信号与一个预先设定好的阈值进行比较，当达到阈值时，将输出信号清零重新开始计数。
这种方法适用于需要周期性地进行计数操作的场合。
2. 特点（1）简单易懂：使用置0法可以较为简单地实现计数器功能。
（2）适用范围广：适用于周期性地进行计数操作。
（3）精度有限：由于阈值设定的误差和信号延迟等因素影响，精度有限。
3. 设计步骤（1）确定所需的位数：根据需要进行计数或者定时操作来确定所需位数。
（2）选择触发器类型：根据所需位数选择相应类型的触发器。
（3）确定阈值：根据需要进行周期性操作来确定阈值。
（4）设置门电路：设置门电路以实现周期性计数操作。
（5）连接并测试：将各部分连接起来并进行测试，检查是否能够正常工作。
三、置数法设计计数器1. 原理置数法是一种基于二进制加法的计数器设计方法，其原理是将计数器的输出信号与一个预先设定好的最大值进行比较，当达到最大值时，将输出信号清零重新开始计数。
这种方法适用于需要高精度计数的场合。
2. 特点（1）精度高：由于使用二进制加法实现计数，精度高。
（2）适用范围广：适用于需要高精度计数的场合。
（3）设计复杂度高：由于需要进行二进制加法运算，设计复杂度较高。
3. 设计步骤（1）确定所需的位数：根据需要进行计数或者定时操作来确定所需位数。
（2）选择触发器类型：根据所需位数选择相应类型的触发器。
（3）确定最大值：根据需要进行高精度计数操作来确定最大值。
（4）设置加法电路：设置加法电路以实现二进制加法运算。
（5）连接并测试：将各部分连接起来并进行测试，检查是否能够正常工作。
四、总结置0法和置数法是两种常用的计数器设计方法，它们各有特点和适用范围。
设计计数器的实验报告
设计计数器的实验报告设计计数器的实验报告引言：计数器是数字电路中常见的一个组件，它可以用来记录和显示某个事件的次数或周期。
本实验旨在设计一个简单的二进制计数器，通过实际操作和观察，加深对计数器的原理和实现方式的理解。
一、实验目的本实验的主要目的是掌握计数器的设计原理和实现方法，具体包括以下几点：1. 了解计数器的基本概念和工作原理；2. 学习使用逻辑门和触发器构建计数器电路；3. 实际操作计数器电路并观察其输出结果。
二、实验器材1. 逻辑门集成电路（如与门、或门、非门等）；2. 触发器集成电路（如RS触发器、D触发器等）；3. 连线、电源、示波器等实验器材。
三、实验步骤1. 确定计数器的位数：根据实际需求，选择计数器的位数。
本实验以4位计数器为例。
2. 确定计数器的计数方式：根据实际需求，选择计数器的计数方式。
本实验以二进制计数方式为例。
3. 设计计数器的逻辑电路：根据所选择的位数和计数方式，设计计数器的逻辑电路。
以4位二进制计数器为例，可以使用4个D触发器构建。
将D触发器的时钟输入端串联，将每个D触发器的输出端连接到下一个D触发器的数据输入端，形成一个环形结构。
4. 连接电路并进行实验：按照设计好的逻辑电路连接实验器材，接入电源后，观察计数器的输出结果。
5. 调试和优化：如果计数器的输出结果不符合预期，可以检查电路连接是否正确，逻辑门和触发器是否工作正常，及时调试和优化。
四、实验结果与分析在本实验中，我们设计了一个4位二进制计数器，并成功实现了计数功能。
通过观察计数器的输出结果，可以发现计数器按照二进制方式进行计数，每次计数加1，当计数达到最大值时，会回到初始值重新开始计数。
通过实验可以得出以下结论：1. 计数器的位数决定了其能够表示的最大计数值，位数越多，最大计数值越大；2. 计数器的计数方式决定了其计数规律，二进制计数方式是最常见和简单的计数方式；3. 计数器的设计需要根据实际需求进行选择和优化，可以根据需要增加位数或者改变计数方式。
计数器课程设计
计数器课程设计一、课程目标知识目标：1. 学生能够理解计数器的概念，掌握计数器的基本原理和功能。
2. 学生能够运用计数器进行数值的加减运算，并理解其在数学运算中的重要性。
3. 学生能够运用计数器解决简单的实际问题，如统计物品数量等。
技能目标：1. 学生能够正确操作计数器，熟练进行数值的加减运算。
2. 学生能够运用计数器进行数据的收集和整理，培养数据分析和解决问题的能力。
3. 学生能够通过小组合作，共同完成计数器相关的实践活动，提高团队协作能力。
情感态度价值观目标：1. 学生对计数器产生兴趣，培养积极主动学习数学的态度。
2. 学生在运用计数器解决问题的过程中，培养耐心、细心和自信心。
3. 学生通过计数器课程的学习，认识到数学在生活中的广泛应用，增强对数学学科的价值认同。
课程性质：本课程为数学学科的一节实践活动课，注重培养学生的动手操作能力、数据分析和解决问题的能力。
学生特点：二年级学生具有一定的数学基础，好奇心强，喜欢动手操作，但注意力集中时间较短，需要教师引导和激发兴趣。
教学要求：教师应结合学生的特点，设计生动有趣的教学活动，引导学生主动参与，注重培养学生的实际操作能力和团队合作精神。
在教学过程中，关注学生的个体差异，给予每个学生充分的关注和指导，确保课程目标的达成。
通过本课程的学习，使学生能够将计数器知识与实际生活相结合，提高数学素养。
二、教学内容本节教学内容以《数学》二年级教材中“计数器与数的认识”章节为基础，结合课程目标，组织以下内容：1. 计数器的基本结构：引导学生认识计数器的各个部分，如数位、计数珠等，理解其作用。
2. 计数器的使用方法：教授学生如何使用计数器进行数值的加减运算，掌握运算规则。
3. 数的组成与分解：通过计数器操作，帮助学生理解数的组成和分解，培养学生的数感。
4. 实际问题解决：设计实际问题，如统计物品数量，引导学生运用计数器解决问题，巩固所学知识。
5. 小组合作活动：组织小组活动，让学生共同完成计数器相关的任务，培养团队协作能力。
基于单片机的计数器设计与实现原理
一、概述随着科技的不断发展，单片机技术已经在各个领域得到了广泛的应用。
单片机计数器作为单片机应用的一个重要组成部分，其设计与实现原理受到了广大工程师和技术人员的关注。
本文将探讨基于单片机的计数器设计与实现原理，旨在为相关技术人员提供参考和借鉴。
二、基于单片机的计数器设计原理1. 计数器概述计数器是一种特殊的时序逻辑电路，主要用于实现数据的计数、测量和控制。
在数字系统中，计数器广泛应用于各类仪器仪表、控制系统和通信设备中。
基于单片机的计数器设计原理需要充分理解计数器的工作原理和结构特点，才能设计出符合实际需求的计数器系统。
2. 单片机计数器的工作原理单片机计数器通常由定时器和计数寄存器组成。
定时器负责产生时钟信号，计数寄存器用于存储计数值。
在计数器工作过程中，定时器不断产生时钟信号，计数寄存器根据时钟信号不断进行计数，当达到设定值时触发相应的动作。
单片机计数器的工作原理是通过定时器和计数寄存器的相互配合来实现的。
三、基于单片机的计数器实现原理1. 单片机选择在进行基于单片机的计数器设计时，需要根据实际需求选择适合的单片机型号。
单片机的选择需要考虑计数精度、计数速度、外部接口、功耗等因素，以确保设计的计数器能够满足实际应用需求。
2. 硬件设计基于单片机的计数器硬件设计包括定时器、计数寄存器、外部触发器等部分。
定时器的选取和设计是计数器性能的关键，需要根据实际应用需求选择合适的定时器型号，并设计合理的时钟电路和触发电路。
3. 软件编程基于单片机的计数器实现需要进行相应的软件编程。
在软件编程过程中，需要对定时器和计数寄存器进行初始化配置，并编写相应的中断服务程序。
通过软件编程，可以实现计数器的各种功能，并且提高计数器的灵活性和扩展性。
四、基于单片机的计数器实现案例分析以ATmega328单片机为例，介绍基于单片机的计数器实现案例。
首先对ATmega328单片机的特性和定时器模块进行介绍，然后进行硬件设计，并编写相应的软件程序。
计数器设计原理
计数器设计原理
计数器是数字电路中常见的一种基本逻辑电路，用于实现对输入脉冲信号的计
数和显示。
它可以广泛应用于各种计数、测频、测速、定时、控制等领域。
计数器的设计原理是数字电路中的重要知识点，下面将介绍计数器的设计原理及其实现方法。
首先，计数器是由触发器构成的，触发器是一种能够存储和改变状态的数字电
路元件。
常见的触发器有RS触发器、D触发器、JK触发器和T触发器等。
计数器的设计原理就是利用这些触发器的状态变化来实现计数功能。
其次，计数器可以分为同步计数器和异步计数器两种类型。
同步计数器是由多
个触发器级联组成，各级触发器的时钟输入都来自同一个时钟信号，因此各级触发器的状态变化是同步的，能够实现精确的计数。
而异步计数器则是各级触发器的时钟输入来自上一级触发器的输出，因此各级触发器的状态变化是异步的，计数速度较快，但精度较低。
此外，计数器的设计原理还涉及到计数器的计数模式。
常见的计数模式有二进
制计数、BCD码计数、循环计数和自由计数等。
不同的计数模式适用于不同的应
用场景，设计时需要根据具体需求选择合适的计数模式。
在实际设计中，计数器还需要考虑到触发器的选择、时钟信号的频率、计数器
的位数、计数范围、重置和加载等功能。
这些因素都会影响计数器的性能和稳定性，需要综合考虑进行设计。
综上所述，计数器的设计原理涉及到触发器的应用、同步和异步计数器的选择、计数模式的确定以及各种功能的实现。
在设计计数器时，需要充分理解这些原理，灵活运用，才能设计出性能稳定、功能完善的计数器电路。
希望本文对计数器的设计原理有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1前言 (1)2设计任务及方案论证 (2)2.1设计任务 (2)2.2方案论证 (2)3电路设计原理 (3)3.1设计任务及要求 (3)3.2设计方案 (3)3.3单元模块 (4)3.3.1清零电路的设计 (4)3.3.2光电报警电路的设计 (4)3.3.3脉冲发生器的设计 (5)3.3.40~999计数器的设计 (6)3.3.5译码器的设计 (7)4电路板的制作及电路焊接与调试 (10)4.1电路板的制作 (10)4.2电路的安装 (11)4.3电路测试 (11)5设计总结 (13)参考文献 (14)鸣谢 (15)附录一原理图 (16)1前言计数器是最常用的时序电路之一，它们不仅可用于对脉冲进行计数，还可用于分频、定时、产生节拍脉冲以及其他时序信号。
计数器的种类不胜枚举，按触发器动作分类，可分为同步计数器和异步计数器；按计数数值增减分类，可分为加计数器、减计数器和可逆计数器；按编码分类，可分为二进制计数器、BCD码计数器、循环码计数器。
此外，有时也按计数器的计数容量来区分，例如本设计就是采用十进制计数器74LS160进行设计的。
计数器的容量也称为模，一个计数器的状态数等于其模数。
目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。
只要使用者借助于器件手册的功能表和工作波形图以及引脚的排列，就能正确地运用这些器件设计出自己想要的电路。
2设计任务及方案论证2.1设计任务利用数字集成电路（如：74LS160、161、90、290、390、48等）设计一个电子计数器。
2.2方案论证在设计中采用两个74LS00与非门以及单刀双掷开关等组成脉冲发生电路，此电路不仅能满足按键输入计数方式而且还有去抖功能；计数设计电路中采用74LS160来完成计数功能；通过控制MR、PE、CET、CEP端可实现计数、清零、启动、暂停等功能；而通过74LS48译码器对计数器结果译码并驱动数码管，使数码管显示脉冲发生器产生的脉冲个数，当计数溢出时及计数到999由光电报警电路报警。
综上：该设计不仅能完成设计要求而且精确、经济，所以此设计方案可行。
3电路设计原理3.1设计任务及要求利用数字集成电路（如：74LS160、161、90、290、390、48等）设计一个电子计数器。
1、计数范围000~999；2、设置外部操作开关，控制计数器的直接清零、启动和暂停；3、设计必要的输入整形电路；4、计数输入为按键输入方式；5、计数精度：小于2%；6、当计数溢出时发出光电报警信号。
3.2设计方案数字计时器是由计时电路、译码显示电路、脉冲发生电路和控制电路等几部分组成的，其中控制电路按照设计要求由整形电路、清零电路和光电报警电路组成。
其具体的原理框图如下图所示：图3-1总体电路设计原理图3.3单元模块3.3.1清零电路的设计因为本设计要求设置外部操作开关，控制计数器的直接清零，所以按照设计的要求需设计一个直接清零电路，使之具有不掉电清零功能即在电路正常工作时，按动清零开关，使计数器全部回零。
图3-2清零电路3.3.2光电报警电路的设计计时电路中二极管和电阻组成光电报警电路，电阻在这儿是起限流的的作用避免电流过高烧坏发光二极管，当计数达到满度溢出时二极管发光则达到光电报警效果。
图3-3 光电报警电路3.3.3脉冲发生器的设计电路是为计时电路提供计数脉冲的。
根据设计要求需要必要的整形电路并且计数输入为按键输入方式，考虑到设计的要求，脉冲发生这个电路采用SR 触发器。
SR 触发器不仅可去除键闭合、断开时的电压波动，并且能达到输入整形的效果。
图3-4 脉冲发生器3.3.40~999计数器的设计在本设计中计时电路中的计数器，采用三片同步十进制计数器74LS160来实现000~999的计时。
1、74LS160芯片功能特性描述图3-5 74LS160芯片引脚图0P ~3P ：并行数据输入端； 0Q ~3Q ：数据输出端；CEP 、CET ：计数控制端；MD ：清零端；PE ：同步并行置入控制端。
图3-6计时电路3.3.5译码器的设计1、74LS48芯片功能特性描述图3-774LS48芯片引脚图（1）LT：是为了检查数码管各段是否能正常发光而设置的。
当LT=0时，无论输入A，B，C，D为何种状态，译码器输出均为低电平，若驱动的数码管正常，则显示8。
（2）BI/RBO：控制多位数码显示的灭灯。
当BI=0时，不论LT和输入A，B，C，D为何种状态，译码器输出均为低电平，使共阴极7段数码管熄灭。
（3）RBI：灭零输入，它是为使不希望显示的0熄灭而设定的。
当对每一位A= B =C =D=0时，本应显示0，但是在RBI=0作用下，使译码器输出全1。
其结果和加入灭灯信号的结果一样，将0熄灭。
表3-2 74LS48功能表2、74LS48译码器原理74LS48是BCD-7段数码管译码器/驱动器。
74LS48的功能用于将BCD码转化成数码块中的数字，通过它解码，直接把数字转换为数码管的显示数字。
译码为编码的逆过程，它将编码时赋予代码的含义“翻译”过来，实现译码的逻辑电路称为译码器。
译码器输出与输入代码有唯一的对应关系。
74LS48是输出高电平有效的七段数码管译码器驱动器。
3、七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，有共阴管和共阳管之分。
一个LED 数码管可用来显示一位0～9十进制数和一个小数点。
小型数码管（0.5寸和0.36寸）每段发光二极管的正向压降，随显示光颜色不同略有差别，通常约为2～2.5V，每个发光二极管的点亮电流在5～10mA。
LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。
共阳极就是把所有LED的阳极连接到共同接点com，而每个LED的阴极分别为a、b、c、d、e、f、g 及dp （小数点）；共阴极则是把所有LED 的阴极连接到共同接点com ，而每个LED 的阳极分别为a 、b 、c 、d 、e 、f 、g 及dp 。
本设计则是采用共阴显示数码管。
由于是显示0到999，所以小数点端不需要利用，又由于是高电平驱动，dp 端则接地。
图3-8 共阴连接（“1”电平驱动）图3-9 七段显示数码管B I /R B O图3-10 译码显示电路4电路板的制作及电路焊接与调试4.1电路板的制作电路板的制作步骤如下：（1）首先应剪裁合适的线路板。
线路板的大小应比电路图的大小大10mm 多，以便在钻孔时固定电路板和热转印固定转印纸用胶布粘贴四周时覆盖了布线，但也不要过大，以节约材料。
（2）打印电路图。
将绘制好的电路图用转印纸打印出来，打印时应注意滑的一面向上。
（3）线路板钻孔。
依据电子元件管脚的粗细选择不同的钻针，在使用钻机钻孔时，线路板一定要按稳。
钻孔时把握好钻针下放的距离以便确保能将线路板钻穿。
（4）打磨线路板。
用细砂纸把线路板表面的氧化层打磨掉，以保证在转印电路板时，热转印纸上的碳粉能牢固的印在覆铜板上，打磨好的标准是板面光亮，没有明显污渍。
（5）转印电路板。
把印有电路板的一面贴在覆铜板上，焊盘空对齐后，用胶布把转印纸粘贴牢固在覆铜板上，这时把覆铜板放入热转印机。
转印时不能用力推覆铜板，应让机器自动运作。
一般来说经过2-3次转印，电路板就能很牢固的转印在覆铜板上。
转印完后应检查一下电路板是否转印完整，若有少数没有转印好的地方可以用黑色油性笔修补。
热转印机事先已预热，温度设定在150-170摄氏度，由于温度很高，操作时应注意安全。
（6）腐蚀线路板。
转印完后的电路板就可以腐蚀，等线路板上暴露的铜膜完全被腐蚀掉时，将线路板从腐蚀液中取出清洗干净，这样一块线路板就腐蚀好了。
由于腐蚀液是使用强腐蚀性溶液，操作时一定注意安全，避免溅到皮肤或衣物上。
（7）线路板涂松香。
清洗干净后的铜膜板等水干后，用松香水涂在线路板有线路的一面，为加快松香凝固，我们用热风机加热线路板，只需2-3分钟松香就能凝固。
4.2电路的安装在安装原件前应做好准备工作，将所需的元件和焊接工具准备齐全。
为了美观我们把铜线和所有的原件都焊在同一面。
首先应先焊接过孔。
接着我们把原件引脚插到对应的孔里，进行简单的布局，安装原件应先安装小的原件再安装大的原件，如这次我们装焊的顺序为电阻、电容、发光二极管、按钮开关、集成块、单刀双掷开关。
在插发光二级管时要注意长正短负，反接会使其烧坏。
安装电阻、集成块等原件时为了避免出错，可以先安装完同一型号，再安装另一型号。
焊接前应先加热电烙铁，当电烙铁加热到能熔化焊锡的温度后，电烙铁成45度角，将焊锡置于焊点使熔化，焊接时要使焊点周围都有锡，将其牢牢焊住，防止虚焊，但是上锡时，锡不宜过多，当焊点的焊锡成锥形时最好。
在焊接引脚过多的原件如集成块、数码管时，应先焊对角的两个引脚使其固定，再逐个焊接。
另外，过孔我们用的是铜线连接，在焊接之前先在铜线上涂上助焊锡使其容易焊接。
最后在装集成块时要注意它有方向的，在安装时一定要注意PCB板上的缺口所指方向与器件的缺口所指方向是否一致。
焊接完后对过长的引脚齐根剪去，为了美观在剪引脚时尽量使剩余的引脚长短一致。
4.3电路测试这是我做的第一个综合电路，所以在做这个课程设计时，出现了许多问题，但在同学和老师的帮助下，这些问题都得到了解决。
在电路板初步完成之后，需要进行调试工作，在调试的过程中我们遇到两个问题。
第一个问题是接通外部电源后发现数码管不计数且发光二极管灯亮。
测试电路中脉冲输入端和74LS160的电压发现，U6及76LS160的6脚和8脚有电压，这两端本是接地端应该没有电压，但是检查电路后发现这两个接地端没有连接，最后我们只有用铜线把6脚和8脚连接。
接通外部电源后拨动开关S1数码管开始正常计数。
第二个问题是DS1数码管在显示数字3和5时d段不亮。
数码管只是在显示3和5时d段不亮，而在显示其它数字时都正常，分析原因和测试电路可知，可能是74LS48和数码管的d和e两根线有可能连接，尽管用肉眼看不见两根线相连，但是有些细微是用肉眼看不见的，于是用美工刀在d和e之间划一下让两根线路分开。
接通外部电源后拨动开关S1数码管计数正常。
分析可知在显示数字3和5时，d段和e段亮灭相反，而在显示其它数字时，d段和e段亮灭相同，相反时产生冲突所以d段不亮，相同时情况则相反。
5设计总结通过这次课程设计，我的动手能力有了很大的提高，摆脱了单纯的理论知识学习状态，并且提高了我查阅文献资料、设计手册、设计规范以及PCB制图等其他专业能力水平，而且通过对整体的掌控，以及对细节的处理，都使我的能力得到了锻炼，经验得到了丰富。
同时对于设计中出现的问题能积极的去思考、解决，这些都将对以后的生活和学习有很大的帮助。
