气流分级机及配套设备技术参数
解说精细气流分级机生产线种类和性能大全
随着社会的发展，时代的进步，工业生产领域也发生了重大的改变。
想要工业发展，那么就少不了精细气流分级机生产线，因为天然的沙石并不能满足我们的需求，这时候就需要精细气流分级机生产线来帮助我们把一些山石、矿石来变成我们需要的样子。
不同的气流分级机生产线能满足我们不同的需求。
【精细气流分级机生产线产品介绍】（经欣分子筛分级机图例）精细气流分级是根据不同粒径颗粒在气体（通常采用空气）中受到离心力、重力、惯性力等的作用，产生不同的运动轨迹，从而实现不同粒径颗粒的分级。
气流分级机按其是否具有运动部件可划分为静态分级机和动态分级机。
性能特点:1、分级机结构合理：可根据用户要求同时生产1-6个粒度号的产品。
2、产量大，能耗低。
3、粒度集中：该机采用的立式叶轮进行分级。
稳定的分级技术及密封措施阻止了粗粒的泄漏，使产品无大粒，粒度集中，分级精度高。
4、适用性强：可与磨机（气流磨、机械磨、球磨、雷蒙磨、振动磨等）组合形成闭路或开路组合作业。
5、自动化程度高：各级叶轮分级器采用变频无级调速。
【精细气流分级机生产线发展方向】（经欣气流分级机展示图例）（1）涡流空气分级机逐步占据市场主导地位涡流空气分级机以其结构简单、分级粒径可调及适应面较广等优点，广泛应用于建筑、矿物加工、精细化工、特种陶瓷等工业领域。
（2）大型化和精细化随着超细粉体市场的不断扩充和生产规模的扩大，对大型超细粉碎和精细分级设备的需求将不断增抓在超细粉体加工中，采用大型设备可以降低单位产品能耗，简化工艺和减少占地面积，从而减少单位产品的设备投资和生产成本。
（3）自动化控制工业控制自动化技术正向智能化、网络化和集成化方向发展，气流分级的自动化控制，对于提高生产效率，降低工人的劳动强度，提升粉体加工行业的整体自动化水平及企业的核心竞争力都具有十分重要的意义。
【精细气流分级机生产线主要部件构成】（经欣精细气流分级机图例）气流分级机生产线基本组成：气流分级机主机、喂料系统、旋风收集器、脉冲除尘器、引风机、控制系统、辅助气源系统等组成。

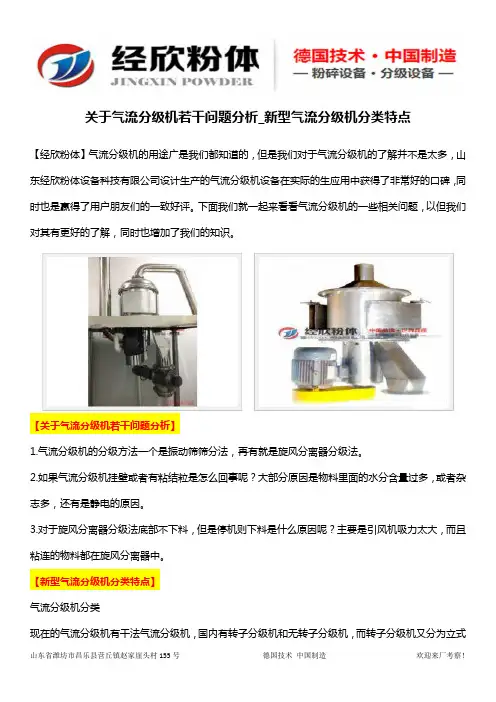

关于气流分级机若干问题分析_新型气流分级机分类特点
关于气流分级机若干问题分析_新型气流分级机分类特点【经欣粉体】气流分级机的用途广是我们都知道的，但是我们对于气流分级机的了解并不是太多，山东经欣粉体设备科技有限公司设计生产的气流分级机设备在实际的生应用中获得了非常好的口碑，同时也是赢得了用户朋友们的一致好评。
下面我们就一起来看看气流分级机的一些相关问题，以但我们对其有更好的了解，同时也增加了我们的知识。
【关于气流分级机若干问题分析】1.气流分级机的分级方法一个是振动筛筛分法，再有就是旋风分离器分级法。
2.如果气流分级机挂壁或者有粘结粒是怎么回事呢？大部分原因是物料里面的水分含量过多，或者杂志多，还有是静电的原因。
3.对于旋风分离器分级法底部不下料，但是停机则下料是什么原因呢？主要是引风机吸力太大，而且粘连的物料都在旋风分离器中。
【新型气流分级机分类特点】气流分级机分类现在的气流分级机有干法气流分级机，国内有转子分级机和无转子分级机，而转子分级机又分为立式分级机与卧式分级机。
下面就来细说说。
首先说一下立式分级。
主要是电机轴、分级轮传动轴是垂直安装的，机型也非常多。
然后再看卧式分级机。
主要是电机轴、分级轮传动轴是水平安装的。
机型也较多。
后是无转子分级机。
主要是有旋风分离器与isc系统静态分级机。
气流分级机特点1.分级效率高，流动性好。
2.在更换品种时十分方便。
3.对于不同的颗粒都可以进行分级。
4.转速较低，可耐磨损，功率配置低。
5.可以多级分级用，对于多个粒度段的同时生产。
6.可以与多种设备串联用。
【气流分级机日常保养】1、主、辅机各润滑点应该常检查润滑情况，及时添加润滑油；2、气流分级机初运行一个月左右，应开机进行检查，发现隐患，及时排除；3、设备在正常运转过程中，如发现有异常声响，强烈震动，电机，机体和轴承部位温升过高，应及时停机检查；4、定期检查分级叶轮、冲击磨锤头和定子耐磨衬板的磨损情况，发现问题，及时更换；锤头应该成套更换，以免偏重引起设备运行不平稳；5、空压机、引风机等附属设备的维护与保养应按其相应使用说明书要求进行。
清选与分级机械详解
按原理清选分级分类
气流清选法 筛选法
重力清选法
精选法 光电分选法 果蔬分级机
（一）气流分选机械
1.气流式清粮装置：按照谷物混合物各组成部 分的空气动力特性的不同进行选别。一般用物 料的飘浮速度Vp来表示。
P
物料的飘浮速度 Vp—— 将物 体置于垂直向上的气流场内， 当气流对物体的作用力 P 等 于该物体的重力mg而使该物 体处于相对静止的悬浮状态 时气流所具有的速度（有时 也称为临界速度）。
图4. 4 三辊分级原理图
三辊式果蔬分级机的工作原理
链带在链轮的驱动下连续运行，同时各辊轴因两 侧的滚轮与滑道间的摩擦作用而连续自转。果蔬通过 进料斗送上辊轴链带，小于菱形孔的果蔬直接穿过而 落入集料斗内。较大的果蔬由理料滚筒整理成单层， 果蔬进入因升降辊处于低位而在菱形孔处形成的凹坑 ，随后被连续移至分级工作段，此段内的升降滑道呈 倾斜状，使得升降辊逐渐上升，所形成的菱形孔逐渐 变大。各孔处的果蔬在辊轴摩擦作用下不断滚动而调 整与菱形孔间的位置关系，当某方向尺寸小于当时菱 形孔尺寸时，即穿过菱形孔落到下面横向输送带的由 隔板分割的相应位置上，并被输送带送出。大于孔的 果蔬继续随链带前移，在升降辊处于高位时仍不能穿 过菱形孔的果蔬将从末端排出。
光束遮断式果蔬分级机
原理如图所示。有两对由L和R构成的光 电单元，平等横装在输送带上方，两者相 距d(d由分级尺寸决定)。随输送带经过分 级区域的果实，若经过的果实尺寸大于d， 则会同时将两条光束遮挡,这时， 光电元件可发信号给控制系统，使分级执行机构(如推板或 喷嘴)工作，将果实从横向排出输送带，分级得到尺寸大于d 值的果实。 如果要将果实分成n级，则需要沿输送带前进方向设n组 双光束检测单元。并且大尺寸的单元在前，小尺寸的单元在 后。这种分级机适用于单方向尺寸分级。
气流分选机使用说明
气流分选机使用说明气流分选机是一种常用于工业和农业领域的设备，用于根据物料的密度和形状，通过气流的作用将物料分离成不同的组分。
下面是气流分选机的使用说明。
1. 设备安装：选择一个平稳的地面位置来安装气流分选机。
确保设备与电源连接正常，并遵循制造商提供的安装指南。
在安装之前，务必检查设备是否有任何损坏或缺陷，并进行必要的维护和修复。
2. 物料准备：在使用气流分选机之前，要将待分选的物料进行充分准备。
确保物料干燥、清洁，并去除其中的杂质。
根据物料的特性和要求，可以进行筛分、破碎、烘干等预处理步骤。
3. 调整设备参数：根据待分选物料的特性，调整气流分选机的参数。
主要参数包括进料速度、气流速度、斜度角度等。
根据物料的密度和形状，可以逐步调整这些参数，以获得最佳的分选效果。
4. 开启设备：在调整好设备参数后，可以将气流分选机开启。
根据设备背后的操作面板，打开电源并按照标识打开各种控制开关。
确保设备处于正常运行状态，并根据需要调整进料速率和气流强度。
5. 观察和调整：在设备运行期间，应不断观察分选效果，并根据需要进行调整。
观察分选出来的不同组分的颜色、形状和纯度等特征，以判断分选是否达到预期效果。
根据观察结果，可以随时调整设备参数，以获得更好的分选效果。
6. 停止设备：当分选作业完成后，应及时停止设备的运行。
关闭气流分选机的电源和其他控制开关，并进行设备的清洁和维护工作。
清除设备内的物料残渣和杂质，保持设备的整洁和良好的工作状态。
总结：气流分选机是一种可靠、高效的物料分选设备。
通过正确使用和调整设备参数，可以实现对物料的精确分选。
使用时请确保安装正确，物料准备充分，同时要进行观察和调整，以获得最佳的分选效果。
请遵循使用说明和相关操作指南，确保设备的安全和可靠性。
分级机型号参数
分级机型号参数分级机的型号参数根据不同的机型有所不同，以下是部分分级机型号的技术参数：1. FL/ITC系列气流分级机：FL200型：处理量20\~200kg/h，产品粒径5\~150um，分级效率60\~90%。
FL300型：处理量200\~1000kg/h，产品粒径6\~150um，分级效率60\~90%。
FL450型：处理量1000\~3000kg/h，产品粒径8\~150um，分级效率60\~90%。
FL550型：处理量3000\~5000kg/h，产品粒径10\~150um，分级效率60\~90%。
ITC-4型：处理量8000\~15000kg/h，产品粒径10\~150um，分级效率60\~90%。
ITC-5型：处理量15000\~20000kg/h，产品粒径15\~150um，分级效率60\~90%。
ITC-6型：处理量20000\~30000kg/h，产品粒径20\~150um，分级效率60\~90%。
2. FG系列螺旋分级机：FG-3型：螺旋直径300mm，螺旋转速12\~30r/min。
按返砂量来算，每小时的处理量为80\~150吨；按溢流量来算，每小时的处理量为20吨。
总重为7吨。
FG-5型：螺旋直径500mm，螺旋转速8\~/min。
按返砂量来算，每小时的处理量为135\~210吨；按溢流量来算，每小时的处理量为32吨。
总重为吨。
FG-7型：螺旋直径700mm，螺旋转速6\~10r/min。
按返砂量来算，每小时的处理量为340\~570吨；按溢流量来算，每小时的处理量为65吨。
总重为吨。
以上内容仅供参考，如需更多信息，建议访问相关厂商官网或咨询专业人士。

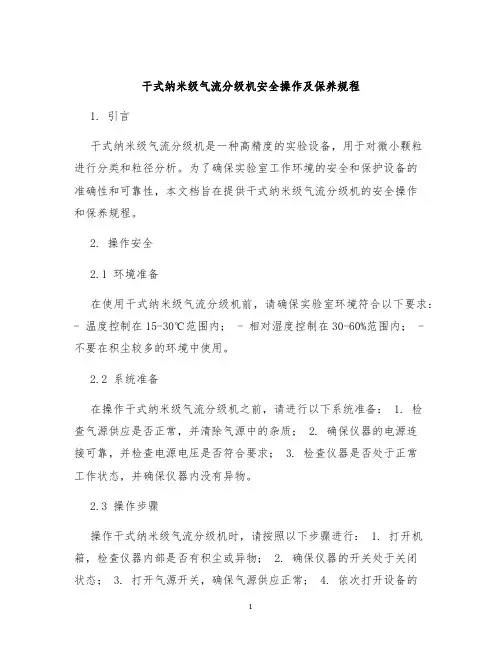

干式纳米级气流分级机安全操作及保养规程
干式纳米级气流分级机安全操作及保养规程1. 引言干式纳米级气流分级机是一种高精度的实验设备，用于对微小颗粒进行分类和粒径分析。
为了确保实验室工作环境的安全和保护设备的准确性和可靠性，本文档旨在提供干式纳米级气流分级机的安全操作和保养规程。
2. 操作安全2.1 环境准备在使用干式纳米级气流分级机前，请确保实验室环境符合以下要求：- 温度控制在15-30℃范围内； - 相对湿度控制在30-60%范围内； - 不要在积尘较多的环境中使用。
2.2 系统准备在操作干式纳米级气流分级机之前，请进行以下系统准备： 1. 检查气源供应是否正常，并清除气源中的杂质； 2. 确保仪器的电源连接可靠，并检查电源电压是否符合要求； 3. 检查仪器是否处于正常工作状态，并确保仪器内没有异物。
2.3 操作步骤操作干式纳米级气流分级机时，请按照以下步骤进行： 1. 打开机箱，检查仪器内部是否有积尘或异物； 2. 确保仪器的开关处于关闭状态； 3. 打开气源开关，确保气源供应正常； 4. 依次打开设备的电源开关和操作面板的电源开关； 5. 按照设备的操作手册，设置合适的参数，并启动仪器； 6. 在操作过程中，注意观察仪器的运行状态，并及时处理异常情况； 7. 操作完成后，先关闭仪器的电源开关和操作面板的电源开关，再关闭气源开关。
3. 保养规程3.1 日常保养为了确保干式纳米级气流分级机的正常运行，日常保养至关重要。
以下是日常保养的具体要求： 1. 每天使用前，检查仪器内部是否有积尘或异物，并进行清洁； 2. 定期清洁设备的工作台面、控制面板以及机箱外部； 3. 定期检查设备的螺丝、接口等是否松动，并进行紧固。
3.2 维护保养除了日常保养外，干式纳米级气流分级机还需要定期进行维护保养。
以下是维护保养的具体要求： 1. 每季度对设备进行全面的维护保养，包括清洁过滤器、润滑关键部件等； 2. 定期检查设备的气压、温度、湿度等参数是否正常，并进行调整； 3. 定期检查设备的传感器、电源和控制系统是否正常，并进行维修或更换； 4. 根据设备的使用情况，及时更换磨损的零部件。
气流分级机设计
气流分级机设计一、气流分级机工作原理气流分级机是利用气流的作用将物料进行分级分离的设备。
其基本工作原理是通过气流的速度和方向的改变，使得颗粒在气流中发生相对运动，并最终在气流的作用下分级分离。
气流分级机主要包括气流产生装置、物料供给装置、分级装置、收尘装置和控制系统等部分。
气流产生装置一般包括风机和气管道等组成。
风机产生的气流通过气管道输送到分级装置中，气流的速度和方向可以通过风机的调节或气管道的设计来实现。
物料供给装置将物料送入气流中，使物料与气流混合形成悬浮状态，而后在气流的作用下进行分级。
收尘装置主要用于收集气流中的颗粒物质，防止颗粒物质对环境造成污染。
控制系统则对气流分级机的整个工作过程进行调节和控制，确保分级效果达到要求。
二、气流分级机设计要求1. 分级精度高：气流分级机的主要任务是对颗粒物料进行分级分离，因此对分级精度要求较高。
分级精度的要求主要取决于物料的性质和使用要求，一般分级机的分级粒度可以达到数十至数百微米。
2. 处理能力大：气流分级机的处理能力是指单位时间内处理的颗粒物料的量。
处理能力的大小直接影响到设备的生产效率和经济性能。
处理能力的大小受到多种因素的影响，包括气流速度、颗粒物料的特性、分级机的设计参数等。
3. 能耗低：气流分级机在工作时需要不断消耗能量，因此对能耗的控制是设计的重要侧重点之一。
降低能耗可以通过改进气流产生装置、减小阻力、提高传热效率等方式来实现。
4. 结构紧凑：气流分级机通常需要安装在生产线上，因此对设备的尺寸和占地面积有一定的要求。
紧凑的设计可以最大限度地减小设备的占地面积，提高生产线的利用率。
5. 运行稳定：气流分级机在工作时需要保持稳定的气流速度和分级效果，因此对设备的稳定性有较高的要求。
稳定的运行状态可以通过选择合适的材料、采用优化的结构设计和加强控制系统等方式来实现。
三、气流分级机设计的关键技术1. 气流分级机分级原理的选择：气流分级机的分级原理一般分为离心分级、惯性分级和离心-惯性联合分级等几种。
涡轮式气流分级机的分级原理及分级粒径
涡轮式气流分级机的分级原理及分级粒径下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、分级原理。
涡轮式气流分级机是一种常用的颗粒物料分级设备，其分级原理主要基于气流对颗粒的运动和分离作用。
超细磨粉机之气流分级机选型指导
气流分级机的选型是很多需求气流分级机厂家面临的第一个难题。
气流分级机是干法分选设备，主要适用于80目以细的粉末实现指定粒度的粗细分离、杂质剔除，山东经欣粉体设备科技有限公司通过对国内外的气流分级机有充分的认识和掌握，现针对各种气流分级机的区别、选型做个简要说明。
在生产过程中选用的粉碎机要求生产的产品粒度分布在一定的范围内，而事实上粉碎机产出的产品粒度分布要比所要求的粒度范围更广泛，大多数难以满足要求。
故在粉碎过程中，分级是提高超细粉碎效率和生产出满足细度及其级配要求的微细粉产品至关重要的环节之一。
（气流分级机-图例）所谓分级就是根据生产工艺的要求，把粉碎产品按某种粒度大小或不同种类颗粒进行分选的操作过程。
分级的方式有两种：用筛子筛分和在流体中进行分级。
筛子筛分代表产品主要有直线筛、圆振筛等筛分机。
气流筛分代表产品有重力式分级机、粗级分级机、离心式分级机(又称离心式选粉机)、旋风式分级机、O-sepa分级机、喷射涡旋式分级机、强制涡流分级机。
气流分级的工作原理：气流分级生产线主要由气流分级机主机、旋风分离器、脉冲除尘器、高压引风机、电控柜等组成。
气流分级主机主要由二次风、三次风及叶轮、传动系统等组成。
生产线工作时，物料在引风机引力的作用下由分级机的入料管进入。
在分级机内部空气与物料充分混合，在分级机的下筒体三次风及分散锥的作用下，气固两相流被充分分散。
（气流分级机-上端图例）气固两相流上升至分级区时，每个单独的颗粒既受到分级轮旋转产生的离心力，又受到引风机引力产生的向心力。
当颗粒受到的离心力大于向心力时，分级径以上的粗粒子被甩到筒体内壁，失速后沿筒内壁下落至二次风淘洗区。
空气在引风机引力作用下，穿过均匀分布在锥体上的二次进风口进入淘洗区，并对粗细混合粉进行风筛式的淘洗作用。
这样，混杂或粘附于粗料中的细颗粒被分离干净，回流到分级区，粗颗粒由卸料装置排出分级机。
符合粒度要求的细颗粒随气流进入旋风收集器、脉冲除尘器被收集下来，净化后的气体通过引风机排风口被排放到大气中。
