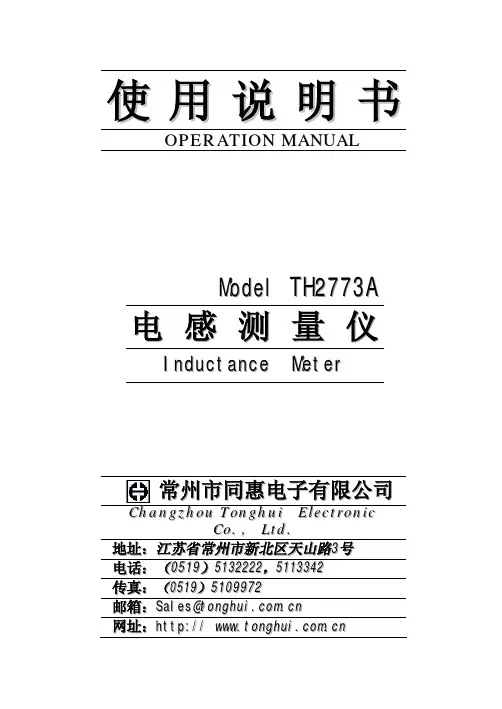

同惠 THH2773AAA 电感测量仪 用户手册说明书
使用说明书O P E R A T I O N M A N U A LC C h h a a n n g g z z h h o o u u T T o o n n g g h h u u i i E E l l e e c c t t r r o o n n i i c cC o . , L t d .地址址：：江江苏苏省省常常州州市市新新北北区区天天山山路路33号号 电话话：：（（00551199））5132222，5113342 传真真：：（0519）55110099997722 邮箱箱：：S S a a l l e e s s @@t t o o n n g g h h u u i i ..c c o o m m ..c c n n 网址址：：h h t tt t p p :://// w w w w w w ..t t o o n n g g h h u u i i ..c c o o m m ..c c n n目录第一章概述 (1)1.1 引言 (1)1.2 主要技术指标 (1)1.3 主要功能 (2)1.4 仪器前后面板说明 (2)第二章仪器操作及说明 (5)2.1 注意事项 (5)2.2 操作步骤 (5)2.2.1 电源 (5)2.2.2 连接被测电感 (5)2.2.3 显示 (5)2.2.4 分选功能 (6)2.2.5 短路清零功能 (8)第三章维护及修理 (9)3.1 用户维修 (9)第四章成套及保修 (12)4.1 成套 (12)4.2 保修 (12)第一章概述1.1 引言TH2773A型电感测量仪是一种易操作、智能化的电感参数测量仪器，它运用先进的测量原理，其优越的功能设计使操作过程最简化，仪器价格低廉，测试速度快（可达８次／秒）,能在不同测试频率下对不同范围的电感进行测试，为广大使用单位的电感器进货检验和生产线快速分选提供了最佳选择。
仪器突出了其简单实用的分选功能,这种功能的参数设置简便易行,结果指示直观,同时可以选择讯响信号以供辨别。
HTCI-V全自动电容电流测试仪测量原理及步骤
HTCI-V 全自动电容电流测试仪HTCI-V 全自动电容电流测试仪测量原理及步骤四、测量原理采用中性点外加电容法测量原理（在电网无补偿的条件下进行）。
1.测量原理接线中性点外加电容法简便常用,其测量接线如图2所示。
C1、C2、C3为三相对地电容，由于C1≠C2≠C3，故中性点对地必有一个不对称电压UHC 存在。
若将一个电容C0的电容一端接地，另一端接于中性点，则按等效发电机原理有图2的等效电路，据此，得被测网络的电容：μF 000=-=∑U U U C C HC x ；………………(1) （1）式中： C 0——外加电容，µF；U HC ——不对称电压，V ；U 0——位移电压（电容器上的端电压），V ；∑++=321C C C C x ——被测电容，µF；电容电流 ∑=A U C I x ,C ϕω (2)I c ——被测网络的电容电流，A ；ϕU ——电网额定相电压，V ；ω——为角频率（ω=3142=⋅f π）。
HTCI-V全自动电容电流测试仪图2中性点外加电容法测量接线图图3 中性点接CO后的等效电路图2.测量步骤不对称电压(中性点电压)U HC测量，用仪器附件箱中的分压器测量，具体操作步骤如下：1）先将分压器测试线的红色插棒插入测试端，黑色插棒及接地线插入接地端，测试线的另一端接万用表。
2）确定接线无误后，将此测量装置的尖端触碰系统中性点，万用表的读数乘以100就是中性点的实际电压，此装置的最高耐压为22KV。
3）测量完并确认中性点电压低于300V的情况下，将测试线的红、黑插棒及接地线拔掉，并将专用高压电缆线一端插入本装置的“高压电缆端”，另一端插入仪器面板的“中性点”插孔。
五、测量准备测量配网电容电流前,必须检查消弧线圈是否全部退出运行。
只有消弧线圈全部退出运行，才可以运用HTCI-V全自动电容电流测试仪进行准确测量电容电流。
六、从中性点测量电容电流1. 测量接线在图6中，Tr为变压器35KV侧绕组，或是10KV系统的接地变；O为变压器中性点；Ca、Cb、Cc分别为三相对地电容。

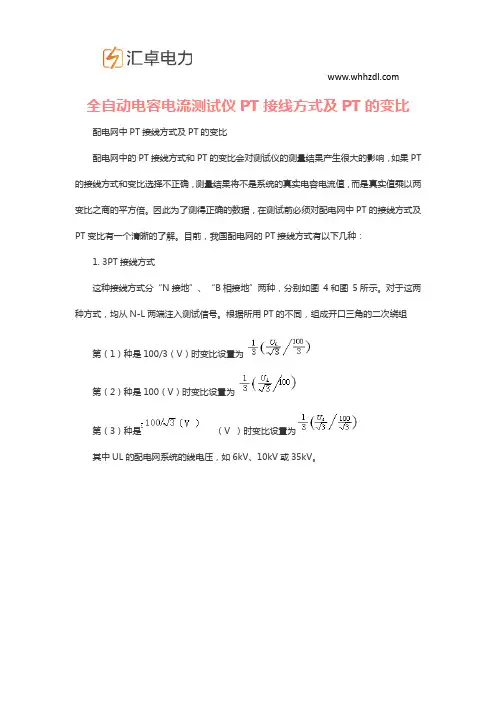

全自动电容电流测试仪PT接线方式及PT的变比
全自动电容电流测试仪PT接线方式及PT的变比配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT 的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。
因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。
目前，我国配电网的PT接线方式有以下几种：1. 3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图4和图5所示。
对于这两种方式，均从N-L两端注入测试信号。
根据所用PT的不同，组成开口三角的二次绕组第（1）种是100/3（V）时变比设置为第（2）种是100（V）时变比设置为第（3）种是（V ）时变比设置为其中UL的配电网系统的线电压，如6kV、10kV或35kV。
图4 N接地方式图 5 B相接地方式图4、图5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。
这时，为了使用 HTCI-H型配网电容电流测试仪进行容性电流的测量，必须将运行方式转换为图4或图5所示的运行方式。
常见的采用3PT接线方式的配网其运行方式如图6所示：图6 常见的采用3PT接线方式的配网运行方式这时，使用“电容电流测试仪”测量配网电容电流前必须完成以下操作：⑴检查测量用的PT高压侧中性点是否安装高阻消谐器，如有，将其短接。
从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。
而无需关心系统内的其他PT的情况。
⑵如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。
⑶检查消弧线圈是否全部退出运行。
在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。
全自动电容电流测试仪使用方法
全自动电容电流测试仪使用方法全自动电容电流测试仪使用方法1. 首先将仪器可靠接地。
2. 按图12接线，将测试仪的电流输出端与PT开口三角端连接，对于4PT接线方式的系统，则将仪器的电流输出端与图4或图5中所示的N-L端相连即可。
图12 测量接线图3. 接通电源后，面板上绿色发光二极管点亮，仪器进入图13 开机界面。
图15 设置PT变比界面2旋转鼠标，将光标移至设置位置，再按确认键进入图14、图15设置菜单。
根据菜单选项，按确定选取正确的PT变比。
◆保存设置变比值◆开始测量开始测量前，将测量输入开关拨向通，旋转鼠标选中测量，在光标处于图2主画面测量位置时，按确认键，，仪器开始进入自动测量状态，屏幕显示图16测量扫频自动扫频测量，请等待45秒···。
此过程持续约45秒左右。
测量完成后，仪器会将测试结果显示在屏幕中间，如图17 测量结果显示。
图16 测量扫频过程图17 测量结果显示旋转鼠标后会在屏幕下方显示下图：图18 存入测量数据 选择测试，进入抗干扰测量状态。
选择存入，进入存储测量数据状态。
选择打印，仪器自动打印本次测量结果；选中退出，进入下一画面，此画面为储存画面：图19 存入数据图20 清除数据记录退出选中退出，进入清除测试记录。
加1 选中加1，将本次测量结果存入第2组，本仪器共能储存256组记录。
减1 选中减1，将本次测量。
结果存入第255组。
确认按确认后将数据存入第1组。
进入主画面，旋转鼠标选中查询，按确认键进入查询菜单。
图21 查询测量记录退出选中退出，仪器反回主画面。
加1 选中加1，将查询第2组记录。
减1 选中减1，将查询第255组记录，本仪器共能存储256组记录确认选中确认，将查询第1组记录。
全自动电容电感测试仪的技术指标
全自动电容电感测试仪的技术指标概述全自动电容电感测试仪是一种能够自动完成电容和电感测试的仪器设备。
在各种电子制造工作中，测试电容和电感是十分重要的一个环节，因为只有准确地测试电容和电感才能保证电子制品的正确性和稳定性。
而全自动电容电感测试仪就是一种能够自动完成这项任务的仪器设备。
技术指标测试参数全自动电容电感测试仪具有以下测试参数：•测量范围：100pF-100uF(电容)、100nH-100mH(电感)•测量精度：0.1%•测量速度：3s/件•工作频率：1kHz仪器规格全自动电容电感测试仪的规格如下：•仪器尺寸：500mm×400mm×120mm（长×宽×高）•仪器重量：约10kg•电源：220V AC，50Hz/60Hz•功率：约100VA其他特性此外，全自动电容电感测试仪还具有以下特性：1.自动测试功能：全自动电容电感测试仪可以自动完成电容和电感的测试，大大提高了工作效率和准确性。
2.仪器自校准功能：全自动电容电感测试仪可以自动进行仪器自校准，保证测试结果的精度和准确性。
3.外部电脑控制功能：全自动电容电感测试仪可以通过外部电脑进行控制，实现大规模测试。
4.轻巧便携：全自动电容电感测试仪重量轻巧，易于携带，方便在工作现场使用。
5.易于操作：全自动电容电感测试仪操作简便，需要较短的培训时间即可熟练操作。
应用领域全自动电容电感测试仪主要应用于以下领域：1.电子制造业：电子制品的检测和测试是电子制造业不可或缺的一环，而全自动电容电感测试仪可以为电子制品的质量保证提供有力的技术支持。
2.电气工程：在电气工程中，需要对电感和电容进行测试，以保证各种电气设备的正常运行，而全自动电容电感测试仪可以为电气工程提供快速、准确的测试手段。
3.科研领域：科研人员经常需要对电容和电感进行测试以支持其研究工作，而全自动电容电感测试仪可以为科研领域提供快速、准确的测试数据。
结论全自动电容电感测试仪是一种十分实用的测试仪器，它具有快速、准确、自动化的特点，可以为电子制造业、电气工程和科研领域提供有力的技术支持。
