断口失效分析实验报告
金属--断裂与失效分析报告刘尚慈
金属--断裂与失效分析报告刘尚慈金属断裂与失效分析（尚慈编）第一章概述失效：机械装备或机械零件丧失其规定功能的现象。
失效类型：表面损伤、断裂、变形、材质变化失效等。
第二章金属断裂失效分析的基本思路§2—1 断裂失效分析的基本程序一、现场调查二、残骸分析三、实验研究（一）零件结构、制作工艺及受力状况的分析（二）无损检测（三）材质分析，包括成分、性能和微观组织结构分析（四）断口分析（五）断裂力学分析以线弹性理学为基础，分析裂纹前沿附近的受力状态，以应力强度因子K作为应力场的主要参量。
K I＝Yσ（πα）1/2脆性断裂时，裂纹不发生失稳扩展的条件：K I＜K IC对一定尺寸裂纹，其失稳的“临界应力”为：σc＝K IC / Y（πα）1/2应力不变，裂纹失稳的“临界裂纹尺寸”为：αc＝（K IC / Yσ）2/π中低强度材料，当断裂前发生大围屈服时，按弹塑性断裂力学提出的裂纹顶端开位移[COD（δ）]作为材料的断裂韧性参量，当工作应力小于屈服极限时：δ＝（8σsα/πE）ln sec(πσ/2σs)不发生断裂的条件为：δ＜δC（临界开位移）J积分判据：对一定材料在大围屈服的情况下，裂纹尖端应力应变场强度由形变功差率J来描述。
开型裂纹不断裂的判据为：J＜J ICK IC——断裂韧性；K ISCC——应力腐蚀门槛值（六）模拟试验四、综合分析分析报告的涵：①失效零部件的描述；②失效零部件的服役条件；③失效前的使用记录；④零部件的制造及处理工艺；⑤零件的力学分析；⑥材料质量的评价；⑦失效的主要原因及其影响因素；⑧预防措施及改进建议等。
五、回访与促进建议的贯彻§2—2 实效分析的基本思路一、强度分析思路二、断裂失效的统计分析三、断裂失效分析的故障树技术第三章金属的裂纹§3—1 裂纹的形态与分类裂纹：两侧凹凸不平，偶合自然。
裂纹经变形后，局部磨钝是偶合特征不明显；在氧化或腐蚀环境下，裂缝的两侧耦合特征也可能降低。
螺栓断口失效分析
1、解理断裂（大多数情况下为脆性断裂）2、剪切断裂1、静载断裂（拉伸断裂、扭转断裂）2、冲击断裂3、疲劳断裂1、低温冷脆断裂2、静载延滞断裂（静载断裂）3、应力腐蚀断裂4、氢脆断裂断口微观形貌（图3/4/5/6），断口呈脆性特征，表面微观形貌为冰糖状沿晶断裂，芯部为沿晶+准解理断裂，在断裂的晶面上有细小的发纹状形貌。
结论：零件为沿晶断裂的脆性断口。
断口呈脆性特征，表面微观形貌沿晶断裂，芯部为准解理断裂；终断区（图4）微观为丝状韧窝形貌，为最终撕裂区结论：断口为脆性断裂宏观断口无缩颈现象且微观组织多处存在剪切韧窝形貌，为剪切过载断裂断口。
综上分析：零件为氢脆导致的断裂，氢进入钢后常沿晶界处聚集，导致晶界催化，形成沿晶裂纹并扩展，导致断面承载能力较弱，最终超过其承载极限导致断裂典型氢脆断口的宏观形貌如右图所示：氢脆又称氢致断裂失效是由于氢渗入金属内部导致损伤，从而使金属零件在低于材料屈服极限的静应力持续作用下导致的失效。
氢脆多发生于螺纹牙底或头部与杆部过渡位置等应力集中处。
断口附近无明显塑性变形，断口平齐，结构粗糙，氢脆断裂区呈结晶颗粒状，一般可见放射棱线。
色泽亮灰，断面干净，无腐蚀产物。
应力腐蚀也属于静载延滞断裂，其断口宏观形貌与一般的脆性断口相似，断口平齐而光亮，且与正应力相垂直，断口上常有人字纹或放射花样。
裂纹源区、扩展区通常色泽暗灰，伴有腐蚀产物或点蚀坑，离裂纹源区越近，腐蚀产物越多。
应力腐蚀断面最显著宏观形貌特征是裂纹源表面存在腐蚀介质成分贝纹线是疲劳断口最突出的宏观形貌特征，是鉴别疲劳断口的重要宏观依据。
如果在宏观上观察到贝壳状条纹时，在微观上观察到疲劳辉纹，可以判别这个断口属于疲劳断口。
断口失效分析实验报告
表1 所观察金属断口的宏观形貌特征表2 所观察金属断口的微观形貌特征图1 D1断口样品宏观图像图2 D2断口样品宏观图像图3 D3断口样品宏观图像图4 D3断口样品宏观图像（3）复制所观察的各断口各区域的微观形貌图；指出其微观特征。
图5 D1断口样品纤维区特征：图5显示了D1断口中心部位纤维区即本断口的裂纹源的显微形貌：由等轴韧窝组成，大多数韧窝较小、较浅，此区域属韧性断裂。
图6 D1断口样品放射区特征：图6中左图显示了放射区放射状的韧窝台阶；右图显示了放射区的显微形貌：由大量较大的剪切韧窝与滑移平直区、撕裂棱等混合组成。
此区域属韧性断裂。
图7 D1断口样品剪切唇区特征：图7中左图显示了D1样品剪切唇区的显微形貌：非等轴、较浅的剪切韧窝。
右图显示了大韧窝底部的显微形貌：带有涟波纹的滑移区。
此区域属韧性断裂。
图8 D2断口样品结晶区特征：图8显示了D2样品中心部分结晶区的显微形貌，其显现出平直的晶粒外形，晶界面上有大量细小的韧窝或有细长的裂纹。
此区域属沿晶断裂、脆性断裂。
图9 D2断口样品解理区特征：图9显示了D2样品边缘部分解理区的显微形貌：由平齐的解理面以及解理台阶、河流花样等组成。
此区域属穿晶断裂、脆性断裂。
图10 D3断口样品裂纹源区特征：图10显示了D3样品裂纹源的形貌：最下部为V形缺口处的连波纹；左图次下部（右图中部）为裂纹源区；左图上部为裂纹扩展区。
图11 D3断口样品纤维区特征：图11显示了D3样品纤维区的形貌：由小、多的撕裂韧窝组成，韧窝成行排列，每排韧窝的排列方向与裂纹扩展方向一致。
此区域细小韧窝居多，属脆性断裂。
图12 D3断口样品放射区放射花样特征：图12显示了D3样品放射区放射花样形貌。
放射花样与裂纹扩展方向一致。
图13 D3断口样品放射区显微形貌特征：图13显示了D3样品放射区的显微形貌：由舌状花样、河流花样、解理台阶、滑移平直区及撕裂棱等混合组成，此区域属脆性断裂。
图14 D3断口样品剪切唇区特征：图14显示了D3样品剪切唇区的显微形貌：由平而浅、倾斜的滑移韧窝、撕裂棱等组成。
断裂分析报告

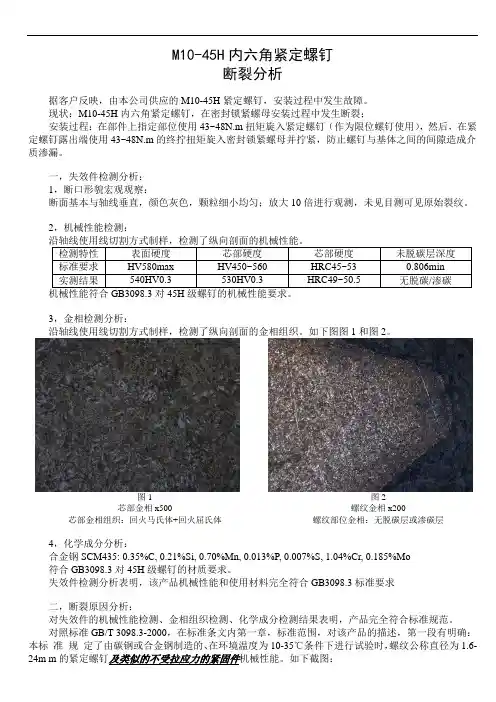

M10-45H内六角紧定螺钉断裂分析据客户反映，由本公司供应的M10-45H紧定螺钉，安装过程中发生故障。
现状：M10-45H内六角紧定螺钉，在密封锁紧螺母安装过程中发生断裂；安装过程：在部件上指定部位使用43~48N.m扭矩旋入紧定螺钉（作为限位螺钉使用），然后，在紧定螺钉露出端使用43~48N.m的终拧扭矩旋入密封锁紧螺母并拧紧，防止螺钉与基体之间的间隙造成介质渗漏。
一，失效件检测分析：1，断口形貌宏观观察：断面基本与轴线垂直，颜色灰色，颗粒细小均匀；放大10倍进行观测，未见目测可见原始裂纹。
2，机械性能检测：沿轴线使用线切割方式制样，检测了纵向剖面的机械性能。
检测特性表面硬度芯部硬度芯部硬度未脱碳层深度标准要求HV580max HV450~560 HRC45~53 0.806min实测结果540HV0.3 530HV0.3 HRC49~50.5 无脱碳/渗碳机械性能符合GB3098.3对45H级螺钉的机械性能要求。
3，金相检测分析：沿轴线使用线切割方式制样，检测了纵向剖面的金相组织。
如下图图1和图2。
图1芯部金相x500芯部金相组织：回火马氏体+回火屈氏体图2螺纹金相x200螺纹部位金相：无脱碳层或渗碳层4，化学成分分析：合金钢SCM435: 0.35%C, 0.21%Si, 0.70%Mn, 0.013%P, 0.007%S, 1.04%Cr, 0.185%Mo符合GB3098.3对45H级螺钉的材质要求。
失效件检测分析表明，该产品机械性能和使用材料完全符合GB3098.3标准要求二，断裂原因分析：对失效件的机械性能检测、金相组织检测、化学成分检测结果表明，产品完全符合标准规范。
对照标准GB/T 3098.3-2000，在标准条文内第一章，标准范围，对该产品的描述，第一段有明确：本标准规定了由碳钢或合金钢制造的、在环境温度为10-35℃条件下进行试验时，螺纹公称直径为1.6- 24m m的紧定螺钉及类似的不受拉应力的紧固件机械性能。
焊接失效分析报告
焊接失效分析报告1. 引言焊接是一种常用的连接金属的方法，但在实际应用中，焊接接头可能会发生失效。
焊接失效可能会导致结构强度降低、漏气、裂纹等问题，给工程项目带来严重的安全隐患。
本报告旨在对焊接失效进行分析，并提出相应的解决方案。
2. 焊接失效类型根据焊接接头失效的特征和原因，我们可以将焊接失效分为以下几种类型：2.1 强度失效强度失效是指焊接接头的强度无法达到设计要求，无法承受工作负荷而发生破坏。
强度失效可能由焊接过程中的缺陷、焊接材料的选择不当、焊接接头的设计错误等因素引起。
2.2 漏气失效漏气失效是指焊接接头在使用过程中发生气体泄漏。
漏气失效可能由焊接过程中的不完全熔合、气孔、裂纹等缺陷引起。
2.3 腐蚀失效腐蚀失效是指焊接接头由于与外界环境的接触而发生腐蚀，导致焊接接头的性能下降。
腐蚀失效可能由焊接材料的选择不当、焊接接头表面处理不当等原因引起。
3. 焊接失效分析方法为了准确分析焊接失效并找出根本原因，我们可以采用以下方法：3.1 目视检查首先，我们可以对焊接接头进行目视检查，寻找明显的焊接缺陷，如气孔、裂纹、未熔合等。
通过目视检查，可以初步判断焊接失效类型。
3.2 金相分析金相分析是一种常用的材料分析方法，可以通过制备金属样品，并利用显微镜观察组织结构、晶粒大小等信息，从而判断焊接接头是否存在组织缺陷。
3.3 断口分析断口分析是一种通过观察焊接接头破坏面形态来判断焊接失效原因的方法。
不同类型的焊接失效，其断口形态也有所不同。
通过断口分析，可以初步确定焊接失效的原因。
3.4 化学分析化学分析是一种通过对焊接接头进行成分分析来判断焊接失效原因的方法。
通过化学分析，可以检测焊接接头中的杂质含量，从而找出导致焊接失效的原因。
4. 焊接失效解决方案根据焊接失效分析结果，我们可以采取以下解决方案：4.1 强度失效解决方案对于强度失效，我们可以采取增加焊接接头的尺寸、增加焊接材料的强度等方式来提高焊接接头的强度。
端子断裂失效分析
端子断裂失效分析美信检测失效分析实验室1. 案例背景失效样品为某汽车接地线束的固定端子，生产流程为：原料铜管→裁剪→冲压成型→表面镀锡→装配→振动试验（19万次）→断裂；其可靠性测试中6个成品经振动试验19万次后其中一个断裂，委托方要求分析该断裂失效端子的失效机理，并给出改进建议。
2. 分析方法简述外观检查中可观察到失效样品断裂的2部分能无缝对接，断裂位置在冲压形成的台阶折线处。
断裂位置正常样品失效样品将失效样品断口用超声波清洗干净，然后在SEM下放大观察断口形貌，高倍下发现断口存在明显的疲劳条带；低倍下观察到断口两侧低中间高，为两侧先开裂再向中间扩展形成的中间凸起断口形貌，结合据委托方提供的样品振动19万次后断裂信息，判断样品为双向高周疲劳断裂模式。
中间凸起失效样品先去镀层，再进行化学成分分析，结果表明失效样品材质为纯铜，材料不存在异常。
失效样品和正常样品分别镶样，进行金相分析，失效样品腐蚀前金相观察未发现明显缺陷，腐蚀后可观察到大变形区域的纤维状α相，小变形量区域为α相组织，伴有较多孪晶；正常样品腐蚀前金相观察发现样品表面的折弯处存在微裂纹，裂纹填充满锡，推断裂纹为冷加工成型造成的，腐蚀后可观察到金相组织为α相组织，伴有较多孪晶。
纤维状α相铜管内壁裂纹从断口分析可知，样品断口形貌主要为高周期疲劳断裂特征，根据客户提供的震动试验资料，样品试验过程是振幅为12mm左右的周期振动，19万次后断裂，符合低应力高疲劳周期的双向高周疲劳断裂特征，两侧裂纹无锡填充，说明为镀锡后开裂，为冷机加工造成应力折叠形成的开裂。
从化学成分可知失效样品的铜含量在99.99%，材质为纯铜，材料不存在异常。
从金相图片可知，失效样品与正常样品的金相组织都为α相组织，伴有较多孪晶，为冷机加工残留内应力较大的特征；正常样品可观察到填充锡的微裂纹，为冷机加工缺陷，这些表面微裂纹可能会成为开裂源。
4. 结论样品失效的主要原因为冲压成型形成的台阶折弯处变形量大，伴有大量残余应力，在交替循环弯曲应力作用下成为开裂源继而断裂，为双向高周疲劳断裂模式；高周疲劳断裂一般为偶然现象，不会存在大批量问题。
实验一脆性断裂和韧性断裂断口失效分析
实验一脆性断裂和韧性断裂断口失效分析一、实验目的了解模具脆性断裂和韧性断裂断口失效分析步骤以及模具脆性断裂和韧性断裂断口的宏观和微观特征。
二、实验内容及步骤1、模具脆性断裂和韧性断裂宏观断口的观察（1）操作前的准备工作a.选定失效模具的待分析部位；b.选定并切割试样、清洗并擦拭干净。
（2）操作步骤a.用放大镜或低倍显微镜观察脆性断裂和韧性断裂断口；b.记录上述所观察到的脆性断裂和韧性断裂宏观断口形貌。
2、模具脆性断裂和韧性断裂微观断口的观察（1）操作前的准备工作a.选定失效模具的待分析部位；b.选定并切割试样、将试样严格清洗干净；（2）操作步骤a.将试样放入扫描电子显微镜工作室并将扫描电子显微镜调整到工作状态；b.用扫描电子显微镜观察脆性断裂和韧性断裂断口c.记录上述所观察到的脆性断裂和韧性断裂微观断口形貌。
三、实验设备器材1、放大镜、低倍显微镜、扫描电子显微镜、试样切割机、无水酒精、丙酮2、脆断失效模具和韧性断裂失效模具各一副。
四、实验注意事项1、实验前，试样表面要严格请洗；2、使用显微镜时要细心操作，以免损坏机件。
3、遇故障及时报告指导教师。
实验二模具表面磨损失效分析一、实验目的了解模具磨损失效分析步骤以及模具磨损表面的宏观和微观特征。
二、实验内容及步骤1、模具磨损表面宏观形貌的观察i.操作前的准备工作1.选定失效模具的待分析部位；2.清洗并擦拭干净。
ii.操作步骤1.用放大镜或低倍显微镜观察模具磨损表面形貌；2.记录上述所观察到的磨损表面形貌。
2、模具磨损表面微观形貌的观察i.操作前的准备工作1.选定失效模具的待分析部位；2.将试样严格清洗干净；ii.操作步骤1.将试样放入扫描电子显微镜工作室并将扫描电子显微镜调整到工作状态；2.用扫描电子显微镜观察模具（或40Cr）磨损表面微观形貌;3.记录上述所观察到的模具（或40Cr）磨损表面微观形貌。
3、磨损失效机理分析ⅰ根据模具表面磨损失效的宏观断口分析结果，初步判定模具磨损失效的类型和失效机理。
失效分析实验报告小结
失效分析实验报告小结引言失效分析是一种对材料、构件或设备在使用过程中发生失效的原因进行研究的技术方法。
通过详细分析失效的现象、特征以及失效的原因，可以为改进材料的性能和提高构件或设备的可靠性提供有效的依据。
本次实验旨在通过对金属薄板的失效分析，深入了解失效现象及其原因，为进一步改进材料的使用和设计提供指导。
实施过程1. 实验材料准备本次实验使用了不同材质的金属薄板作为实验样品，其中包括不锈钢、铝合金和碳钢等。
样品经过打磨和清洗后，保证表面的平整和无污染。
2. 失效模拟实验为了模拟失效情况，我们对样品进行了多个实验，包括静态负载、热循环和冲击加载等。
通过不同的实验条件和加载方式，我们可以模拟出不同的失效情况，并进行准确的分析。
3. 失效分析失效分析是实验的重点，通过对被失效样品进行显微镜观察、扫描电子显微镜分析以及力学性能测试等手段，我们对失效的样品进行了全面的分析。
结果与讨论经过实验和分析，我们得出了以下结论：1. 不同材质的金属薄板在失效时出现了不同的现象和特征。
不锈钢样品出现了明显的腐蚀和裂纹，铝合金样品则主要出现了疲劳断裂现象，而碳钢样品则表现出明显的临界应力失效。
2. 实验中发现，金属薄板在高温环境下容易发生热疲劳失效，而低温下则容易出现脆断裂。
这一点对于材料的设计和使用具有重要的指导意义。
3. 扫描电子显微镜分析结果显示，失效样品的断口表面呈现出不同的形态。
根据断口形貌，可以确定失效的类型，如拉伸断裂、剪切断裂、疲劳断裂等。
4. 失效的原因主要有外力加载、疲劳、应力集中和材料本身的缺陷等。
其中，应力集中是导致失效的主要原因之一，更好的设计和工艺可以减少应力集中，提高材料的使用寿命。
总结与展望通过本次实验，我们深入了解了失效分析的方法和步骤，并成功应用在金属薄板的研究中。
我们通过实验发现了不同材质金属薄板失效的规律和原因，并为改进材料的使用和设计提供了参考。
然而，本次实验还存在一些不足之处。
金属拉力棒断口失效分析资料
金属拉力棒拉伸断裂失效分析学院：机械电子工程学院专业：过程装备与控制工程姓名：张炳涛班级：2011—1学号：1101042136金属拉力棒拉伸断裂失效分析一、概述1、金属构件失效分析的意义和重要性(1)促进科学技术的发展，通过多个学科的交叉分析，找到失效的原因，不仅防止同样的失效再发生，而且能更进一步完善装备构建的功能，促进了相关各项工作的发展。
(2)提高装备及其构件的质量。
从设计、材料、制造等各方面进行改进，便可提高装备及其构件的质量。
（3）具有高的经济效益和社会效益。
2、失效分析报告主要内容这次针对铸铁T200拉力棒和Q235拉力棒试件进行了拉伸试验及失效分析，主要进行了现场调查及收集资料，包括对准备试件的测量以及试件的装夹，加载，记录了设备的型号，参数及操作要求，对设备的运行过程，试件在加载过程出现的现象进行了记录，记录拉伸曲线，然后对试件进行断口失效分析，采用低倍放大对断口的形状，晶粒度，组织组成进行分析，最后参考书籍完成报告。
二、试样制备与收集1、对铸铁T200拉力棒和Q235拉力棒进行拉伸试验，制备断口试件。
2.加载过程Q235拉力棒拉伸实验步骤（1）试件准备：在试件上划出长度为l0的标距线，在标距的两端及中部三个位置上，沿两个相互垂直方向各测量一次直径取平均值，再从三个平均值中取最小值作为试件的直径d0。
（2）试验机准备：按试验机计算机打印机的顺序开机，开机后须预热十分钟才可使用。
按照“软件使用手册”，运行配套软件。
（3）安装夹具：根据试件情况准备好夹具，并安装在夹具座上。
若夹具已安装好，对夹具进行检查。
（4）夹持试件：若在上空间试验，则先将试件夹持在上夹头上，力清零消除试件自重后再夹持试件的另一端；若在下空间试验，则先将试件夹持在下夹头上，力清零消除试件自重后再夹持试件的另一端。
（5）开始实验：点击主机小键盘上的试样保护键，消除夹持力；位移清零；按运行命令按钮，按照软件设定的方案进行实验。
断口分析报告
断口分析报告1. 背景断口分析是一种通过观察和研究材料的断口特征，以了解材料断裂的原因和性质的方法。
断口分析在材料科学、工程和事故调查等领域都有广泛的应用。
本报告旨在对某一断口进行分析，以确定断裂原因并提供相关建议。
2. 断口特征通过对断口的观察，我们可以得出以下一些断口特征：2.1 断裂模式根据断裂的形态和特征，我们可以将断裂模式分为以下几种类型：•韧性断裂：断口较为平整，可见一些拉伸痕迹。
•脆性断裂：断口光滑，没有明显的变形或拉伸痕迹。
•疲劳断裂：断裂面呈现出扇形状的纹理，通常伴随着细小的裂纹。
2.2 断口形貌根据断口的形貌，我们可以得到以下一些关键信息：•断口表面的平整程度，可以判断材料的韧性。
•断口表面的颜色和气泡，可以了解材料的杂质含量和成分。
•断口表面的纹理和条纹，可以用于判断断裂过程中的应力分布和应力集中。
2.3 断口特征的意义通过对断口特征的分析，我们可以初步判断断裂原因、材料的性能和失效机制。
断口特征的意义如下：•韧性断口表明材料具有较好的韧性和延展性。
•脆性断口表明材料可能存在缺陷或材料本身较脆性。
•疲劳断裂表明材料长期受到了交变载荷的影响，可能需要进行疲劳寿命的评估。
3. 断裂原因分析基于对断口特征的观察和分析，我们进行进一步的断裂原因分析。
断裂原因分为以下几个方面：3.1 材料缺陷材料缺陷是引起断裂的常见原因之一。
缺陷可以存在于材料的制备、成型和使用过程中。
常见的材料缺陷包括：气孔、夹杂物、夹层等。
通过观察断口特征，我们可以判断是否存在明显的材料缺陷。
3.2 施加载荷材料在受到外部力的作用下可能会发生断裂。
施加在材料上的载荷可能包括拉力、压力、剪切力等。
通过观察断口形貌和纹理，我们可以初步判断受力方向和载荷大小。
3.3 环境因素环境因素也可能对材料的断裂起到一定的影响。
例如，高温、湿度、腐蚀等环境条件可能导致材料的性能变化和失效。
通过分析断口的颜色、气泡等特征，我们可以初步判断是否存在环境因素导致的断裂。
断口分析报告
断口分析报告1. 引言本报告旨在对断口分析进行详细的说明和解释。
通过针对断口现象进行观察和分析，我们可以获得有关材料性能、工艺参数和破裂机制的重要信息。
断口分析是材料科学和工程领域中常见的实验技术，它对于材料的质量控制、故障分析和产品改进具有重要意义。
2. 断口形貌观察断口形貌观察是断口分析的第一步。
通过使用光学显微镜或扫描电子显微镜，我们可以对断口的形貌进行详细观察和分析。
断口形貌可以提供有关断裂过程和破坏模式的重要线索。
2.1 层状断口层状断口是一种常见的断口形貌，它表现为明显的层状结构。
这种断口形貌通常与延性材料的断裂机制相关，如拉伸载荷下的金属断裂。
2.2 河流状断口河流状断口是另一种常见的断口形貌，它表现为河流状的纹理。
这种断口形貌通常与脆性材料的断裂机制相关，如在低温条件下的金属断裂。
2.3 颗粒状断口颗粒状断口是一种由细小颗粒组成的断口形貌。
这种断口形貌通常与颗粒增强复合材料的断裂机制相关，如纤维增强聚合物复合材料。
3. 断口分析方法3.1 化学分析化学分析是一种常用的断口分析方法，它可以通过对断裂面进行化学成分分析来确定材料的成分。
通过比较断口区域和未破裂区域的化学成分差异，我们可以获得有关材料制备和加工过程中的变化信息。
3.2 热分析热分析是一种通过对断裂样品进行热处理和热解来研究其热性能的方法。
热分析技术包括热重分析、差热分析和热失重分析等。
通过热分析，我们可以了解材料的热稳定性、熔点、热分解温度等重要参数。
3.3 X射线衍射分析X射线衍射分析是一种通过对断裂样品进行X射线衍射实验来研究其晶体结构的方法。
通过分析断口区域和未破裂区域的晶体结构差异，我们可以获得有关材料晶体结构和晶格畸变的信息。
4. 断口分析的应用断口分析在材料科学和工程领域有广泛的应用。
以下是一些常见的应用领域：4.1 产品质量控制通过对断口进行分析，可以帮助我们了解产品的质量和使用寿命。
通过分析断口形貌和断口特征，我们可以判断制造过程中可能存在的问题，并采取相应的措施来提高产品质量。
钢棒断口分析报告模板
钢棒断口分析报告模板钢棒断口分析报告模板报告编号：XXXXX日期：XXXX年XX月XX日一、测试目的：本次测试旨在对钢棒断口进行分析，了解断口的形态以及可能的断裂原因，为材料的改进和生产过程的优化提供有力依据。
二、测试步骤：1. 对被测试钢棒进行断裂实验；2. 观察并记录断口形态；3. 结合相关资料和经验分析，找出钢棒断裂的可能原因；4. 给出改进建议。
三、测试结果：经过断裂实验和观察，得到如下结果：1. 断口形态：钢棒的断口为典型的河流状断口，呈现出一条或多条沟槽，沟槽两侧有明显的韧突。
2. 断口特征分析：a. 河流状断口表明钢棒在断裂前经历了较大的塑性变形，具有较好的韧性。
b. 沟槽的存在表明钢棒存在着较大的应力集中，并且可能存在着一定的脆性。
c. 韧突的存在表明钢棒在断裂前可能存在较大的内部缺陷或组织不均匀现象。
四、断裂原因分析：结合断裂形态和相关资料，初步分析得到钢棒断裂的可能原因为：1. 材料质量问题：钢棒内部可能存在缺陷、夹杂物或组织不均匀等问题，导致应力在这些部位集中，引发断裂。
2. 生产工艺问题：钢棒的冷加工过程中可能存在温度控制不当、冷却速度过快等问题，导致结构组织不均匀，易产生应力集中现象。
3. 外界应力问题：钢棒在运输、储存或使用过程中受到外界冲击或挤压等应力，使其应力超过其抗拉强度，导致断裂。
五、改进建议：根据断裂原因的分析，提出以下改进建议：1. 强化材料质量检验，加强内部缺陷和夹杂物的检测，确保钢棒的质量达到标准要求。
2. 优化生产工艺，控制冷加工过程中的温度和冷却速度，避免出现组织不均匀问题。
3. 加强运输、储存和使用过程中的外界应力保护，采取适当的包装和存放方式，避免钢棒受到外界冲击或挤压导致断裂。
六、总结：通过对钢棒断裂断口的形态分析和原因分析，可以初步判断该钢棒断裂主要是由于材料质量和生产工艺问题所导致。
改进建议提出了相应解决方案，希望能对钢棒的生产和质量控制提供有价值的参考。
端子断裂失效分析
端子断裂失效分析美信检测失效分析实验室1. 案例背景失效样品为某汽车接地线束的固定端子，生产流程为：原料铜管→裁剪→冲压成型→表面镀锡→装配→振动试验（19万次）→断裂；其可靠性测试中6个成品经振动试验19万次后其中一个断裂，委托方要求分析该断裂失效端子的失效机理，并给出改进建议。
2. 分析方法简述外观检查中可观察到失效样品断裂的2部分能无缝对接，断裂位置在冲压形成的台阶折线处。
断裂位置正常样品失效样品将失效样品断口用超声波清洗干净，然后在SEM下放大观察断口形貌，高倍下发现断口存在明显的疲劳条带；低倍下观察到断口两侧低中间高，为两侧先开裂再向中间扩展形成的中间凸起断口形貌，结合据委托方提供的样品振动19万次后断裂信息，判断样品为双向高周疲劳断裂模式。
中间凸起失效样品先去镀层，再进行化学成分分析，结果表明失效样品材质为纯铜，材料不存在异常。
失效样品和正常样品分别镶样，进行金相分析，失效样品腐蚀前金相观察未发现明显缺陷，腐蚀后可观察到大变形区域的纤维状α相，小变形量区域为α相组织，伴有较多孪晶；正常样品腐蚀前金相观察发现样品表面的折弯处存在微裂纹，裂纹填充满锡，推断裂纹为冷加工成型造成的，腐蚀后可观察到金相组织为α相组织，伴有较多孪晶。
纤维状α相铜管内壁裂纹从断口分析可知，样品断口形貌主要为高周期疲劳断裂特征，根据客户提供的震动试验资料，样品试验过程是振幅为12mm左右的周期振动，19万次后断裂，符合低应力高疲劳周期的双向高周疲劳断裂特征，两侧裂纹无锡填充，说明为镀锡后开裂，为冷机加工造成应力折叠形成的开裂。
从化学成分可知失效样品的铜含量在99.99%，材质为纯铜，材料不存在异常。
从金相图片可知，失效样品与正常样品的金相组织都为α相组织，伴有较多孪晶，为冷机加工残留内应力较大的特征；正常样品可观察到填充锡的微裂纹，为冷机加工缺陷，这些表面微裂纹可能会成为开裂源。
4. 结论样品失效的主要原因为冲压成型形成的台阶折弯处变形量大，伴有大量残余应力，在交替循环弯曲应力作用下成为开裂源继而断裂，为双向高周疲劳断裂模式；高周疲劳断裂一般为偶然现象，不会存在大批量问题。
扭转实验报告断口特征(3篇)
第1篇一、实验目的本次实验旨在通过扭转试验，观察并分析不同材料（如低碳钢、铸铁等）在扭转过程中的断口特征，了解材料的力学性能，包括屈服强度、抗剪强度等，以及不同材料在扭转破坏时的断口形态差异。
二、实验原理扭转试验是一种研究材料在扭转力作用下力学性能的实验方法。
在扭转试验中，试样的两端受到扭矩的作用，试样内部产生剪切应力。
当扭矩达到一定值时，试样将发生断裂。
通过分析断口特征，可以了解材料的力学性能和破坏机理。
三、实验材料及设备1. 实验材料- 低碳钢- 铸铁2. 实验设备- 扭转试验机- 游标卡尺- 显微镜四、实验步骤1. 试样制备：根据实验要求，将低碳钢和铸铁材料分别加工成标准尺寸的圆柱形试样。
2. 试样安装：将试样安装在扭转试验机上，确保试样中心线与试验机轴线对齐。
3. 施加扭矩：启动试验机，逐步施加扭矩，直至试样断裂。
4. 断口观察：使用显微镜观察断口特征，记录观察结果。
五、实验结果与分析1. 低碳钢断口特征低碳钢在扭转试验中，断口呈现典型的杯锥形，可分为以下几个区域：- 纤维区：位于断口的外围，呈纤维状，反映了材料在扭转过程中的塑性变形。
- 放射区：位于纤维区内部，呈放射状，反映了材料在断裂前发生的微裂纹扩展。
- 心部区：位于断口的中心，呈锥形，反映了材料在断裂瞬间的应力集中。
低碳钢的断口特征表明，其具有较好的塑性和韧性，能够在断裂前发生较大的塑性变形。
2. 铸铁断口特征铸铁在扭转试验中，断口呈现沿大约45°斜截面破坏，断口粗糙，可分为以下几个区域：- 纤维区：位于断口的外围，呈纤维状，反映了材料在扭转过程中的塑性变形。
- 解理区：位于纤维区内部，呈层状，反映了材料在断裂前发生的解理断裂。
- 心部区：位于断口的中心，呈锥形，反映了材料在断裂瞬间的应力集中。
铸铁的断口特征表明，其抗拉强度较差，容易发生脆性断裂。
3. 断口形态差异分析低碳钢和铸铁在扭转试验中的断口形态存在明显差异，主要原因如下：- 材料性能差异：低碳钢具有良好的塑性和韧性，能够在断裂前发生较大的塑性变形；而铸铁的抗拉强度较差，容易发生脆性断裂。
材料的力学性能断裂与断口分析
材料的力学性能－断裂与断口分析材料的断裂断裂是工程材料的主要失效形式之一。
工程结构或机件的断裂会造成重大的经济损失，甚至人员伤亡。
如何提高材料的断裂抗力，防止断裂事故发生，一直是人们普遍关注的课题。
任何断裂过程都是由裂纹形成和扩展两个过程组成的，而裂纹形成则是塑性变形的结果。
对断裂的研究，主要关注的是断裂过程的机理及其影响因素，其目的在于根据对断裂过程的认识制定合理的措施，实现有效的断裂控制。
✓材料在塑性变形过程中，会产生微孔损伤。
✓产生的微孔会发展，即损伤形成累积，导致材料中微裂纹的形成与加大，即连续性的不断丧失。
✓损伤达到临界状态时，裂纹失稳扩展，实现最终的断裂。
按断裂前有无宏观塑性变形，工程上将断裂分为韧性断裂和脆性断裂两大类。
断裂前表现有宏观塑性变形者称为韧性断裂。
断裂前发生的宏观塑性变形，必然导致结构或零件的形状、尺寸及相对位置改变，工作出现异常，即表现有断裂的预兆，可能被及时发现，一般不会造成严重的后果。
脆性断裂断裂前，没有宏观塑性变形的断裂方式。
脆性断裂特别受到人们关注的原因：脆性断裂往往是突然的，因此很容易造成严重后果。
脆性断裂断裂前不发生宏观塑性变形的脆性断裂，意味着断裂应力低于材料屈服强度。
对脆性断裂的广义理解，包括低应力脆断、环境脆断和疲劳断裂等。
脆性断裂一般所谓脆性断裂仅指低应力脆断，即在弹性应力范围内一次加载引起的脆断。
主要包括：与材料冶金质量有关的低温脆性、回火脆性和蓝脆等；与结构特点有关的如缺口敏感性；与加载速率有关的动载脆性等。
材料的断裂比较合理的分类方法是按照断裂机理对断裂进行分类。
微孔聚集型断裂、解理断裂、准解理断裂和沿晶断裂。
有助于→揭示断裂过程的本质→理解断裂过程的影响因素→寻找提高断裂抗力的方法。
材料的断裂将环境介质作用下的断裂和循环载荷作用下的疲劳断裂按其断裂过程特点单独讨论。
金属材料的断裂－静拉伸断口材料在静拉伸时的断口可呈现3种情况：(a)(b)：平断口；(c)(d)：杯锥状断口；(e)尖刃断口平断口：材料塑性很低、或者只有少量的均匀变形，断口齐平，垂直于最大拉应力方向。
螺栓断裂断口分析
电机驱动
10
零件名称：焊接螺栓
材质： Q235
供应商： 无信息
2.初步实验结论：
对断口进行金相和扫描电镜观察，判断是一个应力腐蚀导致断裂的失效，是一个长期积累的过程。 金相观察发现，失效螺栓表面以及断口部分区域发生了较为严重的腐蚀。同时可以观察到断口面 裂纹由外部向内部扩展的现象，在应力（主要拉应力）和腐蚀的双重作用下，导致了焊接螺栓的 失效。
严重腐蚀痕迹，因此腐蚀已经长期存在于褐色区域。而白色区域对应的是断裂过程中新产生
的瞬断面。
2.断面可以发现很多裂纹，这是由于应力以及腐蚀对材料本身造成破坏形成的。属于典型的应
力腐蚀特征。
ቤተ መጻሕፍቲ ባይዱ
3
生产问题材料失效分析-焊装一车间螺栓断裂问题分析
4.检验结果：
4.1金相结果-侧面
侧面长期接触磨损
结果分析： 1.螺栓断裂侧面，发现有亮银色金属光泽，同时表面相对平整，判断此处处于长期的硬接触磨 损面。很有可能因为磨损导致此处原有的表防性能，力学性能下降，在此处发生腐蚀最容易 入侵螺栓内部，造成最终实效。 2.侧面可以观察到肉眼可见裂纹。
结果分析： 1.断口腐蚀区域的成分（左图）。主要的成分是的Fe的氧化物，即Fe的腐蚀产物。
2.断口瞬断区域的成分（右图）。主要成分为Fe，此处未发生氧化腐蚀。
7
生产问题材料失效分析-焊装一车间螺栓断裂问题分析
4.检验结果：
4.4表面腐蚀观察
2.断裂起源：由外向内的应力腐蚀
未腐蚀区域 X10倍
腐蚀区域 X10倍
生产问题材料失效分析-螺栓断裂问题分析
螺栓断裂分析
1
生产问题材料失效分析-螺栓断裂问题分析
1.问题描述：
断口分析的报告模板
断口分析的报告模板一、背景断口分析是在材料科学领域中常用的一种方法，用于研究材料的断裂行为和性质。
断口的形态、特点和分布规律可以反映出材料的品质和性能，通过对断口的分析，可以帮助人们评估材料的质量、使用寿命和维修效果。
因此，断口分析在工业生产、科学研究和质量检验等领域中具有重要意义。
二、实验目的本实验旨在通过对不同材料的断口进行观察和分析，探究断口形态和分布与材料本身性质的关系，了解断口分析的基本原理和方法，培养学生的分析技能和实验操作能力。
三、实验原理断口形貌分析是材料力学、材料科学中常用的一种表现材料断裂介质、行为和材料物理性质联系的方法。
不同断口形貌可以反映出材料的不同断裂特性和性质，有助于揭示材料的疲劳断裂机理、裂纹扩展特性、韧性、硬度、延展性等重要机械性能参数。
实验中会使用金相显微镜和断口显微镜观察钢、铜、铝等材料的断口形貌，通过对断口的分析和比较，可以了解不同材料的物理性质、力学性质、断裂行为等方面的特点和规律。
四、实验步骤1.制作材料试样，根据不同材料的特点选择适当的尺寸和形状。
2.调节金相显微镜和断口显微镜的参数，获得适宜的观察条件。
3.将试样放入断口显微镜中，观察断口的形貌和特征。
4.调节断口显微镜的放大倍数，并在不同的放大倍数下观察断口的形貌和特征。
5.对不同材料的断口进行比较和分析，结合材料性质和实验结果进行总结和探讨。
五、实验结果经过对不同材料的断口观察和分析，我们得到了以下几点结论：1.钢材断口呈现出一定的韧性和延展性，断口形貌多为锯齿状，表明材料在断裂前有一定的变形和塑性变形；2.铜材料断口呈现出均匀的“层状”结构，表明材料性质各向同性，在断裂过程中没有出现明显的裂纹扩展或形变变化；3.铝材料断口呈现出一定的脆性和脆化特征，断口形貌多为贯通型或翘起状，表明材料在断裂前没有过多的变形和塑性变形，脆性断裂为主要断裂形式。
六、实验结论断口分析可以帮助评估材料的质量和性能，可以揭示材料在工程中的应用潜力和安全性问题。
常见断口的失效分析-2
常见材料失效形式与分析1.概述材料失效分析技术包括：感官检查、断口分析、化学成分分析、力学性能测试、组织分析、无损检测、残余应力测试、结构受力分析、使用维护分析、环境分析等。
其中断口分析是重要的一环。
材料失效形式有断裂、变形、腐蚀、磨损等。
在机械装备的各类失效中以断裂失效最主要、危害最大。
断口是断裂失效中两断裂分离面的简称。
断口真实地记录了裂纹由萌生、扩展直至失稳断裂全过程的各种与断裂有关的信息。
对断口进行定性和定量分析，可为断裂失效模式及断裂类型的确定提供有力依据，为断裂失效原因的诊断提供线索，并且可以作为冲击试验转变温度的确定依据。
断口金相学不仅能在设备失效后进行诊断分析，还可为新产品、新装备投入使用进行预研预测。
本实验的主要内容为：观察不同载荷下失效的金属断口的宏观形貌和微观形貌，掌握其宏观形貌特征和微观形貌特征。
2.实验目的了解拉伸、冲击、疲劳断□各特征区的构成及形貌特征；(2)掌握判定断口承载类型及断裂性质的方法。
3.实验装置及材料(1)扫描电子显微镜(JSM-6390A型)一台；(2)超声清洗仪(SCQ-200)一台；(3)拉伸、冲击、疲劳断口试样若干；(4)放大镜一只；(5)吹风机一只；(6)丙酮、无水酒精、导电胶带若干。
4.实验原理4.1断口形貌特征：(1)宏观形貌特征包括断口附近的残留塑性变形特征，如：缩颈量的多少、表面的凹凸程度，有无剪切唇等；断口的光泽和颜色：各区域的颜色及亮、暗程度，氧化腐蚀产物的颜色；断口的形貌特征花样：如纤维状、结晶状、发光小平面、放射线、弧形线等；特征区的位置、分布、面积;材料内部缺陷的痕迹等。
(2)微观形貌特征断口上常见的微观特征有：韧窝，特征包括微孔深度、大小，微孔形态(等轴、剪切、撕裂)等；滑移，具有滑移线、蛇形花样、涟波花样和延伸区(平直区)等特征；解理，包括台阶、河流、舌状、扇形、鱼骨状花样及瓦纳线等特征。
准解理，介于解理断裂与塑性断裂间的一种过渡断裂形式，具有解理小平面、撕裂棱、浅韧窝、涟波花样及延伸区等特征；沿晶断裂，具有岩石状、冰糖状等特征；疲劳，具有条带、二次裂纹、轮胎花样等特征；腐蚀，具有氧化物、腐蚀产物、泥纹等特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1 所观察金属断口的宏观形貌特征
表2 所观察金属断口的微观形貌特征
图1 D1断口样品宏观图像图2 D2断口样品宏观图像
图3 D3断口样品宏观图像
图4 D3断口样品宏观图像
（3）复制所观察的各断口各区域的
微观形貌图；指出其微观特征。
图5 D1断口样品纤维区
特征：图5显示了D1断口中心部位纤维区即本断口的裂纹源的显微形貌：由等轴韧窝组成，大多数韧窝较小、较浅，此区域属韧性断裂。
图6 D1断口样品放射区
特征：图6中左图显示了放射区放射状的韧窝台阶；右图显示了放射区的显微形貌：由大量较大的剪切韧窝与滑移平直区、撕裂棱等混合组成。
此区域属韧性断裂。
图7 D1断口样品剪切唇区
特征：图7中左图显示了D1样品剪切唇区的显微形貌：非等轴、较浅的剪切韧窝。
右图显示了大韧窝底部的显微形貌：带有涟波纹的滑移区。
此区域属韧性断裂。
图8 D2断口样品结晶区
特征：图8显示了D2样品中心部分结晶区的显微形貌，其显现出平直的晶粒外形，晶界面上有大量细小的韧窝或有细长的裂纹。
此区域属沿晶断裂、脆性断裂。
图9 D2断口样品解理区
特征：图9显示了D2样品边缘部分解理区的显微形貌：由平齐的解理面以及解理台阶、河流花样等组成。
此区域属穿晶断裂、脆性断裂。
图10 D3断口样品裂纹源区
特征：图10显示了D3样品裂纹源的形貌：最下部为V形缺口处的连波纹；左图次下部（右图中部）为裂纹源区；左图上部为裂纹扩展区。
图11 D3断口样品纤维区
特征：图11显示了D3样品纤维区的形貌：由小、多的撕裂韧窝组成，韧窝成行排列，每排韧窝的排列方向与裂纹扩展方向一致。
此区域细小韧窝居多，属脆性断裂。
图12 D3断口样品放射区放射花样
特征：图12显示了D3样品放射区放射花样形貌。
放射花样与裂纹扩展方向一致。
图13 D3断口样品放射区显微形貌
特征：图13显示了D3样品放射区的显微形貌：由舌状花样、河流花样、解理台阶、滑移平直区及撕裂棱等混合组成，此区域属脆性断裂。
图14 D3断口样品剪切唇区
特征：图14显示了D3样品剪切唇区的显微形貌：由平而浅、倾斜的滑移韧窝、撕裂棱等组成。
大韧窝底部为带有涟波纹的滑移平直区。
此区域属韧性断裂。
图15 D4断口样品裂纹源区
特征：图15显示了D4样品裂纹源的形貌。
左图最下部：样品边缘的连波纹；左图次下部：放射线逆向收敛指向疲劳源区。
裂纹源处有小夹杂。
右图显示了D4样品裂纹源附近、裂纹稳定扩展第一阶段的显微形貌，由放射线、解理台阶、河流花样、舌状花样、早期疲劳带等组成。
此区域属脆性断裂。
图16 D4断口样品裂纹稳定扩展区
特征：图16显示了D4样品裂纹稳定扩展区第二阶段的显微形貌，由平行的疲劳条带、平行的多条二次裂纹以及放射线、解理台阶、河流花样、舌状花样等组成。
此区域属脆性断裂。
图17 D4断口样品弧形线
特征：图17中左图显示了D4样品裂纹快速扩展区弧形线的形貌，右图显示了弧形线放大后的形貌，为平行的弧形滑移带。
图18 D4断口样品裂纹快速扩展区
特征：图18显示了D4样品裂纹快速扩展区的形貌：由倾斜、稍拉长且深而大的等轴韧窝组成。
此区域属韧性断裂。
思考题答案
1对于一般情况。
疲劳应力低于材料屈服强度，因此。
在发生疲劳断裂前材料均会发生一定量的塑性变形，只是对于塑性材料来说发生塑性变形量大而相对于脆性材料来说其发生相对甚微。
2对于脆性材料而言。
长期反疲劳积聚下达到一定程度后裂纹萌生。
当其扩展超过临界扩展尺寸时、在应力作用下会迅速扩展发生脆性断裂。
如：D4。
对于塑性材料来说在载荷的长期作用下材料会通过发生变形来解放一定水平的应力，从而延缓裂纹扩展，因而在材料发生断裂以前其孕育期较长，故为韧性断裂。
如：D1。
