核安全级阀门的试验研究
核级阀门鉴定试验的项目及样机的选取和外延扩展原则
核级阀门鉴定试验的项目及样机的选取和外延扩展原则一、概述核级阀门是核电厂中重要的安全设备，其性能的稳定可靠关系到核电站的运行安全。
对核级阀门的鉴定试验显得格外重要。
本文将从核级阀门鉴定试验的项目、样机选取以及外延扩展原则等方面进行讨论。
二、核级阀门鉴定试验的项目1. 密封性能试验核级阀门的密封性能对核电站的安全稳定运行有着至关重要的作用。
在核级阀门鉴定试验的项目中，首要考虑的便是密封性能试验。
通过密封性能试验，可以评估核级阀门在不同条件下的密封性能，以确保其在工作状态下能够正常密封，避免核泄漏等安全事故的发生。
2. 流量特性试验核级阀门的流量特性直接影响到核电站的供水和排水等重要工况运行。
在鉴定试验项目中，需要对核级阀门的流量特性进行全面的测试和评估，以确保其在工作过程中能够满足设计要求，保障核电站的正常运行。
3. 耐久性试验核级阀门的耐久性是衡量其使用寿命和稳定性的重要指标。
在鉴定试验项目中，需要进行耐久性试验，通过对核级阀门在不同工况下的长时间运行测试，评估其使用寿命和稳定性，为核电站的长期运行提供保障。
4. 抗震性试验核级阀门在地震等外部不利环境下的抗震性能直接关系到核电站的安全稳定运行。
在鉴定试验项目中，需要对核级阀门进行抗震性试验，评估其在地震等特殊情况下的抗震能力，以确保核电站在不利环境下能够安全运行。
三、样机的选取1. 样机的全面代表性在进行核级阀门鉴定试验时，样机的选取至关重要。
选择样机时，需要保证样机具有全面的代表性，能够较好地代表核级阀门的整体性能。
样机的选取要充分考虑到核级阀门的各项性能指标和工况要求，以确保鉴定试验的结果能够真实反映核级阀门的性能情况。
2. 样机的数量和规格在选择样机时，还要考虑到样机的数量和规格，需要根据实际需要选取一定数量和不同规格的样机进行鉴定试验。
通过对多个样机的测试比较，可以更全面、更客观地评估核级阀门的性能表现，为后续的生产和使用提供参考依据。
核级阀门强度计算方法的研究
核级阀门强度计算方法的研究介绍了采用经验公式和有限元仿真分析的计算方法，并对某核一级闸阀进行了强度计算。
对比分析了两种方法得出的计算结果，验证了仿真分析计算结果的准确性。
1、概述在核级阀门的设计计算中，需要遵守ASME、RCCM等法规。
ASME ⅢNB分卷提供了详细的核级阀门的强度计算公式，如果按照全部公式(NB-3500) 进行计算并且计算合格，其阀门的设计结果是可以被接受的。
随着计算机技术的发展，使用有限元应力分析的方法对阀门强度进行计算成为一种新的计算方法。
本文以某核一级闸阀为例，分别使用两种计算方法进行计算，同时对计算结果进行对比分析。
2、仿真分析将闸阀全部零件进行立体建模，并确定每个零件的密度以得到阀门的精确质量。
在进行应力分析时，如果在阀体的一端施加固定约束，而端部应力得不到有效释放，将在阀体端面位置产生应力奇异，最大应力可达2000MPa，这显然与现实情况相违背。
根据相关经验及规定，可以在阀体进口处增加一过渡管(过渡管长度为入口管径的2～5倍)，在过渡管入口施加固定约束，使应力奇异发生在管道入口。
而评价分析结论时，只考核阀门的受力情况，忽略过渡管入口上出现的误导结论。
这样可以真实模拟阀体的受力情况，得出相对准确的应力分析值。
在ASME 法规中，着重关注阀门承压边界的受力情况。
因此，只取阀体、阀盖和过渡管组成的装配体为研究对象( 图1)。
在阀体右侧的中腔与支管交界位置，真空技术网(/)根据经验划分出3条阀体的应力评定线。
同时将模型转化到ANSYSWorkbench软件中。
图1 建立阀门应力分析模型在ANSYS软件中，对阀体、阀盖、过渡管赋予材料属性，对支架、过渡头和执行机构等省略掉的零件以一个有质量的点代替，并选择阀体与阀盖相接触的表面作为支撑质量点位置的平面。
分别选取过渡管与阀体、阀体与阀盖相接触的表面为零件间的接触面，选择约束类型为bonded绑定约束。
对模型进行网格划分处理，同时进行网格收敛性验证。
核级贯穿件阀门密封试验的分析与研究
2020年第4期 _门 —1—文章编号：1002-58SS (2020) 04-0001 >05核级贯穿件阀门密封试验的分析与研究李玉环，张鸿泉，周犊(中广核核电运营有限公司，广东深圳518124)摘要核电站安全壳的贯穿件阀门同时为第2、第3道屏障的一部分，阀门检修时除了考虑阀 门本身的密封性试验外，还需要进行贯穿件密封试验。
简述了贯穿件阀门和核级阀门的密封性试 验基本情况，对比分析了两类密封试验的泄漏率的确定方法及泄漏率，比较了两类密封试验泄漏率 的标准，为确保阀门密封性满足核电运行规范的前提下，减少不必要维修工作。
关键词核电站用阀；贯穿件;密封性;泄漏率;试验中图分类号:TH134 文献标志码：AAnalysis and Research on Seal Test of Nuclear Penetration ValveLI Yu-huan,ZHANG Hong-quan,ZHOU Du(China Nuclear Power Operation Co. Ltd. ,Shenzhen 518124,China)Abstract ：The perforator valve of nuclear power plant containment is part of the second and third barriers at the same time.In the maintenance of the valve,besides considering the sealing test of the valve itself,the perforator sealing test should also be carried out.This paper briefly describes the basic situation of the sealing test of the perforating valve and the nuclear grade valve,compares and analyzes the determination method and the leakage rate of the two kinds of sealing test,and compares the leakage rate standard of the two kinds of sealing test.Key words ：valve；penetration；tightness；leakage rate；testi概述为保证作为第3道屏障的安全壳的功能不受侵 害，核电站贯穿安全壳体的管道系统必须有适当措 施以便在发生事故时安全阀隔离信号能将安全阀隔 离。
核安全二级手动截止阀试验大纲
核安全二级手动截止阀15H2J61Y-1500P 试验大纲上海xxxx 阀门厂xxxx 年元月1.试验目的：为了保证秦山二期工程安全级阀门安全可靠的使用要求，故对15H2J61Y-1500P手动截止阀样机进行以下试验，以考核阀门的壳体强度、密封性能。
2.试验条件：2.1壳体强度试验：试验压力：37.5Mpa 试验介质：水（A级）温度：常温（ 38 C）2.2高压密封试验：试验压力：27.5Mpa 试验介质：水（A级）温度：常温（ 38 C）2.3上密封试验：试验压力：27.5Mpa 试验介质：水（A级）温度：常温（ 38 C）2.4功能性试验：试验压力：20.0Mpa 试验介质：水（A级）温度：常温（ 38 C）3.1. 泵 2 .压力表 3.阀门样机 4.针形阀 5.容器注：试验时阀体介质流向标记方向与回路一致。
4.试验步骤和要求：4.1强度试验：把阀门按回路图安装于试验台架上，封闭阀门出口端，使阀门处于半开启状态，试验介质逐级升压至37.5MPa，持续保压时间15分钟，在此时间内检查壳体、填料箱、阀体中腔等部位，不得出现渗漏、变形或破裂等。
4.2高压密封试验按阀门所需最小关闭转矩关闭阀门后，使试验介质逐级升压至27.5Mpa，释放出口端压力，持续保持时间10分钟，检查阀座渗漏情况，以零泄漏为合格。
4.3上密封试验松开填料压盖，封闭出口端，使阀门从全开到全关，试验介质升压至27.5Mpa，持续保持时间10分钟，检查填料处泄漏情况，以零泄漏为合格。
4.4以上试验合格后，填写试验报告。
4.5以上试验完成后，必须将阀门与介质接触的所有表面用清洁热风进行干燥或烘干处理，通径两端用闷盖封好。
编制：核对：。
核安全一级阀门的力学分析_张征明
文章编号:1002-5855(2007)02-0018-05作者简介:张征明(1967-),男,副研究员,从事反应堆结构设计与结构力学分析工作。
核安全一级阀门的力学分析张征明,吴莘馨(清华大学核能与新能源技术研究院,北京100084) 摘要 介绍了核安全一级阀门结构应力分析方法在阀门设计中的重要作用。
以核安全一级电动截止阀为例,采用规范法和分析法对阀门的承压边界进行了力学分析和计算,并对阀门主法兰和连接螺栓的计算结果作了对比和评价。
关键词 核安全一级;核工业用阀;力学分析 中图分类号:TH134 文献标识码:AMechanical analysis of the nuclear safety class 1valveZHANG Zheng -ming ,WU Xin -xin(I nstitute of Nuclear and new Energ y T echno logy ,Tsing hua University ,Beijing 100084,China )A bstract :Design by analysis method must be used for the nuclear safety class 1valve as the regula -tio ns of nuclear safety codes .Detailed stress distribution in the valve structure should be analyzed andevaluated .This paper introduces the mechanical analysis of a nuclear safety class 1electric shutoff v alve .The introduction w ill focus on the com munications betw een the designer and the analy zer of the v alve .Some advisements are given by the analy zer based on the mechanical analysis results of the valve structure .Key words :nuclear safety class 1;valve ;mechanical analysis 1 前言核安全级阀门在设计、制造和检验等各个环节上均有远高于普通阀门的要求,尤其是核安全一级阀门,按照核安全法规的要求,必须采用分析方法进行设计,对阀门结构进行详细的应力分析和评价。

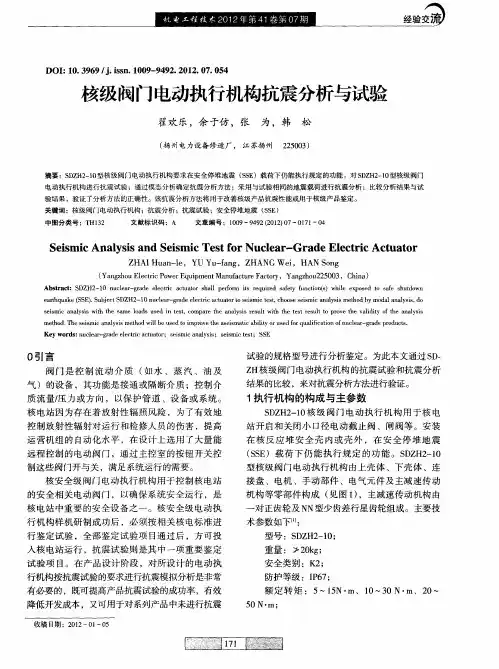

核级阀门电动执行机构抗震分析与试验
